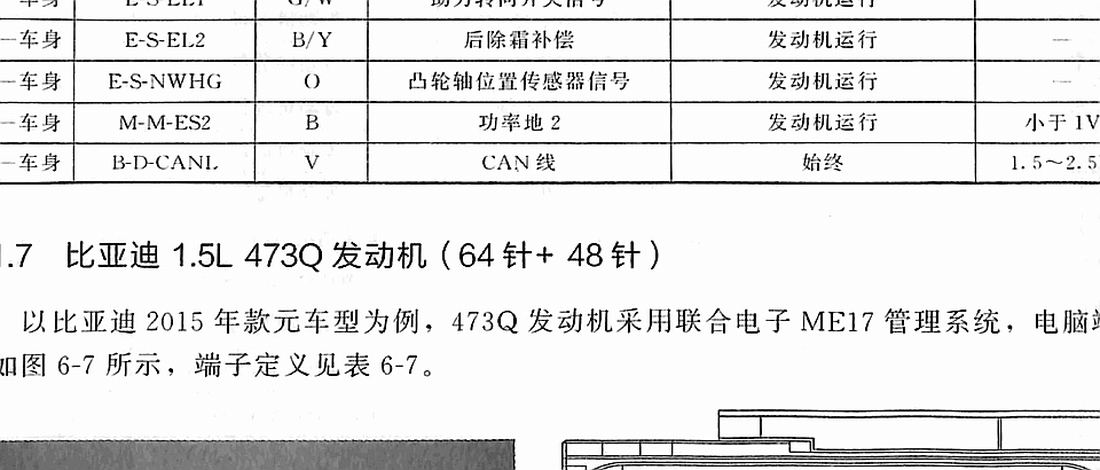

整理比亚迪1.5L 473Q发动机电脑64针+48针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
端子定义整理表
以下内容按原始扫描表图整理，便于站内搜索和手机端快速查看；维修检测仍以原始表图、实车配置和线束颜色为准。

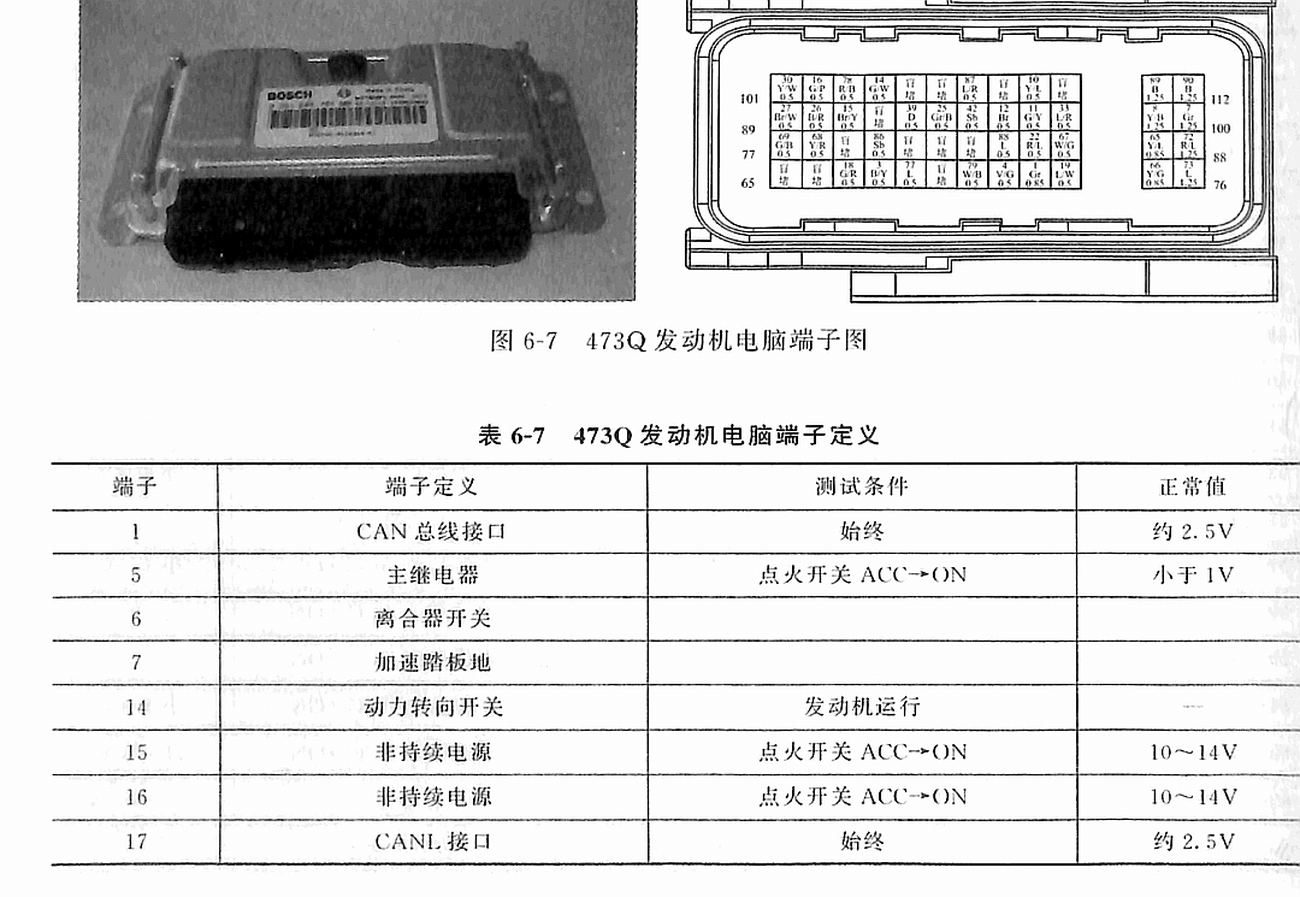

表 6-7 473Q发动机电脑端子定义
| 端子 | 端子定义 / 测试条件 |
|---|---|
| 1 | CAN总线接口 始终 约2.5V |
| 5 | 主继电器 点火开关 ACC--ON 小于1V |
| 6 | 离合器开关 |
| 7 | 加速踏板地 |
| 14 | 动力转向开关 发动机运行 |
| 15 | 非持续电源 点火开关 ACC-~0N 10-14V |
| 16 | 非持续电源 点火开关 ACC--ON 10-14V |
| 17 | CANL.接口 始终 约2.5V |
| 18 | 诊断K线 发动机运行 |
| 20 | 持续电源 点火开关 ACC-ON 10-14V |
| 21 | 后氧传感器 发动机运行 |
| 23 | 制动开关 |
| 24 | 空调中压开关 点火开关 ACC-ON 小于1V |
| 25 | 制动灯 |
| 28 | 空调开关 发动机运行 |
| 29 | 鼓风机补偿 发动机运行 |
| 30 | 加速踏板传感器信号 2 |
| 31 | 高速散热器风扇继电器 发动机运行 |
| 32 | 防盗输入 |
| 34 | 发动机转速输出 发动机运行 |
| 35 | 点火开关 点火开关 ACC-ON 10-14V |
| 36 | 加速踏板2，5V电源 |
| 37 | 加速踏板1，5V电源 |
| 41 | 油泵继电器 发动机运行 小于1V |
| 43 | 后氧传感器地 点火开关 ACC-ON 小于1V |
| 45 | 加速踏板传感器信号1 |
| 47 | 模拟信号传感器地 点火开关 ACC-ON 小于1V |
| 18 | 后氧传感器加热 发动机运行 |
| 56 | 低速散热器风扇和冷凝风扇继电器 发动机运行 |
| 58 | 空调控制 发动机运行 |
| 59 | 加速踏板地 点火开关 ACC-ON 小于1V |
| 63 | 功率地2 点火开关 ACC-ON 小于1V |
| 64 | 功率地1 点火开关 ACC-ON 小于1V |
| 65 | 车速输出 |
| 67 | 二缸喷油器 发动机运行 |
| 68 | 喷油器 发动机运行 |
| 69 | 可变气门升程阀 |
| 71 | 废气循环阀 |
| 72 | 三鉦喷油器 发动机运行 |
| 73 | 前氧传感器加热 发动机运行 |
| 74 | 四缸喷油器 发动机运行 |
| 75 | 电子节气门执行器正 |
| 76 | 四缸点火线圈 发动机运行 |
| 77 | 节气门位置传感器1 |
| 78 | 节气门位置传感器1 |
| 80 | 前氧传感器地 点火开关 ACC-PON 小于1V |
| 84 | 传感器地 点火开关 ACC-~ON 小于1V |

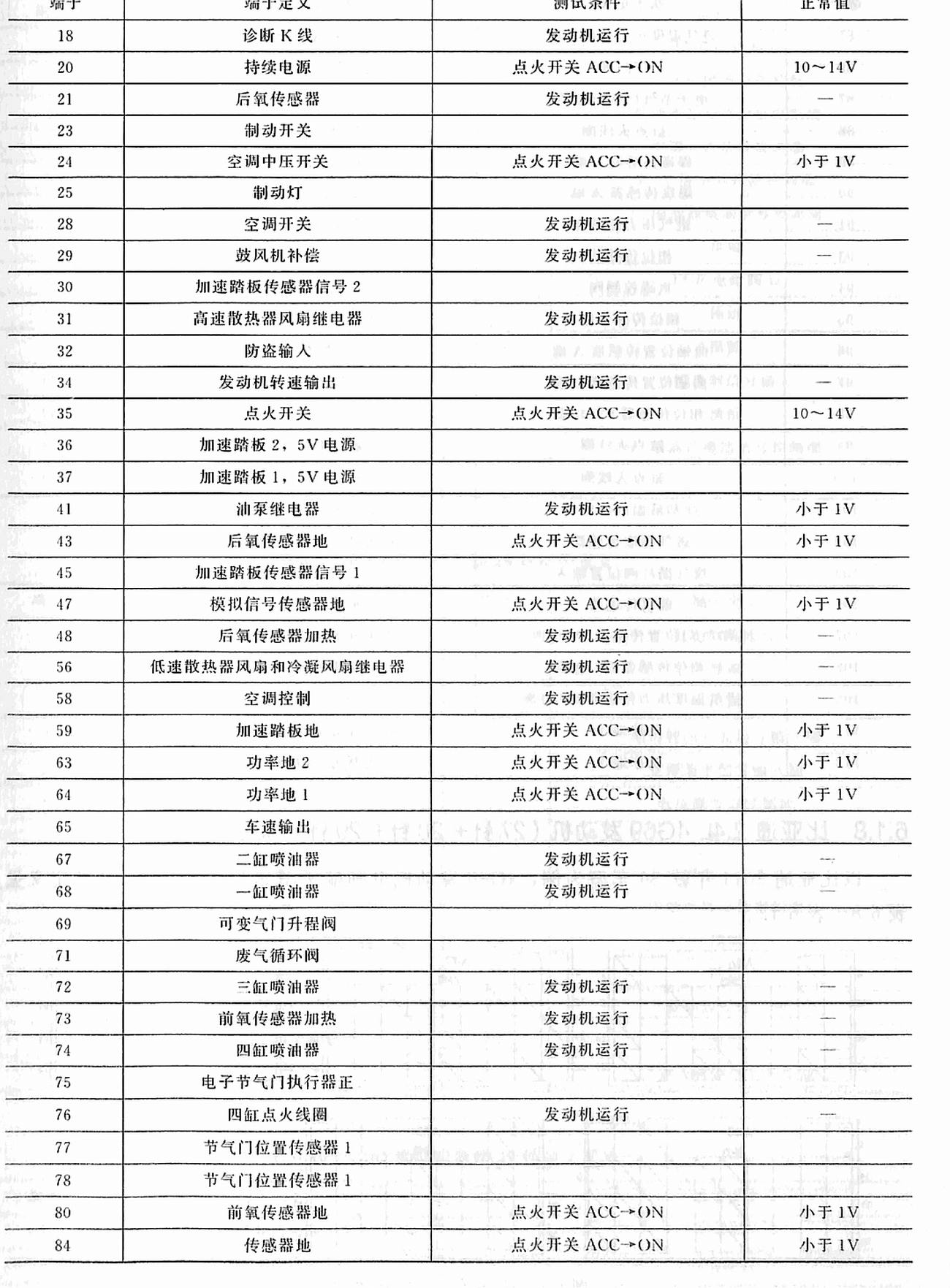

原始端子表核对图
下方为压缩后的原始端子表图，便于核对针脚编号、线色、测试条件和标准值。
说明：扫描资料中未列出的端子号保持空缺；涉及防盗、动力总成 CAN、传感器地、电源地和执行器输出时，应以原车配置和实测结果为准。
