整理北汽北京 BJ40多媒体电脑(16针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

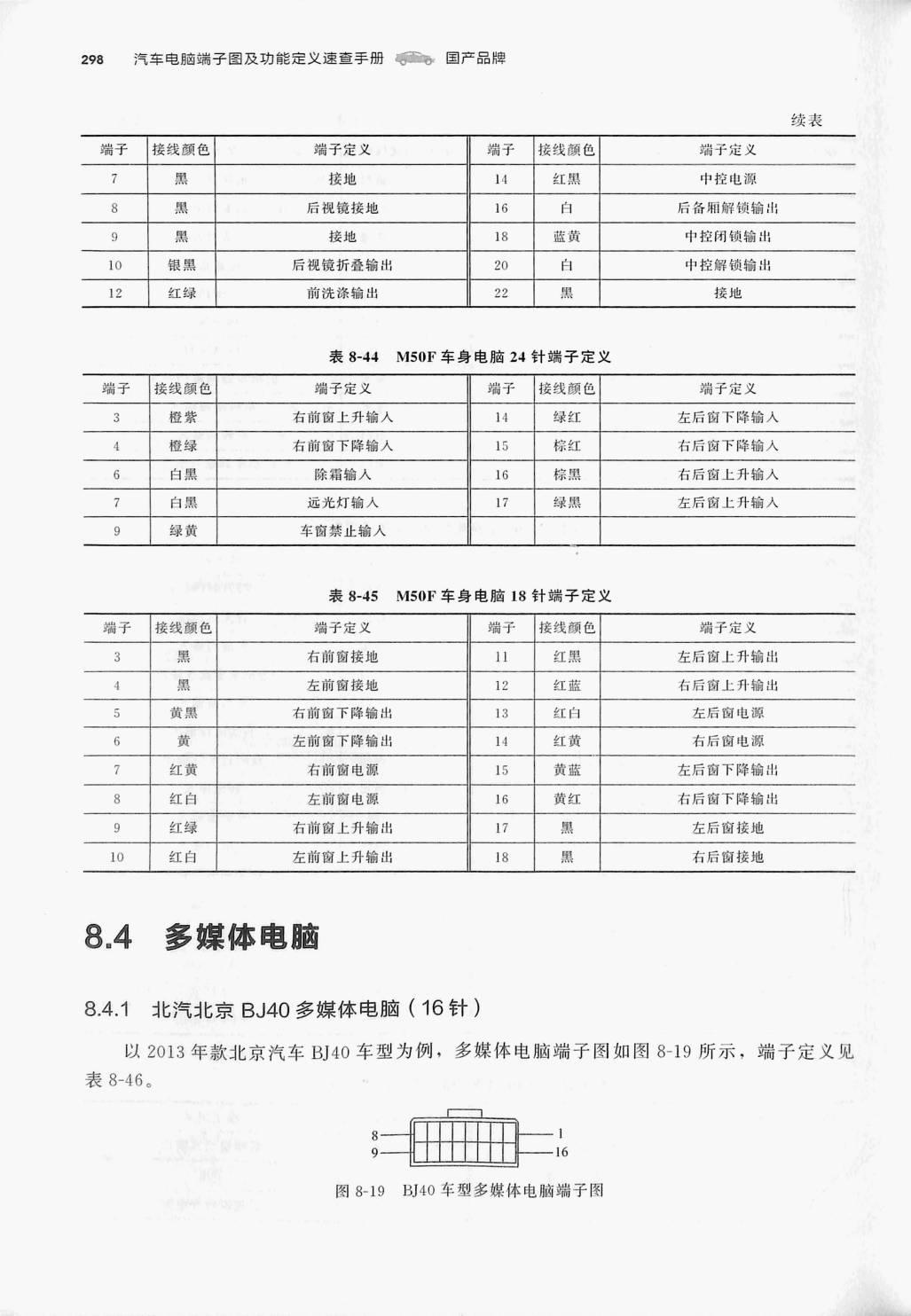

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-44 MSOF 车身电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 3 | 橙紫 | 右前窗上升输入 | 14 | 绿红 | 左后窗下降输入 |
| 4 | 橙绿 | 右前窗下降输入 | 15 | 棕红 | 右后窗下降输入 |
| 6 | 白黑 | 除箱输入 | 16 | 棕黑 | 右后窗上升输入 |
| 白黑 | 远光灯输入 | 17 | 绿漿 | 左后窗上升输入 | |
| 9 | 绿黃 | 车窗禁止输入 |
表8-45
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 3 | 黑 | 右前窗接地 | 11 | 红黑 | 左后窗上升输出 |
| 黑 | 左前窗接地 | 12 | 紅蓝 | 右后窗上升输出 | |
| 5 | 黃黑 | 右前窗下降输出 | 13 | 红白 | 左后窗电源 |
| 6 | 黄 | 左前窗下降输出 | 14 | 红黄 | 右后窗电源 |
| 红黃 | 右前窗电源 | 15 | 黄蓝 | 左后窗下降输出 | |
| 红白 | 左前窗电源 | 16 | 黄红 | 右后窗下降输出 | |
| 9 | 红绿 | 右前窗上升输出 | 17 | 黑 | 左后窗接地 |
| 10 | 红白 | 左前窗上升输出 | 18 | 黑 | 右后窗接地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
