整理荣威RX3车身电脑(8针+14针+32针+40针+52针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图

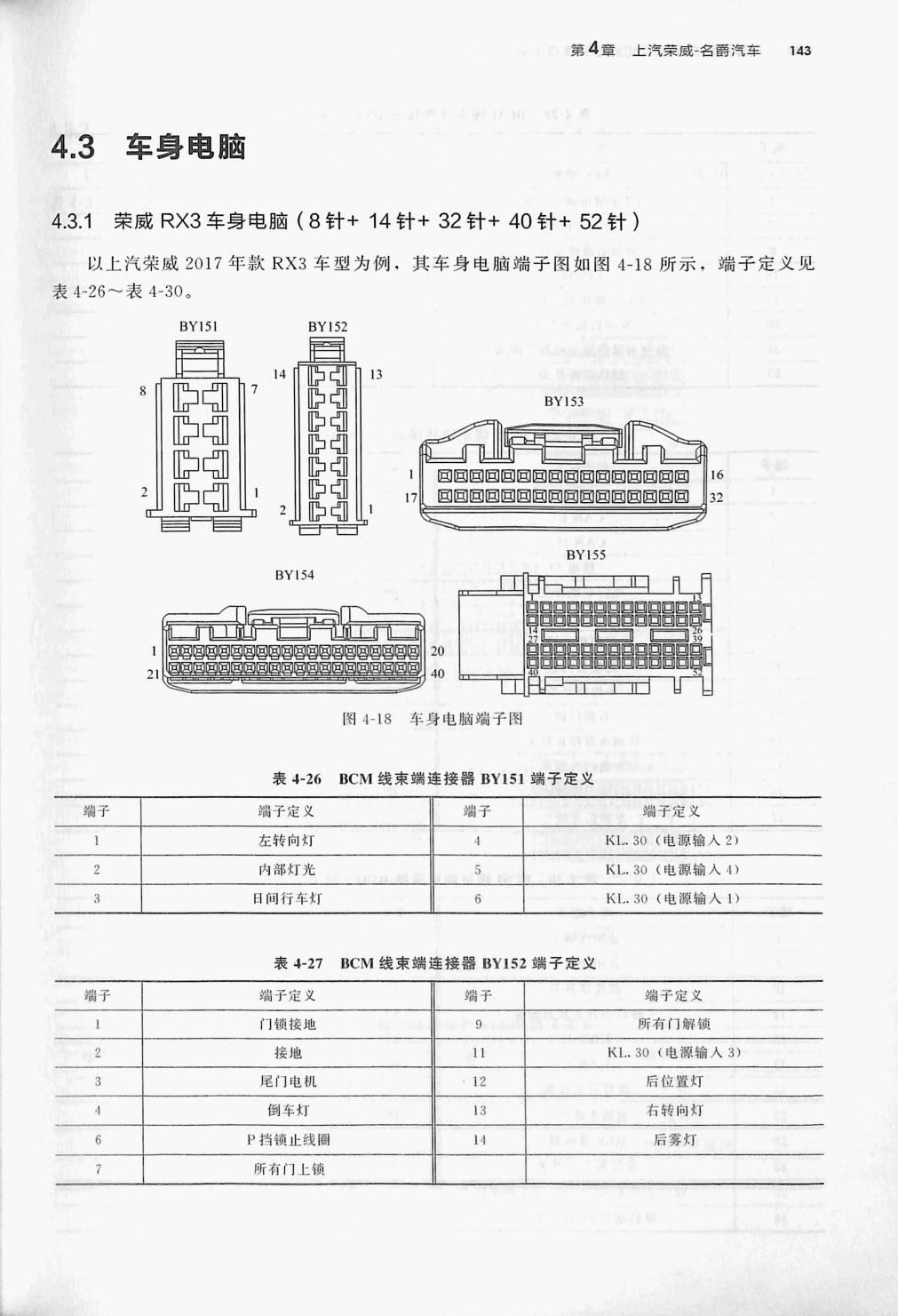

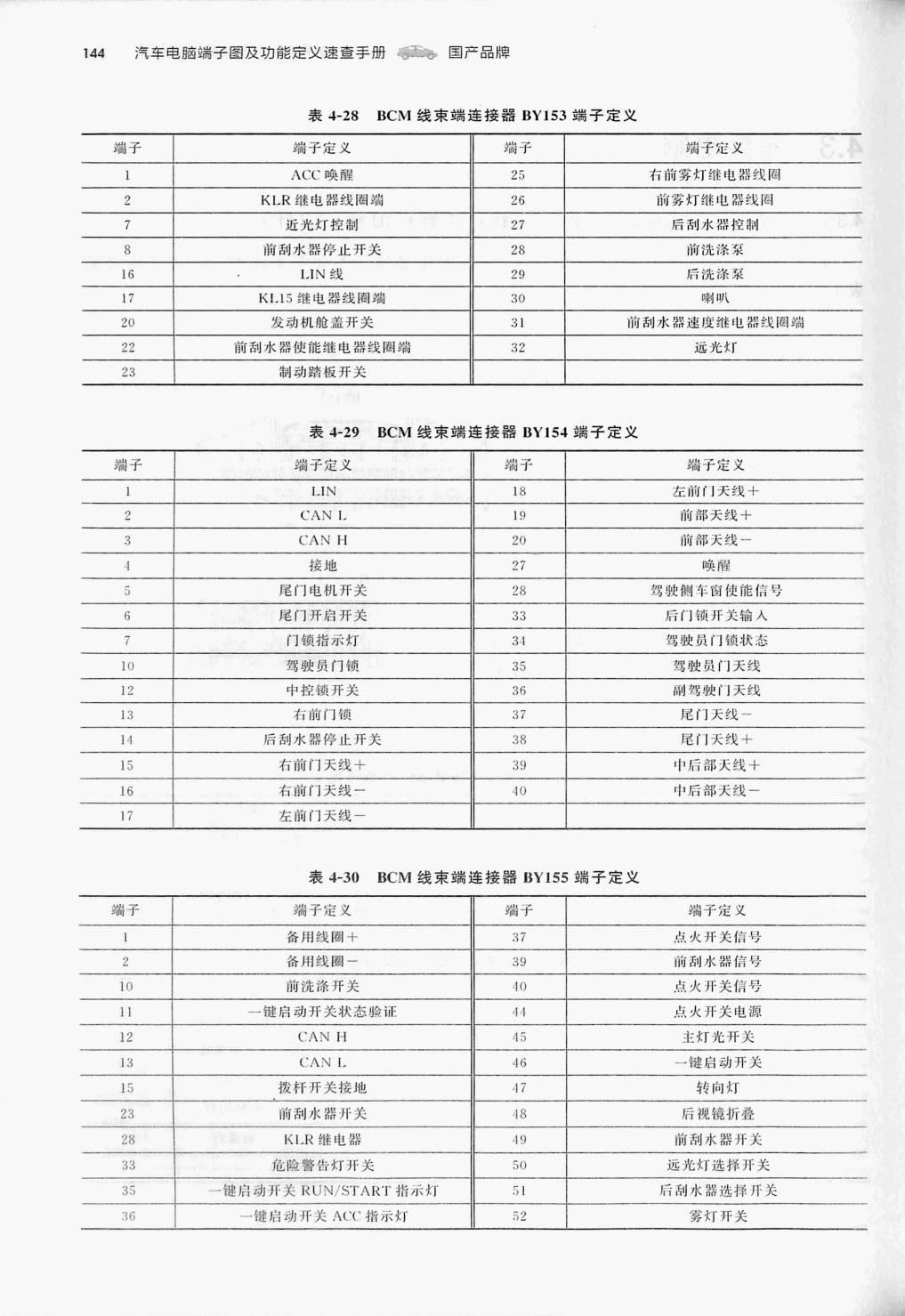

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表4-26～表4-30。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| BY151 | BYI52 |
| 13 | |
| 8 | |
| BY153 | |
| 凸凸凸： | |
| 可瓜回 | 16 |
| 回回回 | 32 |
| BY155 | |
| BY154 | |
| 啊啊呵呵呵呵呵呵呵呵呵呵啊闷唔呵呵呵唔呵 20 | |
| 21 | 40 |
表4-26 BCM 线束端连接器 BY151 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端子定义 | 端子 | 端于定义 |
| 左转向灯 | KL.30(电源输入2) | ||
| 2 | 内部灯光 | 5 | KL.30(电源输入4) |
| 3 | 日间行车灯 | 6 | KL.30(电源输入 1) |
表 4-27 BCM 线束端连接器 BY152 端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 螨子 | 端子定义 | 端子 | 端子定义 |
| 门锁接地 | 9 | 所有门解锁 | |
| 2 | 接地 | 11 | KL.30(电源输入3) |
| 3 | 尾门电机 | •12 | 后位置灯 |
| 4 | 倒车灯 | 13 | 右转向灯 |
| 6 | P挡锁止线圈 | 14 | 后雾灯 |
| 7 | 所有门上锁 |
表4-29 BCM 线束端连接器 BY154端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | L.IN | 18 | 左前门天线十 |
| 2 | CANL | 19 | 前部天线十 |
| 3 | CAN H | 20 | 前部天线一 |
| 4 | 接地 | 27 | 唤醒 |
| 5 | 尾门电机开关 | 28 | 驾驶侧车窗使能信号 |
| 6 | 尾门开启开关 | 33 | 后门锁开关输入 |
| 7 | 门锁指示灯 | 34 | 驾驶员门锁状态 |
| 10 | 驾驶员门锁 | 35 | 驾驶员门天线 |
| 12 | 中控锁开关 | 36 | 副驾驶门天线 |
| 13 | 右前门锁 | 37 | 尾门天线一 |
| 14 | 后刮水器停止开关 | 38 | 尾门天线+ |
| 15 | 右前门天线+ | 39 | 中后部天线+ |
| 16 | 右前门天线一 | 40 | 中后部天线一 |
| 17 | 左前门天线一 |
表 4-30 BCM 线束端连接器 BYI55端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 备用线圈+ | 37 | 点火开关信号 |
| 2 | 备用线圈一 | 39 | 前刮水器信号 |
| 10 | 前洗涤开关 | 40 | 点火开关信号 |
| 11 | 一键启动开关状态验证 | 14 | 点火开关电源 |
| 12 | CANH | 45 | 主灯光开关 |
| 13 | CANL | 46 | 一键启动开关 |
| 15 | 拨杆开关接地 | 47 | 转向灯 |
| 23 | 前刮水器开关 | 48 | 后视镜折叠 |
| 28 | KLR维电器 | 49 | 前刮水器开关 |
| 33 | 危险警告灯开关 | 50 | 远光灯选择开关 |
| 35 | 一键启动开关 RUN/START 指示灯 | 51 | 后刮水器选择开关 |
| 36 | 一键后动开关 ACC指示灯 | 52 | 雾灯开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
