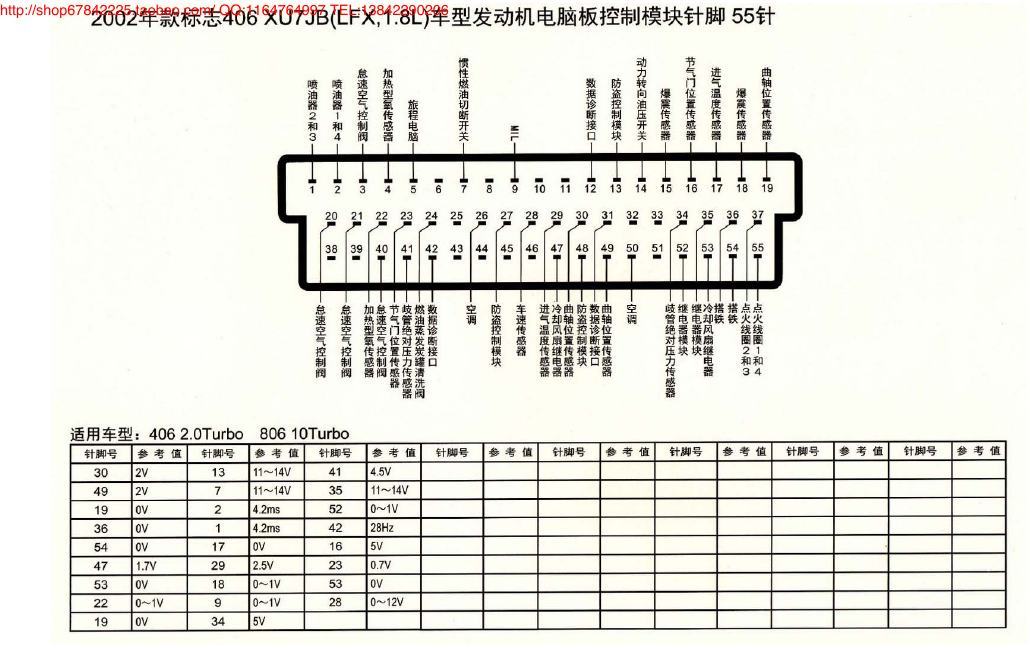

MK_标致406 XU7JB(LFX 1.8L)车型发动机电脑板控制模块针脚55针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图
下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。
核对说明
同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。
欧宝发动机系统欧宝GM Multc Central发动机控制系统电脑板56针端子
欧宝发动机系统欧宝GM Multc Central发动机控制系统电脑板56针端子资料。
丰田锐志轿车(5GR-FE)发动机电脑版控制模块针脚34+35+32+33+35+31针 端子图
丰田锐志轿车(5GR-FE)发动机电脑版控制模块针脚34+35+32+33+35+31针端子资料。
2015—2019年上汽大众凌渡1.4T CSTA 和 CSSA(排放标准C5)发动机电脑端子
2015—2019年上汽大众凌渡1.4T CSTA 和 CSSA(排放标准C5)发动机电脑端子资料。
MK_东风起亚赛拉图车型(1.6L)发动机电脑版控制模块针脚81针 端子图
MK_东风起亚赛拉图车型(1.6L)发动机电脑版控制模块针脚81针端子资料。
大众桑塔纳2000车系AFE发动机端子
大众桑塔纳2000车系AFE发动机端子资料。
东风悦达起亚赛拉图车系发动机控制系统(1.6L DOHC))电脑板81 针端子
整理东风悦达起亚赛拉图车系发动机控制系统(1.6L DOHC))电脑板81 针端子资料。
