斯柯达明锐 收音机-导航系统 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

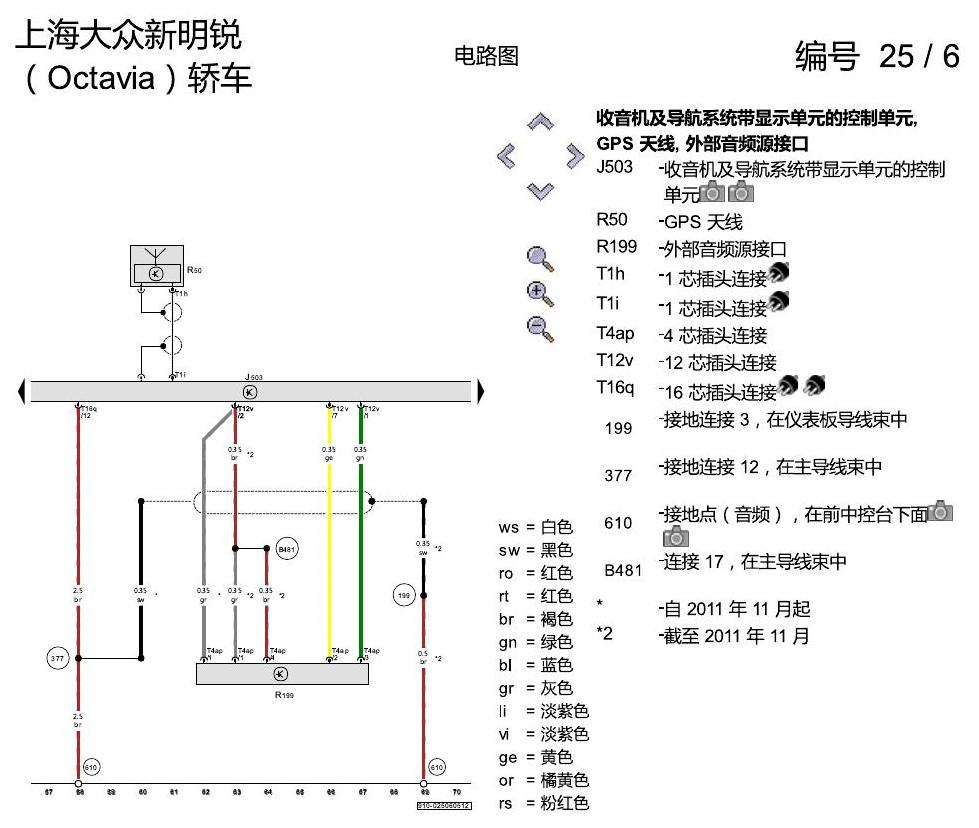

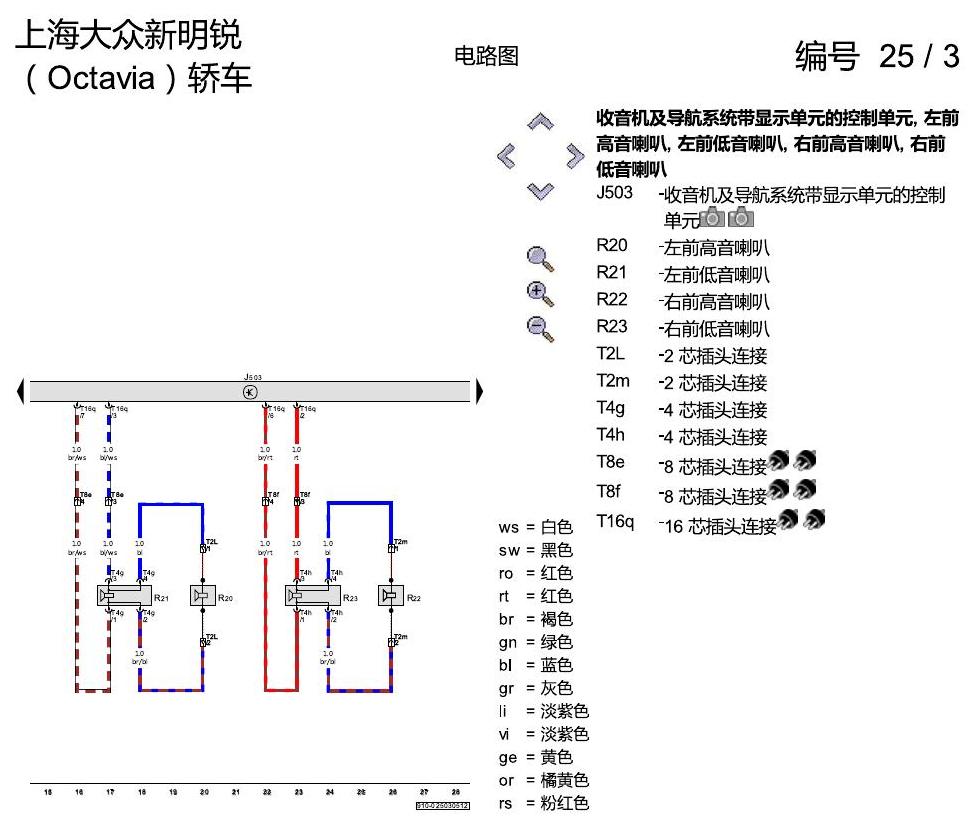

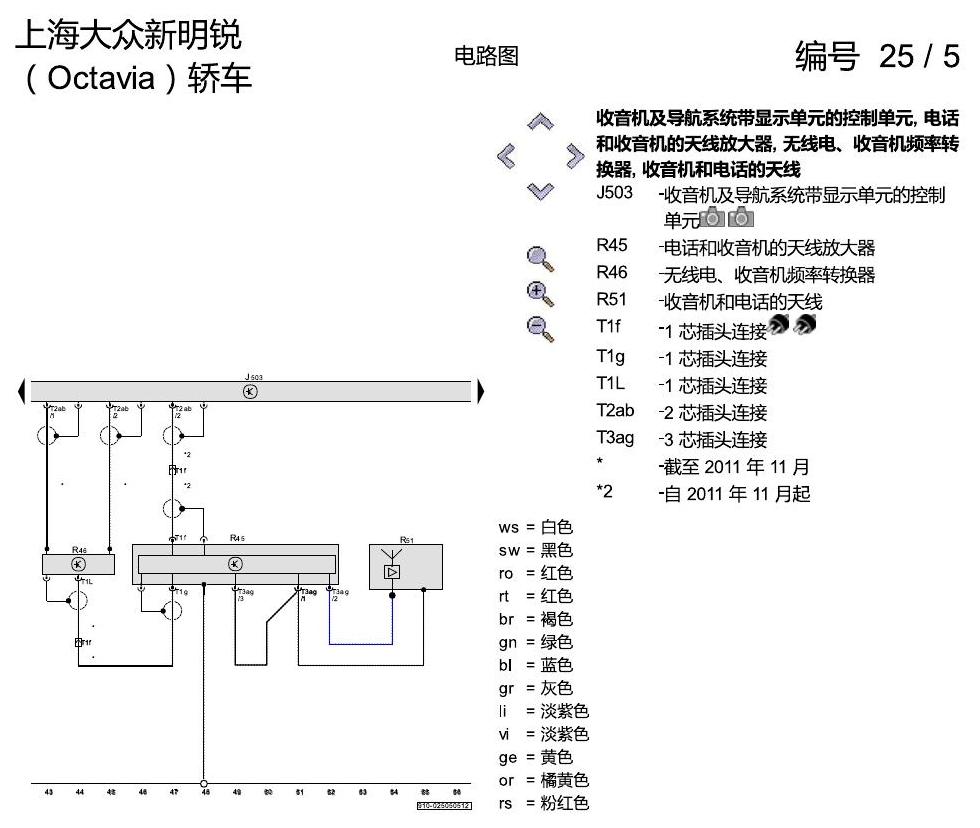

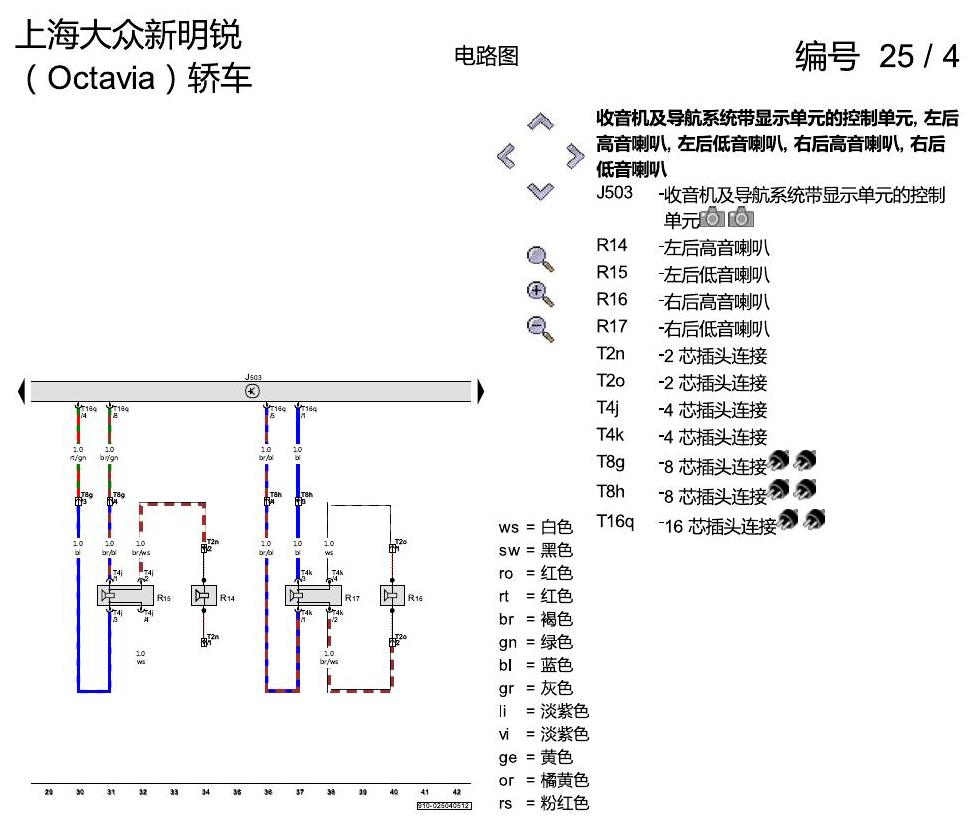

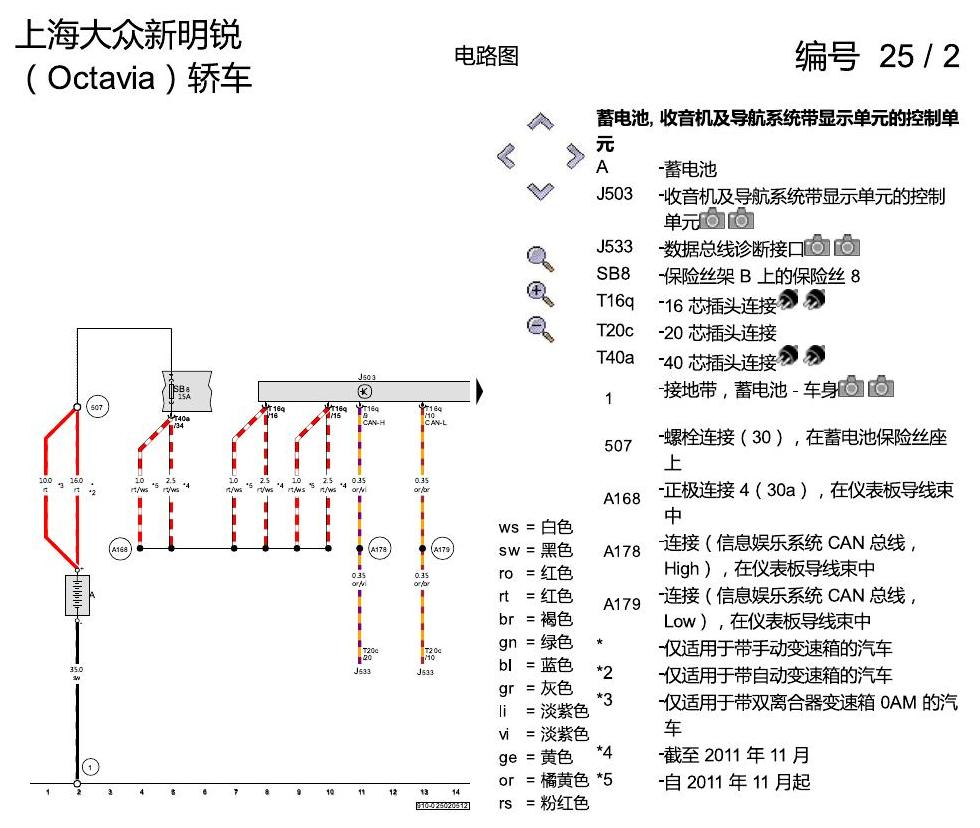

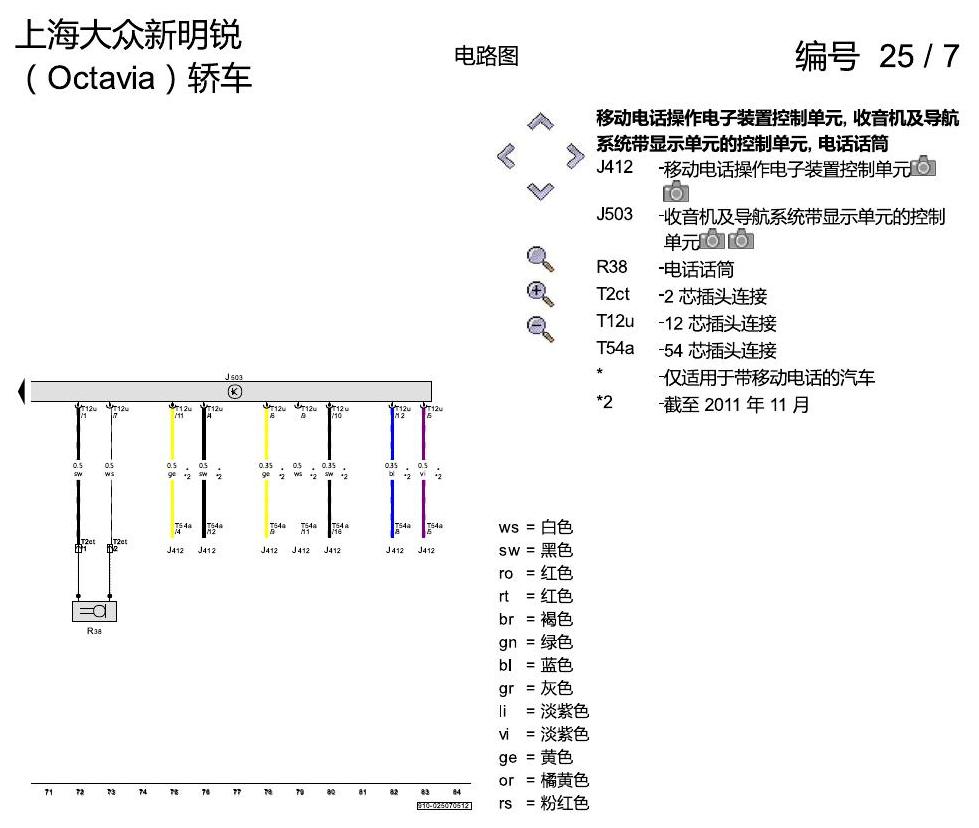

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪Q2L 电路图 带自动调节装置的空调器, (9AK), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 带自动调节装置的空调器, (9AK), 自 2016 年 6 月起 电路图资料。
上海大众T-Cross 泊车雷达系统(PDC) 电路图
上海大众T-Cross 泊车雷达系统(PDC) 电路图资料。
奥迪A8 D5 电路图 48 V 系统 , (VH2),(VH3) 电路图
奥迪A8 D5 电路图 48 V 系统 , (VH2),(VH3) 电路图资料。
一汽大众迈腾 B8 防盗报警装置 电路图
一汽大众迈腾 B8 防盗报警装置 电路图资料。
奥迪A6 C8 电路图 48 V 系统 , (VH2),(VH3) 电路图
奥迪A6 C8 电路图 48 V 系统 , (VH2),(VH3) 电路图资料。
斯柯达明锐 防抱死制动系统(ABS)与电控行车稳定系统(ESP) 电路图
斯柯达明锐 防抱死制动系统(ABS)与电控行车稳定系统(ESP) 电路图资料。
