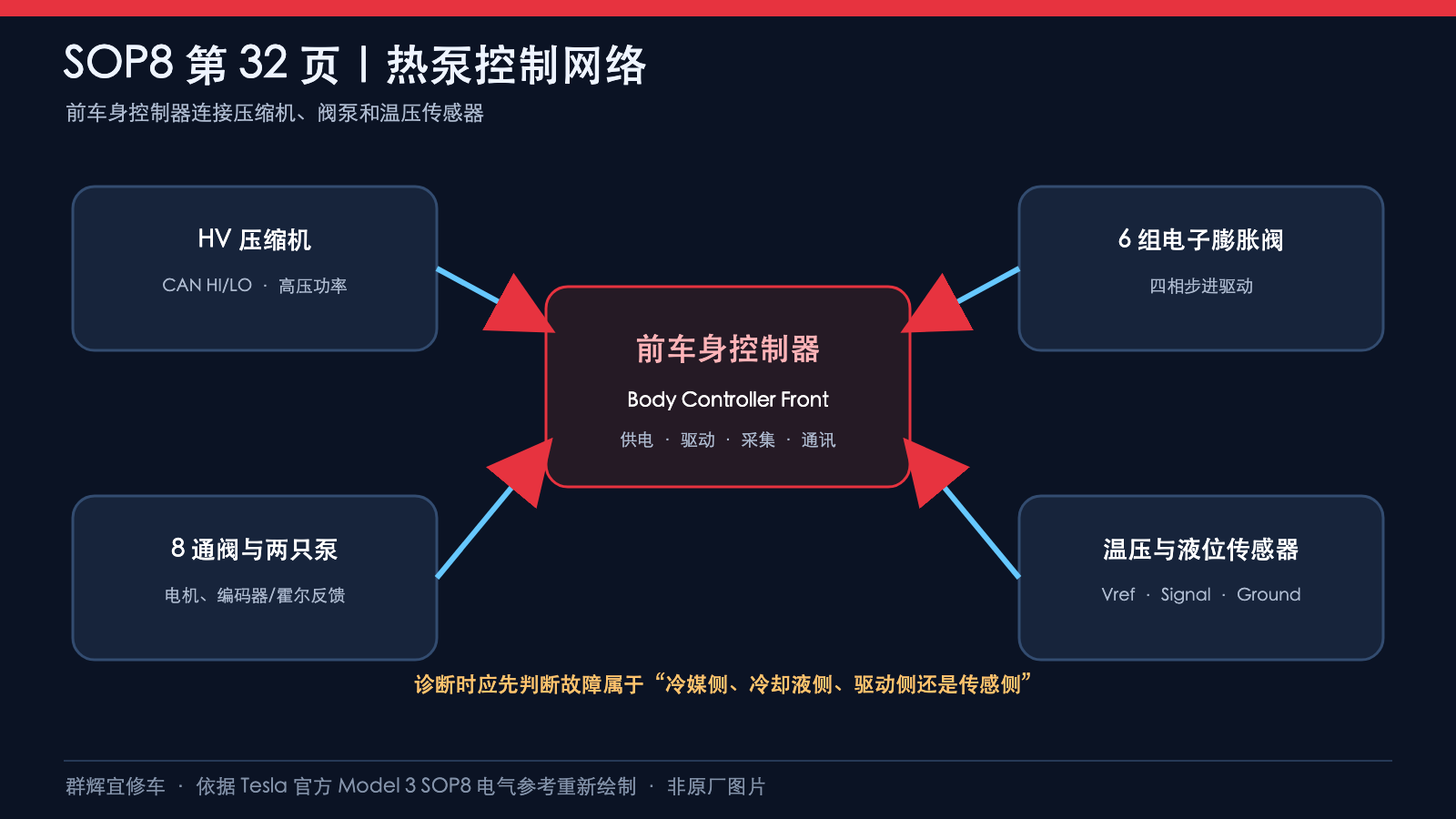

热泵电路要分开看传感、三相泵驱动、阀驱动和压缩机低压控制。本页中心为前车身控制器Body Controller Front,所列热泵线路接至X021。不同回路有各自端子,不能把带Ground、Motor−或CAN字样的线路混作同一种电源或搭铁。
适用范围:Tesla Model 3 SOP8电气参考prog-233,发布标记05/2023,交互网址page=32,打印图为33 of 57。标题中的“2024+”不能代替车型版本核对;阅读前应匹配工厂、生产日期、配置与线束版本。原图主要标注UHP配置,压缩机还带W条件,不能不核对配置就套用所有车辆。
下面按实际原图拆成七幅局部图。它们展示电气端子和线束关系,不是插头端面孔位,也不是制冷剂或冷却液流向图。强调色用于区分线路,不应作为原车导线颜色依据;未画出的内部线圈、开关和管路不得自行补推。

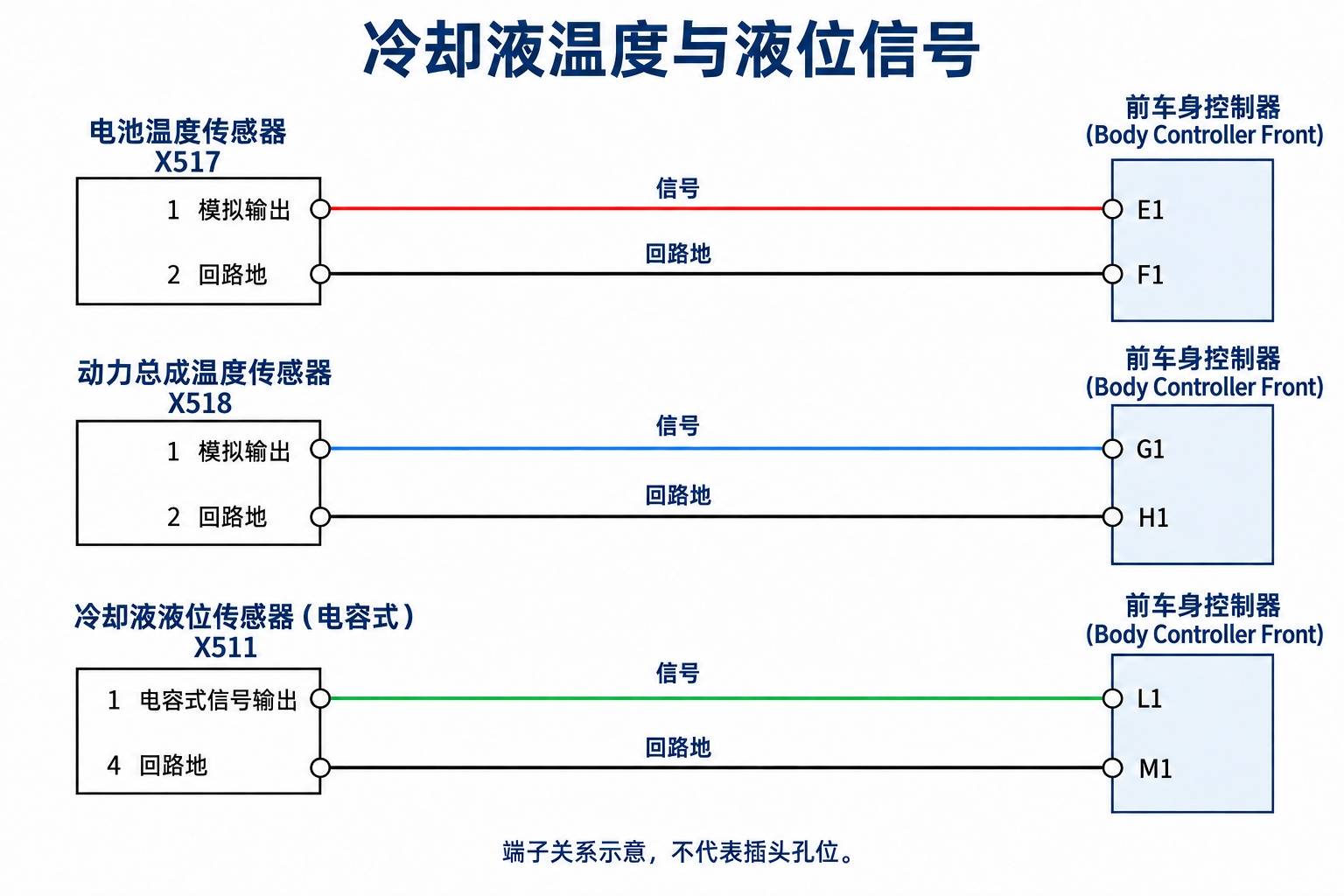

1、冷却液温度与液位:先看针脚编号

| 传感器 | 信号端→X021 | 回路地→X021 |
|---|---|---|
| 电池冷却液温度X517 | 1→E1 | 2→F1 |
| 动力总成冷却液温度X518 | 1→G1 | 2→H1 |
| 热泵冷却液液位X511 | 1→L1 | 4→M1 |
X517和X518各为模拟输出与回路地两根线路。液位X511在原图标Capacitive Sensor,接地端是4号,不是按上下排列猜出来的2号。其信号接X021-L1,名称COOLANT_LEVEL_SENSOR。
这三组回路在本页分别返回控制器端子,不应在重绘或排查中另加一个公共车身搭铁。原图没有给出温度电阻曲线、液位判定阈值或电压范围,不能据此编出“多少欧姆就是正常”的标准。应结合对应诊断数据和适用程序判断,而不是直接给信号端施加电压。

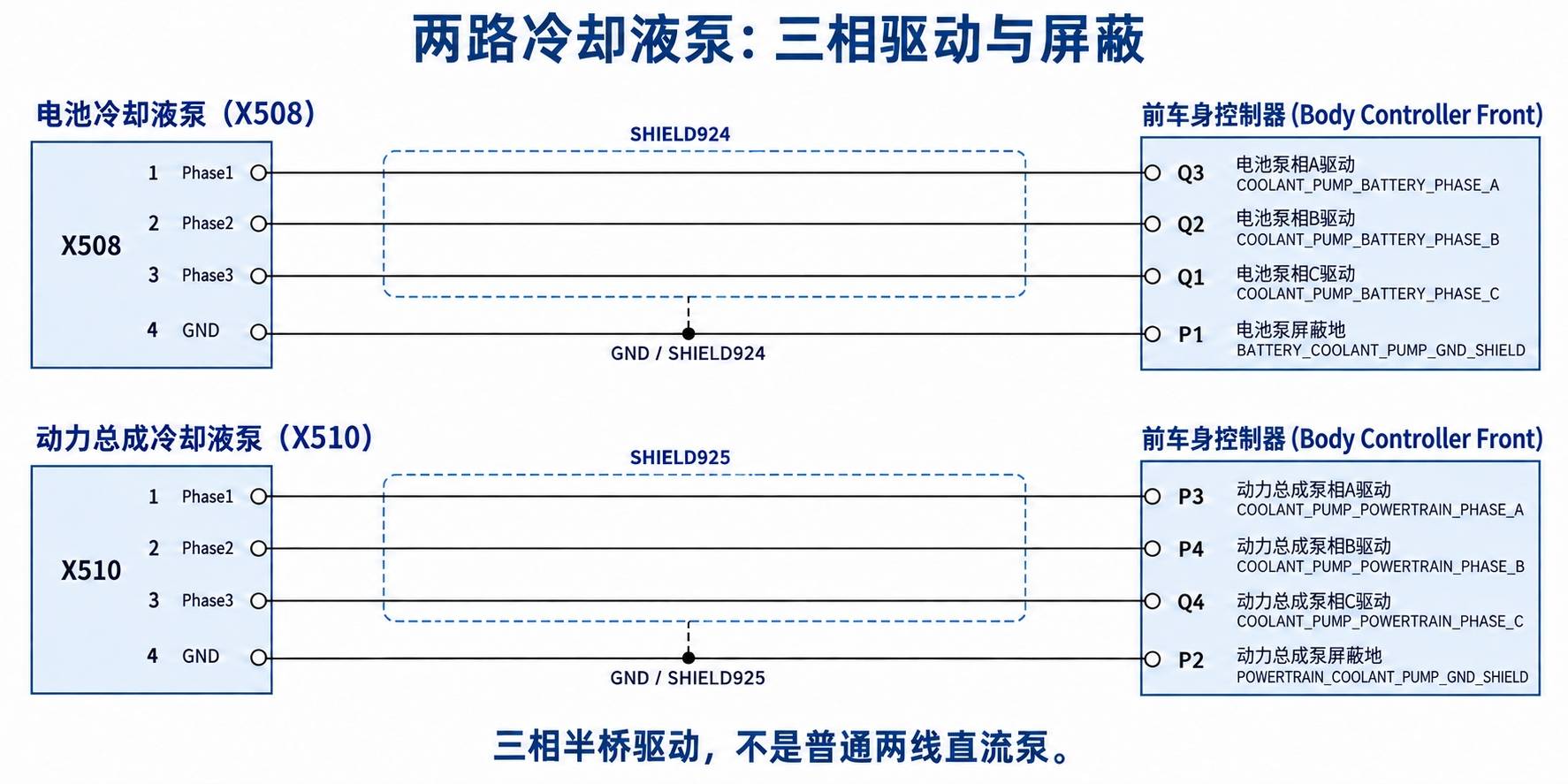

2、两只冷却液泵都是三相驱动

| 泵 | Phase1 | Phase2 | Phase3 | Ground/屏蔽 |
|---|---|---|---|---|
| 电池泵X508 | 1→X021-Q3 | 2→X021-Q2 | 3→X021-Q1 | 4→X021-P1 |
| 动力总成泵X510 | 1→X021-P3 | 2→X021-P4 | 3→X021-Q4 | 4→X021-P2 |
前车身控制器的三条驱动线均标Half-Bridge。不能把泵理解为一根12V正极加一根负极的普通两线直流电机,也不能以外加电源试转代替原厂诊断流程。
电池泵线路有SHIELD924及Z1-TH014、Z2-TH014标记;动力总成泵对应SHIELD925及Z1-TH024、Z2-TH024。局部图将屏蔽关系简化表示,屏蔽与回路地有关,不代表三条相线彼此短接或与地相连。实际屏蔽端接、接续点和线径变化应回看完整原图,不能照简图改制线束。
诊断记录应区分泵的控制命令、实际状态和线路问题。仅凭没有流量、某一相线瞬时读数或一个报码,不能直接确定泵本体损坏,更不能忽略不同泵的Q/P端子差异。

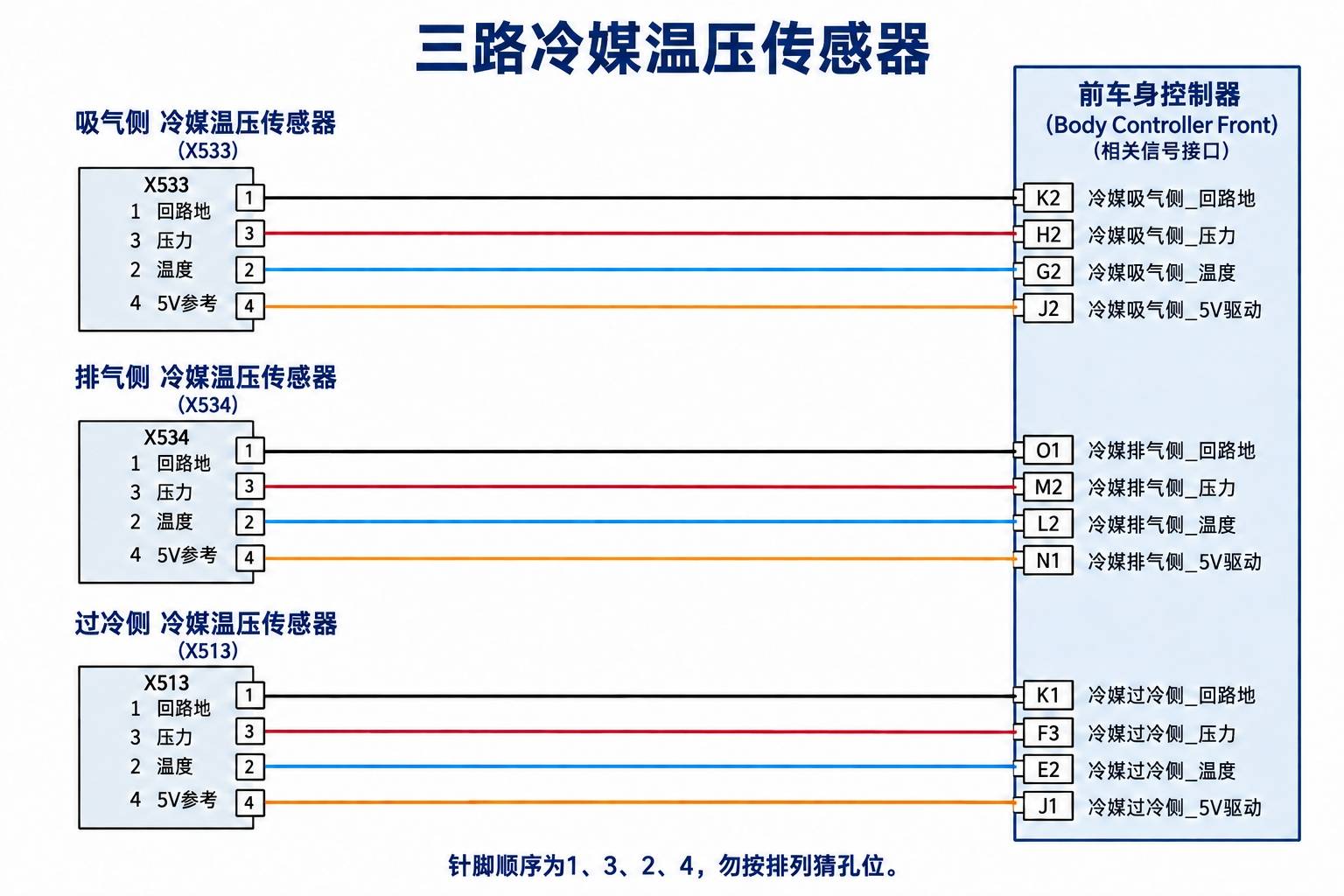

3、冷媒温压传感器:1、3、2、4的顺序不能看错

| 传感器 | 1号回路地 | 3号压力 | 2号温度 | 4号Vref |
|---|---|---|---|---|
| 吸气侧X533 | X021-K2 | X021-H2 | X021-G2 | X021-J2 |
| 排气侧X534 | X021-O1 | X021-M2 | X021-L2 | X021-N1 |
| 过冷侧X513 | X021-K1 | X021-F3 | X021-E2 | X021-J1 |
三只传感器均有压力、温度、参考供电和回路地,但控制器端子并不相同。原图由上到下排列1、3、2、4号,不能当作插头正视孔位。排气侧地端O1中的O是字母,不是数字0。

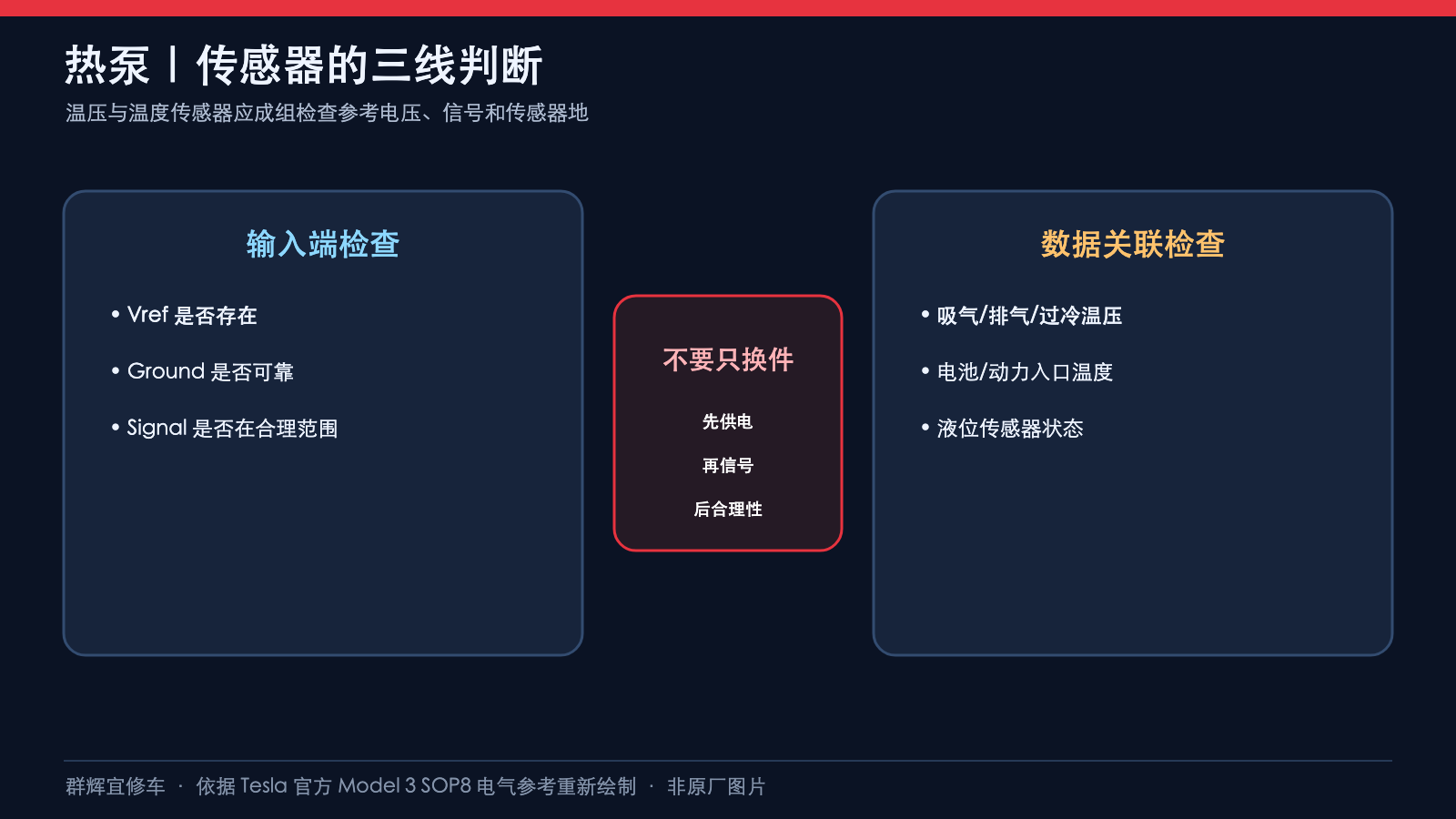

4号端Vref在控制器侧名称分别为REFRIGERANT_SUCTION_5V、REFRIGERANT_DISCHARGE_5V和REFRIGERANT_AUX_5V。5V是原图信号名称依据,不表示本页已给出测量容差、负载条件或允许的测试方法。压力与温度都是独立信号,不能互换;三路回路地也不能擅自合并到车身。

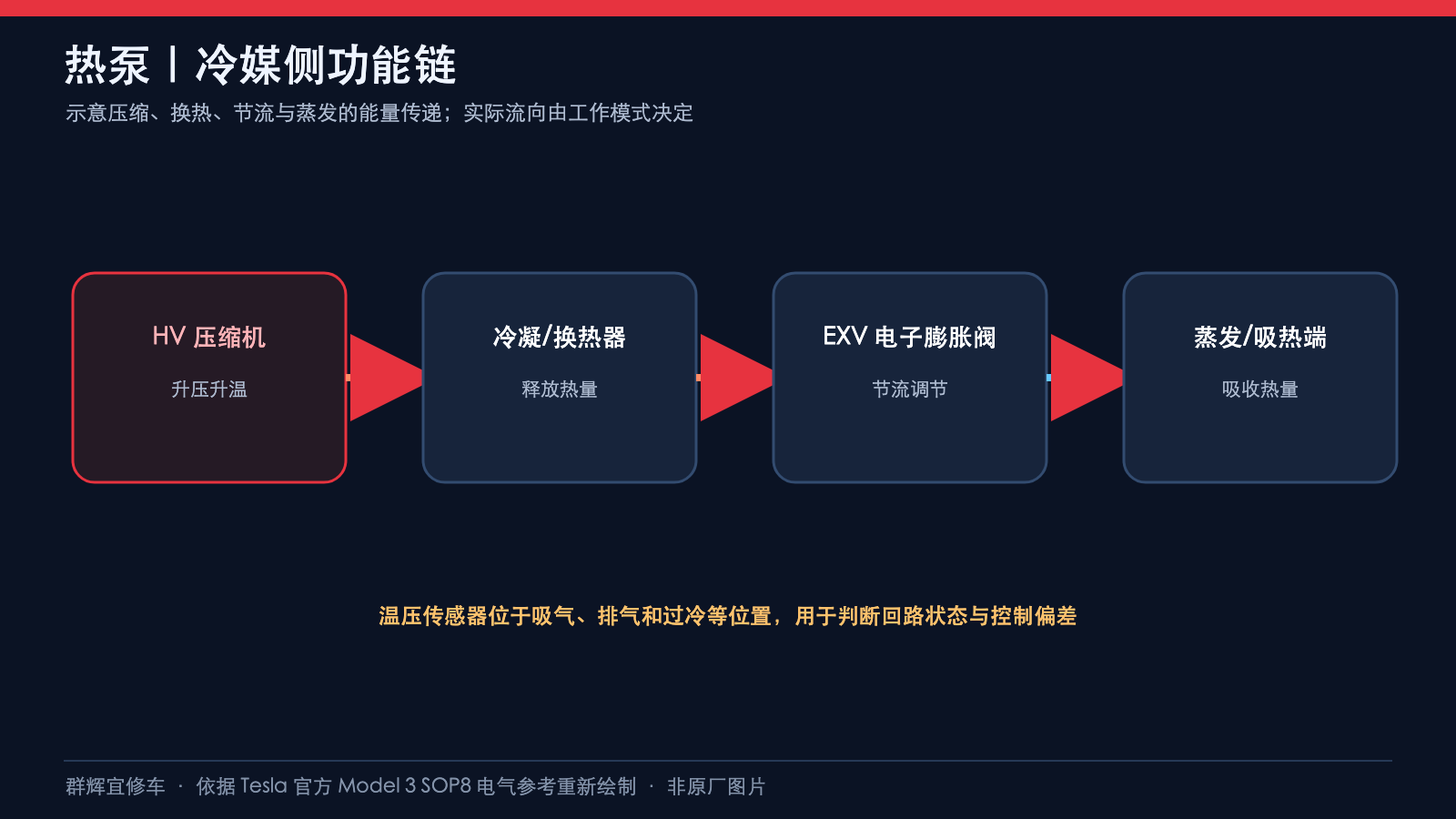

读数异常应先核对车辆版本、连接器和对应信号,再按适用程序检查。电气图不能单独确定冷媒充注量、系统压力是否合格,也不能根据传感器名称推断当前制冷剂流向。

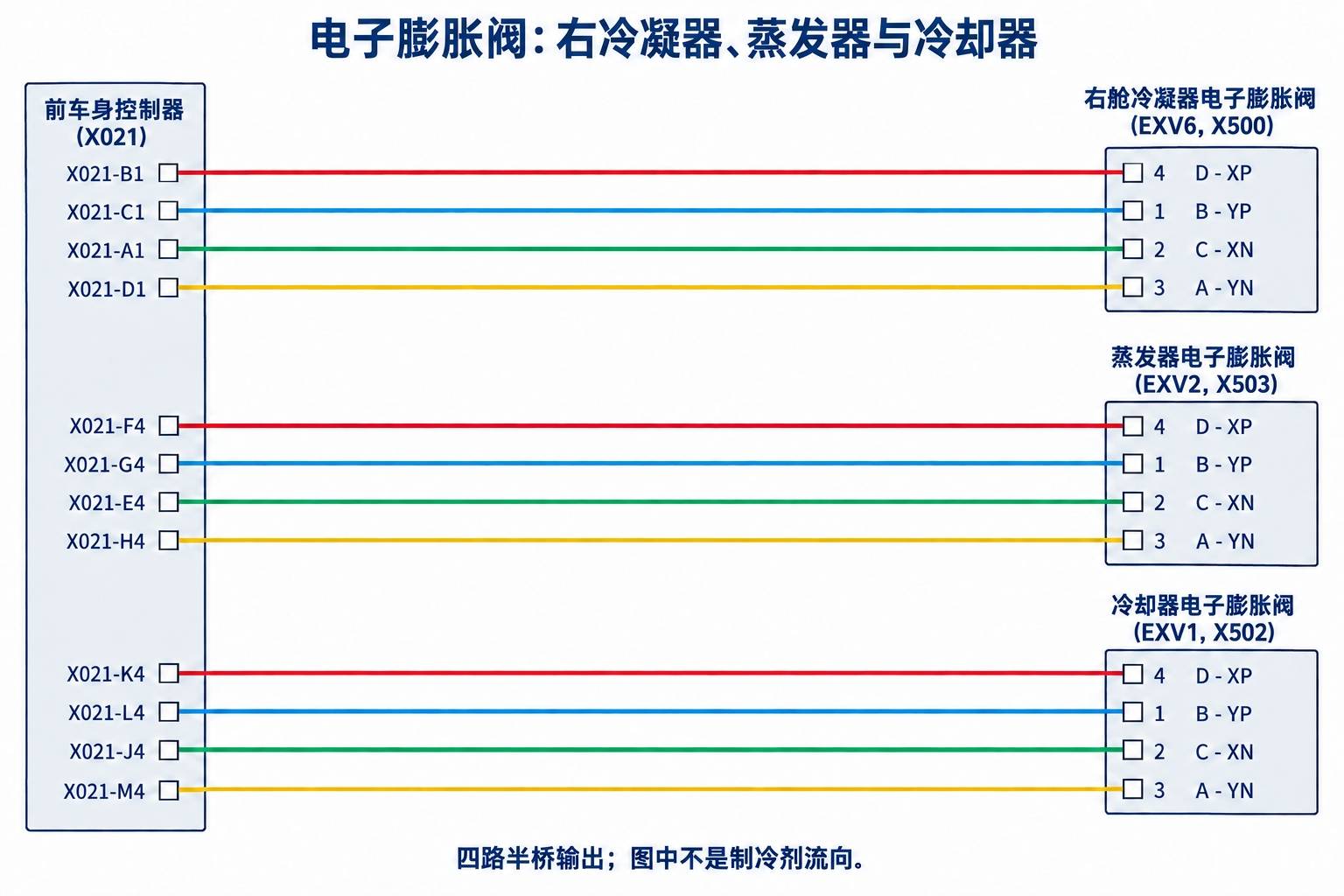

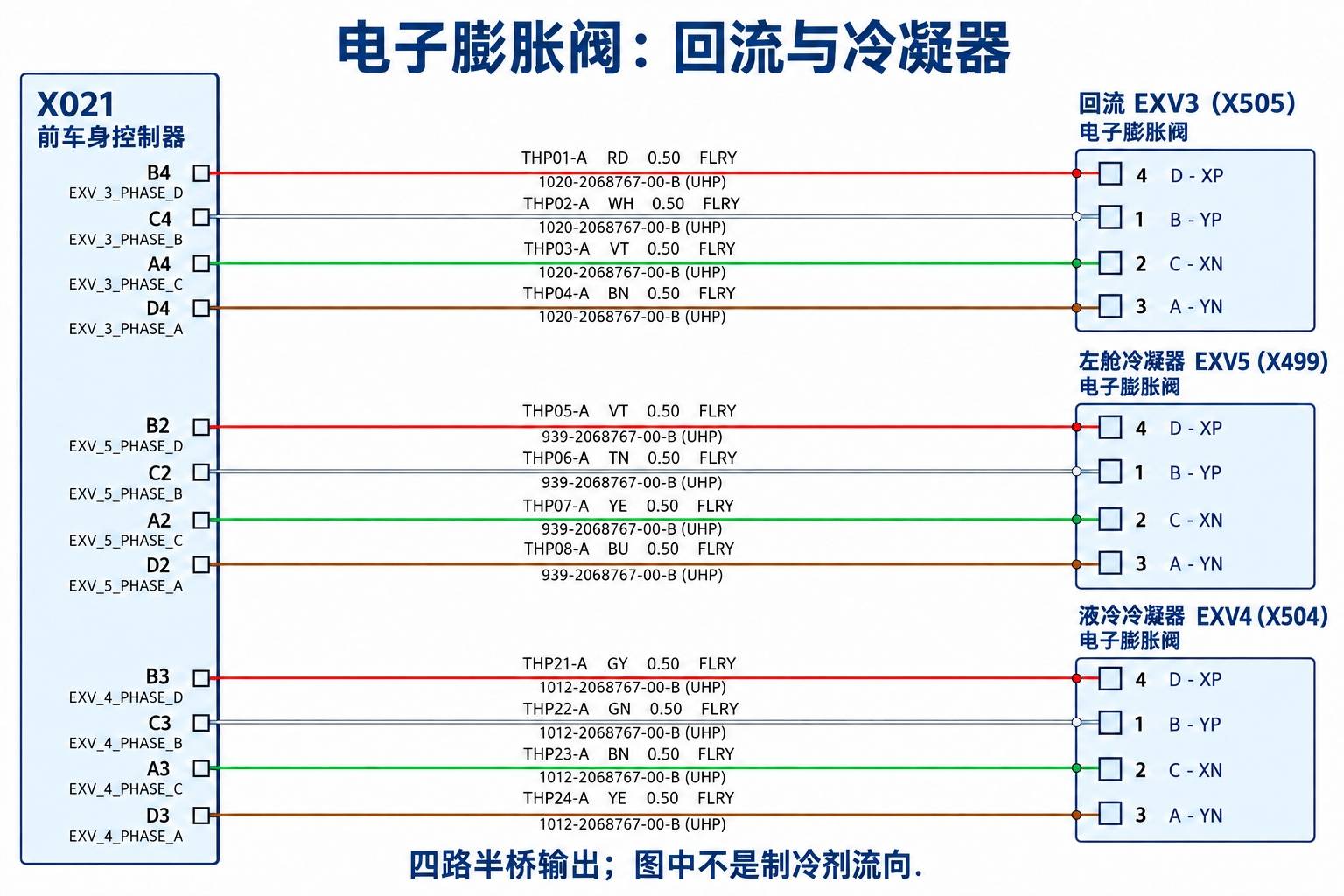

4、六组EXV:编号不是按空间位置连续排列


| 阀与连接器 | 4号D-XP→X021 | 1号B-YP→X021 | 2号C-XN→X021 | 3号A-YN→X021 |
|---|---|---|---|---|
| 回流EXV3 X505 | B4 | C4 | A4 | D4 |
| 左舱冷凝器EXV5 X499 | B2 | C2 | A2 | D2 |
| 液冷冷凝器EXV4 X504 | B3 | C3 | A3 | D3 |
| 右舱冷凝器EXV6 X500 | B1 | C1 | A1 | D1 |
| 蒸发器EXV2 X503 | F4 | G4 | E4 | H4 |
| 冷却器EXV1 X502 | K4 | L4 | J4 | M4 |
每组在原图都是四路Half-Bridge输出,对应步进电机D-XP、B-YP、C-XN、A-YN。阀端针脚排列为4、1、2、3,不能用EXV编号猜控制器针脚,也不能把其中一根误作固定搭铁。

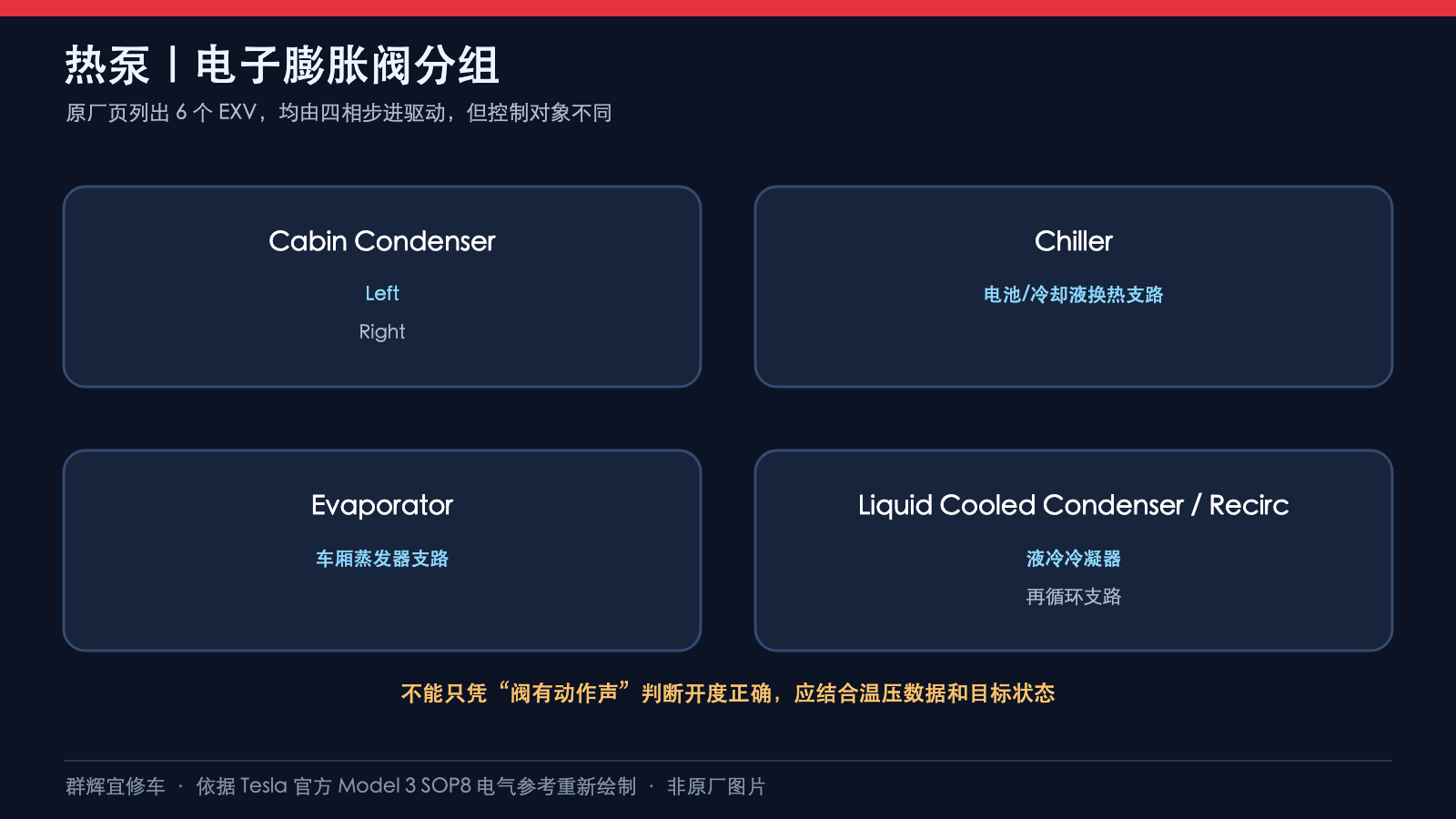

左舱冷凝器与右舱冷凝器分别对应EXV5和EXV6,液冷冷凝器是EXV4;蒸发器是EXV2,冷却器是EXV1。故障记录应同时写功能名、EXV编号和X连接器编号,避免只写“膨胀阀”造成误认。
本页没有画出阀内线圈组合、机械行程、零位初始化或制冷剂回路方向,因此本文不补画内部线圈,也不提供任意接电、换相或测阻判定。是否需要标定、怎样执行动作测试,须使用车辆适用的维修与诊断程序。

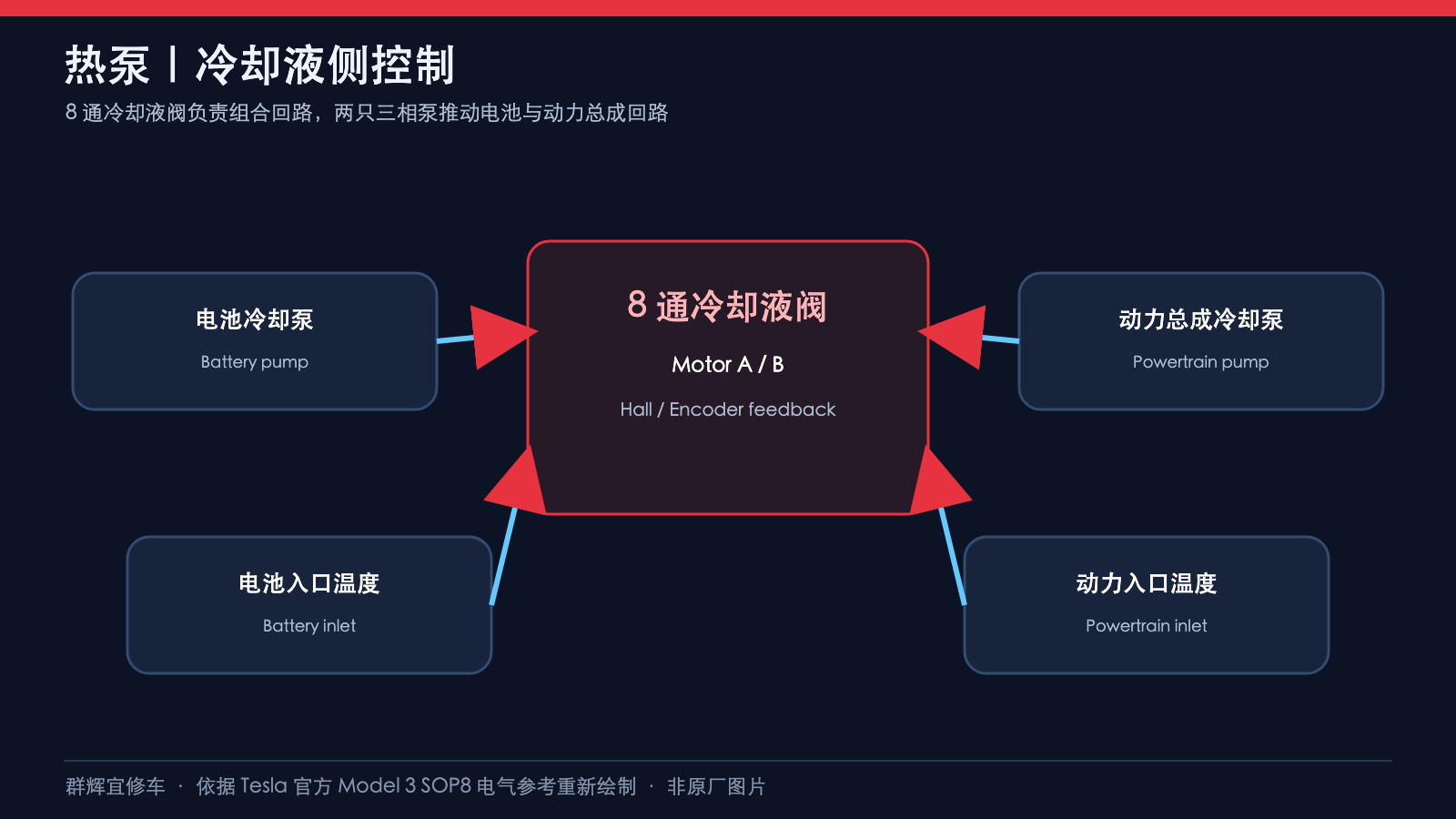

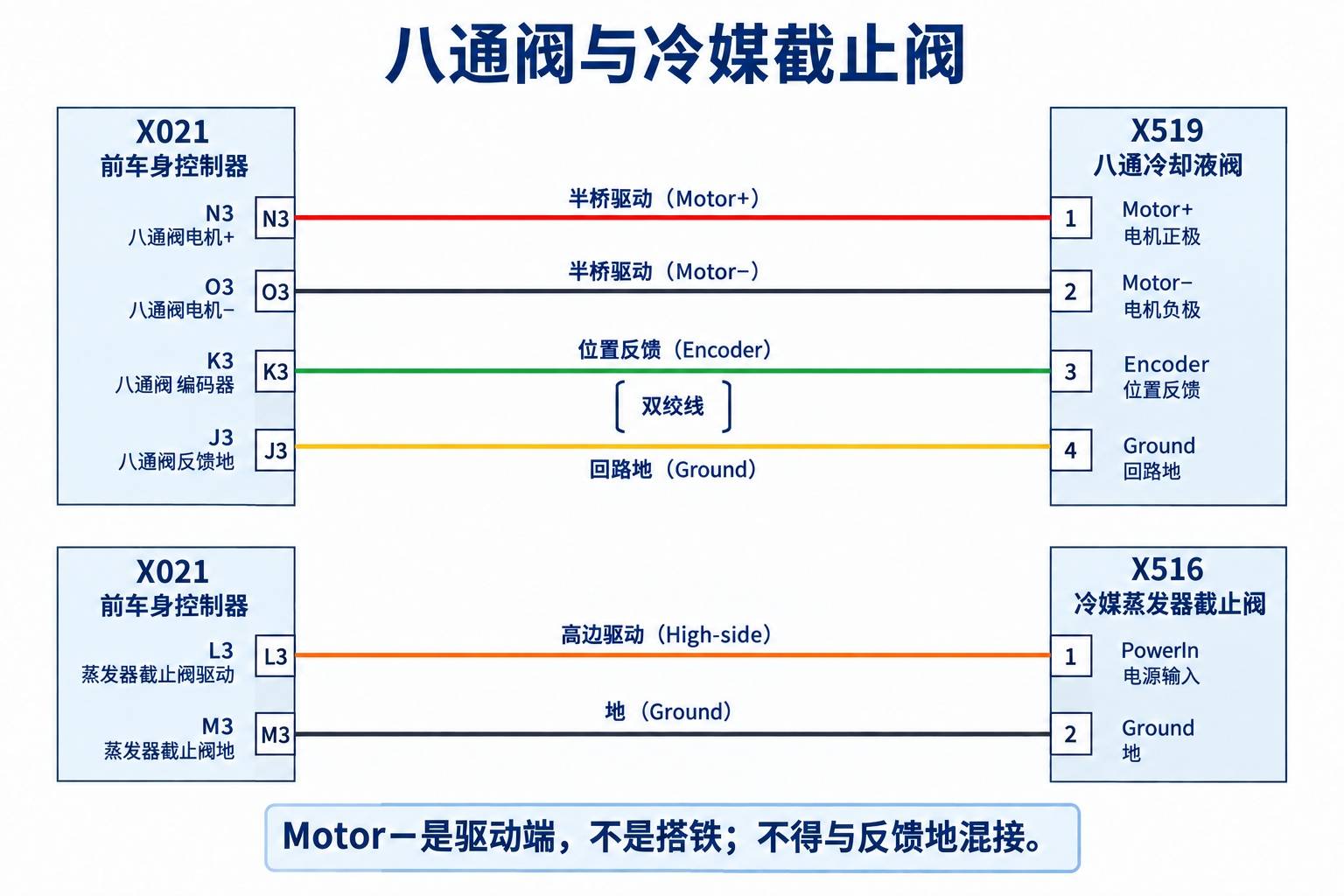

5、八通阀:电机驱动与位置反馈分开

八通冷却液阀为X519。1号Motor+接X021-N3,控制器名称COOLANT_VALVE_B;2号Motor−接X021-O3,名称COOLANT_VALVE_A。两端都是半桥驱动,Motor−不能当作固定车身地。
3号Encoder信号接X021-K3,名称COOLANT_VALVE_HALL;4号Ground接X021-J3,名称COOLANT_VALVE_SENSOR_GND。这两条反馈线路在原图标TWIST_THP27-A,双绞表示线束结构,不是两线短接。
冷媒蒸发器截止阀Refrigerant Evap SOV是另一器件X516:1号Power In接X021-L3的High-Side Drive,2号Ground接X021-M3。它不属于八通阀反馈回路,也不是第七组四线EXV。不得因同在热泵系统就混接端子。

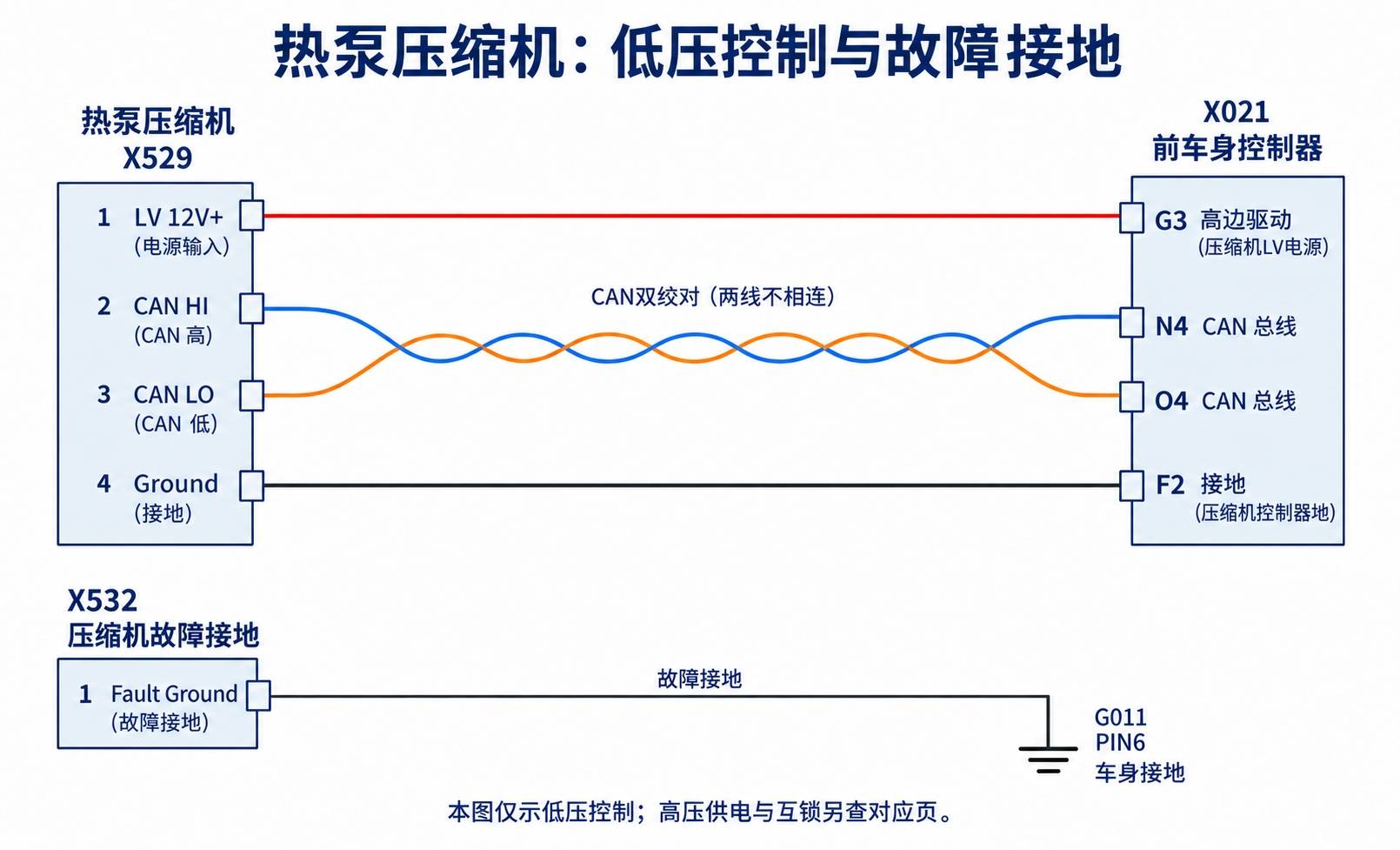

6、压缩机:本页只给出低压控制与故障接地

| 压缩机端子 | 对应端 | 原图功能 |
|---|---|---|
| X529-1 | X021-G3 | 12V+ / HV_COMPRESSOR_LV_POWER |
| X529-2 | X021-N4 | CAN HI / VEH_CAN_P |
| X529-3 | X021-O4 | CAN LO / VEH_CAN_N |
| X529-4 | X021-F2 | HVAC_COMPRESSOR_CONTROLLER_GND |
| X532-1 | G011 PIN6 | Fault Ground |
X529的四条线是低压供电、CAN双绞对及控制器地,不能看见“HV Compressor”名称就把这四针当作高压动力端。N4和O4中的字母必须核对清楚,CAN HI与CAN LO不能混接。
X532-1另接G011 PIN6,为独立Fault Ground;它与X529-4在本页走不同路径,不能合并画成一根通用地线。原图在故障接地线上标THG02-A、BK、4.00,不能从这些标注进一步推断高压供电线径或替代搭铁位置。
高压供电和互锁并未在本页展开,应查询对应电池、互锁和压缩机维修图。本文不提供高压插接件拔插、带电测量、外部供电或旁路互锁方法。涉及高压和制冷剂作业,应由具备相应资格的人员按适用程序实施隔离、防护与恢复。
7、把电路识别与维修结论分开

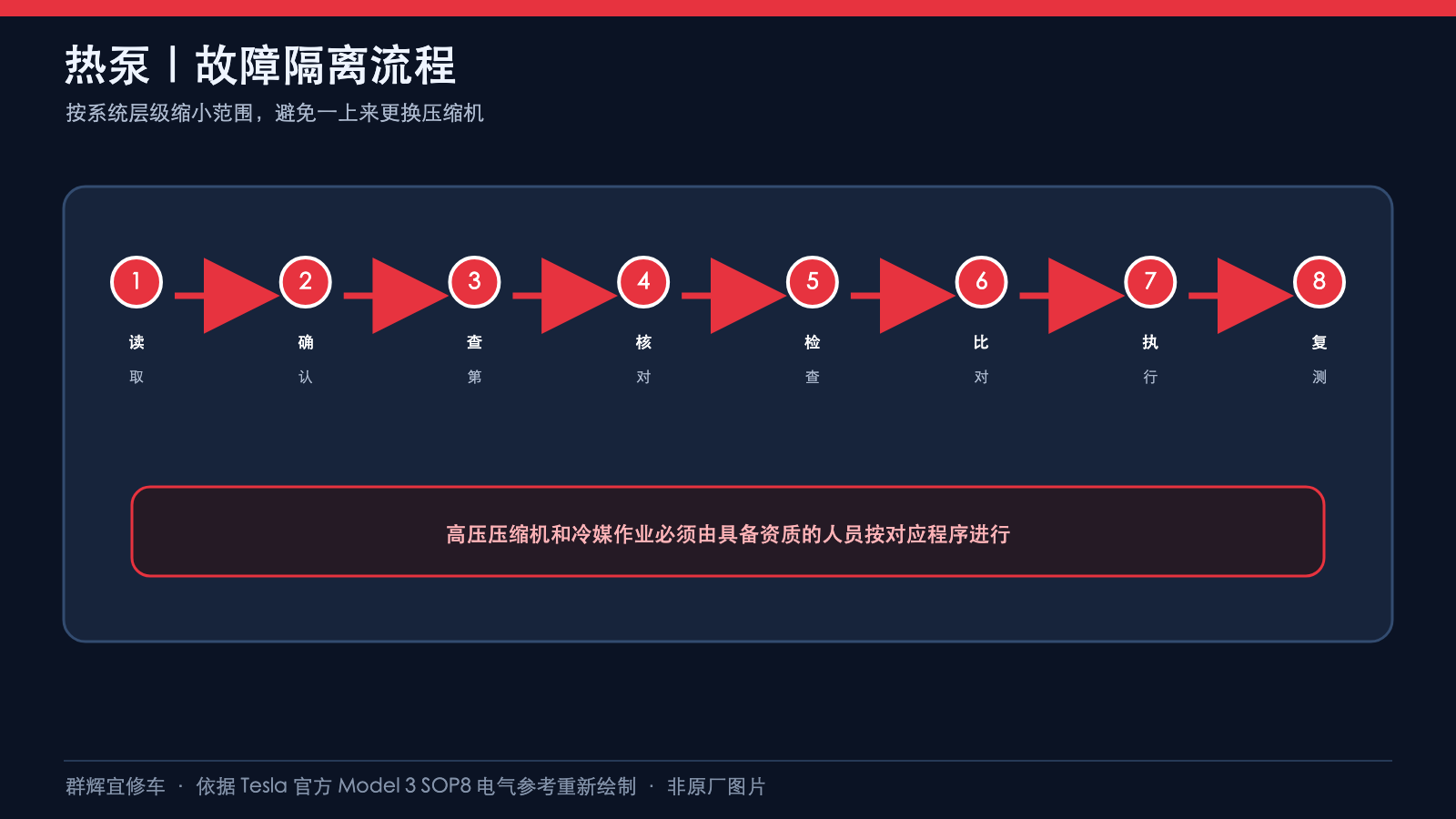

先确认车辆版本和报码指向,再按连接器—端子—功能逐项记录;不要把驱动端、参考供电、模拟信号、CAN和故障接地混为一类。本文的局部图用于查线与理解回路,不代替官方故障树、工况要求和完工检查。
不制冷、制热不足或冷却异常可能涉及电气、控制、机械和介质状态。仅靠这张电路页不能得出需要更换压缩机、加注冷媒或更换整个热泵组件的结论。维修后仍须按适用程序核对故障状态、功能和必要的密封性检查,不能以插头重新接好作为放行依据。
资料来源
Tesla Model 3 SOP8 HVAC Heat Pump交互电气图及热泵打印图,05/2023、33 of 57。七幅图按原图局部分组重新绘制,均为端子连接示意,非原厂插头孔位图。
