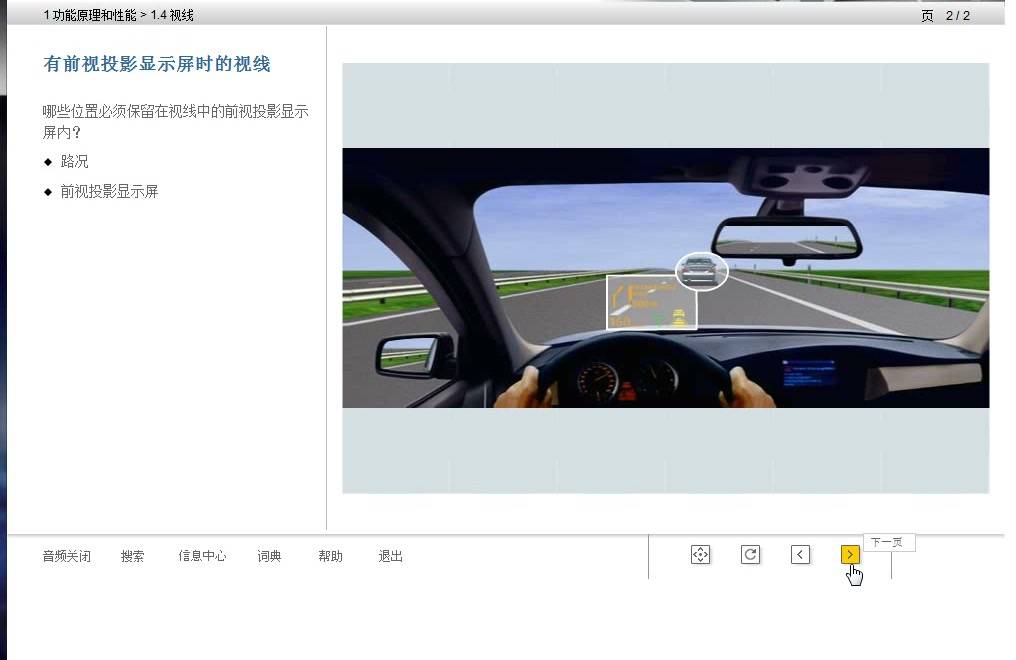

1、HUD的作用
平视显示把部分行驶与导航信息投射到驾驶员视野内,目的是减少视线离开道路的时间。


2、投影与成像
显示单元、反射镜和挡风玻璃共同形成虚像,挡风玻璃规格或安装状态会影响清晰度。

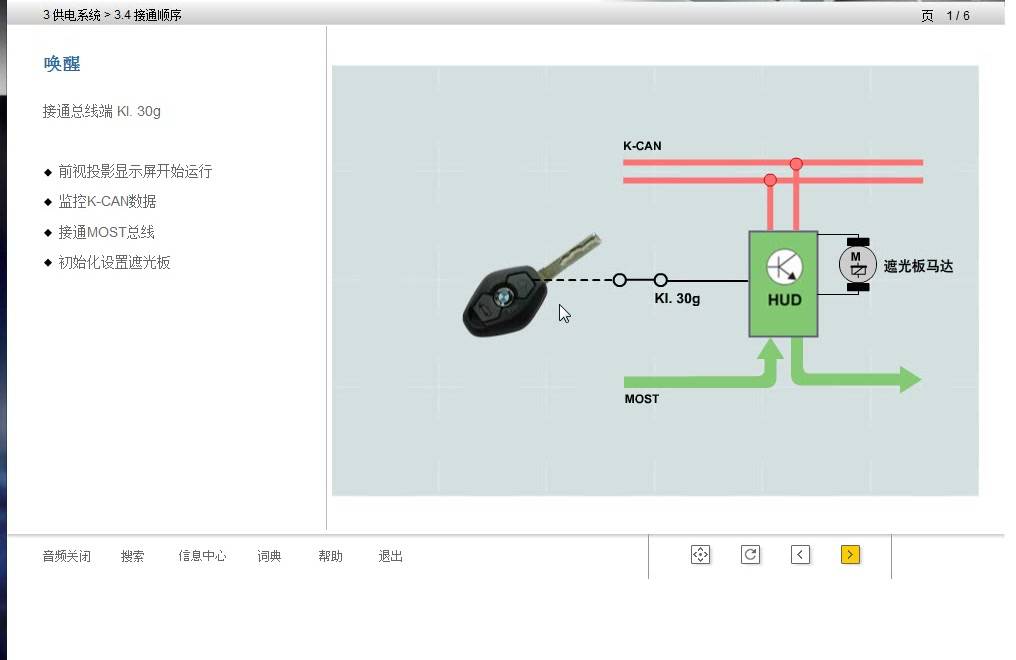

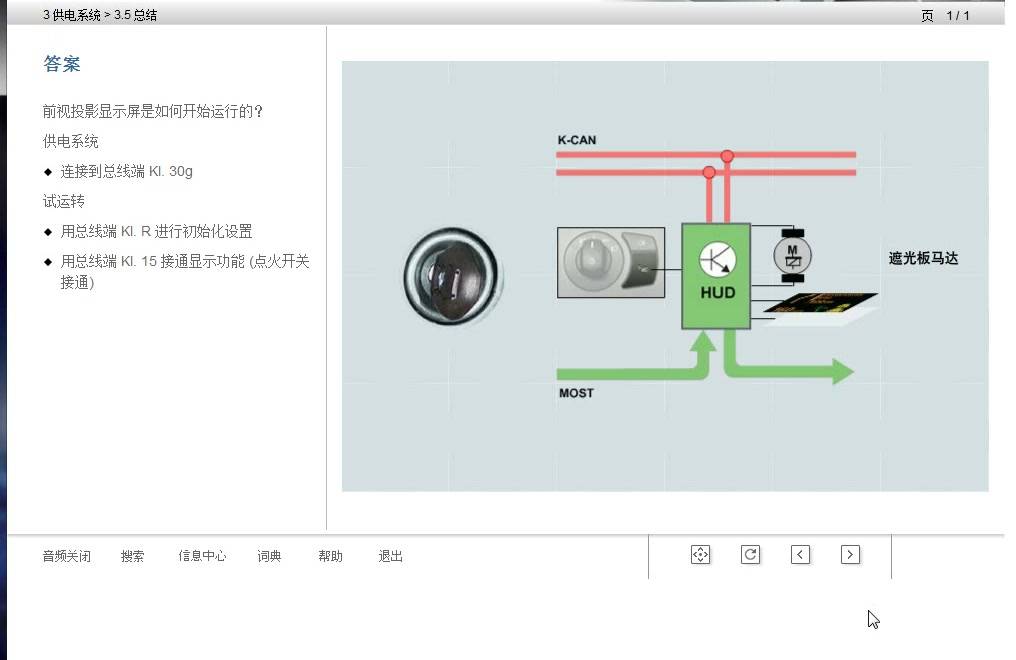

3、信号来源
车速、导航、驾驶辅助和警告信息来自不同控制单元,通过车辆网络传递给HUD。

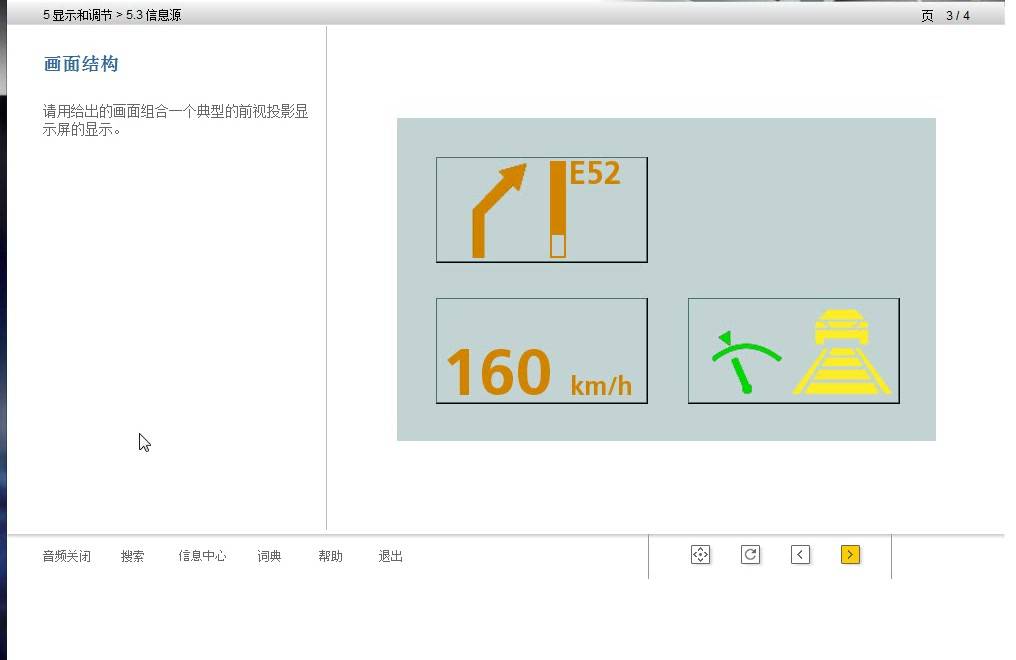

4、显示内容与条件

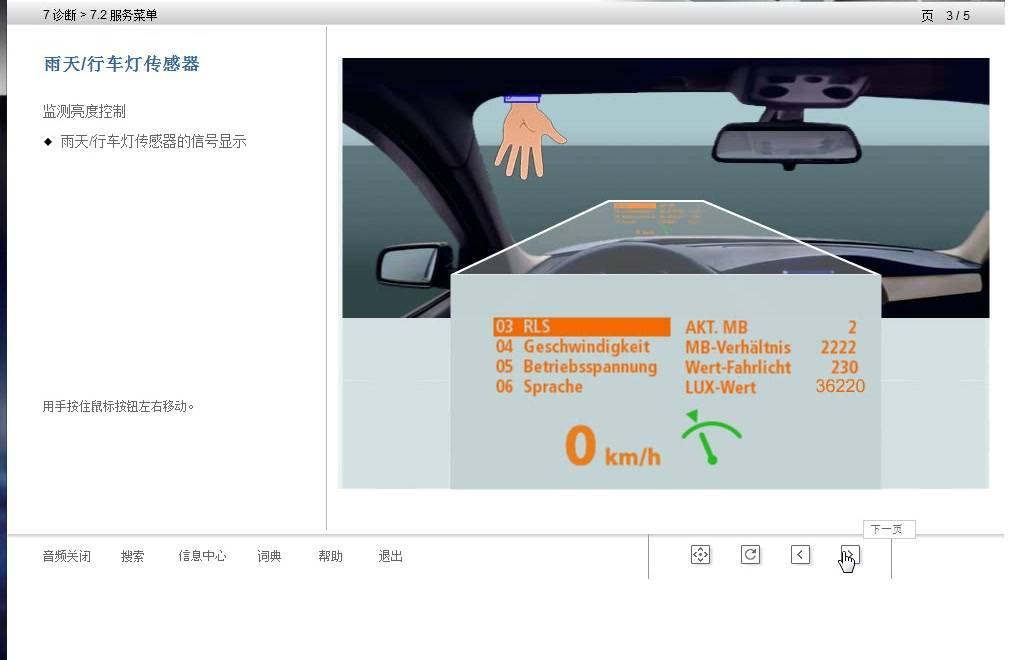

亮度、环境光、车辆配置和当前功能状态决定可见内容,信息缺失不一定是HUD硬件损坏。

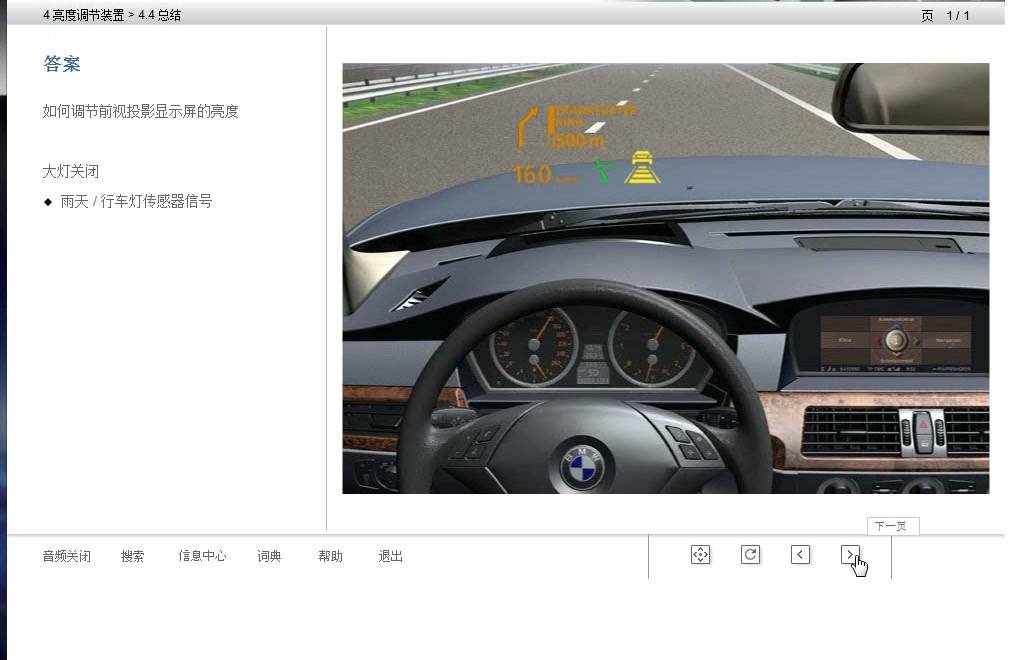

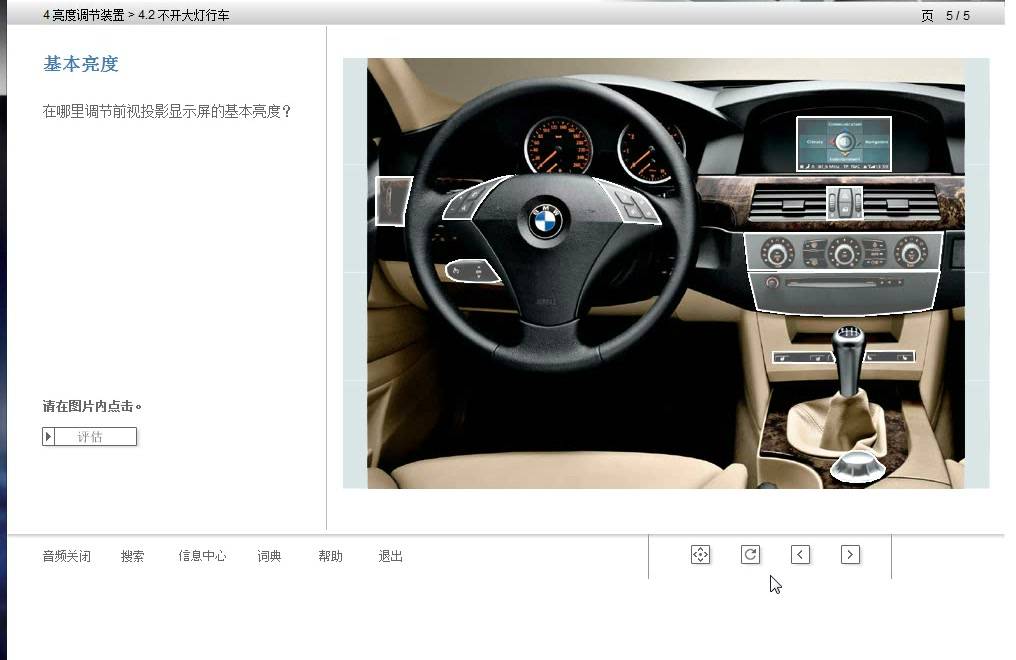

5、位置和亮度调整
驾驶员可调整高度、旋转和亮度;诊断前应先排除设置、偏光眼镜和视角影响。


6、维修与校准

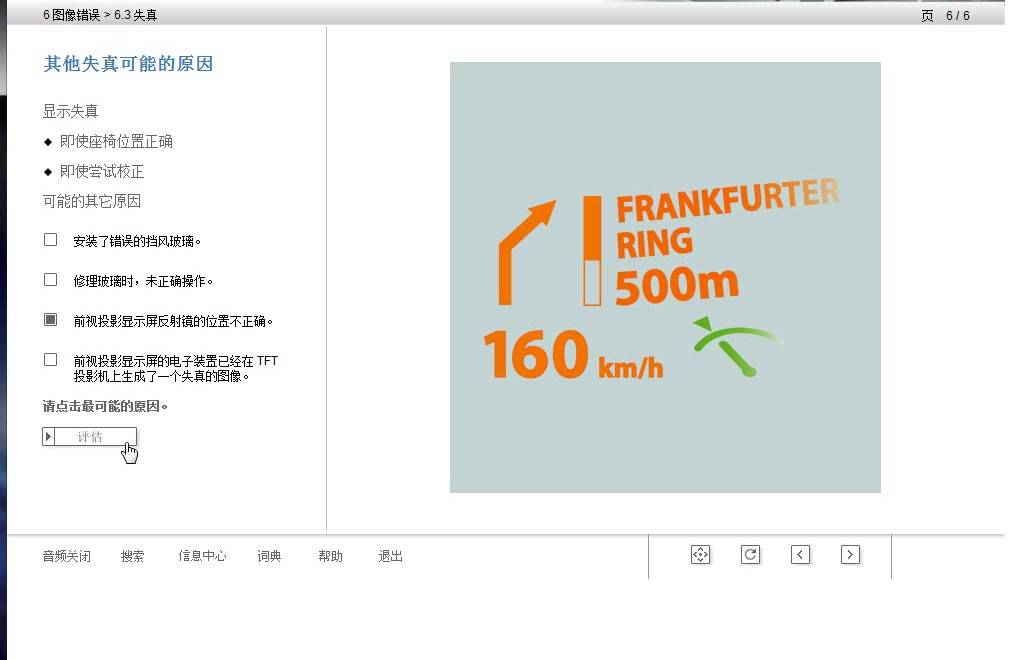

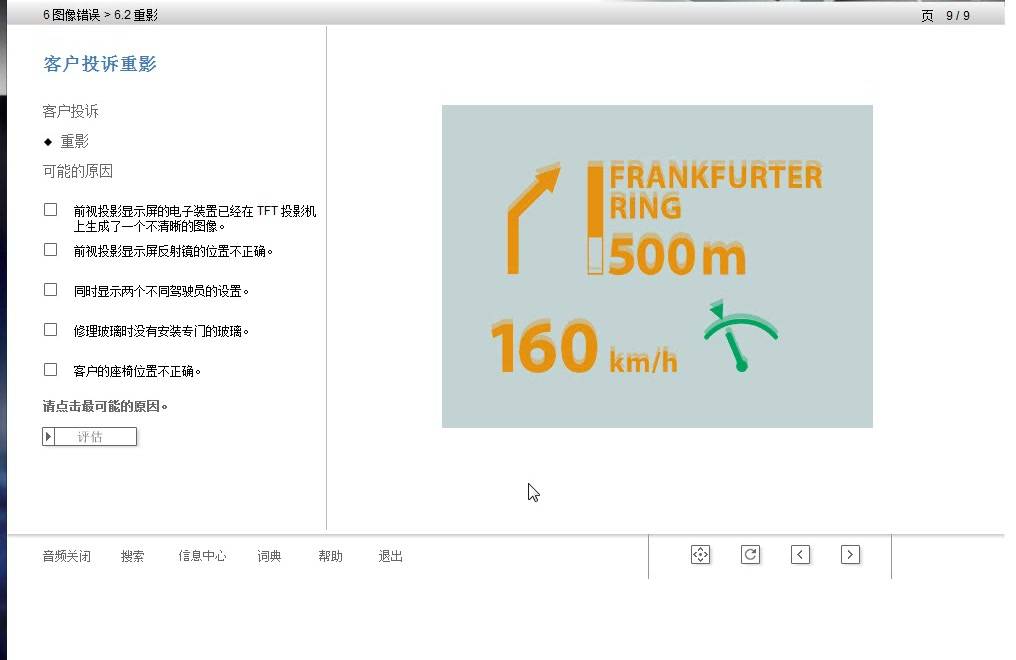

拆装HUD或挡风玻璃后按车型要求校准,结合车辆测试和光学检查定位重影、倾斜或显示不全。

七、资料说明
本文依据宝马相关技术培训资料进行归纳与重新编排,文中配图为原培训视频中的技术画面截取。不同车型、年款及配置可能存在差异,具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
