奔驰W222仪表警告与HUD平视显示：颜色含义、重影和校准诊断

W222仪表同时显示动力、制动、驾驶辅助、混动和舒适系统信息，HUD又把部分车速、导航和限速内容投射到驾驶员视野。看到红色或黄色灯，不能只按图标名称换部件；HUD出现重影或倾斜，也不一定是投影模块损坏。应把信息源、仪表生成、网络传输和光学投影分层诊断。

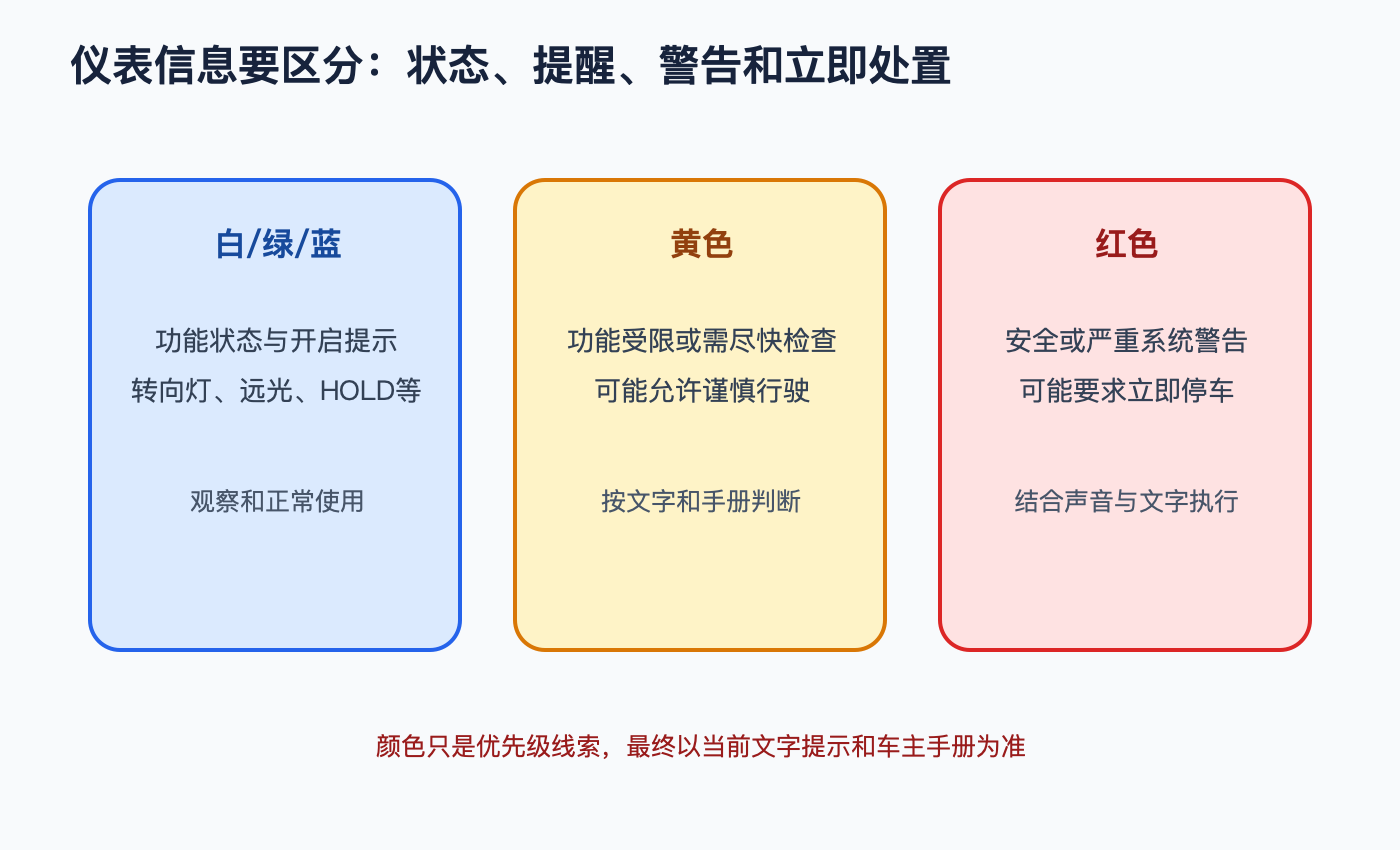

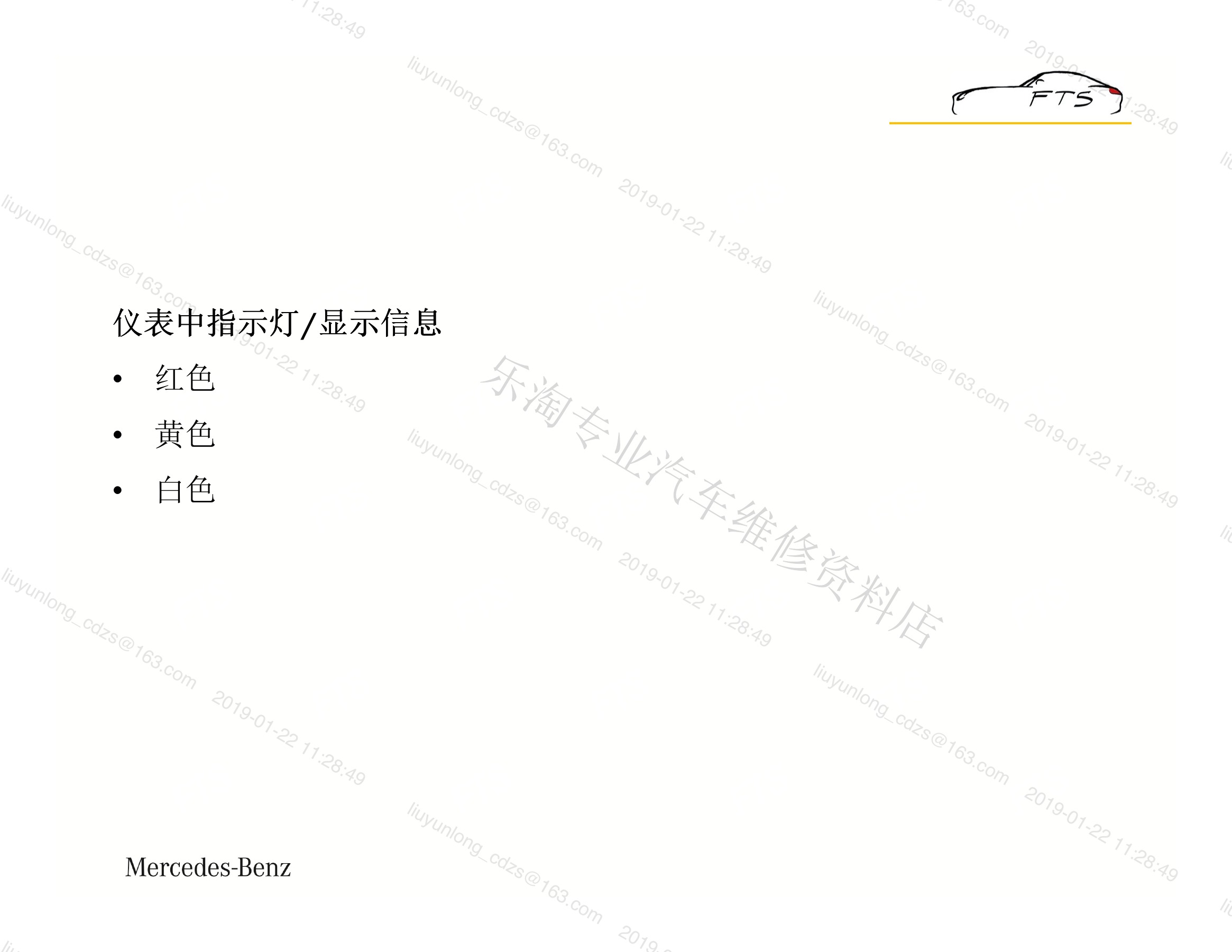

一、先分清指示、提醒和警告

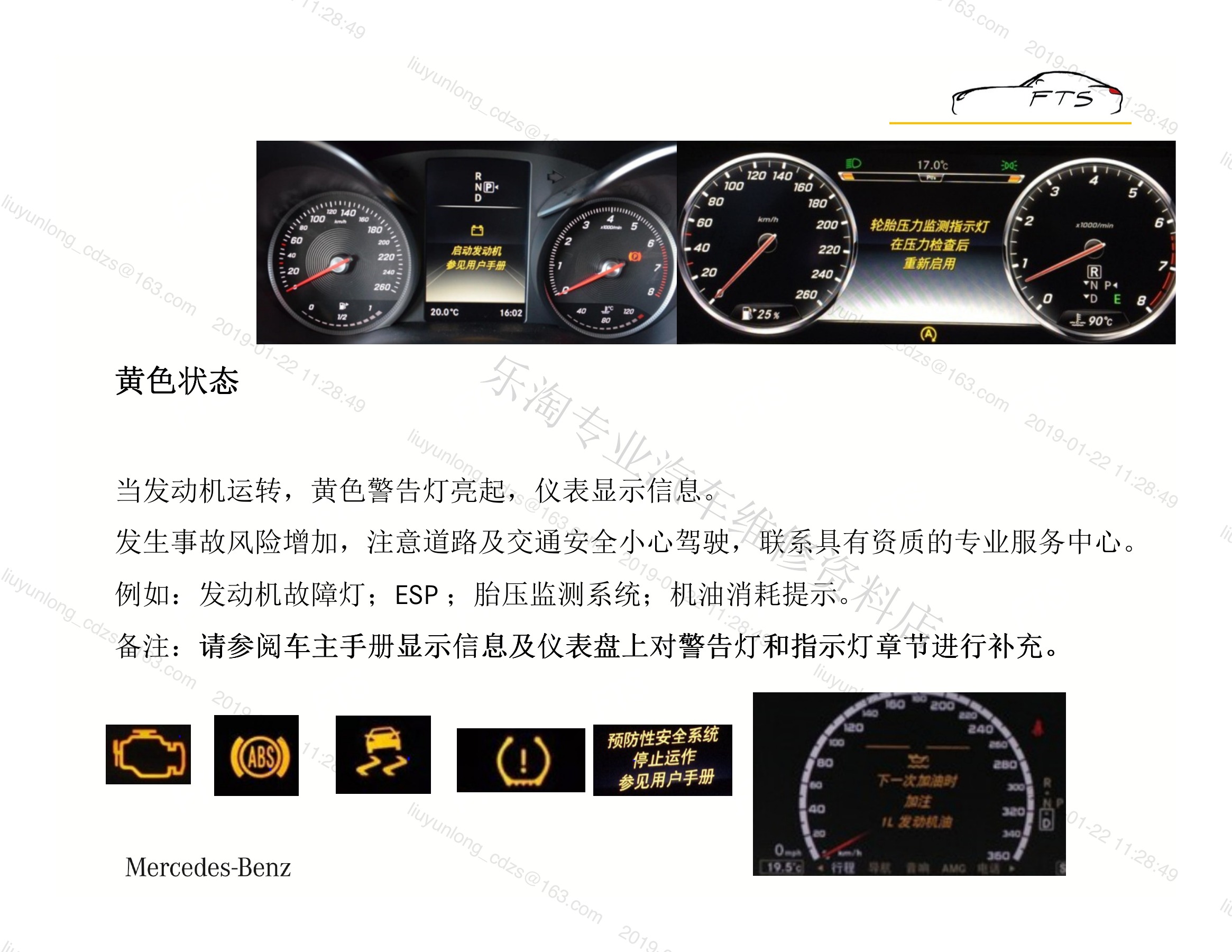

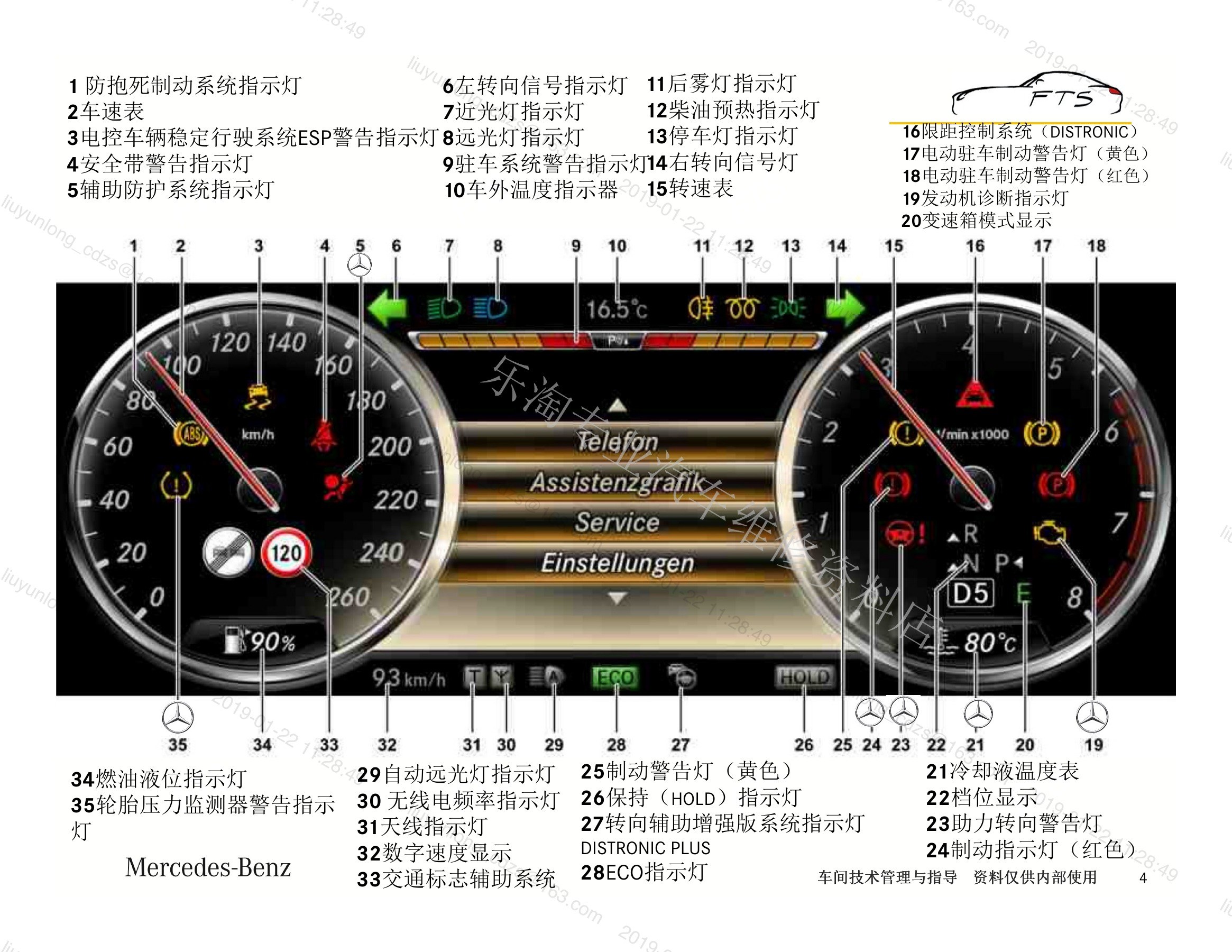

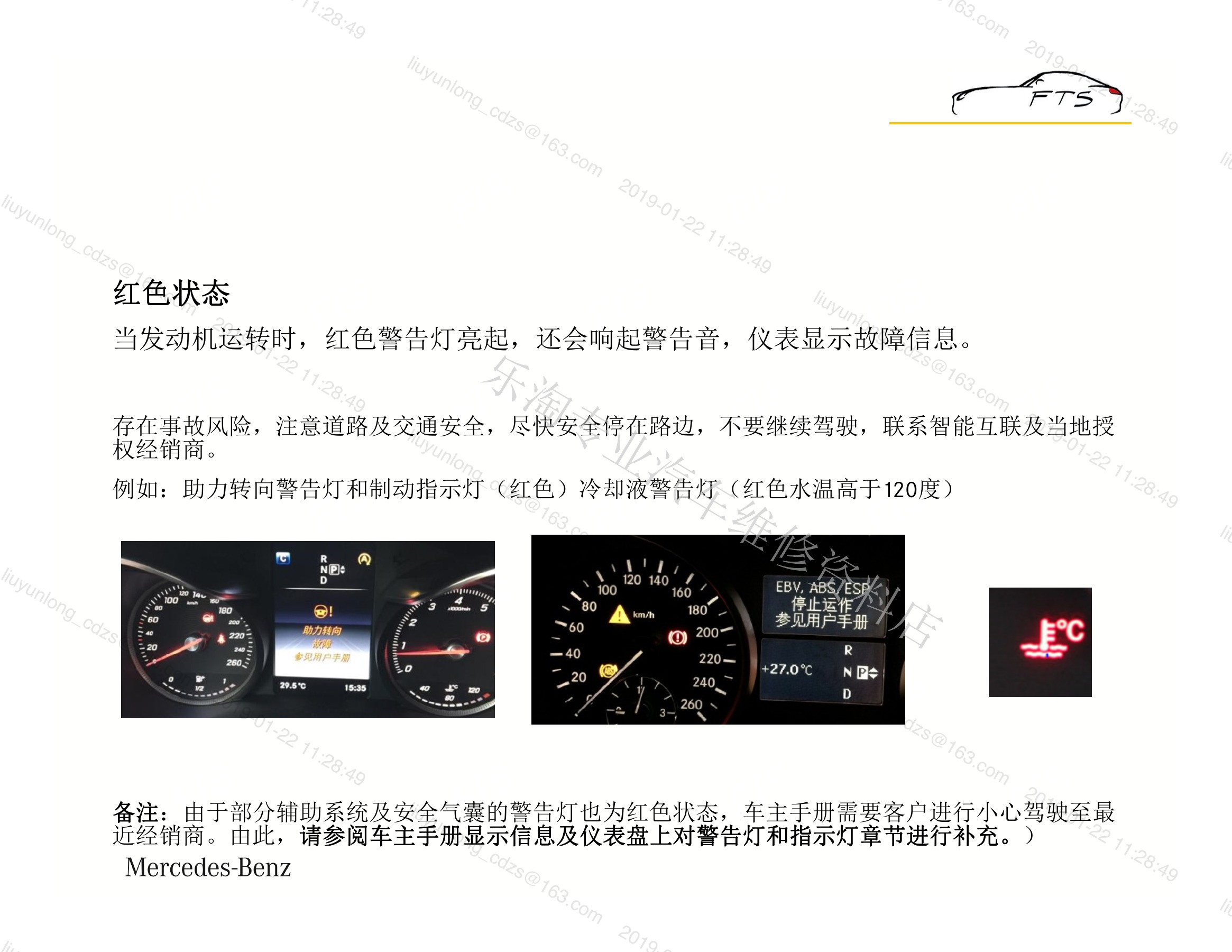

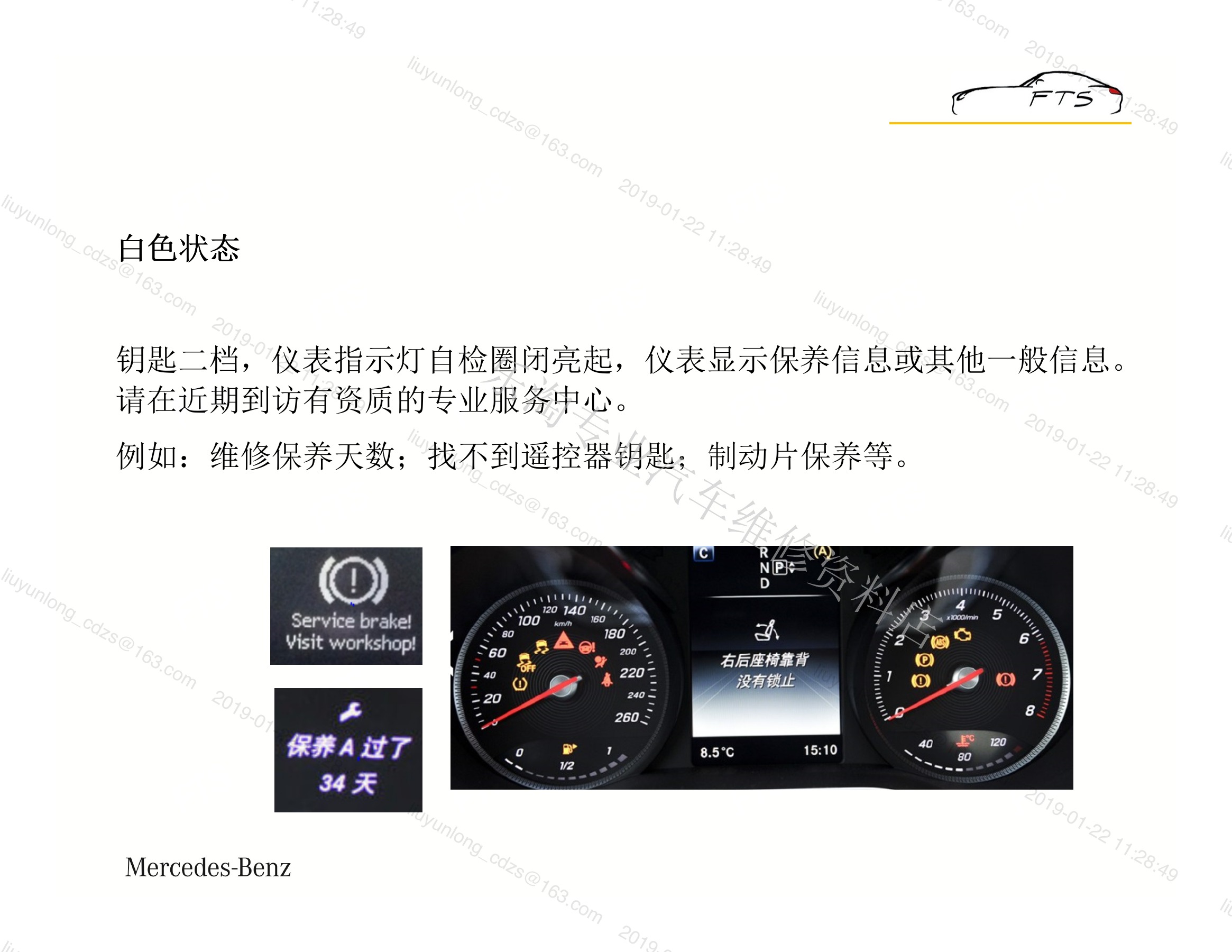

绿色、蓝色或白色通常用于功能开启和状态显示；黄色多表示系统受限、需要检查或允许谨慎行驶；红色常关联制动、转向、冷却、约束等严重状态，可能要求立即安全停车。不同车型和功能存在例外，不能把“红灯一定不能动、黄灯都能开”机械化。

二、点火自检亮灯是正常过程

点火接通时，多项警告灯会短时点亮以检查灯光和系统通信，发动机或驱动系统运行后应按逻辑熄灭。某灯自检阶段不亮，可能是显示故障或编码问题；一直不灭则查看相应文字和报码。清码不能替代验证灯在自检与故障状态都能正确显示。

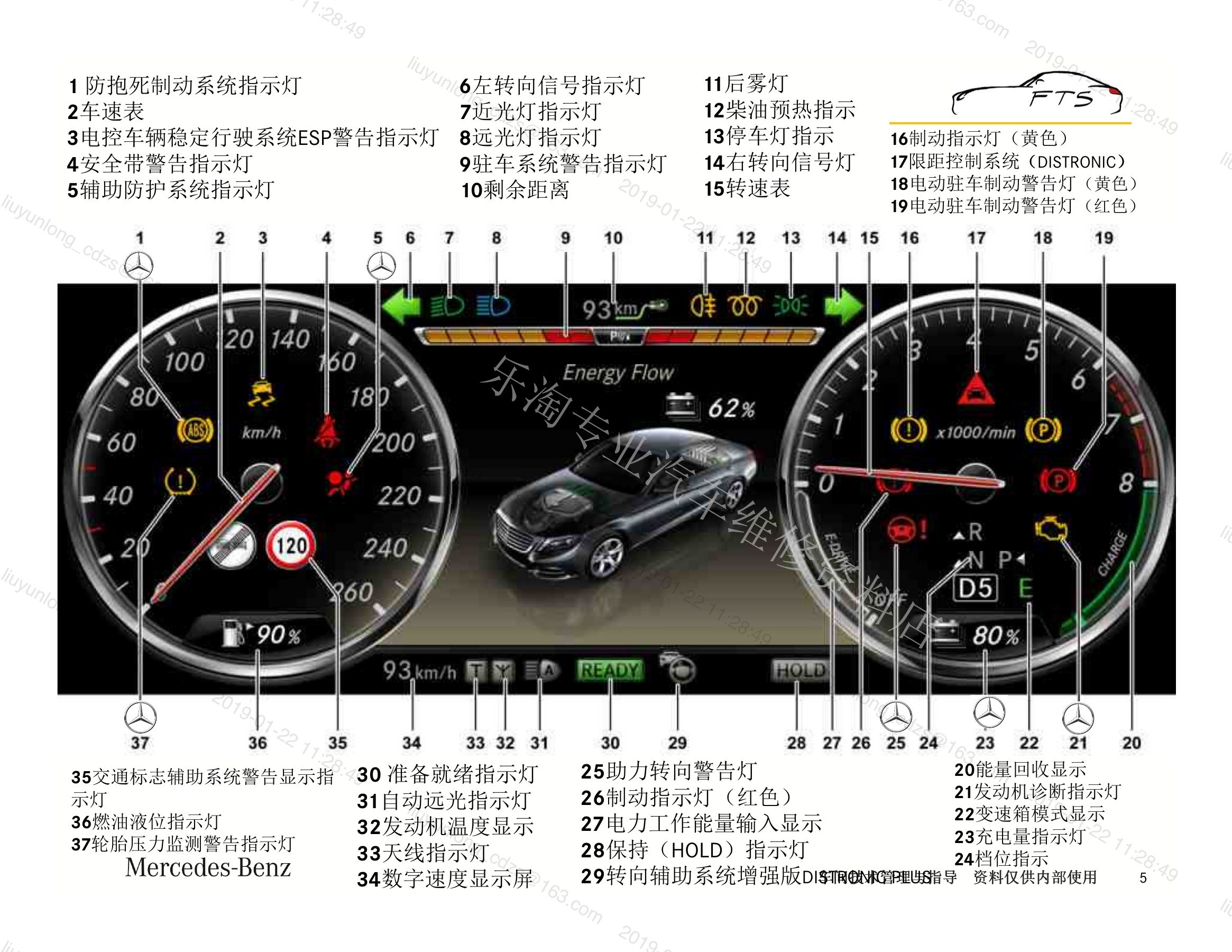

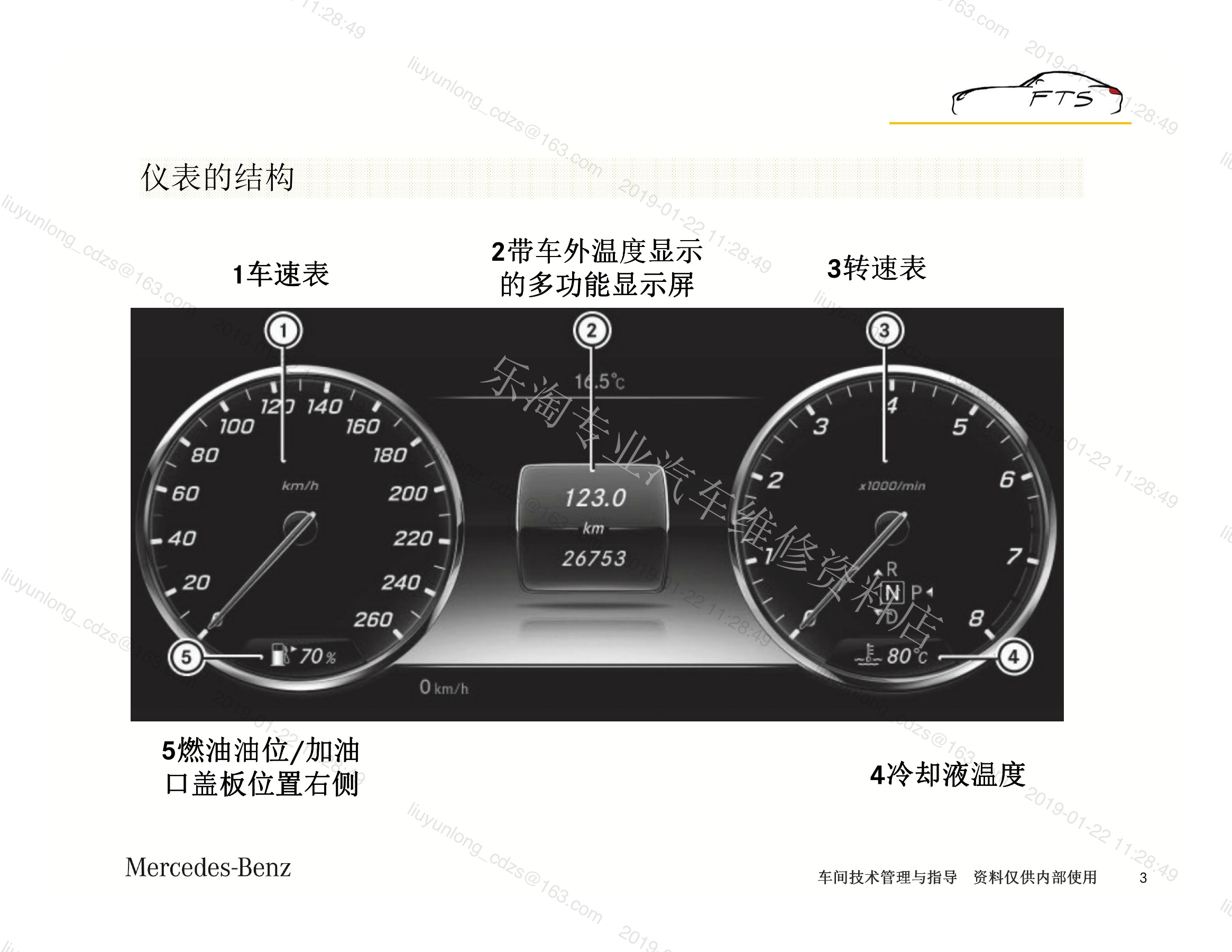

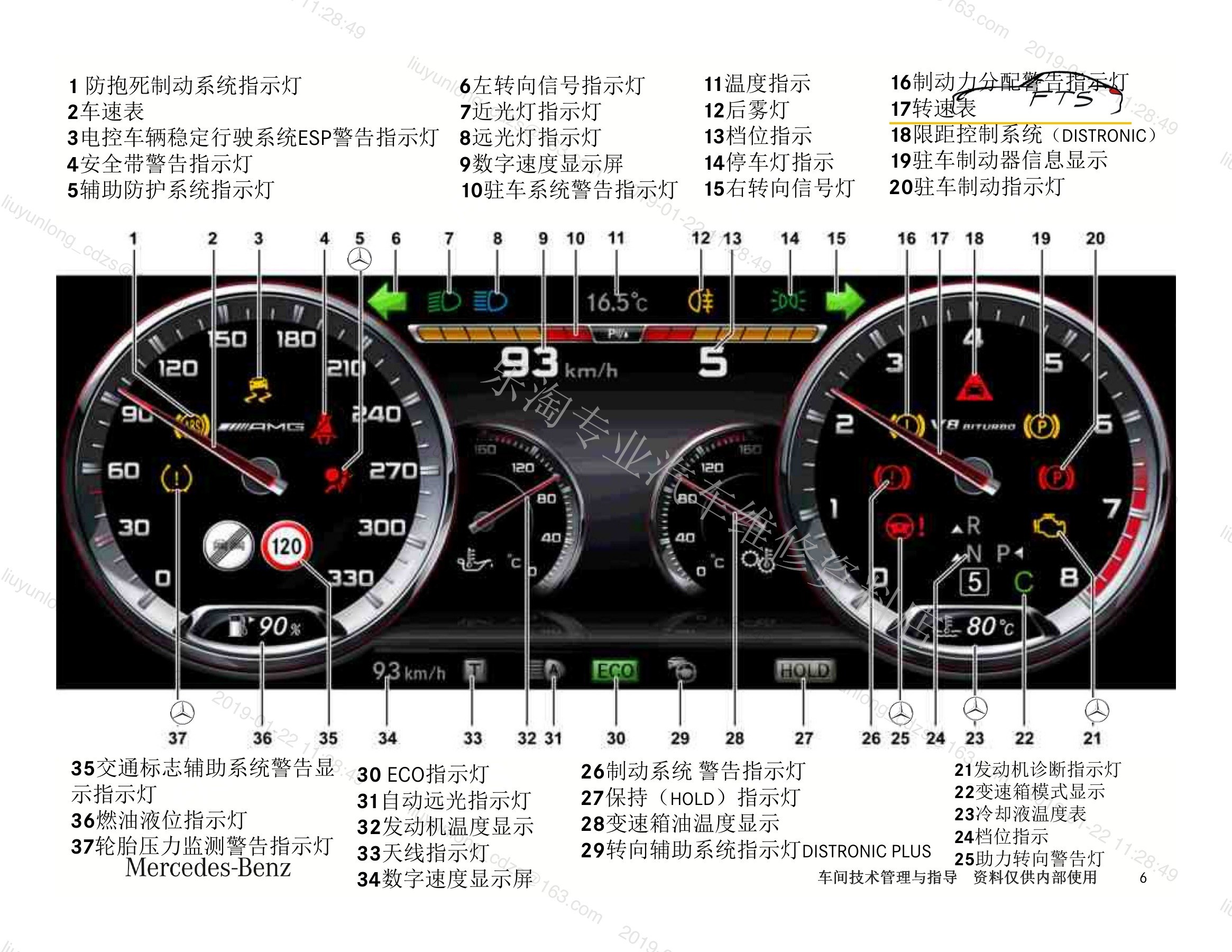

三、仪表只是信息终端

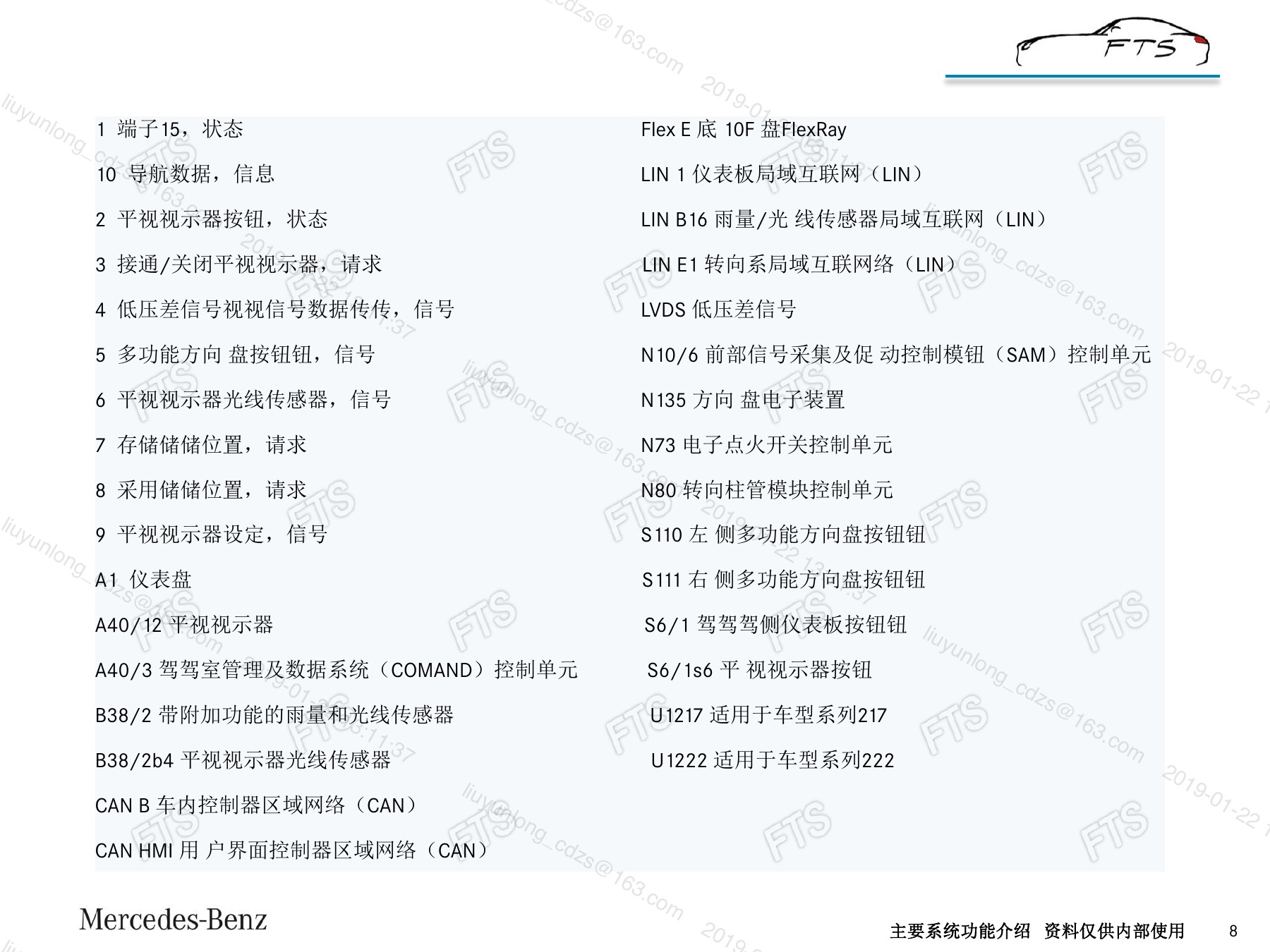

制动、ESP、SRS、发动机、转向和胎压等状态来自各自控制单元，经过CAN/FlexRay与网关传给仪表。仪表点亮警告并不说明仪表本体故障。先读取全车报码和源模块实际值；若源状态正确而仪表显示错误，再检查网络、编码和仪表图像生成。

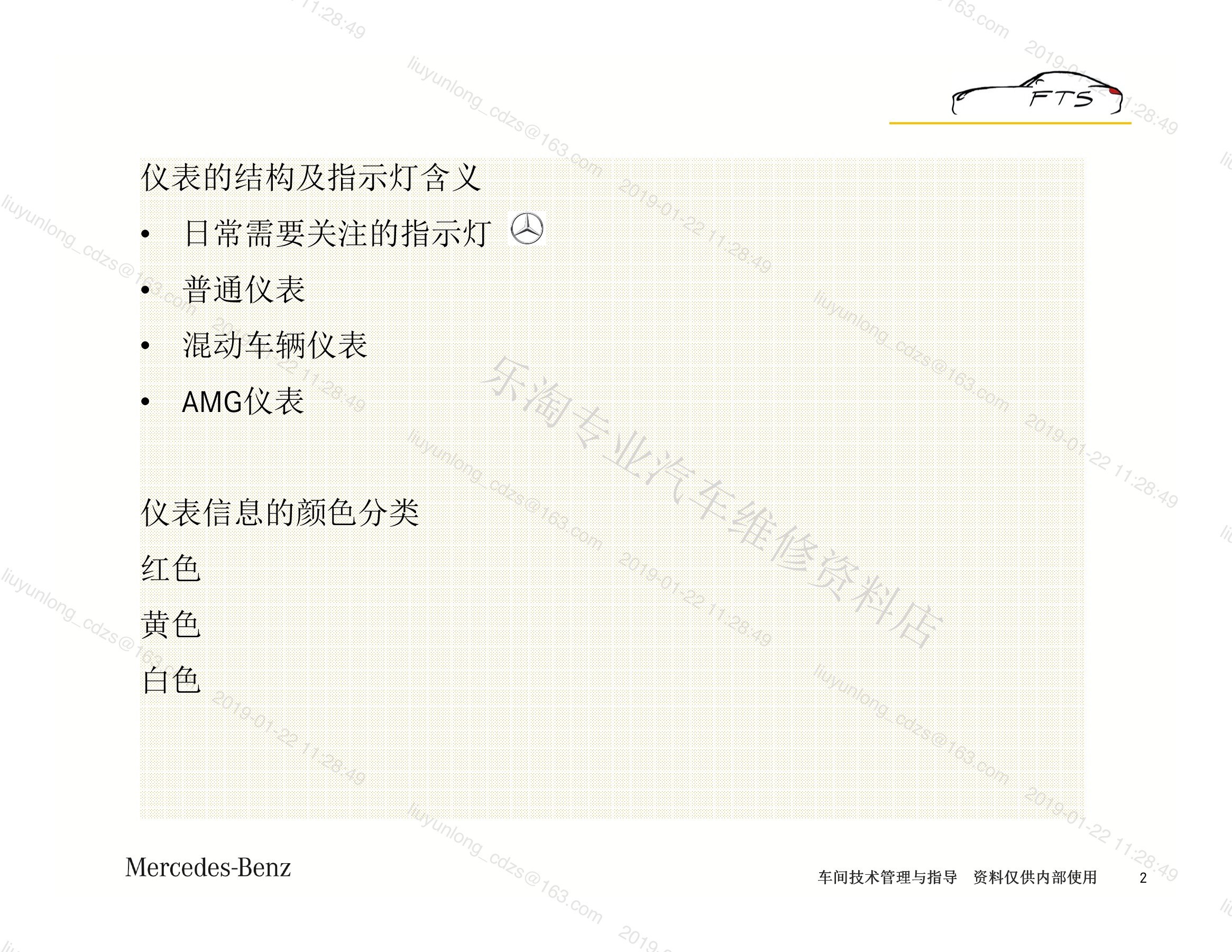

四、混动与AMG仪表为什么不同

混动车型增加电量、能量流、READY和回收功率；AMG车型可能增加变速箱油温、驾驶模式、换挡与性能显示。同一图标在不同动力版本周围的内容也不同。诊断和更换仪表必须按VIN完成车型配置，错误编码会缺少页面或显示不存在的功能。

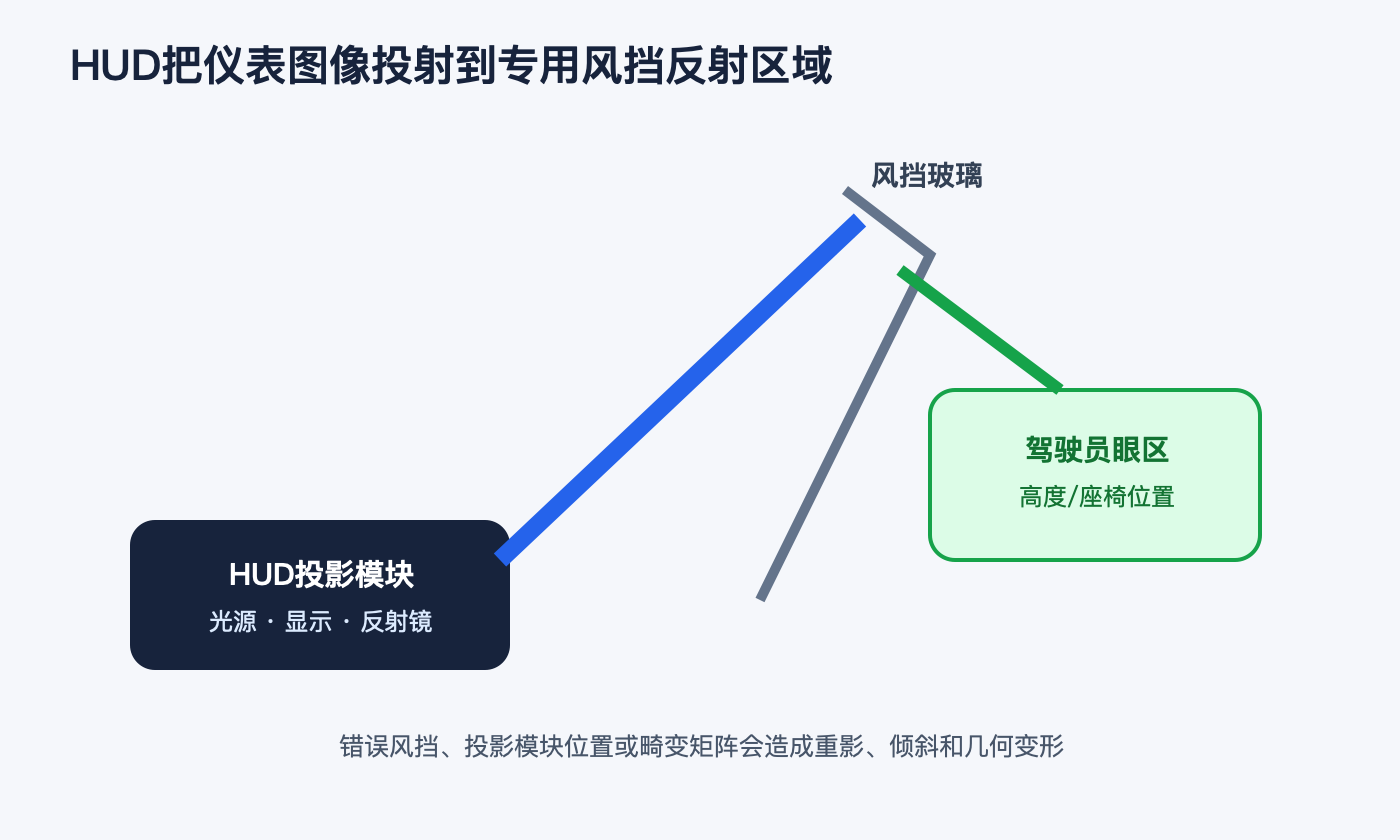

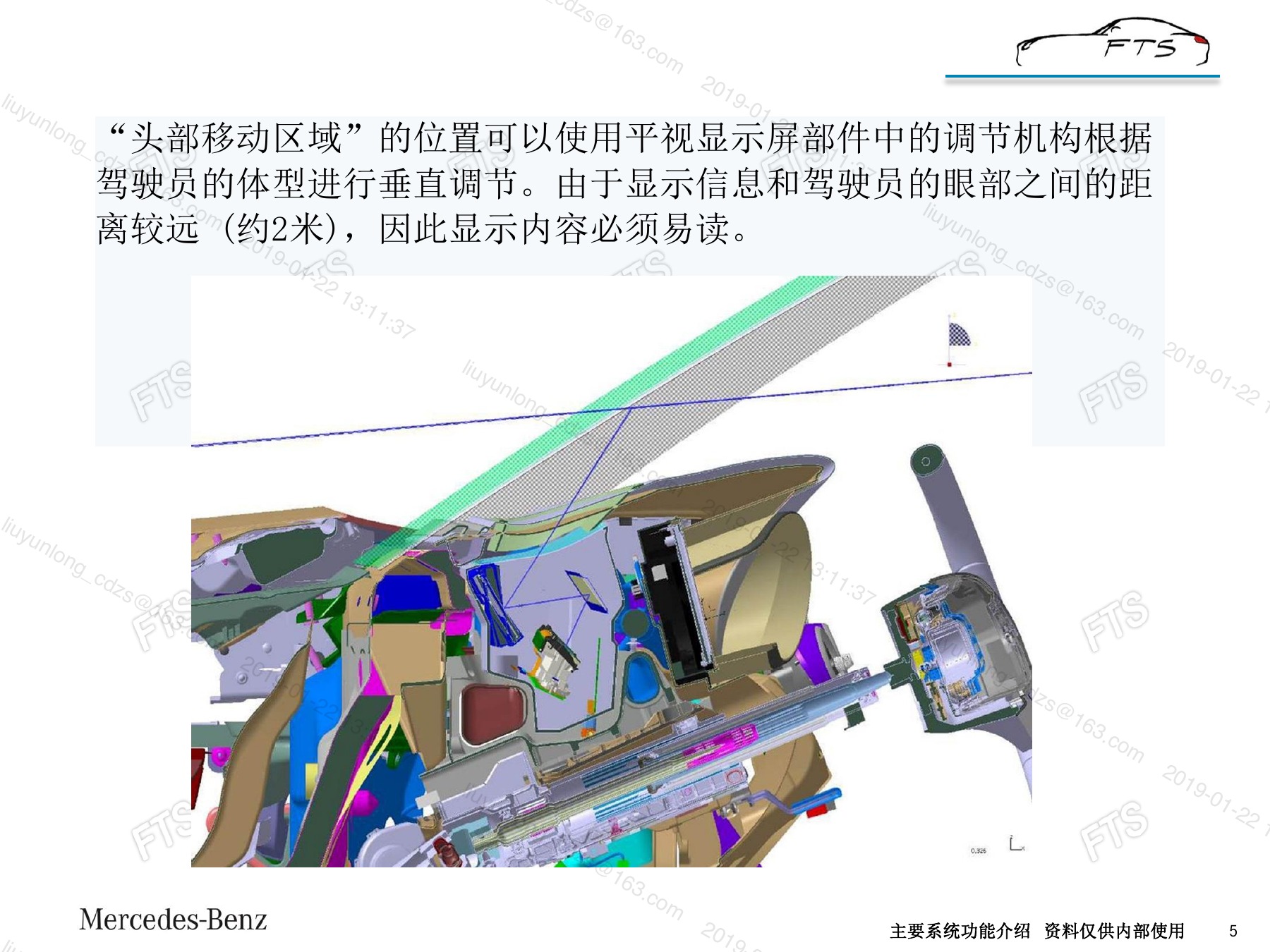

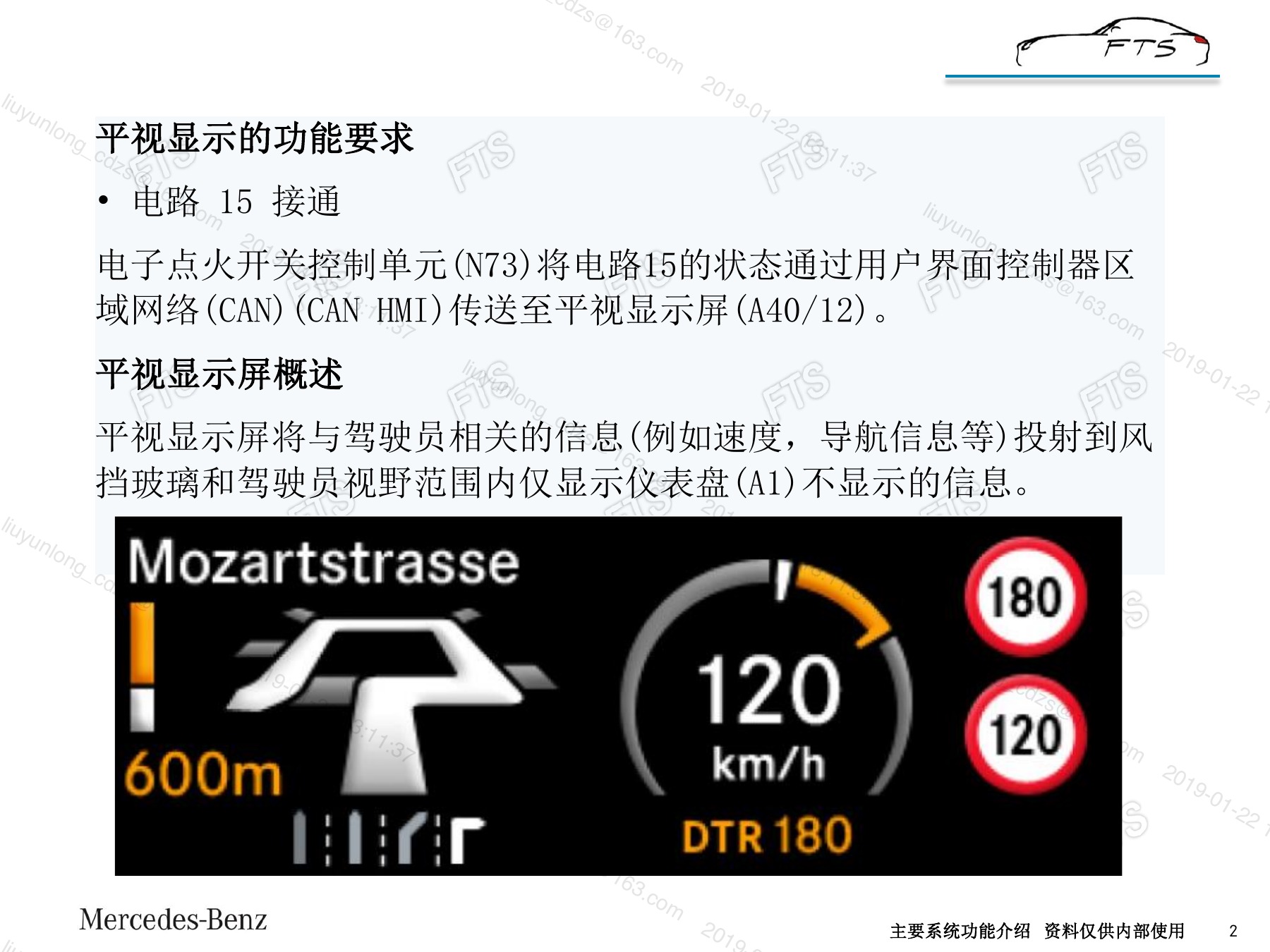

五、HUD如何形成悬浮图像

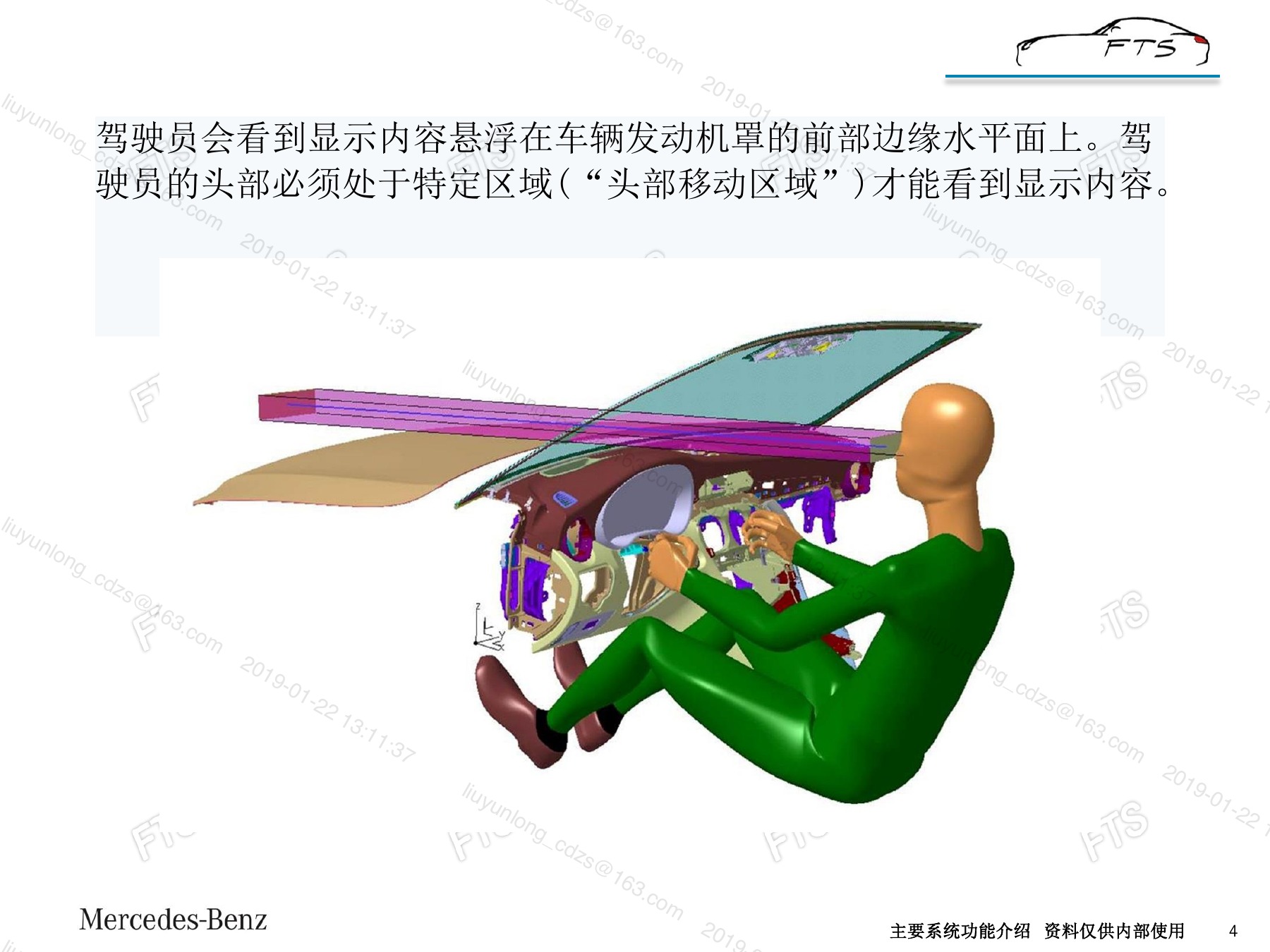

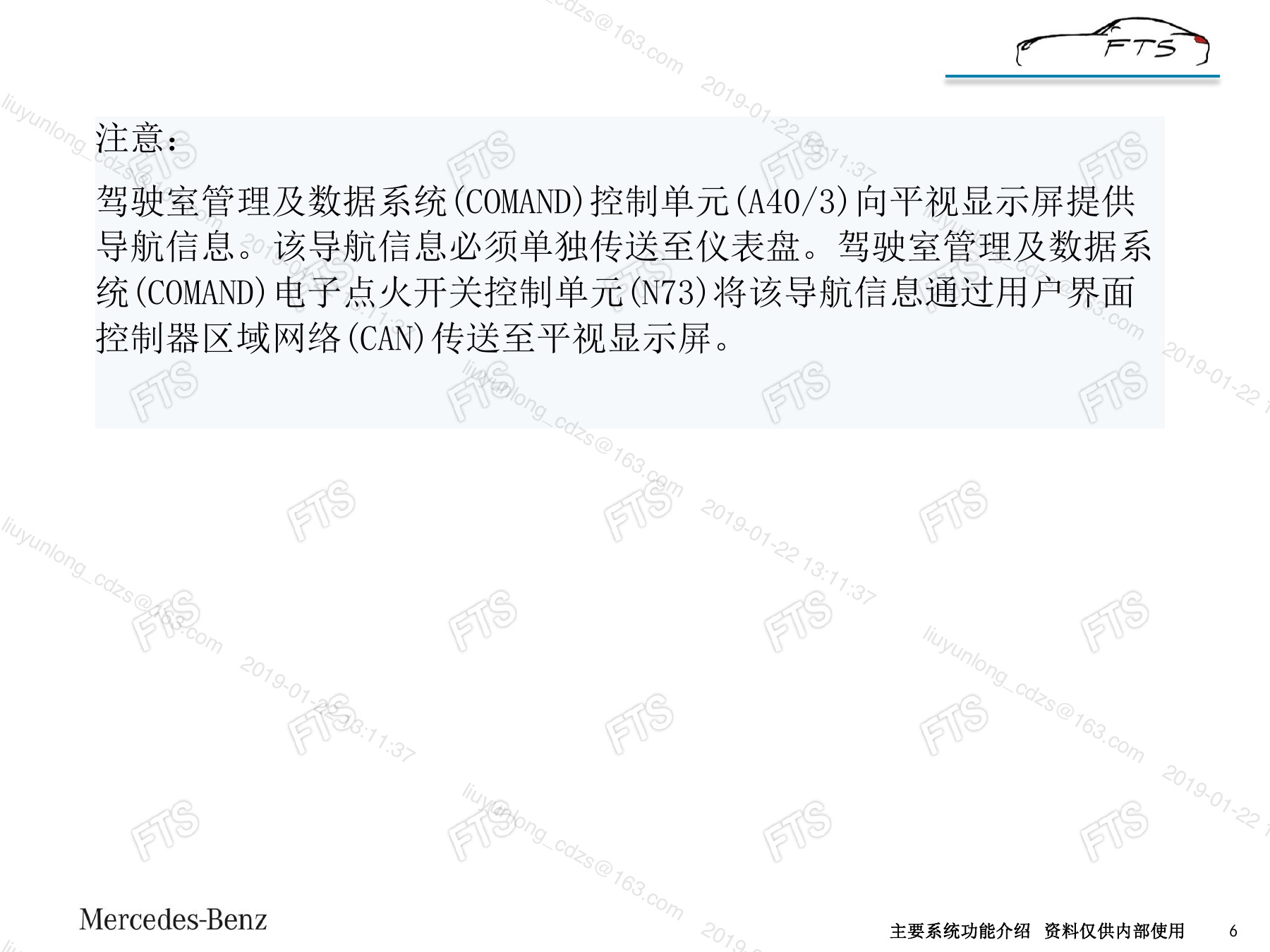

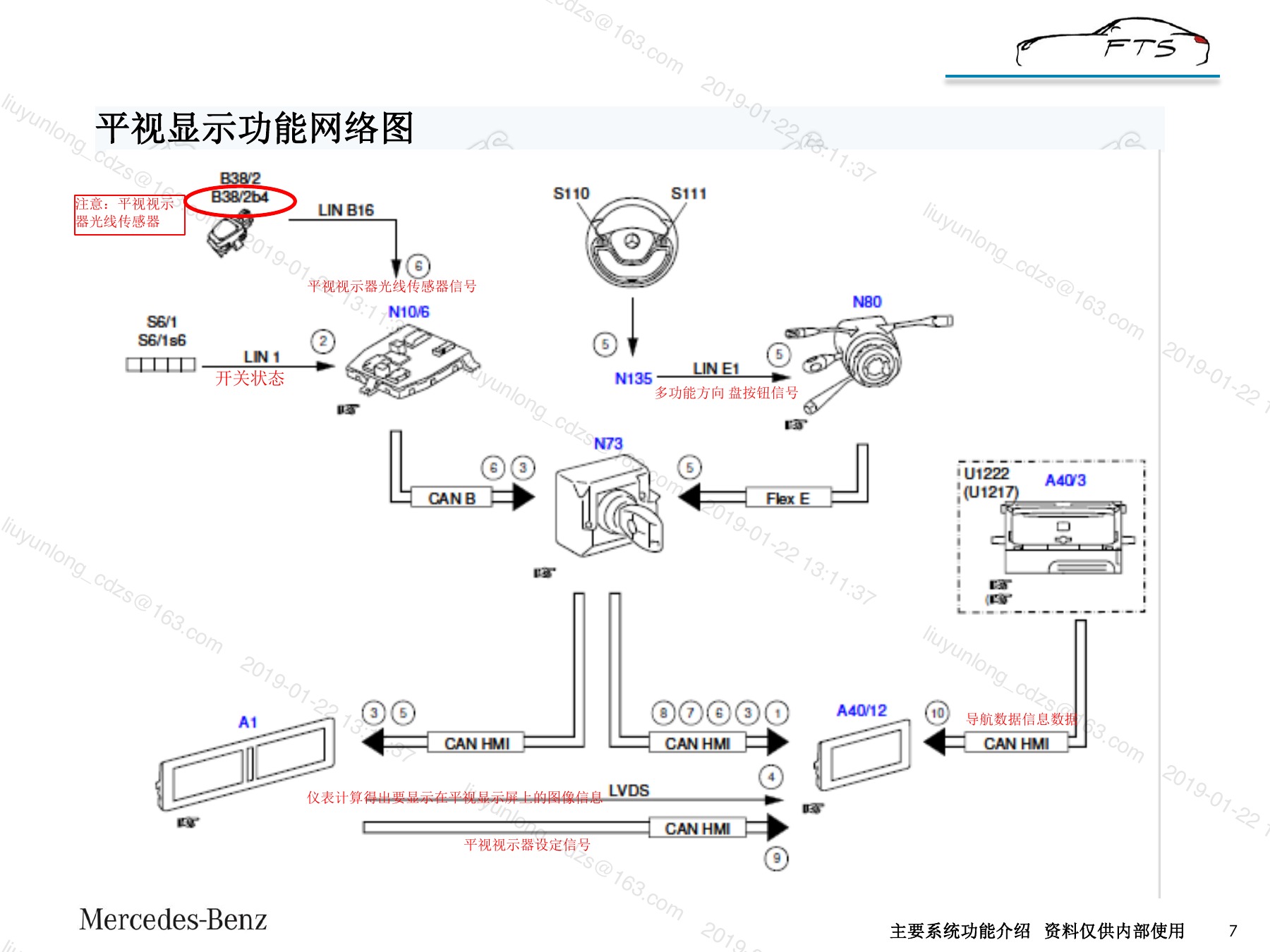

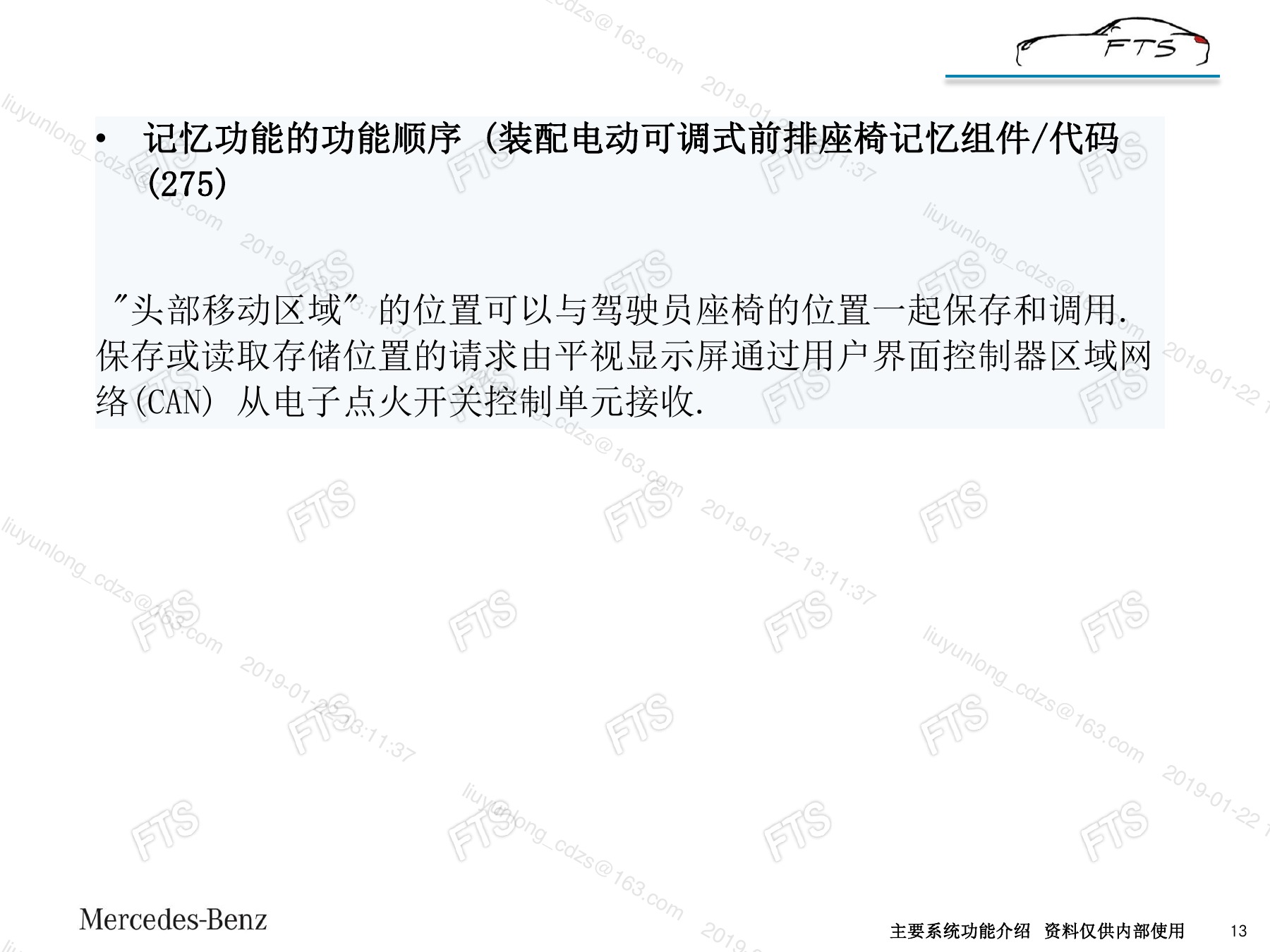

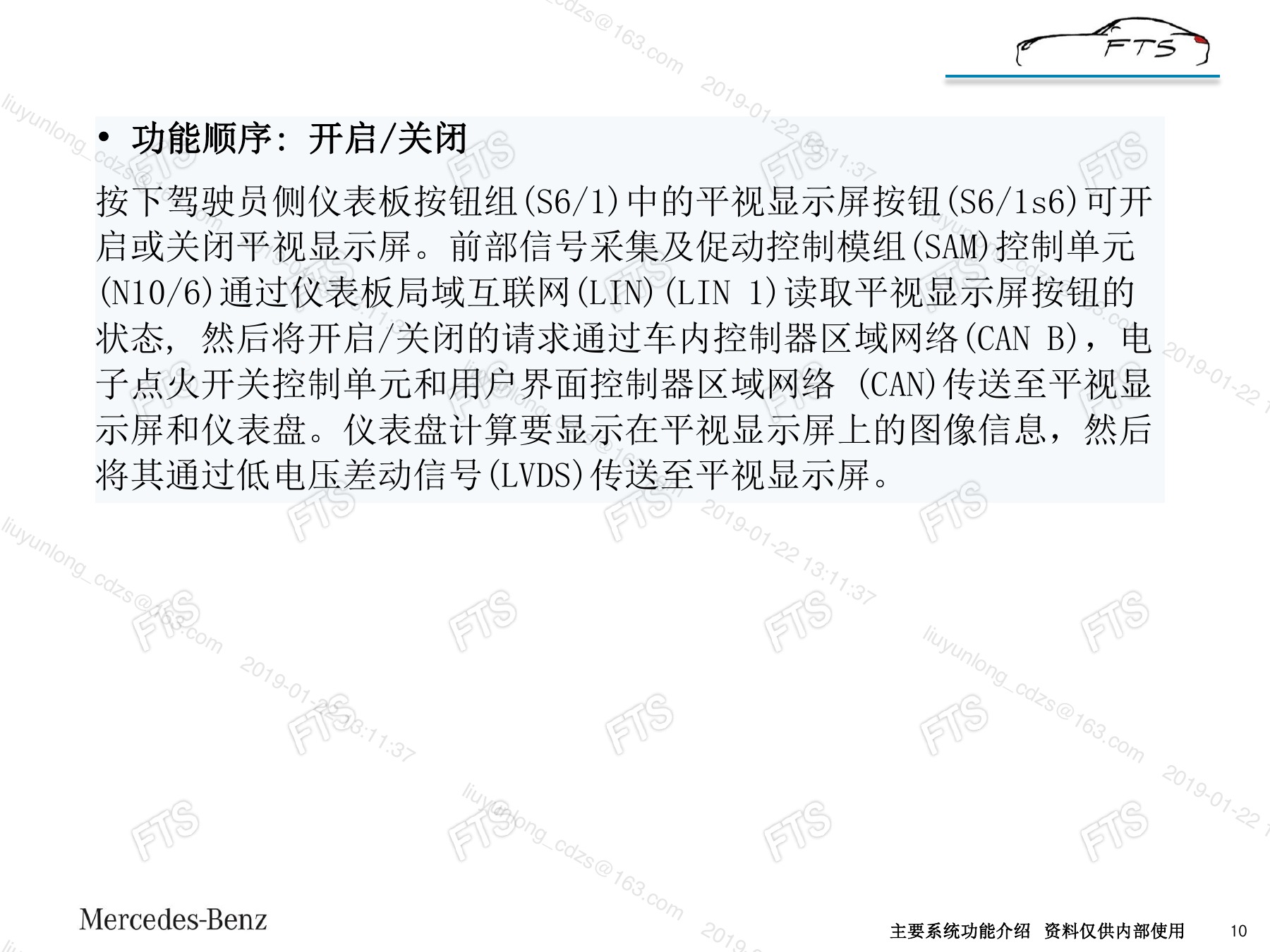

仪表或主机生成车速、导航和辅助信息，经视频链路送到HUD模块。光源与显示器经过内部反射镜投向风挡的专用区域，驾驶员看到的虚像像是悬浮在车前。座椅高度和头部位置超出眼区，图像会变暗、被切掉或完全不可见。

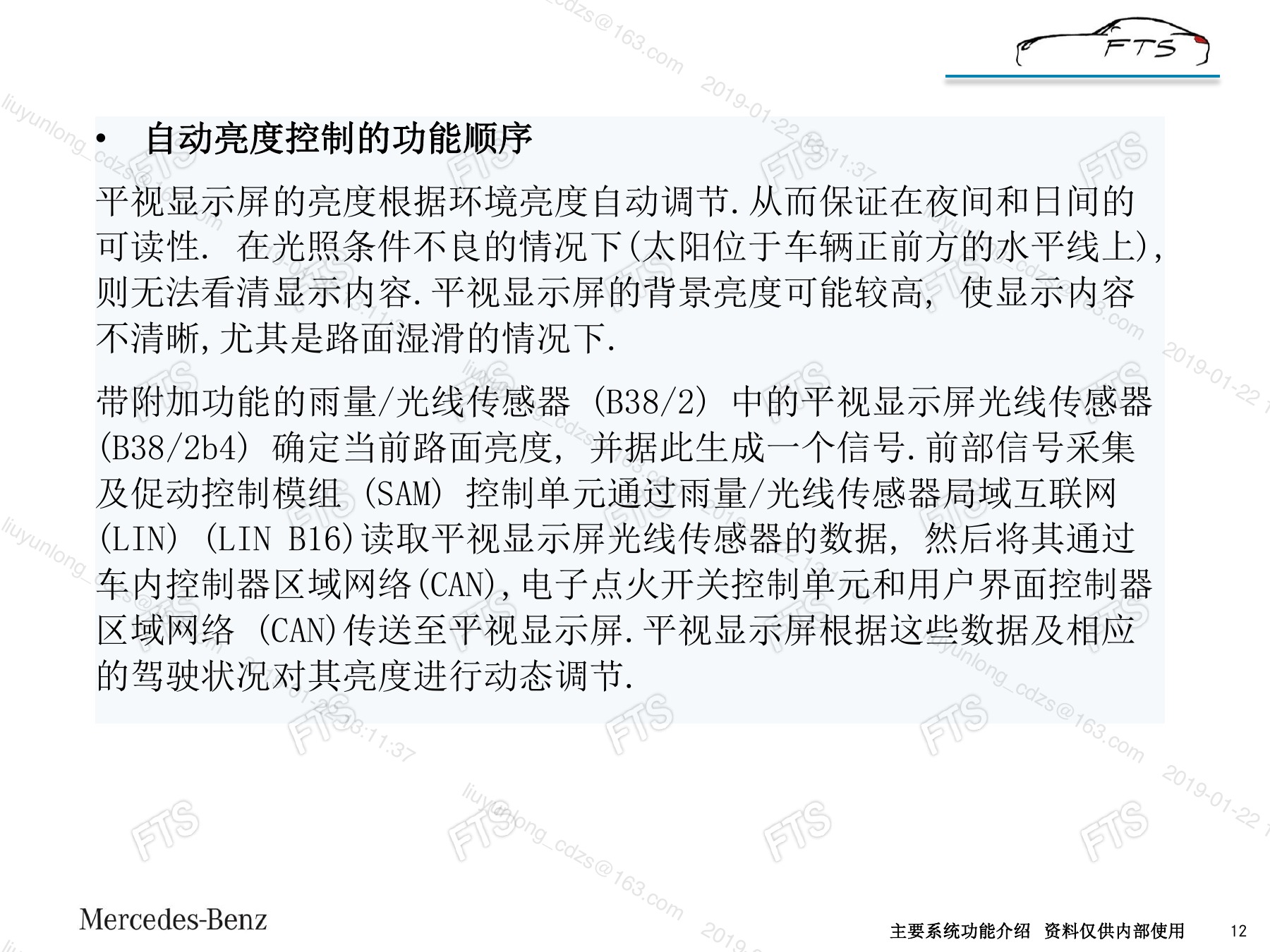

六、亮度为什么会自动变化

HUD结合环境光和路面亮度自动调节，夜间降低背景亮度，强日光下提高可见度。雨量/光线传感器、前SAM、网络与HUD共同参与。客户抱怨“白天太暗”时，先检查传感器遮挡、仪表亮度设置、太阳镜偏振和挡风玻璃，而不是直接换投影模块。

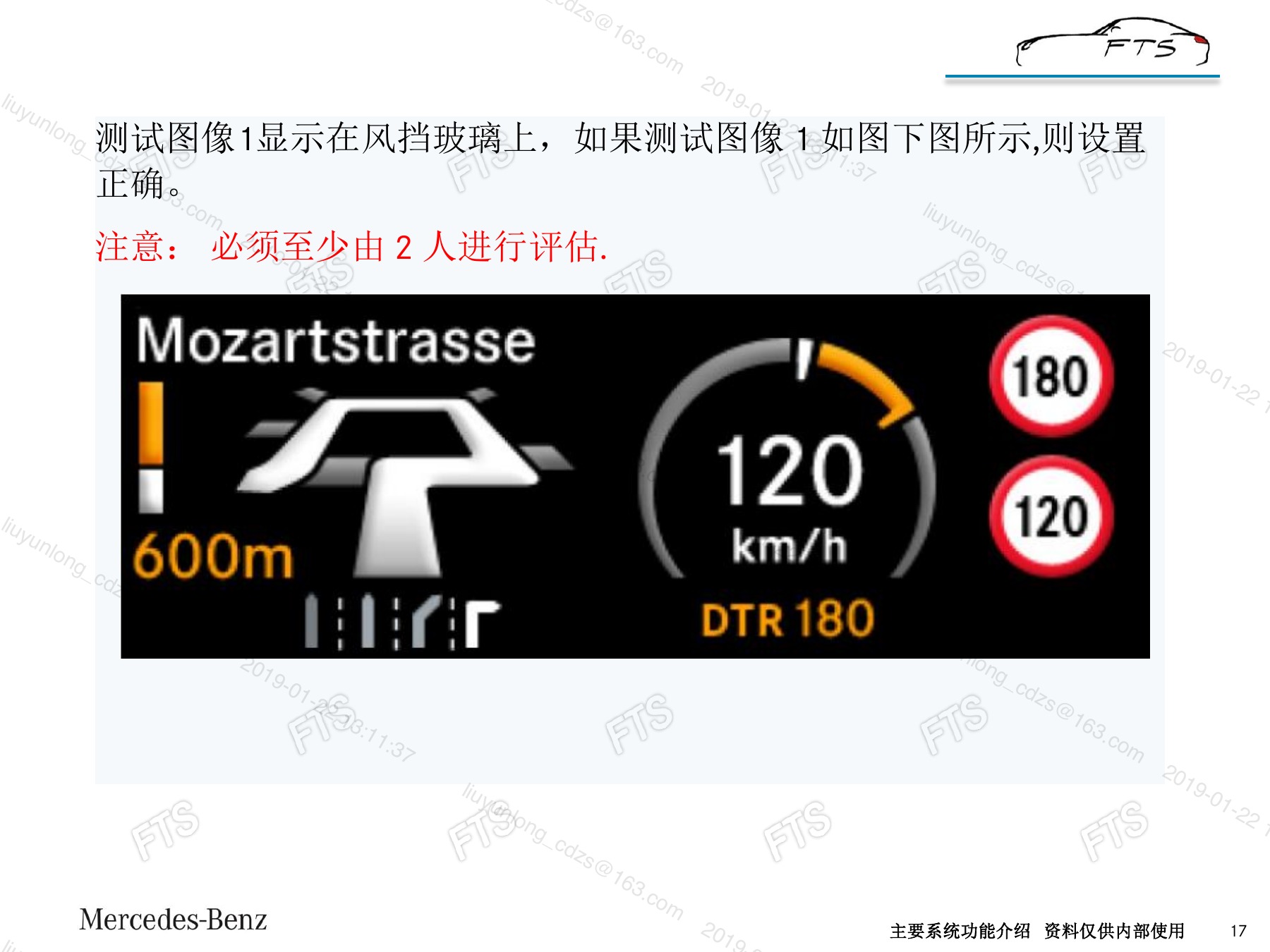

七、重影、弯曲和倾斜的常见原因

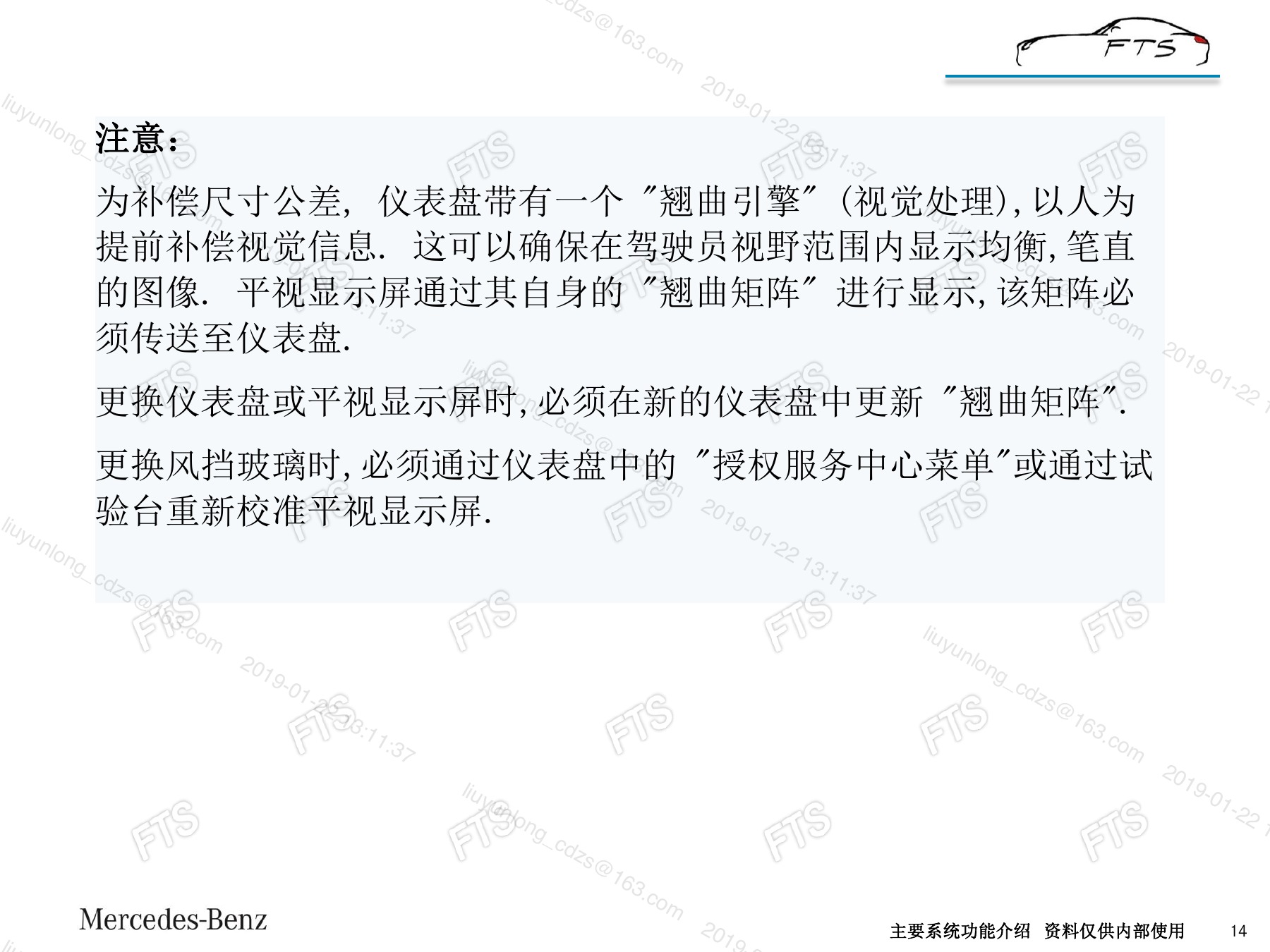

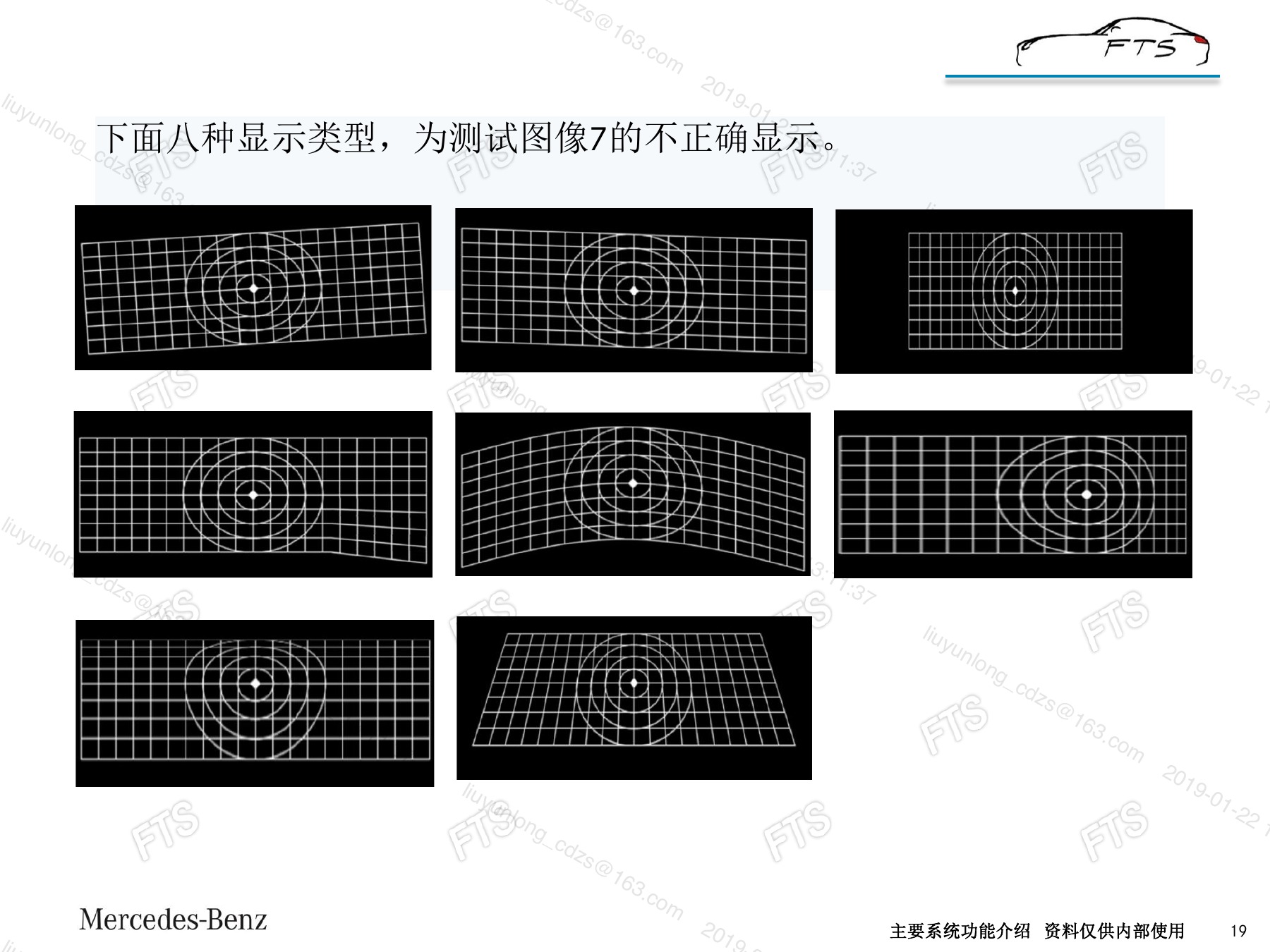

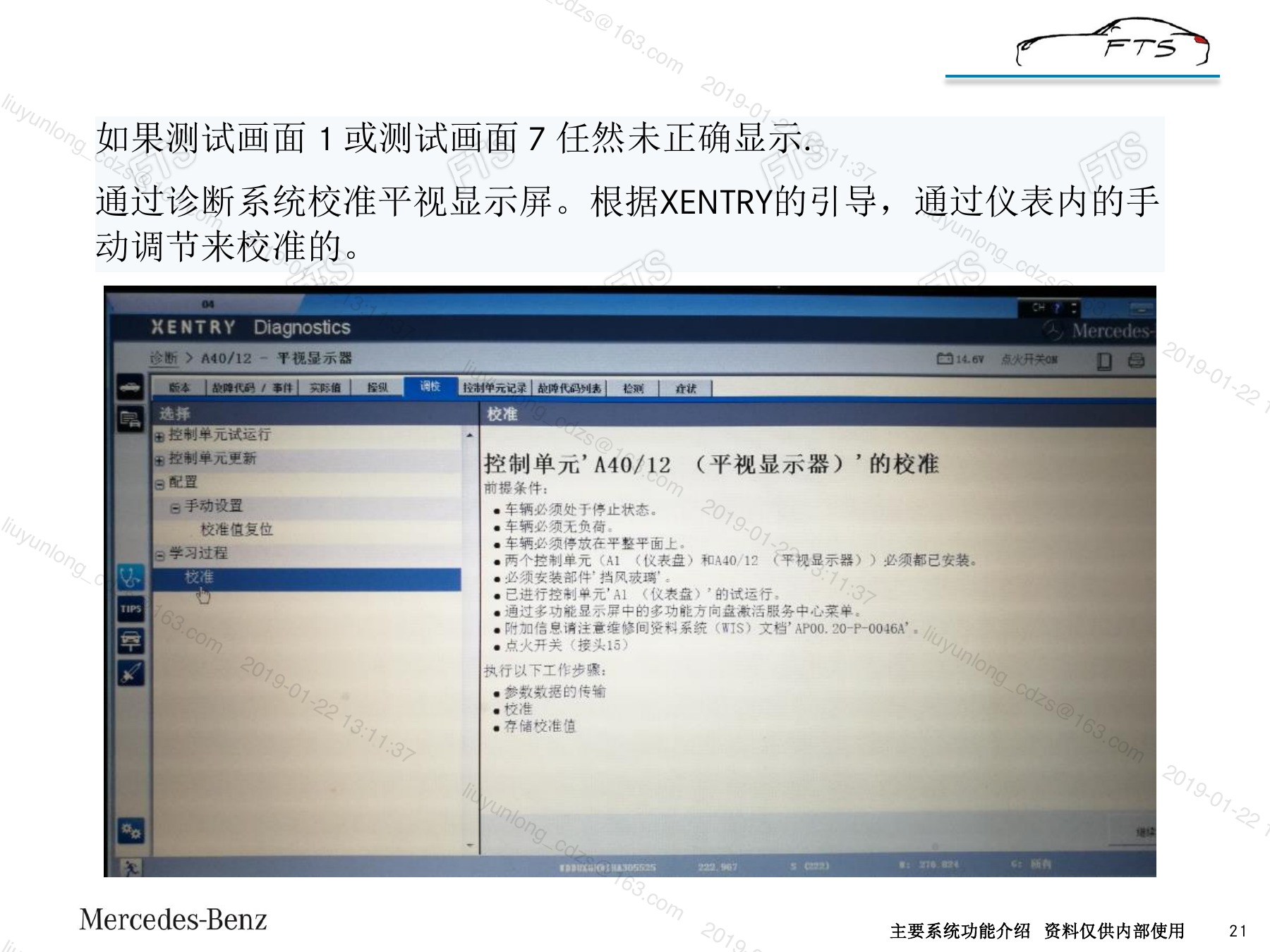

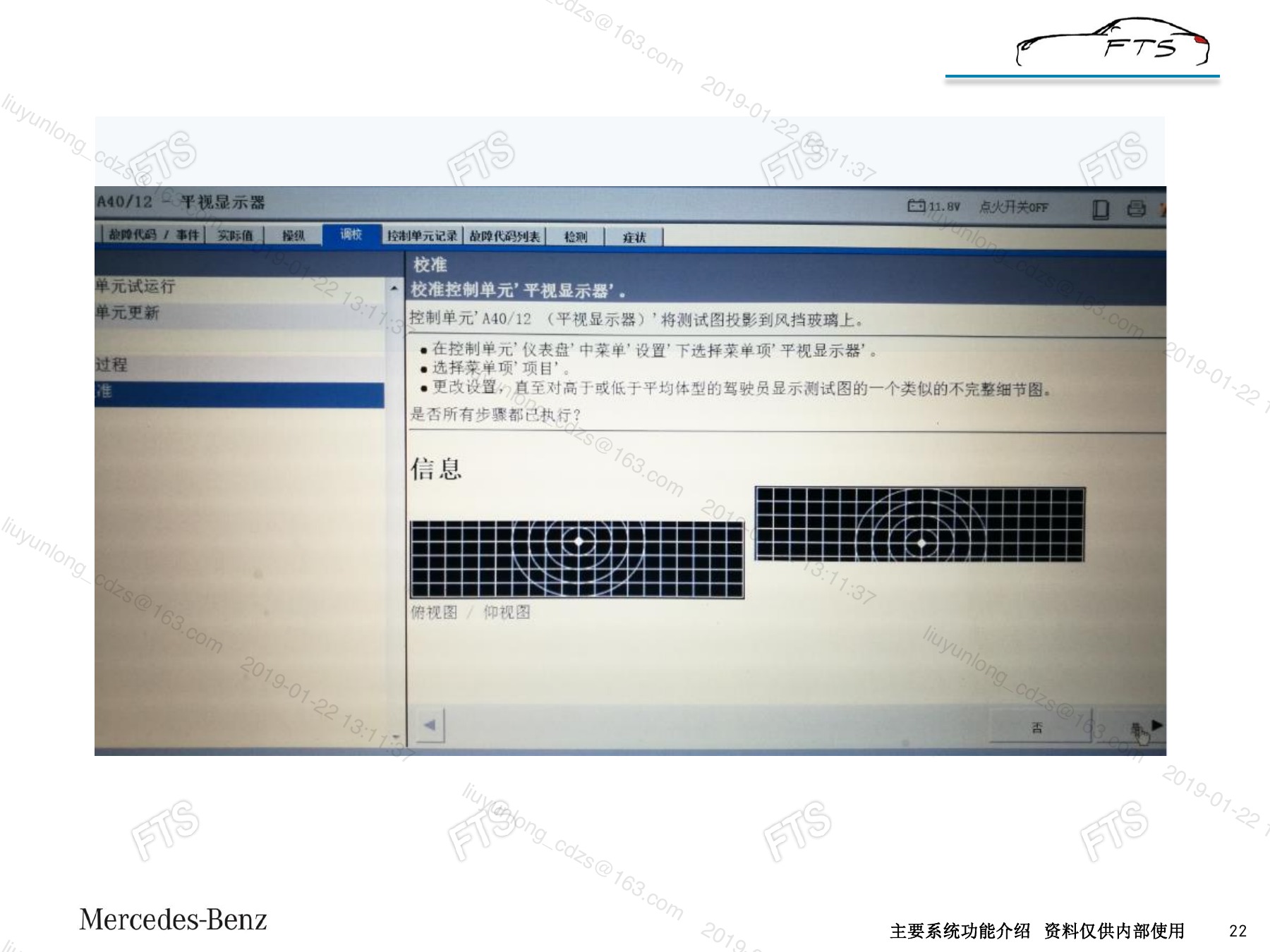

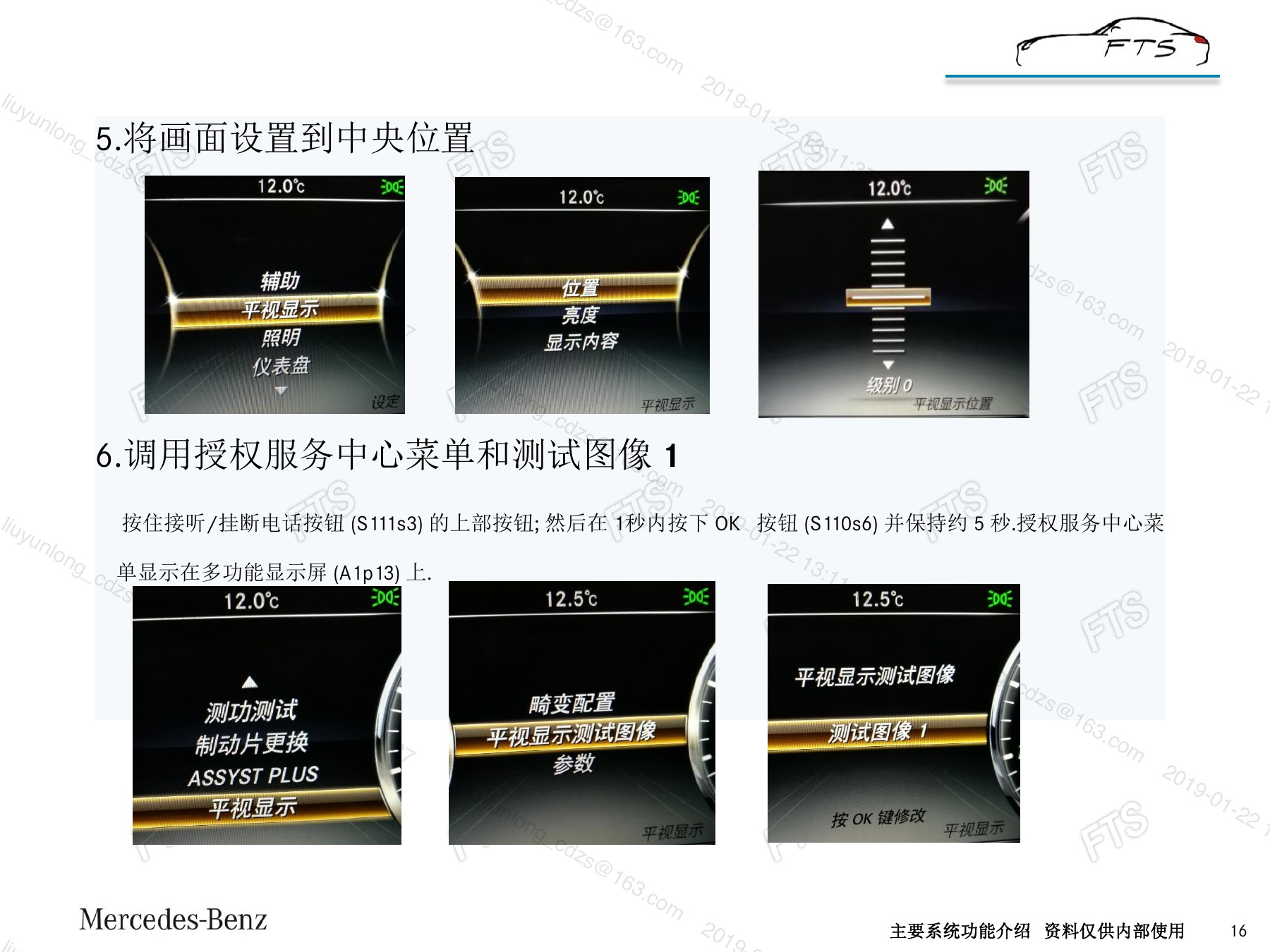

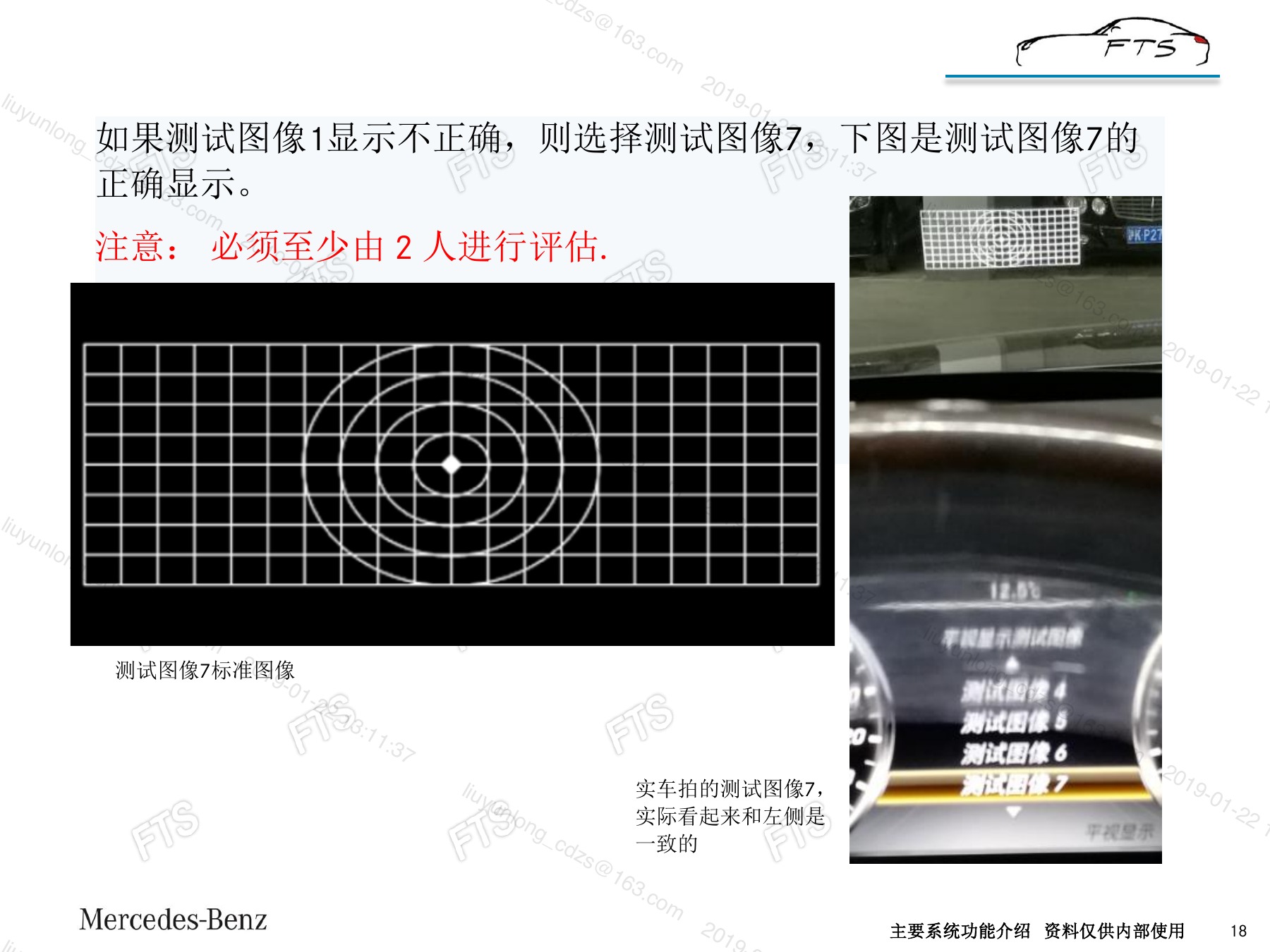

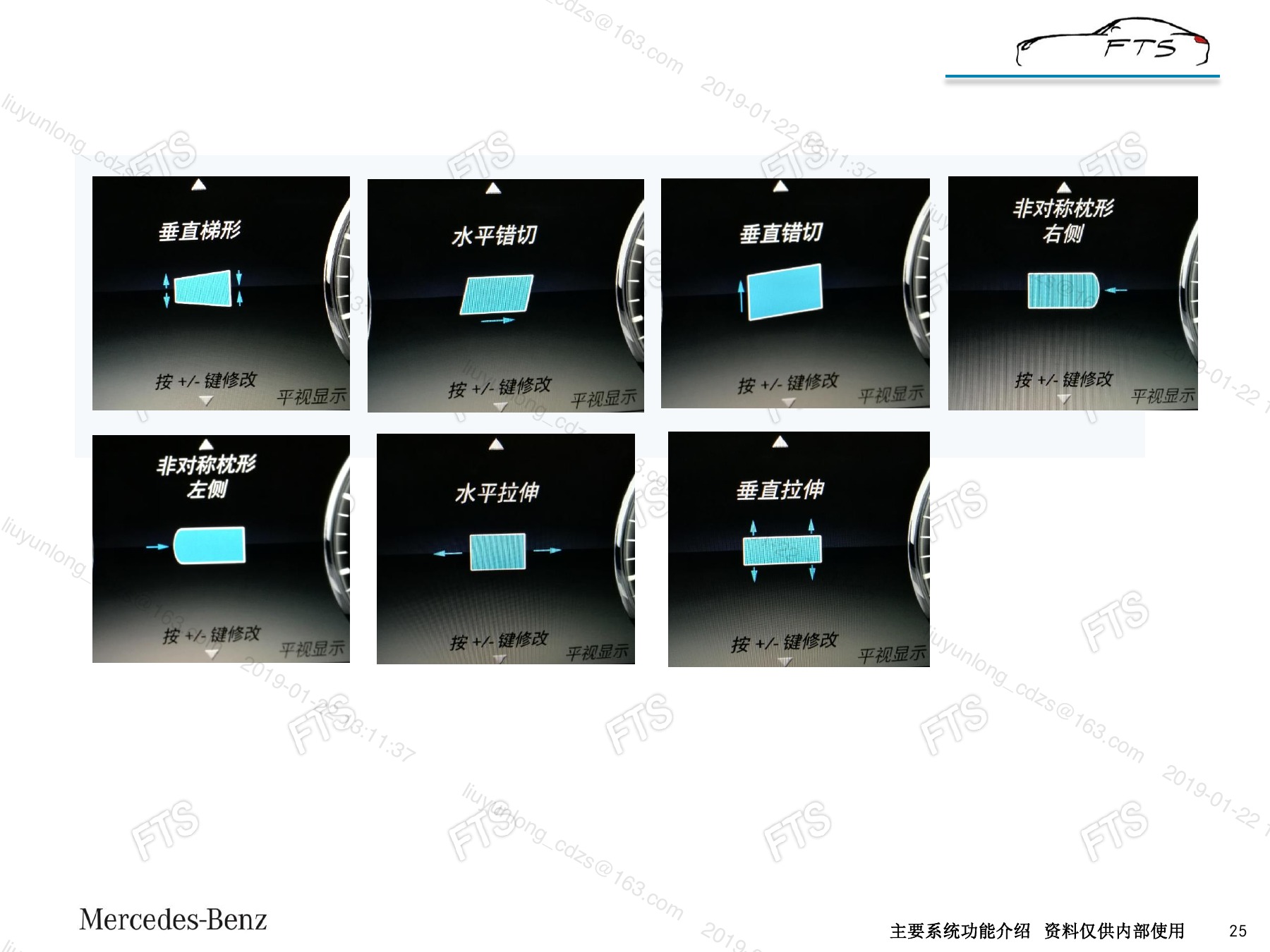

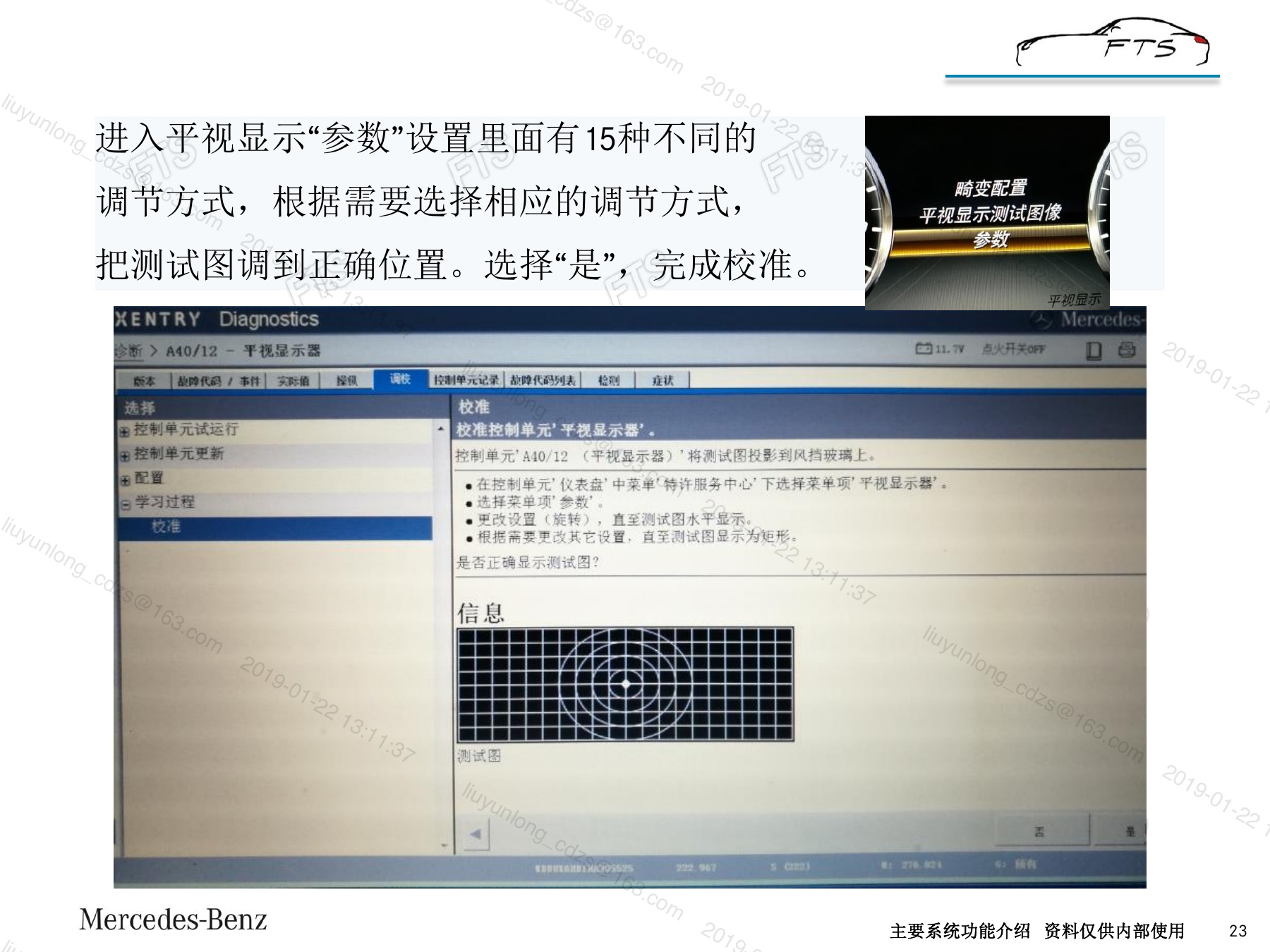

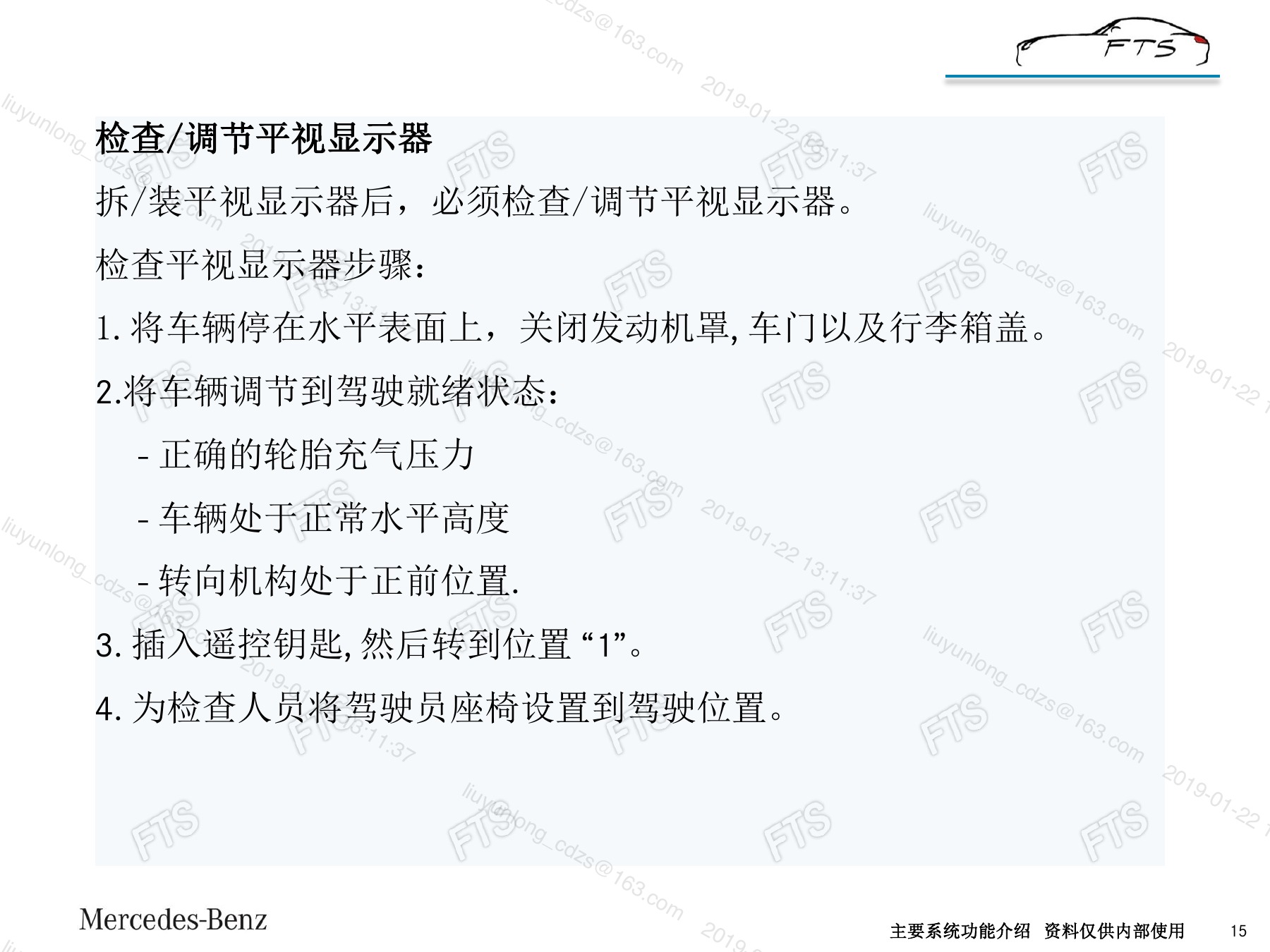

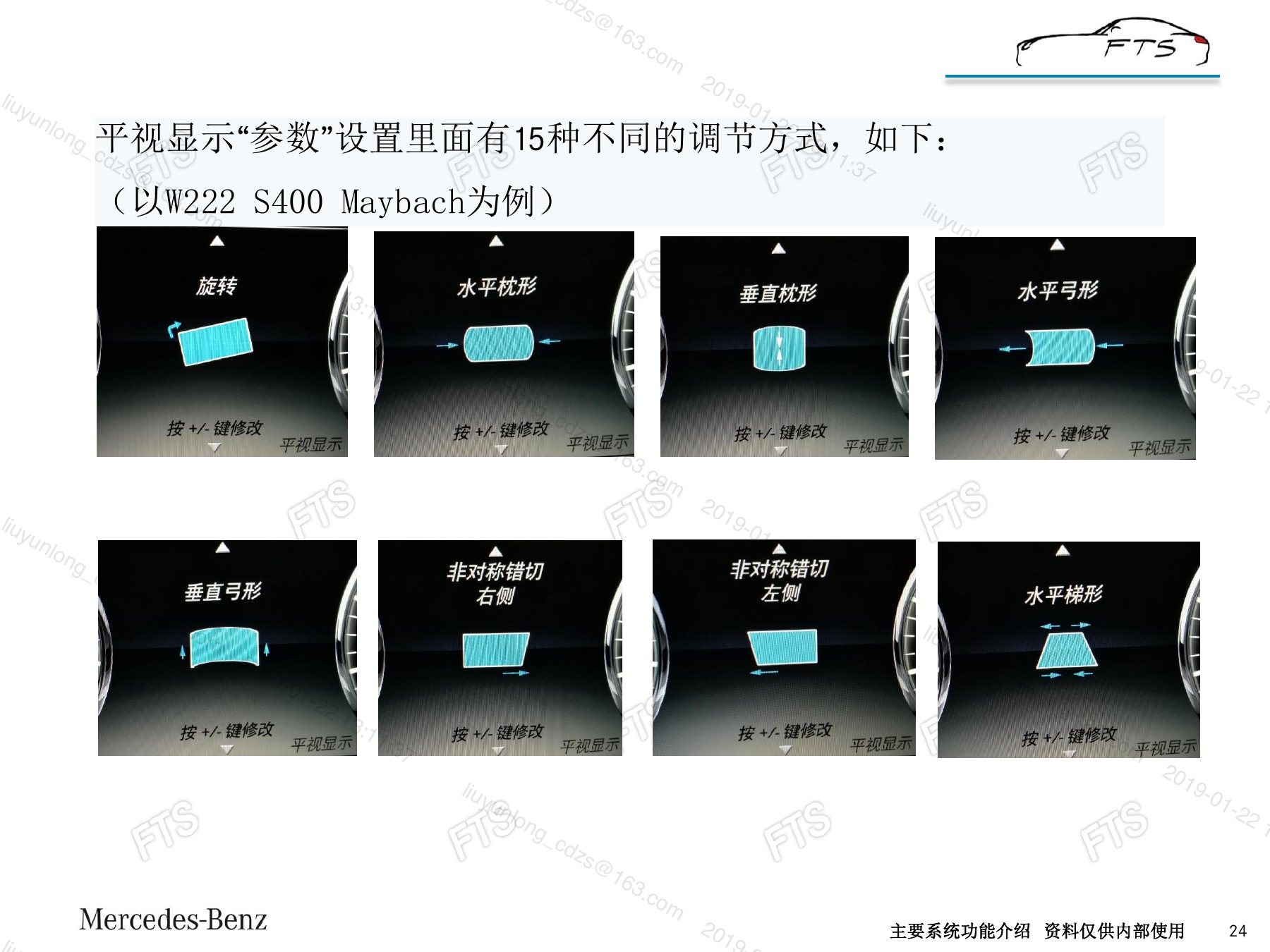

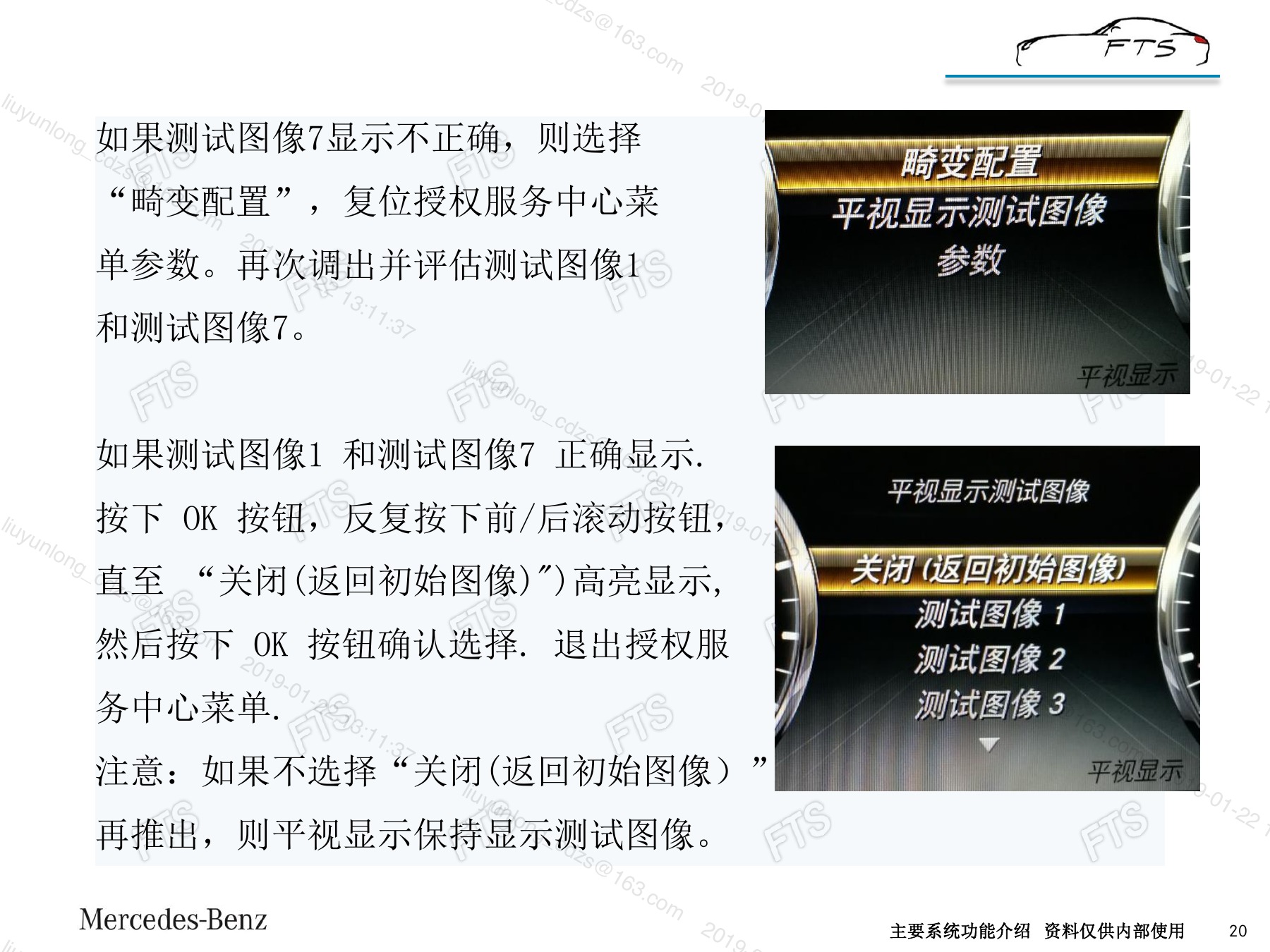

HUD专用风挡具有匹配的光学楔角，使用非适配玻璃会产生双影。投影模块安装位置、仪表台变形、调节机构和畸变补偿矩阵错误，会造成倾斜、弯曲或左右不对称。更换风挡、仪表或HUD后，应按车型流程检查并调节，必要时更新畸变矩阵。

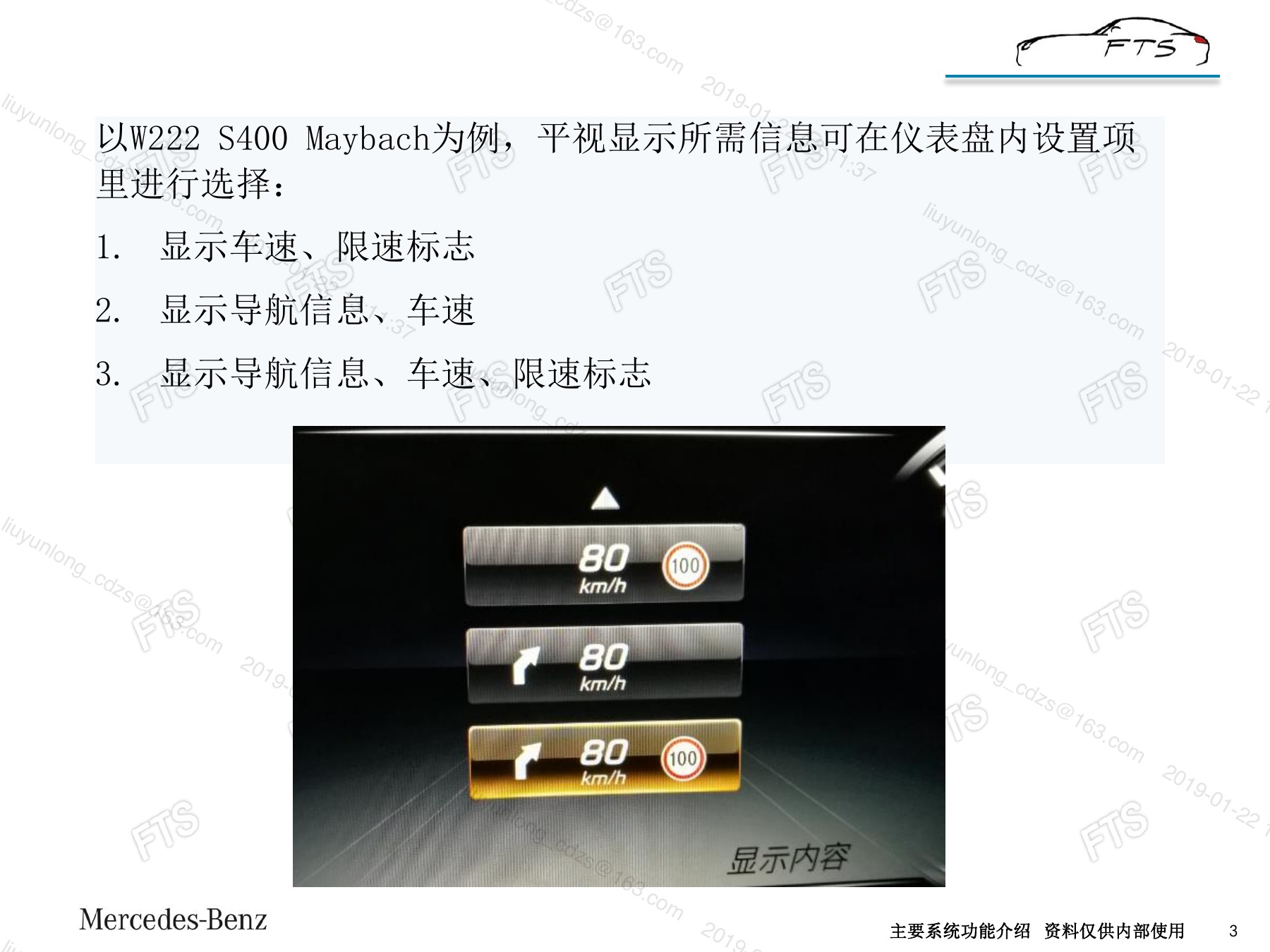

八、哪些内容不显示不一定是故障

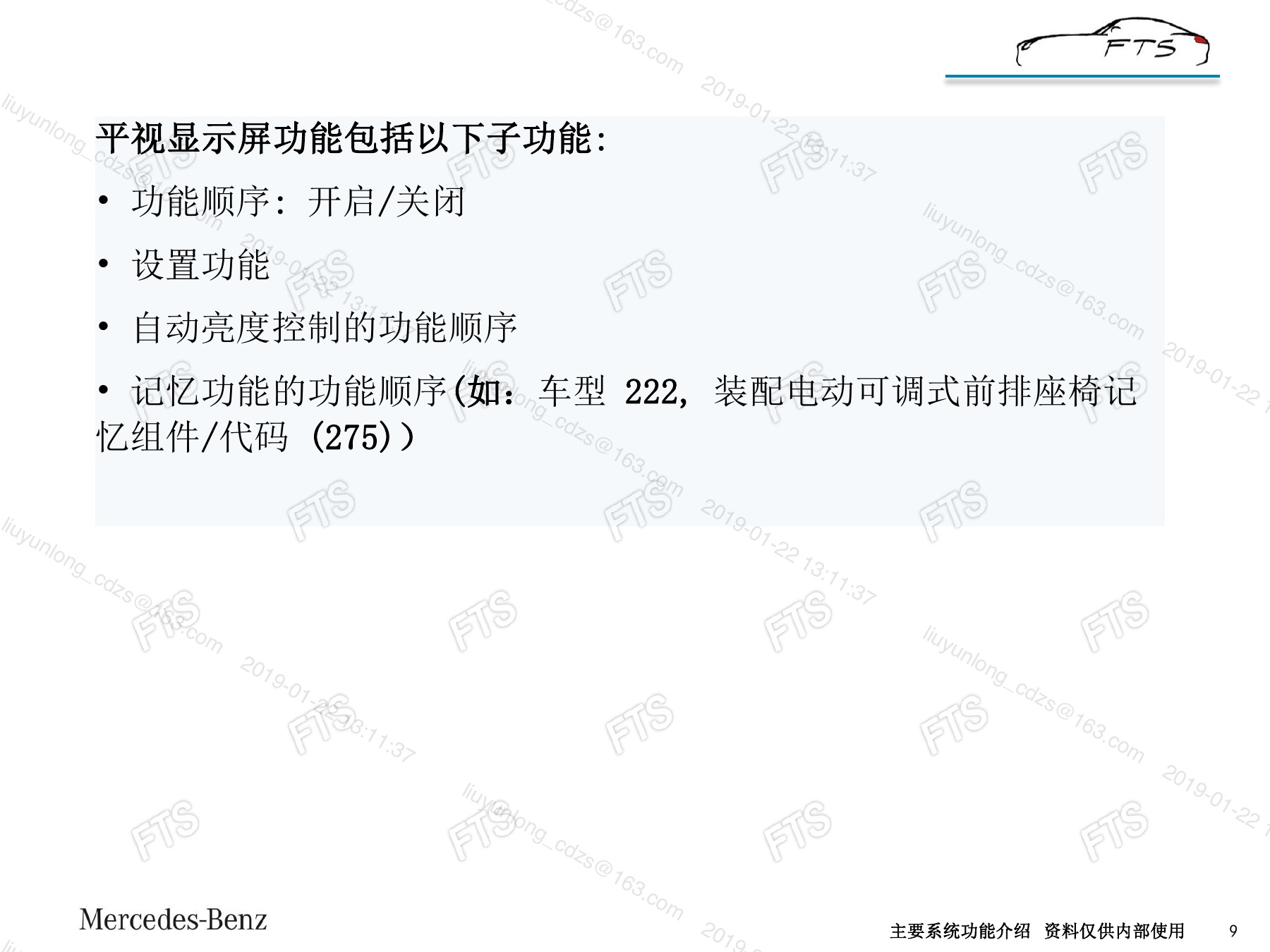

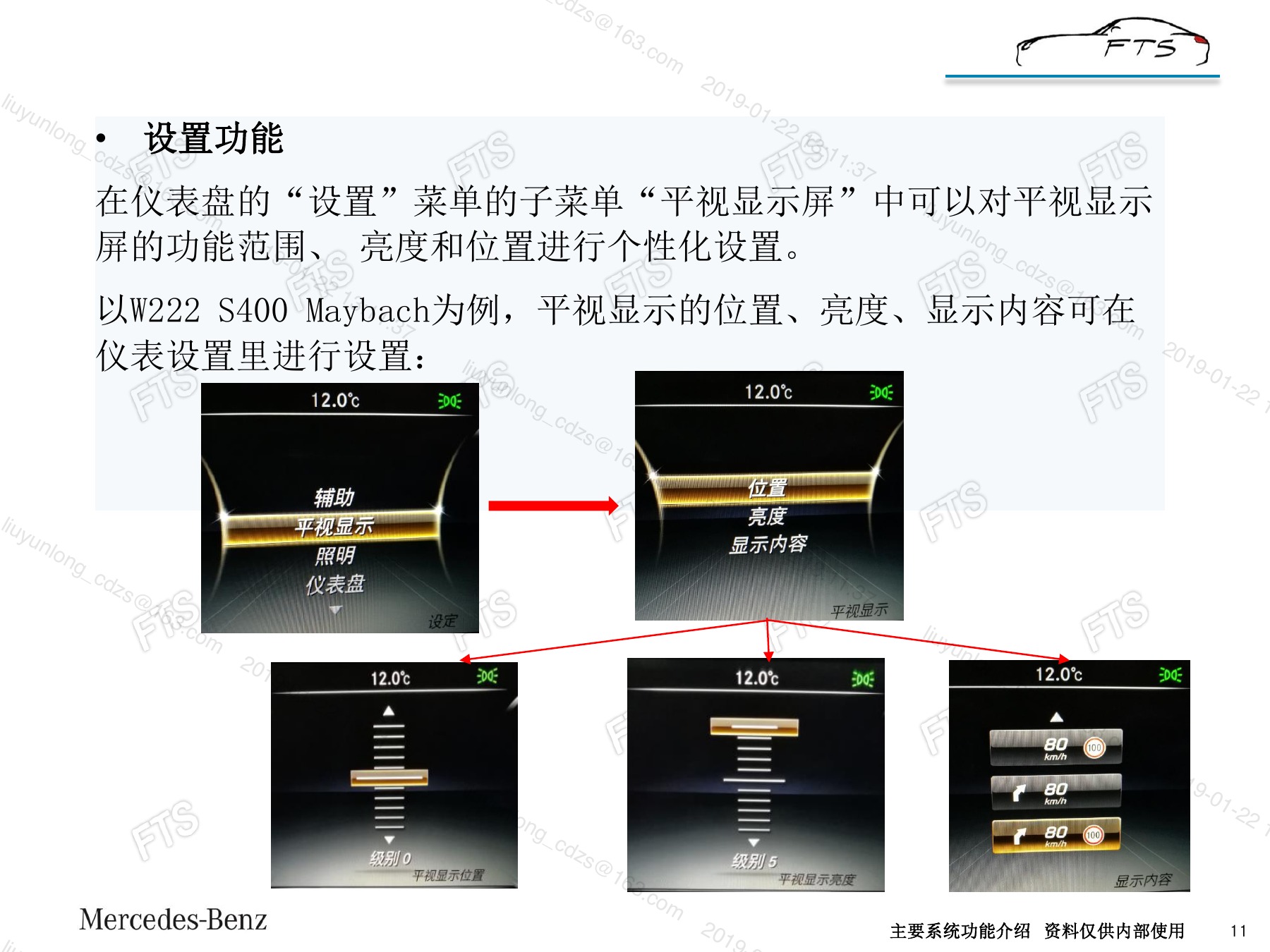

HUD显示范围受车辆配置、当前菜单、导航路线、驾驶辅助状态和市场版本影响。未设定导航时没有转向箭头，车辆不具备交通标志辅助时不会显示限速识别。先检查用户菜单和功能状态，确认仪表本身是否拥有该信息，再检查HUD链路。

九、HUD完全不亮怎么查

确认功能开关、亮度和位置设置，检查驾驶员眼区后读取HUD、仪表、前SAM和主机报码。核对供电搭铁、网络状态及视频链路；若模块有通信且光源请求存在但无图像，再考虑内部光源、显示单元或光学机构。避免盯着投影口近距离检查强光。

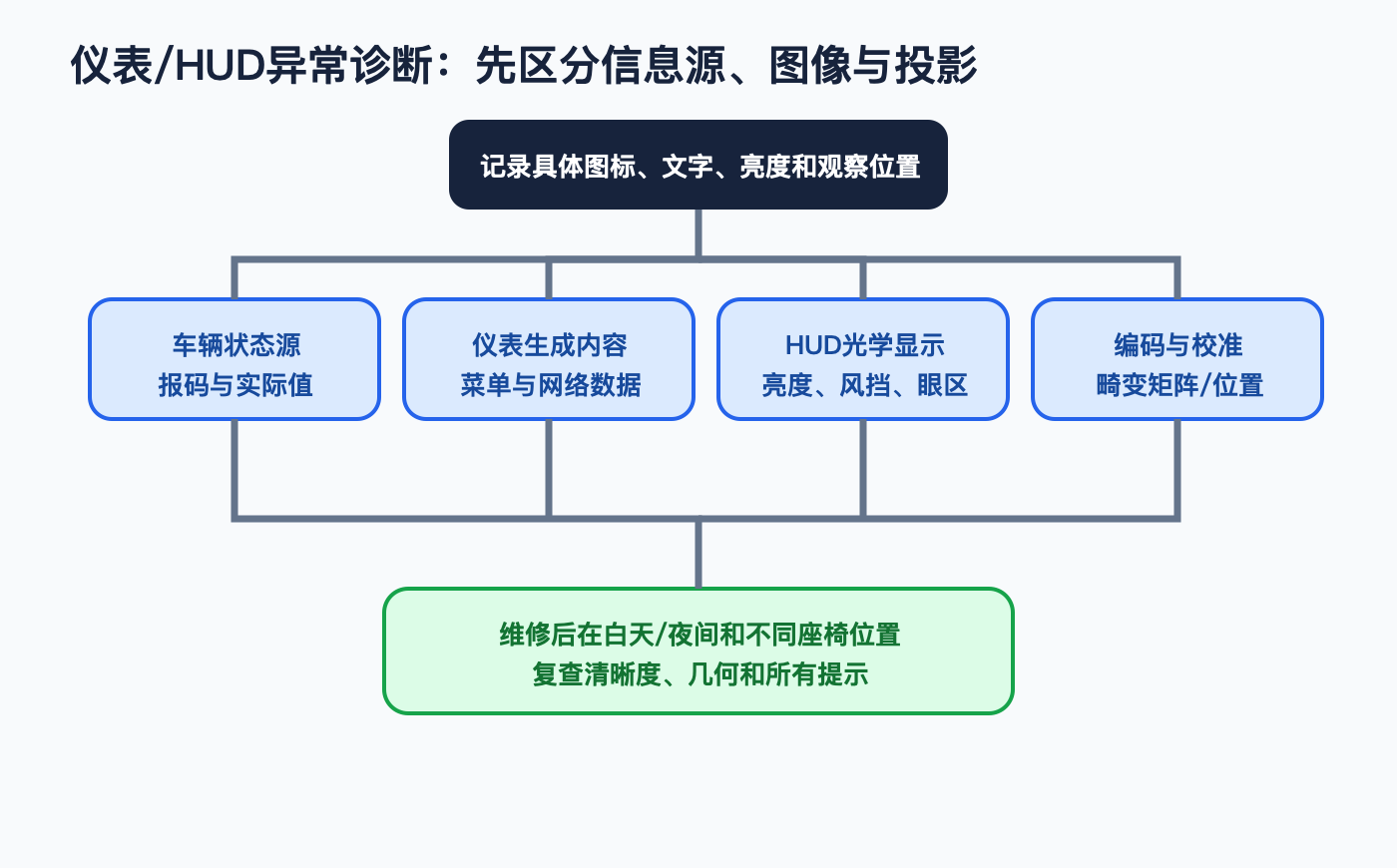

十、正确诊断顺序

• 记录图标颜色、文字、声音、出现工况和是否自检。
• 读取源控制单元报码与实际状态，确认信息是否真实。
• 检查仪表菜单、车型编码、网络和视频输出。
• HUD问题先调座椅/眼区、亮度并检查光线传感器和风挡。
• 核对玻璃型号、模块安装、畸变矩阵及更换历史。
• 维修后在白天、夜间和不同座椅位置复查全部显示。

十一、仪表警告不能靠遮蔽处理

拔灯、关闭菜单或编码掉功能只会隐藏信息，不能修复源系统。红色制动/转向/冷却警告应优先按安全要求处置；黄色驾驶辅助不可用要区分环境限制与硬件故障。任何显示异常都应保留原始报码和文字提示，避免客户转述造成信息丢失。

诊断思路小结

仪表警告诊断从源系统开始，HUD诊断再增加光学与几何层。颜色决定优先级但不替代文字；风挡和眼区决定图像可见但不生成内容。按“源状态—网络—仪表—HUD—风挡/校准”逐层检查，才能避免把真实车辆故障误判为仪表问题，或把玻璃重影误判为HUD模块损坏。
