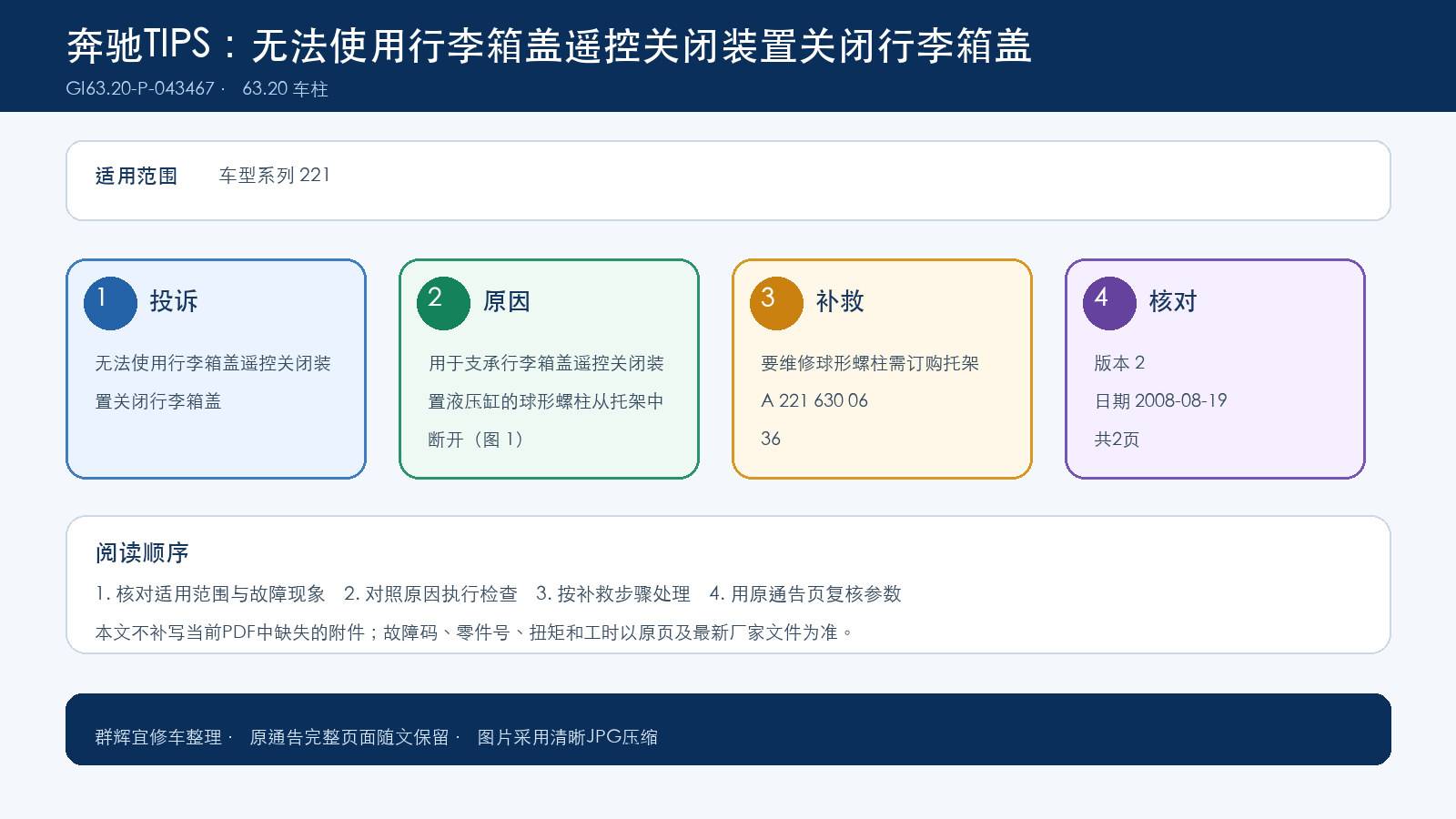

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | GI63.20-P-043467，版本2 |
|---|---|
| 功能组 | 63.20 车柱 |
| 日期 | 2008-08-19 |
| 适用范围 | 车型系列 221 |
一、故障现象与投诉条件
二、原通告列出的可能原因
置液压缸的球形螺柱从托架中断开（图 1）
附件
文件 描述
Bild 1.jpg 球形螺柱断开
三、检查与补救步骤
要维修球形螺柱需订购托架 A 221 630 06 36。
铆接托架进行维修：
1. 拆下焊缝盖板。
2. 在托架的 3 个焊点位置钻孔（图 2）。
3. 给两个铆接孔以及新托架上底漆和面漆。
4 用两个铆钉固定托架（图 4）。
提示： 事后需密封两个铆钉。
好车辆。
焊缝盖板！
附件
文件 描述
Bild 2.jpg 在焊点上钻孔
Bild 3.jpg 将两个外侧焊点钻穿
Bild 4.jpg 用铆钉连接
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 004 990 16 97 铆钉 2 X
A 000 991 59 40 膨胀铆钉 n.B. 固定焊缝盖板 X
A 221 630 06 36 托架 1 X
操作号与损坏代码
容 时间 损坏代码 提示
63P31 38

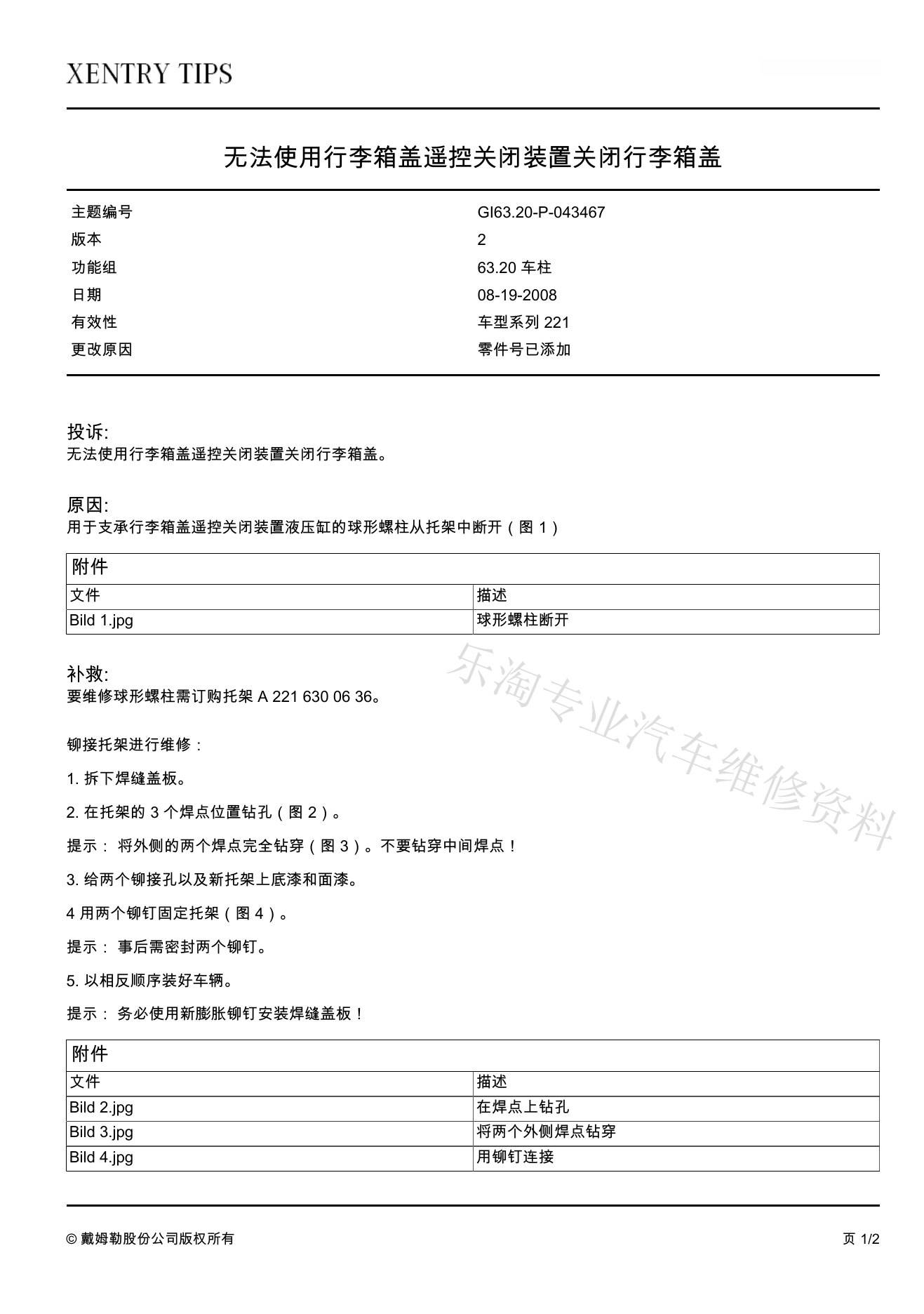

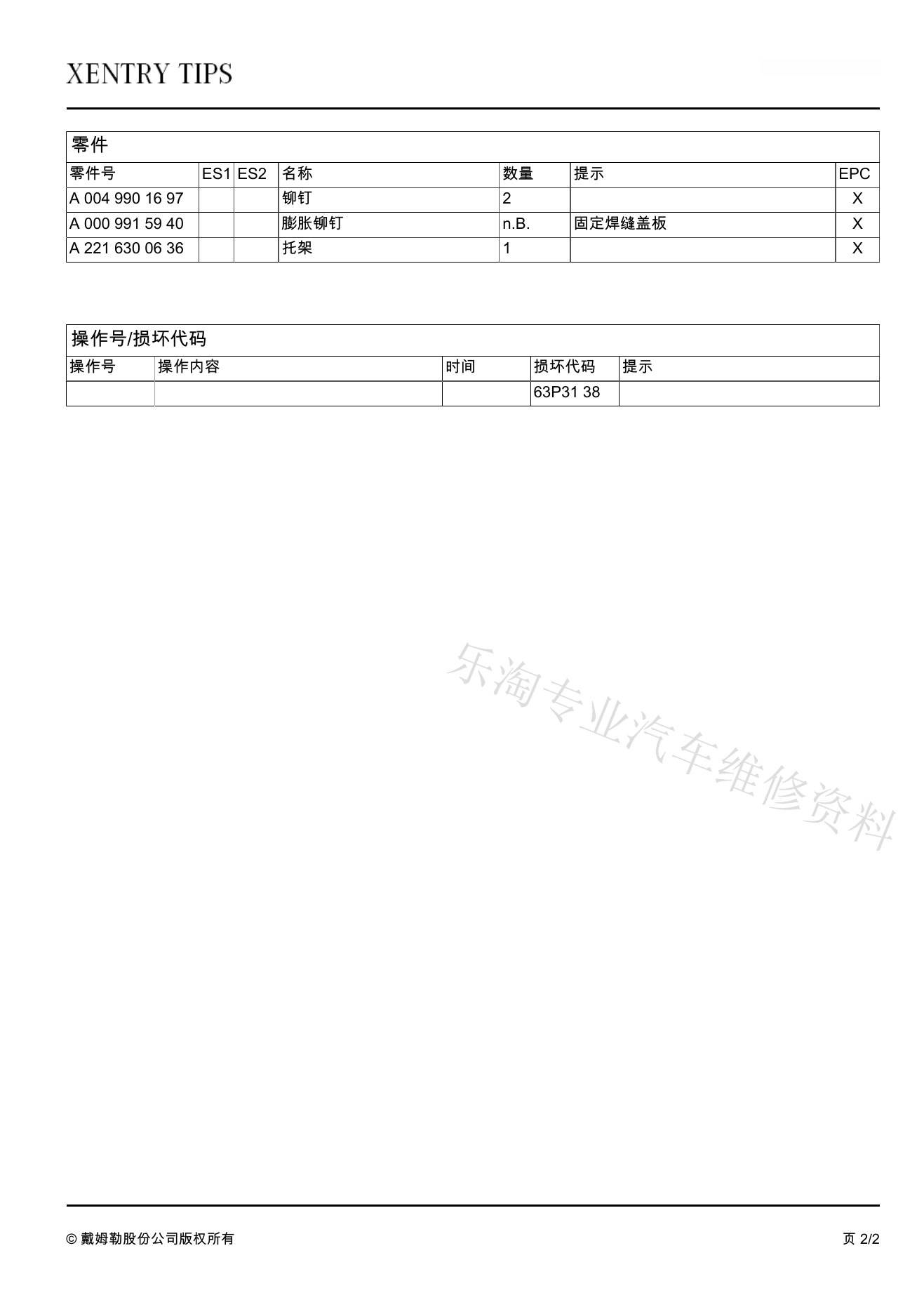

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
