奔驰BR205 & BR253 上的 360° 摄像头失灵：LI54.65-P-067506

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

360° 驻车系统的一个或多个摄像头失灵，显示屏中不显示任何图片。

二、原通告列出的可能原因

障。

三、检查与补救步骤

四、零件、操作与WIS参考

操作号与损坏代码

容 时间 损坏代码 提示

(SCN) 设码（XENTRY/DAS 已连接）

0.1Hrs 8207T 90

54-1826 更换右侧车外后视镜中的 360 度摄像头

（检测后）

0.8Hrs 8207T 90

54-1827 更换左侧车外后视镜中的 360 度摄像头

（检测后）

0.8Hrs 8207T 90

54-1833 更换前部 360 度摄像头（检测后） 0.8Hrs 8207T 90

54-1838 更换后部 360 度摄像头（检测后） 0.6Hrs 8207T 90

54-1836 调节 360 度摄像头 0.5Hrs 8207T 90

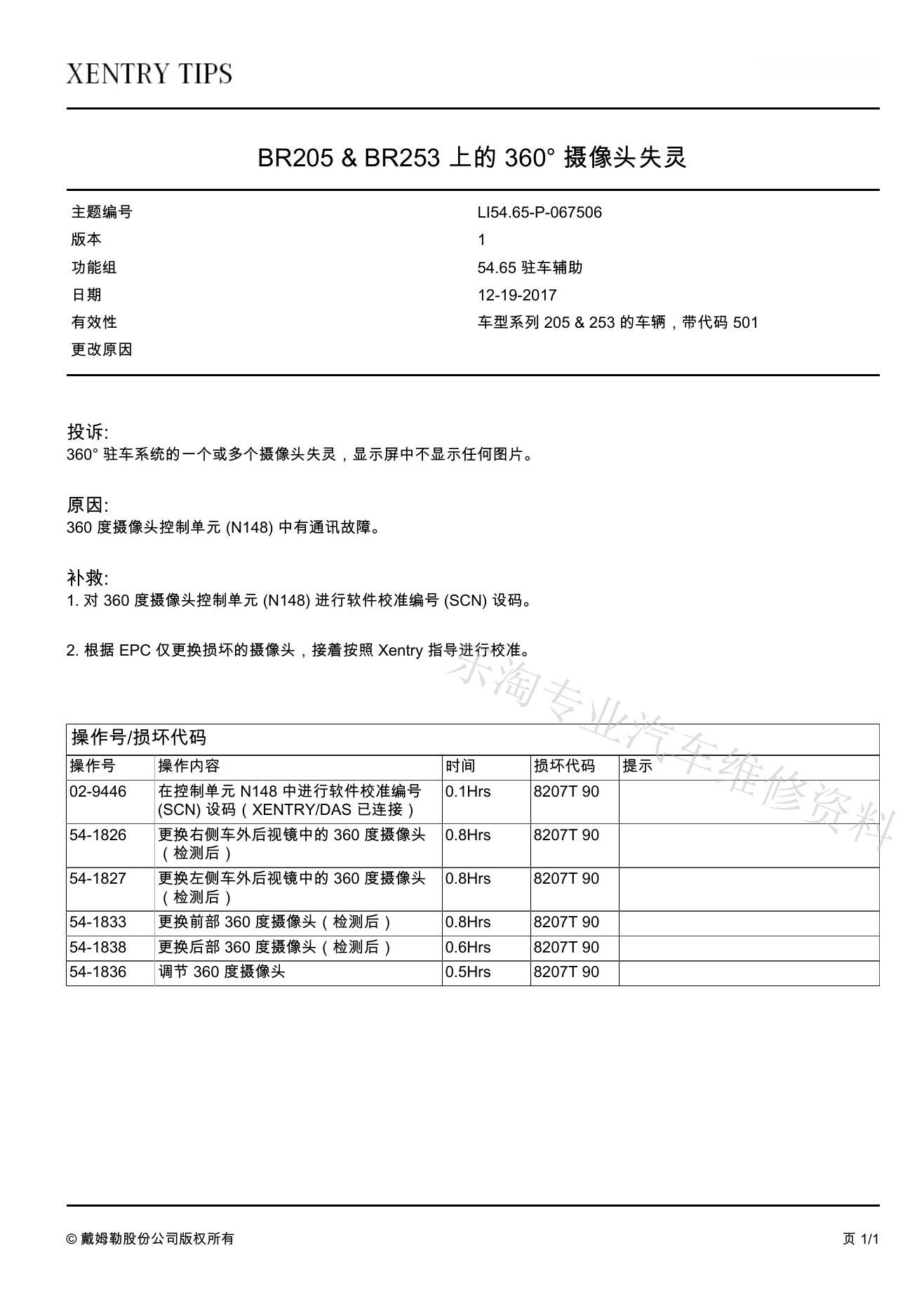

5、原始TIPS通告页面

以下完整保留1页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
