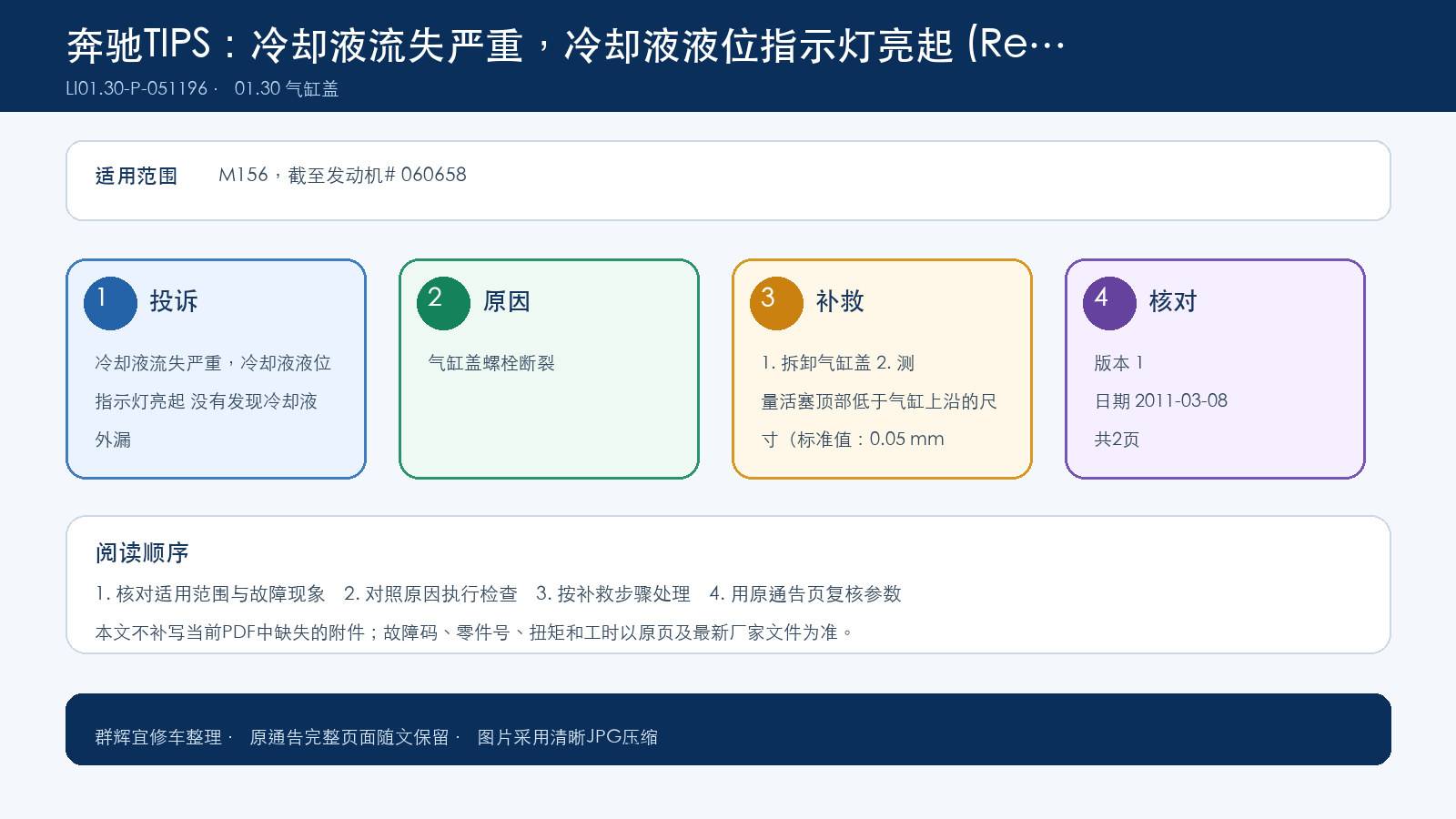

奔驰冷却液流失严重，冷却液液位指示灯亮起 (Refer to GI01.30-P-051060, V1)：LI01.30-P-051196

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

冷却液流失严重，冷却液液位指示灯亮起

没有发现冷却液外漏。发动机油中和 / 或燃烧室中有冷却液

二、原通告列出的可能原因

气缸盖螺栓断裂

三、检查与补救步骤

1. 拆卸气缸盖

2. 测量活塞顶部低于气缸上沿的尺寸（标准值：0.05 mm +/- 0.18 mm）。如果小于最大活塞低限尺寸（0.23

须更换所涉及的连杆和活塞。

3. 更换所有气缸盖螺栓

4. 更换所有液压挺杆

器

须再更换一次机油

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

N 000000 005754 螺栓 4 X

A 156 016 07 69 螺栓 20 X

A 156 016 04 20 左侧气缸盖衬垫 1 X

A 156 016 00 20 右侧气缸盖衬垫 1 X

操作号与损坏代码

容 时间 损坏代码 提示

00-6555 更换机油 01203 06

气缸盖（两个） 01203 06

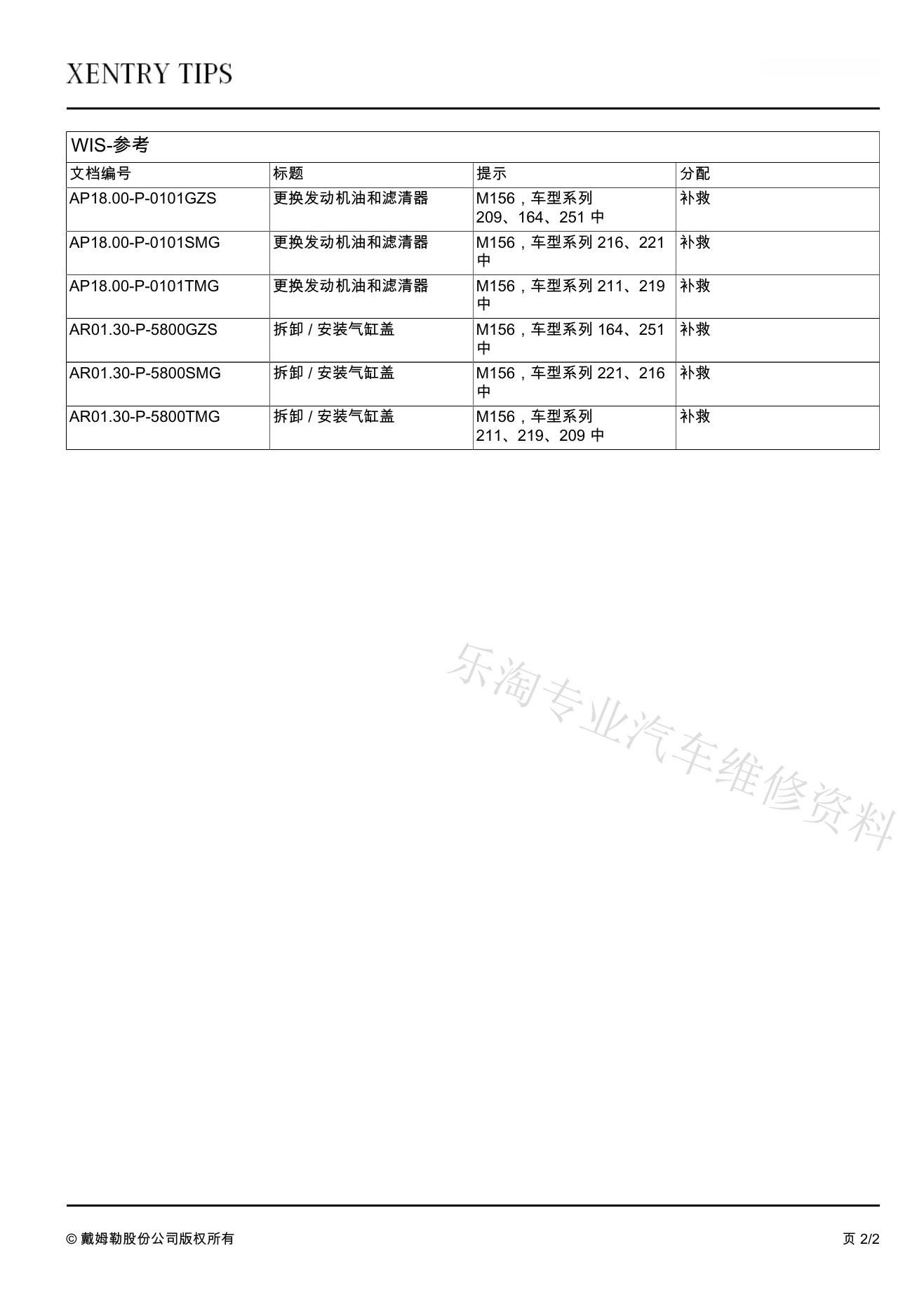

WIS参考

器 M156，车型系列

209、164、251 中

补救

器 M156，车型系列 216、221

中

补救

器 M156，车型系列 211、219

中

补救

气缸盖 M156，车型系列 164、251

中

补救

气缸盖 M156，车型系列 221、216

中

补救

气缸盖 M156，车型系列

211、219、209 中

补救

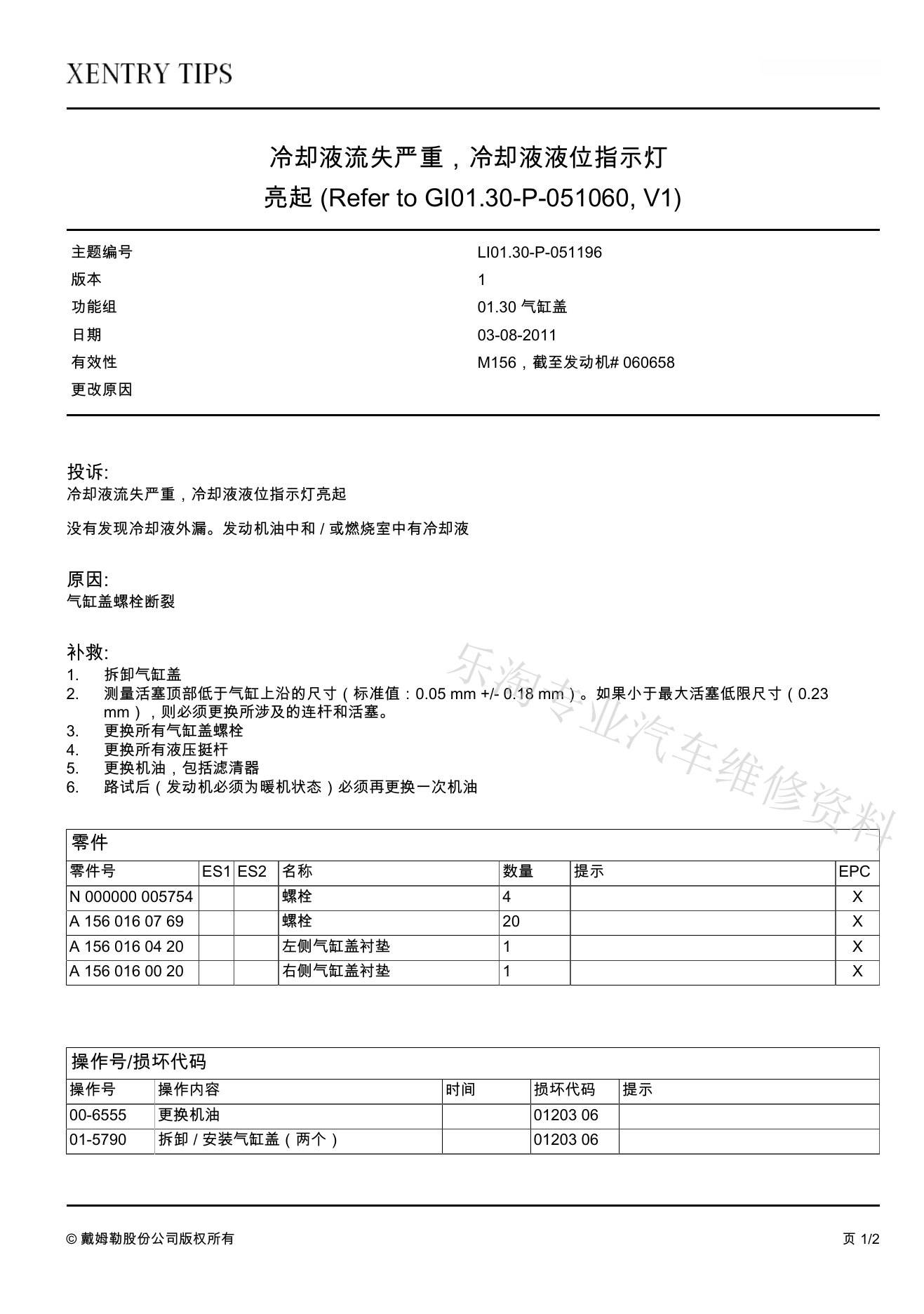

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
