奔驰发动机诊断警告灯亮起： 凸轮轴调节电磁阀卡住 （0059、0060、0063、0064、0271、0272、0275、0276） 和 / 或漏油 (Refer to GI05.20-P-042856, V6)：LI05.20-P-048970

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

障代码

（0059、0060、0063、0064、0271、0272、0275、0276）导致发动机诊断警告灯激活。

障存储器中存储为当前和已存储。

和 / 或

凸轮轴调节电磁阀泄漏机油。

二、原通告列出的可能原因

和 / 或

截至以下发动机编号的车辆：发动机 272：2729xx 30 895140；发动机 273：2739xx 30 236360

凸轮轴调节电磁阀密封圈密封性不再足够。

截至以下发动机编号的车辆：发动机 272：2729xx 31 618975；发动机 273：2739xx 30 385272

凸轮轴调节器位置传感器密封圈的密封性不够。

三、检查与补救步骤

障代码只是存储而未导致

发动机诊断警告灯激活，则不更换电磁阀）。

新凸轮轴调节电磁阀中的活塞有一个硝化表面，可防止卡住。

障代码）且编号圈中的发动机编号截至下列编号：发动机 272：

更换 O 形圈。

况下，如果凸轮轴调节电磁阀泄漏（截至发动机编号：发动机 272：2729xx 31 618975；发动机 273：2739xx

须更换紧邻凸轮轴调节电磁阀的相应凸轮轴调节位置传感器的 O 形圈。

障停帧数据一起寄回。

四、控制单元与故障代码

障文本

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0063 排气凸轮轴（气缸列2）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0060 排气凸轮轴（气缸列1）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0060 Continuous camshaft adjustment(RIGHT):Incorrect position of the

exhaust camshaft(P0015)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0275 进气凸轮轴（气缸列2）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0271 进气凸轮轴（气缸列1）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0271 Continuous camshaft adjustment(RIGHT):Incorrect position of the

intake camshaft(P0011)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0059 排气凸轮轴（气缸列1）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0059 Continuous camshaft adjustment(RIGHT):Incorrect position of the

exhaust camshaft(P0014)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

0064 排气凸轮轴（气缸列2）调节已延时。

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0271 进气凸轮轴（气缸列1）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463),E (212),

E (207),C (204),GLK (204))

0276 进气凸轮轴（气缸列2）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0063 Continuous camshaft adjustment(LEFT):Incorrect position of the

exhaust camshaft(P0024)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0276 Continuous camshaft adjustment(LEFT):Incorrect position of the

intake camshaft(P0022)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0064 排气凸轮轴（气缸列2）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0064 Continuous camshaft adjustment(LEFT):Incorrect position of the

exhaust camshaft(P0025)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0272 进气凸轮轴（气缸列1）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0060 排气凸轮轴（气缸列1）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0272 进气凸轮轴（气缸列1）调节已延时。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0272 Continuous camshaft adjustment(RIGHT):Incorrect position of the

intake camshaft(P0012)

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0059 排气凸轮轴（气缸列1）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (212),E (207),C

(204),GLK (204))

0063 排气凸轮轴（气缸列2）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (G (463))

0275 进气凸轮轴（气缸列2）的位置偏离标准值。

ME 9.7-Motor electronics 9.7,

燃机'M272'的发动机

电子设备'ME97' (ME（发动机

电子设备）) (E (211),R (251)

,CLK (209),GL (164),C (203),

S (221),M (164),SL (230),SLK

(171),CLS (219),CL (216))

0275 Continuous camshaft adjustment(LEFT):Incorrect position of the

intake camshaft(P0021)

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A 272 051 01 77 凸轮轴调节电磁阀 1 X

A 019 997 37 45 O 形环 1 如果凸轮轴调节电磁阀泄漏，则不使

障代码。

截至以下发动机编号的车辆：发动

机 272：2729xx 30 895140；发动机

273：2739xx 30 236360

X

A 023 997 12 45 O 形环 1 如果凸轮轴调节电磁阀泄漏，则更换

紧邻凸轮轴调节电磁阀的位置传感器

的 O 形圈。

截至以下发动机编号的车辆：发动

机 272：2729xx 31 618975；发动机

273：2739xx 30 385272

X

操作号与损坏代码

容 时间 损坏代码 提示

05-7300 更换凸轮轴 A 的凸轮轴调节电磁阀 05N04 73

05-7301 更换凸轮轴 B 的凸轮轴调节电磁阀 05N03 73

05-7302 更换凸轮轴 C 的凸轮轴调节电磁阀 05A03 73

05-7303 更换凸轮轴 D 的凸轮轴调节电磁阀 05A04 73

15-2150 更换左侧气缸盖上的霍尔传感器。

15-2151 更换右侧气缸盖上的霍尔传感器。

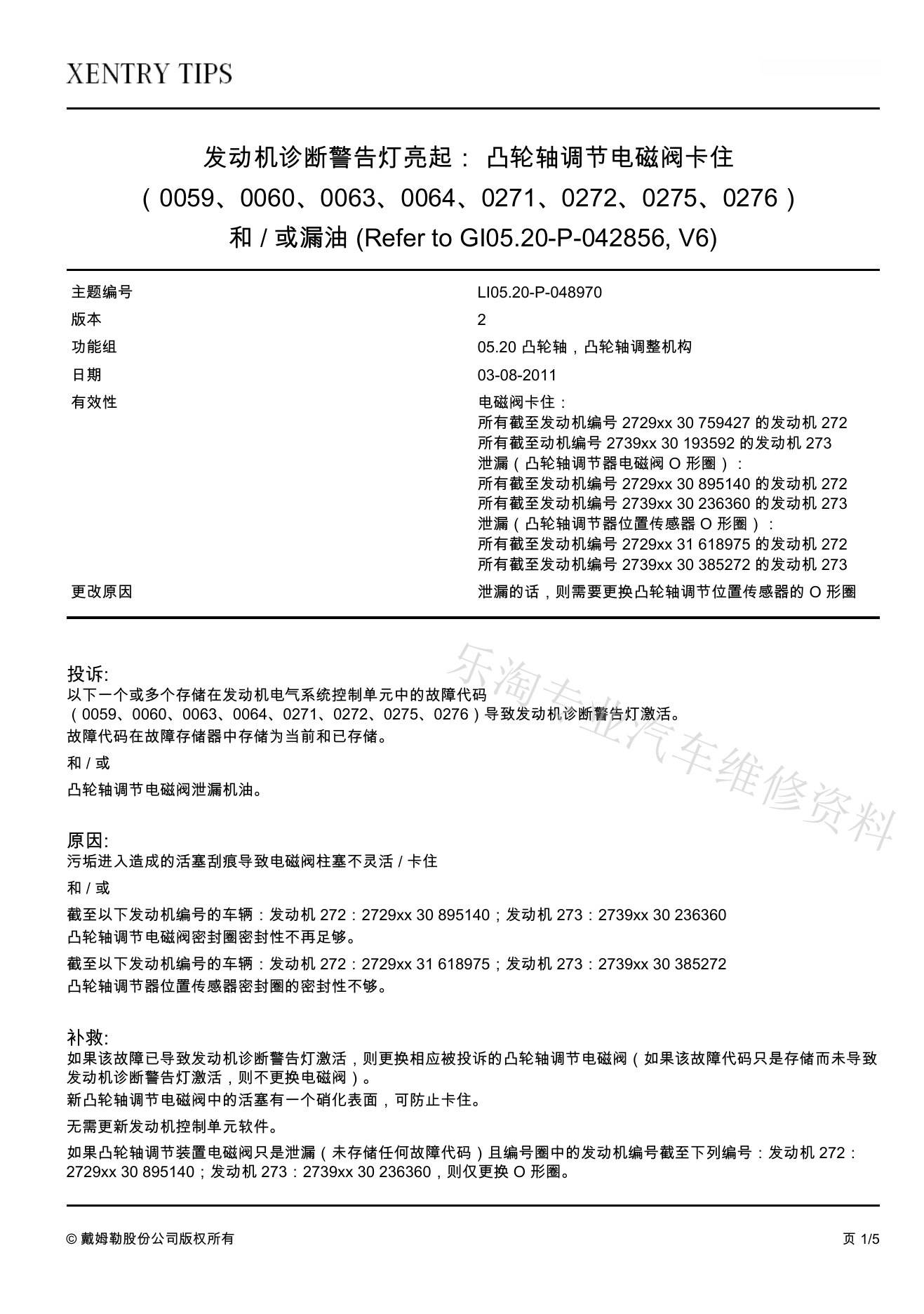

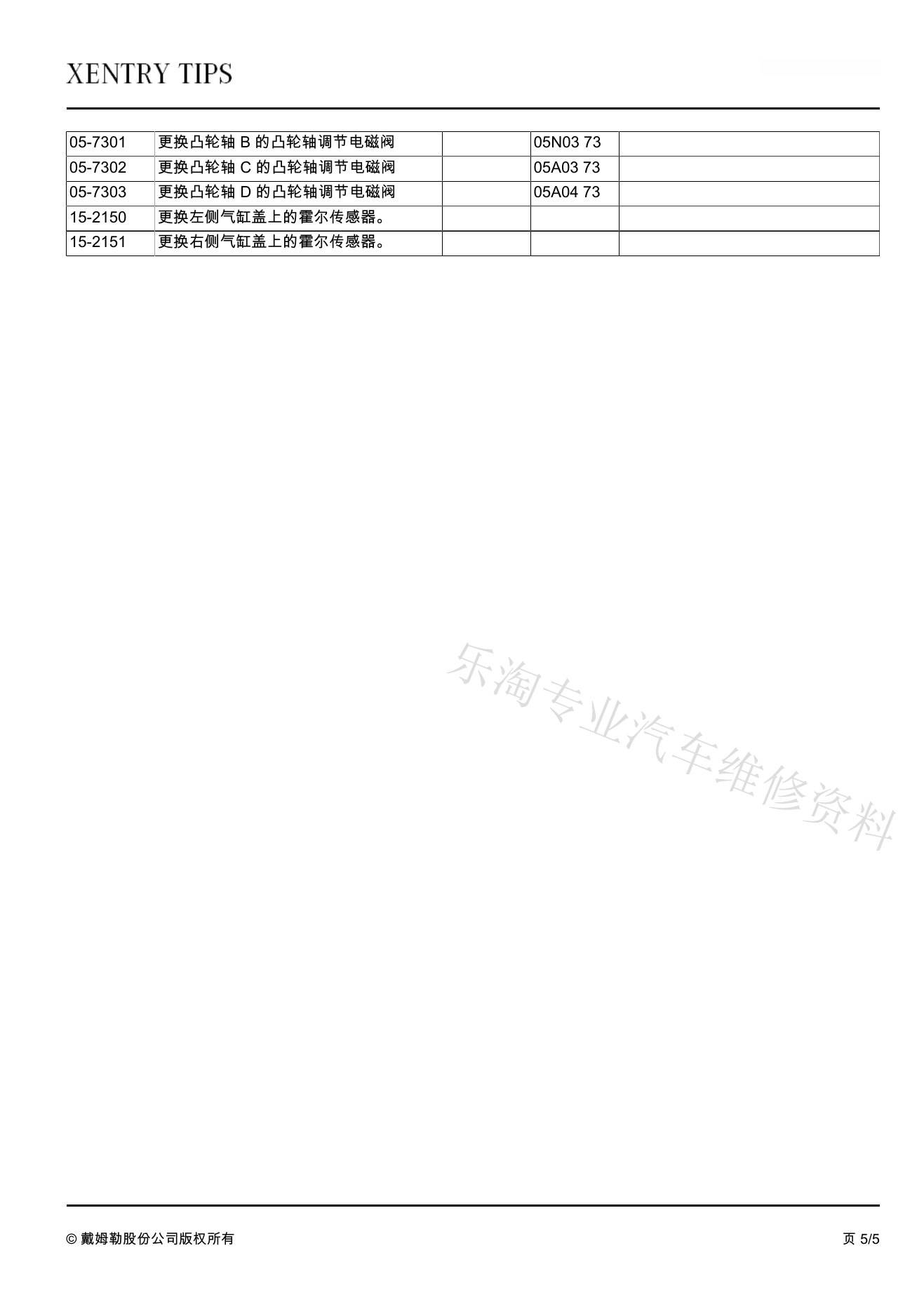

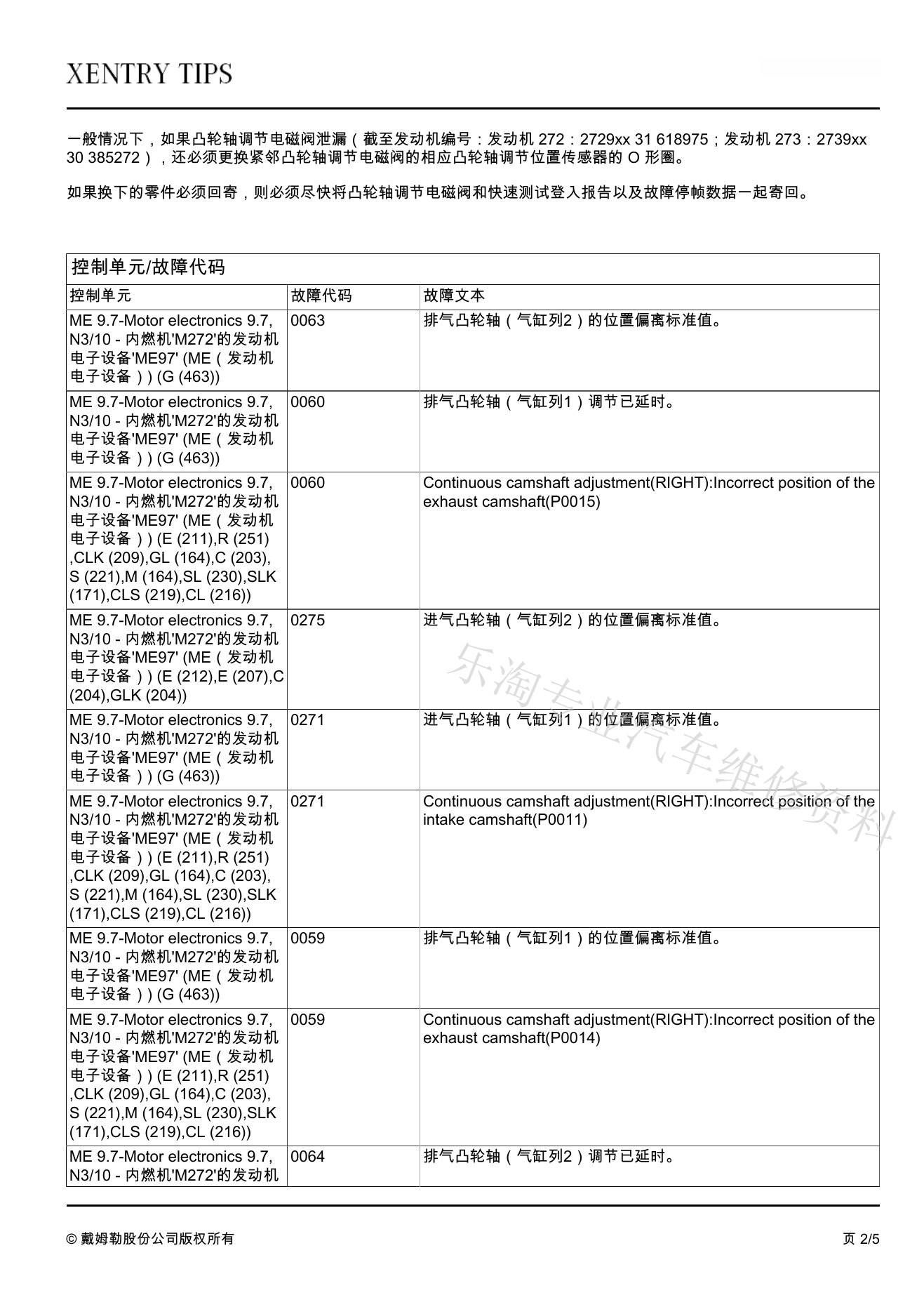

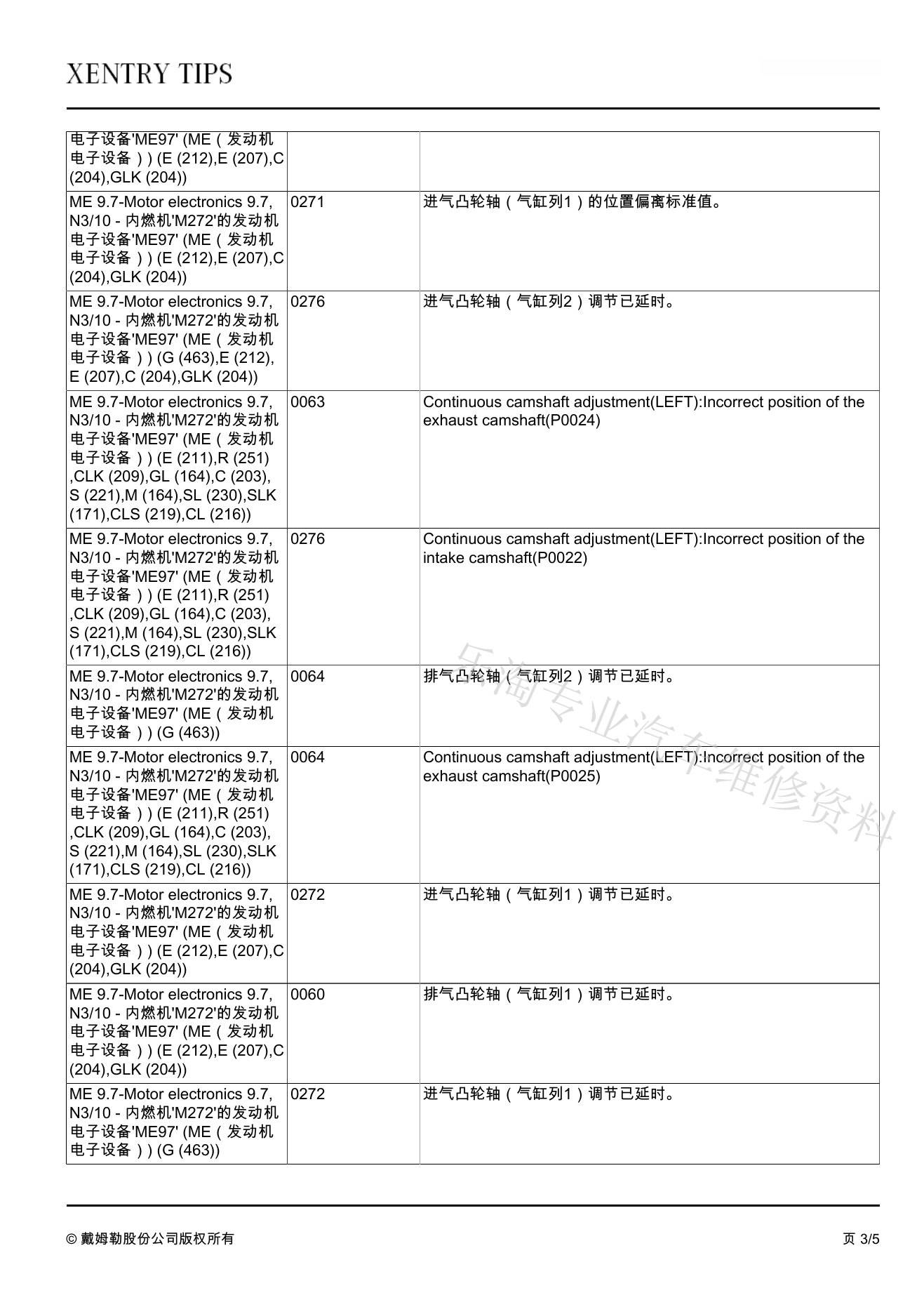

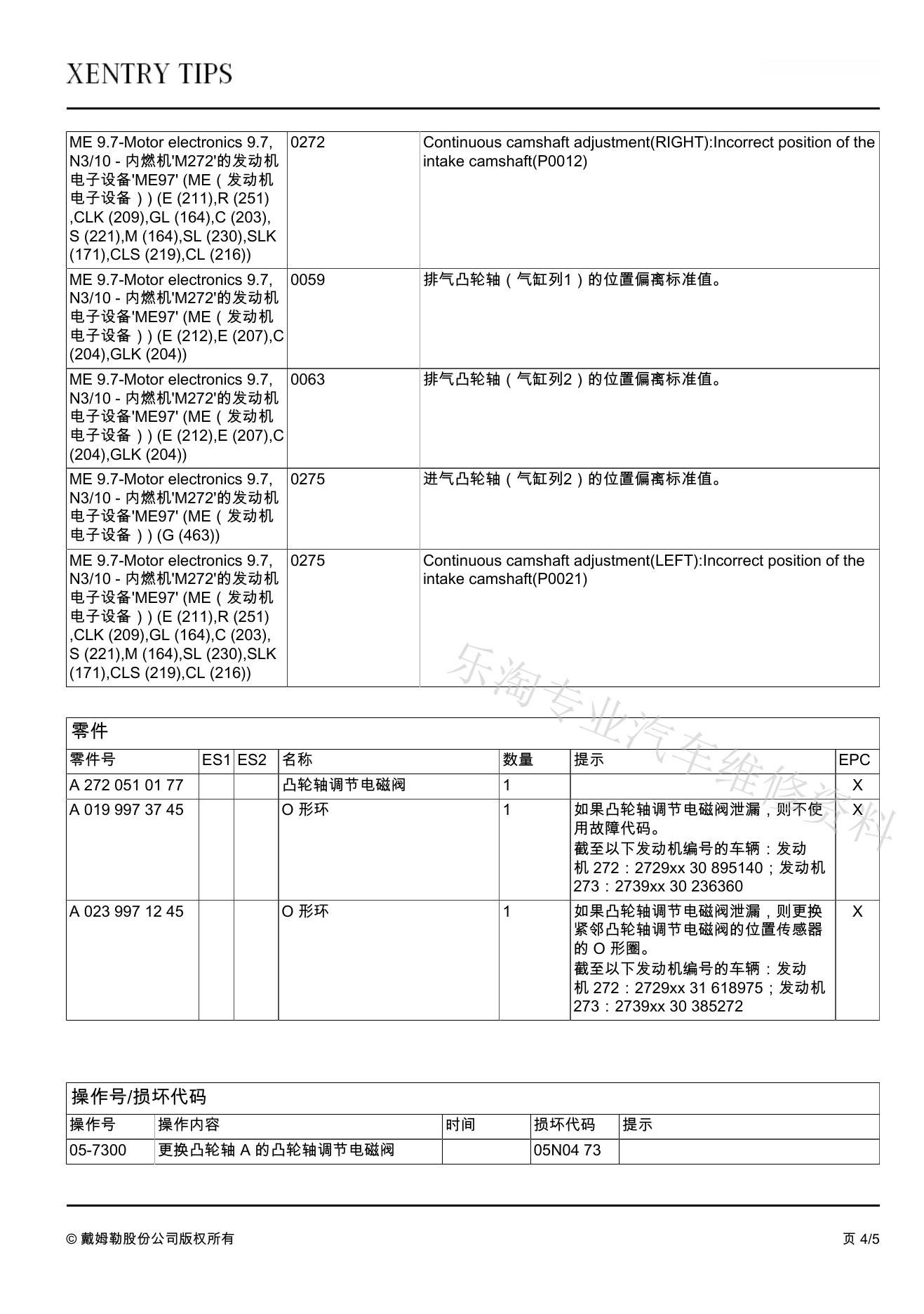

6、原始TIPS通告页面

以下完整保留5页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
