奔驰W222保险丝与SAM控制单元：位置、供电回路和诊断思路

W222的保险丝并不集中在一个盒内。发动机舱、驾驶员侧、前排乘客侧A柱、车厢内部、后部和预熔保险丝盒分别承担不同电路，前后SAM又同时负责信号采集、功能控制和继电器促动。

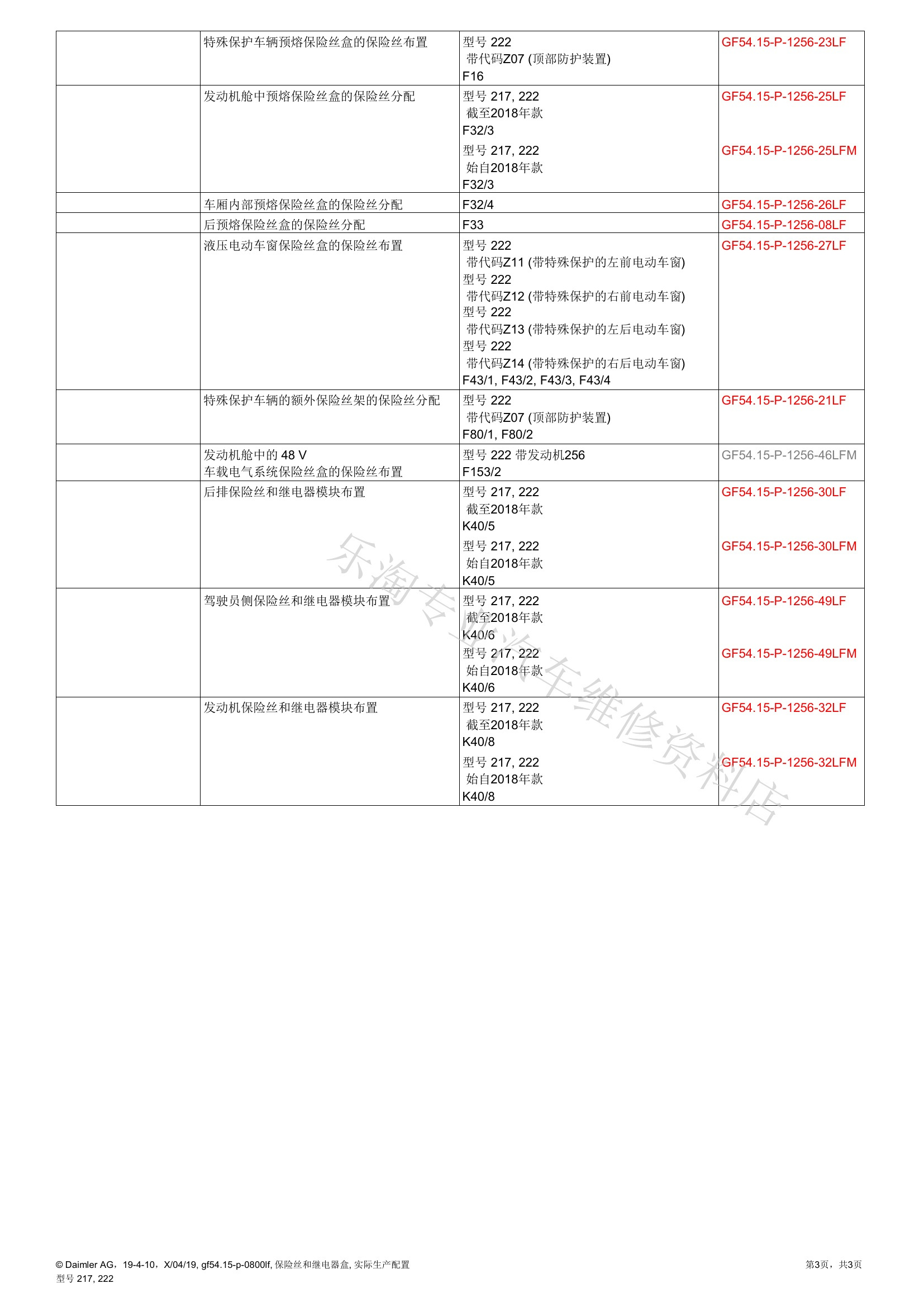

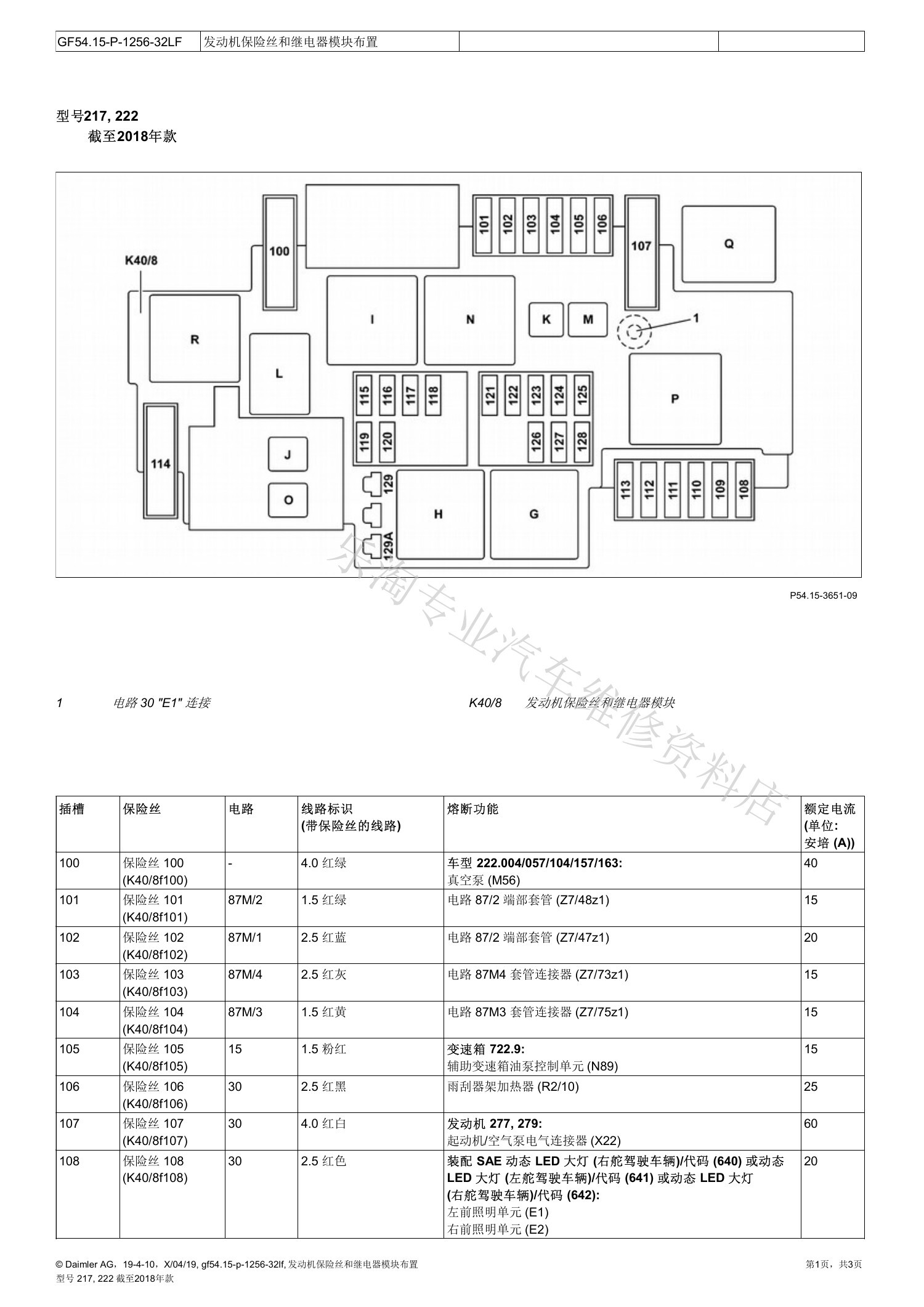

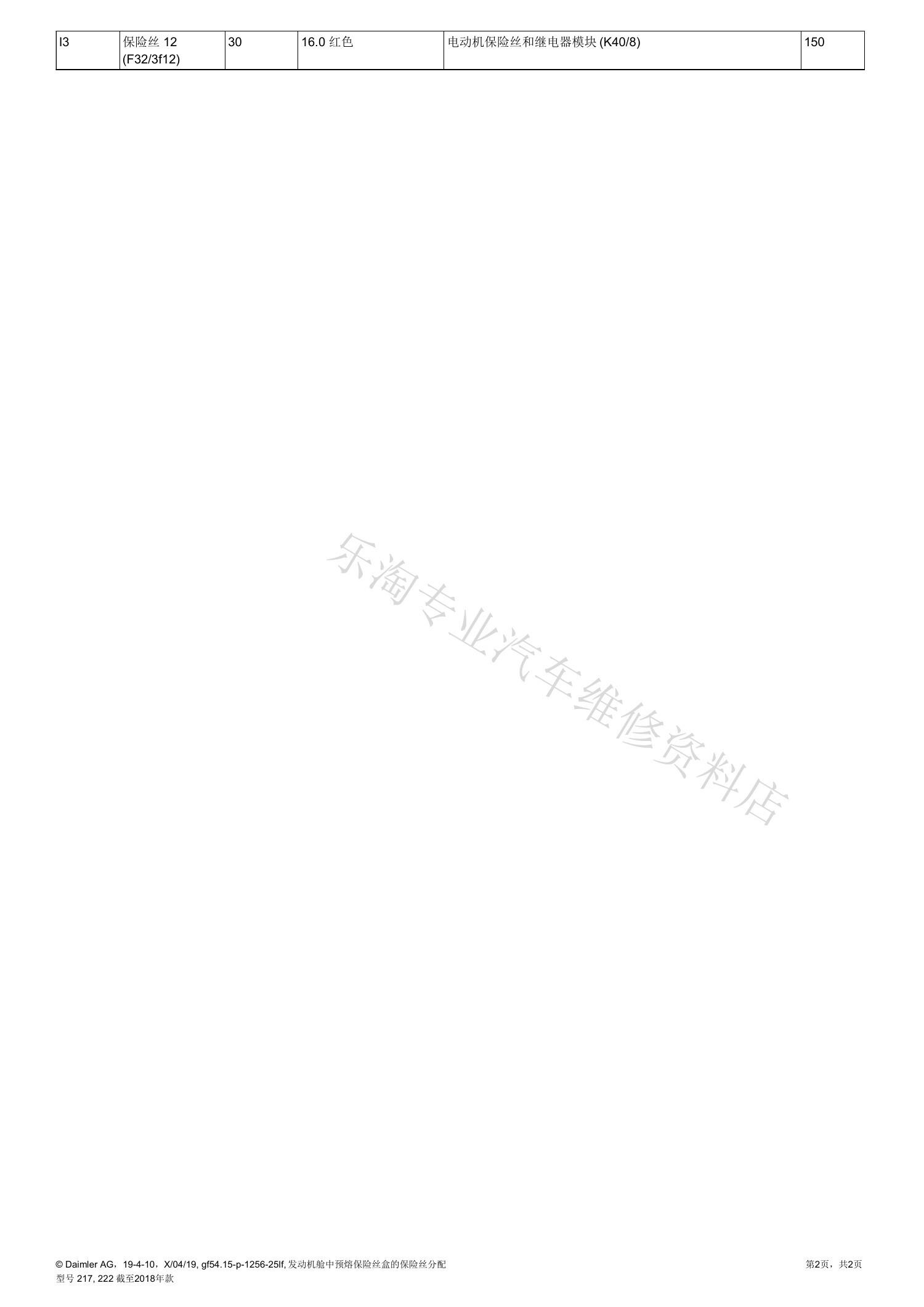

一、主要保险丝与继电器盒位置

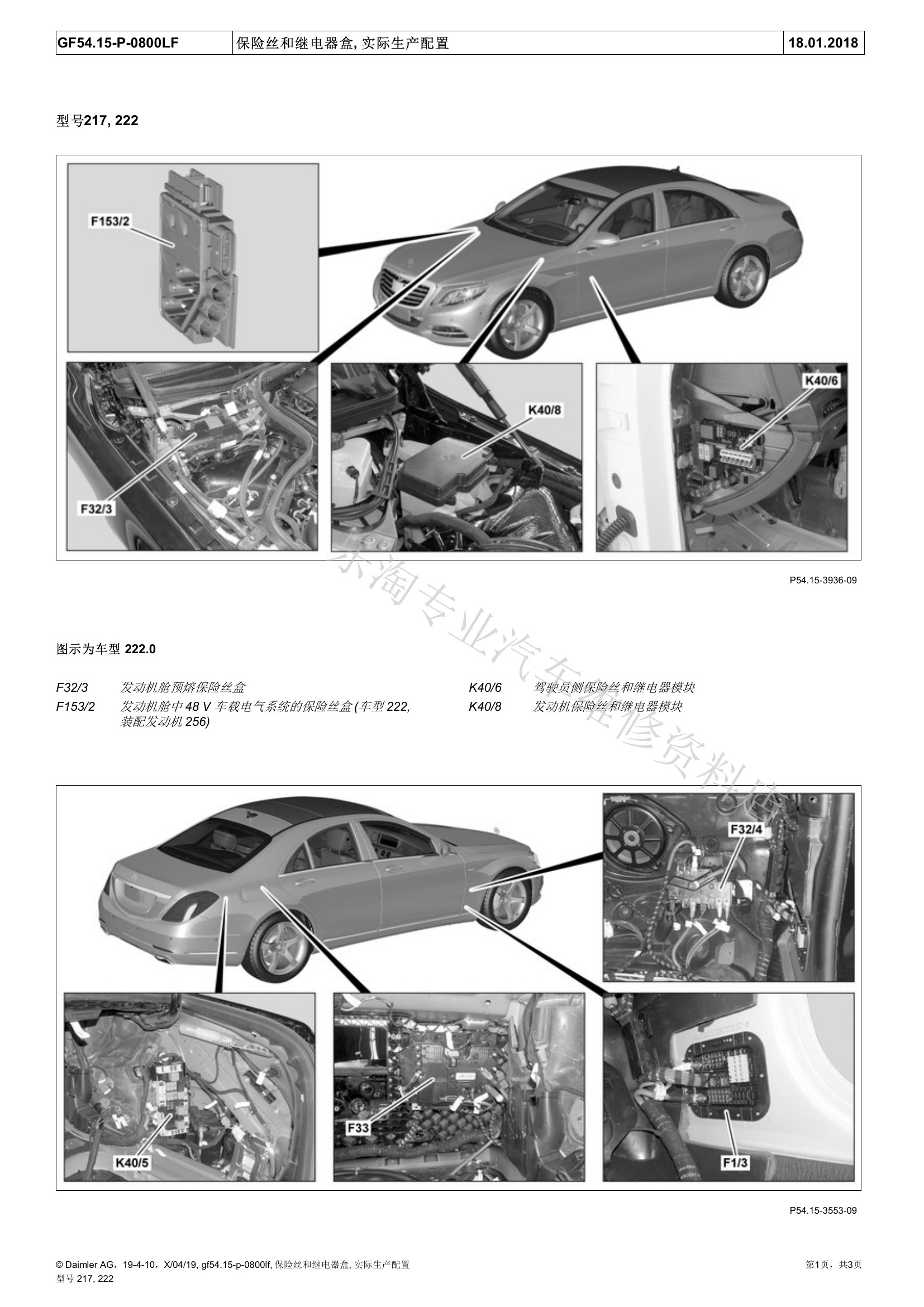

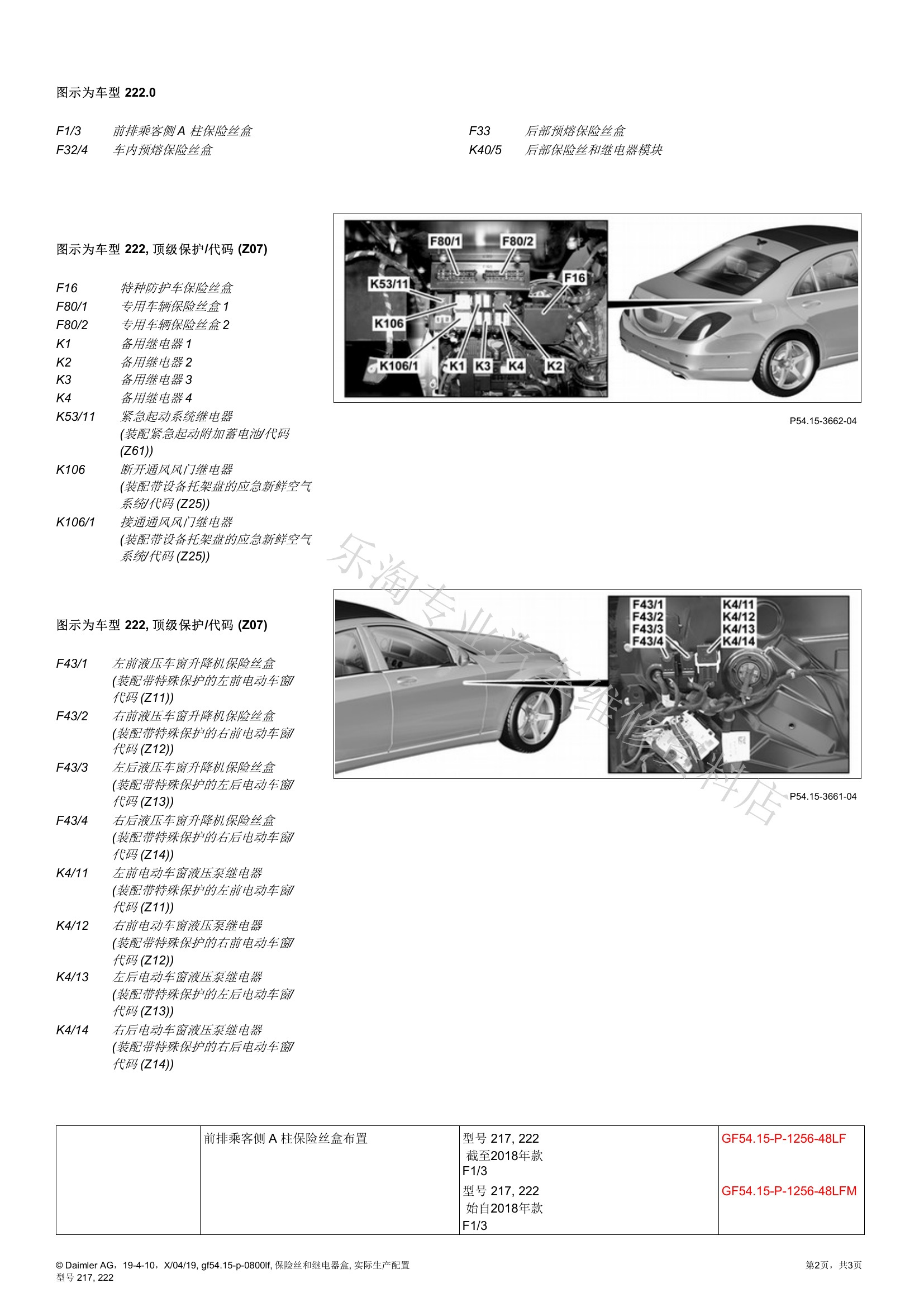

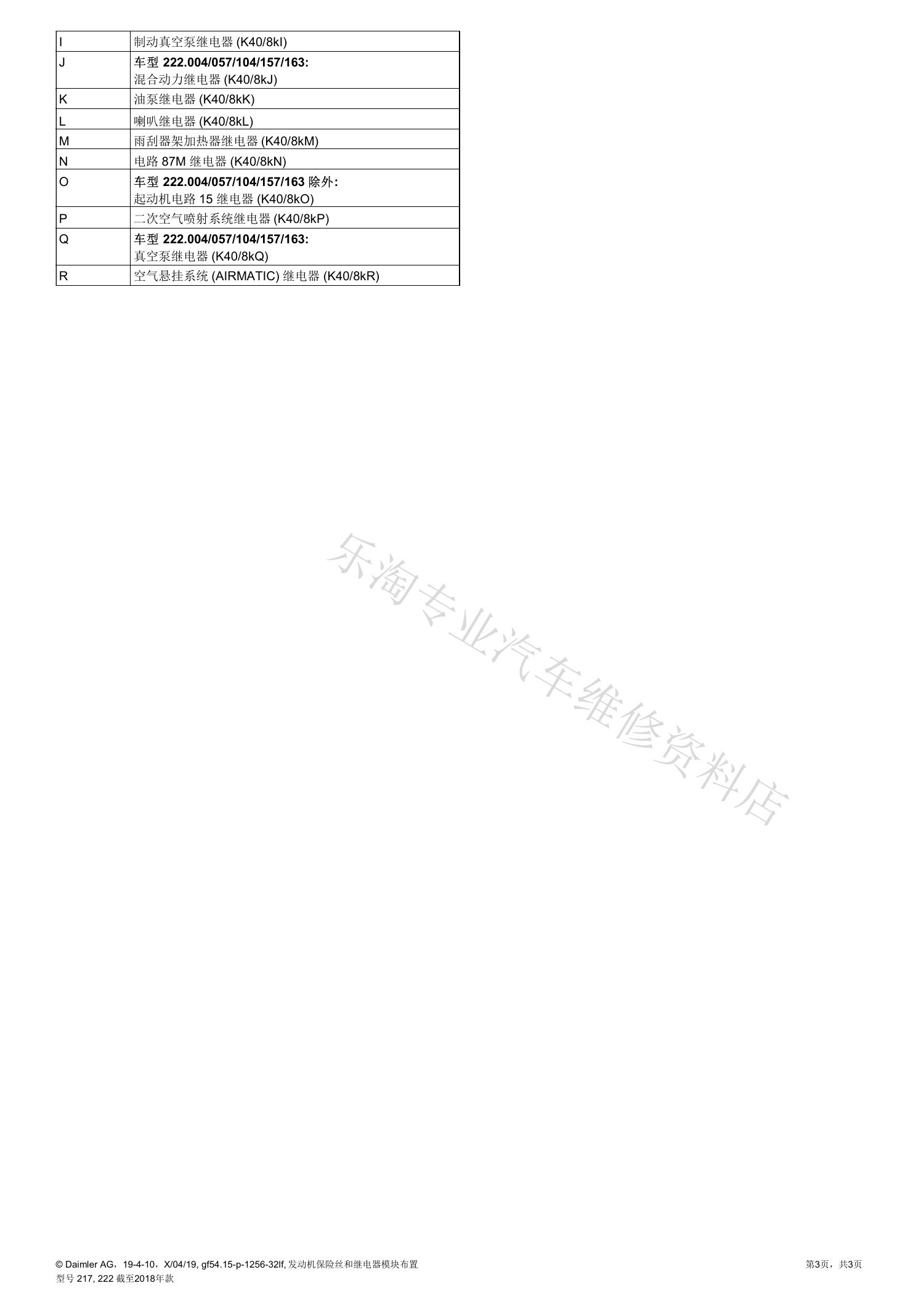

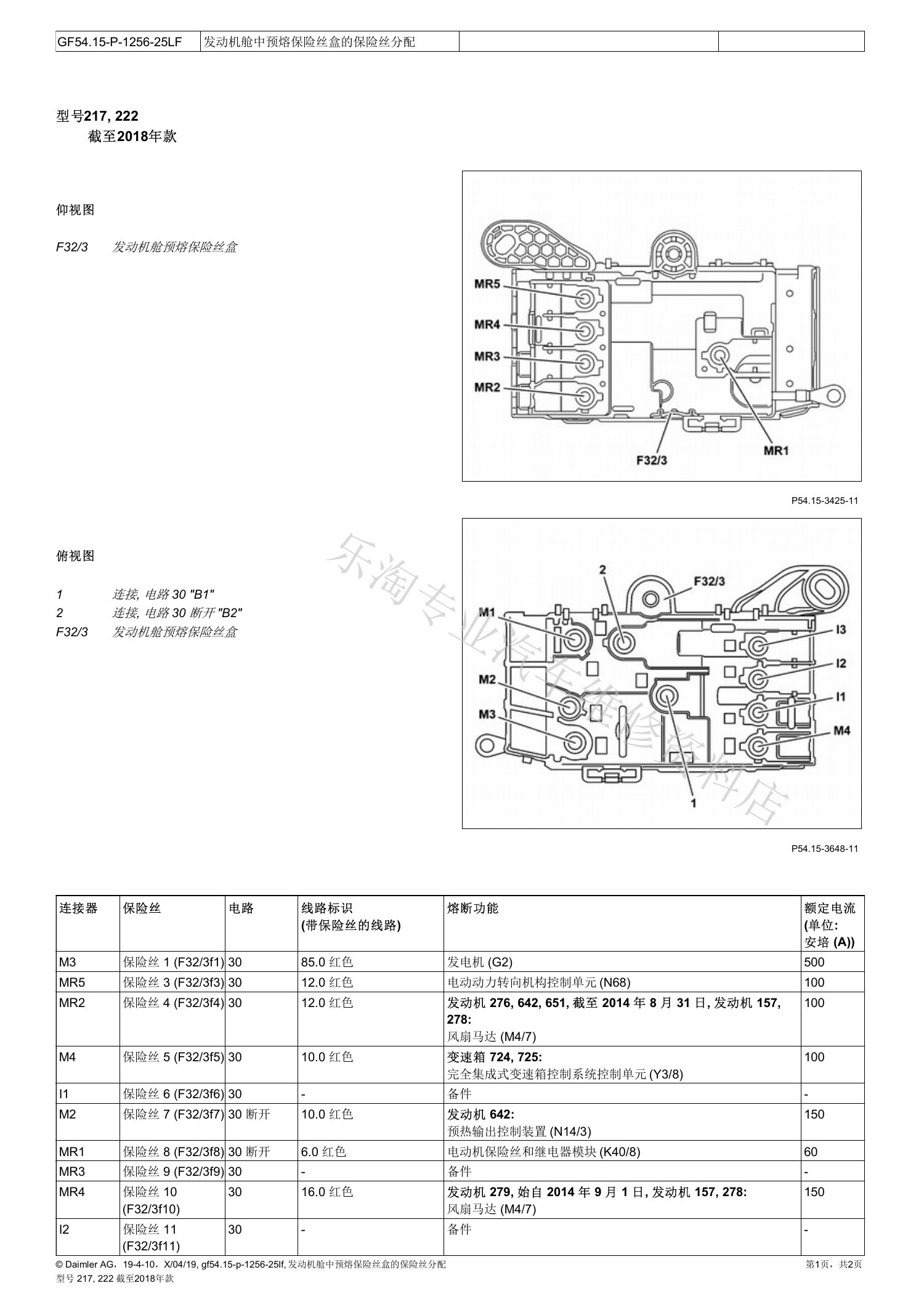

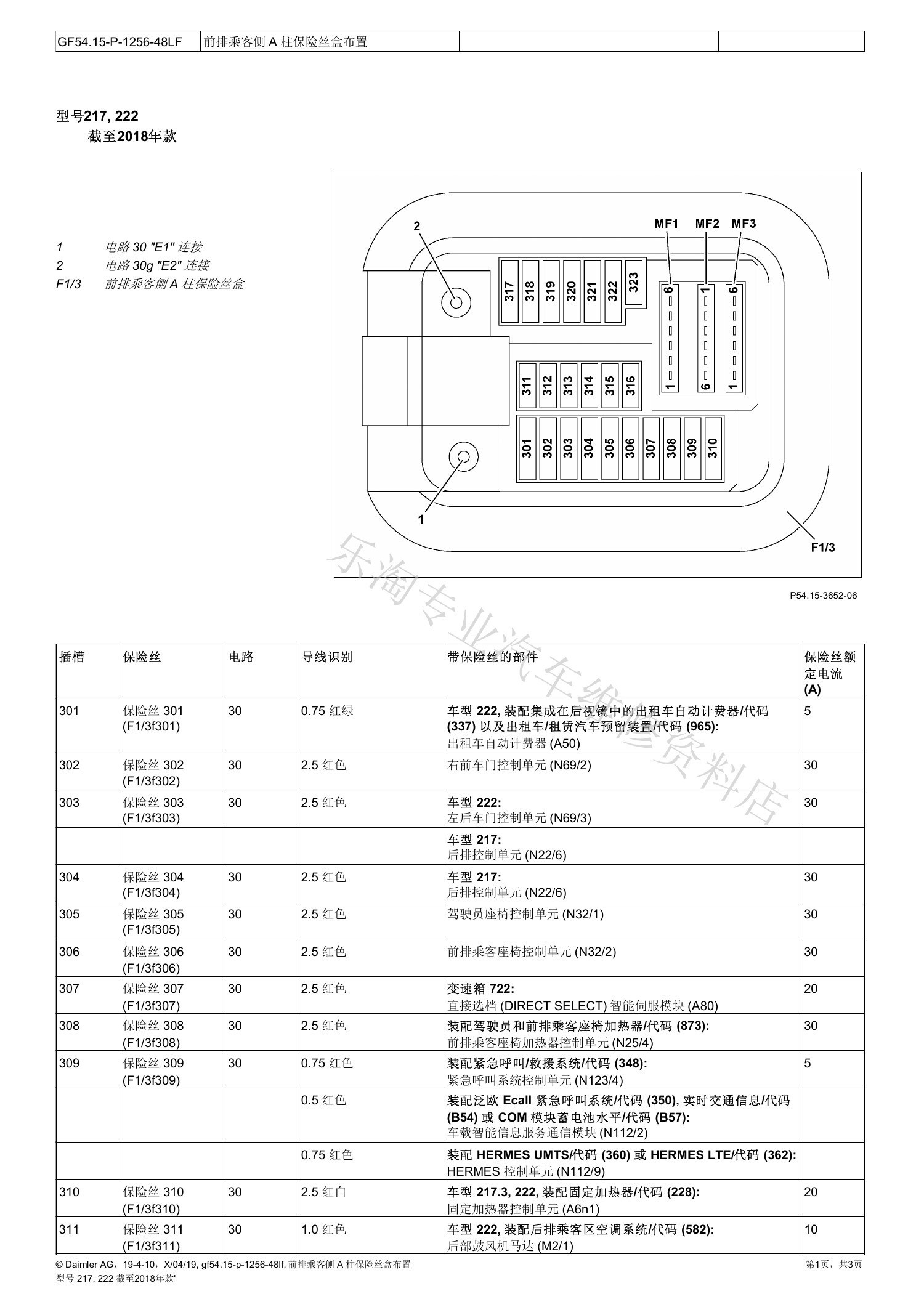

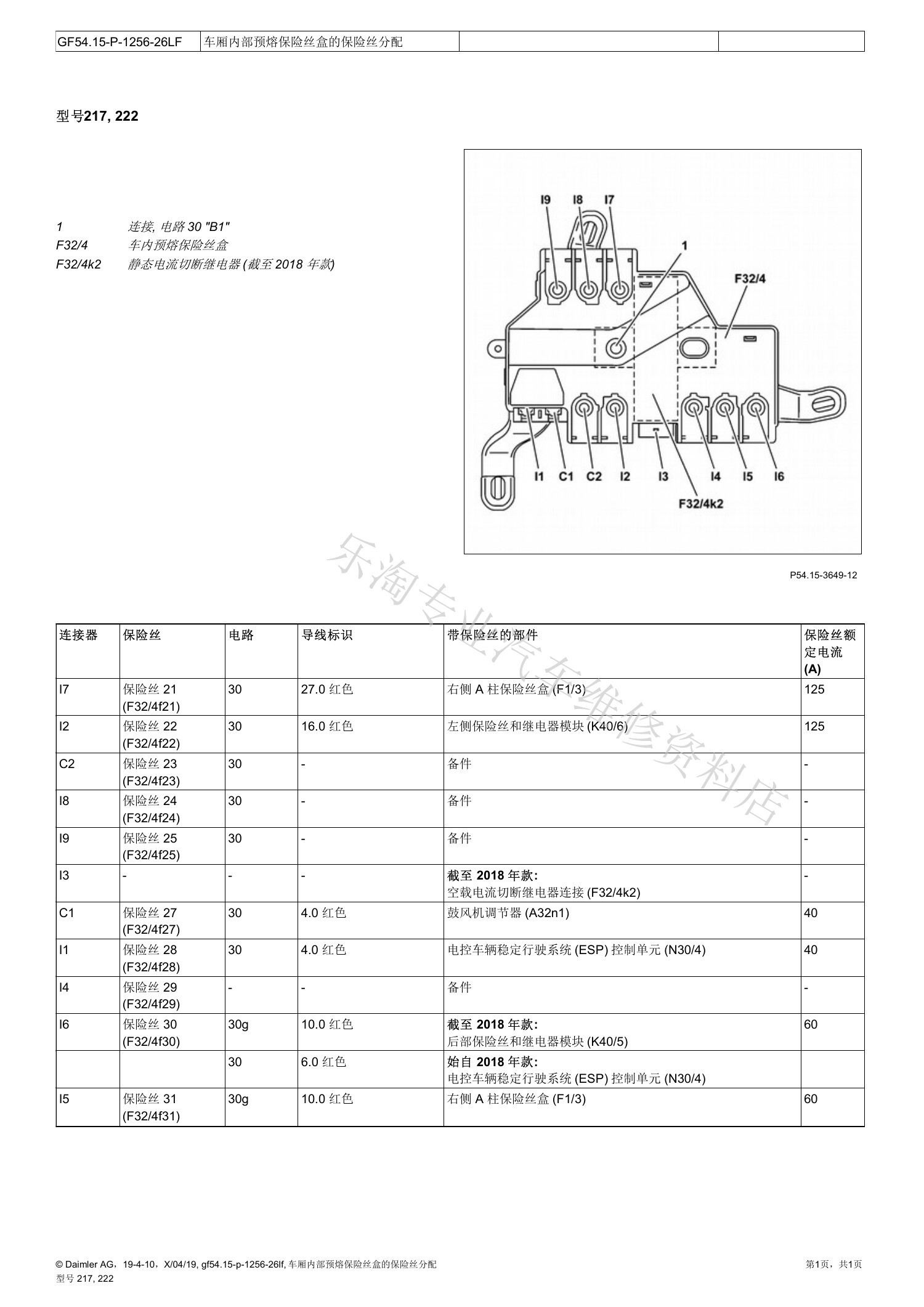

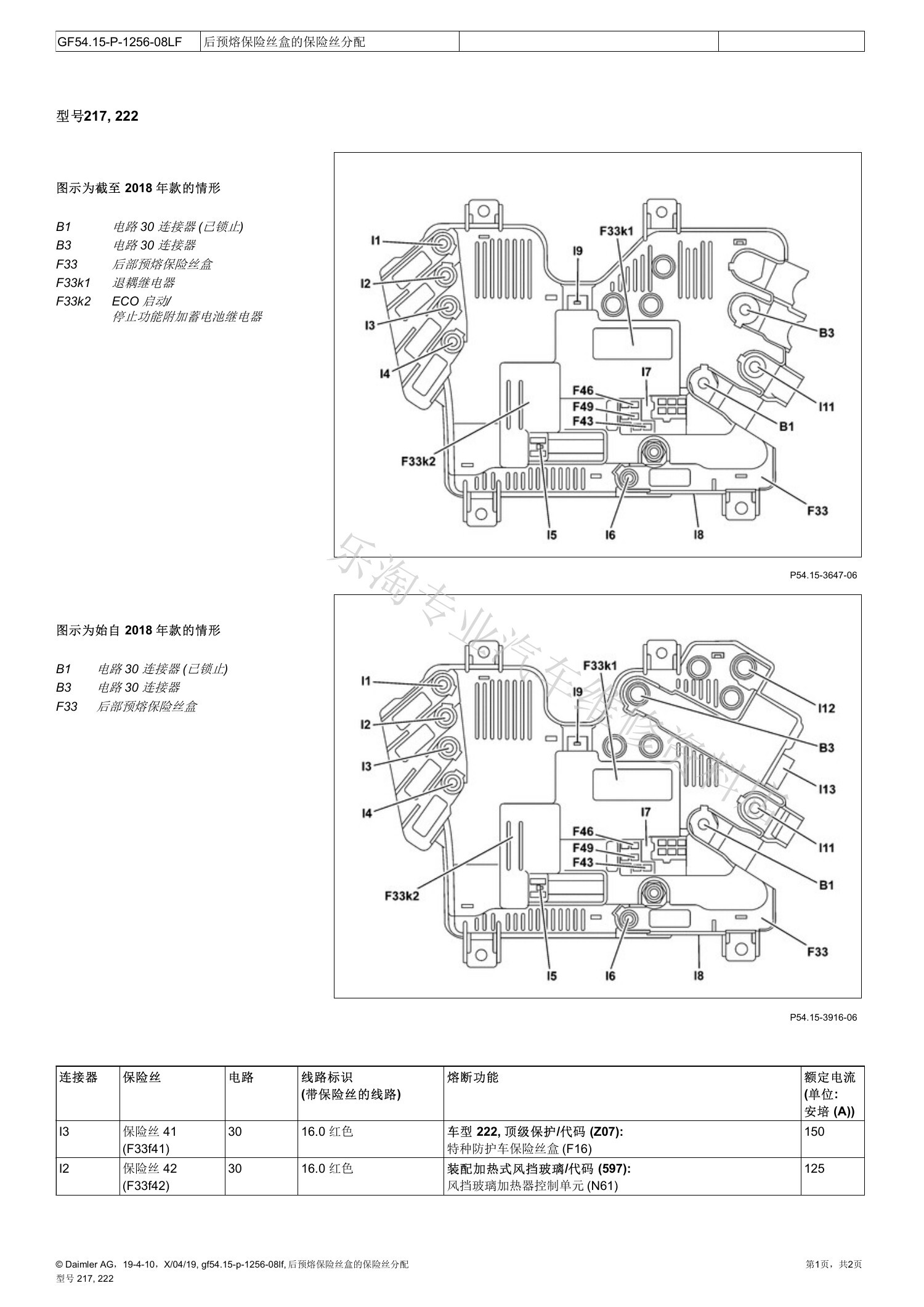

发动机舱内包括F32/3预熔保险丝盒、K40/8发动机保险丝和继电器模块，并按发动机及48V配置出现F153/2等部件。车内还分布F1/3、F32/4、K40/6、K40/5和F33，查找时必须先确认车型、年款和装备代码。

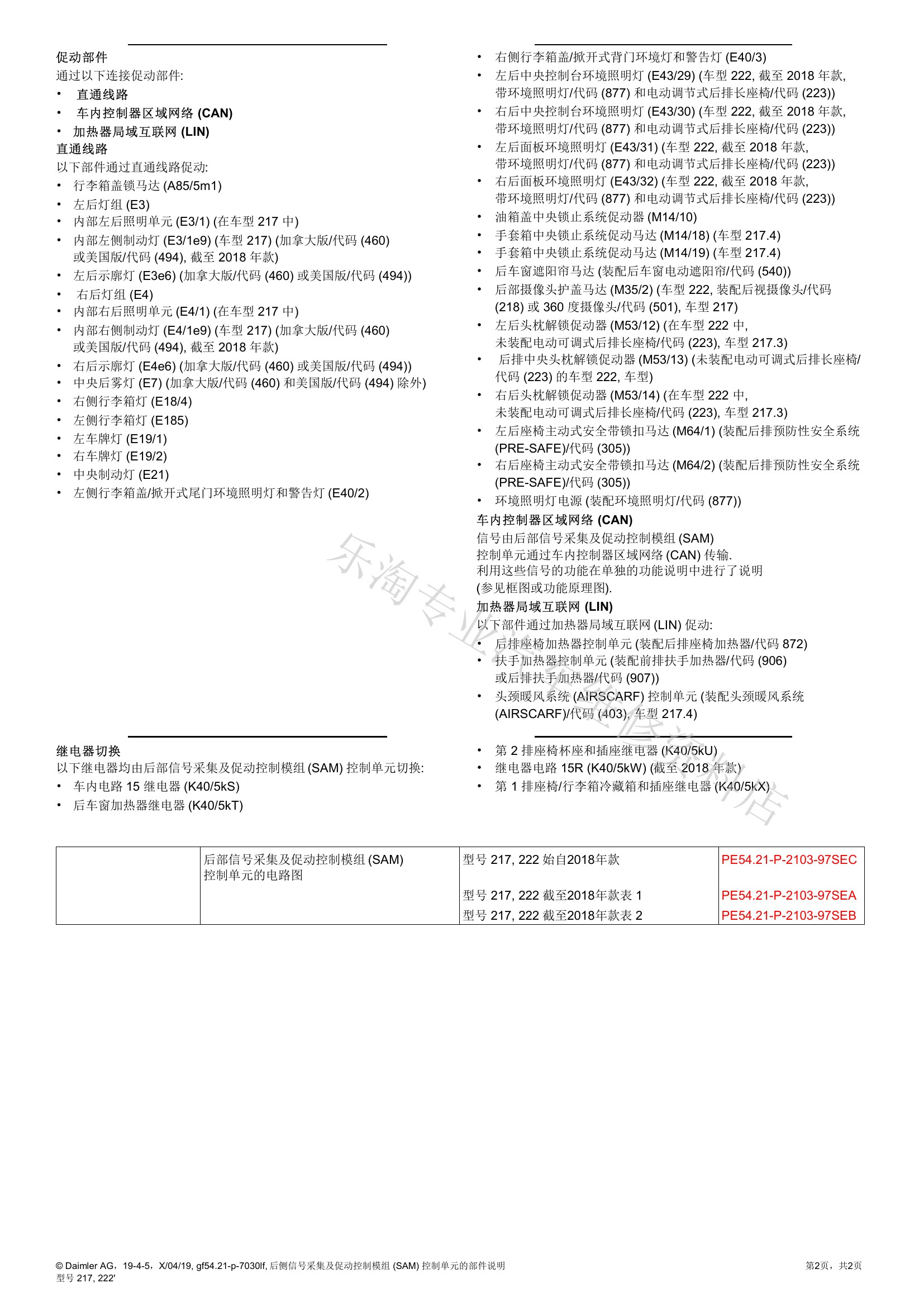

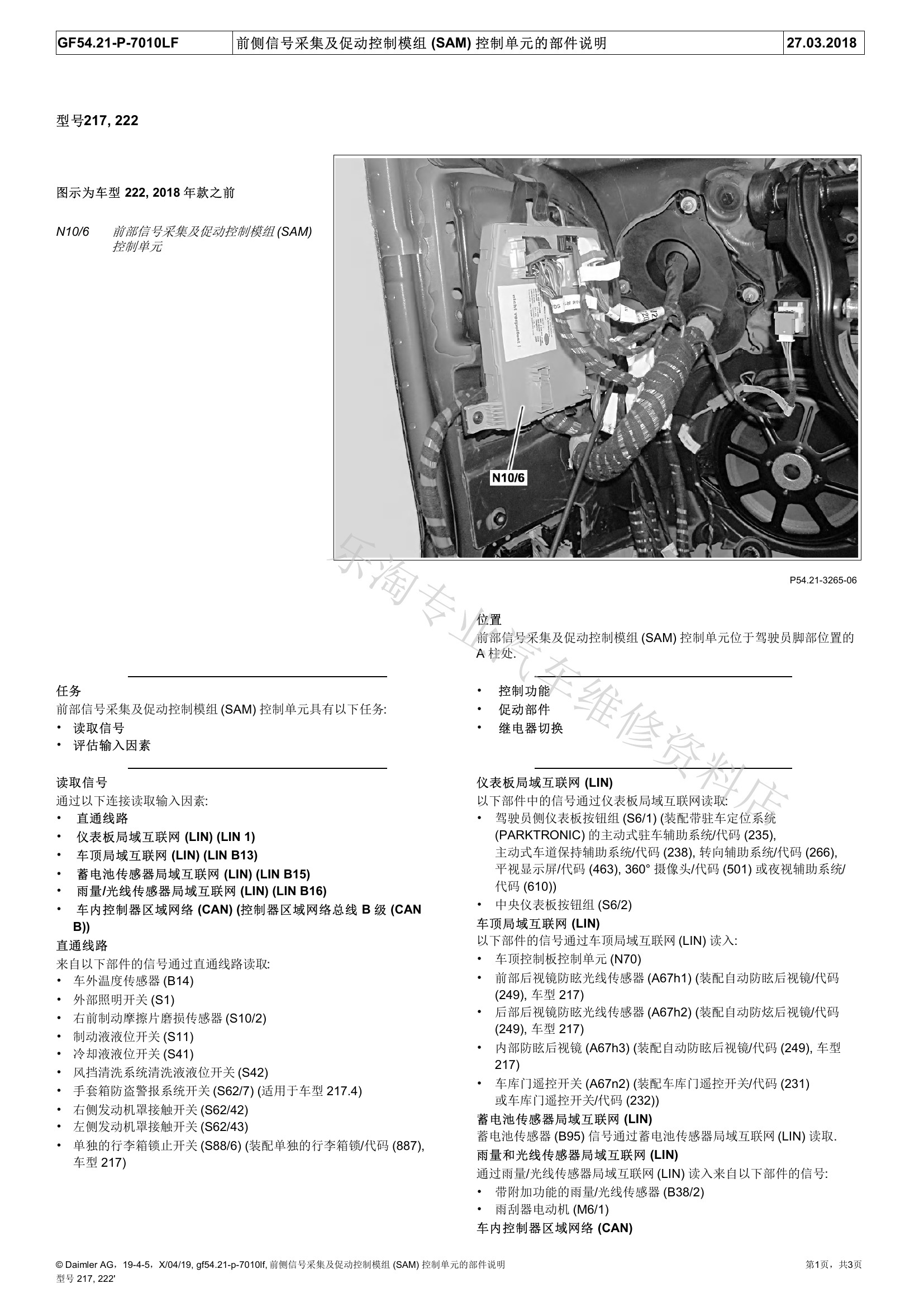

二、N10/6前部SAM的位置与任务

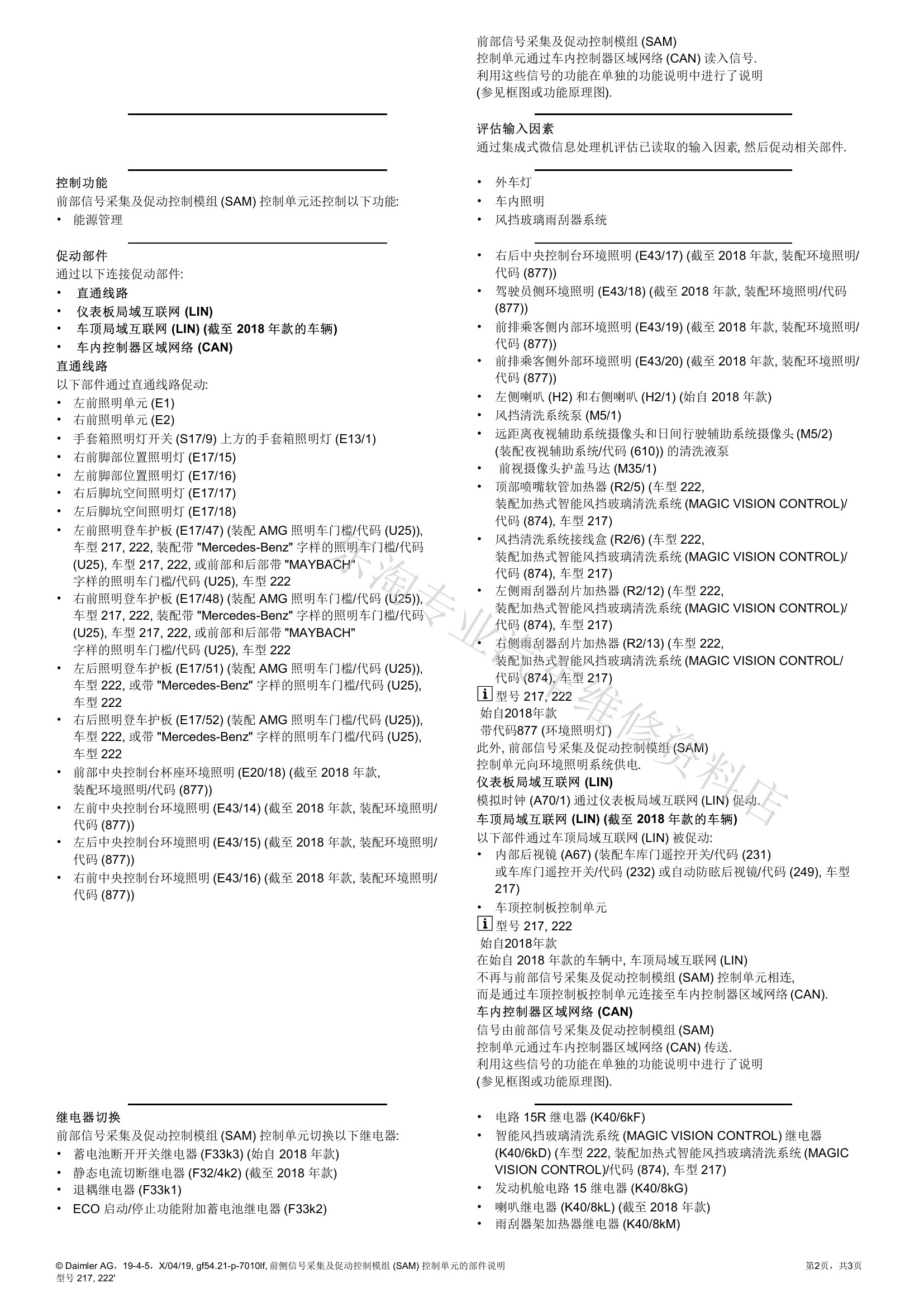

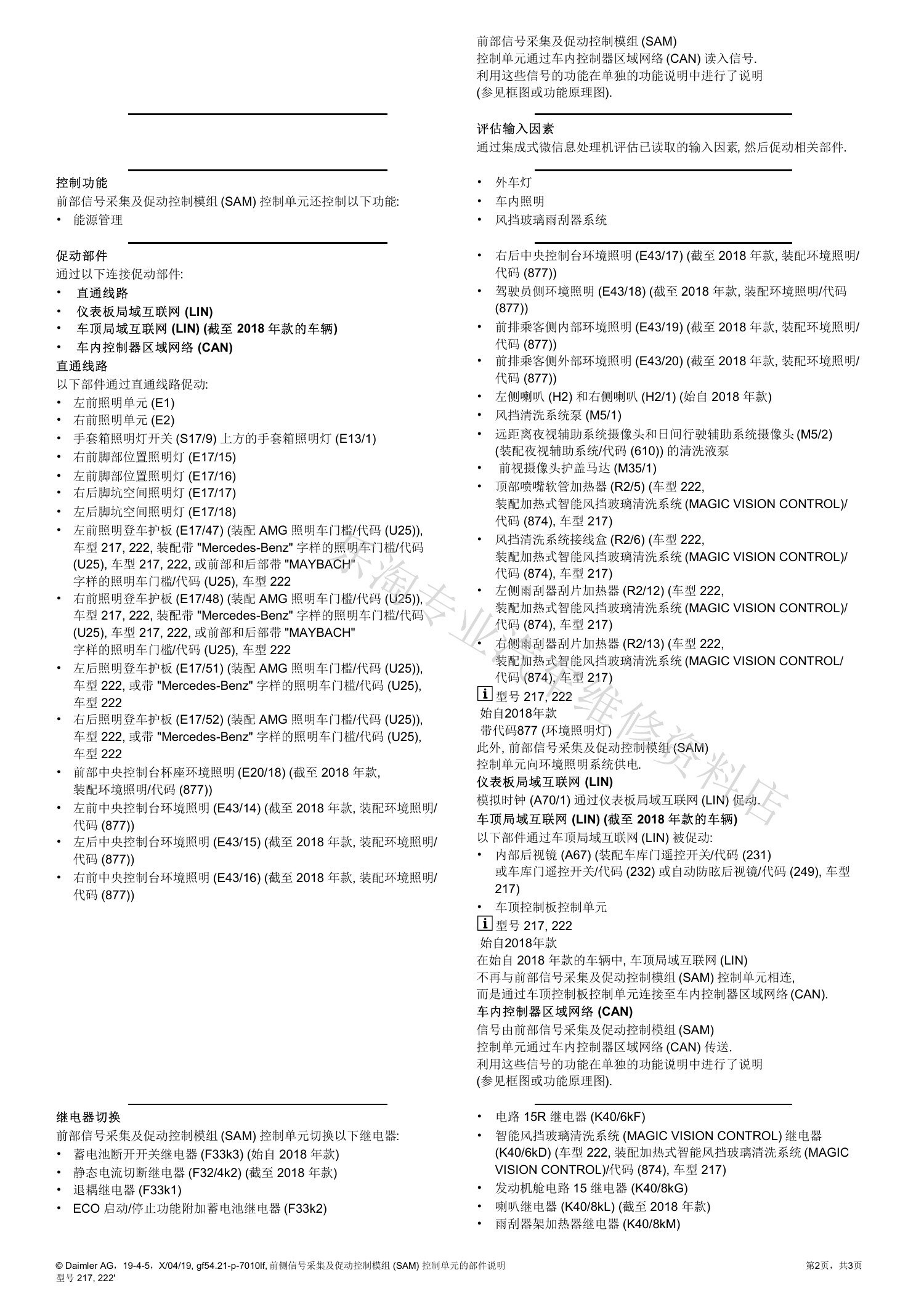

N10/6位于驾驶员脚部A柱区域。它读取外部照明开关、液位开关、发动机罩触点、雨量光线传感器及多条LIN/CAN信息，并执行前部照明、雨刮、喇叭、继电器和部分能源管理功能。

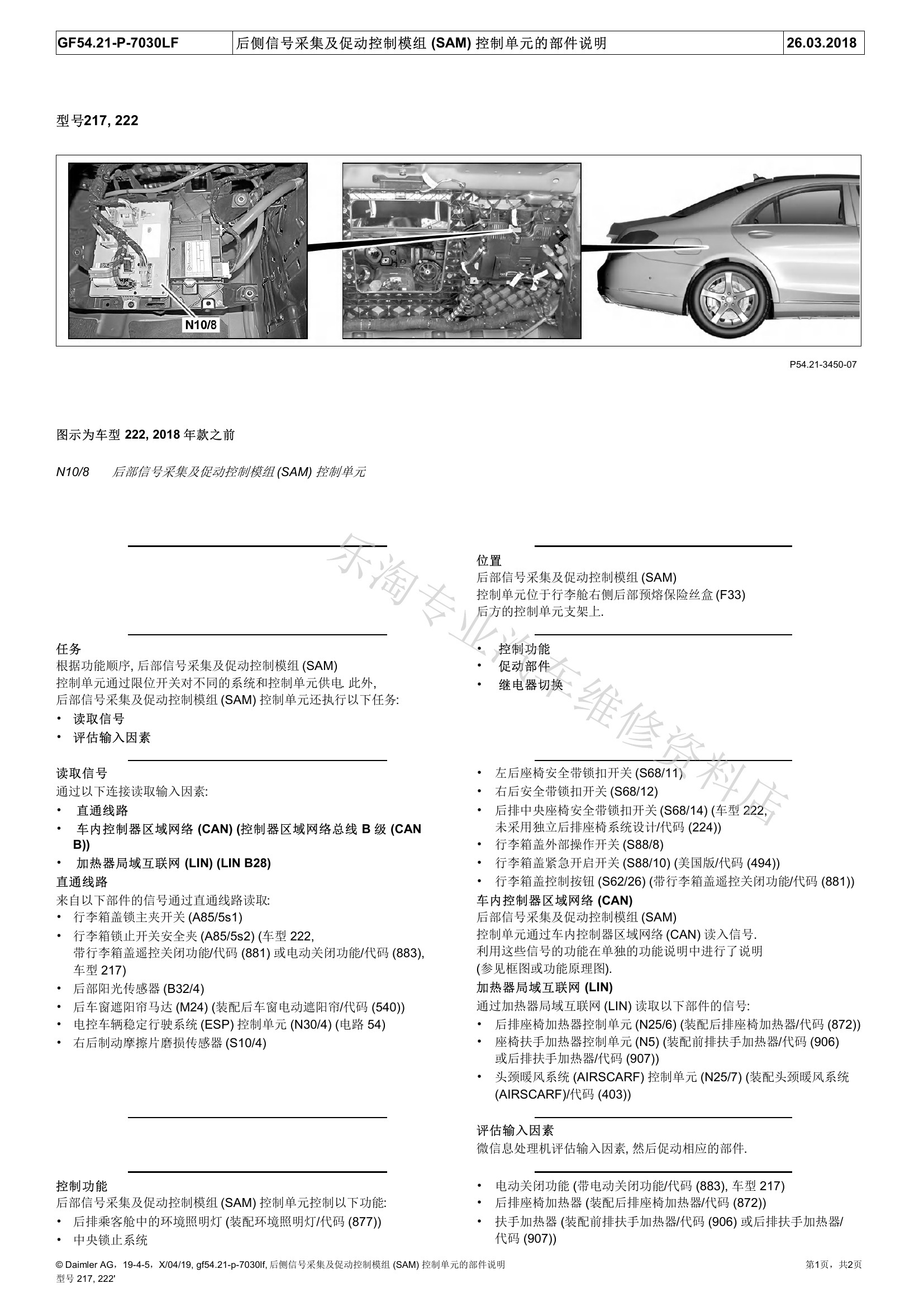

三、N10/8后部SAM的位置与任务

N10/8安装在行李舱右侧、后部预熔保险丝盒附近的控制单元支架上。它读取行李箱盖、后排安全带、后窗遮阳帘和后部舒适系统信息，并负责后部照明、中央锁止及相关继电器和用电设备控制。

四、驾驶员侧K40/6供电分配

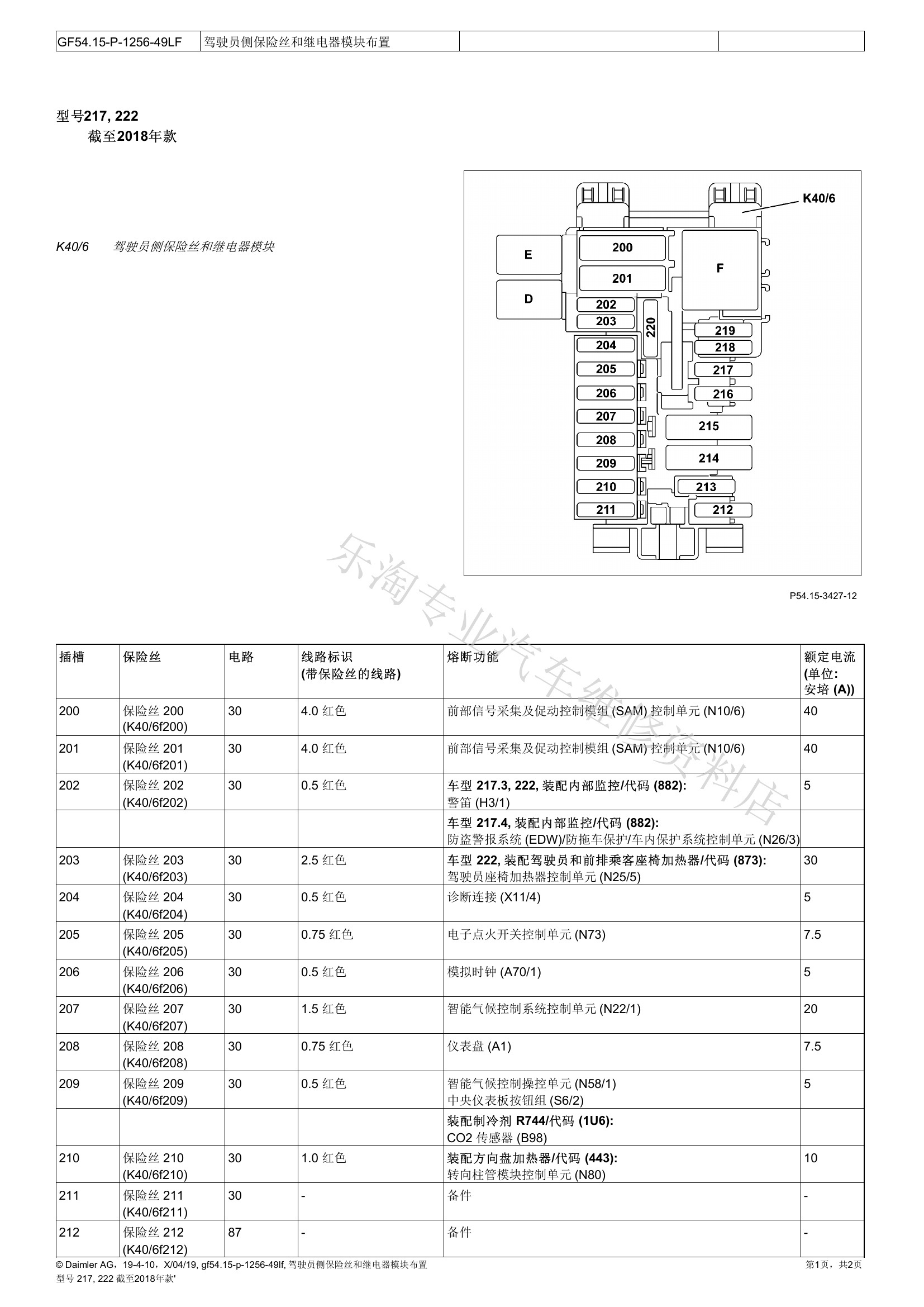

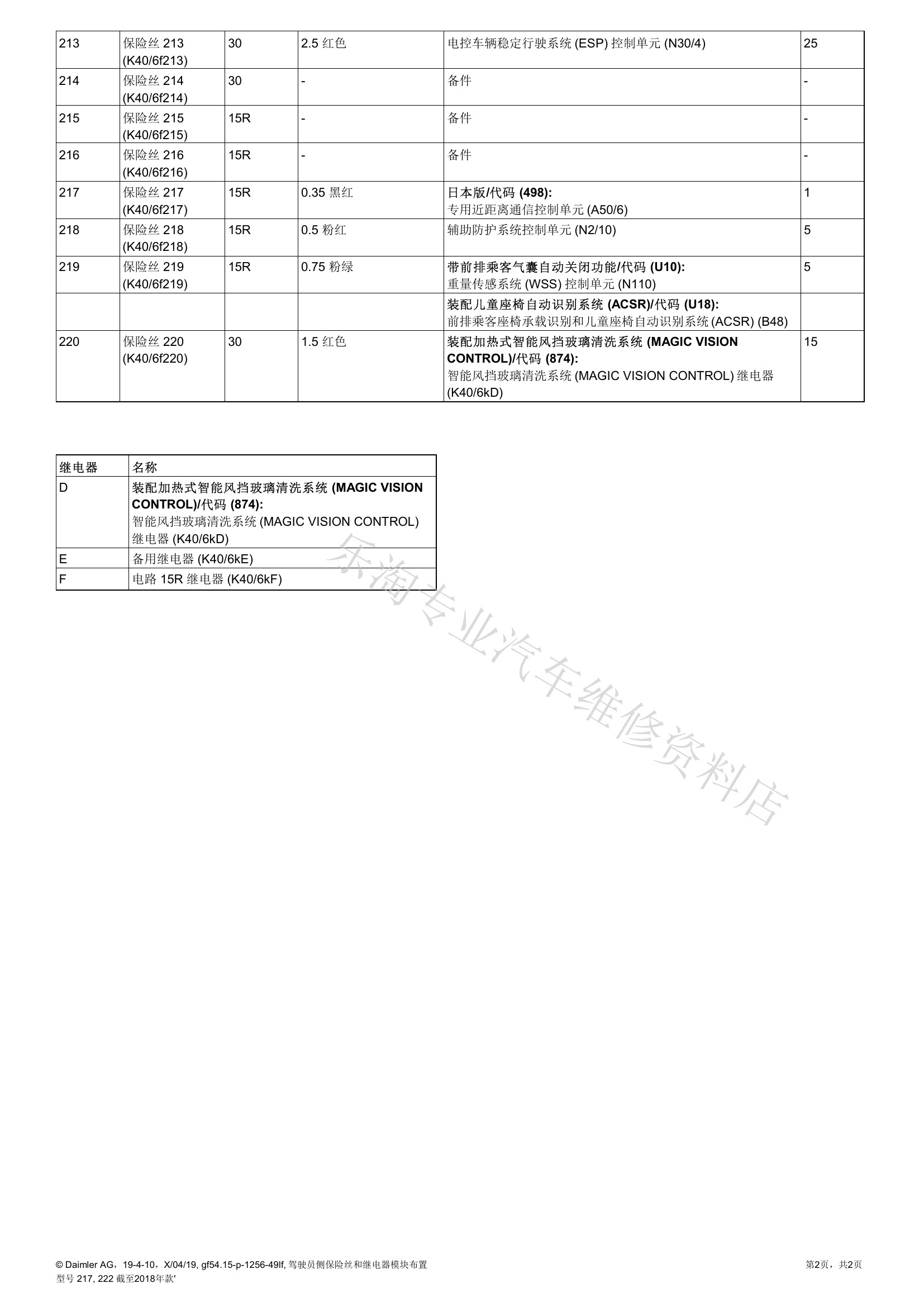

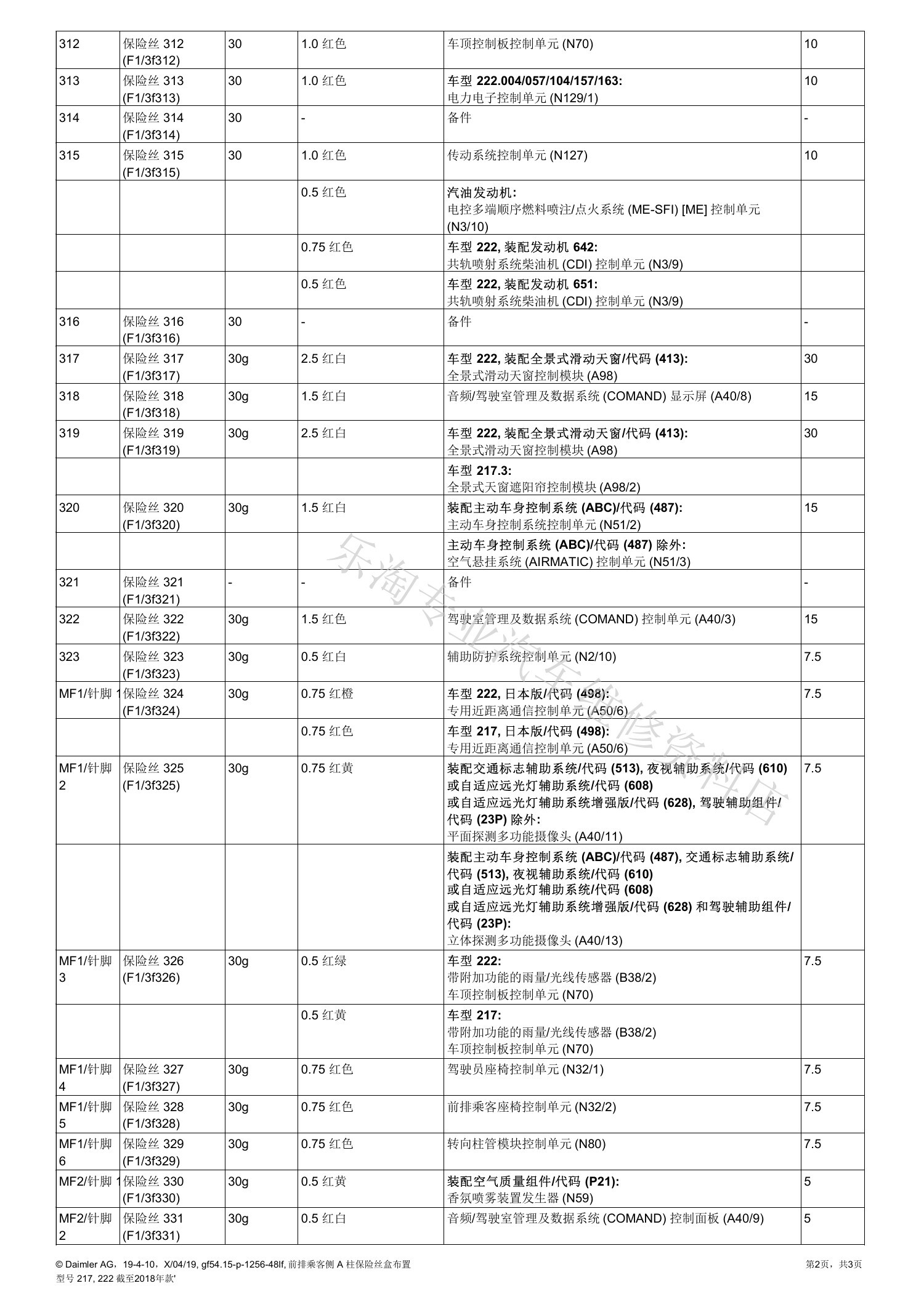

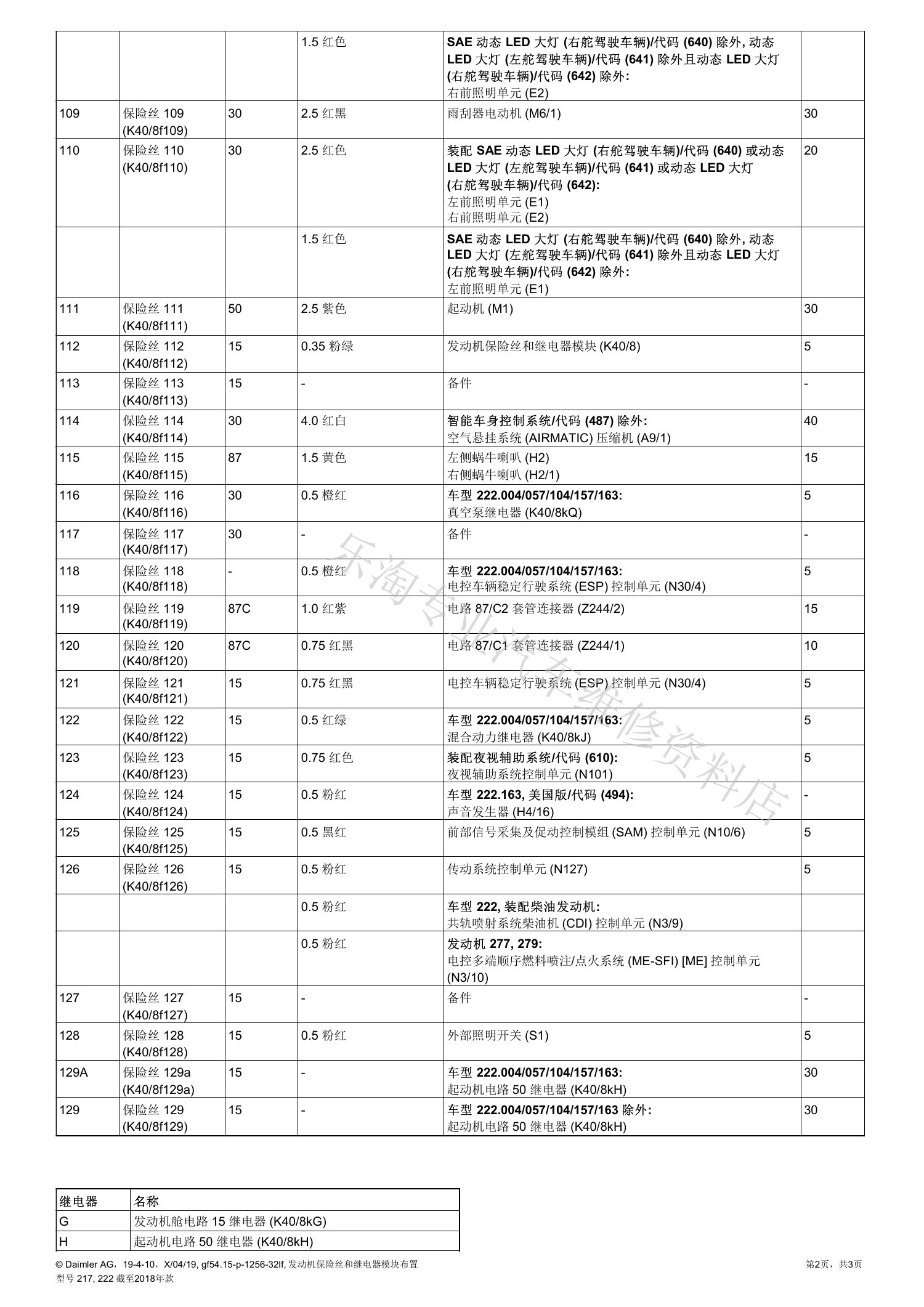

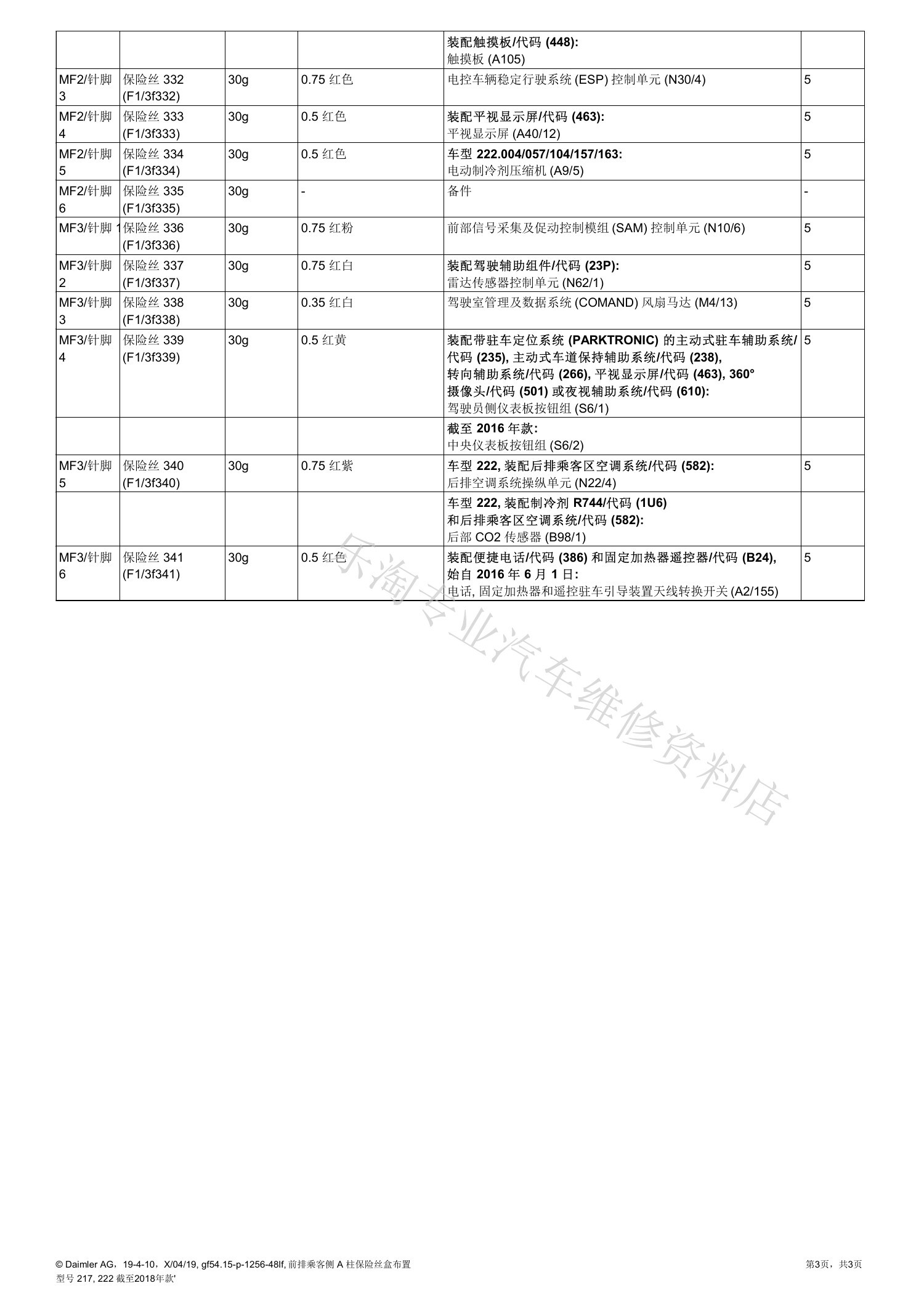

K40/6中可见前部SAM、电子点火开关、仪表、空调、诊断连接、ESP和辅助防护系统等电路。相同位置在不同年款或市场配置下可能为空位，因此不能只按插槽编号判断保险丝缺失。

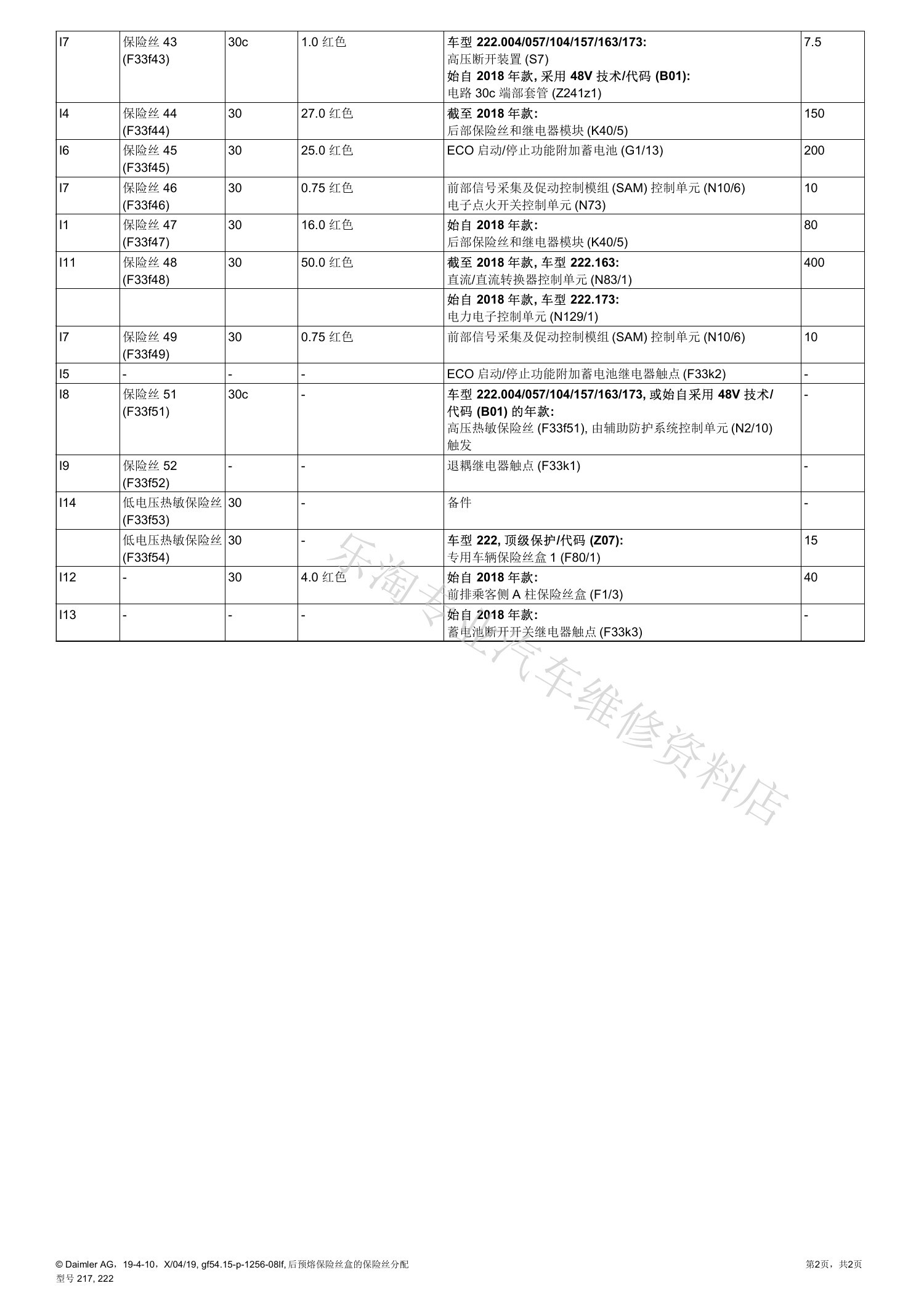

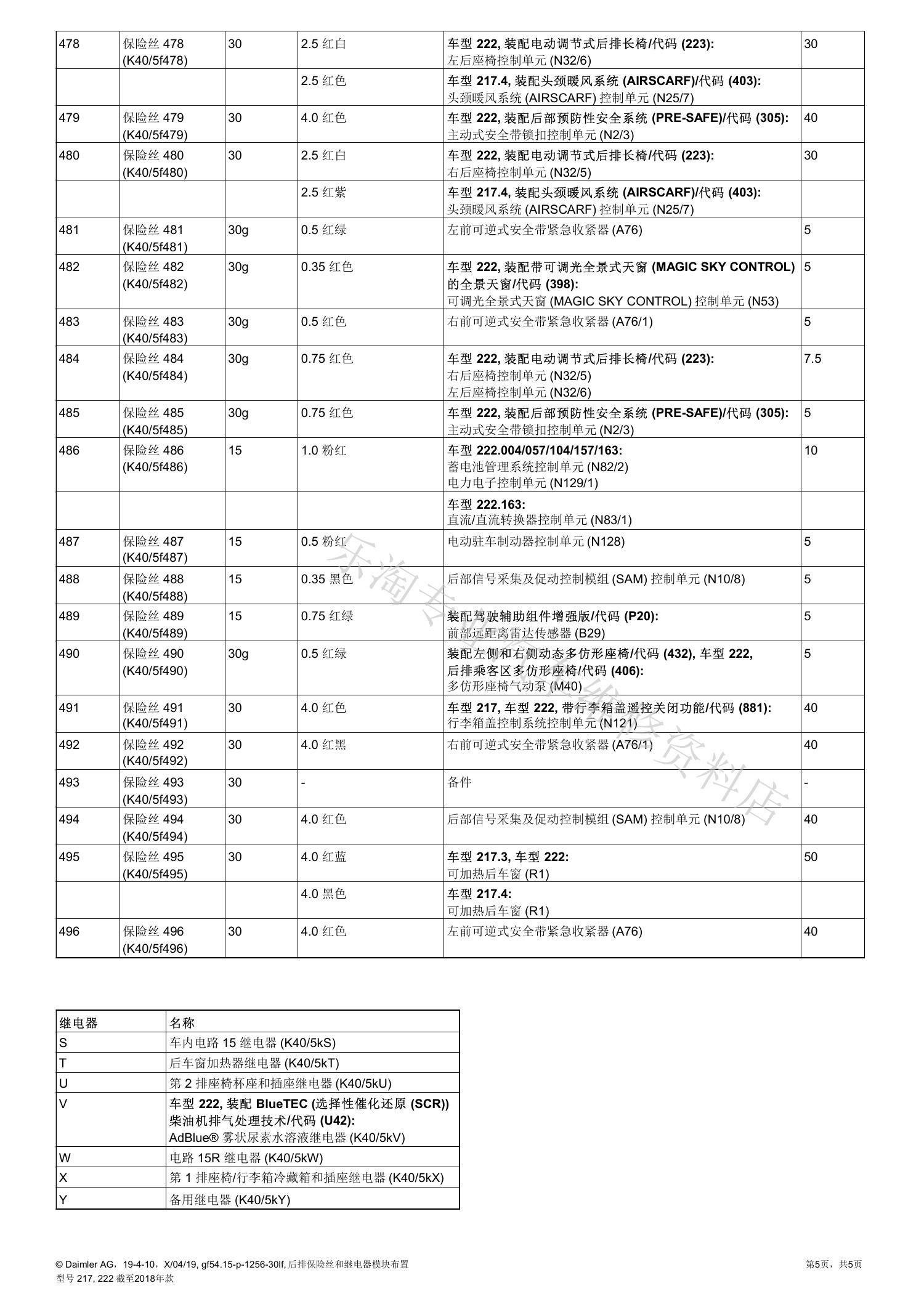

五、后部K40/5与30g负载

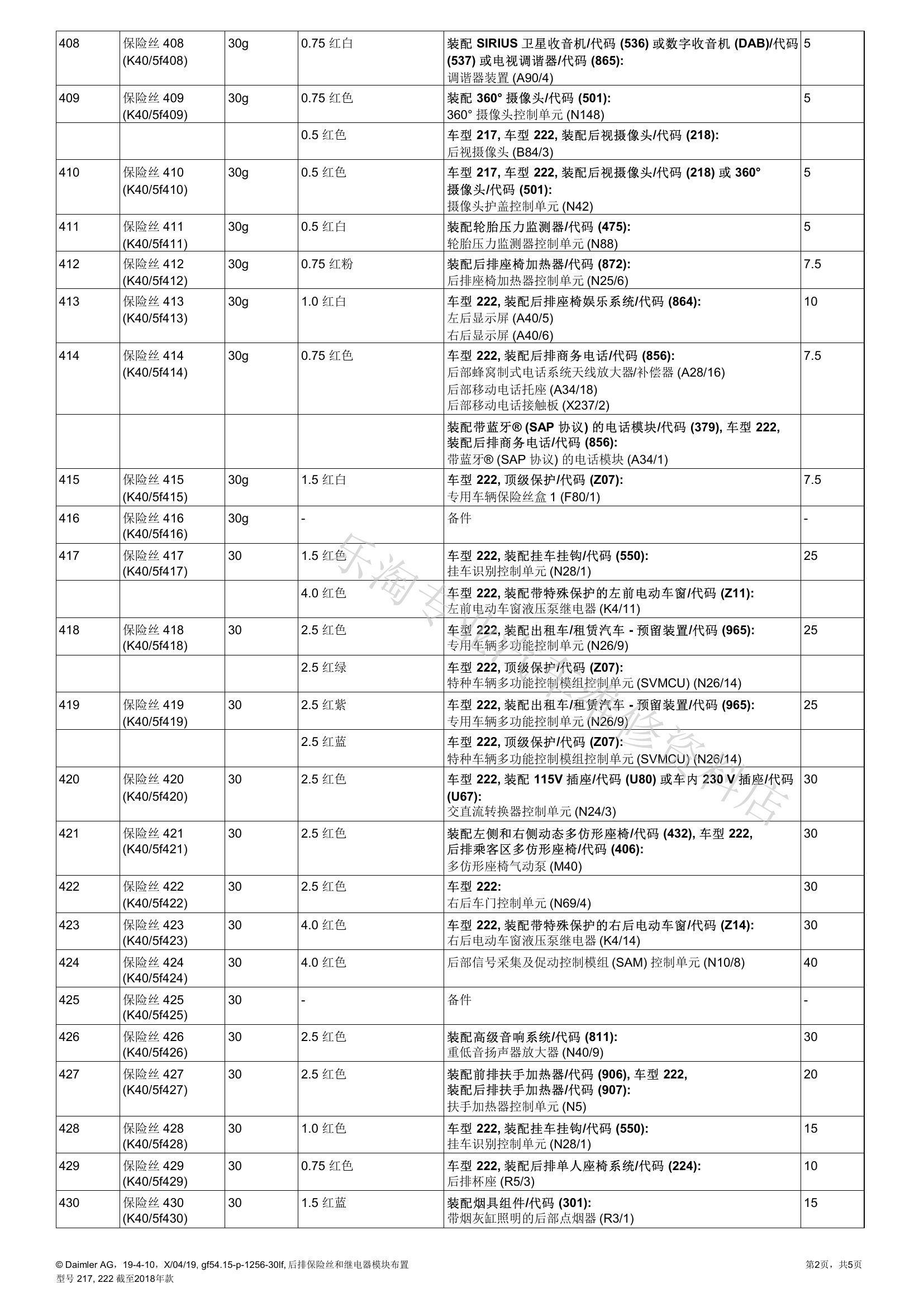

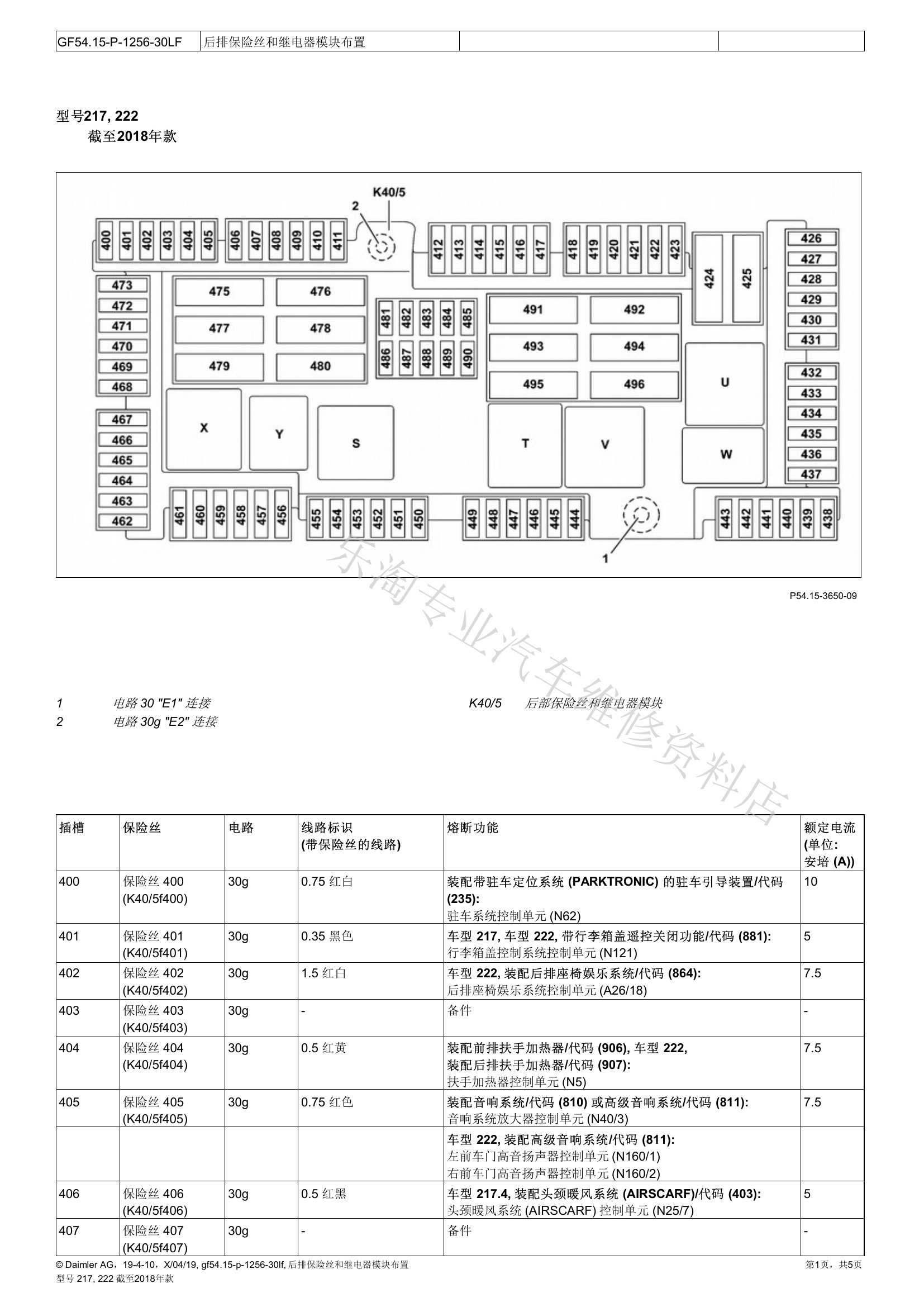

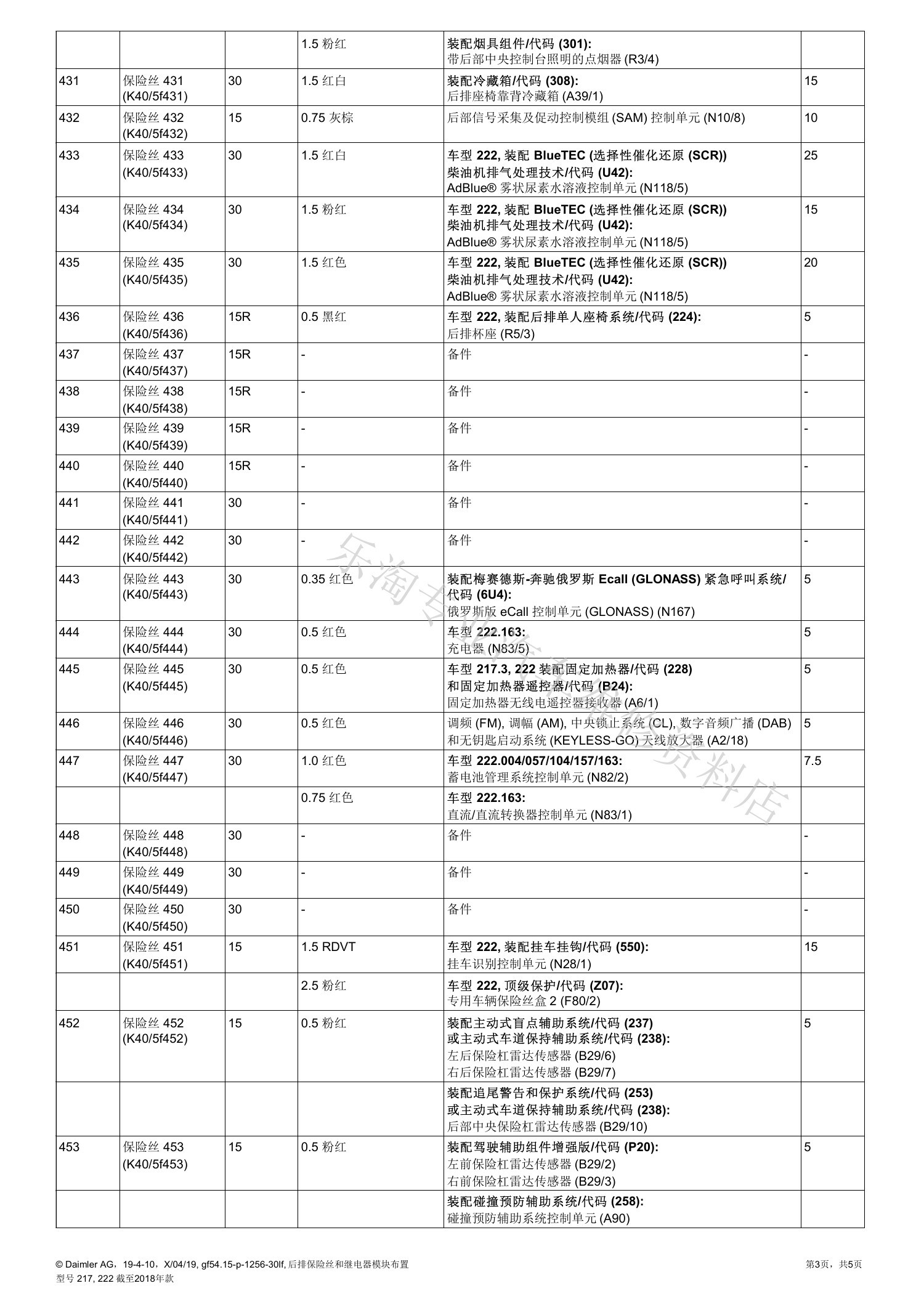

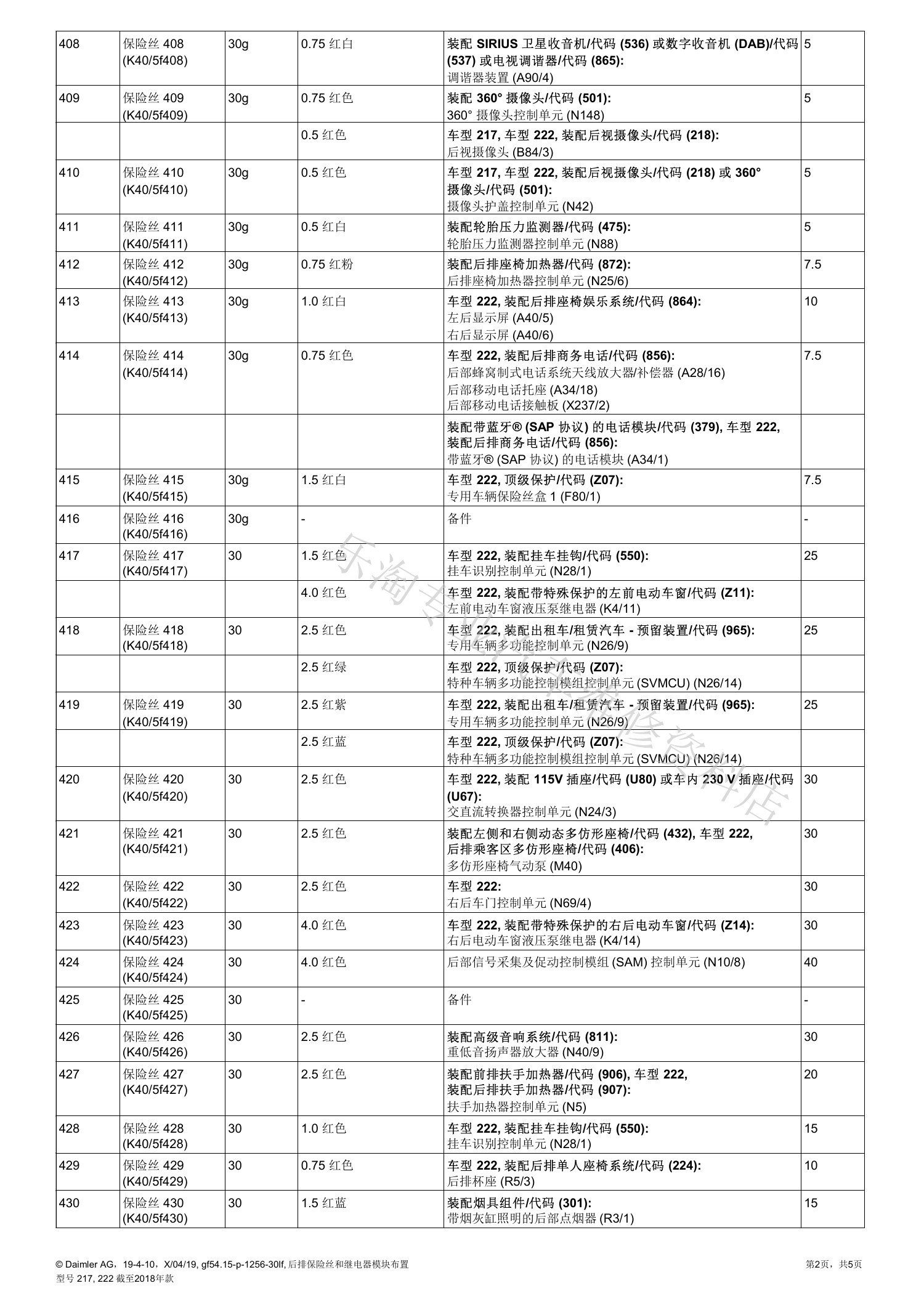

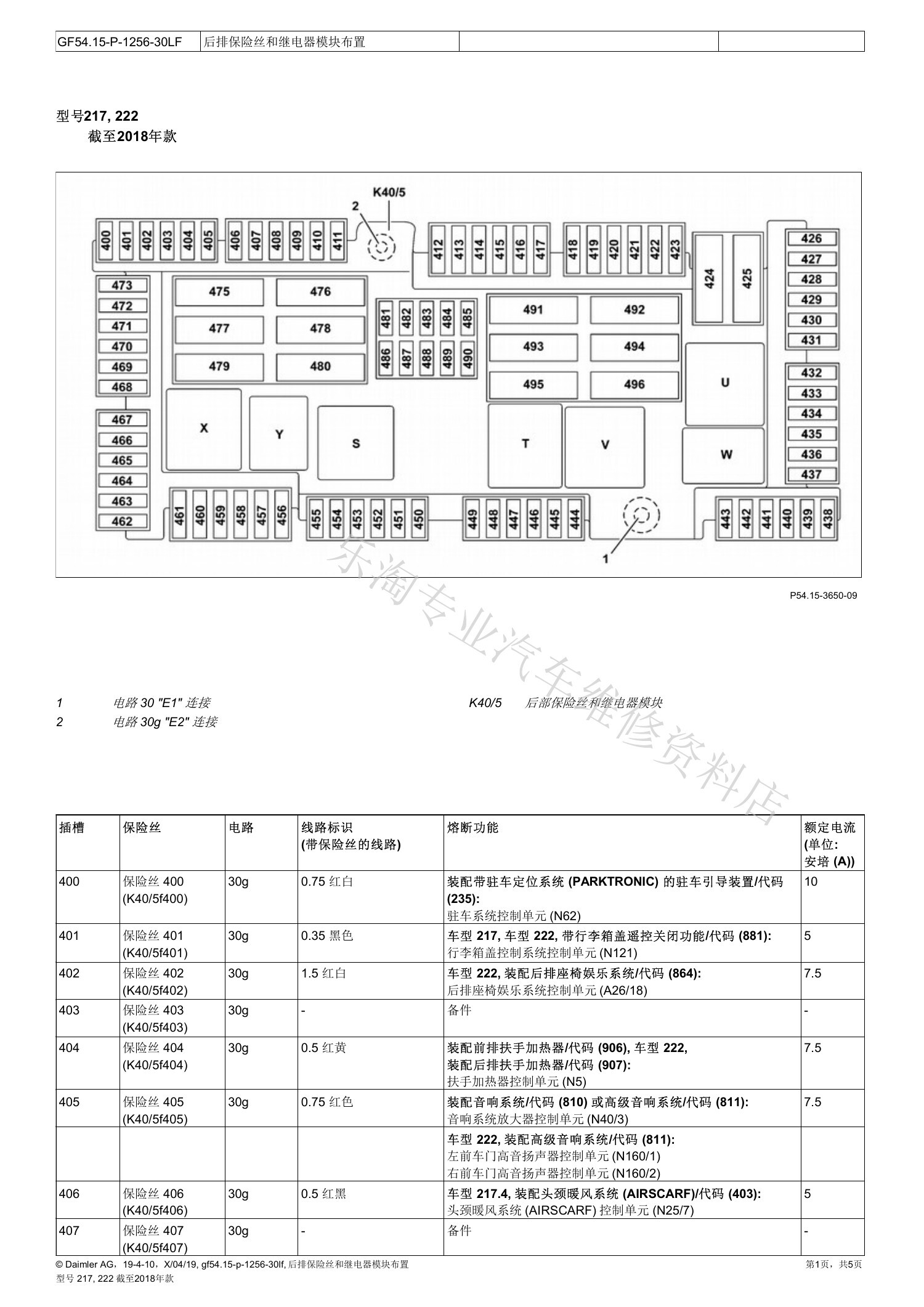

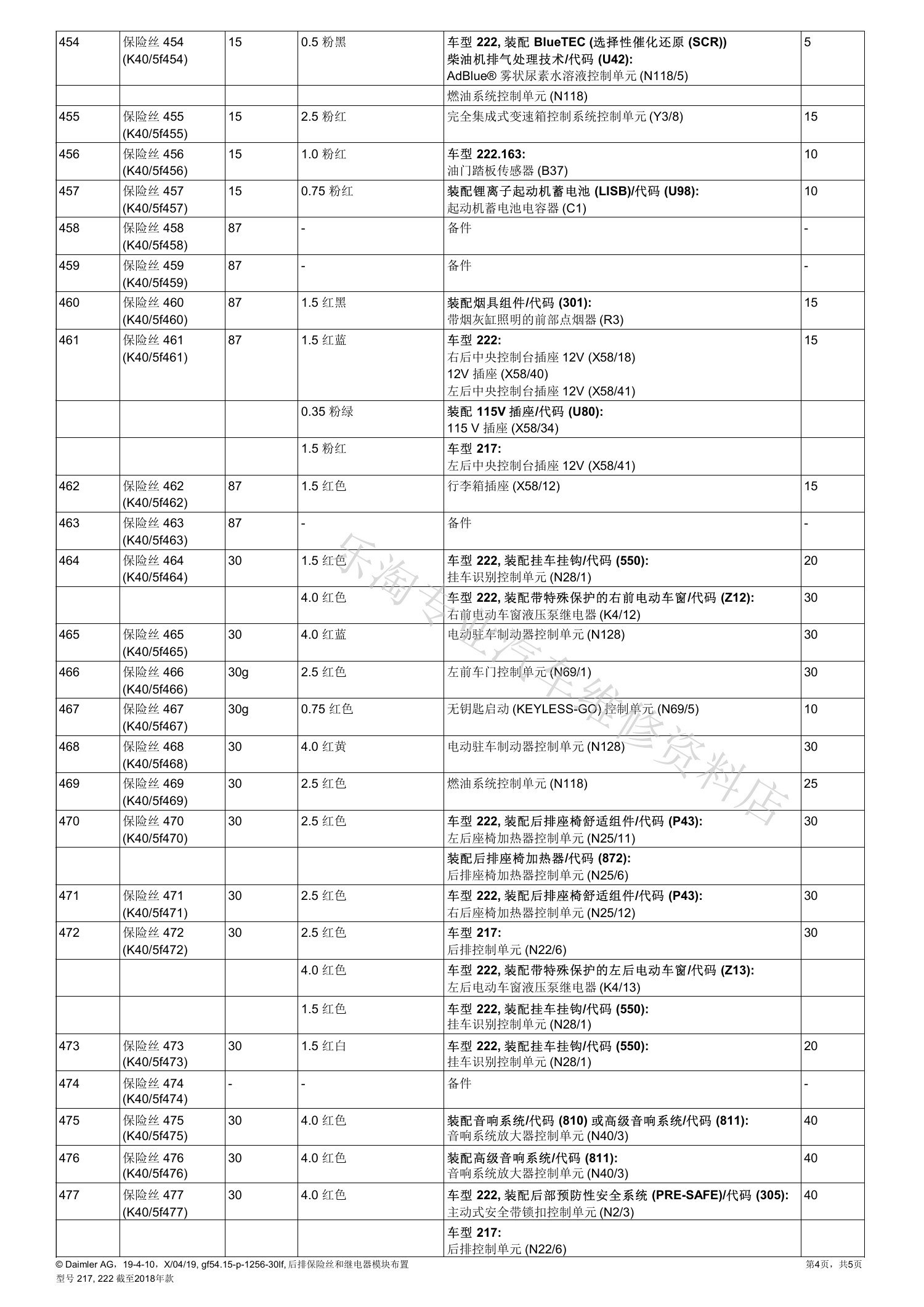

K40/5为驻车系统、行李箱盖、后排娱乐、音响放大器、360°摄像头、轮胎压力监测和后排座椅等设备供电，其中多项属于30g管理范围。静态电流异常时，保险丝分配表可以帮助按支路逐步隔离。

六、30、30g与15R不能混淆

电路30为常电，30g属于受能源管理和静态电流策略控制的供电，15R则随点火状态变化。测到某个保险丝无电前，应先确认车辆当前电源模式、休眠状态以及该回路是否已被能源管理主动切断。

七、保险丝故障的诊断顺序

• 根据功能和报码先确定控制单元，再由电路图反查保险丝盒与插槽。
• 同时测量保险丝两端电压和负载侧电流，避免只靠目视判断。
• 保险丝再次熔断时按支路隔离负载，禁止直接提高额定电流。
• SAM报码较多时先检查其主电源、搭铁、插接件进水和CAN/LIN状态。
• 更换SAM前保存编码和配置，并按实车最新流程完成试运行。
