奔驰多功能与夜视摄像头校正：场地、目标板定位与Xentry验证

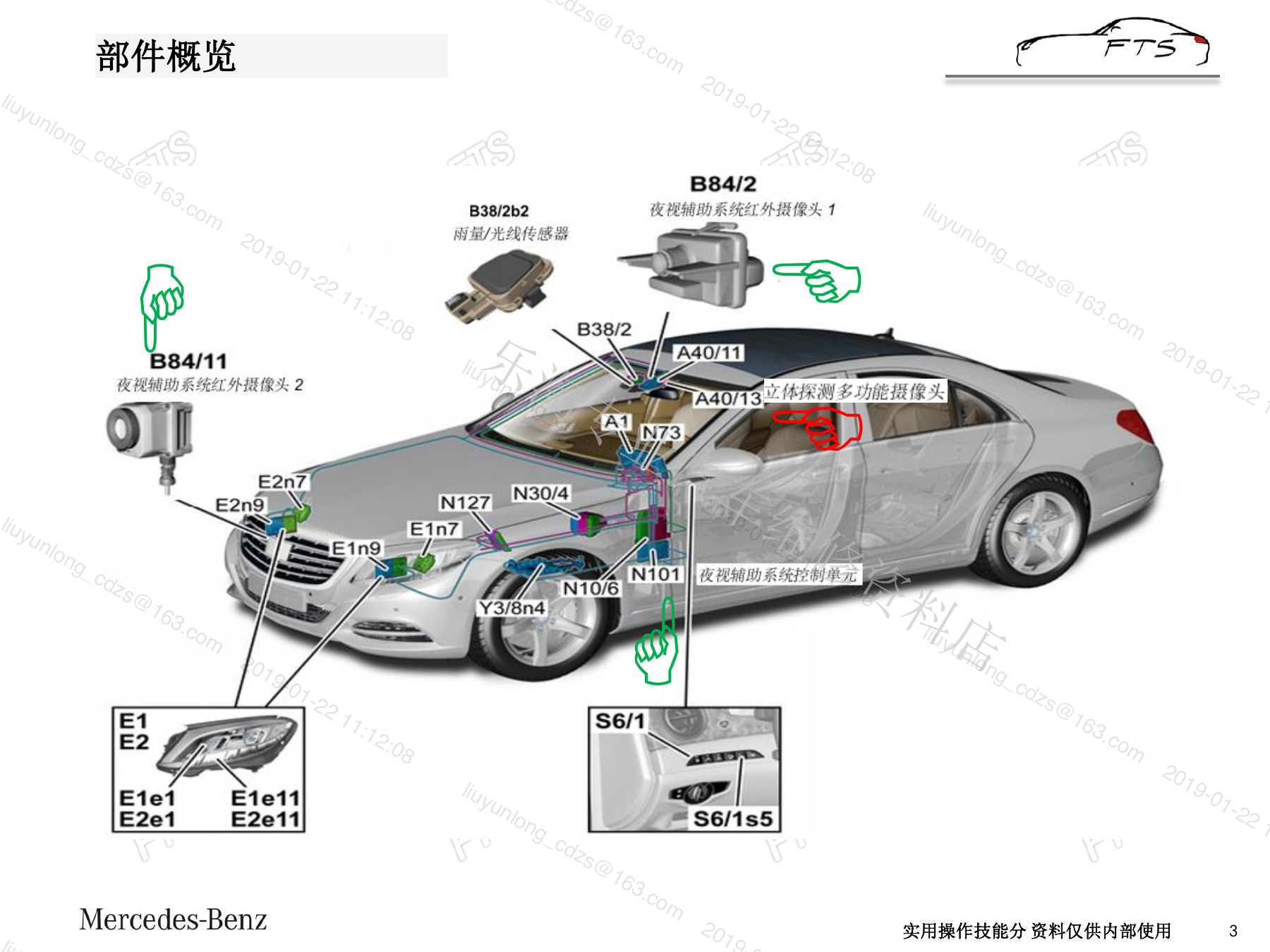

多功能摄像头和夜视摄像头校正依赖正确的车辆姿态、水平地面、轮胎状态、目标板/校正工具位置和诊断仪流程。原资料以V222为例展示部件位置、工具选择、距离与水平检查，以及Xentry启动校正。具体尺寸和工具组合必须查对应车型文件。

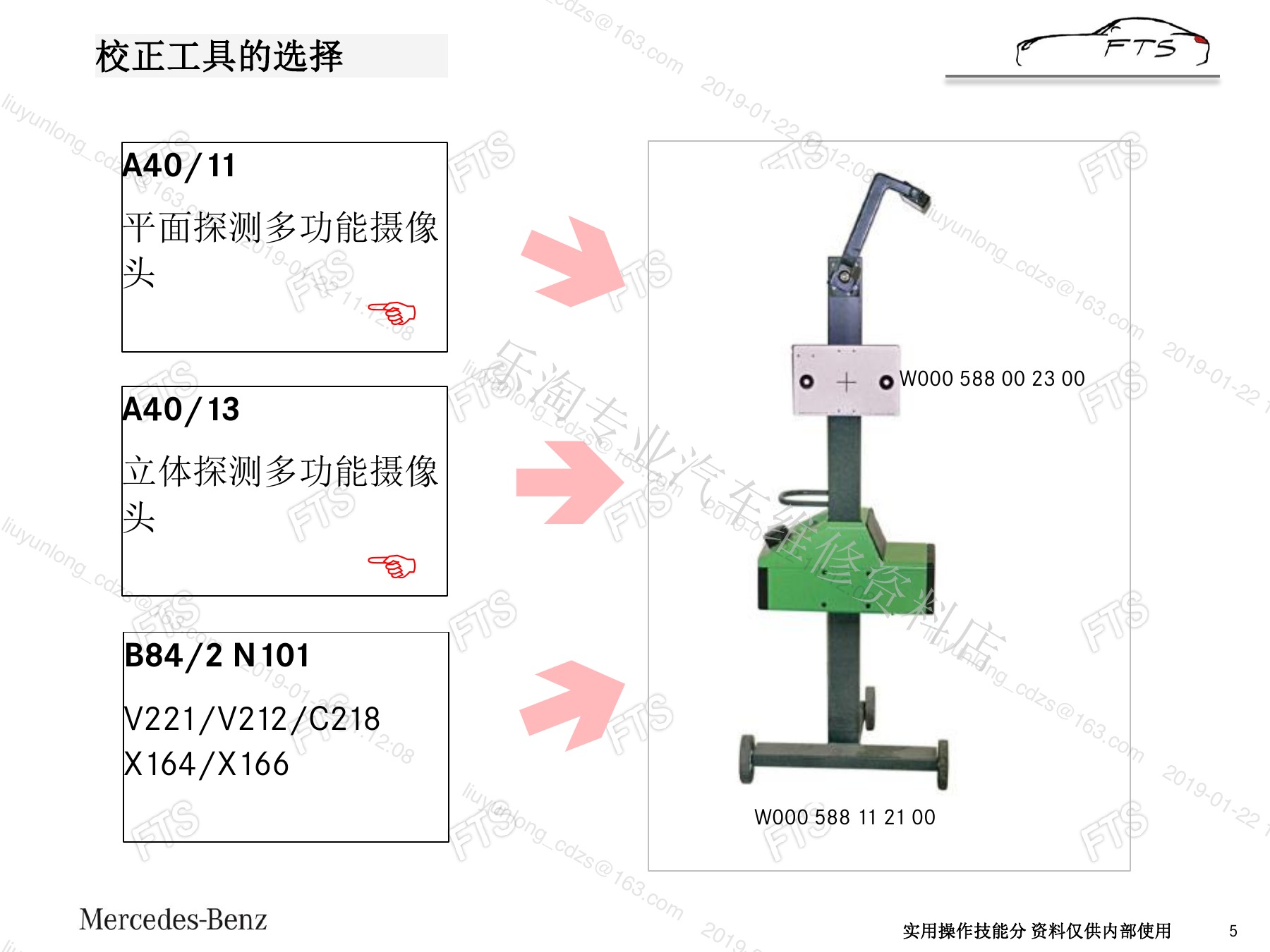

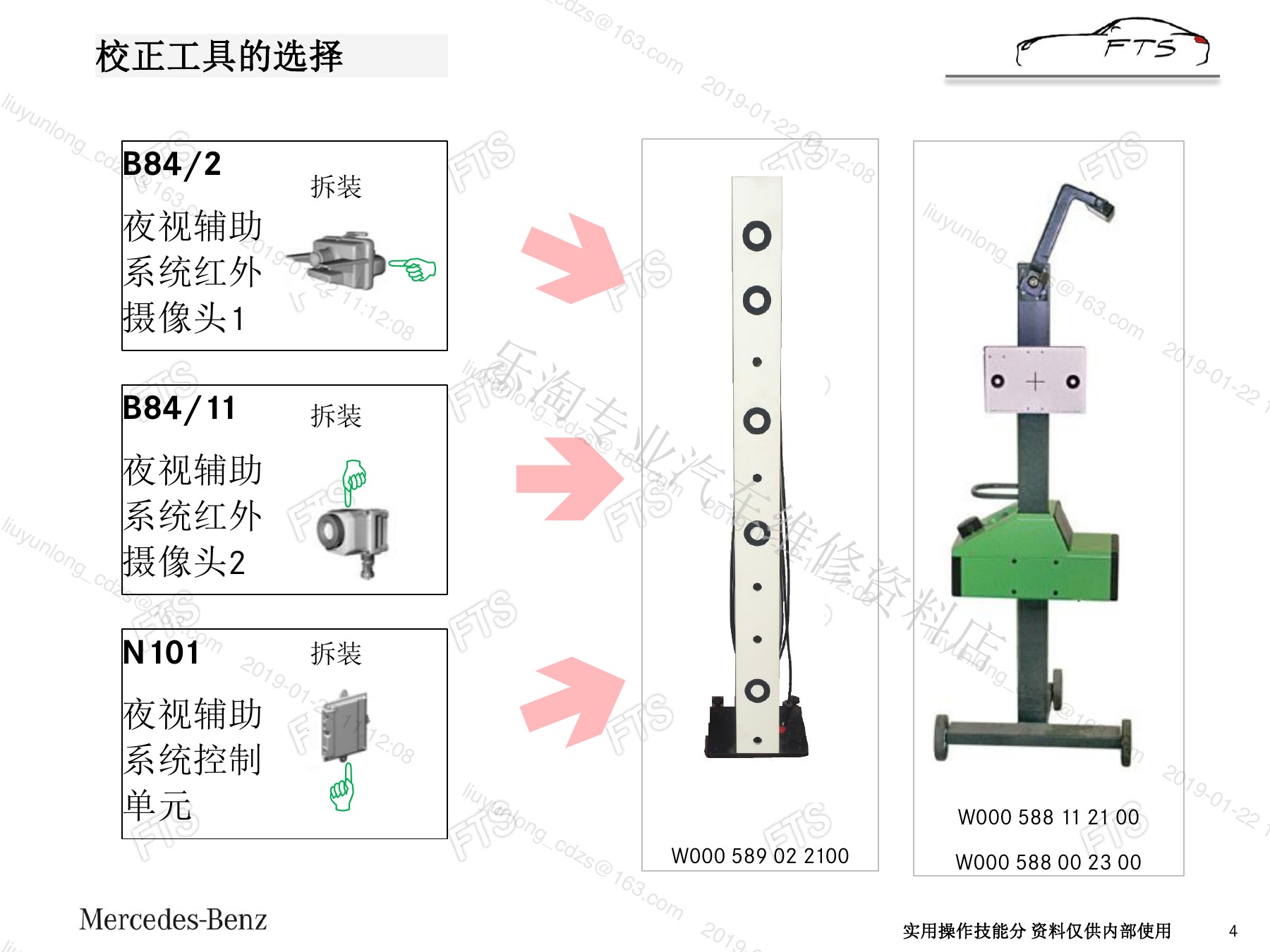

一、识别摄像头和校正工具

确认需要校正的是多功能摄像头、夜视摄像头或其他传感器，并核对车辆配置。根据WIS选择目标板、支架、反射器或专用校正装置，不能混用不同摄像头的工具。

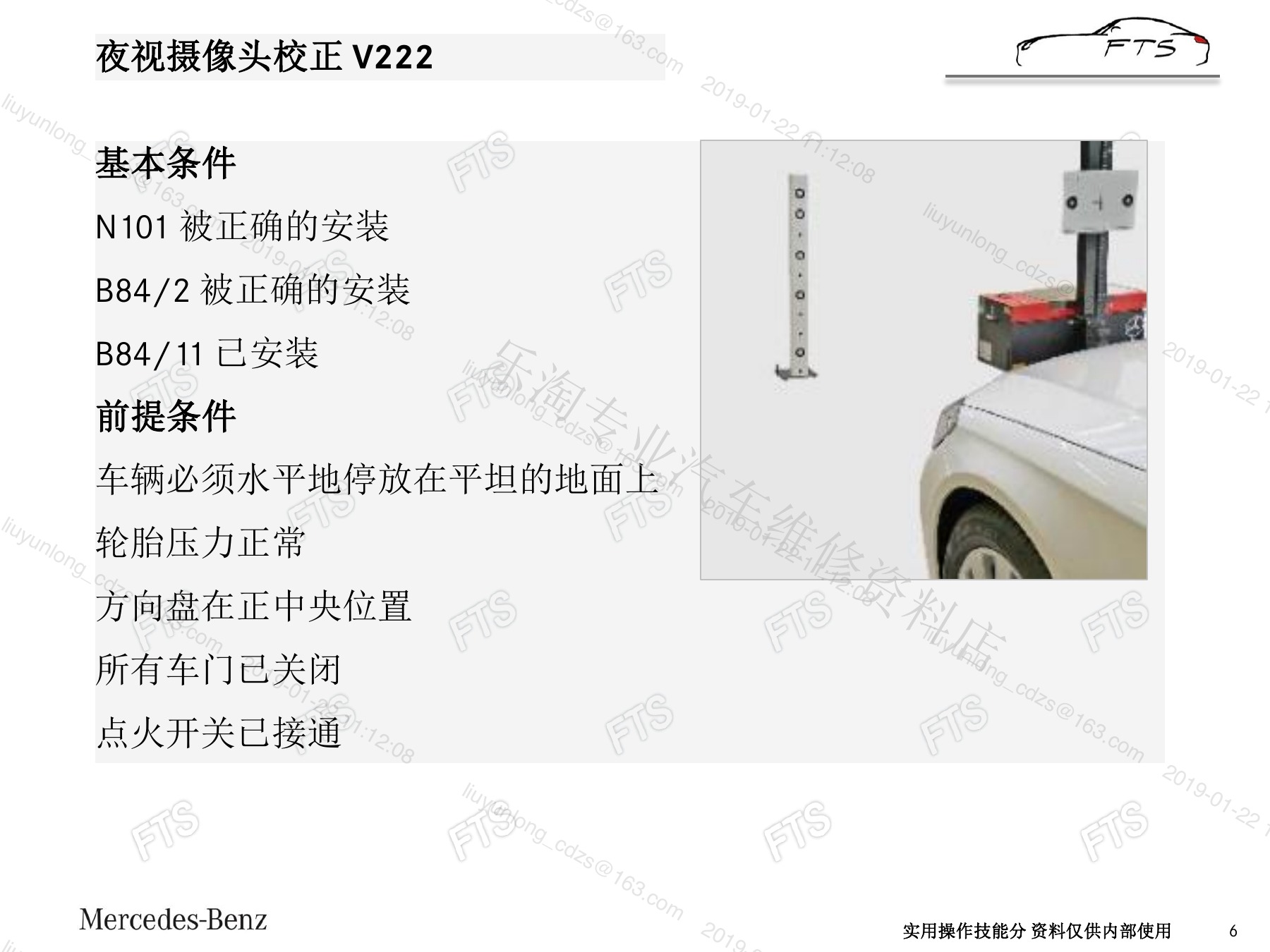

二、车辆和场地基本条件

车辆停在平整水平区域，轮胎规格、压力和车高符合要求，悬架稳定，车内载荷按文件处理。清洁摄像头视窗并排除玻璃、支架、车身高度或四轮定位问题。

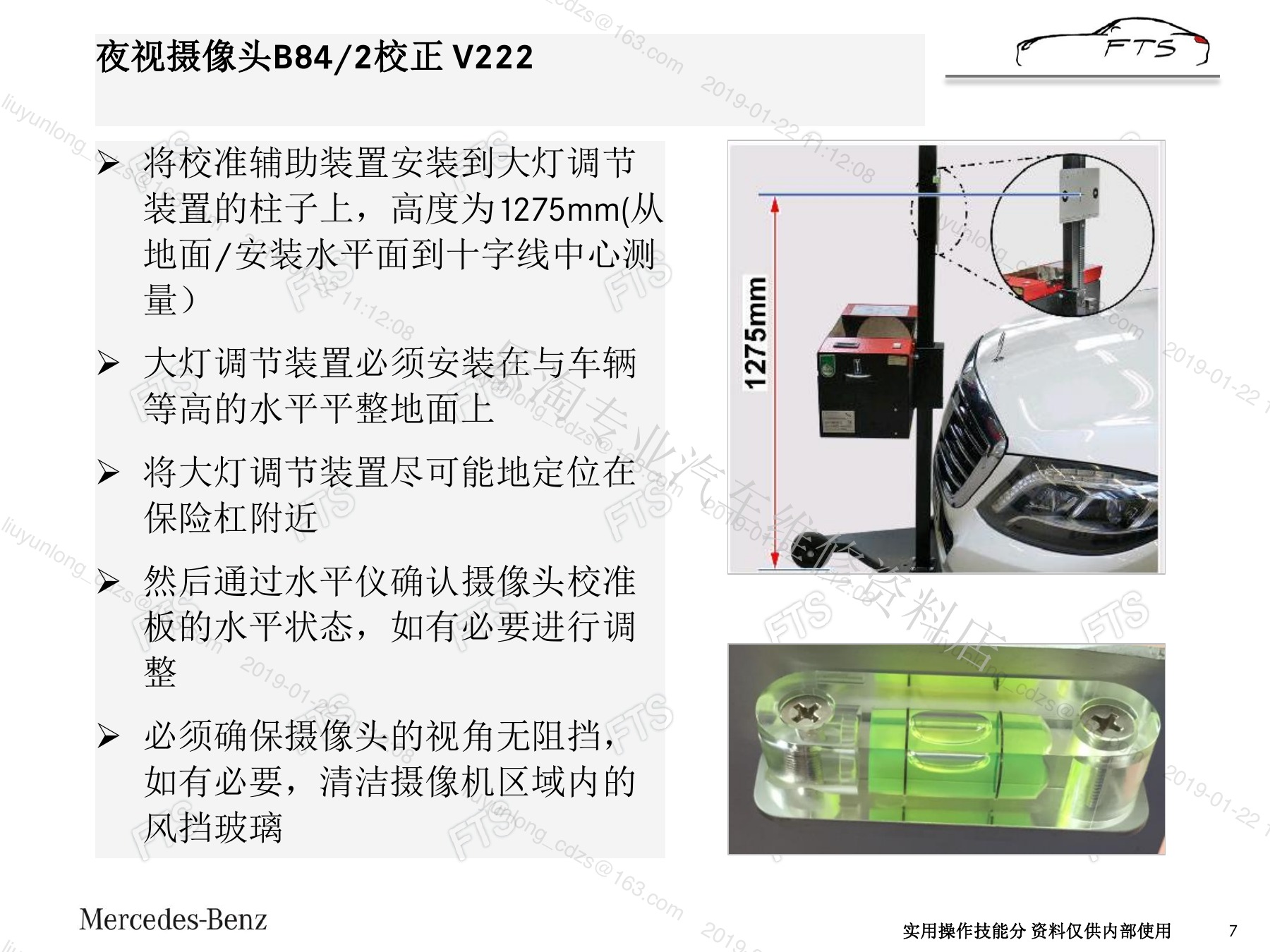

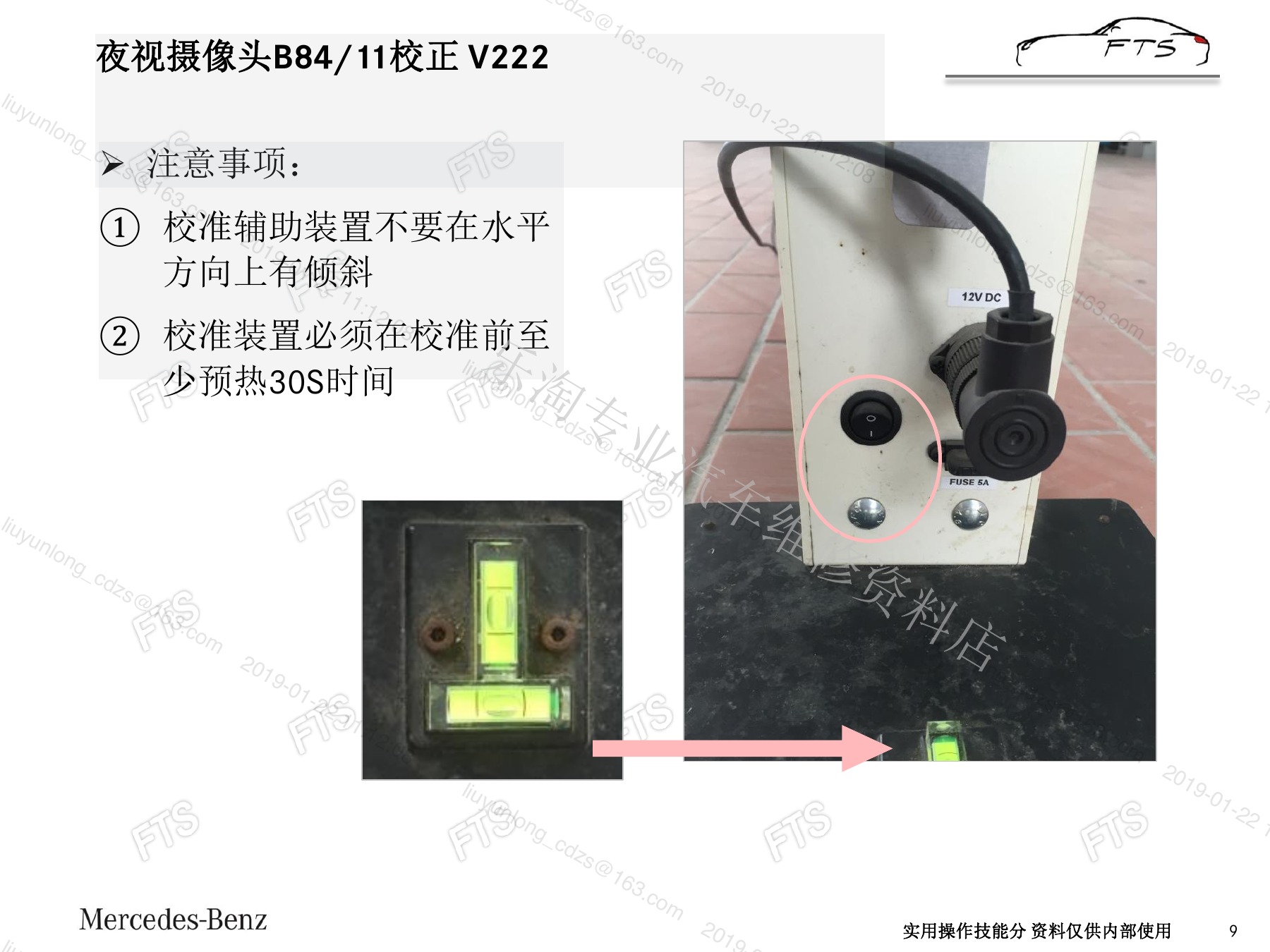

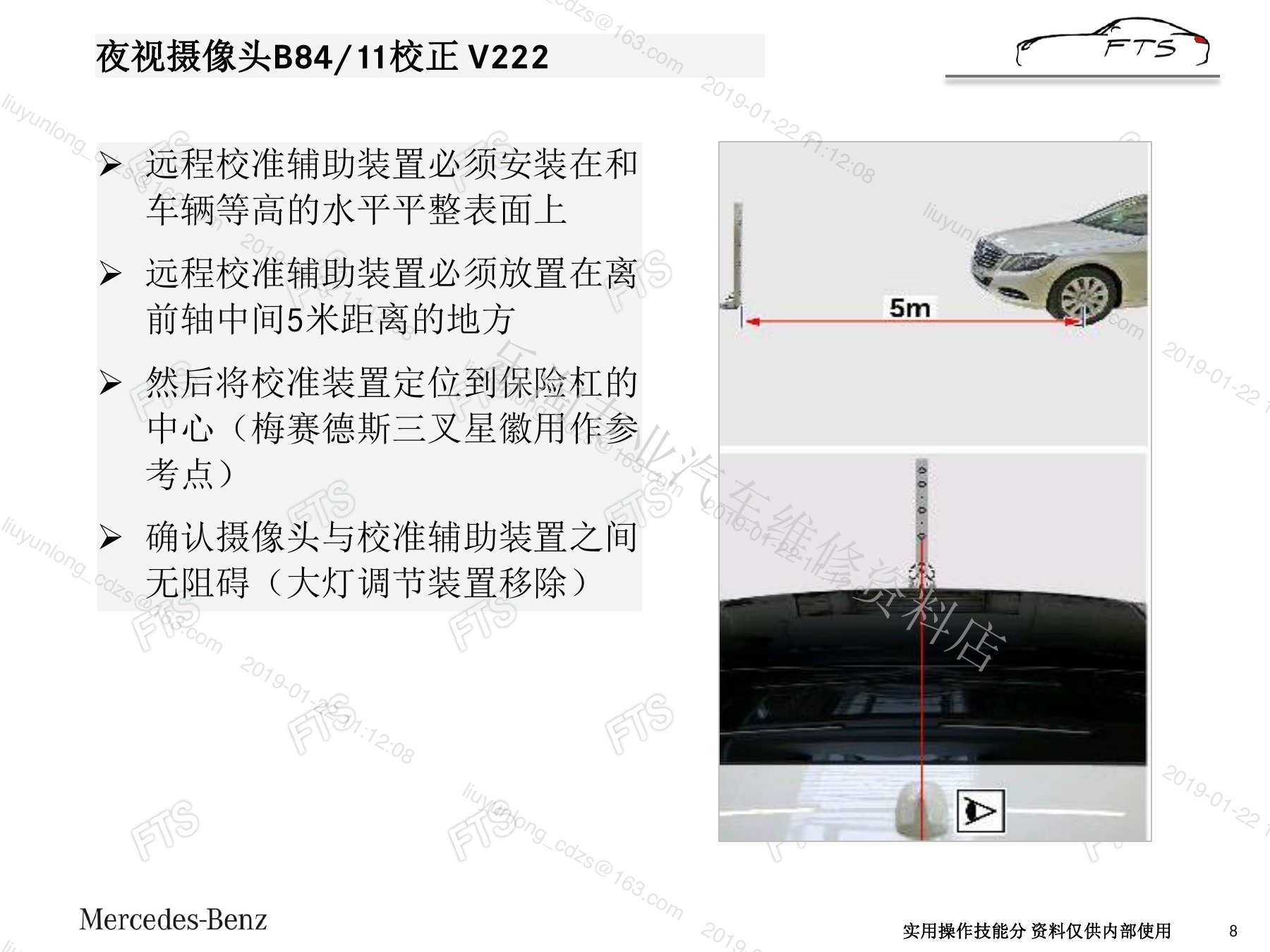

三、目标板距离、中心和水平调整

按当前WIS从指定车辆基准测量距离和横向位置，使校正装置与车辆中心线、地面和摄像头保持正确关系。支架偏斜或地面不平会让诊断仪显示完成却产生系统误差。

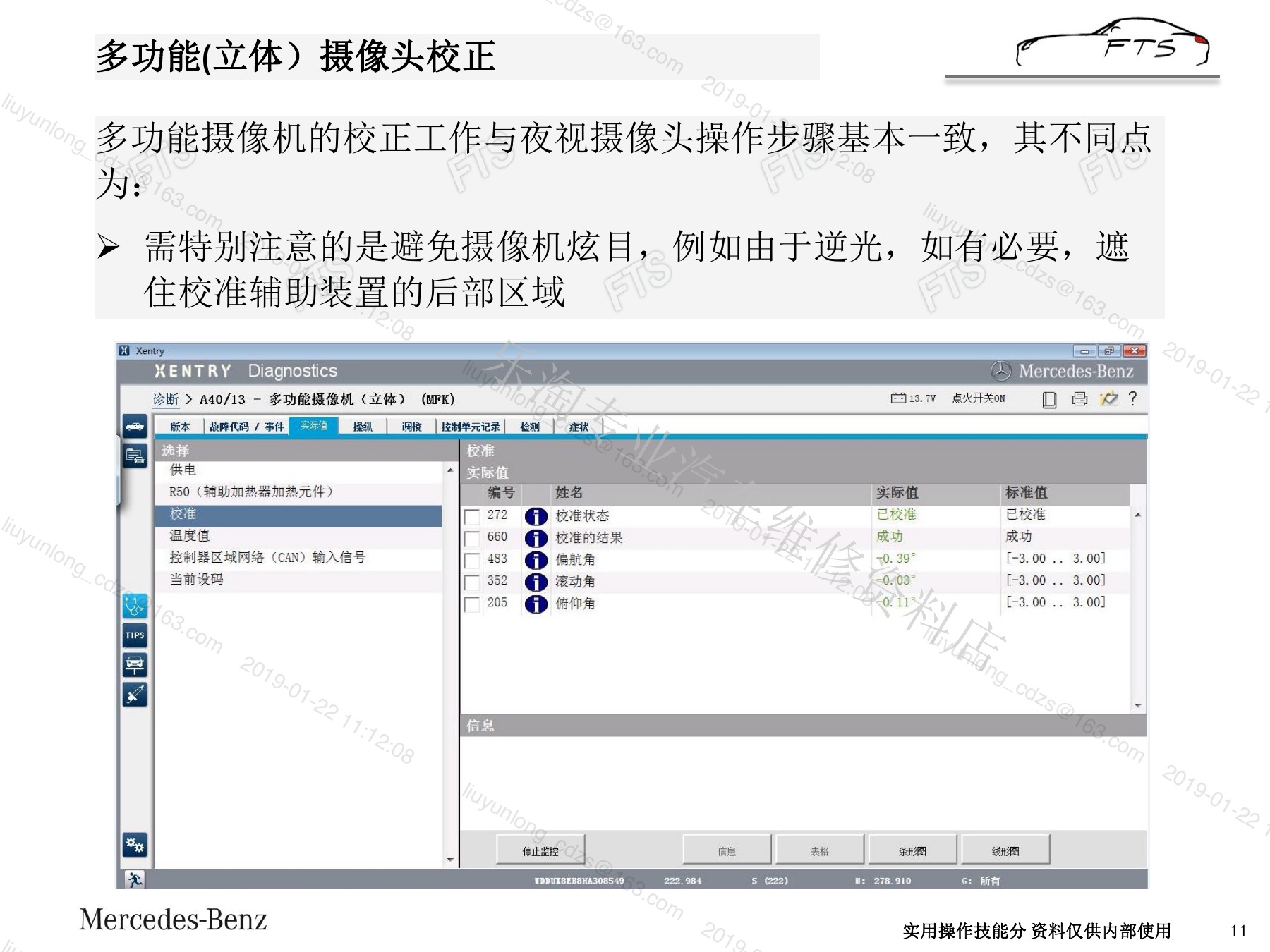

四、Xentry校正和结果保存

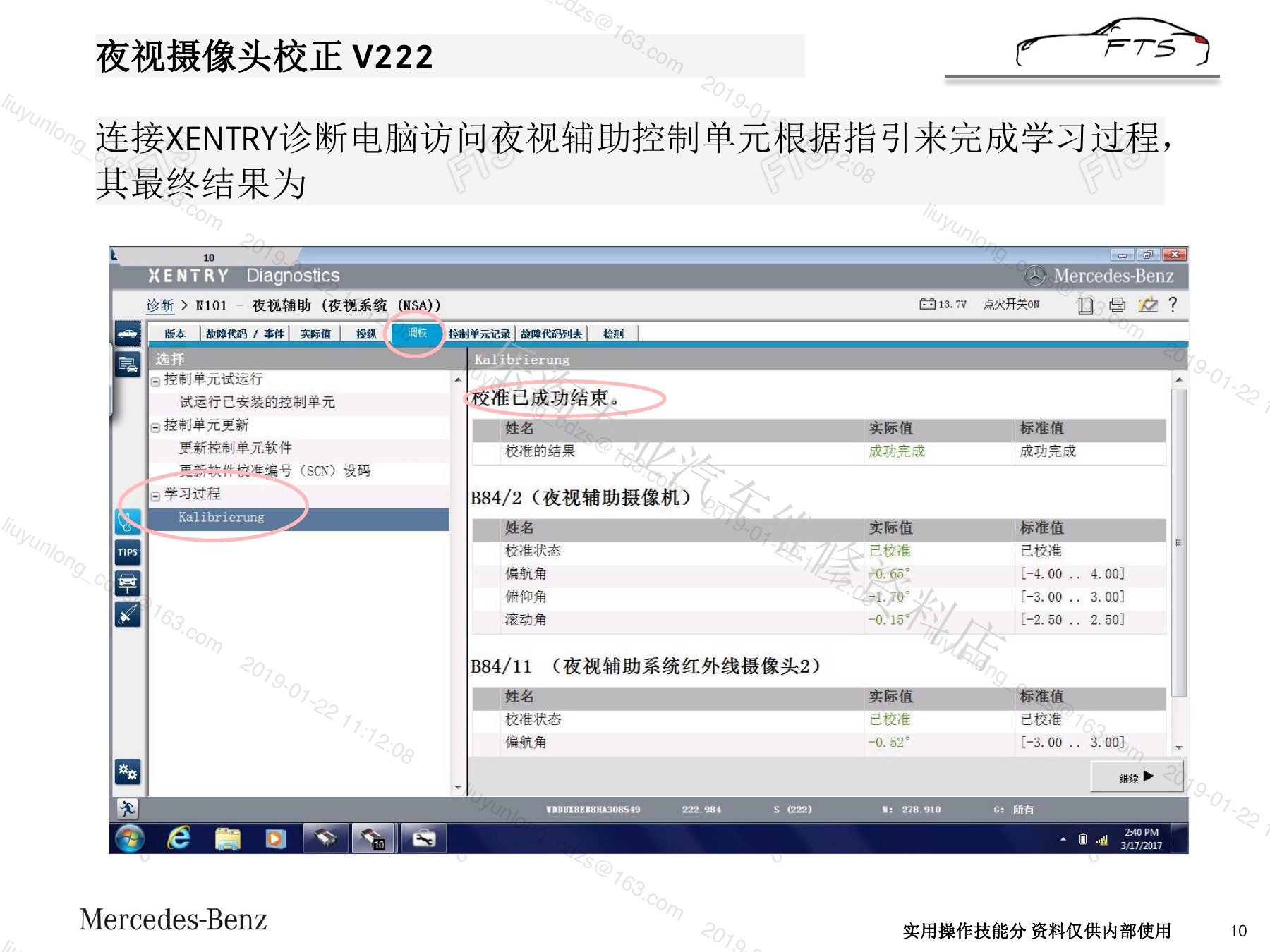

保持蓄电池电压稳定，进入对应控制单元的引导校正，按屏幕提示确认前提和工具位置。校正失败时先检查条件、故障码和安装状态，不反复强制执行。

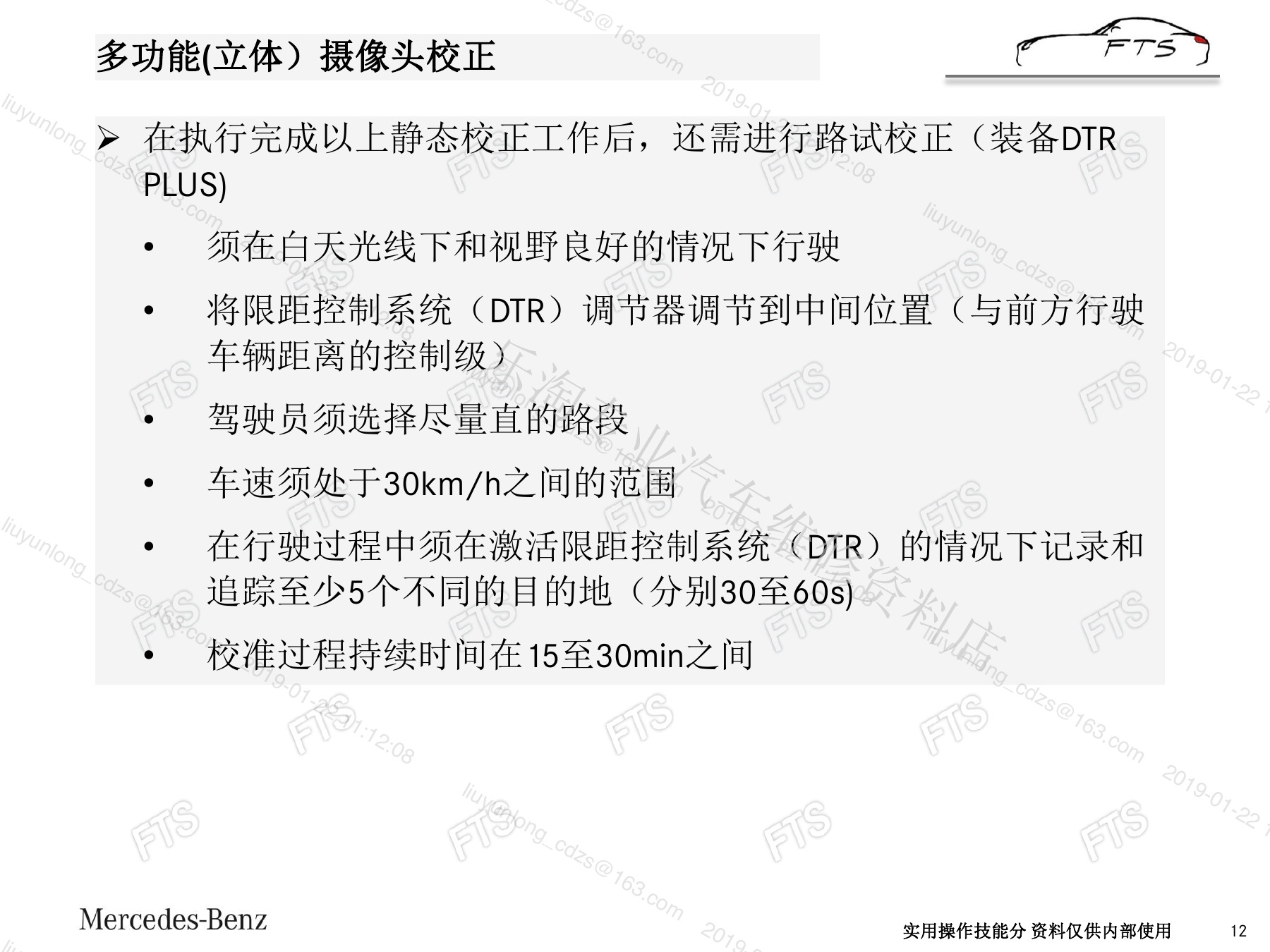

五、路试和系统功能复核

保存校正结果并读取故障码，按车型要求完成路试或功能检查。确认车道、灯光、限速或夜视等相关显示没有异常；更换风挡或支架后还应检查玻璃和摄像头机械位置。
