整理北汽TB60六速自动变速器(35针+21针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

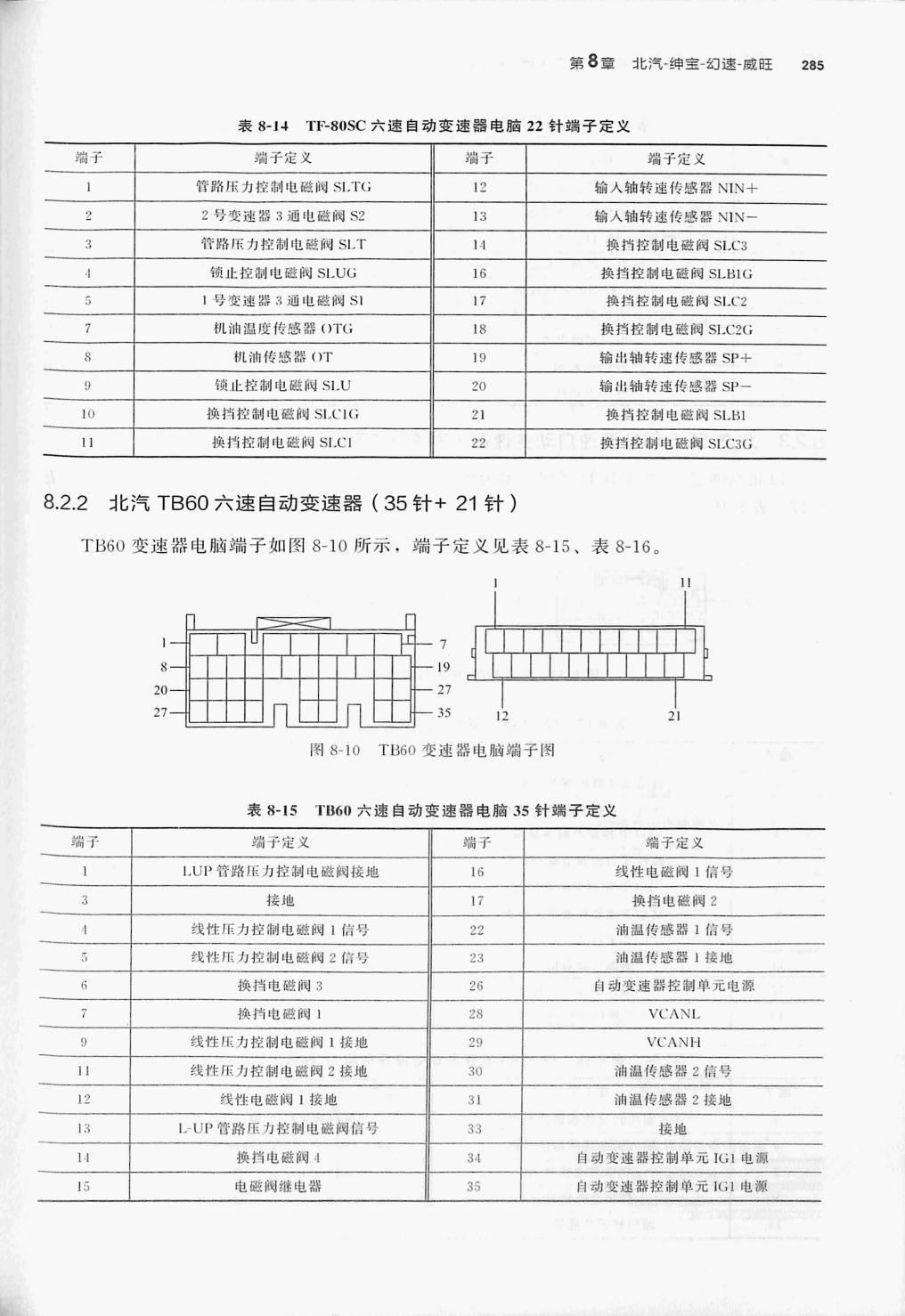

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表8-1+ TF-80SC六速自动变速器电脑22针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | 管路压力控制电磁阀 SLTG | 12 | 输入轴转速传感器 NIN+ |
| 2 | 2号变速器3通电磁阀S2 | 13 | 输入轴转速传感器 NIN一 |
| 3 | 管路压力控制电磁阀 SLT | 14 | 换挡控制电磁阀 SLC3 |
| 锁止控制电磁阀 SLUG | 16 | 换挡控制电磁阀 SLBIG | |
| 5 | 1号变速器3通电磁 SI | 17 | 换挡控制电磁阀 SLC2 |
| 7 | 机油温度传感器OTG | 18 | 换挡控制电磁阀 SL.C2G |
| 8 | 机油传感器 OT | 19 | 输出轴转速传感器 SP+ |
| 锁止控制电磁阀 SIU | 20 | 输出轴转速传感器 SP- | |
| 30 | 换挡控制电磁阀 SLCIG | 21 | 换挡控制电磁阀 SLBI |
| 11 | 换挡控制电磁阀 SLCI | 22 | 换挡控制电磁阀 SLC3G |
表8-15 TB60六速自动变速器电脑35针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 1 | LUP管路压力控制电磁阀接地 | 16 | 线性电磁阀1信号 |
| 3 | 接地 | 17 | 换挡电磁阀2 |
| 线性压力控制电磁阀1信号 | 22 | 油温传感器1信号 | |
| 5 | 线性压力控制电磁阀2信号 | 23 | 油温传感器1接地 |
| 6 | 换挡电磁阀3 | 26 | 自动变速器控制单元电源 |
| 换挡电磁阅1 | 28 | VCANI | |
| 9 | 线性压力控制电磁阀1接地 | 29 | VCANH |
| 11 | 线性压力控制电磁阀2接地 | 30 | 油温传感器2信号 |
| 12 | 线性电磁阀1接地 | 31 | 油温传感器2接地 |
| 13 | I-UP 管路压力控制电磁阀信号 | 33 | 接地 |
| 11 | 换挡电磁阀4 | 34 | 自动变速器控制单元 1G1 电游 |
| 15 | 电磁阀继电器 | 35 | 自动变速器控制单元IG1 电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
