奔驰发动机系统奔驰A、B级车系M266发动机控制系统电脑板58+96针端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
端子速查评论3阅读模式
摘要奔驰发动机系统奔驰A、B级车系M266发动机控制系统电脑板58+96针端子资料。

奔驰发动机系统奔驰A、B级车系M266发动机控制系统电脑板58+96针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

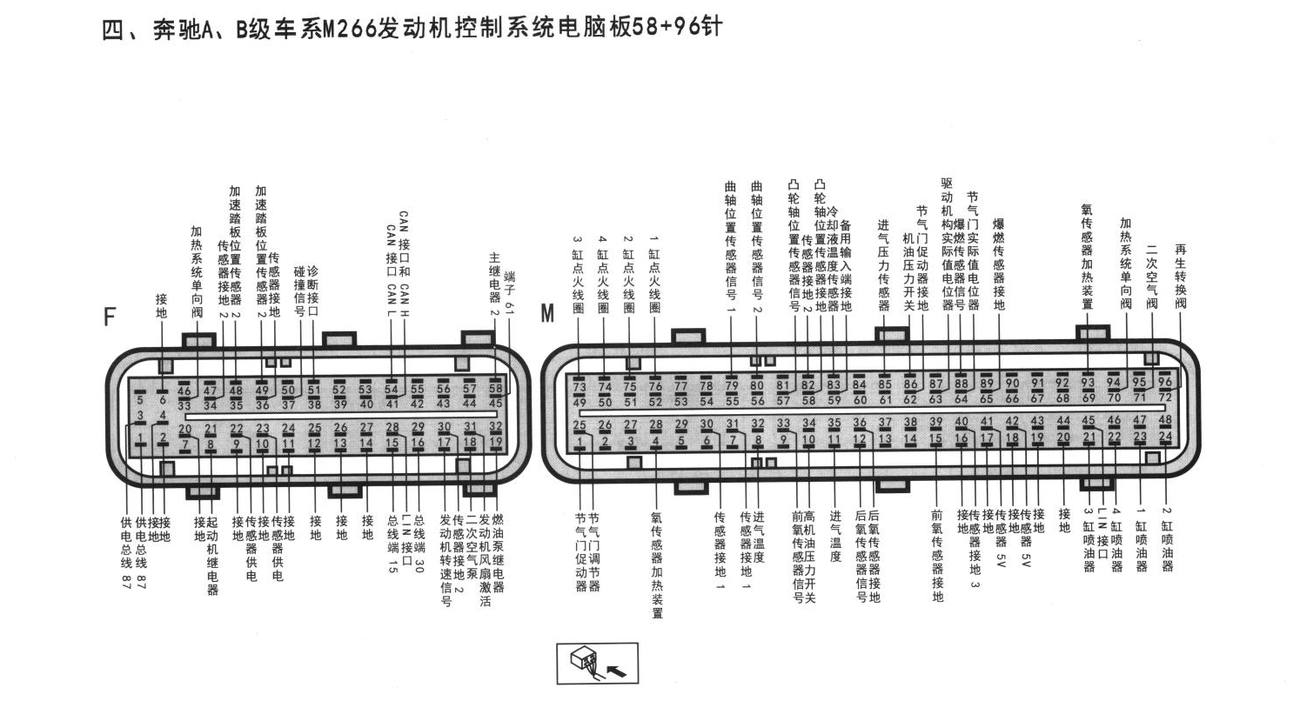

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

奔驰发动机系统奔驰A、B级车系M266发动机控制系统电脑板58+96针端子
奔驰发动机系统 奔驰A、B级车系M266发动机控制系统电脑板58+96针 原始资料第309页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
