奔驰W166前部SAM与COMAND拆装：手套箱、插接器和显示器

一、源视频中两个W166维修主题

混合源视频的前半段包含两个清楚分开的W166项目：副驾驶侧前部SAM拆装，以及中央COMAND显示/操作区域拆装。两者都涉及大量电气连接，但安装位置和功能完全不同，本文分段说明，不把SAM称为COMAND模块，也不把显示器当作完整主机。

二、断电、供电支持与数据保存

拆控制单元前读取全车故障码，保存原始编码和车辆配置，并按WIS处理点火、钥匙和蓄电池。需要诊断或调试时使用稳定供电支持。插接器断开前拍照记录位置，做好防静电保护；带光纤或同轴线的COMAND连接不能折弯、污染或硬拉。

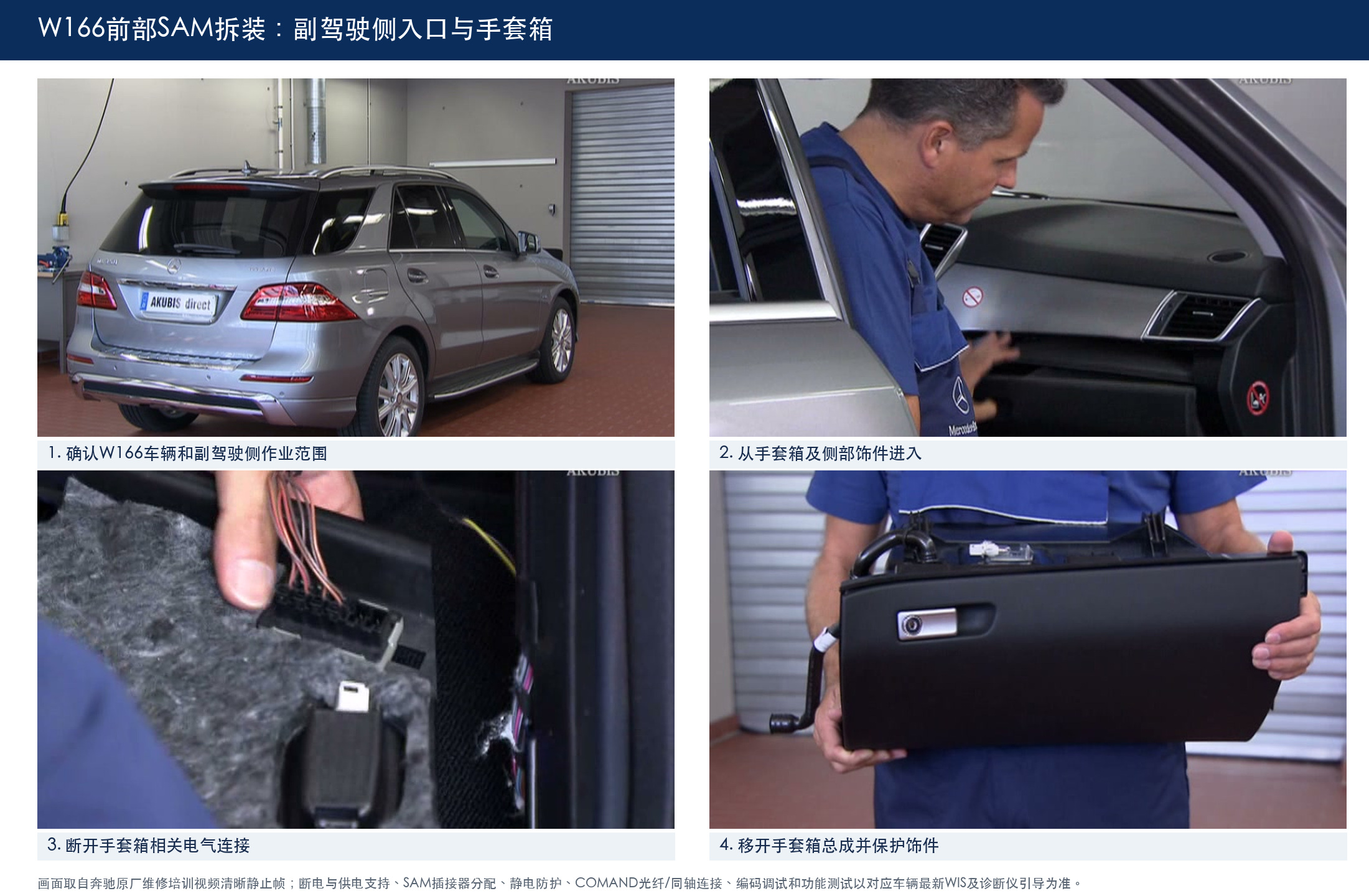

三、前部SAM：从副驾驶手套箱进入

视频确认W166后，从副驾驶侧手套箱和侧部饰件开始。手套箱移开前先处理照明或其他装备的电气连接，并保护仪表板和饰面。不同舒适配置可能增加线束或附件，不能只按视频中可见的插头数量判断全部连接已经断开。

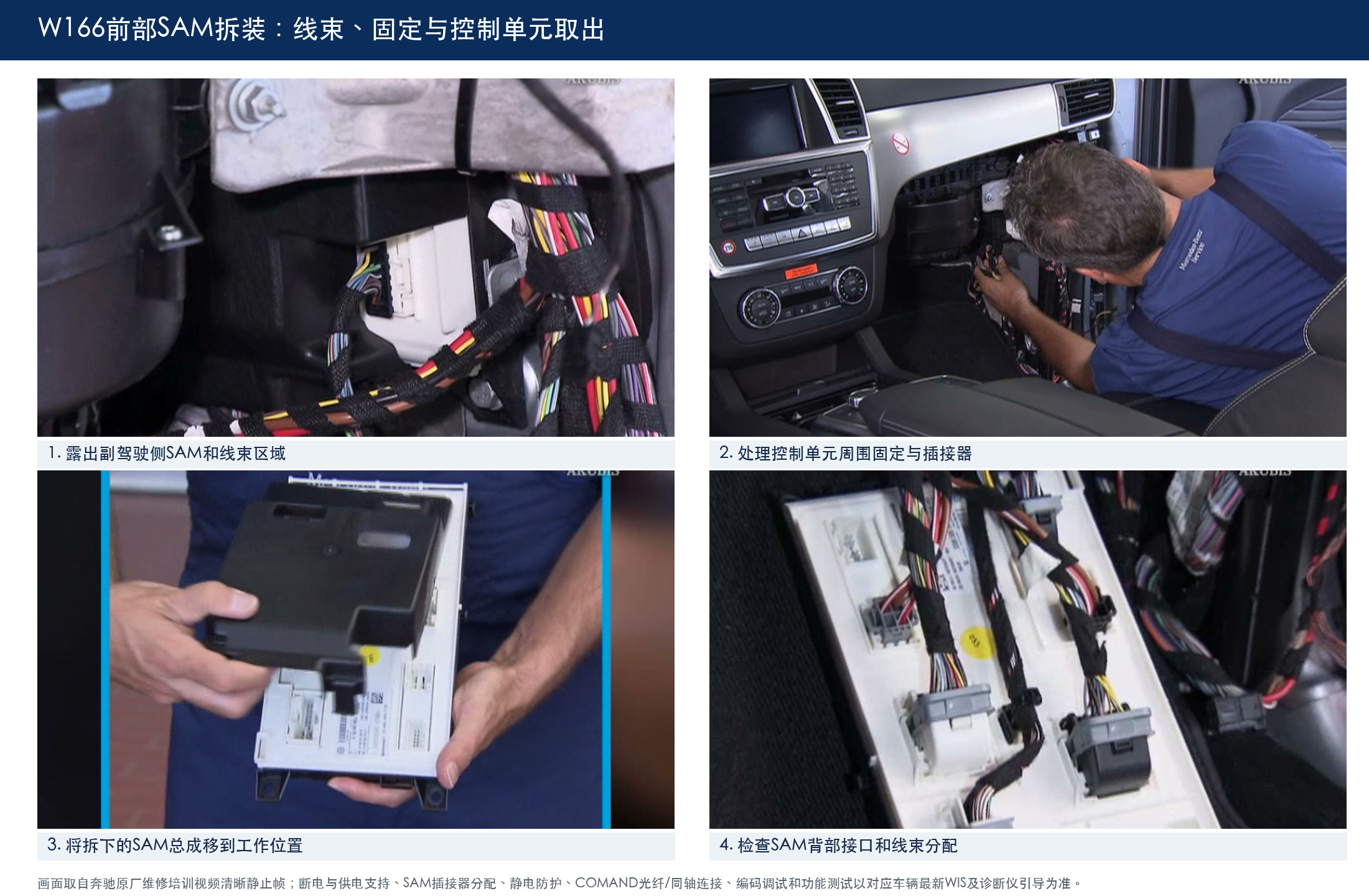

四、前部SAM：插接器与控制单元取出

手套箱后方露出SAM和成束线束。应按连接器锁止结构逐一断开，记录颜色、编号和位置，再解除控制单元固定并移到工作位置。SAM承担多路供电和信号分配，装错插头或锁止不到位可能引发多个看似无关的电气故障。

五、SAM更换并非装上就结束

若只是为邻近作业移开原SAM，应恢复原位置并验证所有供电；若更换控制单元，则先确认零件适用性，按当前XENTRY执行调试、编码或个性化，并复核保险丝和端子状态。不能把另一车辆的编码数据直接写入。

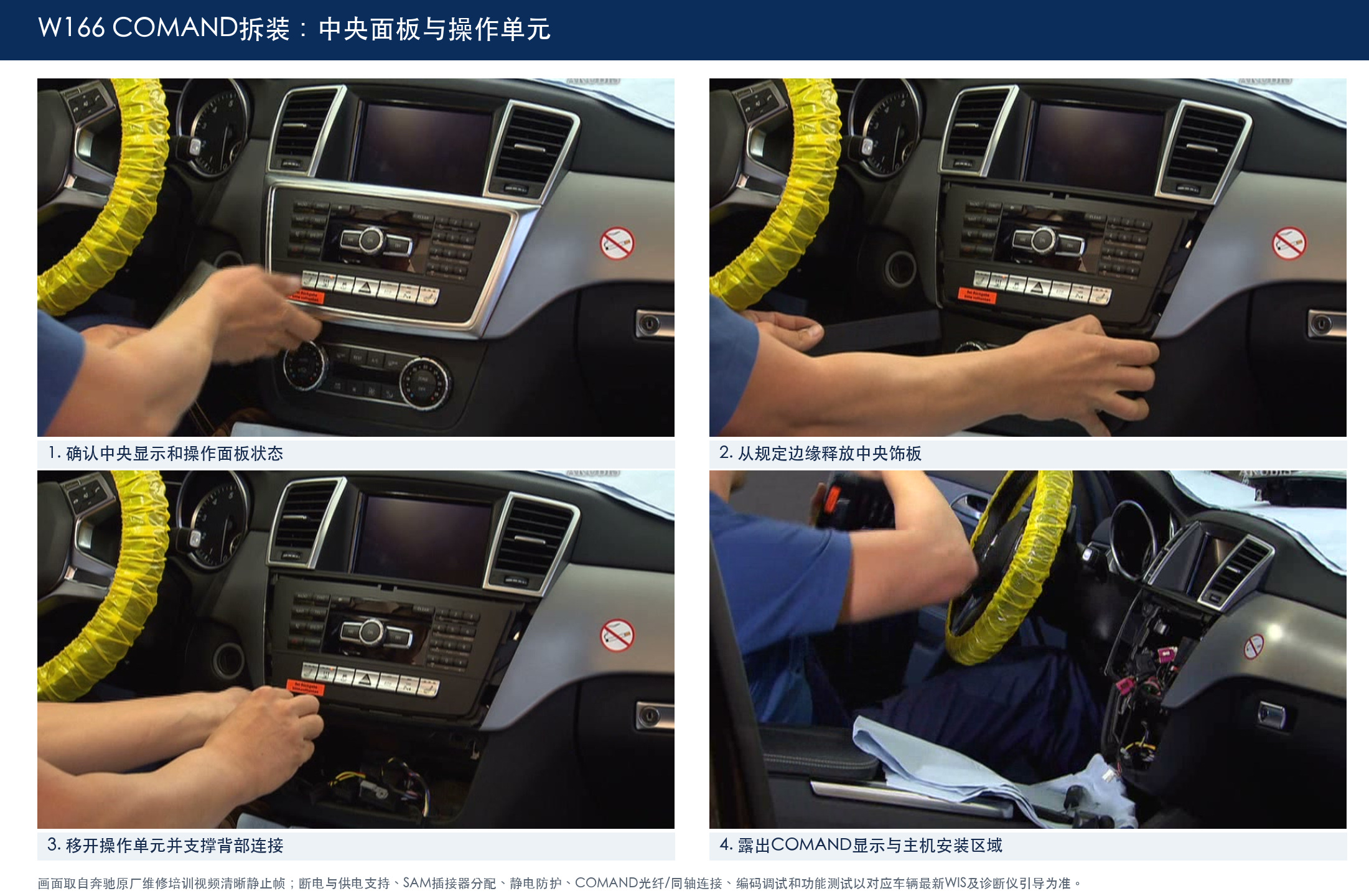

六、COMAND：中央饰板与操作单元

COMAND段先记录中央显示和操作区，从规定边缘释放饰板，再将操作单元向外移开。饰板背面仍可能连接按键、照明或其他插头，应在支撑部件时处理。金属工具不能直接压在可见饰面或显示屏边缘。

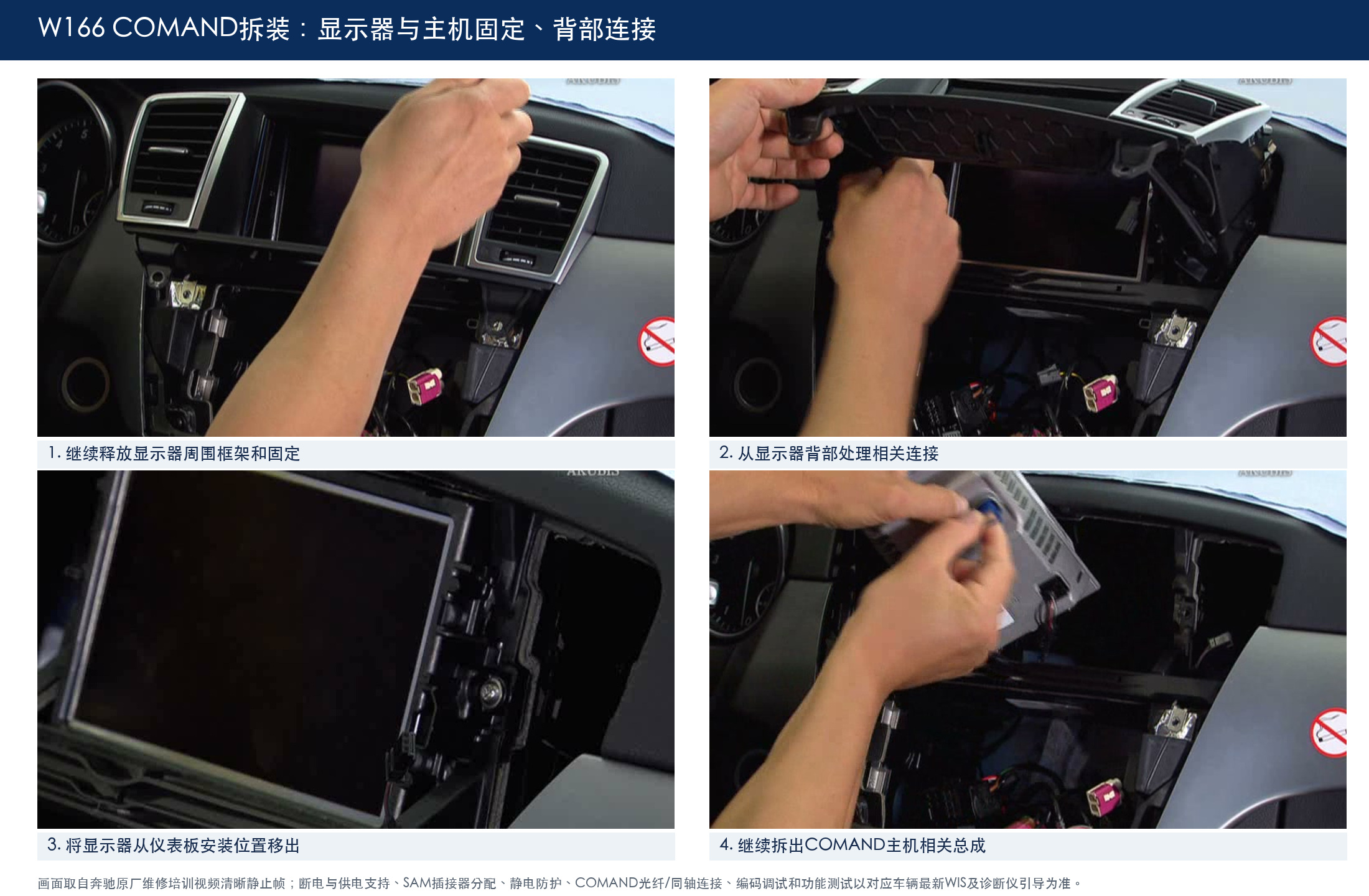

七、COMAND显示器、主机固定与背部连接

操作区域打开后，视频继续释放显示器周围框架，处理背部连接并移出显示器，随后进入COMAND主机相关总成。显示器、操作单元和主机是不同部件；诊断黑屏、无声或无操作响应时，应先识别信息链路和供电，不能因拆到显示器就直接判定显示器损坏。

八、复装后的网络和功能检查

复装时恢复线束卡扣、光纤/同轴线弯曲半径和饰板导向，确认没有夹线。接通后完整扫描车辆网络，检查SAM相关供电、照明、雨刮及舒适功能，并验证COMAND开机、显示、按键旋钮、声音、导航、电话和倒车影像等实车装备。

九、异响、间隙和故障记忆复核

最后检查手套箱开闭、中央饰板缝隙、显示器位置和道路异响。清除维修产生且允许清除的故障记忆后重新扫描；若仍有通信或供电故障，应依据拓扑、线路图和实际值定位，不能用反复插拔或替换模块代替诊断。
