2021+ 特斯拉 Model S 左前高度传感器更换：5 Nm、新螺母8 Nm与四点校准

2021+ 特斯拉 Model S 左前车身高度传感器更换，要区分车身端固定与控制臂端连杆：车身端一颗螺栓为5 Nm，并有定位基准和锁片；控制臂端使用新螺母，紧至8 Nm。连杆不得卡滞或方向翻转，更换后还须执行行驶高度调整，不能以外观看起来水平作为完成依据。

先安全拆轮，再释放内衬访问卡子

对应原厂“传感器 - 车身高度 - 前 - 左侧（拆卸和更换）”，适用2021+ Model S，中英文页面日期均为2026年8月9日，校正代码31102802，所列工时0.42小时。它反馈悬架车身高度，与ABS轮速或胎压传感器的作用、固定和验收条件不同。

按轮毂总成及其引用的双柱举升机资料举升、支撑车辆并拆下左前轮。举升前断开充电电缆，将空气悬架设“非常高”后启用千斤顶模式；按原厂举升点布置四个支撑垫，稍升后确认位置、平衡及举升臂锁定，再升至作业高度并使安全锁接合。举升资料标记草案，支撑或设备条件不满足时不得继续。

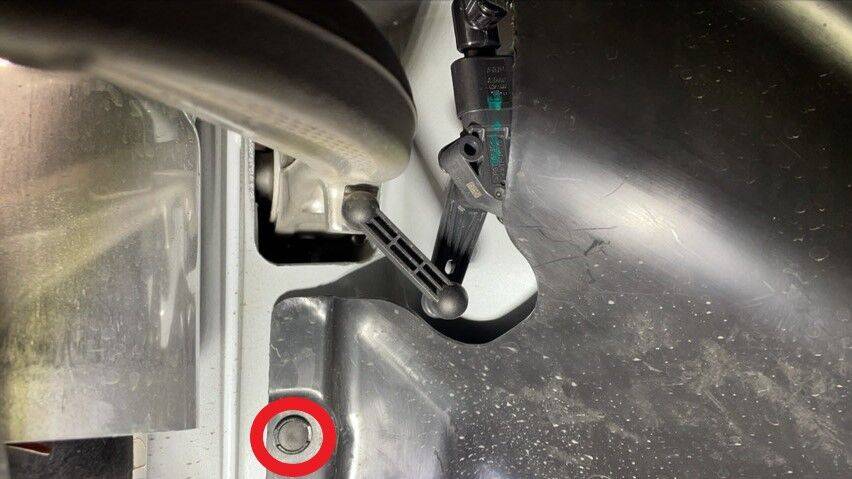

释放固定左前轮拱内衬的访问卡子。该项恢复数量为一个卡子，不是拆下整片内衬的说明。下图红圈为该固定位置，腾出访问空间时避免拉扯周边线束。

断开传感器接头，分别拆控制臂端与车身端

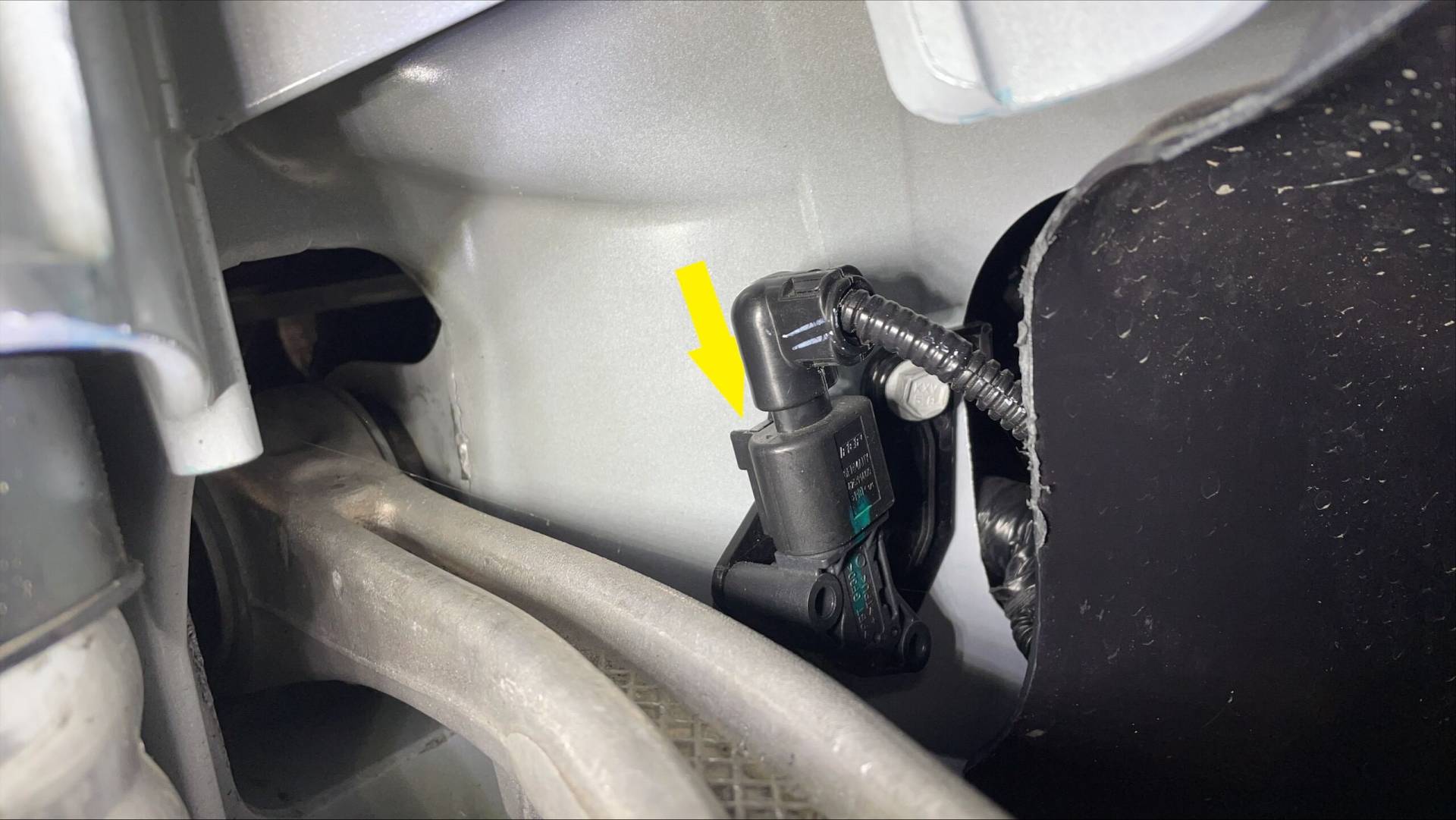

断开左前车身高度传感器电气连接器。下图黄色箭头标示接头位置，先完成接头分离再移动传感器，避免用线束限制传感器的移动。

拆下将传感器连杆固定到控制臂的螺母，再拆下车身端固定螺栓，取出传感器。车身端为一颗10毫米工具规格螺栓、5 Nm，并有一个定位基准和一个锁片；控制臂端螺母复装必须使用新件。

车身端先定位，连杆新螺母8 Nm

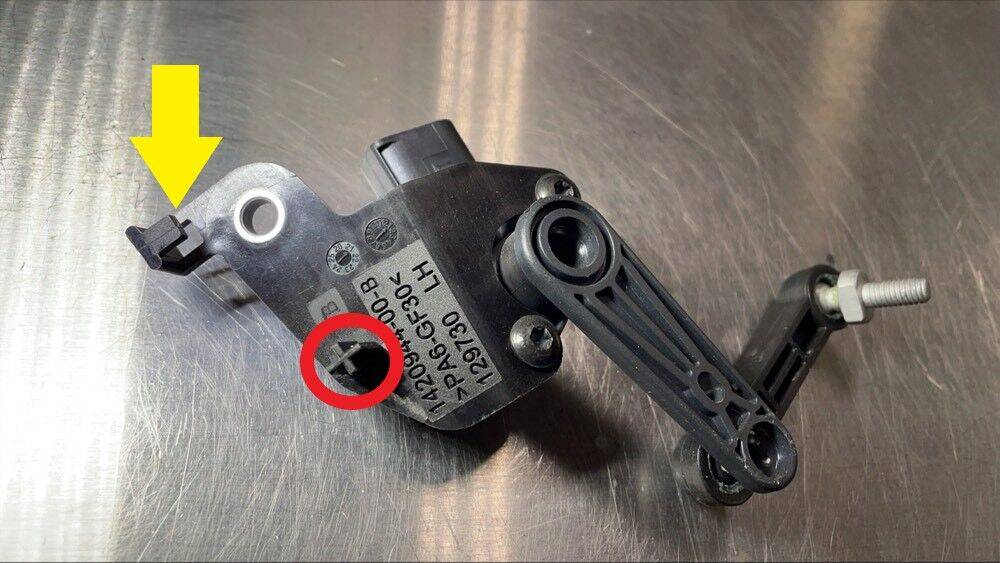

按传感器本体的定位基准与锁片正确就位，再安装车身端螺栓，紧至5 Nm。下图黄色箭头与红圈用于识别定位结构，不是要求扭转连杆去迁就安装孔。

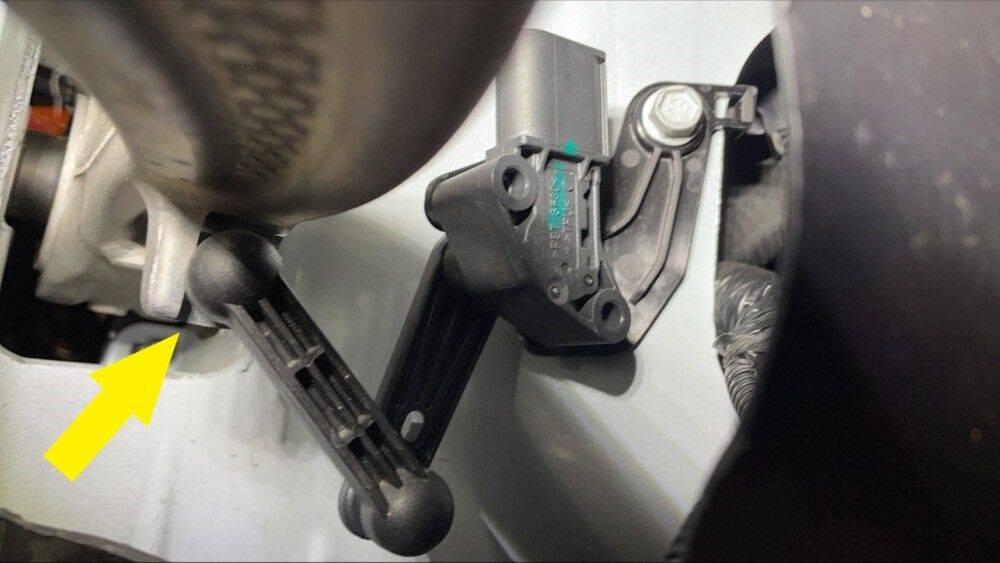

将传感器连杆安装到控制臂，使用一颗新螺母，10毫米工具规格，紧至8 Nm。原厂明确要求：不得使传感器臂卡滞或翻转方向。下图显示控制臂连接端位置；紧固后检查连杆方向和活动关系，不能只核对扭矩而忽略方向。

连接传感器电气接头，恢复轮拱内衬一个访问卡子。按轮毂总成资料装左前轮：五颗螺母从最下方开始手工预拧，交叉星形初拧，降低至轮胎接地、悬架开始承载后，交叉星形紧至175 Nm并恢复螺母盖。按举升资料安全降车、移开举升臂，退出千斤顶模式并恢复悬架设置。

更换后行驶高度调整：校准之后还要检查校准

原厂要求完成“行驶高度（调整）”。这项调整假定悬架已能正常工作；若仍有功能异常，先查明原因。进入调整前，需要定位台架的转动板和侧板锁定，悬架设“适中”，确认轮毂配置正确、方向盘回正，并按驾驶位B柱“轮胎和负载信息”标签设置胎压。

高度测量工具1071271-00-A要在51毫米处归零。这里的51毫米是量具归零条件，不是车辆目标离地高度。按原厂图示四个指定点测量，不能用轮眉高度或任意底盘位置代替。Toolbox连接与完成后的断开按对应独立资料执行。

调整的顺序为：运行PROC_TAS_X_LEVEL-TO-HEIGHT并选择Cycle；运行PROC_TAS_X_CALIBRATE-RIDE-HEIGHT，输入四点实测值；再次执行Level的Cycle；再运行PROC_TAS_X_CHECK-RIDE-HEIGHT-CALIBRATION，输入四点实测值完成检查。应遵照适用页面与Toolbox提示执行，校准与检查不是同一步。

检查例行程序失败时，按原厂要求重新执行空气悬架校准；校准仍失败，应在继续前查明根因。调整期间左前门保持打开并手动锁上闩锁时，不得直接关门；结束后按资料降低台架、正常断开Toolbox，拉动门把手释放闩锁，并移除方向盘水平仪和轮挡后再移动车辆。

完工检查建议

• 车身端定位基准、锁片和5 Nm螺栓正确；控制臂端新螺母8 Nm，连杆无卡滞或方向翻转。
• 接头、内衬访问卡子、左前轮及螺母盖恢复，车轮五颗螺母按分阶段要求紧至175 Nm。
• 行驶高度校准和校准检查均完成；异常时先诊断，不能仅凭车身外观或没有立即报警放行。

原厂资料及关联程序

车型与位置：2021+ Model S，左前空气悬架车身高度传感器及控制臂连接端。实际核对日期：2026年10月31日。

• 中文原厂程序：传感器 - 车身高度 - 前 - 左侧（拆卸和更换）。
• 英文原厂程序：Sensor - Ride Height - Front - LH (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-C0875706-CEAF-471B-BCD7-49A3D3C07E6E。

以下资料用于核对必要前置及复装范围：

• 轮毂总成（拆卸和安装）：左前轮拆装及五颗螺母175 Nm分阶段交叉紧固；英文资料。
• 举升车辆 - 双柱举升机：由轮毂资料引用的安全举升、支撑及悬架设置；资料标记草案；英文资料。
• 行驶高度（调整）：更换后必需的四点测量、悬架校准及校准检查，包含指定测量点图示；英文资料。
• Toolbox（连接和断开）：行驶高度调整所需诊断连接及完成后正常断开；英文资料。

配图来自Tesla原厂维修手册。连杆方向或校准结果异常时，先回查定位结构、连接端与悬架功能，查明原因后再完成高度调整和放行检查。
