2021+ 特斯拉 Model S 挡风玻璃HVAC传感器更换：PH00、0.12 Nm与石墨烯泡沫

2021+ 特斯拉 Model S 挡风玻璃HVAC传感器更换，需要同时处理小螺钉、导热泡沫和软件恢复。两颗PH00螺钉拆下后更换，安装扭矩为0.12 Nm；接触垫上的石墨烯泡沫用于把玻璃温度传到传感器。泡沫缺失、变质或粘接面未干，不能靠拧紧螺钉补偿。

传感器在玻璃支架旁，别与摄像头风扇混淆

本文对应“传感器 - HVAC - 挡风玻璃（拆卸和更换）”，适用2021+ Model S挡风玻璃HVAC传感器，校正代码10206002，所列工时0.18小时，包含关联工作。中英文页面日期均为2026年8月9日；其2024年12月2日修订更新了备注及维护模式要求。此处不是前置摄像头风扇，也不是空气质量传感器。

下盖、后视镜和上盖按各自固定关系取下

按摄像头下盖资料，向内按压盖子两侧，向下拉底部边缘，释放四个锁片，再按压固定带处两个锁片使盖板与固定带分离。后视镜资料随后要求断开其电气接口，旋转后视镜使其脱离安装基座。

按上盖资料打开左前门、降下左前车窗，小心向下拉摄像头上盖，释放四卡子，断开三个电气接口后取下。上盖结构有HW3/HW4区别，按实车核对；独立上盖更换资料还列有乘员摄像头两颗T10螺栓1 Nm，执行该拆装范围时分别处理，不能把上盖内摄像头固定与HVAC传感器的0.12 Nm混用。

先断接口，使用PH00拆两颗小螺钉

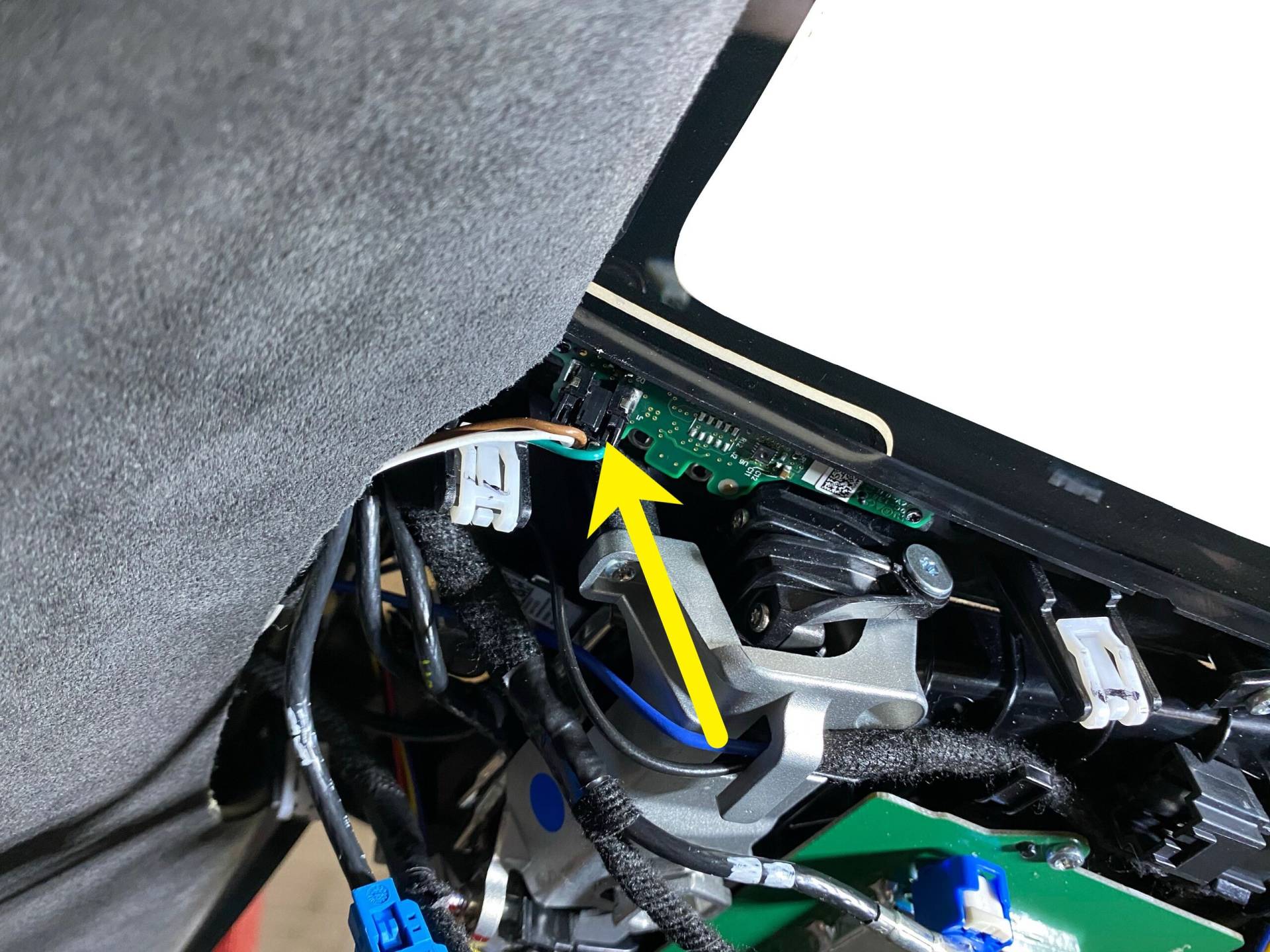

辨认挡风玻璃HVAC传感器接口并断开。下图箭头指向该区域，周围同时有摄像头、风扇及多组线束，操作前按实物位置确认，避免误拉其他部件的连接器。

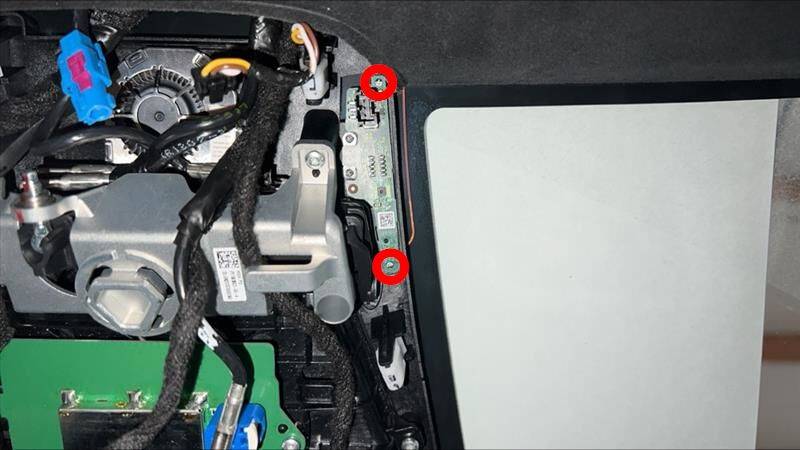

使用PH00十字螺丝刀拆下两颗固定螺钉；螺丝刀过大会使螺钉滑丝。螺钉细小，要防止掉落或错放。英文拆卸段明确要求丢弃旧螺钉，中英文安装段都要求使用两颗新螺钉，因此不能把旧件直接复用。

按原厂要求用袖珍螺丝刀轻轻撬动传感器，使泡沫与粘合剂分离，再取下传感器。不要以折弯PCB或扩大撬力来对抗尚未解除的固定，保护玻璃支架和周围线束。

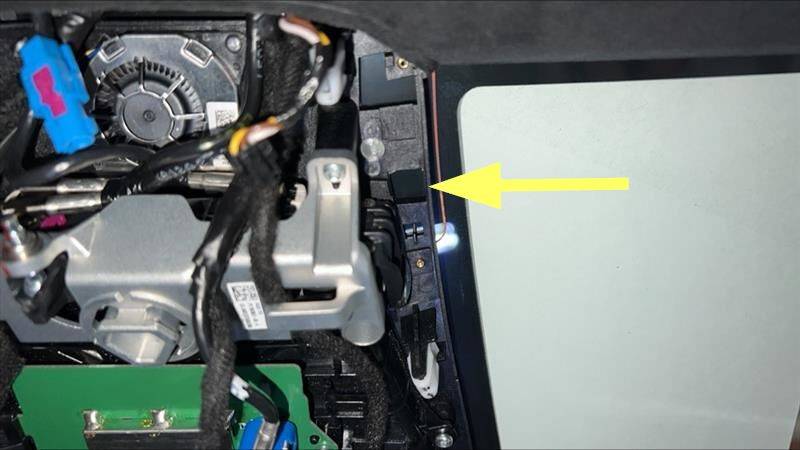

石墨烯泡沫必须在位，IPA清洁后干燥1分钟

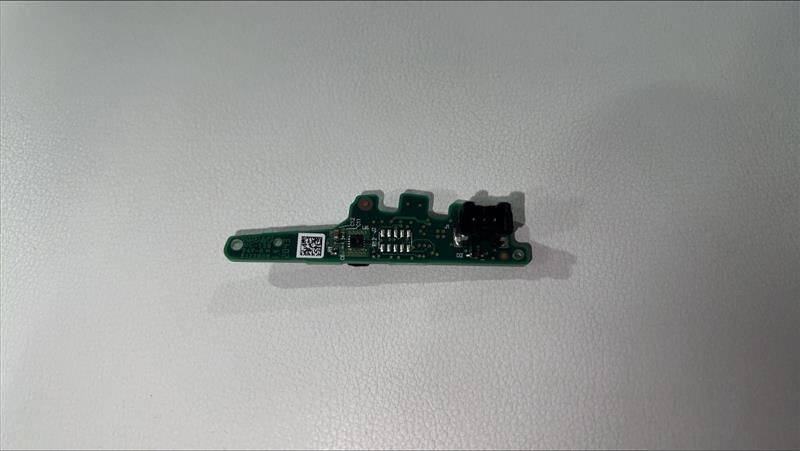

安装前检查接触垫上的石墨烯泡沫块。泡沫变质或缺失时安装新的泡沫块，彻底清除旧泡沫残留的粘合剂，并揭去传感器泡沫垫上的蓝色胶带。该泡沫承担玻璃到传感器的温度传导，不能当作可省略的运输垫片。

使用IPA湿巾清洁挡风玻璃支架及新传感器泡沫垫的接合面，表面干燥1分钟。安装前确认玻璃残胶已经清除、表面完全干燥；湿玻璃上泡沫垫不能可靠粘住。若仍湿或有残胶，先处理接合面，不提前压装。

将传感器定位孔与支架塑料定位销对齐，同时核对PCB上的孔正确套合。安装两颗新螺钉并紧至0.12 Nm。原厂推荐0.10–0.6 Nm范围的扭矩工具配PH00附件；螺钉脆弱、易滑丝，不能以手感加紧或靠螺钉强行拉正错位的PCB。

连接HVAC传感器接口，按上盖、后视镜及下盖资料恢复：上盖接口与四卡子就位，后视镜线束正确布置、自由位于外侧，不能夹在上盖和遮光板之间；后视镜按资料逆时针旋转到基座固定，连接接口并收妥镜臂线束。下盖先恢复固定带两个锁片，再接合靠后视镜的四锁片并向上推紧；按上盖资料恢复左前车窗与车门状态。

执行CAN重新部署，先核对诊断接口适用性

硬件恢复后，传感器维修资料要求执行UPDATE_CAN-REDEPLOY。其Service Mode Plus路径中包含Thermal > HVAC > CAN Redeploy；同页还提供Toolbox例行程序入口。这里是CAN重新部署，不能因为名称出现在其他总成的菜单路径中，就去执行其他总成的更换流程。

维护模式增强版资料要求按“Toolbox（连接和断开）”将笔记本电脑与车辆正确连接，成功后触摸屏显示Service Mode Plus水印。普通维护模式与增强版的入口条件不同，未建立适用连接、权限不足或界面不符时，先停止，不把软件步骤省略。

诊断线缆按车型接口及生产时间核对：2024年4月前车辆的普通OBD-II J1962接口不支持DoIP，禁止把OBD-II至RJ45以太网线接到不支持DoIP的接口，可能损伤电子设备。这类车辆通常需中控台独立诊断接口；确已更换为支持OBD-II DoIP的仪表板线束且中控台没有RJ45时，按原厂例外条件核对。2024年4月及以后车辆支持DoIP，但仍需适用OBD-II至RJ45适配器。

中控台连接还须区分圆形Fakra接口与方形以太网接口，按关联资料选用接口盒及线缆，不凭外形能插入就接线。确认连接可靠后在Toolbox使用Connect Locally > Connect，成功状态为绿色；按传感器资料执行CAN重新部署并核对结果。失败、报错或零件不匹配时先处理诊断，不能仅因传感器已装好就判定软件恢复完成。

任务完成后按维护模式增强版资料退出维护模式，并按对应接口的Toolbox断开流程移除笔记本与线缆。任何正在运行的例行程序应先完成；使用中控台诊断接口时，还须恢复仪表板维修面板四锁片及手机托盘四卡子。不要把临时快速断开当作所有饰件恢复均已完成。

完工检查建议

• 石墨烯泡沫在位、状态合格，蓝色胶带移除，接合面无残胶且干燥，定位孔与塑料销对应。
• 两颗新PH00螺钉按0.12 Nm紧固，无滑丝、PCB错位或线束夹持；传感器接口可靠。
• 上盖、后视镜、下盖及固定带恢复，线束未夹在上盖与遮光板之间。
• CAN重新部署的实际执行结果、维护模式退出及诊断线缆移除已核对。在适用诊断条件下检查相关温度信号及HVAC提示；异常时回查泡沫导热接触、接口、零件适配与部署结果，不能只看螺钉已拧紧。

原厂资料及关联程序

车型与位置：2021+ Model S，挡风玻璃支架处HVAC温度感知传感器。实际核对日期：2026年10月31日。

• 中文原厂程序：传感器 - HVAC - 挡风玻璃（拆卸和更换）。
• 英文原厂程序：Sensor - HVAC - Windshield (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-589127BE-2E88-49F7-9624-011D47D962D3。

以下资料用于核对必要前置及复装范围：

• 摄像头盖 - 下部（拆卸和更换）：直接访问前置及四锁片、固定带两锁片恢复；英文资料。
• 镜 - 后视（拆卸和更换）：直接访问前置、接口与基座旋转固定及镜臂线束恢复；英文资料。
• 上盖 - 后视镜（拆卸和更换）：直接访问前置、HW3/HW4四卡子三个接口及线束防夹；英文资料。
• 面板执行器0005 - 维修模式：传感器资料直接引用的维修模式章节入口，核对模式及诊断连接要求；英文资料。
• 维护模式增强版：CAN重新部署所列Service Mode Plus的连接条件与退出；英文资料。
• Toolbox（连接和断开）：诊断接口、DoIP适用条件、线缆连接与完整断开恢复；英文资料。

传感器资料直接引用下盖、后视镜、上盖及维修模式章节；相关独立资料分别负责访问、线束恢复和CAN重新部署的诊断连接。配图来自Tesla原厂维修手册。若泡沫、定位销、紧固件或诊断接口与实车不符，应先确认适用零件及车辆配置；供电连接、软件权限或部署结果无法确认时，不将该项维修标记完成。
