摘要整理吉利3.5L JLV-6G35V 发动机(105针+91针)相关端子资料。

整理吉利3.5L JLV-6G35V 发动机(105针+91针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

吉利3.5L JLV-6G35V 发动机(105针+91针)端子
吉利3.5L JLV-6G35V 发动机(105针+91针) 原始资料第29页
吉利3.5L JLV-6G35V 发动机(105针+91针)端子
吉利3.5L JLV-6G35V 发动机(105针+91针) 原始资料第29页
吉利3.5L JLV-6G35V 发动机(105针+91针)端子
吉利3.5L JLV-6G35V 发动机(105针+91针) 原始资料第29页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

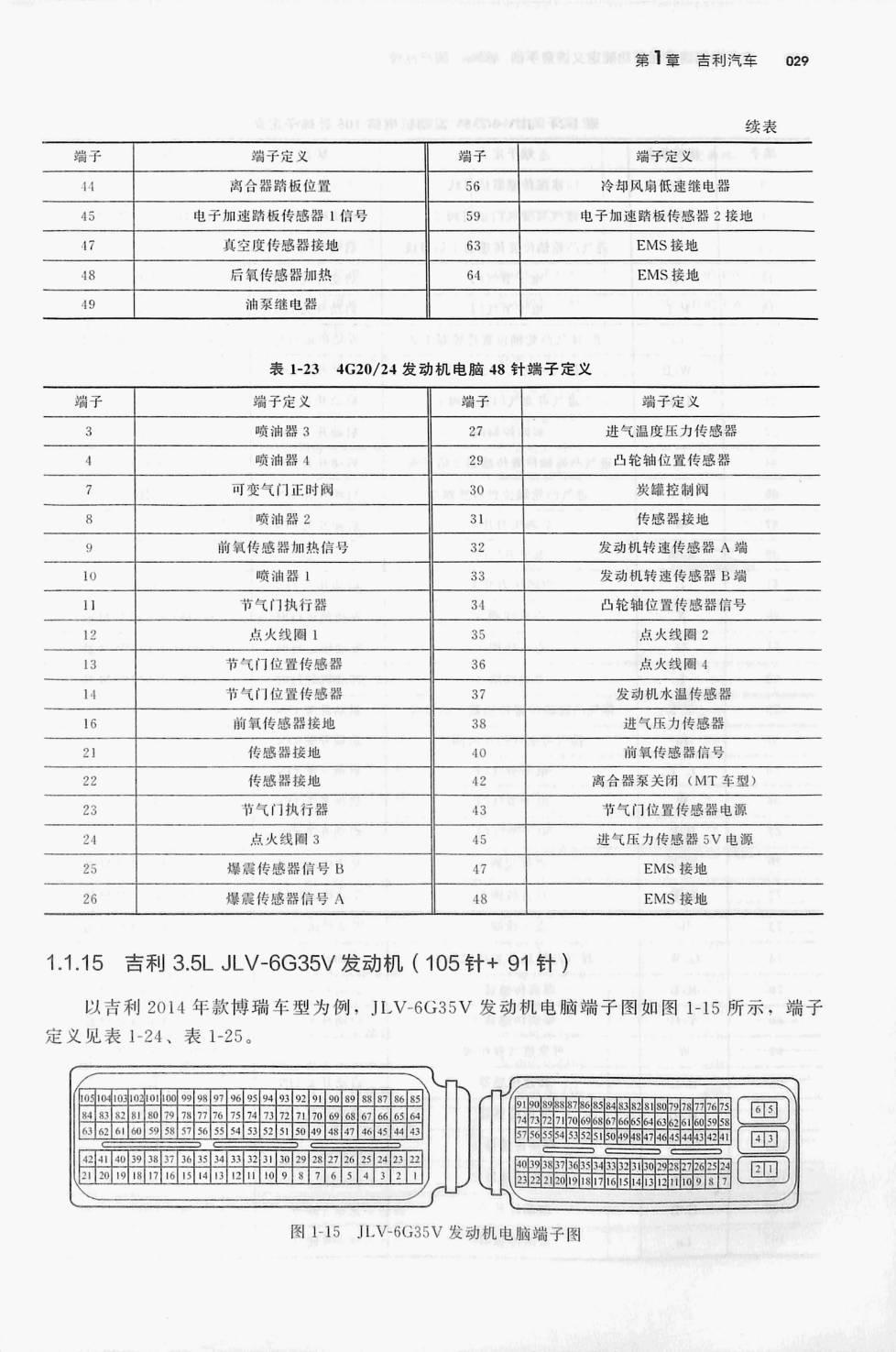

表1-23 4G20/24发动机电脑48针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4
蝎子 端子定义 端子 端子定义
3 喷油器3 27 进气温度压力传感器
4 啖油器4 29 凸轮轴位置传感器
可变气门正时阀 30 炎織控制阀
喷油器 2 31 传感器接地
9 前氧传感器加热信号 32 发动机转速传感器A端
10 喷油器1 33 发动机转速传感器 B端
11 节气门执行器 34 凸轮轴位置传感器信号
12 点火线圈1 35 点火线圈2
13 节气门位置传感器 36 点火线圈4
14 节气门位置传感嗧 37 发动机水温传感器
16 萷氧传感器接地 38 进气压力传感器
21 侉感器接地 40 前氧传感器信号
22 传感器接地 42 离合器泵关闭(MT 车型》
23 节气门执行器 43 节气门位置传感器电源
24 点火线圈3 45 进气压力传感器 5V电游
25 爆震传感器信号 B 47 EMS接地
26 爆震传感器信号 A 48 EMS接地

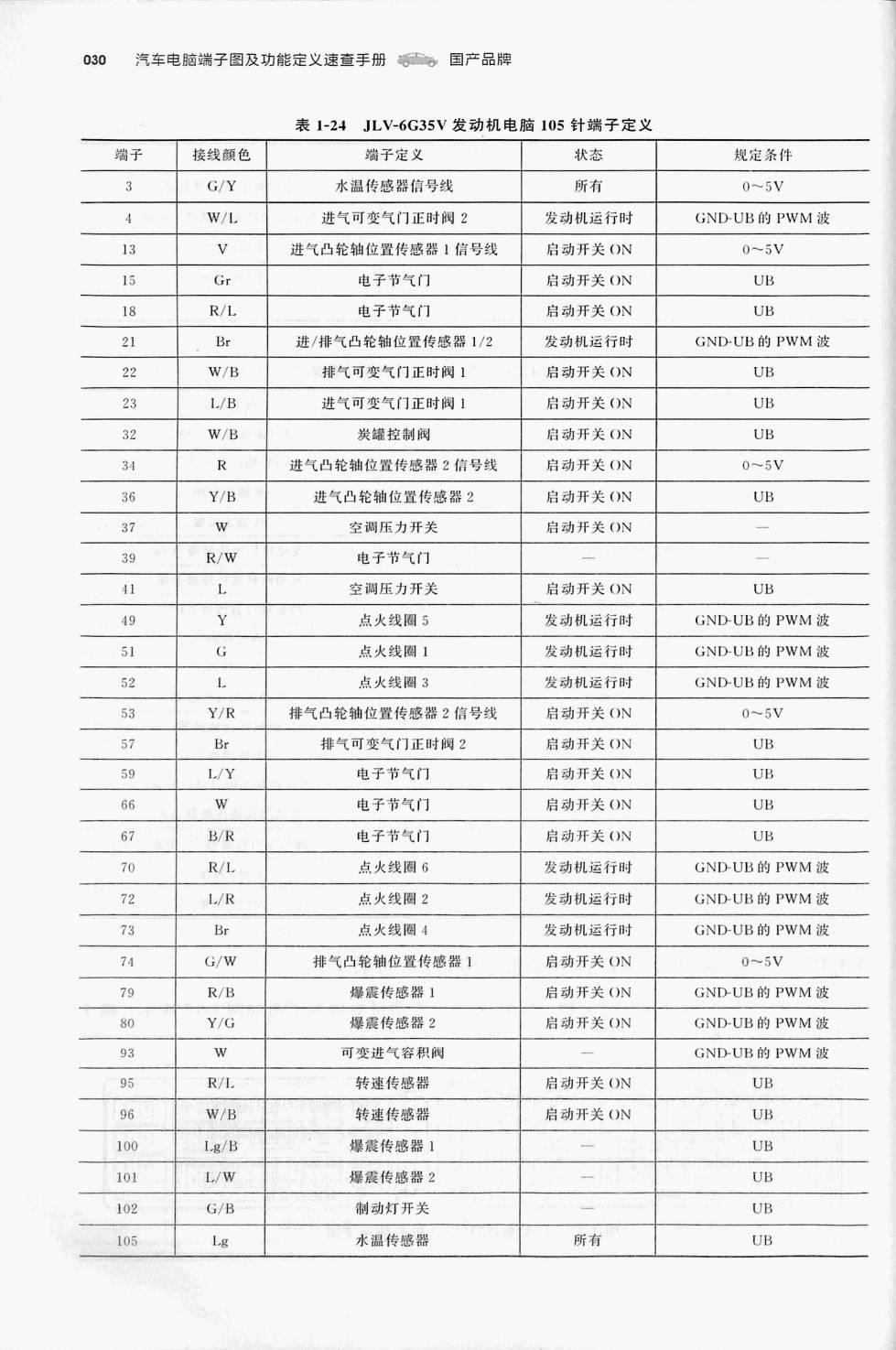

表1-24 JLV-6G35V 发动机电脑105针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5
端子 接线颜色 端子定义 状态 规定条件
3 G/Y 水温传感器信号线 所有 0~5V
W/L 进气可变气门正时阀 2 发动机运行时 GND-UB的PWM波
13 V 进气凸轮轴位置传感器1信号线 启动开关 ON 0~5V
15 Gr 电子节气门 启动开关ON UB
18 R/L 电子节气门 启动开关 ON UB
21 Br 进/排气凸轮轴位置传感器1/2 发动机运行时 GND-UB的PWM波
22 W/B 排气可变气门正时阀1 启动开关 ON UB
23 L./B 进气可变气门正时阀1 启动开关 ()N UB
32 W/B 炭罐控制阀 启动开关 ON UB
34 R 进气凸轮轴位置传感器2信号线 启动开关 ON 0~SV
36 Y/B 进气凸轮轴位置传感器2 启动开关ON UB
37 W 空调压力开关 启动开关()N
39 R/W 电子节气门
41 L 空调压力开关 启动开关 ON UB
49 Y 点火线圈5 发动机运行时 GND-UB 的 PWM波
51 G 点火线圈1 发动机运行时 GND-UB的 PWM波
52 点火线圈3 发动机运行时 GND-UB 的PWM波
53 Y/R 排气凸轮轴位置传感器2信号线 启动开关ON 0~5V
57 Br 排气可变气门正时阀2 启动开关 ON UB
59 L./Y 电子节气门 启动开关O)N UB
66 W 电子节气门 启动开关 ON UB
67 B/R 电子节气门 启动开关ON UB
70 R/L 点火线圈6 发动机运行时 GND-UB的PWM波
72 L./R 点火线圈2 发动机运行时 GND-UB 的PWM波
73 Br 点火线圈4 发动机运行时 GND-UB的PWM波
74 G/W 排气凸轮轴位置传感器1 启动开关 ON 0～5V
79 R/B 爆震传感器 1 启动开关 O)N GND-UB的PWM波
80 Y/G 爆震传感器2 启动开关 ON GND-UB的PWM波
93 W 可变进气容积阀 GND-UB的PWM波
95 R/L. 转速传感器 启动开关 ON UB
96 W/B 转速传感器 启动开关 ON UB
100 Lg/B 爆震传感器1 UB
101 L/W 爆震传感器 2 UB
102 G/B 制动灯开关 UB
105 Lg 水温传感器 所有 UB

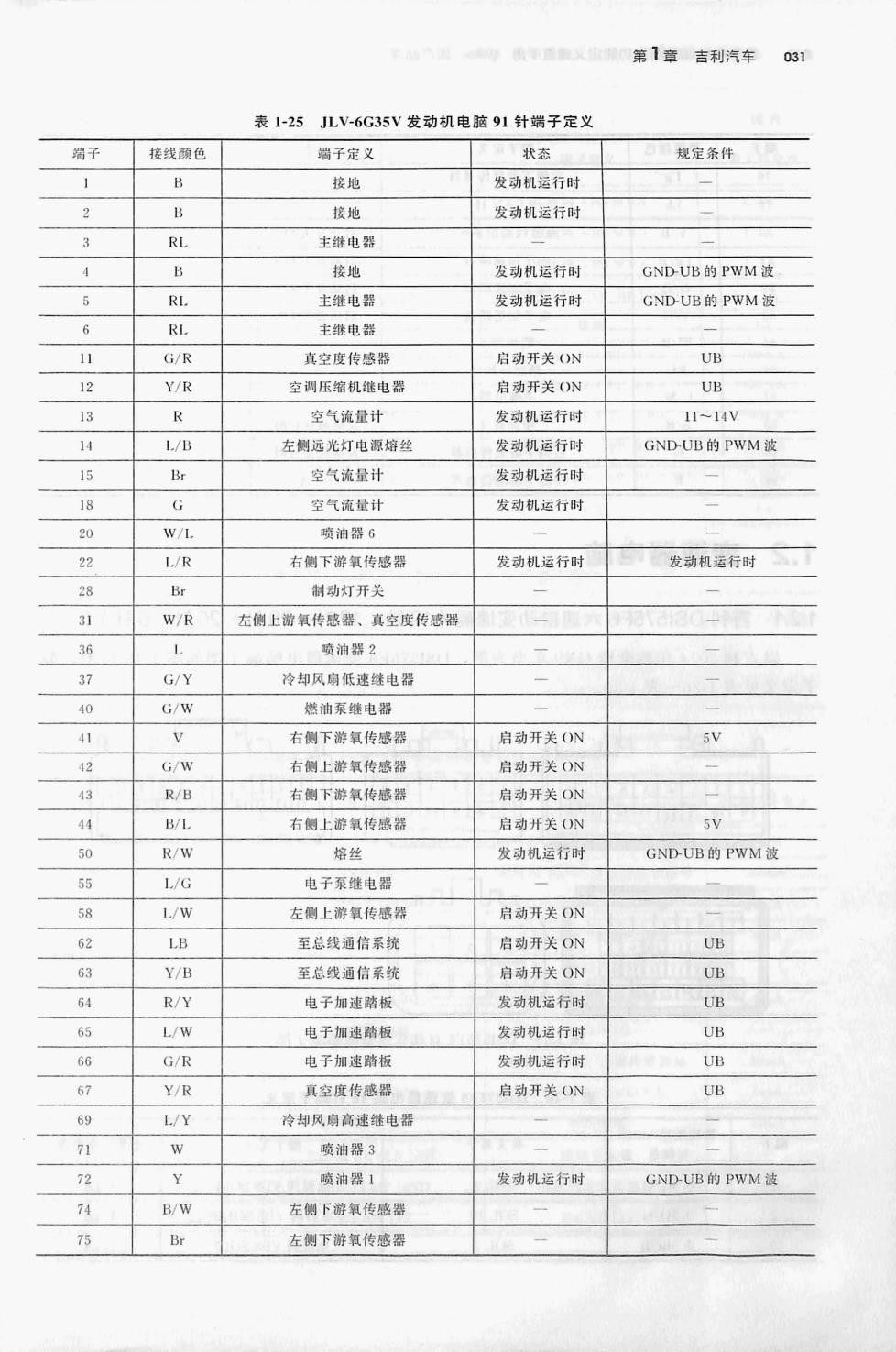

表1-25 JLV-6G35V 发动机电脑91针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5
端子 接线颜色 端子定义 状态 规定条件
1 B 接地 发动机运行时
2 B 接地 发动机运行时
3 RI. 主继电器
B 接地 发动机运行时 GND-UB 的 PWM波
5 RI 主继电器 发动机运行时 GND-UB 的PWM波
6 RI 主继电器
11 G/R 真空度传感器 启动开关 ON UB
12 Y/R 空调压缩机继电器 启动开关 OON UB
13 R 空气流量计 发动机运行时 11～14V
14 L./B 左侧远光灯电源熔丝 发动机运行时 GND-UB的 PWM波
15 Br 空气流量计 发动机运行时
18 G 空气流量计 发动机运行时
20 W/L 喷油器6
22 L./R 右侧下游氧传感器 发动机运行时 发动机运行时
28 Br 制动灯开关
31 W/R 左侧上游氧传感器、真空度传感器
36 L 喷油器2
37 G/Y 冷却风扇低速继电器
40 G/W 燃油泵继电器
41 V 右侧下游氧传感器 启动开关 ON 5V
12 G/W 右侧上游氧传感器 启动开关 ON
43 R/B 右侧下游氧传感器 启动开关 ON
44 B/L 右侧上游氧传感器 启动开关 ON 5V
50 R/W 熔丝 发动机运行时 GND-UB的 PWM波
55 L./G 电子泵继电器
58 L/W 左侧上游氧传感器 启动开关 ON
62 LB 至总线通信系统 启动开关 ON UB
63 Y/B 至总线通信系统 启动开关 ON UB
64 R/Y 电子加速踏板 发动机运行时 UB
65 L/W 电子加速踏板 发动机运行时 UB
66 G/R 电子加速踏板 发动机运行时 UB
67 Y/R 真空度传感器 启动开关 ON UB
69 L/Y 冷却风扇高速继电器
#1 W 廣油器3
72 Y 喷油器1 发动机运行时 GND-UB的PWM波
74 B/W 左侧下游氧传感器
75 Br 左侧下游氧传感器

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
