整理吉利2.0/2.4LJLD-4G20/24发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

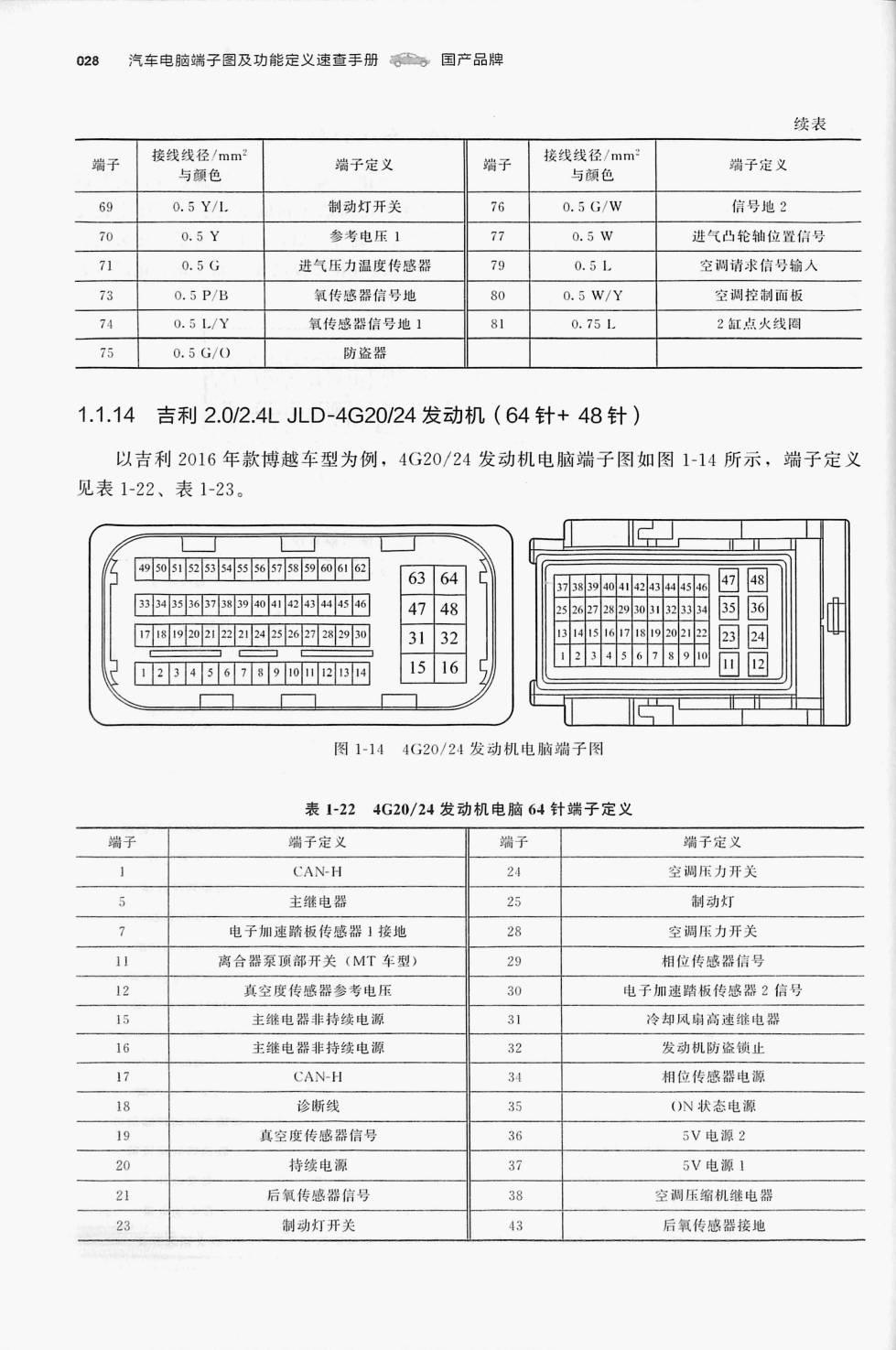

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表1-22 4G20/24 发动机电脑64针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 缁子定义 | 端子 | 端于定义 |
| CAN-H | 24 | 空调压力开关 | |
| 5 | 主继电器 | 25 | 制动灯 |
| 7 | 电子加速踏板传感器1接地 | 28 | 空调压力开关 |
| 11 | 离合器泵顶部开关(MT 车型) | 29 | 相位传感器信号 |
| 12 | 真空度传感器参考电压 | 30 | 电子加速踏板传感器2信号 |
| 15 | 主继电器非持续电源 | 31 | 冷却风扇高速继电器 |
| 16 | 主继电器非持续电源 | 32 | 发动机防盗锁业 |
| Li | CAN-H | 34 | 相位传感器电源 |
| 18 | 诊断线 | 35 | ON 状态电源 |
| 6I | 真空度传感器信号 | 36 | 5V电源2 |
| 20 | 持续电源 | 37 | 5V电源1 |
| 21 | 后氧传感器信号 | 38 | 空调压缩机继电器 |
| 23 | 制动灯开关 | 43 | 后氧传感器接地 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
