奔驰W213能源管理系统：电路30t、K57/4与亏电诊断

W213的12V能源管理不只是控制交流发电机充电，还会在车辆静止后监测蓄电池状态与空载电流，并在存在深度放电风险时切断一部分非关键用电设备。理解电路30、30t、前部SAM、EIS和K57/4蓄电池断路开关之间的关系，才能判断“停车后某些设备突然失电”究竟是正常保护动作，还是继电器、线路或用电器故障。

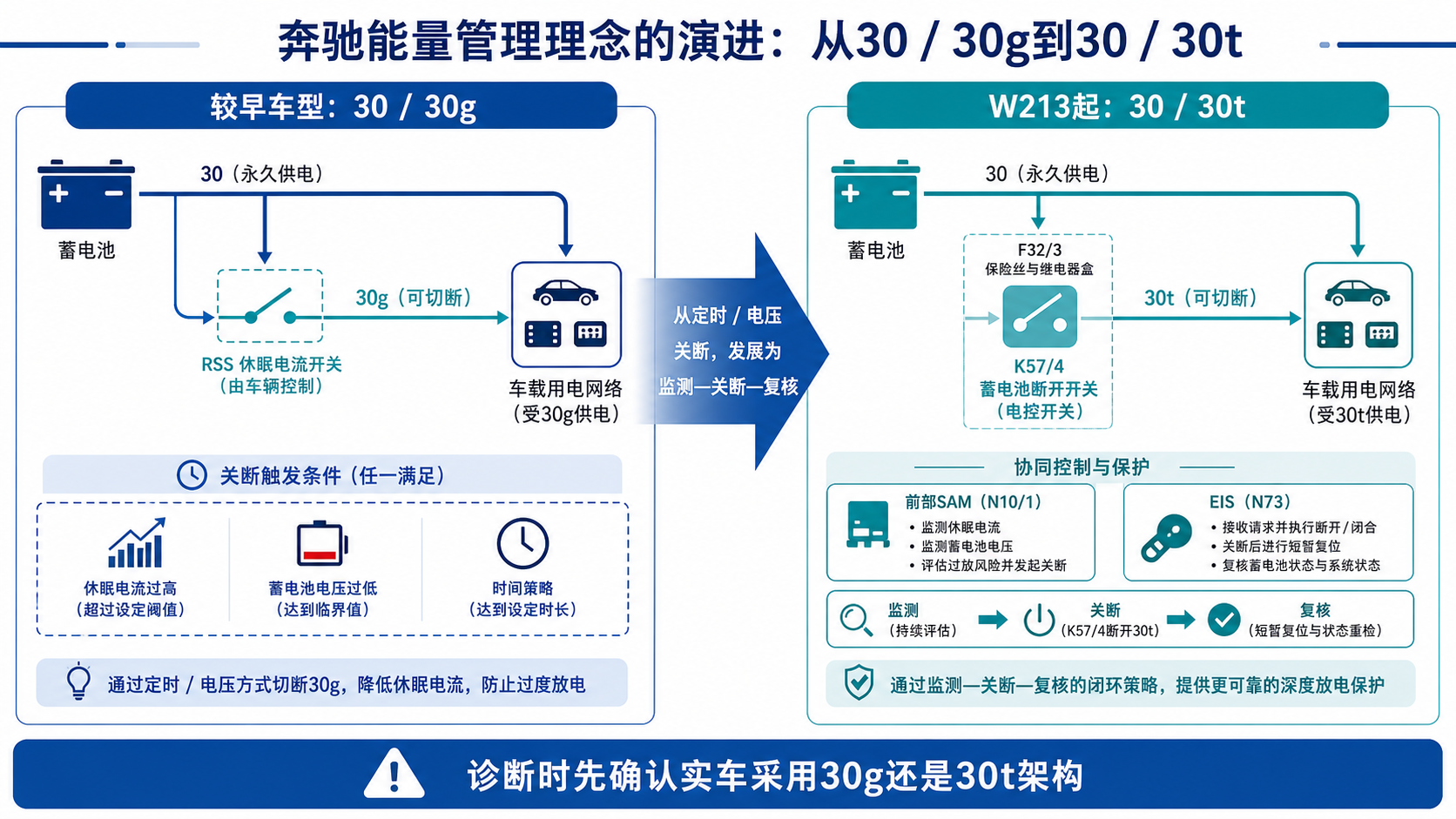

一、从30g到30t的供电概念变化

较早车型使用持续供电电路30和可切换电路30g，RSS空载电流开关会在空载电流增大、蓄电池电压达到临界状态或满足时间策略时切断30g。W213改用电路30和30t，30t由发动机舱预熔保险丝盒F32/3内的K57/4蓄电池断路开关控制。

两种架构的共同目标都是保留关键供电并减少车辆静止时的电量消耗，但控制逻辑、参与控制单元和复位方式不同。诊断前必须根据实车电路图确认采用30g还是30t，不能把旧车型RSS的判断方式直接套用到W213。

二、电路30和30t承担不同负载

• 电路30：直接或持续连接蓄电池，供应必须保留的关键负载。
• 电路30t：经过K57/4供电，可在能源管理需要时切断，以阻止非关键负载继续放电。
• K57/4：位于F32/3内，是能源管理的执行部件，不应仅凭30t失电就判定继电器损坏。
• 蓄电池传感器：记录车载电网电压、电流和蓄电池状态，为能源管理提供判断依据。

三、前SAM是能源管理协调者

前部信号采集及促动控制模组负责评估蓄电池与车载电网状态，并在识别到空载电流异常或深度放电风险时发起保护。发动机控制单元参与交流发电机管理；电子点火开关EIS提供车辆状态并参与K57/4的关断、短时复位与状态协调。能源管理因此是一条由传感、网络、判断和执行组成的链路。

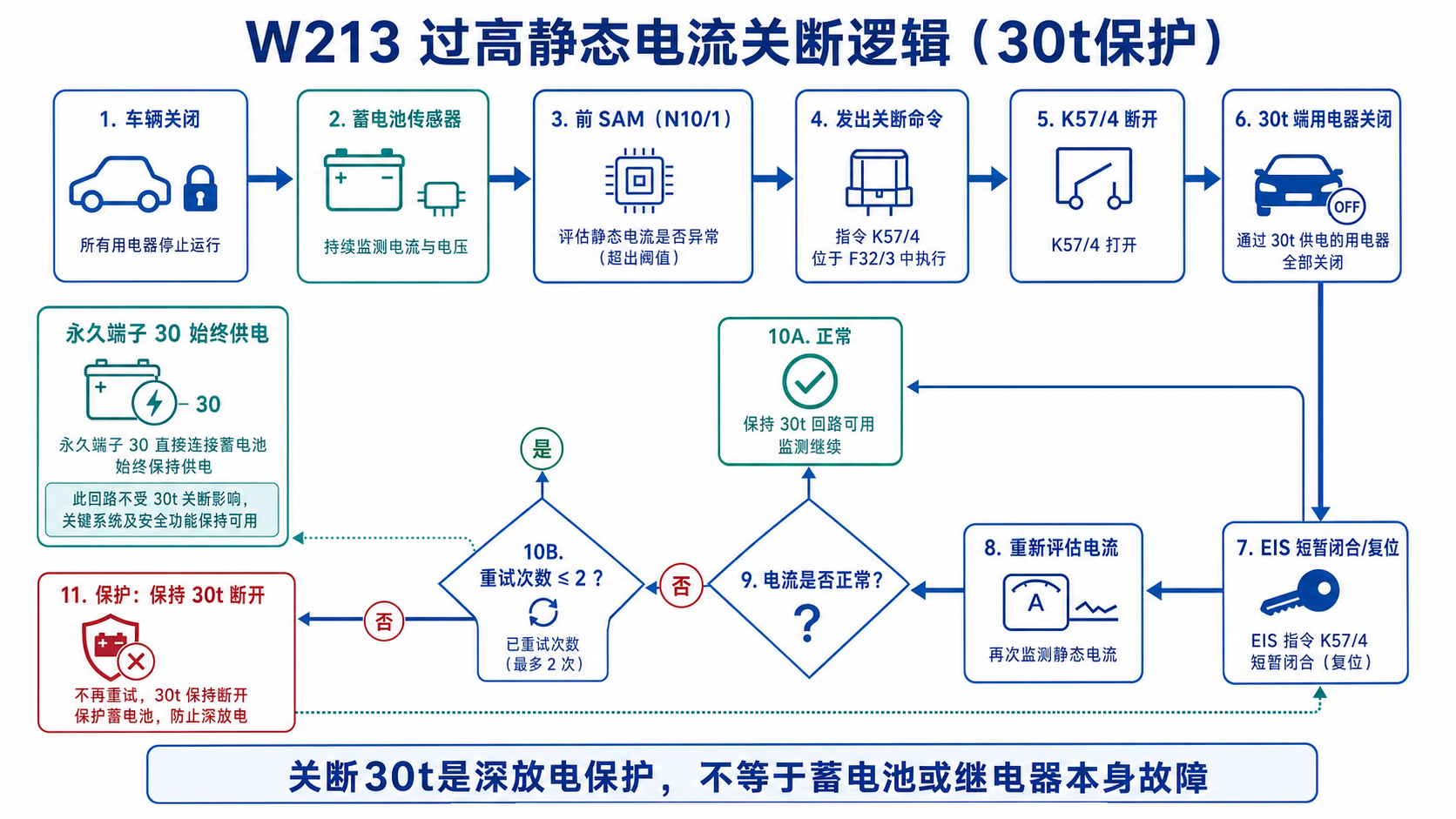

四、空载电流关断如何工作

车辆关闭并进入监测阶段后，蓄电池传感器持续记录车载电气系统负载。若前SAM判断空载电流过高，会命令K57/4断开，使所有由30t供电的用电设备关闭。随后EIS可使K57/4短时闭合，尝试复位相关负载并再次评估电流。

如果空载电流恢复正常，30t回路可以继续使用；如果异常仍存在，系统会按策略再次尝试，最终保持K57/4断开，防止蓄电池继续深放电。资料中的逻辑最多进行两次短时复核。这里的30t关断是保护结果，真正需要查找的是哪个负载、控制单元或网络唤醒导致静态电流持续异常。

五、为什么某些舒适设备会一起失效

座椅和后窗加热、部分空调或娱乐设备等非关键负载可能由30t供电。K57/4断开后，这些表面上互不相关的设备可能同时停止工作。若多个30t负载同时失电，应先检查共同供电和能源管理事件，不要逐个更换用电器。持续供电的关键系统仍有电，也不代表30t回路一定正常。

六、运输和静止期间的能源保护

运输模式、车辆长期停放和用户主动进入静止状态，都以减少静态耗电为目标，但触发条件和可恢复方式随车型、软件状态及市场版本不同。公开诊断应关注实车当前模式、蓄电池状态和控制单元记录；模式启停及售前处理应按车辆对应维修流程执行。

七、R62电压骤降限幅器的作用

W213使用R62电压骤降限幅器降低发动机启动瞬间大电流对车载电网电压的冲击。它属于启动供电稳定策略，与停车后的30t深放电保护不是同一故障链。启动时仪表复位、娱乐系统重启或大量低电压故障码，应同时检查蓄电池负载能力、正负极连接、车身与动力总成搭铁、起动机电流以及R62相关供电和控制。

八、车辆停放后亏电怎么查

• 先测试蓄电池健康、充电状态和静态电压，避免用亏电结果反推原因。
• 按车型规定等待车辆真正休眠，再测量静态电流。
• 查看前SAM、电池传感器和相关控制单元中的能源管理事件。
• 检查是否存在反复唤醒的CAN或LIN节点、未关闭的负载或加装设备。
• 定位异常回路时记录电流变化，不要用长时间断电掩盖间歇性唤醒。

九、30t负载突然失电怎么查

先读取前SAM与EIS的故障码、实际值和能源管理记录，确认系统是否主动执行了深度放电保护。若有保护记录且蓄电池状态偏低，30t断开更可能是正常响应；若没有保护命令却持续失电，则检查K57/4线圈控制、保险、插接件、30与30t两端电压及触点压降。

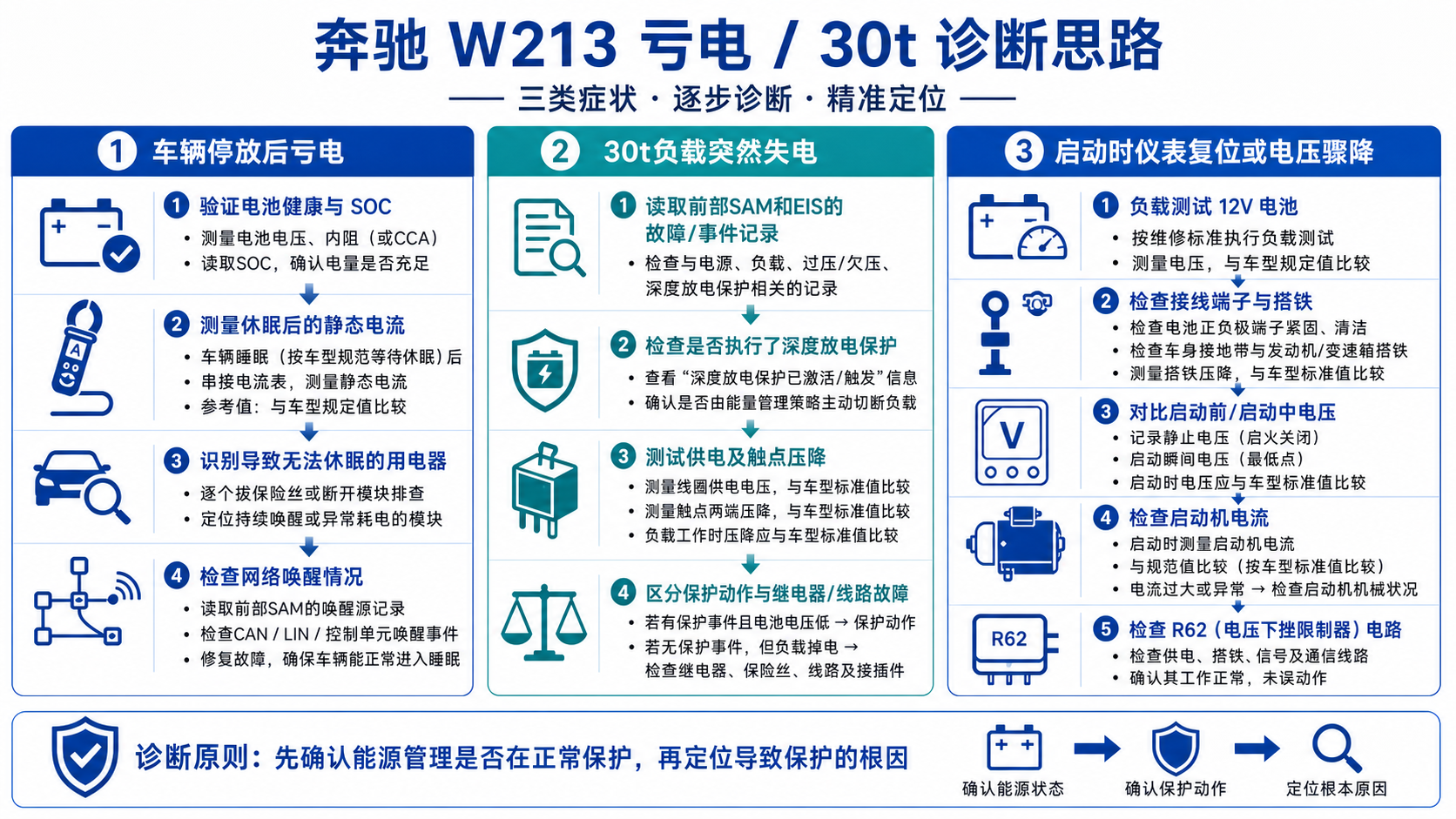

十、三类症状应分路诊断

停放亏电的重点是休眠和静态负载；多个30t设备一起失电的重点是保护事件与共同供电；启动瞬间复位的重点是蓄电池、连接、起动机和R62。三类问题可能同时出现，但不能使用同一个结论替代逐链路测量。

十一、手机端“车辆蓄电池电量低”提示怎么查

远程服务显示蓄电池电量低，说明车辆能源管理估算到充电状态下降，并不等于蓄电池已经损坏。提示可能来自短途使用、长期停放、低温、静态电流偏高、发电管理异常或蓄电池容量衰减。远程状态还可能有同步延迟，应先读取车辆当前实际值和能源管理事件。

• 使用合格电池检测设备检查充电状态、健康状态和负载能力。
• 测量交流发电机在不同负载和能源管理请求下的充电表现。
• 检查蓄电池传感器、正负极、车身搭铁及线路压降。
• 按规定等待休眠后测静态电流，追踪周期性唤醒和加装设备。
• 充电后观察提示是否消失并复查静置后的电量保持能力。

不要仅靠长时间行驶“冲掉提示”。若低电量反复出现，应查明充不进去、存不住还是车辆休眠后仍在耗电。更换蓄电池后也要按车型要求完成电池确认或学习，并验证充电和静态电流恢复正常。

十二、常见误判

• 看到30t无电就直接更换K57/4，没有先查保护命令。
• 只给蓄电池充电，不查导致车辆无法休眠的根因。
• 逐个检查多个同时失效的舒适设备，忽略共同的30t供电。
• 车辆尚未完全休眠就测量静态电流，得到虚高结果。
• 把启动电压骤降与停车后的深放电保护混为一谈。

诊断思路小结

W213能源管理的核心是把关键持续供电和可关断负载分开。蓄电池传感器提供状态，前SAM作出能源管理判断，EIS参与状态协调，K57/4切换30t负载。诊断时先证明系统是否执行了正常保护，再追查蓄电池状态、异常负载、网络唤醒或执行回路，才能避免把保护动作误当成故障本身。
