2024+ 特斯拉 Model 3 高压线束中间滑轨下盖结构识读：外形与支承区域

中间滑轨下盖属于高压线束周边的部件。本文以结构识读为范围，用独立外形和局部安装区域帮助辨认对象，不提供车底进入、断接电源或上下盖拆装步骤。

一、先分清上盖与下盖外形

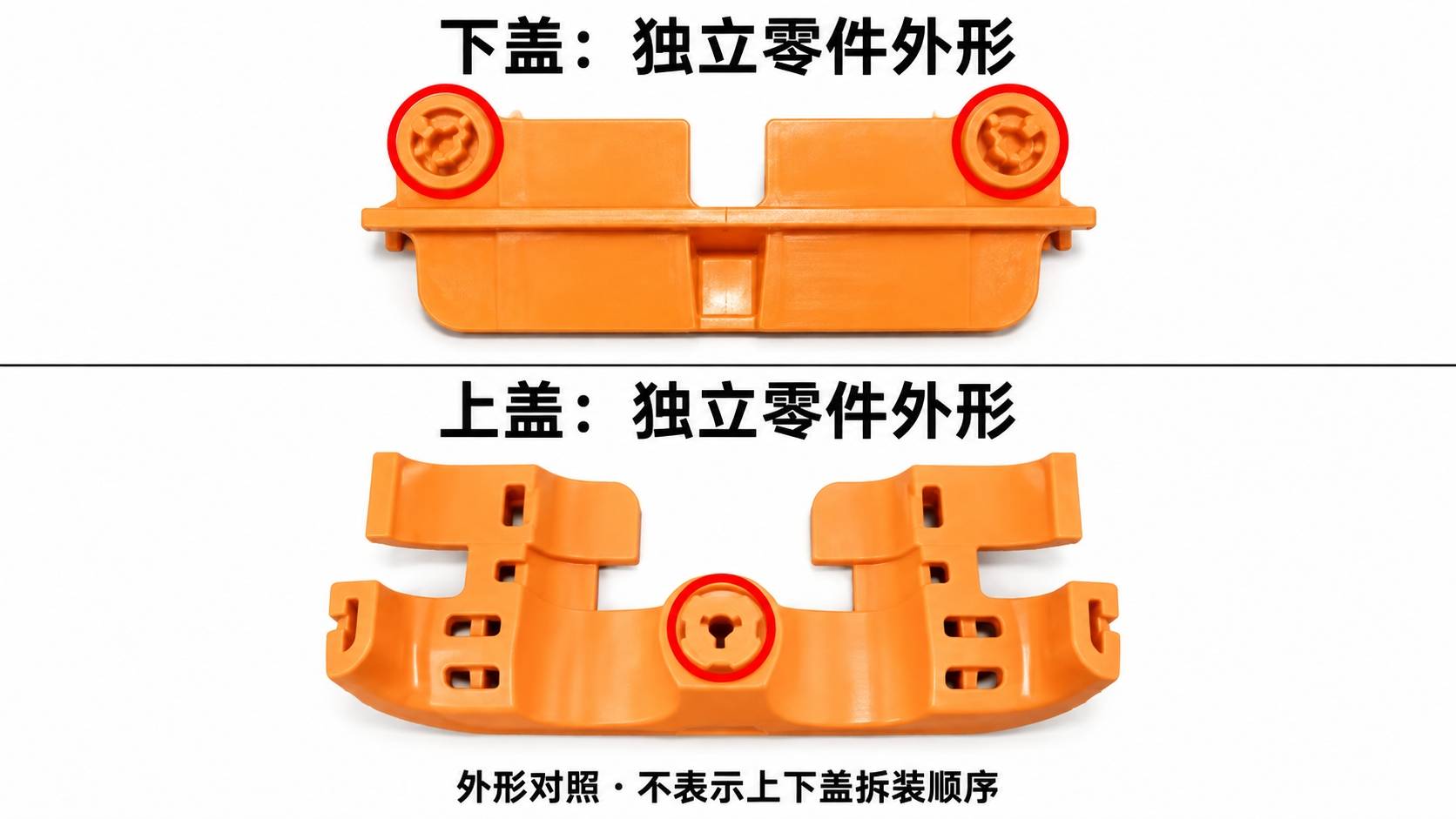

下图将两个原厂条目中的独立零件分别列出。两件都有橙色外观，但轮廓和可见定位结构不同，不能仅按颜色认件。图中方向依据各自零件照片，不代表在车辆上的绝对上下或前后方向。

二、下盖位于线束支承区域

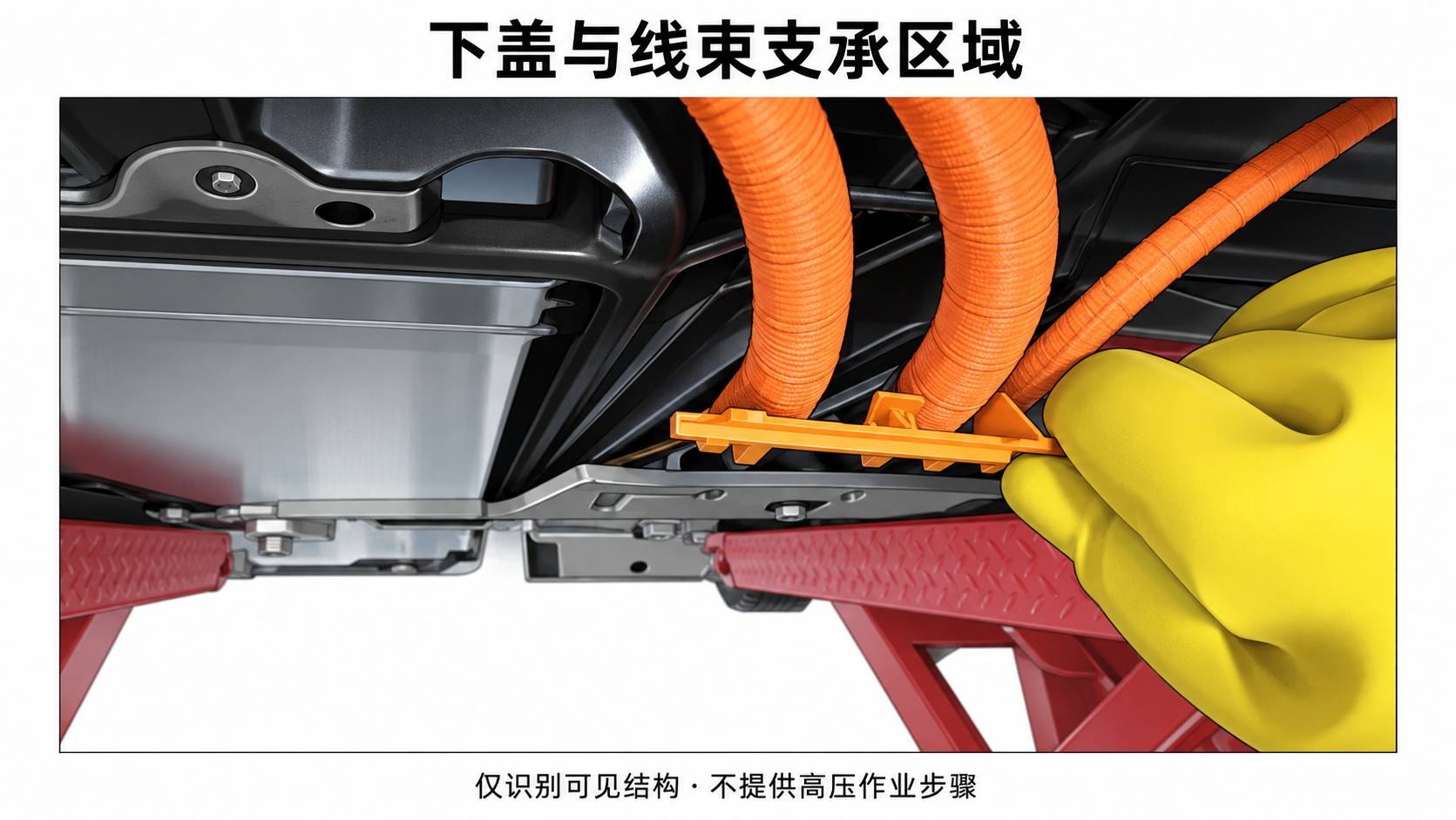

局部图展示下盖附近的橙色线缆与支承区域，用于理解盖件不是远离线路的普通外观装饰板。图中只保留可见结构，没有画出隐藏导体或端子，也不表示可以托住、扳动或拉拽该位置。

三、盖件、滑轨和车底护板不是同一层部件

所引主程序还关联中间滑轨上盖、后部车底护板及高压电池后滑板。这些名称描述不同对象，不能把所有防护件合称为“下盖”，也不能根据两张局部图推断完整进入路径。

四、资料没有列数值不等于无需核对

原文拆卸段写下盖，安装段却写上盖，后续又关联上盖程序，因此具体恢复对象存在命名差异。本文不选取某个名称补成新顺序，也不把未列独立紧固参数说成“无需紧固要求”。原有拆装层级、低压断接及上盖复装操作提示图不在本文中作为操作依据。

培训后应能认识两个盖件的外形差别，以及它们与滑轨、护板不是同一部件。实际作业需取得适用车辆的明确程序并澄清对象名称，不能按本文图片拆卸。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《支架 - 高压线束 - 滑雪板 - 底部 ((拆卸和更换))》及英文版《Bracket - HV Harness - Ski - Bottom (Remove and Replace)》；主 GUID：GUID-80E32635-C403-42FD-A5FE-BBE0EB18EE63。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：原厂下盖拆卸段与安装段出现上盖/下盖名称差异；本文只识别盖件外形和线束支承层级，不自行补写高压线束盖复装顺序。

原厂主程序直接引用且与本页边界相关的入口：车辆电气绝缘程序 (Test/Adjust)——高压安全状态须单独确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
