2024+ 特斯拉 Model 3 高压线束中间滑轨上盖结构识读：盖件与滑轨固定

中间滑轨上盖与滑轨本体是不同部件。本文改为结构识读培训，分清盖件外形和滑轨固定位置，不提供举升、支承、松开螺栓或高压作业步骤。

一、上盖外形与下盖对照

下面采用各自原厂条目的独立零件图进行对照。上盖与下盖虽同为橙色，但外形和可见定位结构不同；独立摆放时的方向不能直接当作实车装配朝向。

二、四处固定点属于滑轨连接

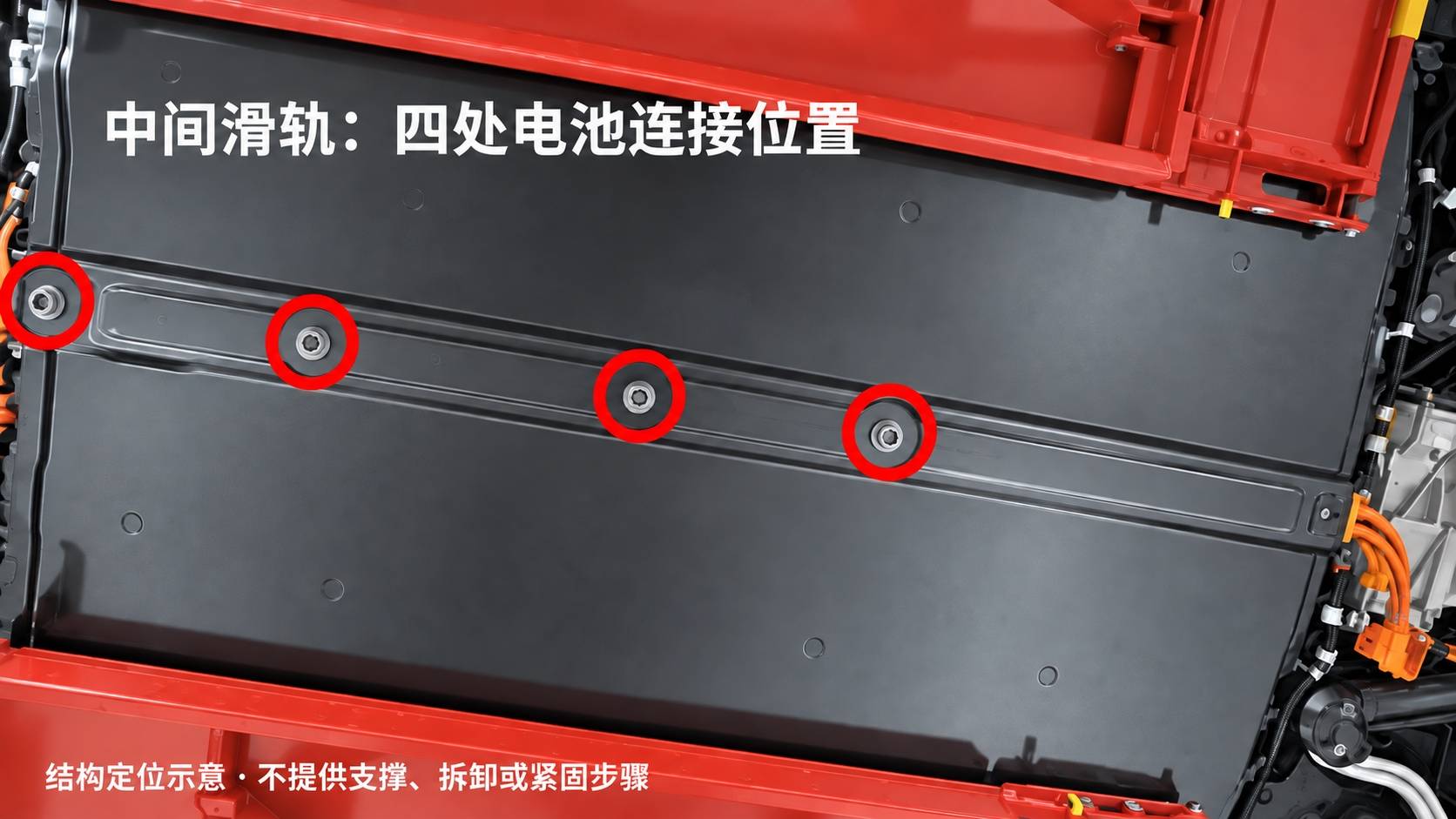

所引原厂资料把四只螺栓对应到中间滑轨与高压电池的固定关系。下图保留四处位置以便认识这组对象，不应误读为橙色盖件上有四颗同规格螺钉。

滑轨、橙色盖件和后部车底护板的范围不同，不能把它们混成一块护板。图片不说明部件重量、支撑位置或所需的协助方式，更不能作为从车底自行拆开防护件的依据。

三、安装段的动作疑点不靠扭矩消除

所引原厂安装段在给出紧固数值的同时使用“拆下”四只螺栓的措辞。本文不自行把动作改成安装，也不把数值放进旧流程图来掩盖这个差异。原有EP14、换新和扭矩执行表及连续拆装图不在本文中作为操作依据，本页不提供紧固或更换决定。

学习目标是能辨认上盖与滑轨本体、理解四处固定点对应的对象。实际维修仍须核对完整有效原厂程序，明确安装动作、紧固件和高压作业条件。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《支架 - 高压线束 - 滑雪板 - 顶部 ((拆卸和更换))》及英文版《Bracket - HV Harness - Ski - Top (Remove and Replace)》；主 GUID：GUID-C33B84AF-64EA-4CAF-9800-1D659E463B96。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：原厂上盖安装段一边列出紧固值，一边写“拆下”四颗螺栓；本文不改写该动词，也不将数值直接转成执行清单。

原厂主程序直接引用且与本页边界相关的入口：车辆电气绝缘程序 (Test/Adjust)——高压安全状态须单独确认。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
