2024+ 特斯拉 Model 3 仪表板支架NVH垫更换：先移出支架再揭下垫层

2024+ Model 3仪表板支架上的NVH垫需在支架移出后处理。它和HVAC总成密封件、仪表板线束是不同更换项目。原厂用台架定位图和操作演示说明垫层揭下与恢复，没有给出垫层螺栓或粘接材料参数。

支架访问决定作业范围

先按文末《仪表板上部总成／IP Carrier》完成支架拆卸。该范围包括低压电源、气囊及转向和仪表板部件，北美车辆另有膝部气囊步骤。NVH垫的简短说明不能代替支架的完整拆装；应在台架上稳定放置支架后再处理垫层。

从支架揭下NVH垫

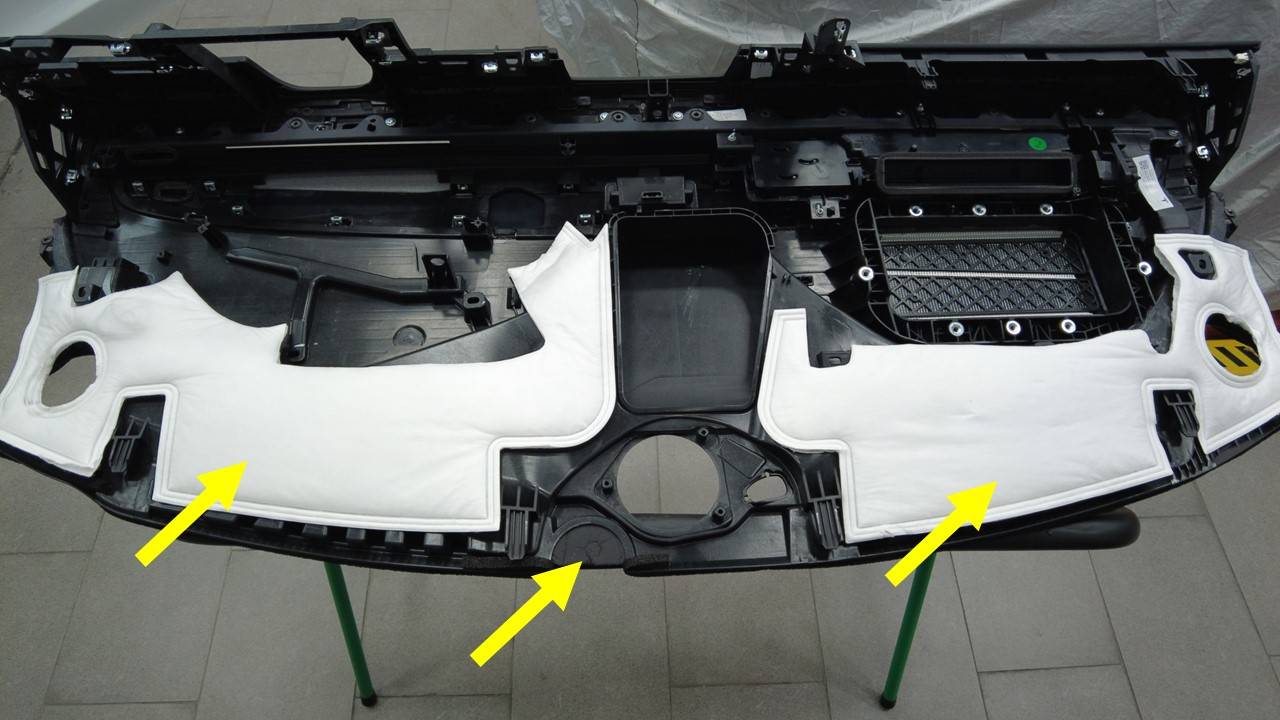

辨认图中箭头所指垫层，按原厂要求从仪表板支架揭下。图中其余风管、线束和框架用于定位，不代表这些部件属于垫层本体，也不根据图片增加切割、加热或溶剂清胶步骤。

恢复垫层，再安装支架

将仪表板NVH垫安装到支架上，然后按关联资料恢复支架。当前原厂条目没有规定垫层的胶剂、压紧时间或扭矩；关联支架的螺钉和螺纹胶螺栓有各自参数，不能作为垫层安装值。原厂校正代码1405010092，当前FRT为1.26，包含关联工项而非只计算揭垫动作。

完工检查建议

支架装回前，检查垫层与原安装区域贴合，未遮挡线束、接口或定位结构，边缘没有卷入支架连接处。支架和关联部件恢复后，复核插接锁止及被拆部件就位，若出现接缝异常或异响，先回查此次垫层和支架的装配。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：仪表板支架NVH垫。

中文原厂程序：《NVH 垫块 - 上 ((拆卸和更换))》

英文原厂程序：NVH Pad - IP Carrier (Remove and Replace)

原厂资料编号（GUID）：GUID-EA8F8892-4A51-48F9-94C1-162E7F42647C
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026年9月28日。

适用范围与资料说明：中文标题为NVH垫块 - 上，英文为NVH Pad - IP Carrier；两版正文都指仪表板支架上的垫层。其唯一直接拆装入口负责支架访问与恢复。

相关操作分别查以下程序：

• 仪表板上部总成（英文）：覆盖仪表板支架移出和安装，包括低压电源、气囊、转向及仪表板关联部件；中文标题为仪表板上部总成，英文IP Carrier。中文页日期8月20日、英文8月13日，所核访问及恢复步骤一致，北美膝部气囊要求有配置限制。

配图和视频均来自NVH垫原厂条目。垫层不能就位或支架恢复后出现干涉时，回查垫层轮廓与关联线束，不以增加紧固力消除干涉。

正文操作图片来源：Tesla原厂维修资料；封面为基于原厂资料制作的教学封面。
