特斯拉第二代移动连接器状态灯：绿灯模式与红灯 1–7 闪故障码

第二代移动连接器诊断必须同时记录绿灯模式和红灯闪烁次数。只看红灯次数，可能把高温、接地或控制器故障判断错误。

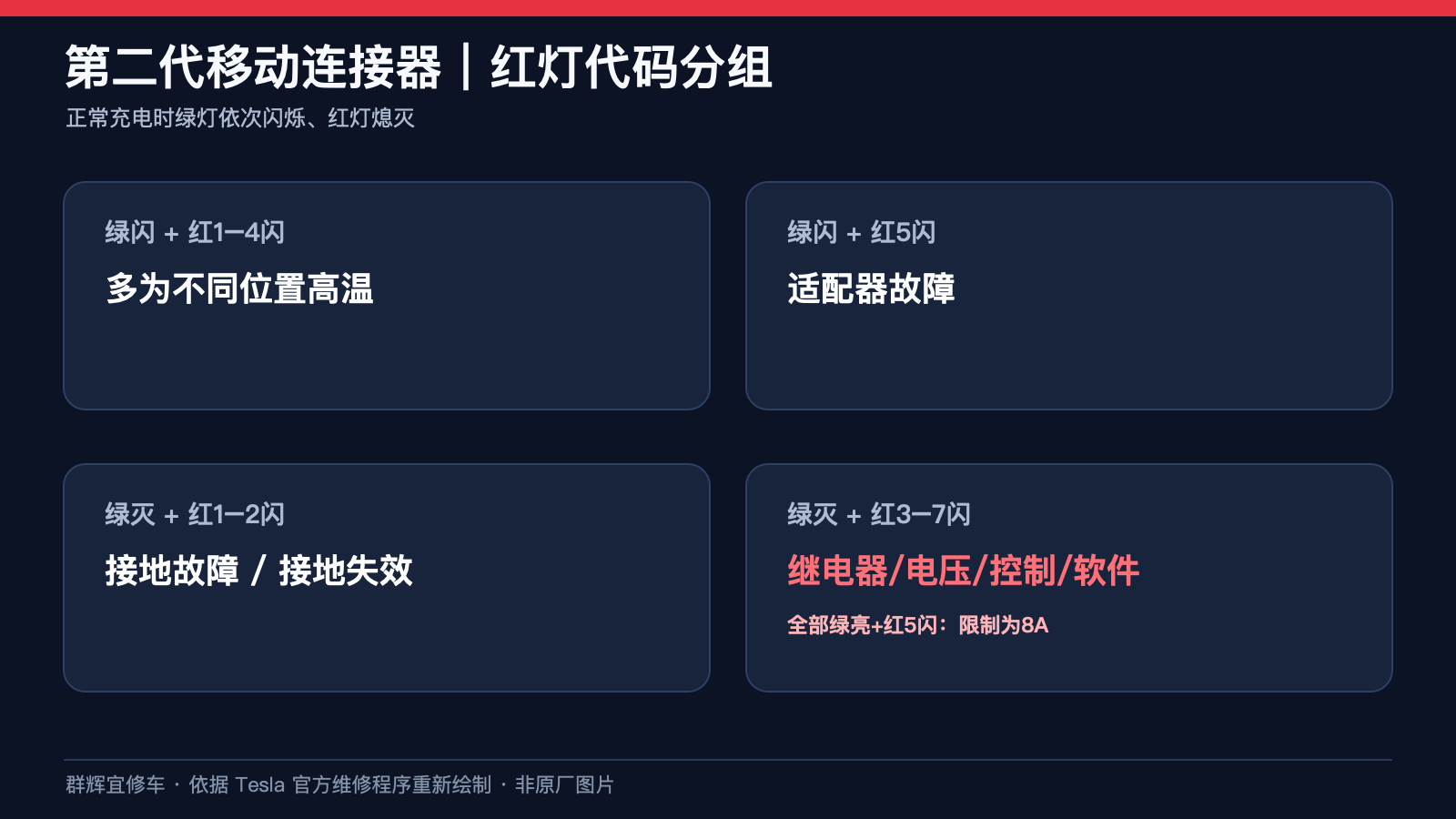

一、正常状态与故障分组

• 正常状态的红灯均熄灭：全部绿灯亮 1 秒为启动；全部绿灯持续亮为通电待机、未充电；绿灯依次闪烁为正在充电；
• 绿闪配红 1–4 闪：不同位置检测高温；
• 绿闪配红 5 闪：适配器故障；
• 绿灭配红 1–2 闪：接地故障或接地失效；
• 绿灭配红 3–7 闪：继电器、电压、适配器、控制器或软件问题。

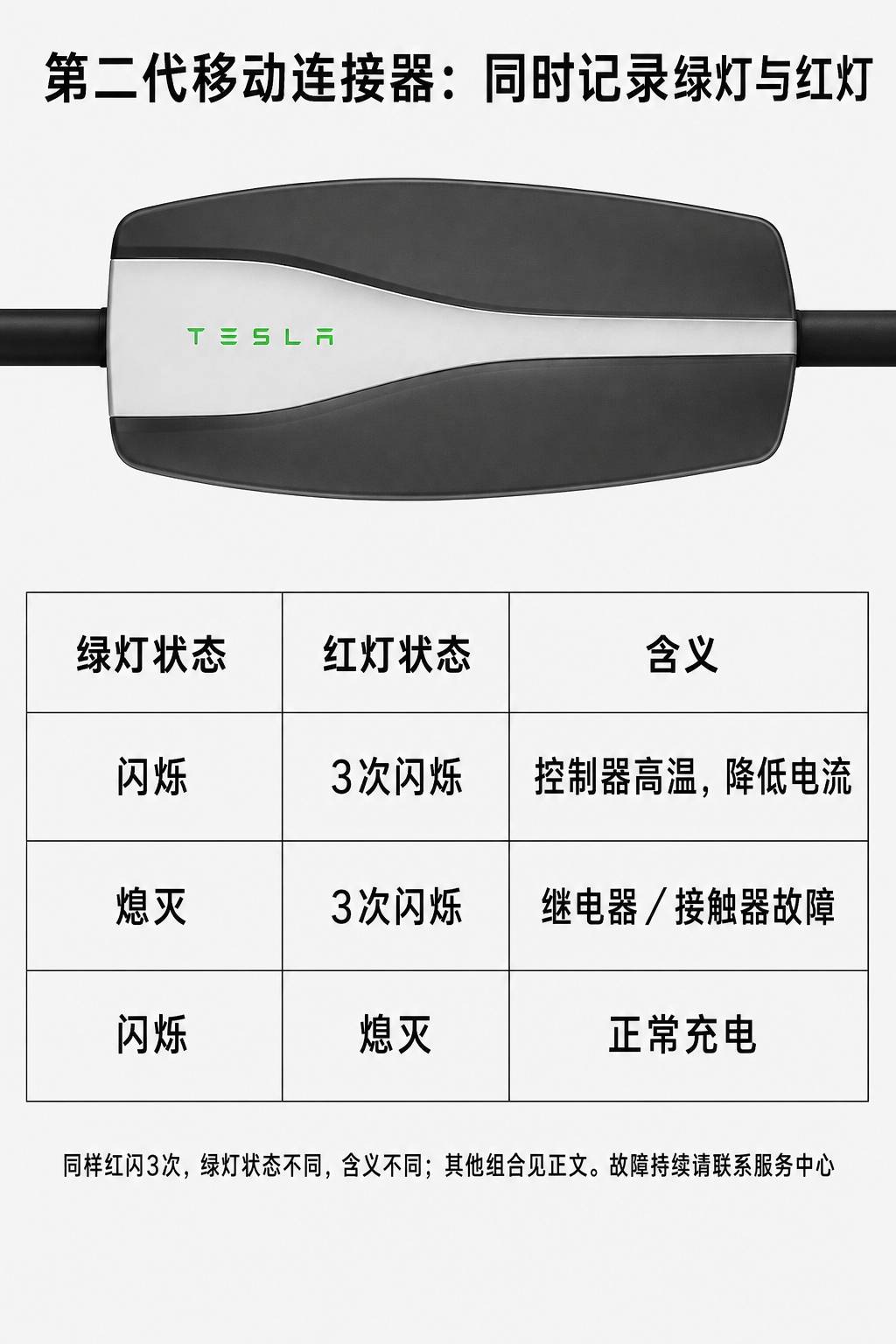

二、按绿灯模式核对完整灯码

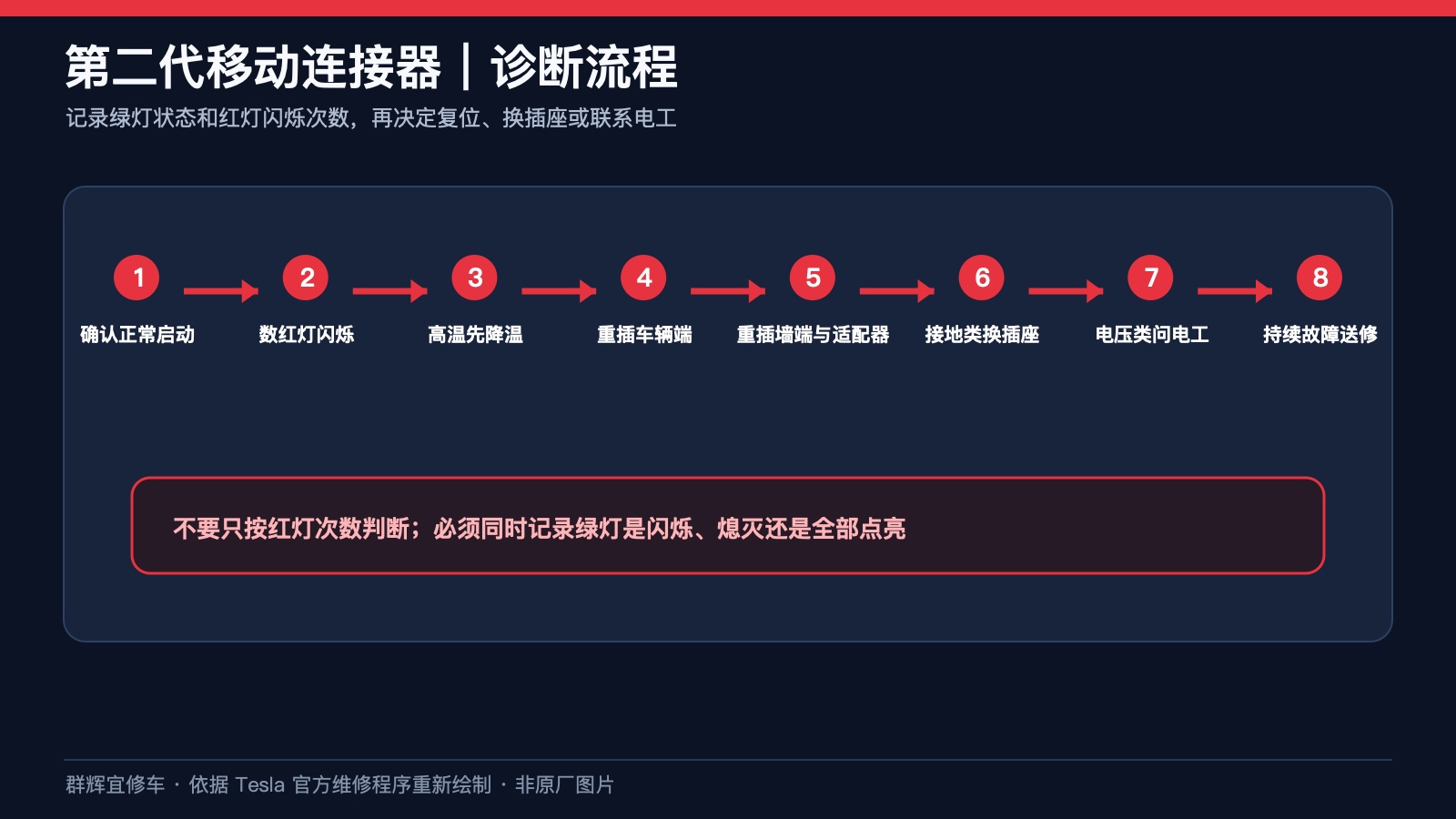

先确认设备代际，记录绿灯是闪烁、全部点亮还是熄灭，再数红灯每轮闪烁次数。下面是独立故障组合，不是连续执行的步骤。

绿灯闪烁：降低充电电流的分支

• 红灯1闪：车辆连接器高温。先从车辆拔下再插回；考虑在更凉爽或遮阴处充电，持续报错联系服务中心。
• 红灯2闪：连接控制器的输入插头高温。先从车辆和墙壁插座拔下，确认适配器完全插入，再先插墙壁插座、后插车辆；持续报错联系服务中心。
• 红灯3闪：控制器内部高温。先从车辆拔下再插回；考虑更凉爽环境，持续报错联系服务中心。
• 红灯4闪：壁挂式插头高温。核对插座是否适合充电、插头是否插牢，可考虑其他合格插座；不能确定时咨询电工。不能仅靠移到阴凉处代替插座检查。
• 红灯5闪：适配器故障导致充电能力降低。确认适配器正确连接。

绿灯熄灭：按红灯次数区分

• 红灯1闪：接地故障，可能有电流沿不安全路径泄漏。原厂流程为先重插车辆端，再尝试不同合格插座；持续报错联系服务中心。
• 红灯2闪：接地失效。确认插座正确接地，考虑其他合格插座；不确定时咨询电工。
• 红灯3闪：继电器／接触器故障。先重插车辆端，再尝试其他合格插座；持续报错联系服务中心。
• 红灯4闪：过电压或欠电压保护。核对插座适用性和插头连接；不确定时由电工检查，可考虑其他合格插座。
• 红灯5闪：适配器故障。确认适配器正确连接。
• 红灯6闪：控制器故障。先从车辆拔下再插回，再尝试不同合格插座；持续报错联系服务中心。不是一开始同时重插两端。
• 红灯7闪：软件错误或失配。有可用更新时更新车辆软件；没有可用更新时联系服务中心。

常亮及其他容易遗漏的组合

• 绿灯熄灭＋红灯常亮：自检失败。先重插车辆端；仍报错时再从车辆和电源插座拔下并重新插接。
• 绿灯全部点亮＋红灯1闪：热故障。考虑在更凉爽或遮阴处充电；持续报错联系服务中心。

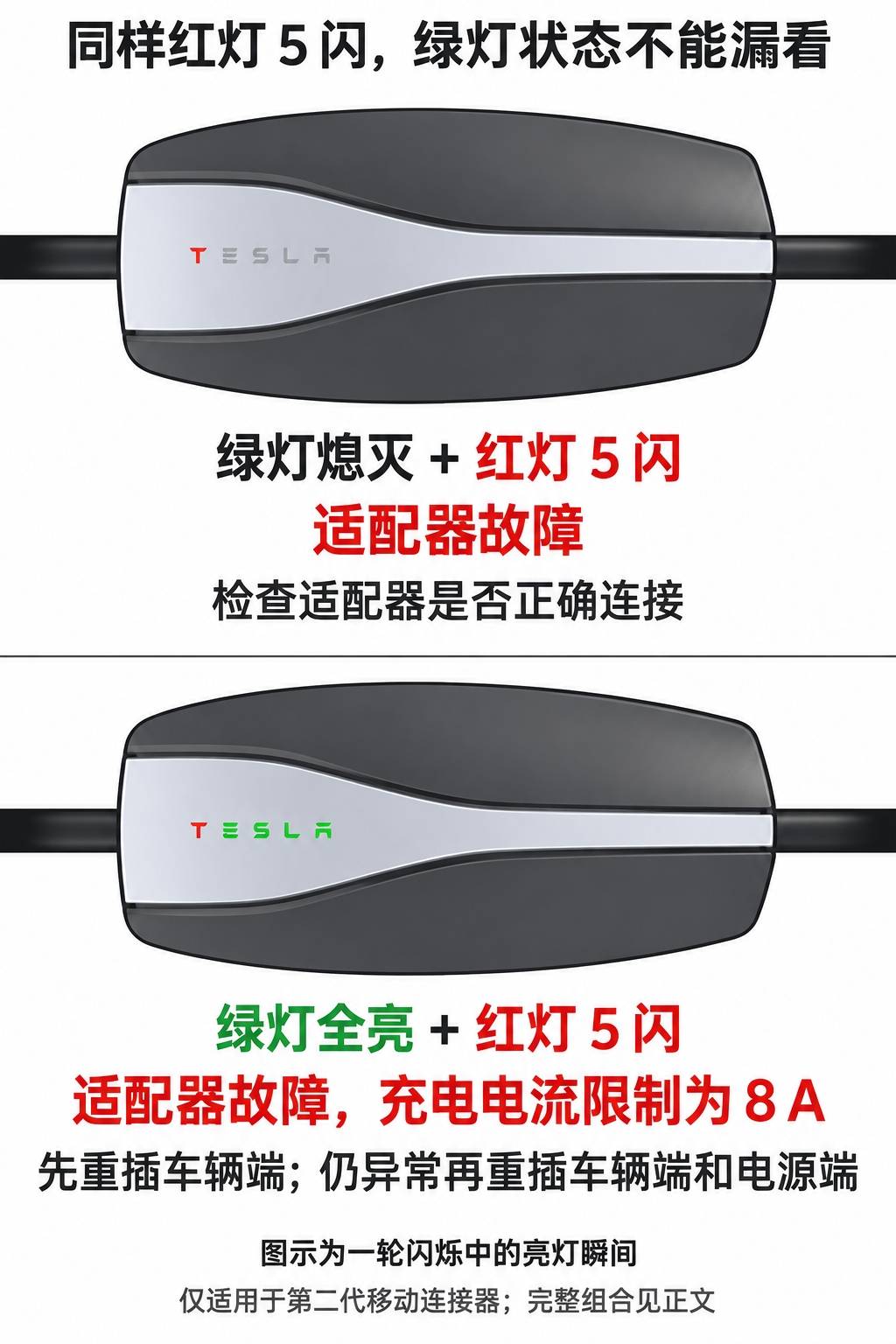

• 绿灯全部点亮＋红灯5闪：适配器故障，充电电流限制为8 A。先重插车辆端；仍报错时再从车辆和电源插座拔下并重新插接。
• 绿灯、红灯均熄灭：供电停止。拔下移动连接器插头后，检查插座是否有电；不确定时交给合格电工，不要触碰带电部件。

注意：接地和电压故障不得反复强行充电；不确定插座安全性时交由合格电工检查。

资料来源与适用说明

本文依据特斯拉官方 Model 3 DIY 指南中的第二代移动连接器状态指示灯重新整理。不得将本文适用范围或指示灯代码套用到其他市场、车型或设备代际。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
