奔驰ISM A80智能伺服模块：DIRECT SELECT、Key‑P与紧急驻车

ISM A80是DIRECT SELECT电子换挡系统的智能伺服模块，安装在变速箱壳体左侧。驾驶员拨动转向柱换挡杆后，不再通过机械拉索直接移动变速箱，而是由控制单元判断制动、点火、车门和车辆状态，再用电机驱动变速箱选择机构。法规要求的驻车锁止也由变速箱P挡机构实现。

一、ISM在换挡系统中负责什么

• 接收DIRECT SELECT换挡请求并驱动变速箱选择机构。
• 通过位置传感器确认实际挡位与驻车棘爪状态。
• 经发动机CAN与EIS等控制单元交换点火、钥匙和安全条件。
• 执行Key‑P联锁，防止不满足条件时移出P挡。
• 主供电失效时利用独立应急路径进入P挡。

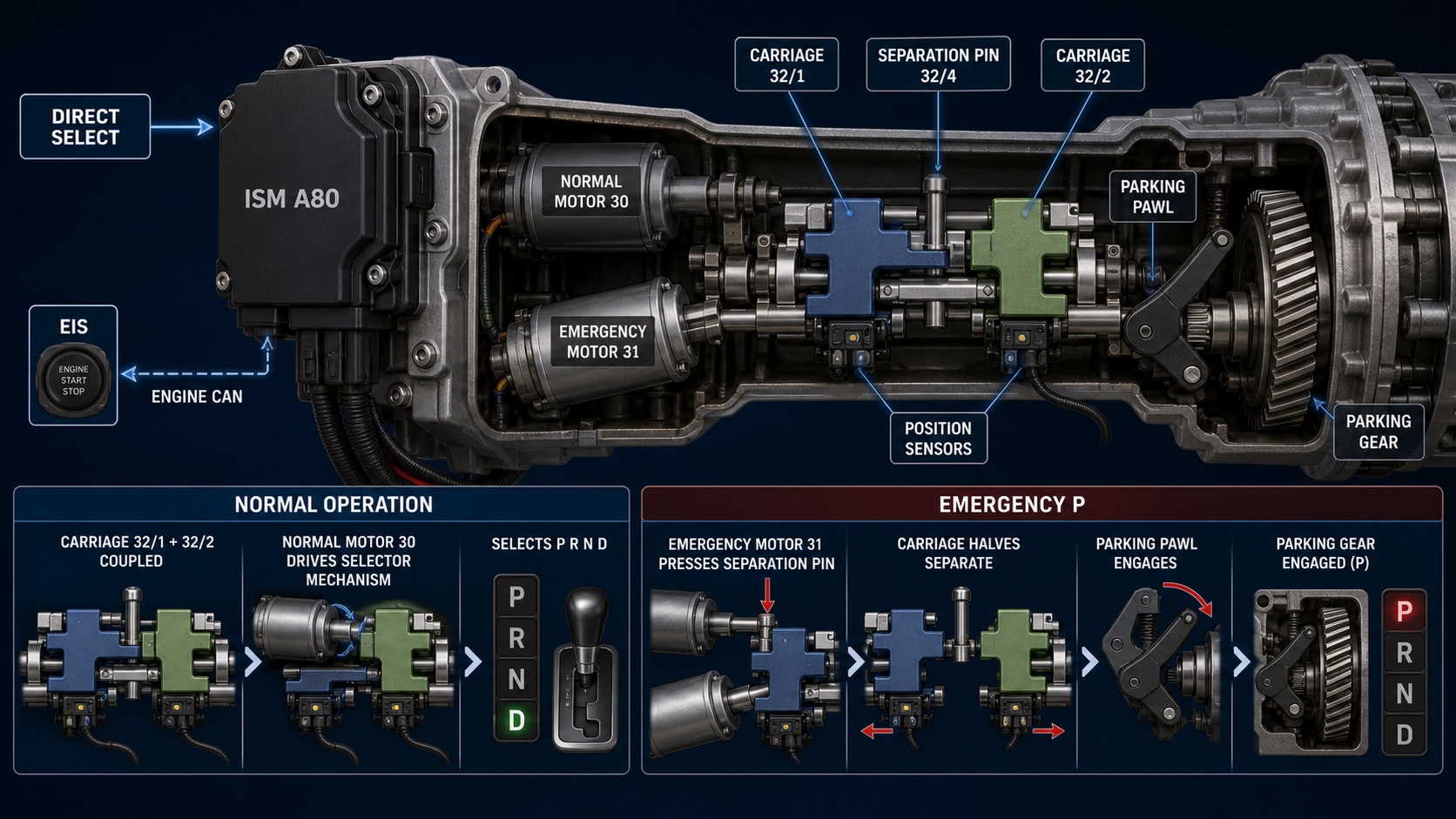

二、正常机构与紧急机构有什么区别

正常状态下，电机30驱动选择机构，左半滑座32/1与右半滑座32/2保持结合，机械运动能连续传递到P、R、N、D位置。紧急P触发时，电机31推动分离销32/4，使两半滑座脱开，系统绕过正常选择路径推动驻车棘爪进入驻车齿轮。

紧急机构一旦动作，会在实际值中留下“P位置紧急触发”状态并增加计数。它不是普通换挡动作，不能用反复触发的方式代替正常激活测试。

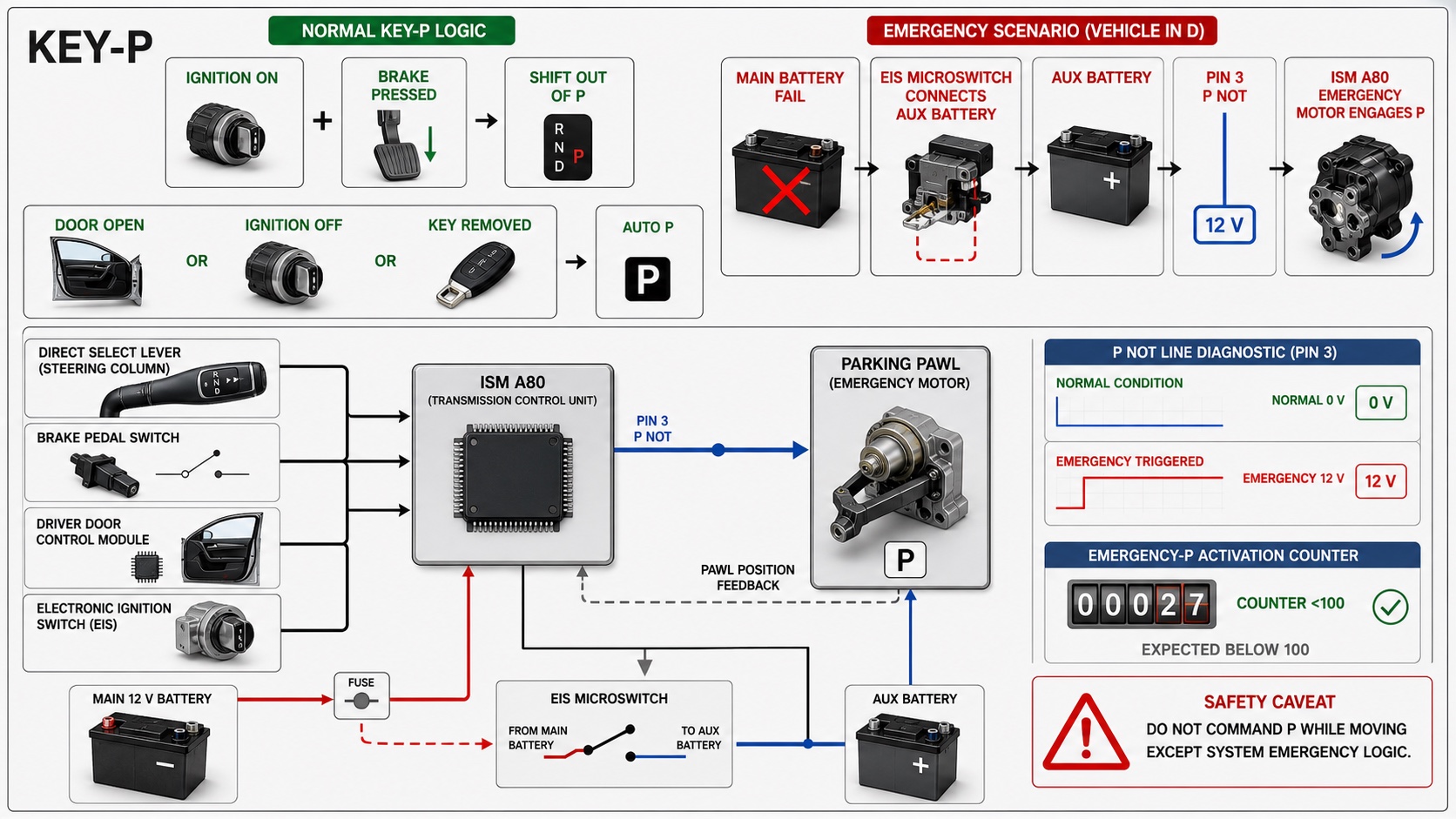

三、Key‑P怎样防止误挂挡

车辆只有在点火接通且制动踏板踩下时，才允许从P挡移入行驶挡。点火关闭、钥匙拔出或驾驶员车门打开时，系统可以请求自动进入P挡。判断“无法移出P挡”时，应同时观察点火状态、制动踏板开关、车门状态、换挡杆请求和ISM实际位置。

四、主蓄电池突然没电为何还能进P

EIS检测到主蓄电池电压丢失后，通过内部微动开关把辅助蓄电池接入应急回路，在A80的3号针脚P Not线上提供车载电压。ISM识别该信号后驱动应急电机，使驻车机构进入P挡。这个独立通道保证主供电或正常CAN控制失效时仍能建立机械驻车。

五、P Not线的电压怎样判断

• 正常未触发状态：A80 3号针脚P Not线应接近0V。
• 紧急P触发状态：P Not线上出现约12V车载电压。
• 若正常运行时持续12V，要检查EIS内部开关、辅助电池回路、线路短路和紧急触发状态。
• 若主电源失效时仍为0V，要检查辅助蓄电池、保险、EIS切换和线路开路。

六、紧急P计数为什么重要

每次紧急P动作都会累计一次，源文件给出的标准值应小于100次。计数异常升高说明应急路径可能被频繁误触发，需查主电源瞬断、辅助电池切换、P Not线路、电源搭铁和EIS状态，不能只清除故障码。

七、常见故障表现

• 无法从P移出：制动信号、点火许可、车门/钥匙状态、选择杆请求、ISM电机或机械卡滞。
• 自动进入P异常：车门状态误报、点火状态变化、CAN消息或位置反馈不可信。
• 偶发紧急P：主蓄电池端子、电压瞬降、EIS微动开关或P Not线间歇异常。
• 挂挡显示与实际不一致：位置传感器、滑座机构、驻车棘爪或基本设置问题。
• 更换模块后功能异常：编码、试运行、挡位位置学习或软件版本未完成。

八、建议的诊断顺序

• 读取ISM、EIS、前SAM、车门和变速箱控制单元故障码与冻结帧。
• 确认主蓄电池和辅助蓄电池的静态及负载电压。
• 观察制动踏板、点火、钥匙、驾驶员车门、换挡请求和实际位置。
• 正常状态测P Not线应为0V，并核对紧急P计数。
• 按规定测试正常电机、应急电机和位置反馈，不在车辆移动时人为命令P挡。
• 检查A80插头供电搭铁、发动机CAN和机构是否受阻。
• 修复或更换后完成试运行、编码和所有挡位验证。

诊断思路小结

ISM故障要把正常换挡路径与紧急P路径分开：正常路径依靠CAN请求、电机30和耦合滑座；应急路径依靠辅助蓄电池、EIS微动开关、P Not 12V和电机31。先确认是哪条路径误动作，再检查电源、信号和机械机构，才能避免误换A80。
