2021+ 特斯拉 Model S 驾驶室温度传感器更换：两颗2 Nm与维修面板线束恢复

2021+ 特斯拉 Model S 驾驶室风扇式温度传感器更换，传感器固定在仪表板维修面板上，两颗螺钉的安装扭矩为2 Nm。访问时还要区分手机托盘四卡子、维修面板四锁片，以及诊断和CAN线束的两个固定卡子，不能只看到传感器的两颗螺钉就直接拉出面板。

先确认风扇式驾驶室温度传感器

本文对应“传感器 - 驾驶室温度（风扇驱动）（拆卸和更换）”，适用2021+ Model S仪表板维修面板上的传感器。中英文页面日期均为2026年8月9日，校正代码18107512，所列工时0.06小时，包含关联工作。它与脚部风管空气温度传感器、车外环境温度传感器的位置和固定方式不同。

打开右前门，降下右前窗，将右前座椅向后移动，给维修面板访问留出空间。按原厂人员保护要求佩戴护目镜并穿着防护鞋，先核对维修面板、手机托盘及传感器在实车上的位置。配置或连接形式对不上时，先核对适用资料。

手机托盘底部向上，再摆动取出

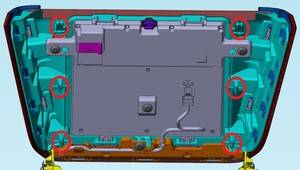

温度传感器资料直接引用手机托盘与仪表板维修面板拆装。维修面板资料把手机托盘的访问动作也列在自身步骤内：释放手机托盘与中控台之间四个卡子，从托盘底部向上拉，再从中控台下方摆动取出。不要抓住顶部强行掰折。

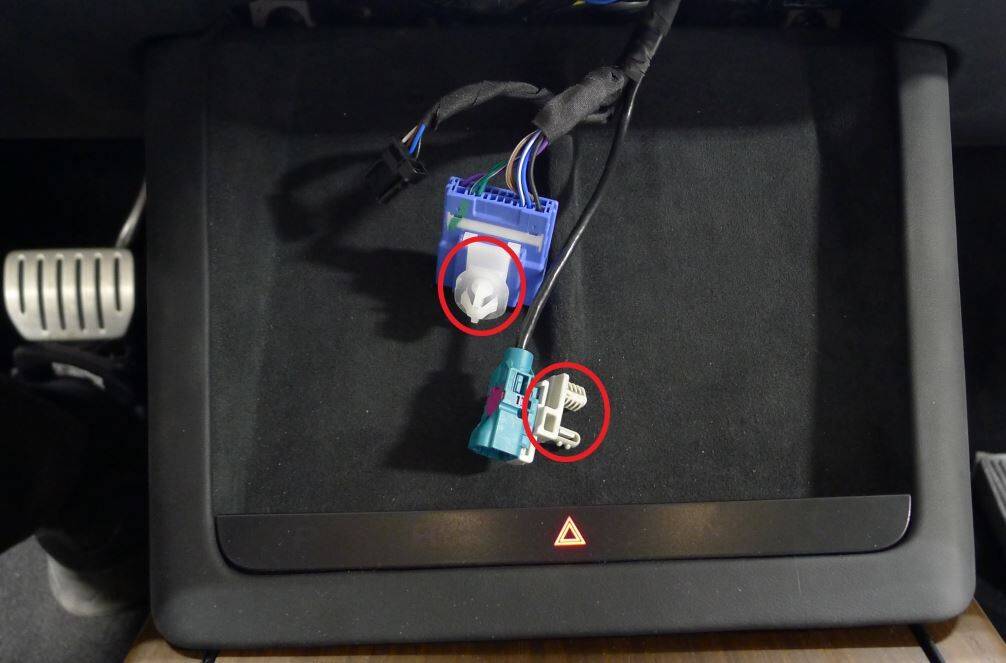

托盘移开后仍有线束相连。释放线束卡子，断开三个电气连接器，再将托盘从仪表板处移出。每个连接器都先解除连接器锁，再从插座中直接拉出，不能用线束承受托盘重量，也不能在锁止状态下硬拉。

这里的访问动作止于托盘总成离车。手机托盘独立更换资料还包括感应充电器、危险警告按钮拆分，以及固件重新安装；若同时执行托盘更换，应完整遵循其适用程序，不能把本文的传感器访问步骤当成托盘独立更换的完整流程。

维修面板四锁片，线束另有两卡子

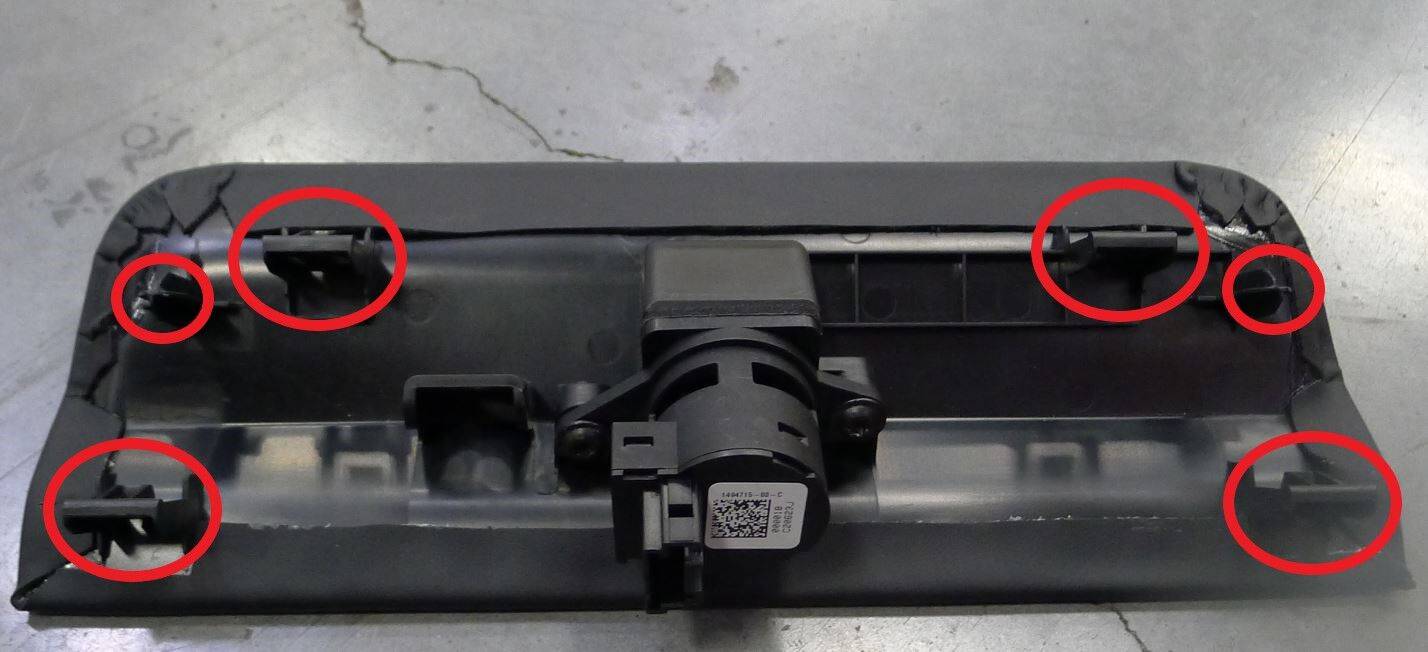

释放将仪表板维修面板固定到车辆的四个锁片。下图红圈用于辨认面板固定区域；先托住面板，不要在锁片释放后马上把它拖出。

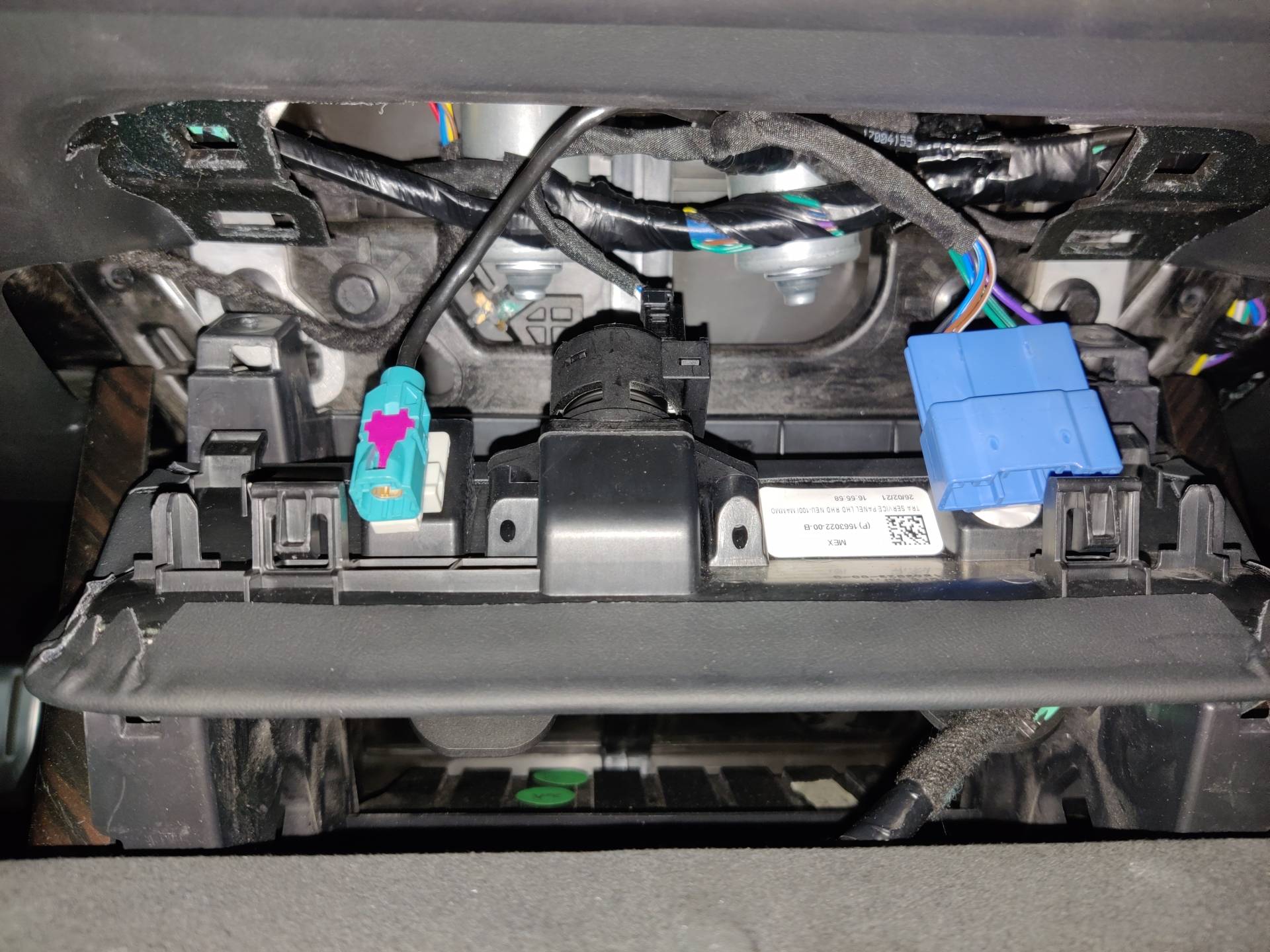

接着释放将诊断线束和CAN线束固定到维修面板的两个卡子。这两个卡子是线束固定点，与面板四个锁片不是一组。下图显示访问后的线束布置，用于核对走向和固定关系，不能把插头全部拔掉来代替释放线束卡子。

再断开维修面板资料指定的连接器，将面板总成从车内移出。下图标出相关连接位置；连接器及线束在面板离车前应解除，避免拖拽诊断线束、CAN线束或传感器接口。

传感器两颗螺钉，安装2 Nm

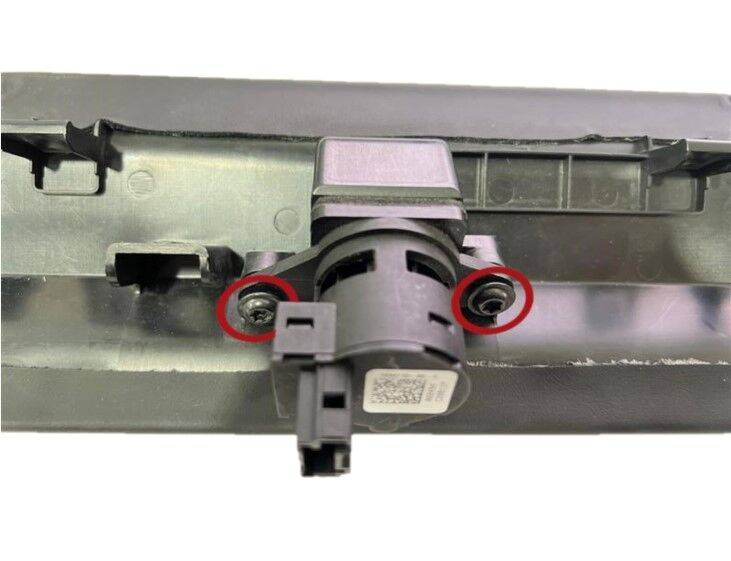

将维修面板稳妥放置，拆下固定驾驶室温度传感器的两颗螺钉，再把传感器从面板取下。主传感器资料推荐迷你棘轮扳手套件；直接引用的维修面板资料明确这两颗固定使用T20工具，安装扭矩为2 Nm。

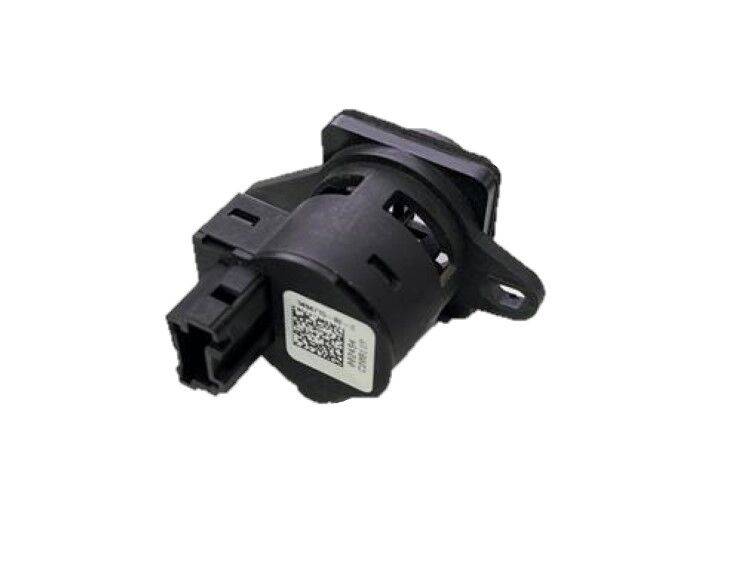

核对传感器、接口及两侧安装耳是否与本车匹配，观察安装面与紧固孔是否损伤。下图用于辨认风扇式传感器的部件外形，不能仅凭外观相近就换装其他位置的空气温度传感器。

将适用传感器放回仪表板维修面板，正确对齐固定位置，装回两颗螺钉并紧至2 Nm。不要靠拧紧螺钉强行拉正尚未就位的安装耳；螺孔、面板或接口损伤应先处理清楚。

先接接口与线束，再扣回面板

把维修面板放回车内，先恢复其连接器，再固定诊断和CAN线束的两个卡子。确认线束位置后，恢复面板四个锁片，避免线束夹在面板边缘或固定面之间。连接器接上、线束固定和面板扣合是三个分别需要完成的动作。

恢复手机托盘线束卡子及三个电气连接器。将托盘定位基准向前滑入中控台，再向下接合四个锁片，不能把定位基准还没进入的托盘直接压下。本文更换的传感器已由两颗2 Nm固定，不要把托盘或维修面板的卡接当作传感器紧固。

按传感器资料将右前座椅恢复原位，升起右前窗并关闭右前门。若本次同时进行了其他部件更换，先完成相应原厂程序的恢复要求，再进行最终交车检查。

完工检查建议

• 传感器两颗螺钉均按2 Nm紧固，安装耳、面板和接口无损伤。
• 维修面板连接器、诊断与CAN线束两卡子、面板四锁片分别恢复，线束不受拉扯或夹持。
• 手机托盘三个连接器、线束卡子、定位基准及四锁片均到位，托盘表面无翘起。
• 在安全静止条件下检查空调相关提示及驾驶室温度控制表现；异常时按适用诊断流程核对传感器、接口和线束，不能仅凭更换后有风就判定故障排除。

原厂资料及关联程序

车型与位置：2021+ Model S，仪表板维修面板上的驾驶室风扇式温度传感器。实际核对日期：2026年10月31日。

• 中文原厂程序：传感器 - 驾驶室温度（风扇驱动）（拆卸和更换）。
• 英文原厂程序：Sensor - Cabin Temperature (Fan Driven) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-0097CDF0-06B1-4EC2-A320-E125CB4B87C8。

以下资料用于核对必要前置及复装范围：

• 手机托盘 - 中控台（拆卸和更换）：四卡子与三个连接器；独立更换时另有内部拆分及软件恢复要求；英文资料。
• 维修面板 - 仪表板（拆卸和更换）：直接访问、四锁片、诊断与CAN线束两卡子，以及传感器T20和2 Nm；英文资料。
• 人员保护：作业时护目镜、防护鞋等适用防护；英文资料。

配图来自Tesla原厂维修手册，访问及线束图来自直接引用的仪表板维修面板资料。本文针对传感器及其访问恢复；配置、接口或安装面不一致时应先确认适用版本，不能扩大为未经确认的其他部件拆装。
