特斯拉 Model Y L 中央高位制动灯更换：四定位销、2.5 Nm与扰流板线束恢复

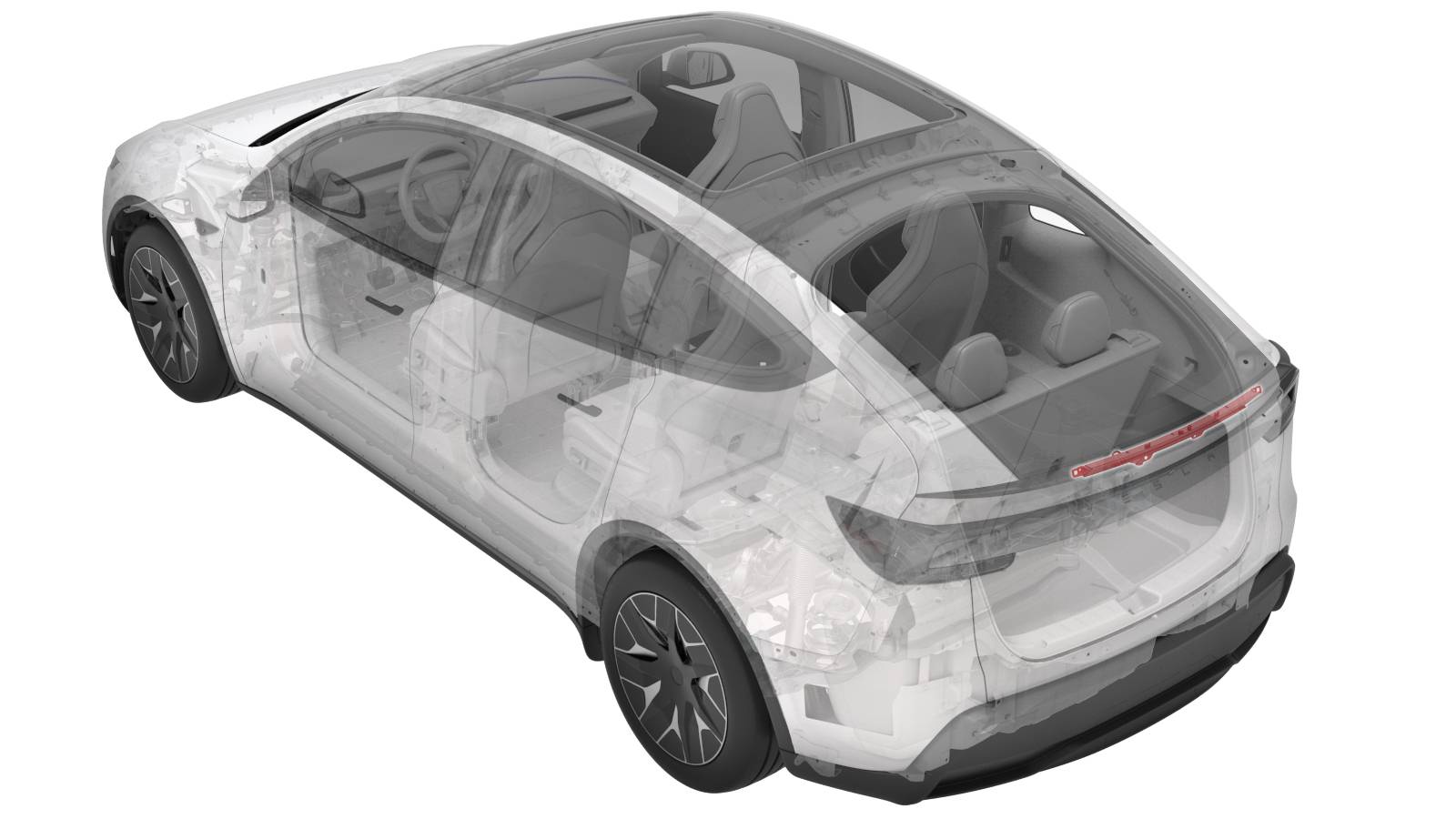

Model Y L 中央高位制动灯位于扰流板内。原厂拆装顺序是尾门饰板与下侧盖板 → 扰流板总成 → 检修板 → 灯体。灯体4颗螺钉只是最后一层固定；电连接、线束钩、检修板和密封条也要逐层恢复。

适用位置与分层扭矩

以下依据2026年8月9日原厂资料，针对Model Y L中央高位制动灯更换，连同必要前置拆装说明。各层紧固件按固定对象区分。

扰流板紧固件还需检查橡胶垫片，垫片损坏时更换相应紧固件，不能仅凭“允许重复使用”跳过密封件检查。

尾门饰板：先托住，再断连接

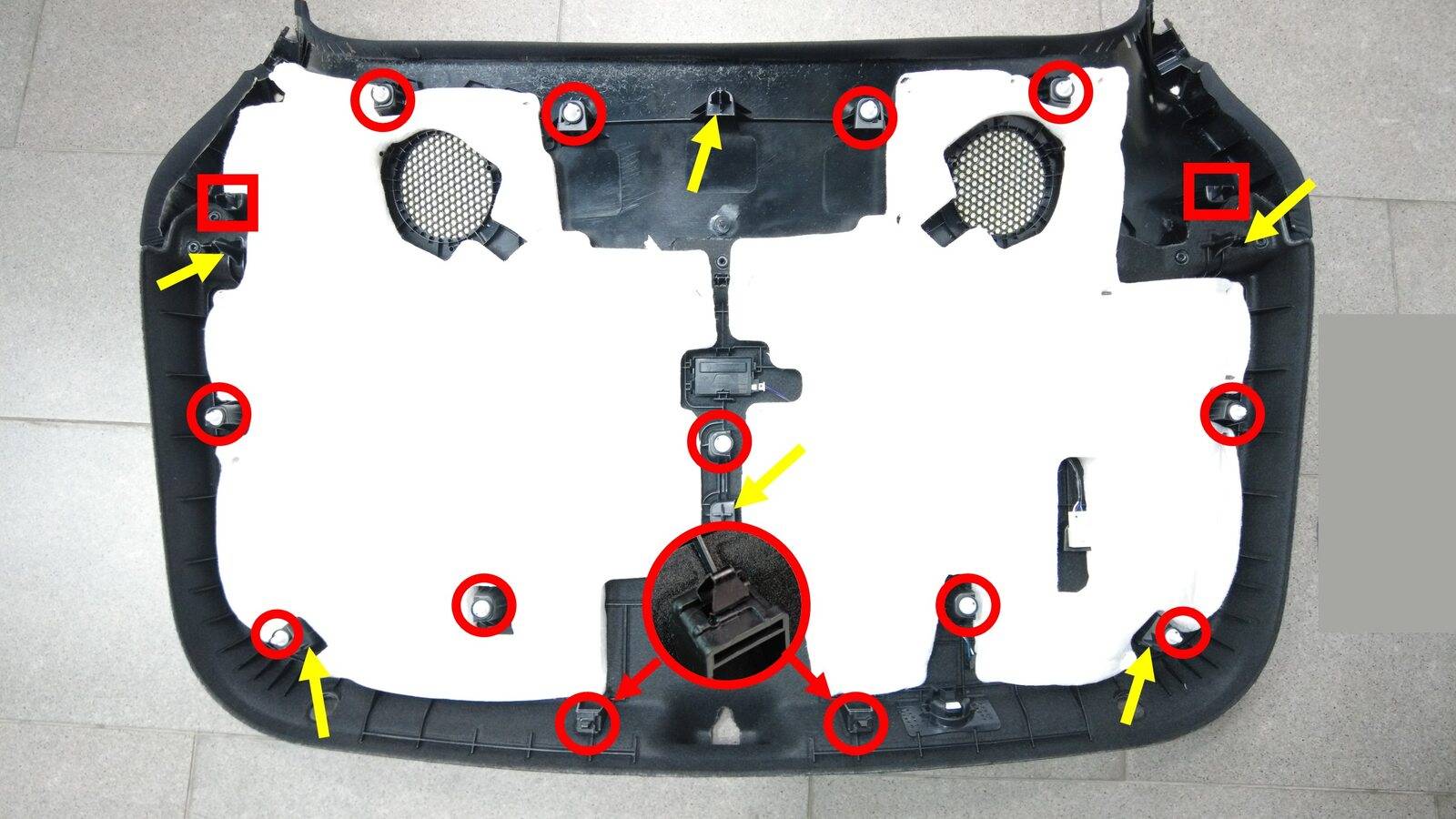

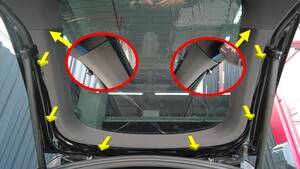

打开尾门，拆Model Y L上饰板：先用塑料饰板工具释放侧面卡子，最后释放上部卡子，核对10个卡子、7个定位销和2个锁片。

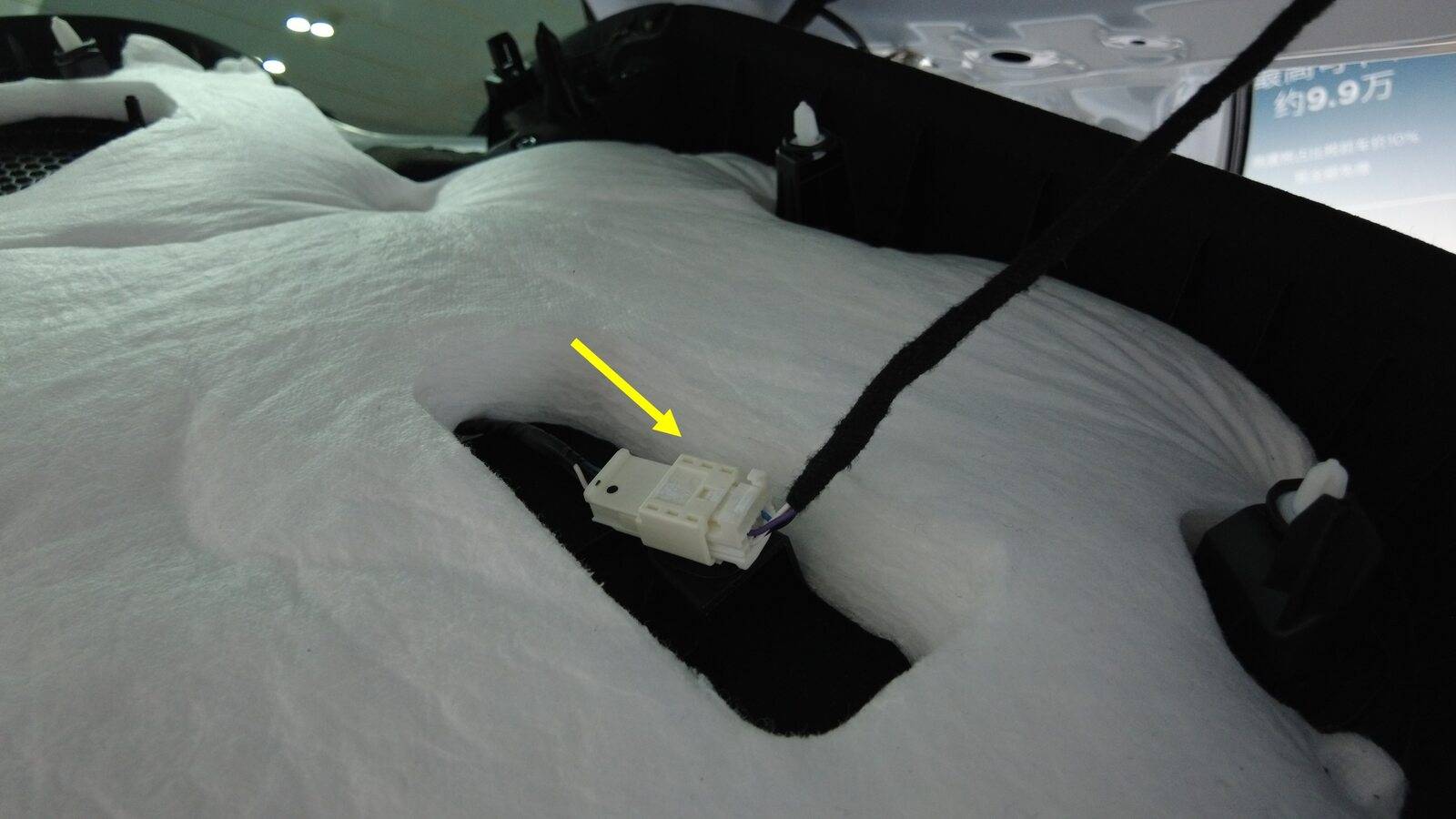

释放下饰板卡子和锁片。拆最后一个卡子时用手托住饰板，避免突然掉落损伤连接器；断开下饰板连接器后再取离。检查损坏卡子并在复装前更换。

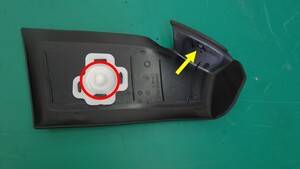

随后按扰流板资料要求，拆下左右下侧盖板。关联的左侧盖板资料列出卡子和锁片固定，左右位置应分别核对，不能只取下一侧就尝试拆总成。

扰流板：三组紧固件与红色锁片

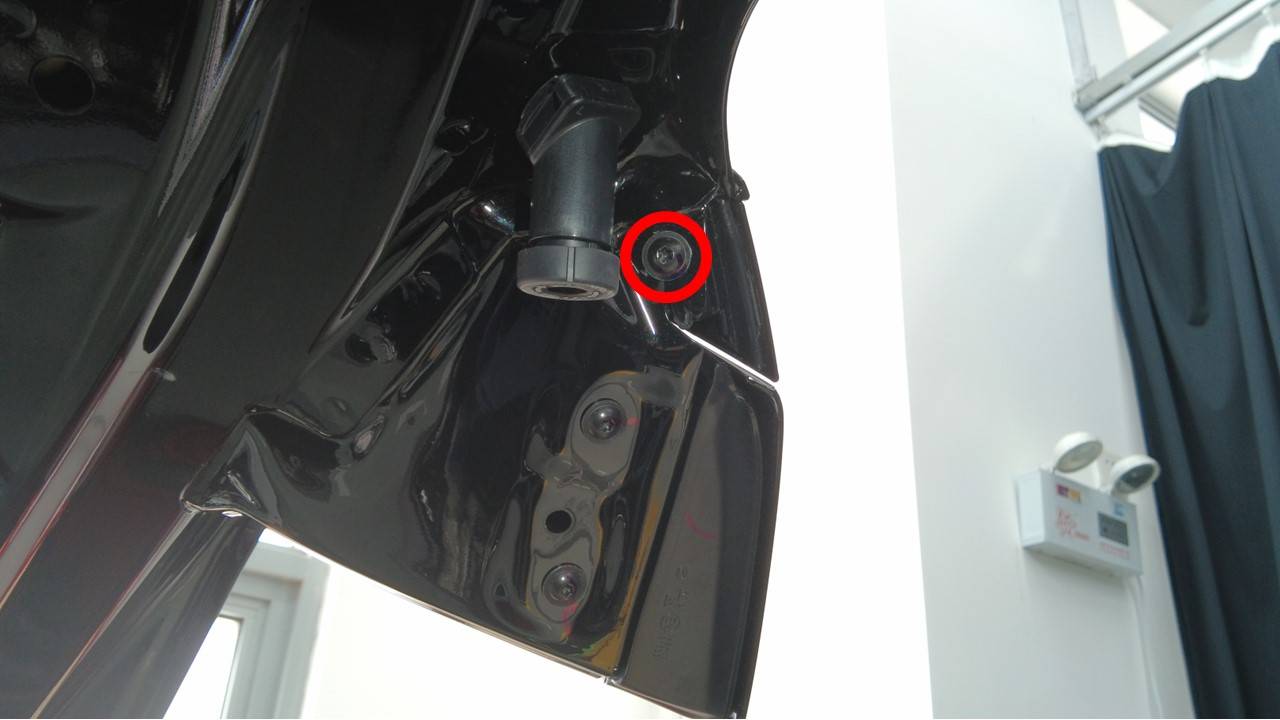

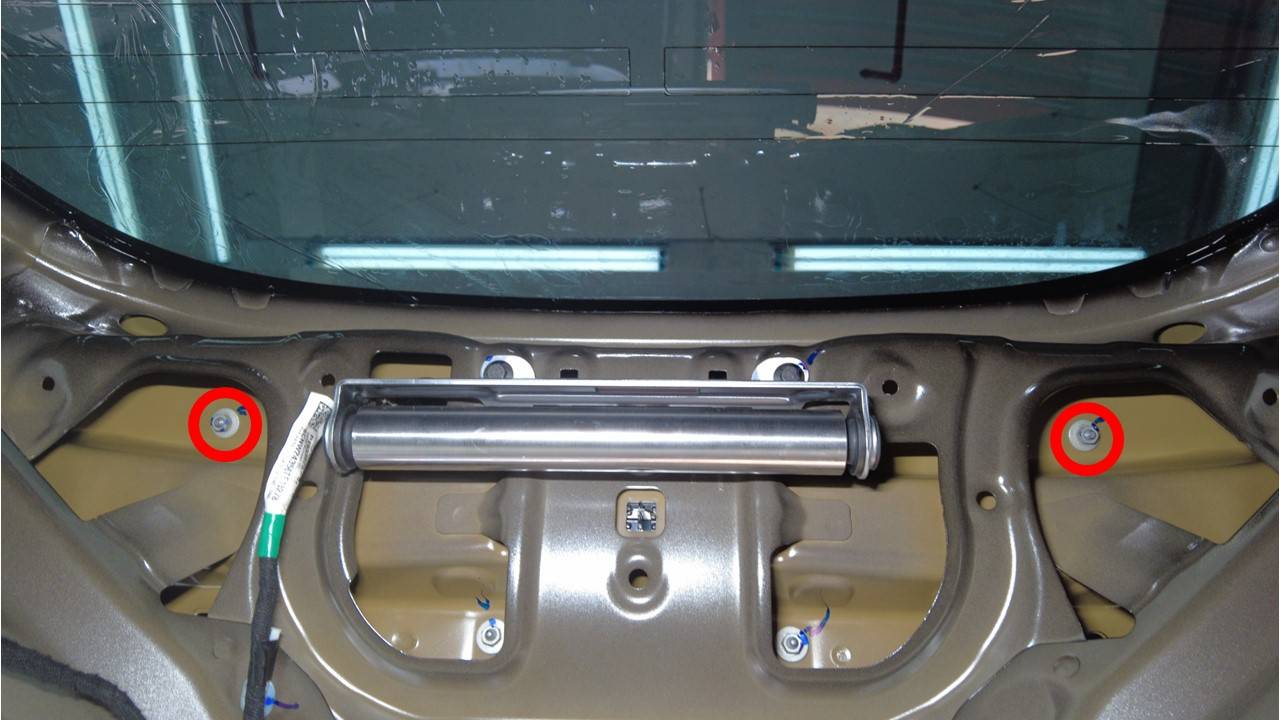

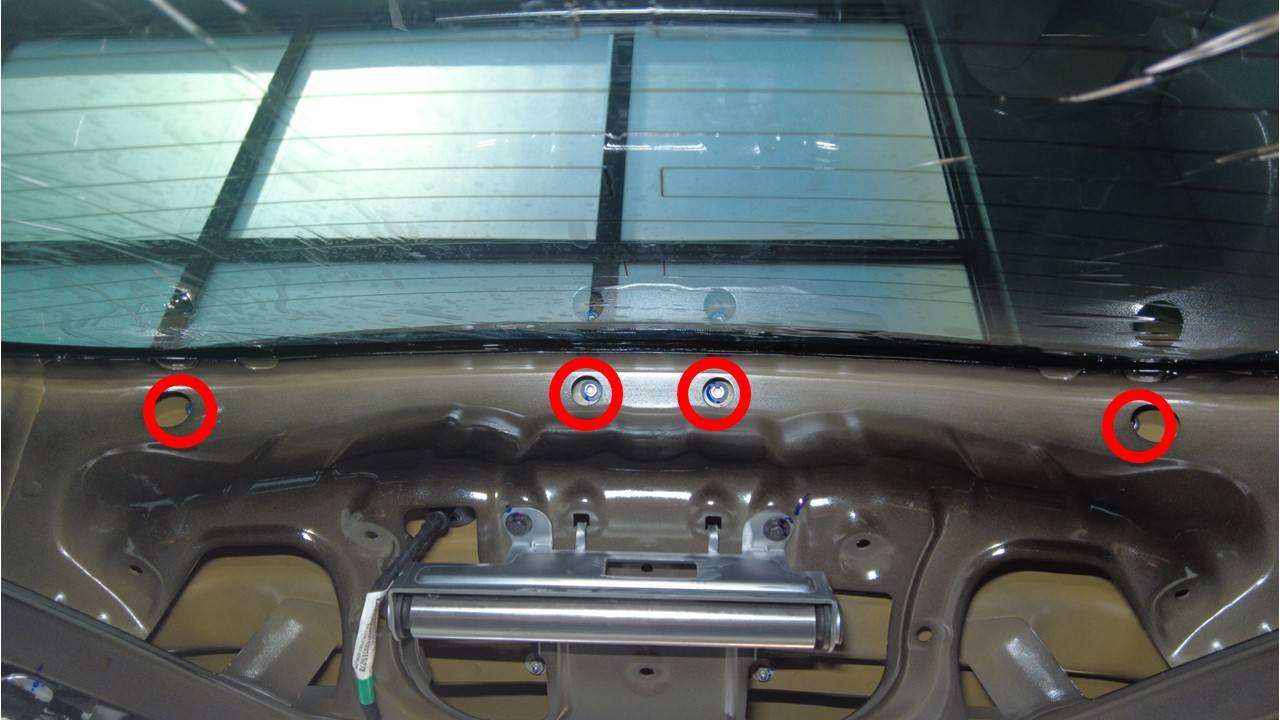

依次拆下中部4颗螺栓、中部2颗螺母，再拆两侧合计2颗螺栓。前两组用10毫米深套筒，两侧用T30。

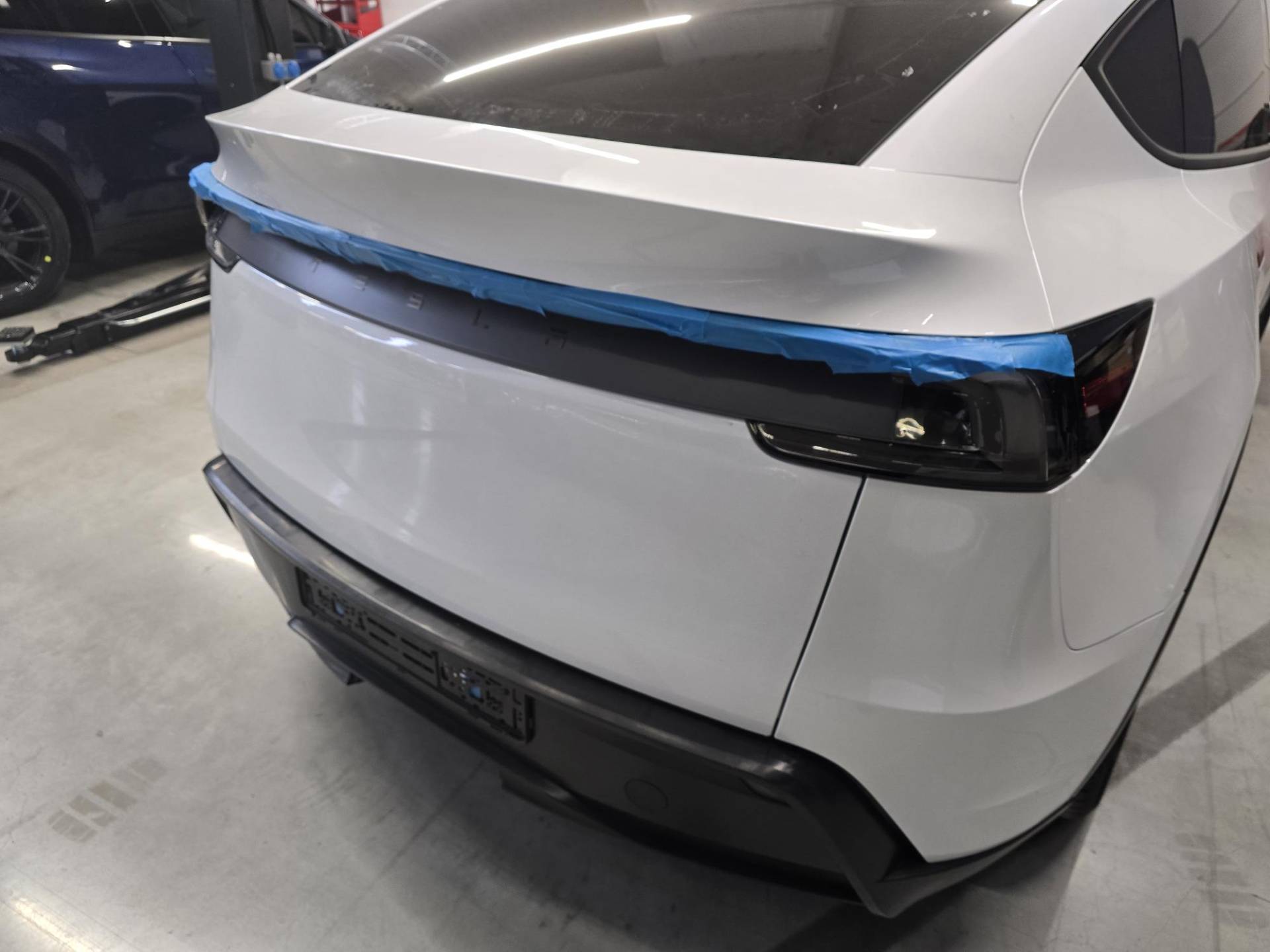

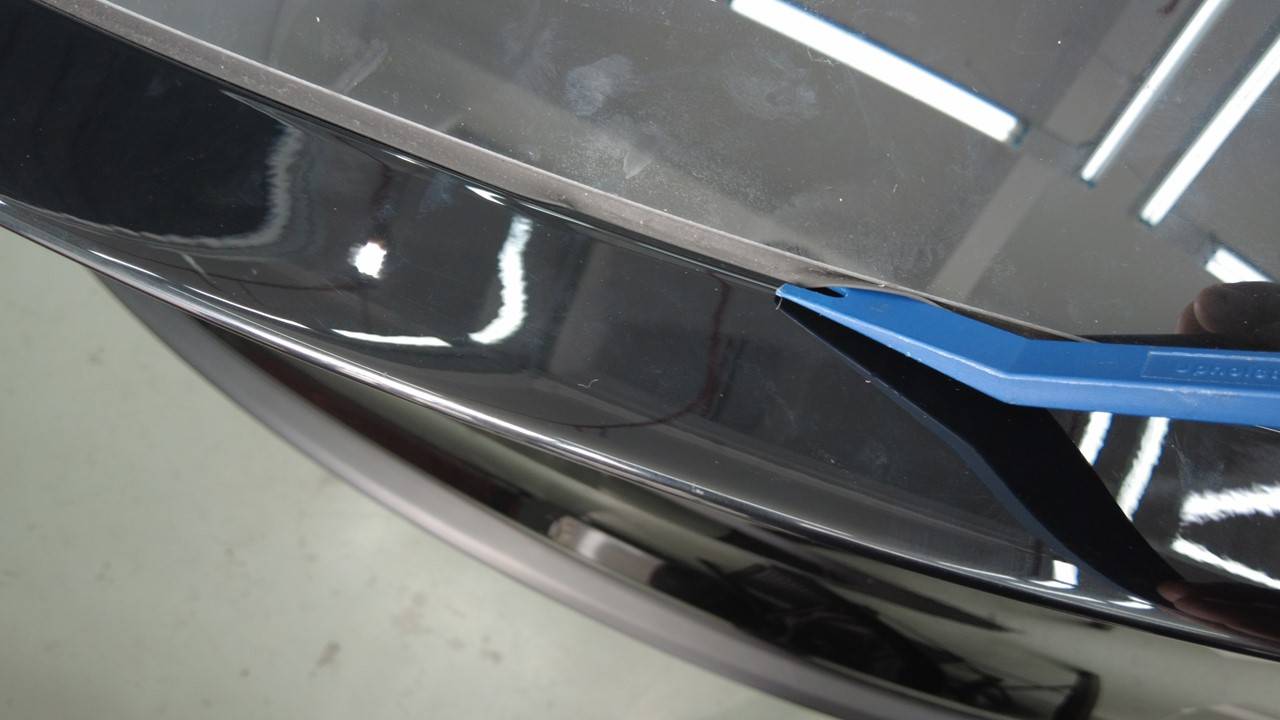

在尾灯整个上部贴遮蔽胶带。释放扰流板固定卡子和2个锁片，先不要将扰流板拉远，此时中央高位制动灯线束仍然连接。

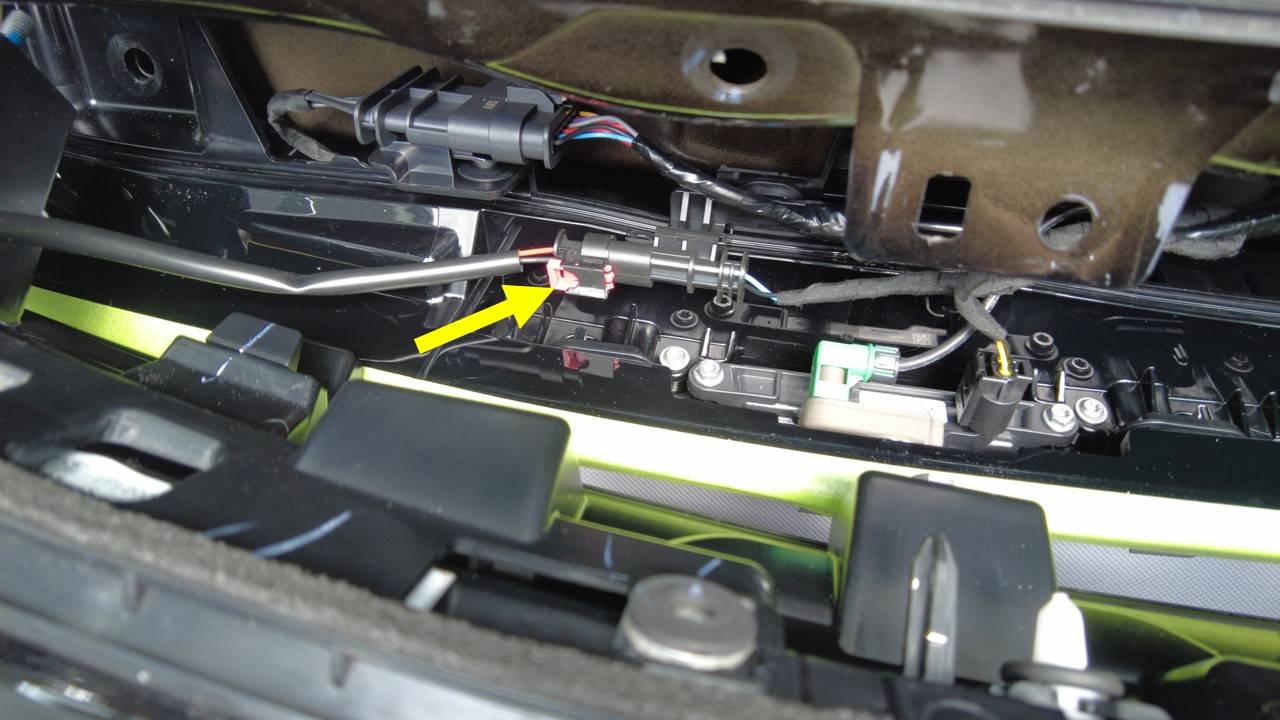

断开中央高位制动灯连接器。原厂要求拉动红色锁片解锁，再次拉动释放连接器，不向下按红色锁片。连接解除后，才能将扰流板总成取下。

检修板：三螺栓、八卡子与线束钩

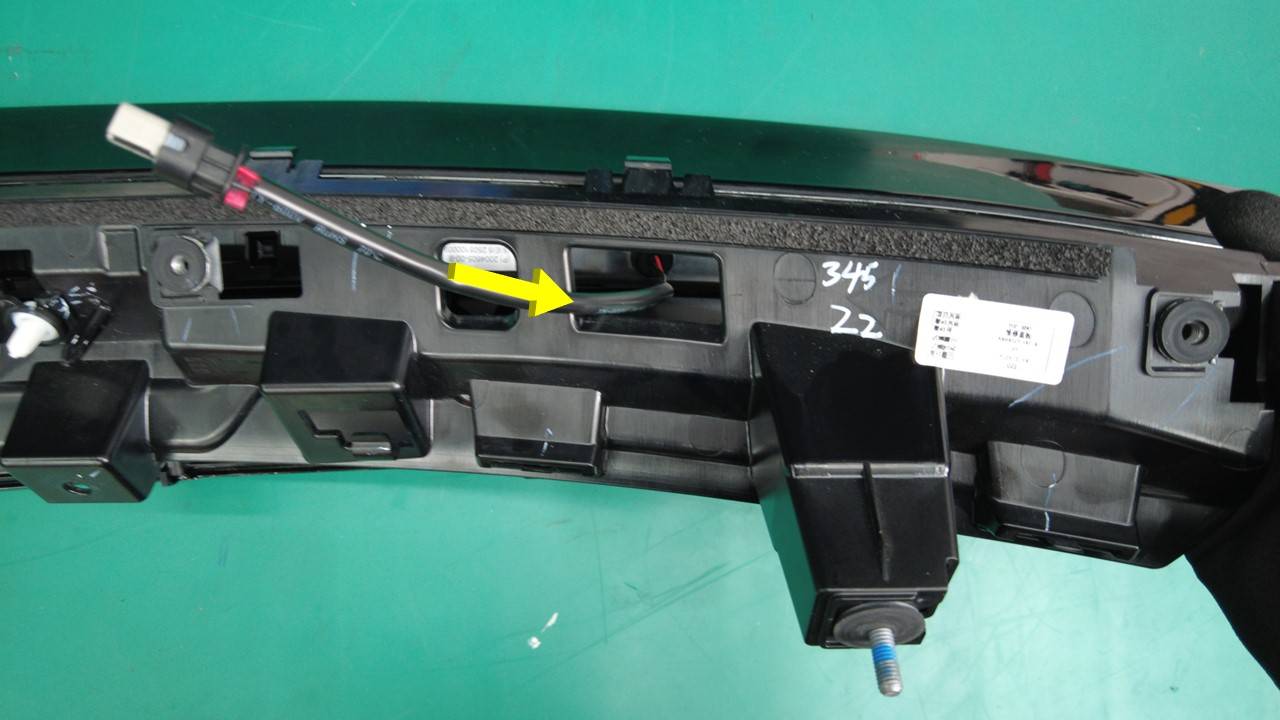

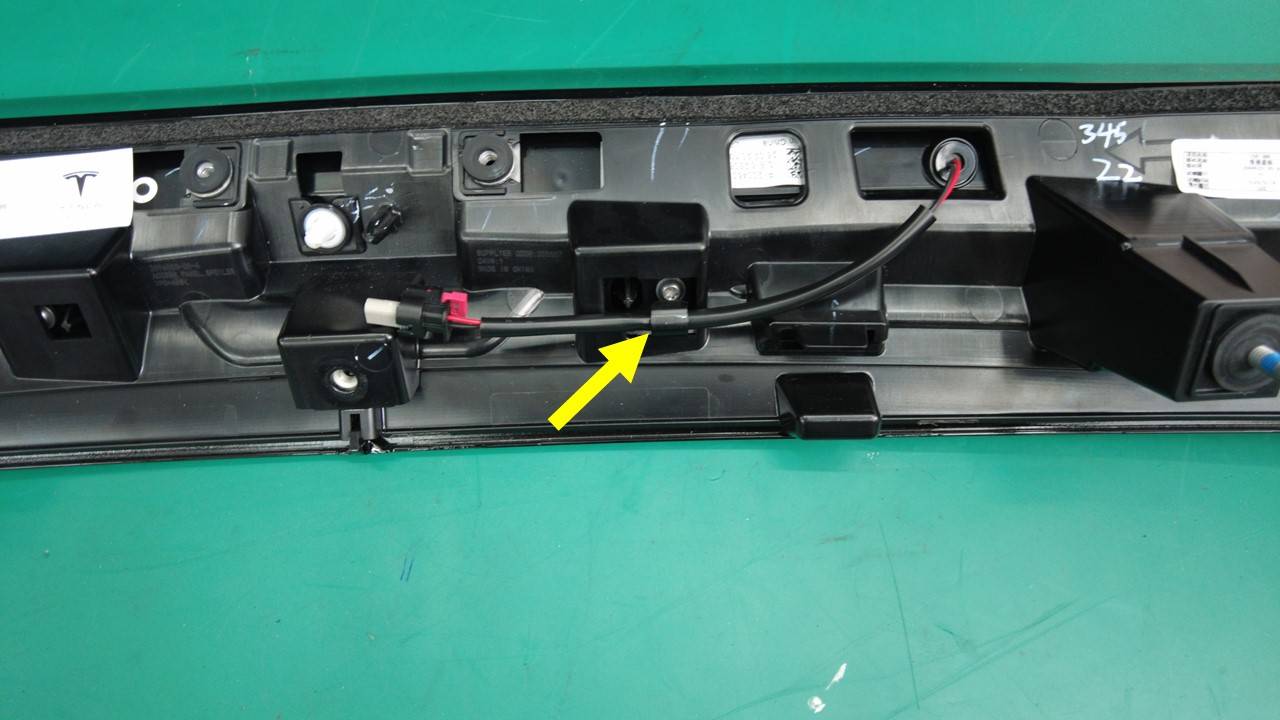

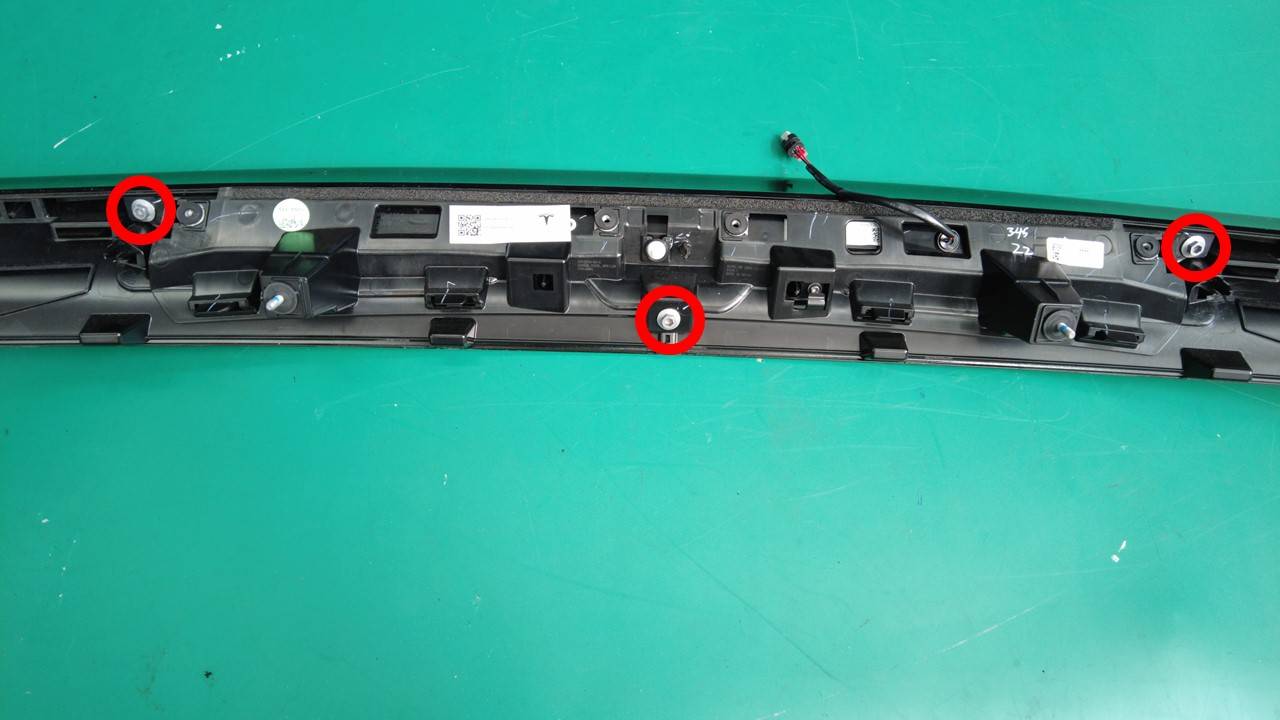

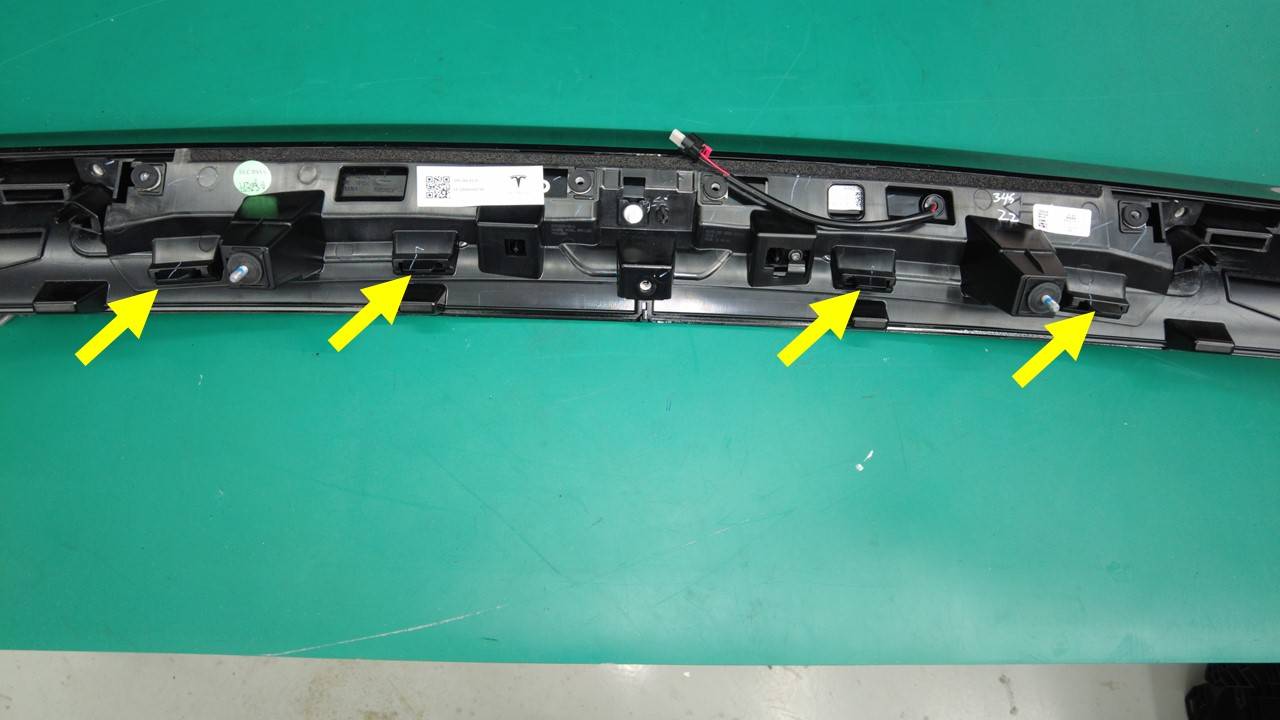

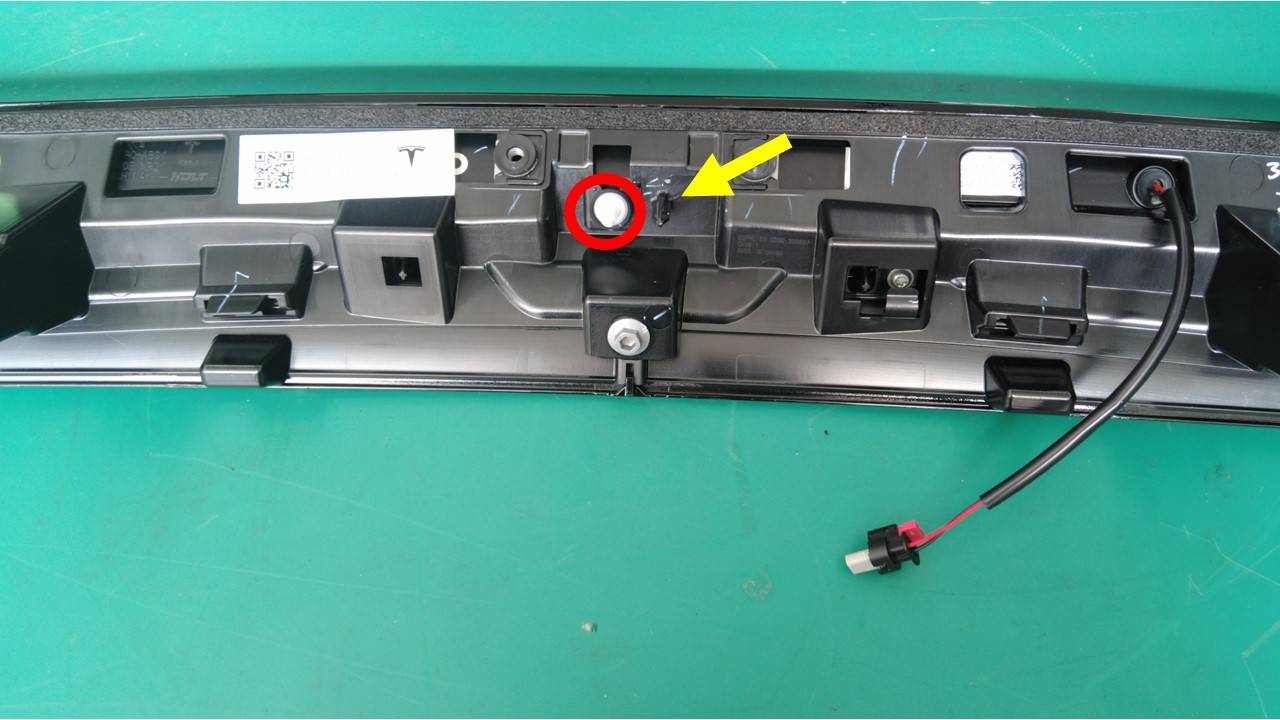

拆下检修板的3颗螺栓，释放8个卡子，再松开中央高位制动灯线束钩，将线束穿过检修板开口，取下检修板。不能在仍被线束钩牵住时直接拉走检修板。

灯体：四螺钉与四定位销

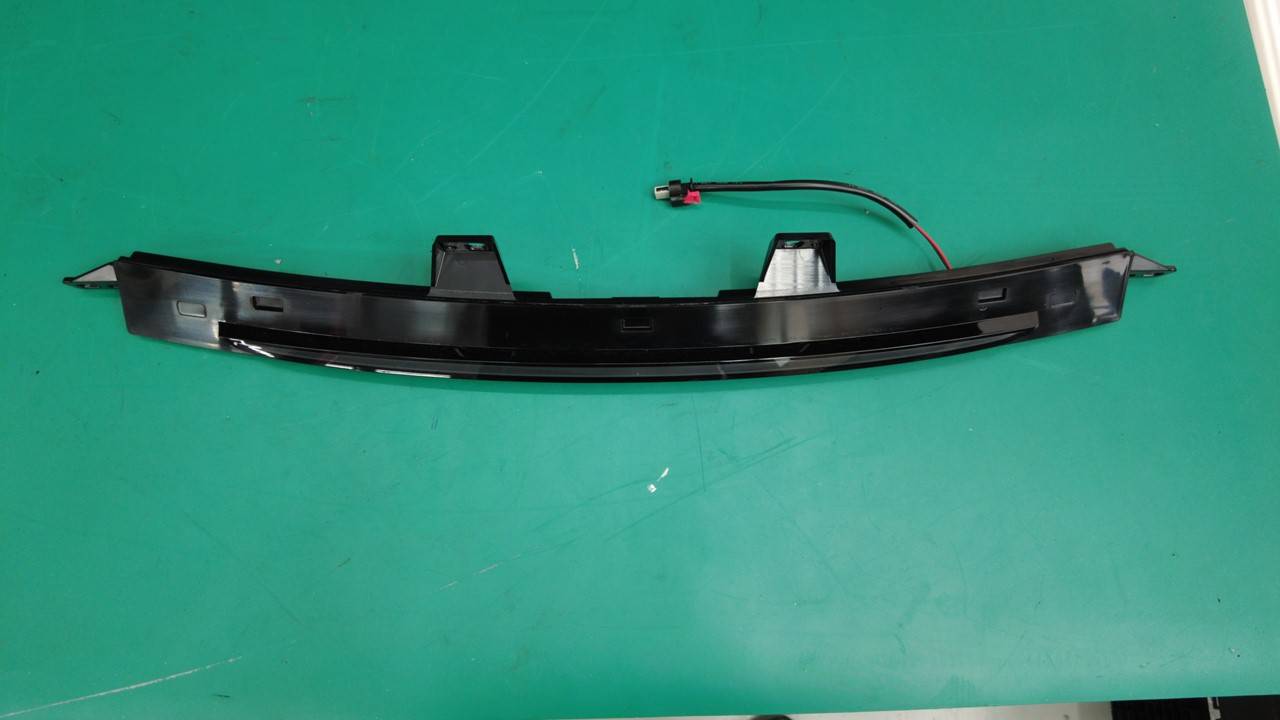

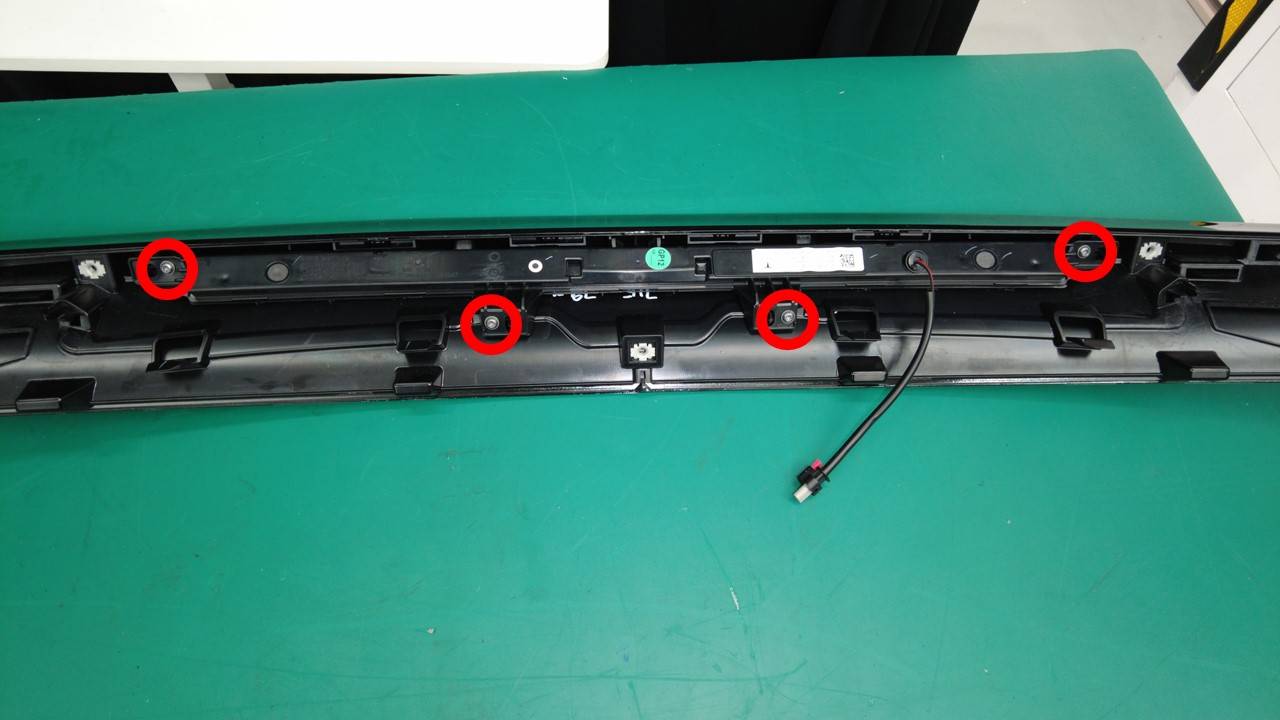

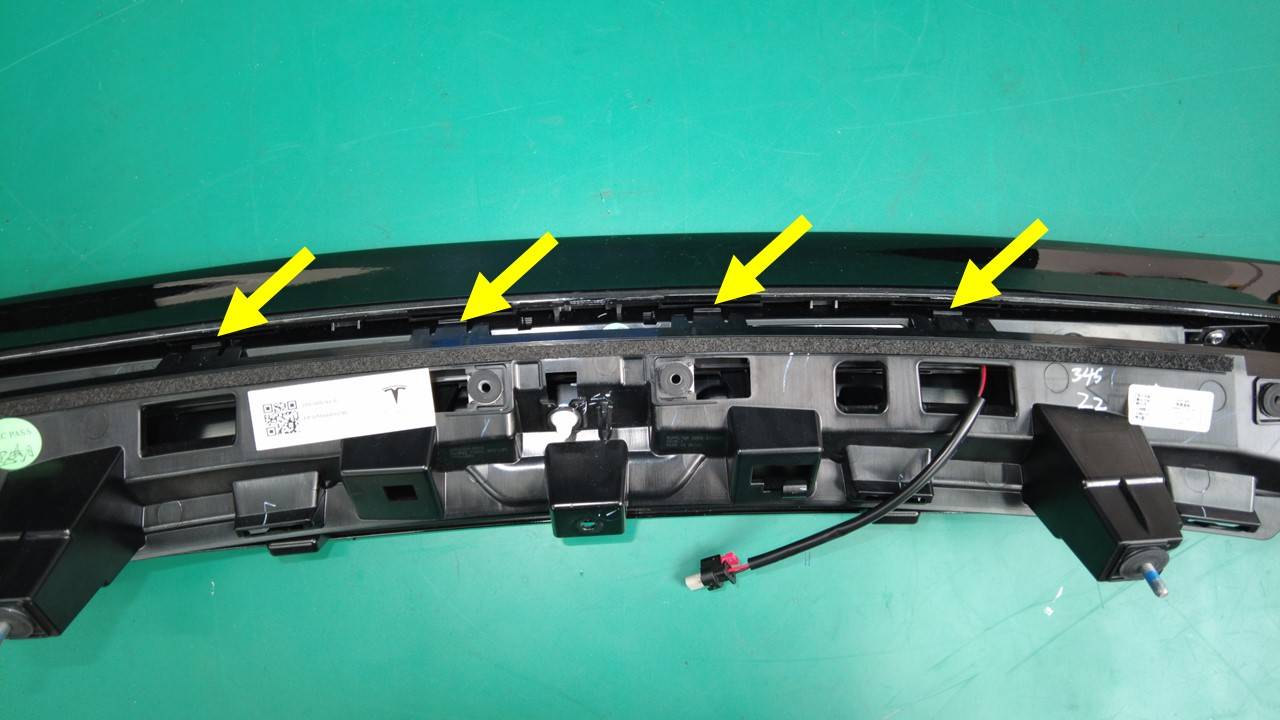

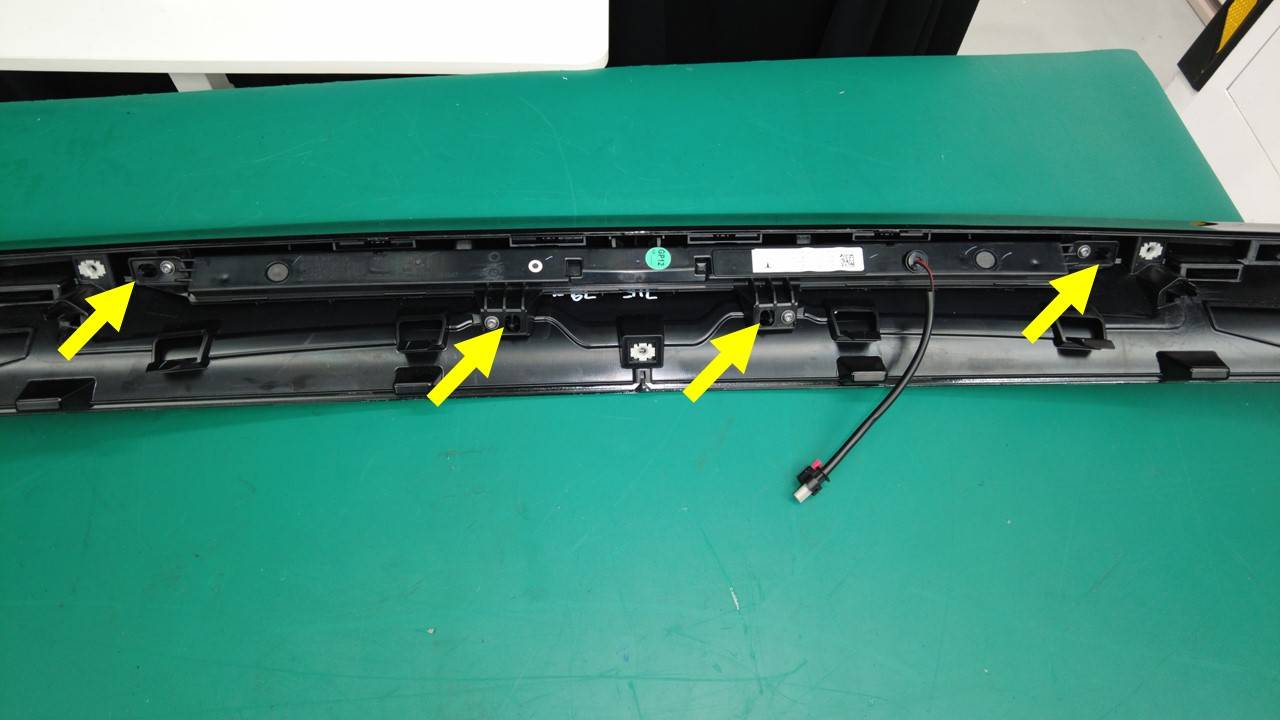

使用T25拆下灯体4颗螺钉，释放4个定位销，将灯体从扰流板总成上取下。

装回时先放置灯体并使4个定位销就位，再安装4颗螺钉，紧固至2.5 Nm。定位未对齐时先回查定位销，避免用螺钉将灯体强拉到位。

复装由内向外，密封与连接逐层确认

1. 将灯线束通过检修板开口布好，恢复检修板8个卡子及线束钩，再安装检修板3颗螺栓，紧固至3 Nm。
2. 检查扰流板紧固件的橡胶垫片，损坏时更换相应紧固件。
3. 连接高位制动灯连接器并接合锁片，恢复扰流板固定卡子和2个锁片。
4. 沿扰流板边缘安装密封条，确认与上边缘正确重叠、没有间隙。
5. 安装中部4颗螺栓至4 Nm，中部2颗螺母至5 Nm，两侧2颗T30螺栓至4 Nm。
6. 装回左右下侧盖板，去除尾灯遮蔽胶带。
7. 接回下饰板连接器，对齐定位销，恢复卡子和锁片。
8. 装回Model Y L上饰板：检查损坏卡子，先对齐并安装顶部定位销，再固定其余部分，确认锁片与下饰板对齐。

完工检查建议

核对线束经过检修板开口且线束钩已恢复，连接器锁片接合，灯体、检修板和扰流板各紧固组分别完成。确认密封条无间隙、饰板贴合后，在车辆停稳且活动范围清空的条件下，请协助人员核对高位制动灯对制动操作的响应。若灯不亮、饰板翘起或出现局部松动，先回查本次拆动的连接器、线束路径、定位销和相应固定组，不用增加拧紧力代替故障检查。

原厂资料及关联程序

车型与位置：Model Y L；扰流板内中央高位制动灯。实际核对日期：2026年10月28日。

• 中文原厂程序：中央高位制动灯 - 尾灯（Model Y L） ((拆卸和更换))。
• 英文原厂程序：Tail Lights - Lamp - Center High Mount Stop Light (Model YL) (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-59530A83-CF26-48F7-9D78-B15BC58EA79B。

以下资料用于核对必要前置及复装范围：

• 检修板 - 尾灯 - 扰流板（Model Y L） ((拆卸和更换)) / Tail Lights - Lamp - Spoiler Access Panel (Model YL) (Remove and Replace)：灯体更换直接要求先拆并恢复检修板，核对3螺栓3 Nm、8卡子、线束钩和开口布线；英文资料。
• 扰流板总成（Model Y L） ((拆卸和安装)) / Spoiler Assembly (Model YL) (Remove and Install)：检修板的必要前置，核对电连接、紧固件橡胶垫片、4／5 Nm分组及密封条；英文资料。
• 饰板 - 上部 - 掀背车门（Model Y L） ((拆卸和更换)) / Trim - Upper - Liftgate (Model YL) (Remove and Replace)：扰流板资料指定的Model Y L上饰板，核对侧面先释放及顶部先安装的顺序；英文资料。
• 饰板 - 下 - 掀背车门 ((拆卸和更换)) / Liftgate Lower Trim (Remove and Replace)：扰流板访问所需下饰板，核对托住饰板、断接连接器及损坏卡子更换；上饰板按上述Model Y L资料执行；英文资料。
• 盖板 - 下部 - 掀背车门 - 左侧（Model Y L） ((拆卸和更换)) / Cover - Lower Side - Liftgate - LH (Model YL) (Remove and Replace)：扰流板资料引用此入口处理左右下侧盖板，核对卡子与锁片恢复；英文资料。

定位图和操作照片来自Tesla原厂维修手册。若插头锁片、密封边缘或饰板结构与所示不符，先核对车辆配置；灯体功能异常时，优先回查被拆动的电连接和线束，不能只凭外观齐整判定维修完成。
