奔驰发动机ME控制原理：空气量、电子节气门、点火、喷油与保护

现代奔驰汽油发动机的ME控制单元并不是把油门踏板位置简单换成节气门角度。它先把驾驶员、变速箱、ESP、巡航和附件请求统一换算成目标扭矩，再计算需要的空气质量、喷油量和点火角，并用氧传感器、爆震、转速与温度反馈不断修正。理解这条“扭矩请求—空气—燃油—点火—反馈—保护”链，是诊断多系统故障的基础。

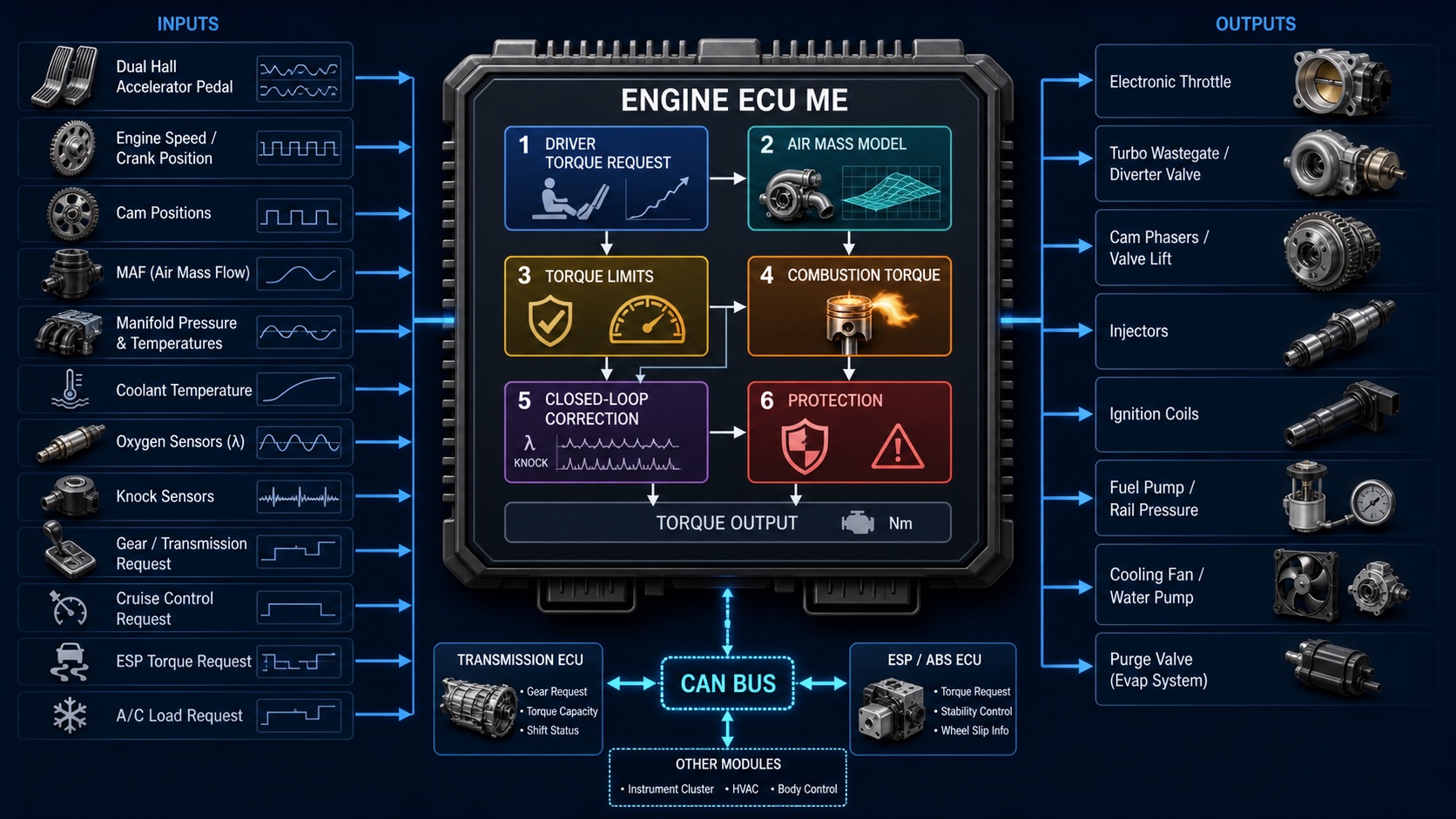

一、ME的核心任务是管理扭矩

• 驾驶员请求：双通道油门踏板位置和踩踏速度。
• 动力系统请求：挡位、换挡保护、巡航/限距、ESP稳定控制和最高转速限制。
• 空气模型：MAF或压力/温度、节气门、凸轮轴、增压和容积效率。
• 燃烧控制：喷油量、喷油时刻、点火角、λ闭环和爆震修正。
• 保护限制：冷却液/进气/排气温度、油压、电压、失火与碰撞信号。

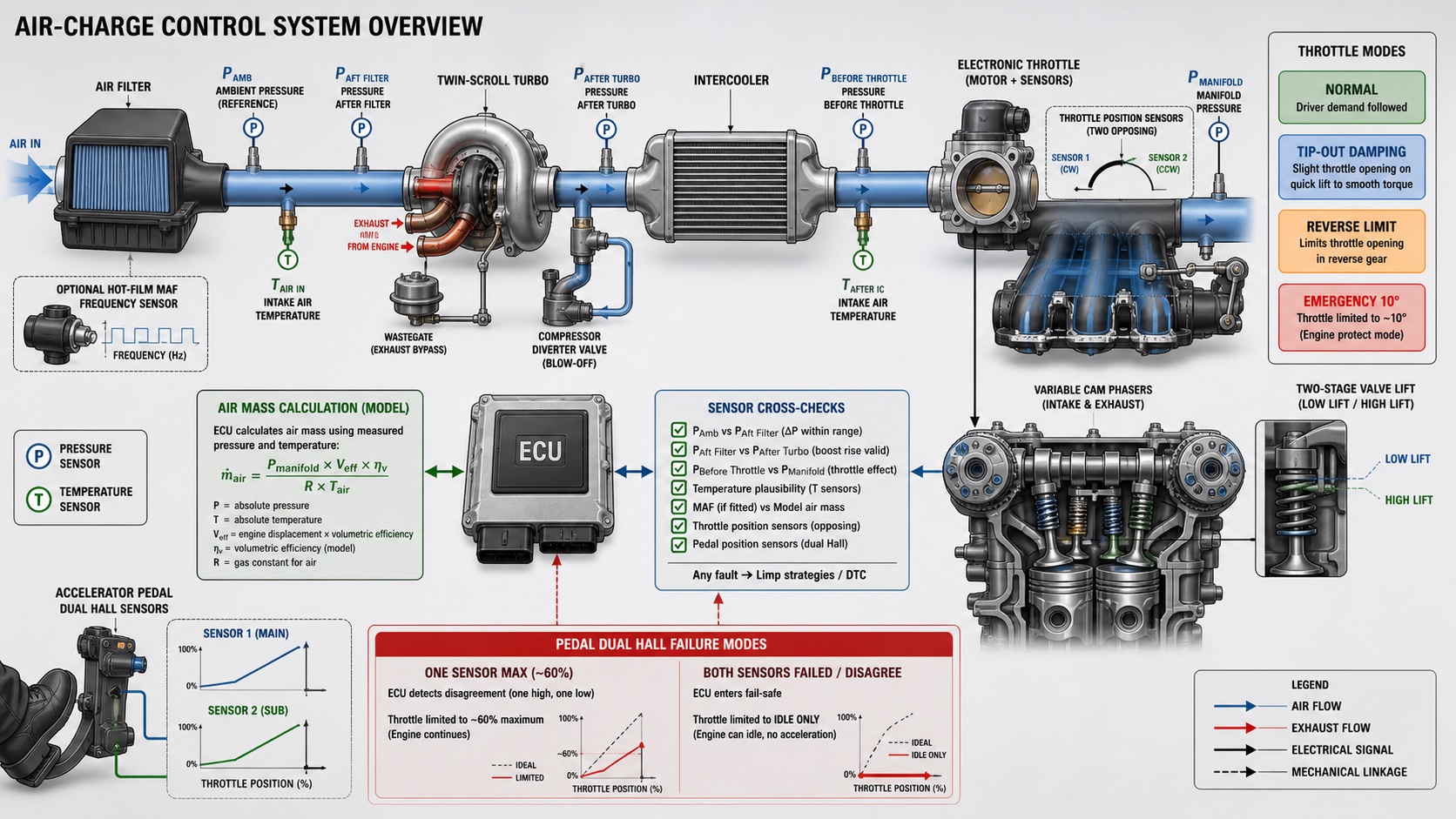

二、ME如何识别进入气缸的空气

基本关系是空气质量与绝对压力成正比、与绝对温度成反比，再结合发动机排量和容积效率模型计算充气量。M270示例使用ME内部大气压力、滤芯后B28/5、涡轮后B28/6和节气门后B28/7逐段监控；B28/7与歧管温度配合估算实际充气。正常怠速歧管压力常见约300mbar，M272示例约340mbar，但必须结合海拔、负荷和车型基准。

使用HFM时，热膜被气流带走的热量转成频率信号。HFM与MAP不应彼此替代，而应交叉验证：节气门后漏气会使MAP升高、HFM低估真实进气；滤芯堵塞则使大气压与滤芯后压力差增大。

三、增压控制为何需要泄压阀

ME通过目标负荷调节废气旁通阀或电动执行器，使实际增压跟随目标。驾驶员突然松油门时，节气门关闭但涡轮仍高速旋转，Y101减速空气旁通阀打开，把压气机出口空气回流到入口，防止喘振和压力冲击。增压异常应同时看压力传感器、阀位、真空/供电和管路密封。

四、电子节气门有两套位置反馈

M16/6电机用PWM把翻板从接近0°调到90°，两个位置传感器通常采用相反变化方向做合理性校验。节气门不仅响应油门，还执行怠速、扭矩平滑、倒挡限制、巡航、ESP干预与过热降功率。快速松油门时ME会延缓关闭，避免扭矩骤降造成顿挫。

五、油门与节气门故障如何降级

• 油门踏板一个霍尔通道故障：使用另一通道，最大开度约限制在60%，响应变慢。
• 两个踏板信号不合理或全部失效：通常只保留怠速控制。
• 节气门一个位置通道故障：使用完好通道并限制功能。
• 节气门电机或两路位置失效：弹簧把翻板推到约8至10°应急位置。
• 应急位置通过逐缸断油控制转速，M272示例约1200–1400rpm静止、约1800rpm行驶。

六、凸轮轴相位和可变进气歧管

液压叶片式调节器可连续改变进排气凸轮轴相位，资料示例范围约40°。ME以PWM控制油道，使调节器提前、保持或延迟；停机油压消失后弹簧回到锁止初始位。相位变化兼顾充气、内部EGR、扭矩和排放。自然吸气M272/M276还用长短进气管利用压力波：低转速用长管，高转速高负荷切到短管。

七、Tumble/EKAS为何只在低负荷工作

低负荷进气少，关闭部分进气截面可提高流速并形成滚流/涡流，使燃油和空气混合更充分。M272示例在转速低于约3000rpm且负荷低于约30%时使用Tumble翻板；负荷升高后打开全部通道保证空气量。卡滞在关闭位会限制高负荷充气，卡滞在打开位则可能影响怠速和排放。

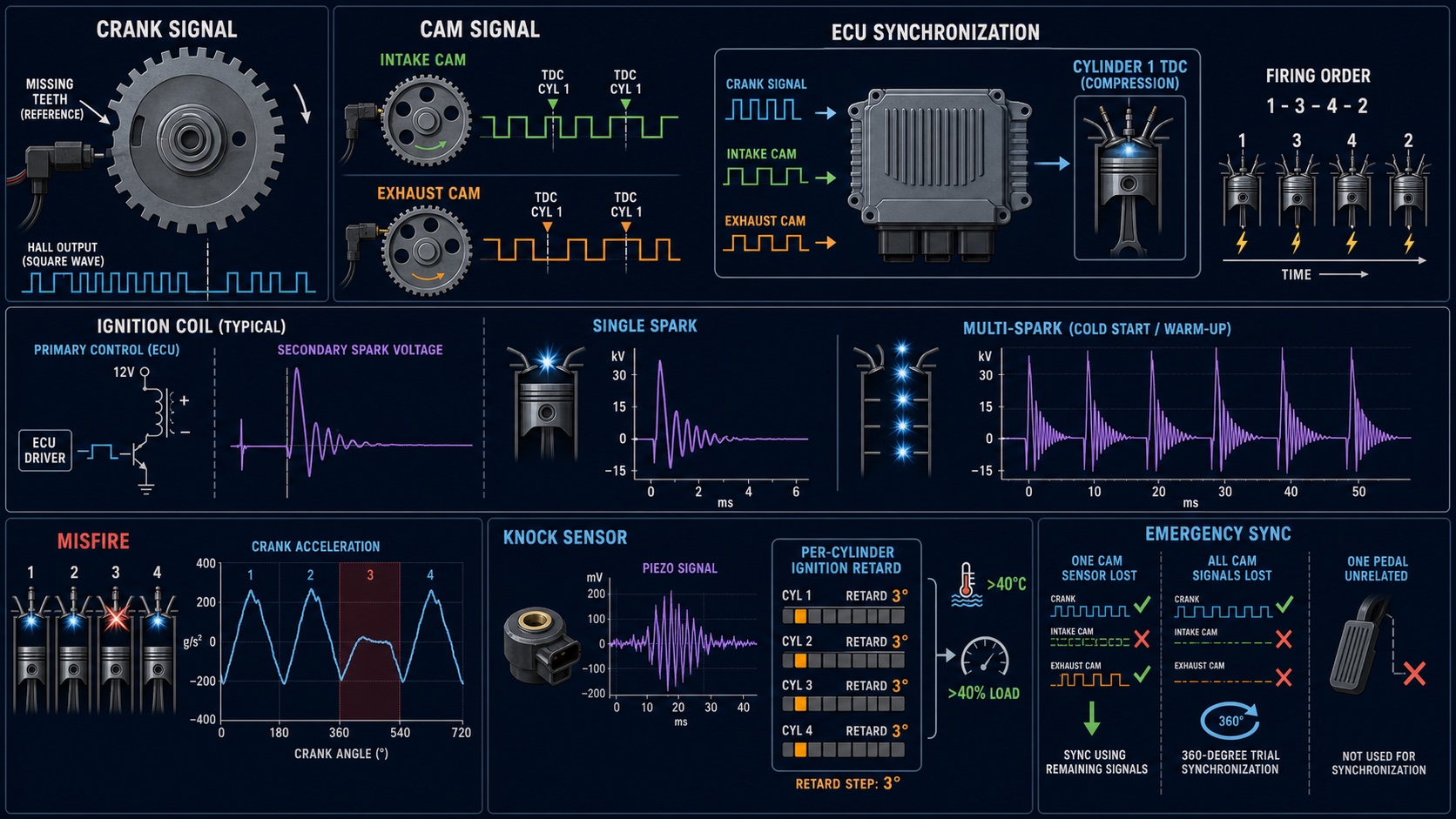

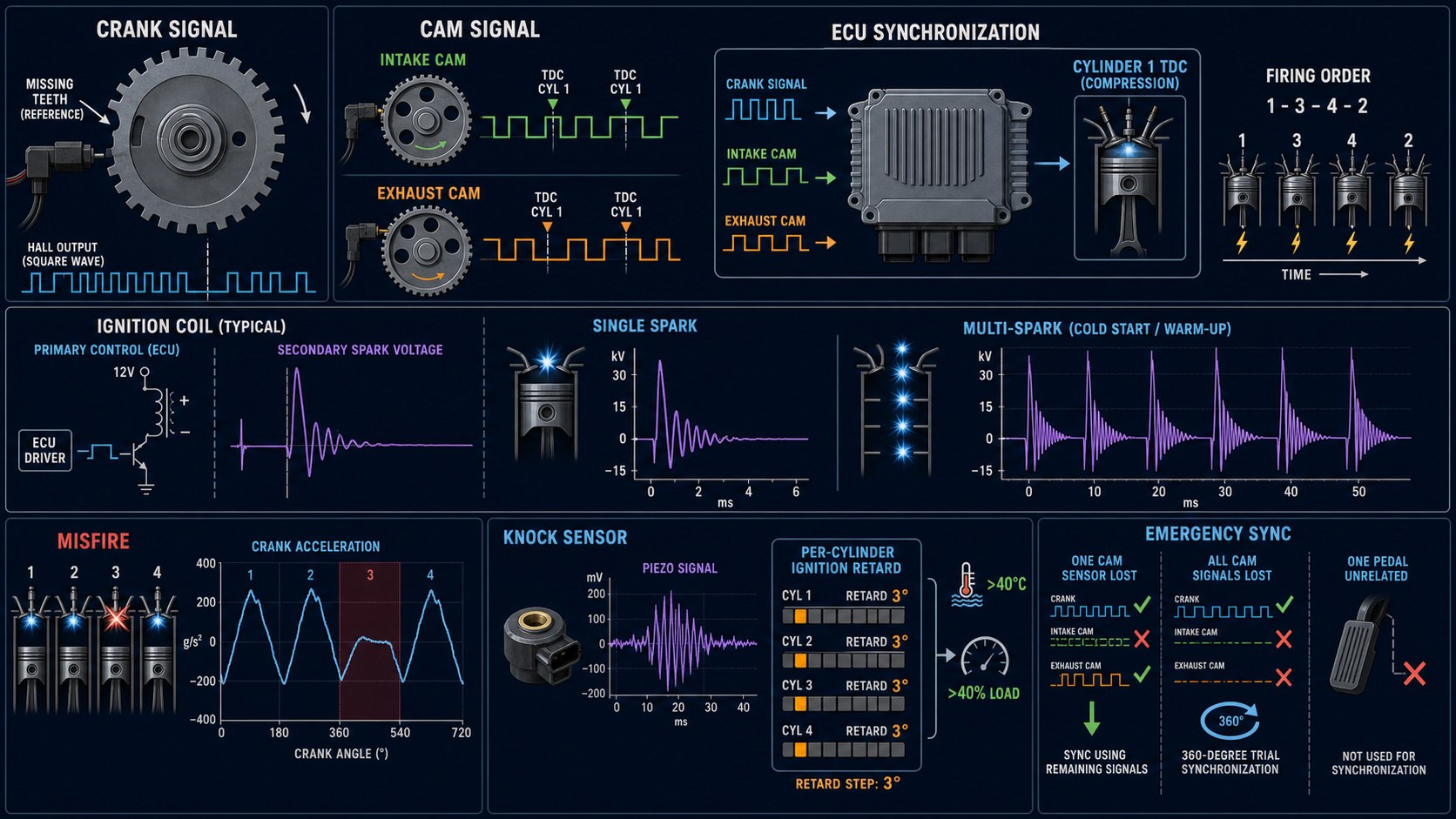

八、曲轴和凸轮轴怎样确定第一缸上止点

霍尔曲轴传感器读取带缺口或长格的信号轮，输出0/5V方波；凸轮轴传感器读取相位标记。ME比较两者确定第一缸压缩上止点。单个凸轮轴信号丢失时可借助其他凸轮信号；所有凸轮信号丢失时，系统可能在曲轴再转360°后尝试同步，因此起动时间延长。

九、单次点火、多次点火与点火波形

M270/M276在冷起动和暖机阶段可使用多次点火，延长有效点火时间并改善冷态燃烧；正常暖机后多为单次点火。ME向带内置功率级的线圈发送控制信号，线圈自身完成充电与放电。初级波形用于判断控制和线圈充电，次级波形则反映击穿电压、燃烧时间和火花振荡。

十、ME怎样识别失火

正常做功会让曲轴在对应角度产生瞬时加速度；某缸失火时该角度的加速度下降。ME结合曲轴角、凸轮同步、负荷、水温、轮速路面扰动和燃油液位识别具体气缸，并把失火分为普通、排放相关和可能损坏催化器的等级。严重时最多同时对两个气缸断油，以保护三元催化器。

十一、爆震控制为什么按缸学习

爆震传感器利用压电效应检测缸体振动。资料示例在冷却液高于40℃、负荷高于40%后进入控制；识别爆震趋势时，对下一循环点火角按约3°一步推迟，直到爆震消失，再逐步提前。各缸机械和热状态不同，因此ME保存逐缸适应值。传感器故障会使所有气缸使用较保守的推迟角。

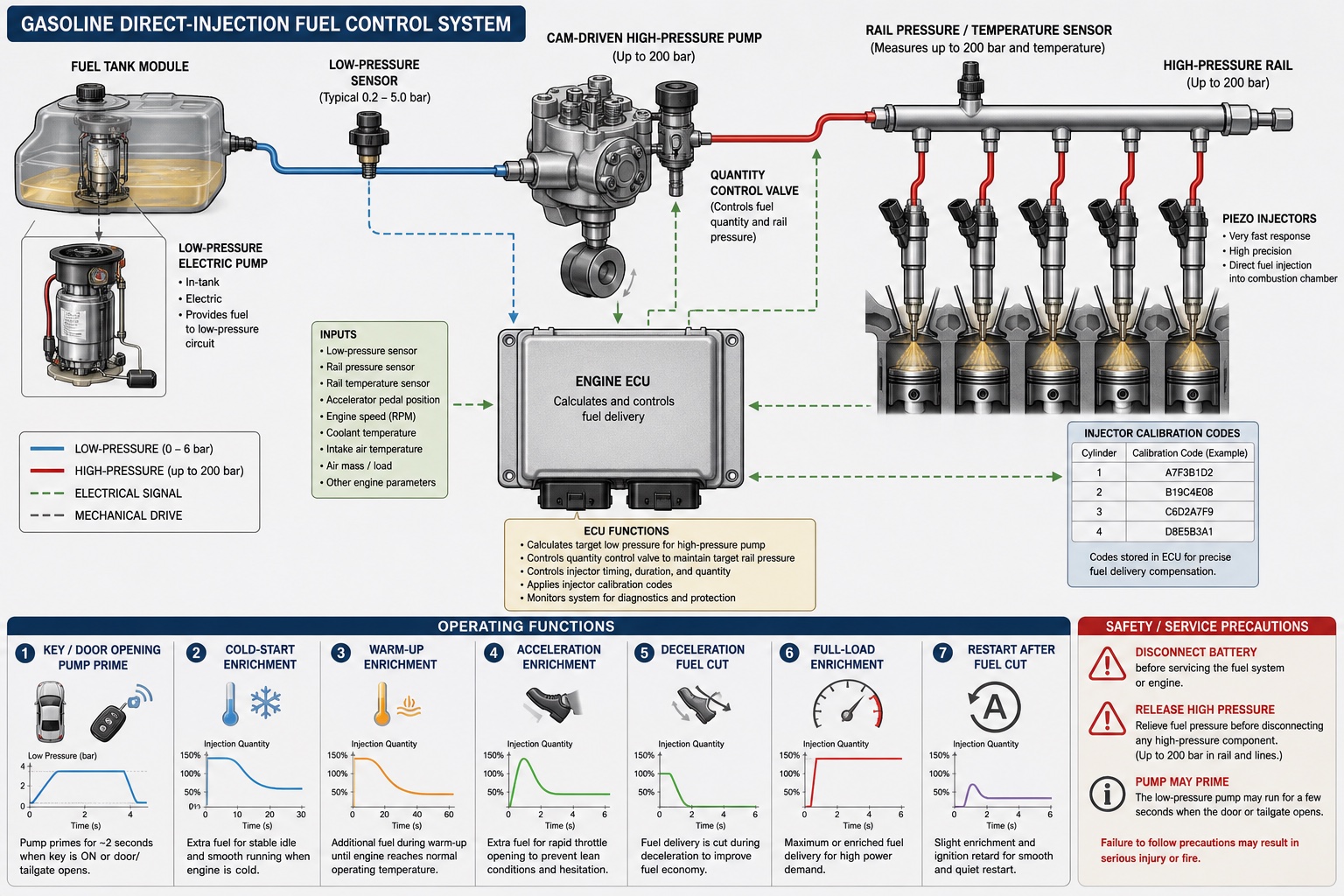

十二、汽油直喷的低压和高压两级控制

低压压力传感器与油轨压力/温度传感器反馈给ME，ME调节油箱泵和高压泵流量阀。M270/M276/M278示例高压泵由进气凸轮轴驱动，以燃油润滑。压电喷油嘴响应快，每只喷油嘴的制造偏差通过校正码补偿，更换后需按车型写入编码。

十三、不同工况下喷油怎样变化

• 起动：按冷却液温度、转速、电压和停机时间增加喷油；低电压时延长喷油脉宽。
• 起动后/暖机：补偿燃油在冷壁凝结，随温度上升逐步减少加浓。
• 急加速：短时增加燃油，防止空气量迅速上升造成过稀。
• 全负荷：可能退出常规λ=1闭环并加浓，以保护温度和保证扭矩。
• 滑行断油：油门松开且条件满足时停止喷油；恢复喷油时轻微加浓并推迟点火，平滑扭矩。

点火或车门/尾门打开时，部分车型低压泵会短时预供油。维修燃油系统必须断开规定电源并释放高压，不能假设熄火后燃油泵绝不会自行启动。

十四、λ闭环与长期自适应

前宽频氧传感器用于快速混合气调节，后氧帮助修正前氧偏差并监控催化效率。闭环启用需发动机运行、氧传感器达到温度且不处于全负荷或滑行断油等排除工况。短期修正应对即时偏差，加法/乘法自适应记录怠速和负荷区长期偏差；具体正负方向与范围以诊断仪定义为准。

十五、油箱通风怎样避免怠速波动

Y58/1以0至100% PWM把活性炭罐中的燃油蒸气送入进气歧管。ME根据温度、运行时间、负荷和闭环状态许可清洗，并缩短基础喷油补偿额外蒸气。M272示例许可条件包括水温高于约40℃、发动机运行至少45秒且不在滑行阶段。阀关闭不严会导致怠速过浓或修正异常。

十六、二次空气怎样加热催化器

冷起动时电动空气泵把新鲜空气送入排气道，使未燃HC/CO继续氧化并迅速升高催化器温度。M272示例条件包括水温约-10至35℃、转速低于2500rpm、怠速或部分负荷，运行通常不超过40秒。ME可通过前氧信号验证空气是否真正进入排气。

十七、热管理不只是控制电子扇

M272三级节温器在完全关闭、小循环、混合和大循环之间切换，ME结合负荷、进气温度、水温、车速和空调请求控制加热元件与电子扇。电子扇典型PWM约10%至90%，通信丢失时进入高速保护。过热时ME还会限制节气门和喷油，降低发动机输出。

十八、安全断油与转速限制

• 节气门机械或反馈故障：通过逐缸断油限制转速。
• 缺失可信发动机转速：停止燃油泵或禁止喷油。
• 收到安全气囊碰撞信号：关闭燃油泵并短时促动喷油嘴释放油轨压力，具体随车型变化。
• M272示例P/N挡约4200rpm、无编码约2400rpm、行驶最高转速约6000rpm；这些不是全系通用值。
• 最高车速限制可通过减小节气门与喷油实现，具体标定随车型市场变化。

十九、建议的系统化诊断顺序

• 先读取所有控制单元故障码、冻结帧和扭矩限制原因。
• 确认电路30/15/87、电源搭铁、5V参考和CAN请求。
• 比较双通道踏板、双通道节气门、目标/实际扭矩。
• 沿进气路径核对MAF、各级压力温度、阀位和凸轮轴目标/实际。
• 检查曲轴凸轮同步、失火计数、点火波形和逐缸爆震修正。
• 比较低压/高压燃油、喷油脉宽、校正码与λ修正。
• 核对冷却、风扇、节温器、二次空气和油箱通风许可条件。
• 修复后清除必要自适应，在冷启动、怠速、加速和滑行工况复测。

诊断思路小结

ME控制的本质是围绕扭矩建立闭环：驾驶员和车辆系统提出目标，空气系统决定可实现扭矩，喷油与点火形成燃烧，传感器反馈修正偏差，保护策略随时限制风险。诊断时先找到“目标在哪一层被限制”，再检查该层输入和执行器，比逐个换传感器更有效。
