2024+ 特斯拉 Model 3 隔离/绝缘测试：250/500/1000 V 档位与 10 V 放电确认

绝缘电阻测试结束后，必须保留探头完成放电，再切到直流电压档回原测点复测。绝缘表会主动施加测试电压，读到较大的MΩ数值，只能说明当前绝缘测量结果，不能证明被测部件已无残余电压。本文重点解释选档、保持探头、放电和复测的关系，不提供未经核实的连接器测点图或通用合格电阻。

依据为Tesla 2024+ Model 3隔离/绝缘测试程序。只有经相应高压培训和认证的人员才能作业；原厂要求适当PPE、最低0级（1000V）高压绝缘手套和护目镜。测试设备最高可产生1000V直流电，测试结束后部件仍可能储存电荷。在按完整程序确认之前，应始终按可能存在高压对待，不能用手接触来判断是否已放电。

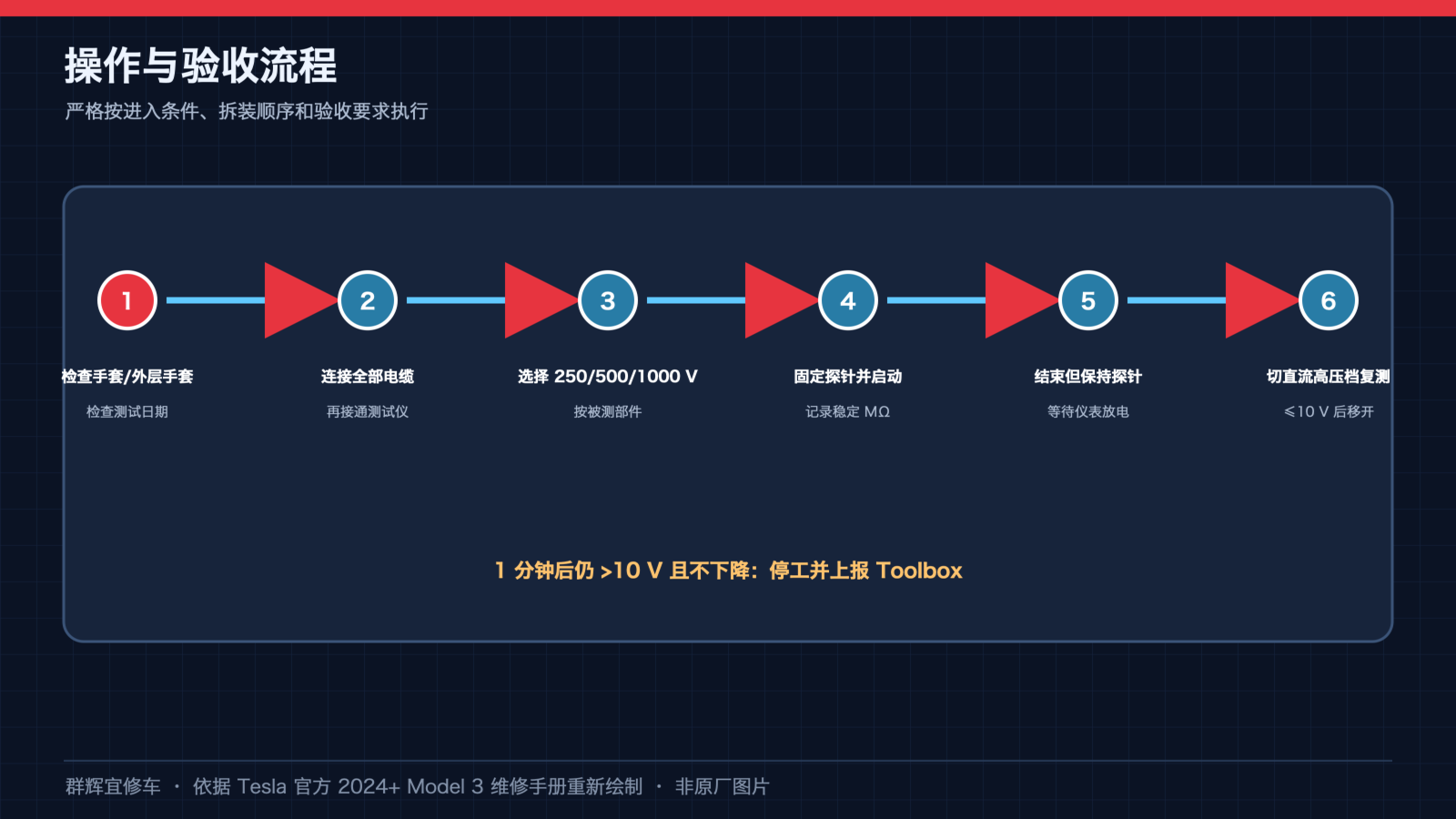

1、先确认测试对象与设备

只有在适用诊断流程要求验证电路隔离或部件绝缘时才执行此测试。车辆生产日期、地区、部件版本、前置断电与隔离状态、探头位置及合格标准必须由对应原厂诊断程序确定。本篇不能替代整车高压禁用，也不能把任意装车控制器都接上绝缘表试一遍。

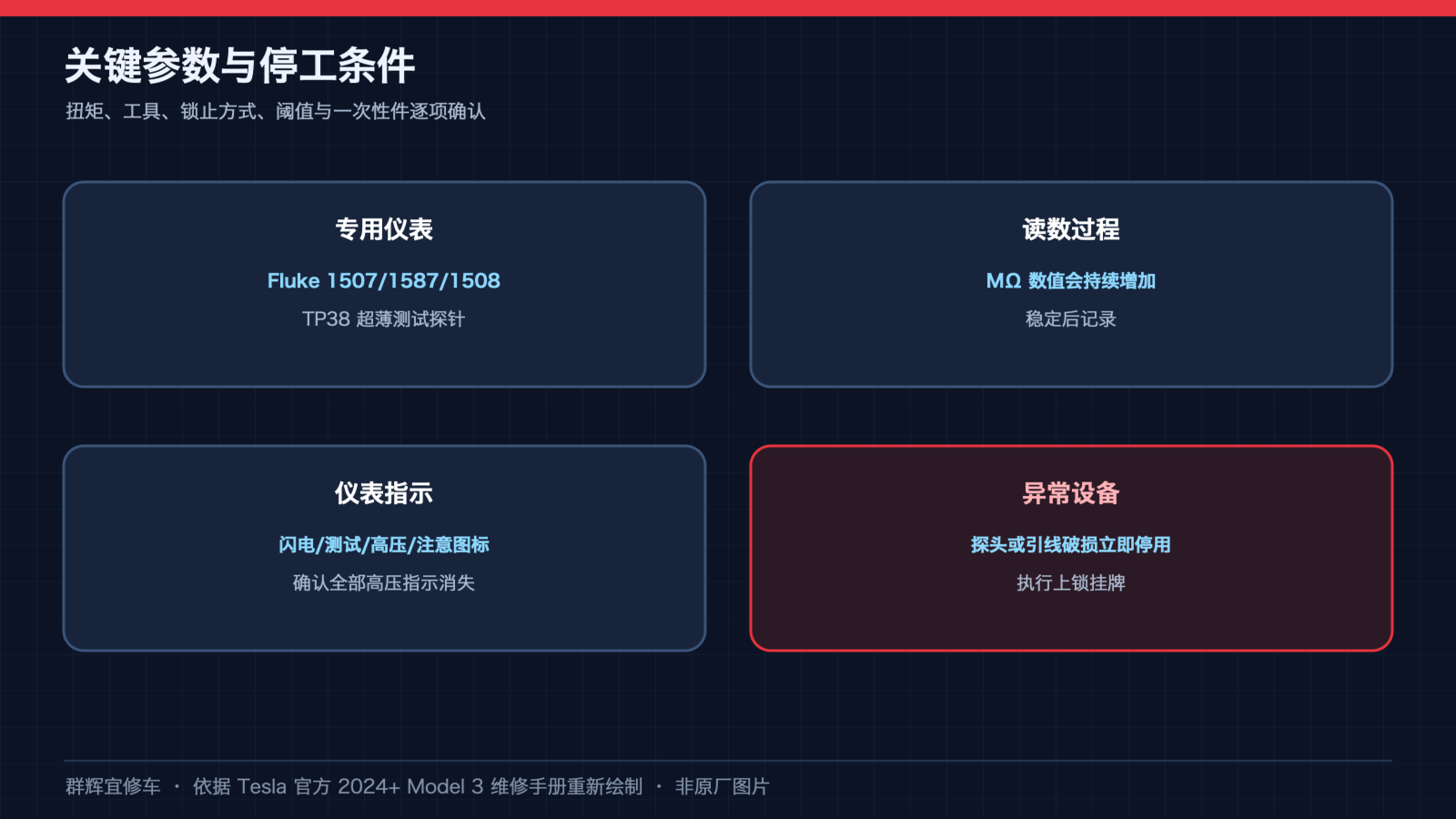

原厂列出的工具包括：1076921-00-B Fluke 1507（北美、欧洲、中东和非洲）、1076921-00-A Fluke 1587（欧洲、中东和非洲）、1076921-01-B Fluke 1508（亚太地区）以及1130480-00-A Fluke TP38超薄测试探针。工具型号和地区须核对；配图简化了仪表外形，并不是任何一台仪表的插孔接线图或旋钮位置说明。

检查橡胶绝缘手套及外层防护手套，确认检验日期有效，并按要求使用授权手套检测仪检查。破损、漏气、过期或有其他缺陷的PPE不能继续用。检查仪表、引线、探针和连接器，至少满足1000V DC耐受要求；异常设备按上锁挂牌等程序停用处理，不得带故障测量。

作业前取下首饰并清空口袋物品，所需矫正护目镜应固定牢靠，现场配备电气安全钩。读懂全部设备说明和维修步骤；对操作含义或仪表用法有疑问，应先升级技术支持，不靠试探猜测。按设备要求在通电或首次使用前连接所有电缆。

2、测试电压不是越高越好

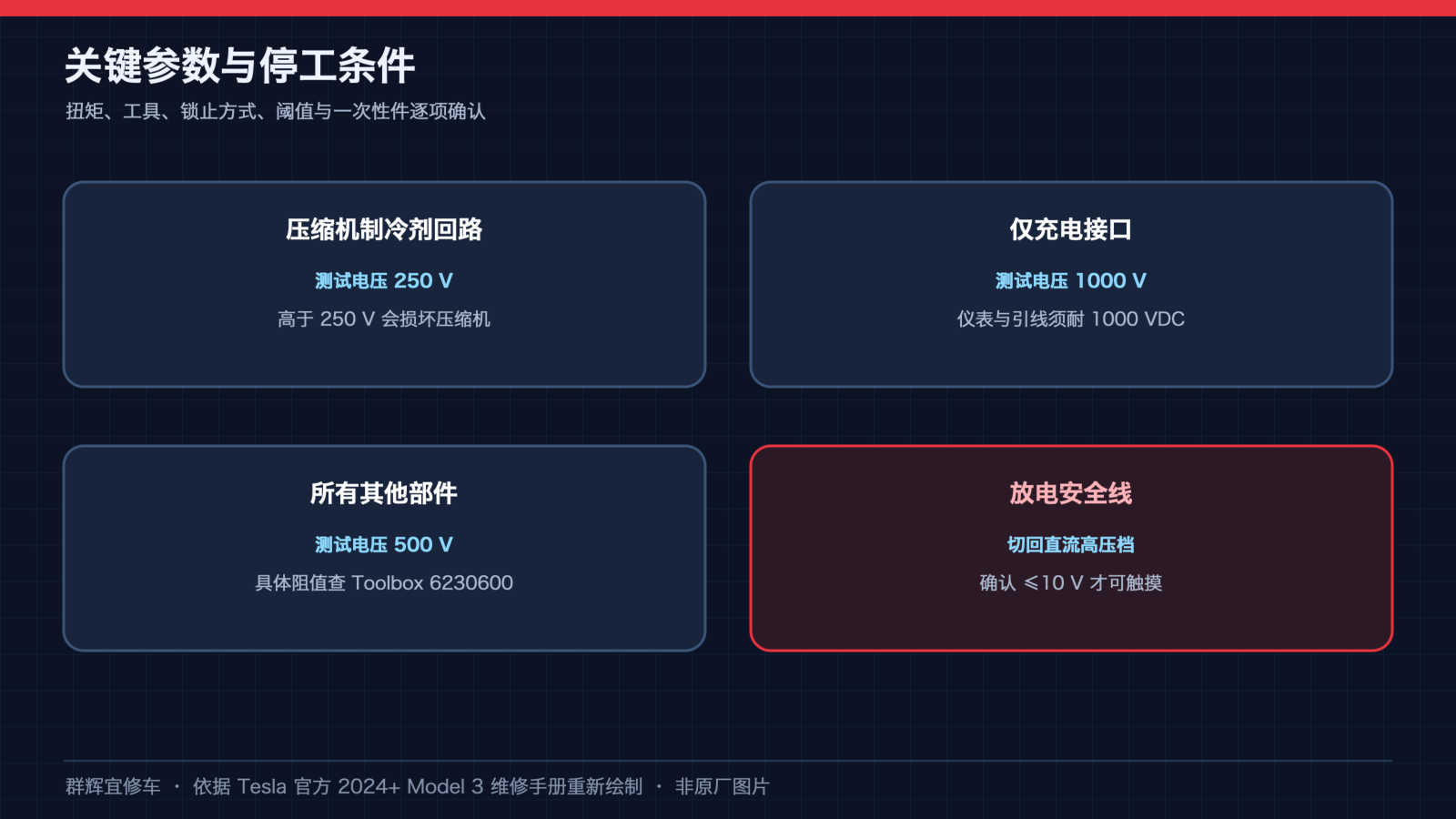

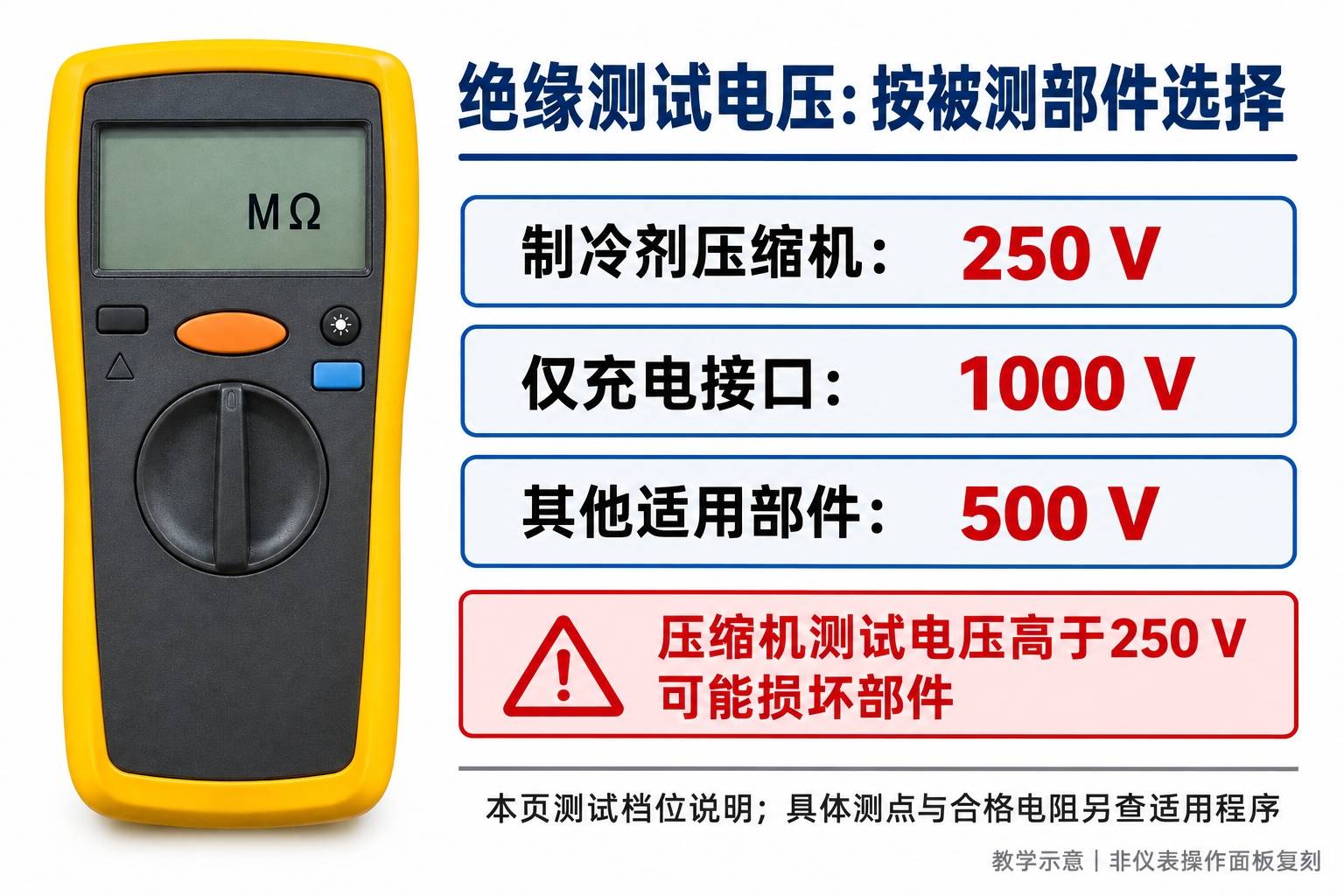

装好探头后，将仪表设为绝缘电阻测量模式，单位MΩ，再按实际被测对象选择测试电压。本页列出的对应关系如下；“其他部件”仍指适用程序允许进行该测试的对象，不是任何电子元件。

测试电压以V表示，测出的绝缘电阻以MΩ表示，两者不能互换。本文没有提供充电口端子正反面或针脚号，也不能根据示例视频中的外壳和探针位置给不同部件自行建立测点。

3、记录读数，但不要马上拔表笔

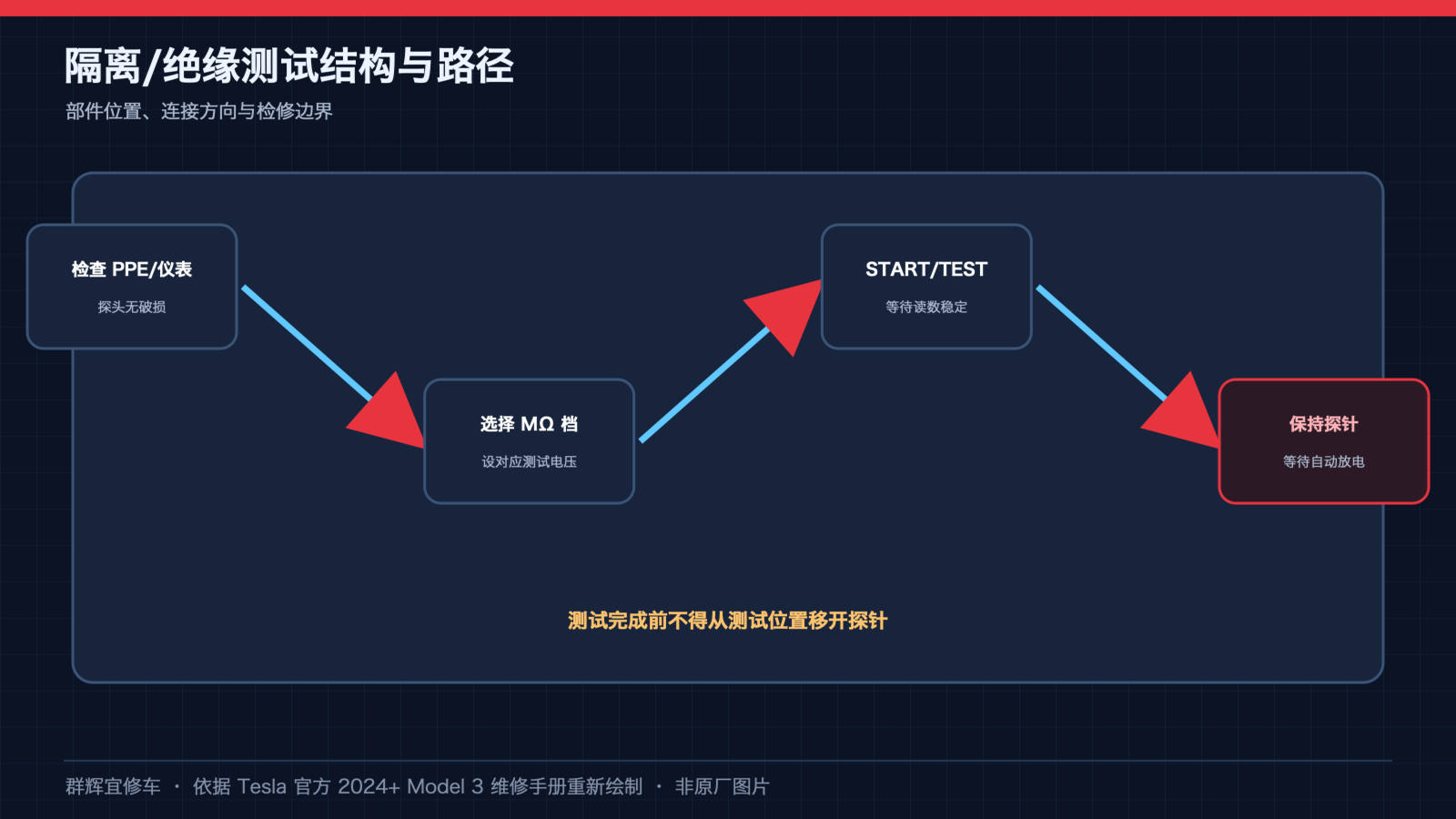

穿戴规定PPE，把探头固定在适用程序指定的测试位置，再按仪表说明启动START/TEST。读数可能逐步增加，应观察其稳定情况并记录绝缘电阻及单位。不要把演示视频的某一个显示数字抄作所有部件的验收门槛。

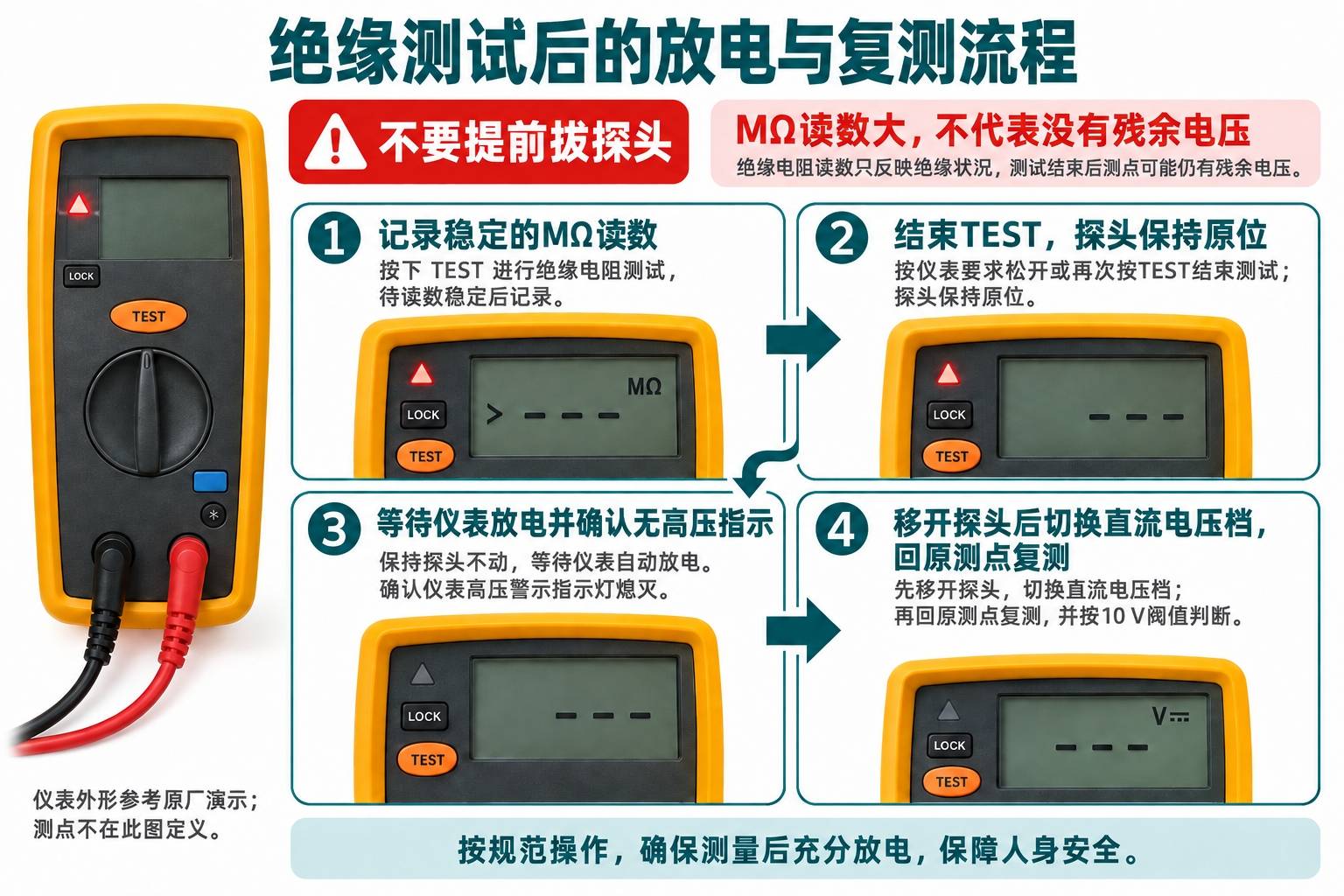

记录结束后，按仪表型号松开或再次按START/TEST以停止测试。这时探头仍必须留在原位。如果过早移开，仪表就可能无法对被测电路完成放电，随后即使不再施加测试电压，也可能存在危险残余电压。

等待仪表对被测电路放电，观察其高压提示。不同仪表可能使用闪电、TEST、高压、注意符号或点亮的LED，也可能组合显示；不能只认配图中的一个三角灯。有些设备的相关读数会递减到零，需按该设备说明确认已无高压指示。

本页附带的未放电测量和电弧视频用于说明危险，并不是建议用金属片搭接端子来“快速放电”。不得复制这种危险演示作为维修方法。正确教学重点是保持探头、使用仪表规定的放电机制和随后复测，而不是观察有没有火花。

4、切换到直流电压档，再回原测点

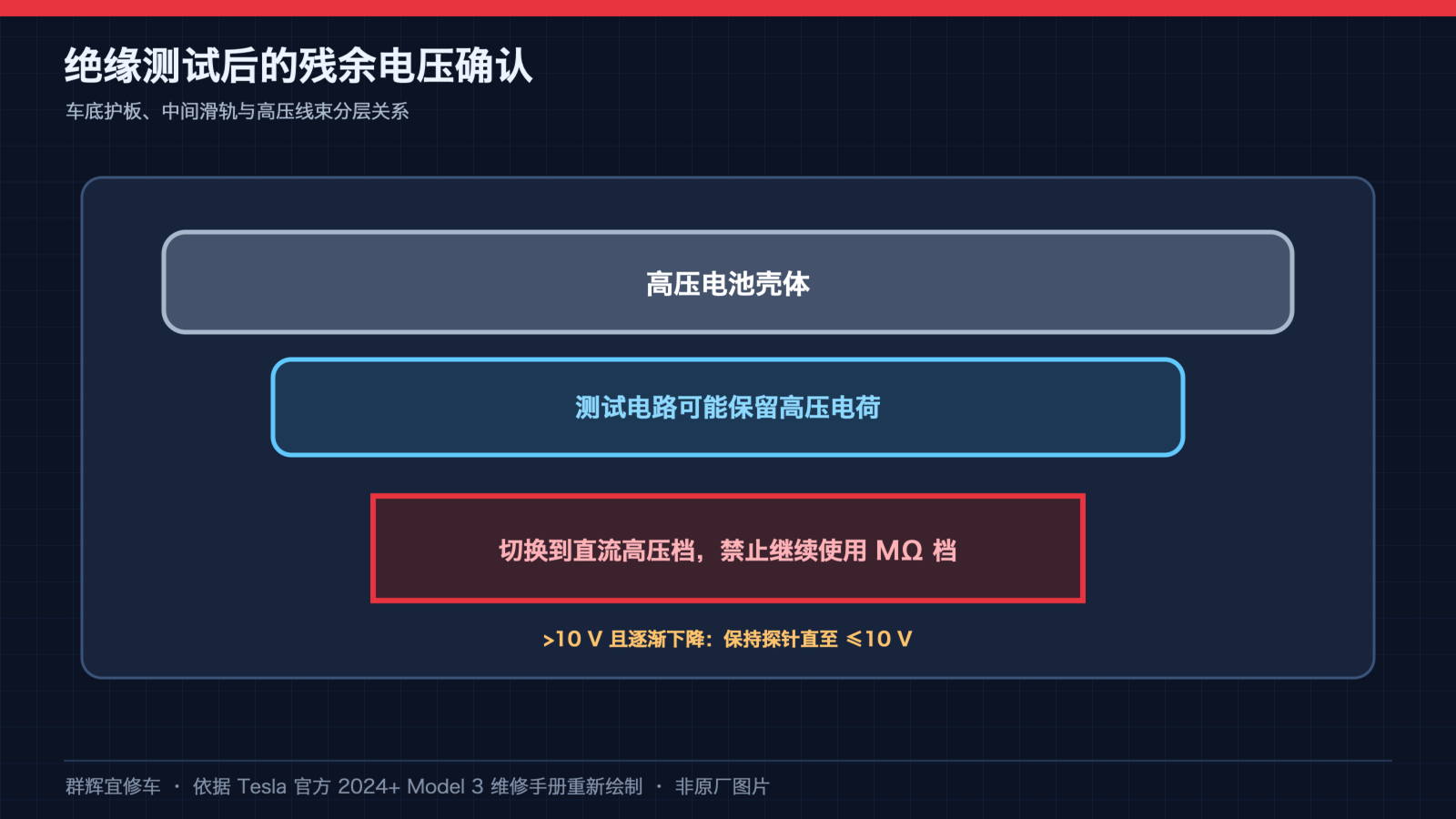

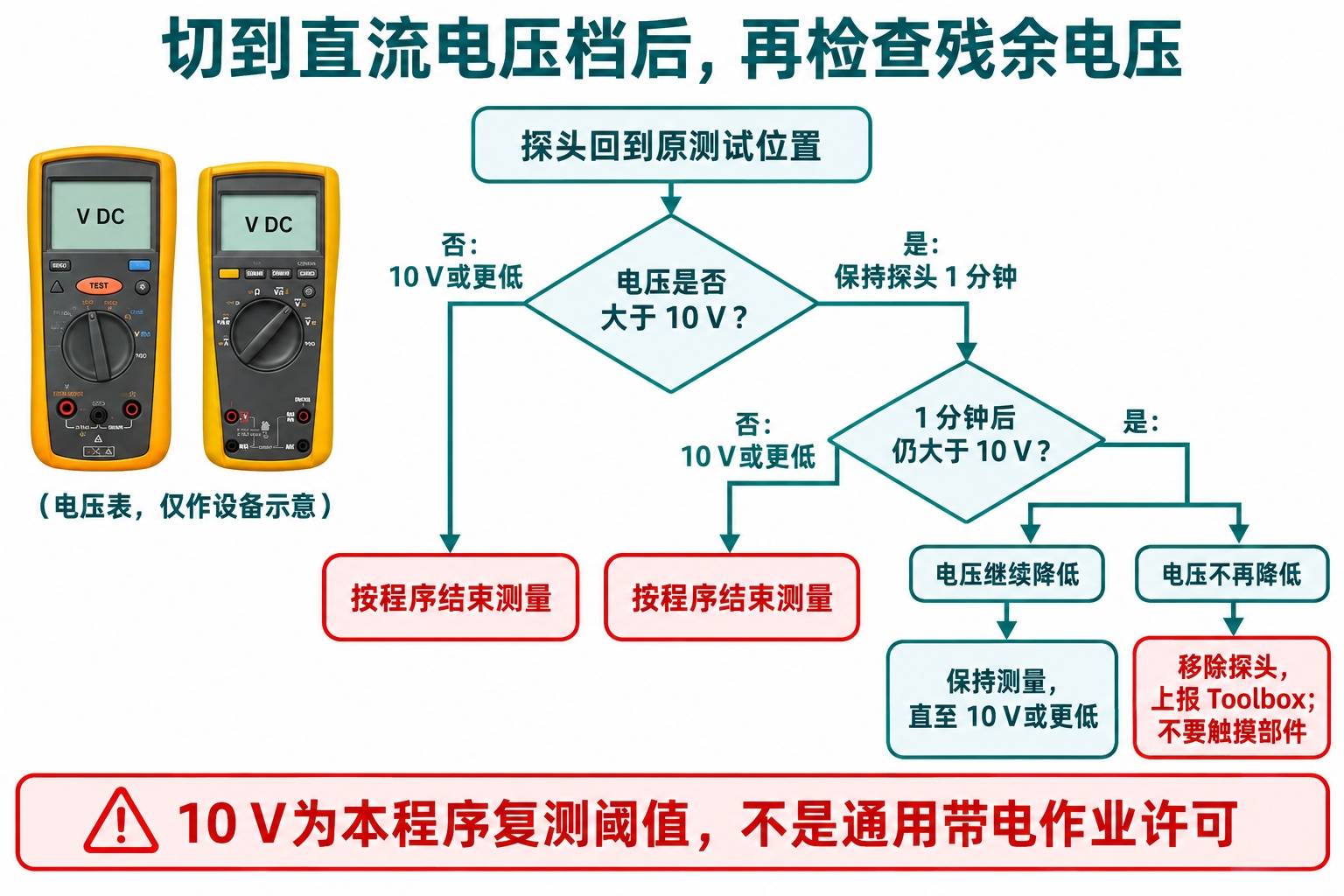

确认仪表已没有被测电路存在高压的指示后，才移开探头。接着将仪表设为直流电压测量，不能继续停留在MΩ绝缘电阻模式，然后把探头放回先前相同的测试位置进行残余电压复测。

这一步的读数单位是V，不再是MΩ。测试停止、放电提示消失和直流电压复测，是三个不同检查点；不能省去最后一步，也不能把示例仪表的旋钮角度当作所有型号的选档方法。

• 若复测电压大于10 V，将探头继续保持在测试位置一分钟。
• 一分钟后仍大于10 V且电压继续降低：保持测量，直到读数达到10 V或更低。
• 一分钟后仍大于10 V且不再逐渐降低：按本程序移除探头并上报Toolbox会话；在安全电压未确认前，不得触摸部件。
• 达到本程序规定的10 V或更低条件后，按剩余步骤移开探头并结束作业。

10 V是此程序的残余电压复测阈值，不是通用的人体安全电压结论，也不是带电作业许可。若车辆或部件另有更严格的安全控制，仍需遵守其完整要求。

5、怎样形成有效记录

记录至少区分被测对象、适用程序、仪表与探针、测试电压档、稳定后的绝缘电阻、放电过程和直流电压复测结果。只写“绝缘正常”会丢失选档与放电证据；只写“等待一分钟”也不能证明最终电压满足要求。

本原厂页面将具体部件的预期绝缘电阻和补充信息指向Toolbox文章6230600。本文不自行填写未取得的MΩ合格值，也不把该引用冒充已经逐项核验的部件规范。实际判定必须取得适用标准；在此之前，不能凭本篇单独判定部件合格或恢复运行。

按程序完成后再移除测试连接、脱下规定的高压PPE并执行所需收尾。设备异常、读数不符合预期或步骤表意不清时，应停止并升级核实，不能通过提高测试电压来寻求“更确定”的结果。

资料来源

Tesla 2024+ Model 3：隔离/绝缘测试（测试/调整），核对页面日期2026-08-09。配图结合原厂视频中的设备外形和本页流程重新绘制，非原厂原始图片，不定义具体端子测点；正式施工以适用原厂程序、设备说明及部件诊断标准为准。
