2024+ 特斯拉 Model 3 第三代后逆变器接头结构识读：接头本体与两端支架

本页对应2024+ Model 3第三代后驱动电机系统逆变器的高压接头，改为结构识读培训。两张分项图分别展示接头本体及两端线束支架，不提供连接器解锁、插拔、高压隔离或检测操作。

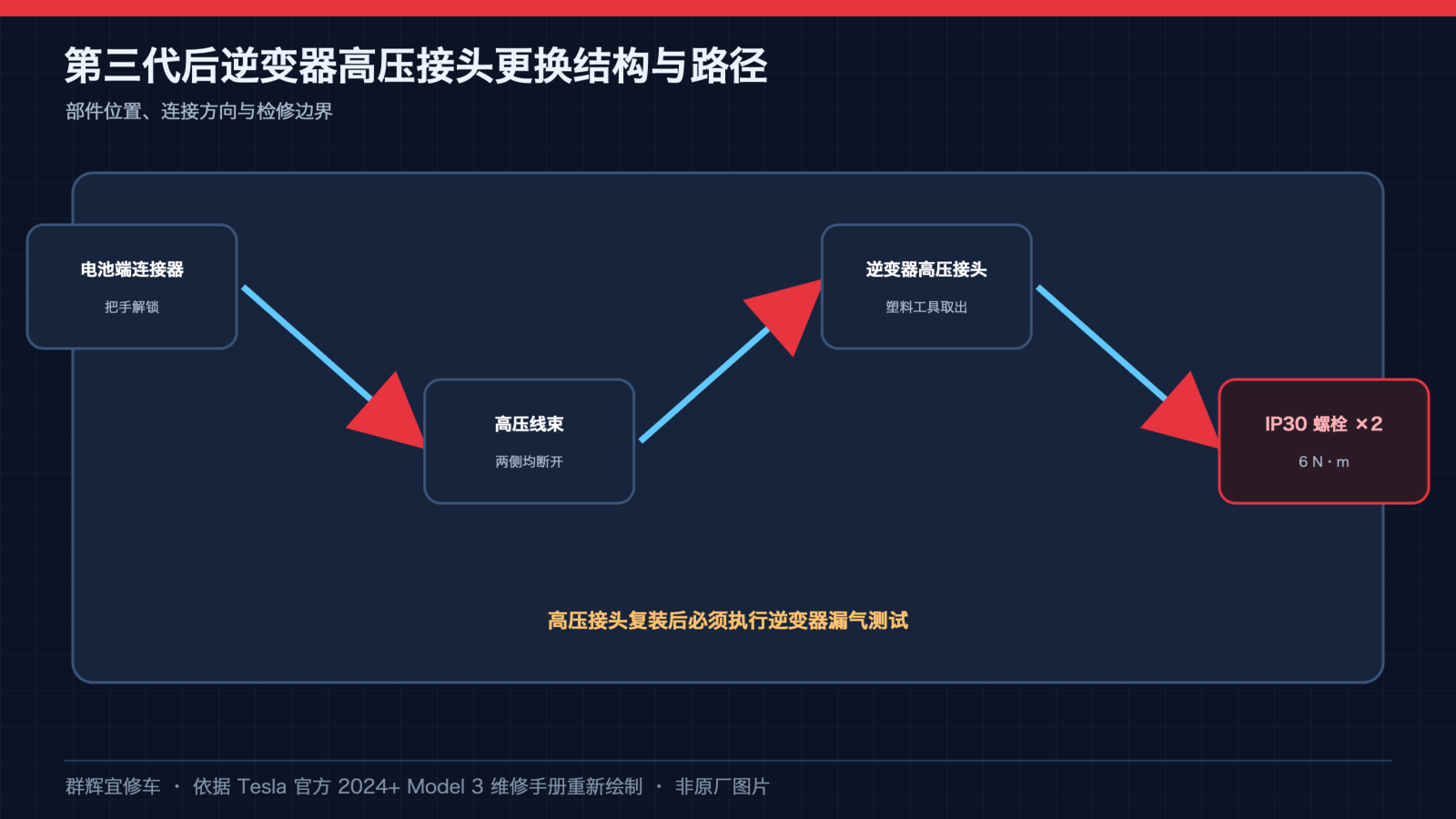

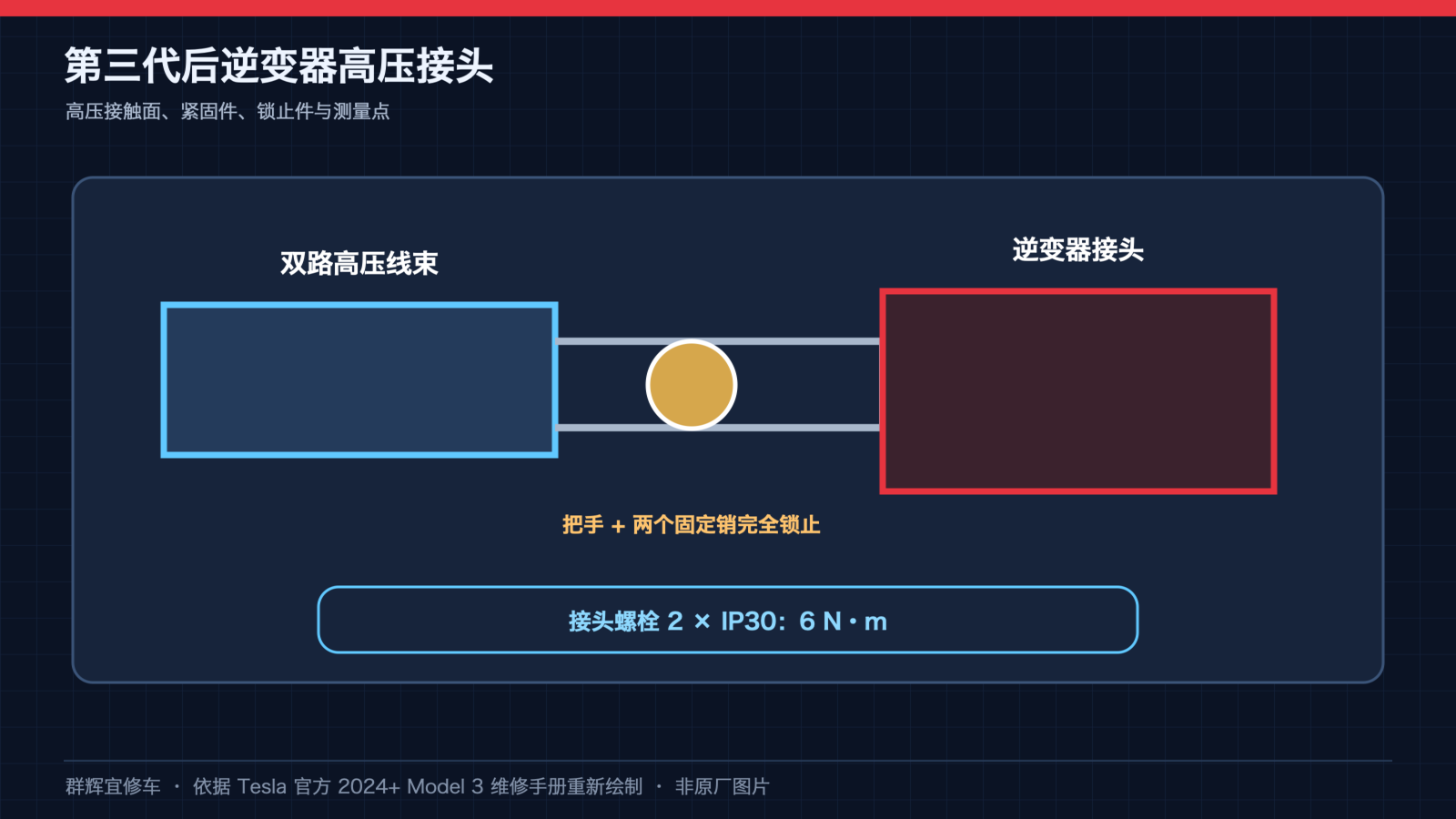

一、接头本体与线束侧连接器不同

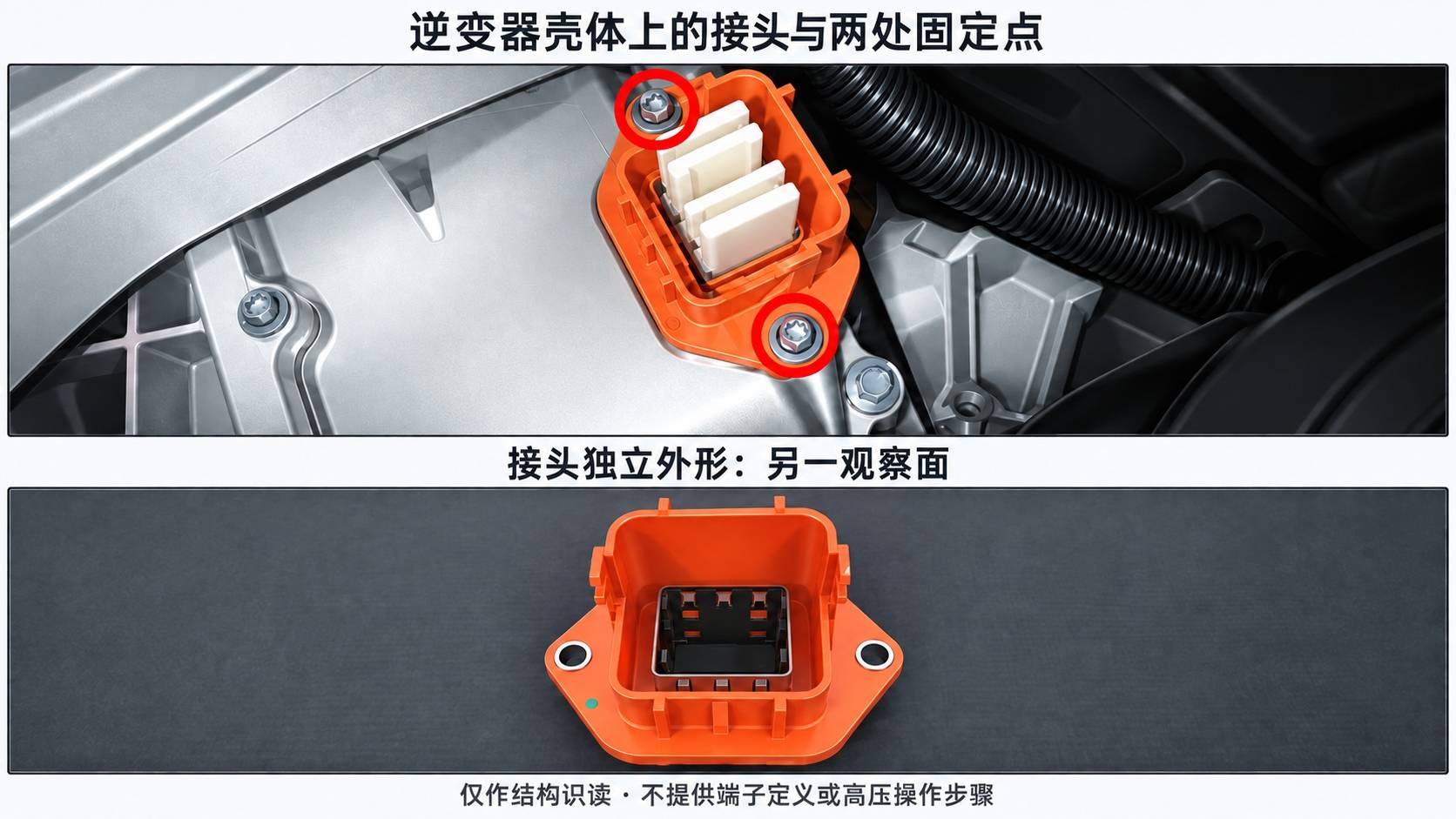

原厂条目中的高压接头固定在后驱动单元一侧，线束侧带把手的连接器与其配合。下面上图标出接头本体两处固定点，下图显示独立零件的另一个观察面。它们不是同一面、同一状态，不能拿内部可见形状推断针脚编号或导体用途。

二、线束还需要独立支架支承

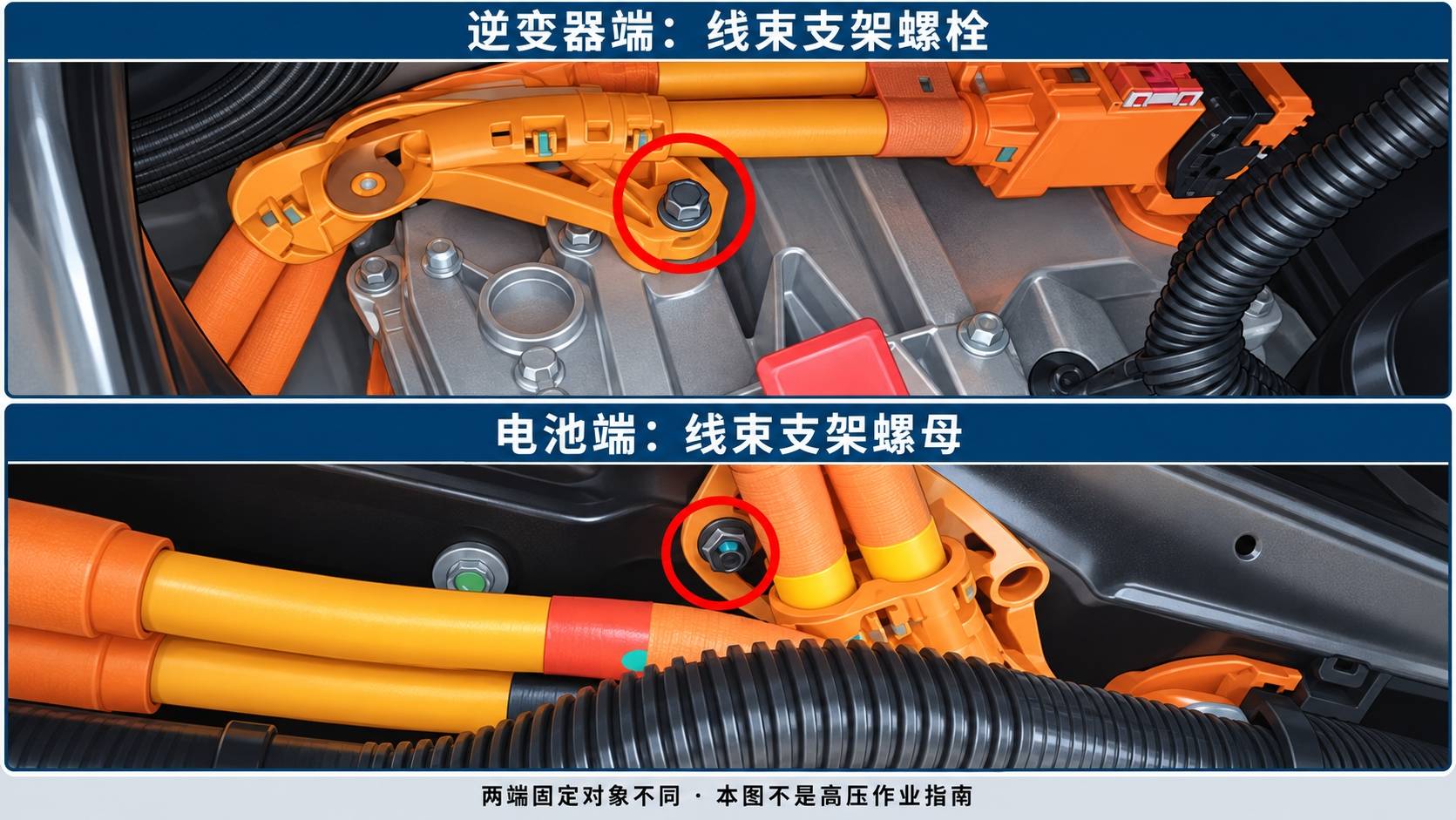

线束支架在逆变器端有螺栓固定，在电池端有螺母固定。这两处与接头本体的两颗螺栓属于不同连接对象。图内圆圈只用于定位，不表示松开顺序、旋转方向或允许接触的位置。

三、连接到位与壳体密封是不同检查事项

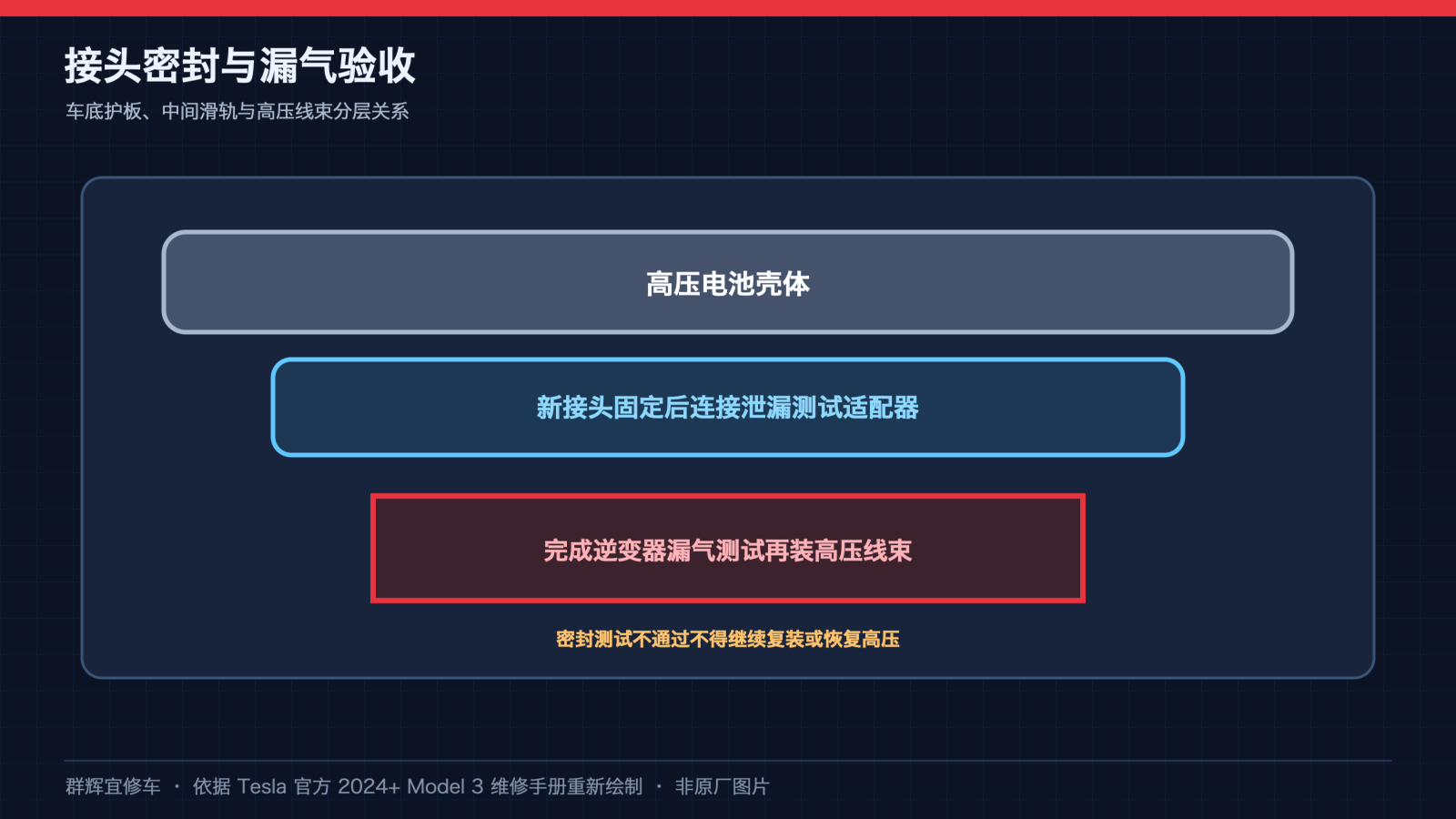

所引原厂程序分别要求确认连接器配合状态，以及执行适用的逆变器泄漏测试。外观相接不能替代密封测试，密封测试也不代表电气状态已安全。本页不提供测试压力、泄漏限值、接触电阻或带电测量方法。

四、参数与操作顺序的资料边界

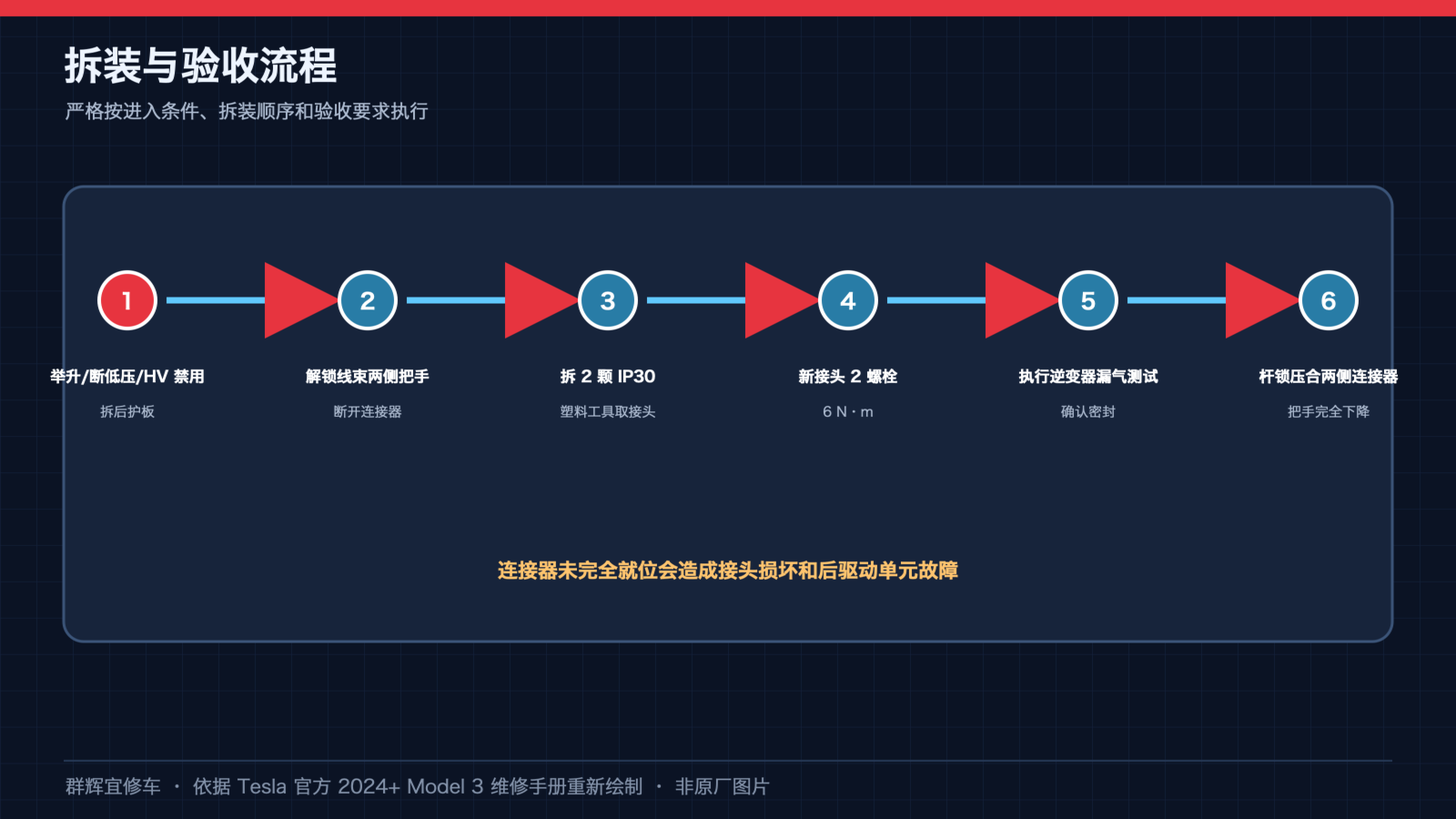

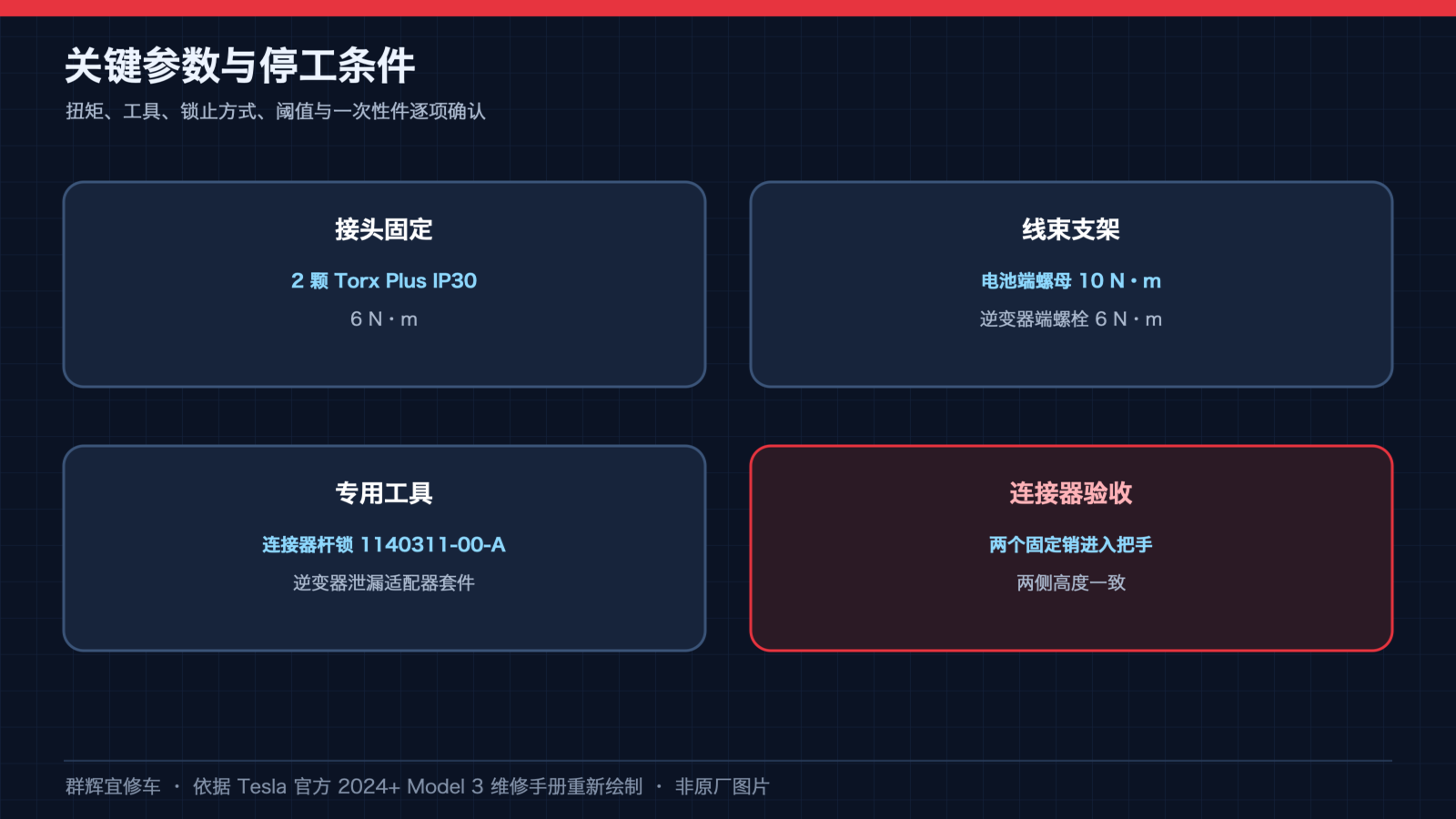

所引拆卸段出现“安装前备箱后部挡板”的动作，与段落用途存在未澄清的顺序疑点。本文不自行替换成相反动作。紧固表、连接器压合方法、专用杆锁操作及高压检测流程图不足以构成独立施工依据，不让读者按缩写流程施工。

学习重点是区分接头本体、线束连接器和两端支架。本文不覆盖其他逆变器代际，实际零件与程序须按车辆VIN、驱动形式和配置确认。

原厂资料及关联程序

本文核对 Tesla《2024+ Model 3 维修手册》的中文《高压接头 - 后驱动电机系统逆变器 - 第三代 ((拆卸和更换))》及英文版《HV Header - Rear Drive Inverter (3DU) (Remove and Replace)》；主 GUID：GUID-C9888CE1-6F8A-4A7A-BA7D-D60059D982B4。核对日期：2026-09-23。原厂页面及适用配置可能更新，施工前须重开页面核对。

本题的资料边界：第三代后逆变器接头本体、线束侧连接器及两端支架不可混称；原厂拆卸段出现与该段用途相反的前备箱挡板动作。本文不提供高压断接和漏气测试操作。

原厂主程序直接引用且与本页边界相关的入口：车辆电气绝缘程序 (Test/Adjust)——高压系统状态须另按独立程序核对；低压电源 - 锂离子（断开和连接）——低压供电状态与高压状态不可混为一项。它们是独立程序，不能把本页局部图片拼成完整作业流程。

文中标注为教学重绘的图片并非原厂原图；原厂局部照片与教学示意均只支持所述可见结构，不能证明隐藏连接、受力点或安全状态。本文不能替代原厂完整程序、实车配置核对和人员防护要求。
