奔驰氛围灯

一、适用车型与故障信息

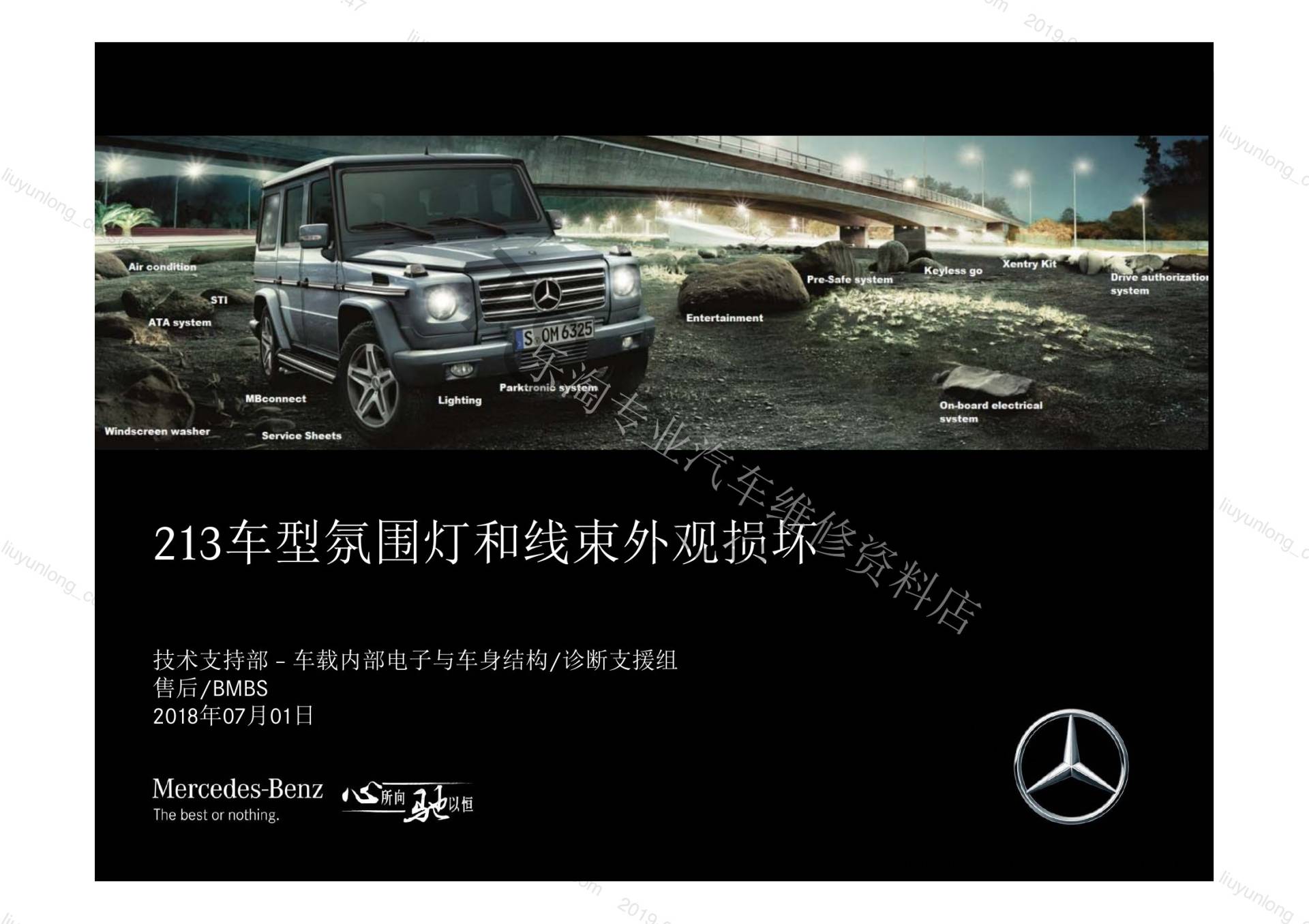

• 213车型氛围灯和线束外观损坏
• 主题：氛围灯和线束外观损坏氛围灯和线束损坏| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年07月01日 2
• 原因: 氛围灯本身故障

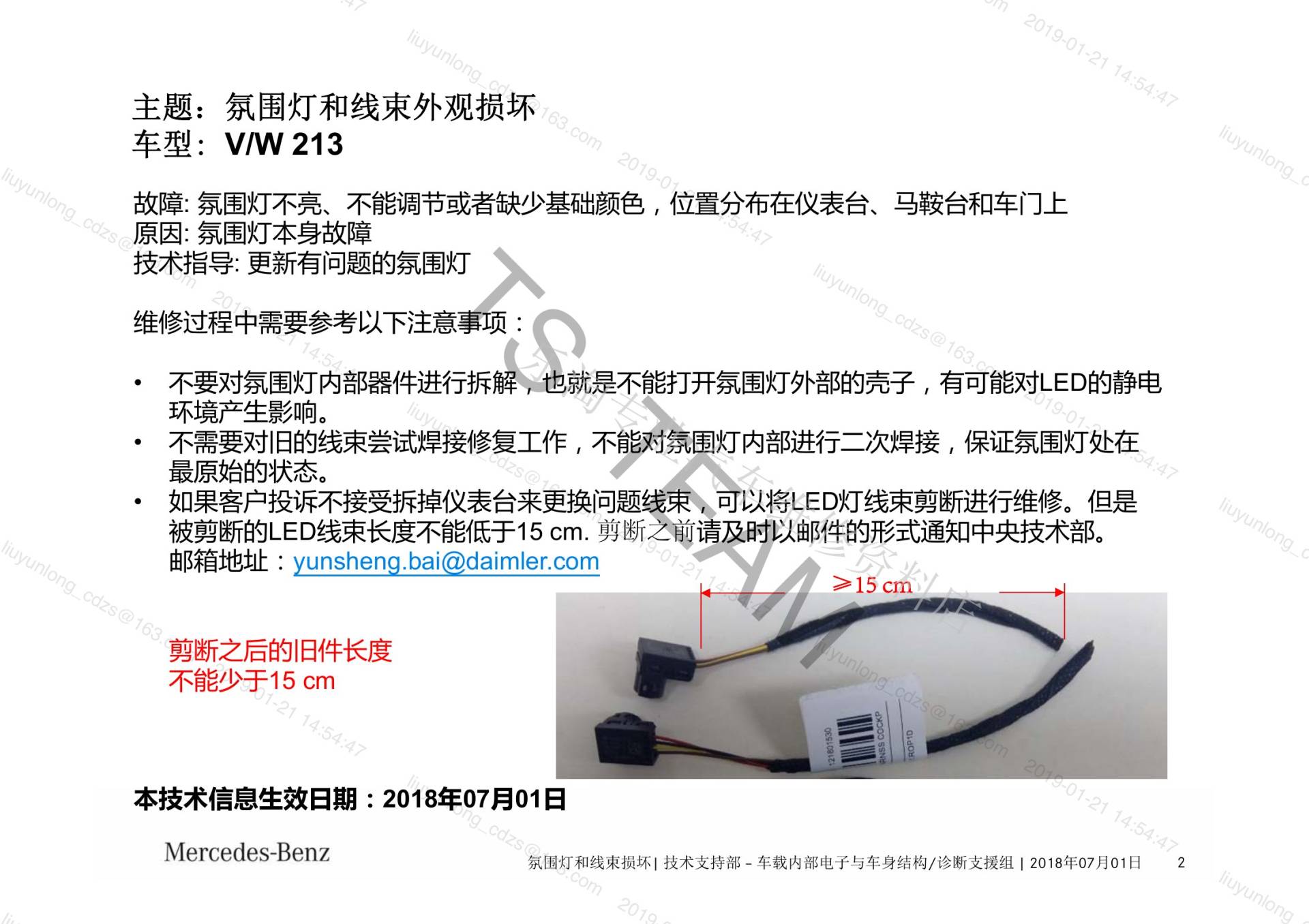

• • 如果客户投诉不接受拆掉仪表台来更换问题线束，可以将LED灯线束剪断进行维修。

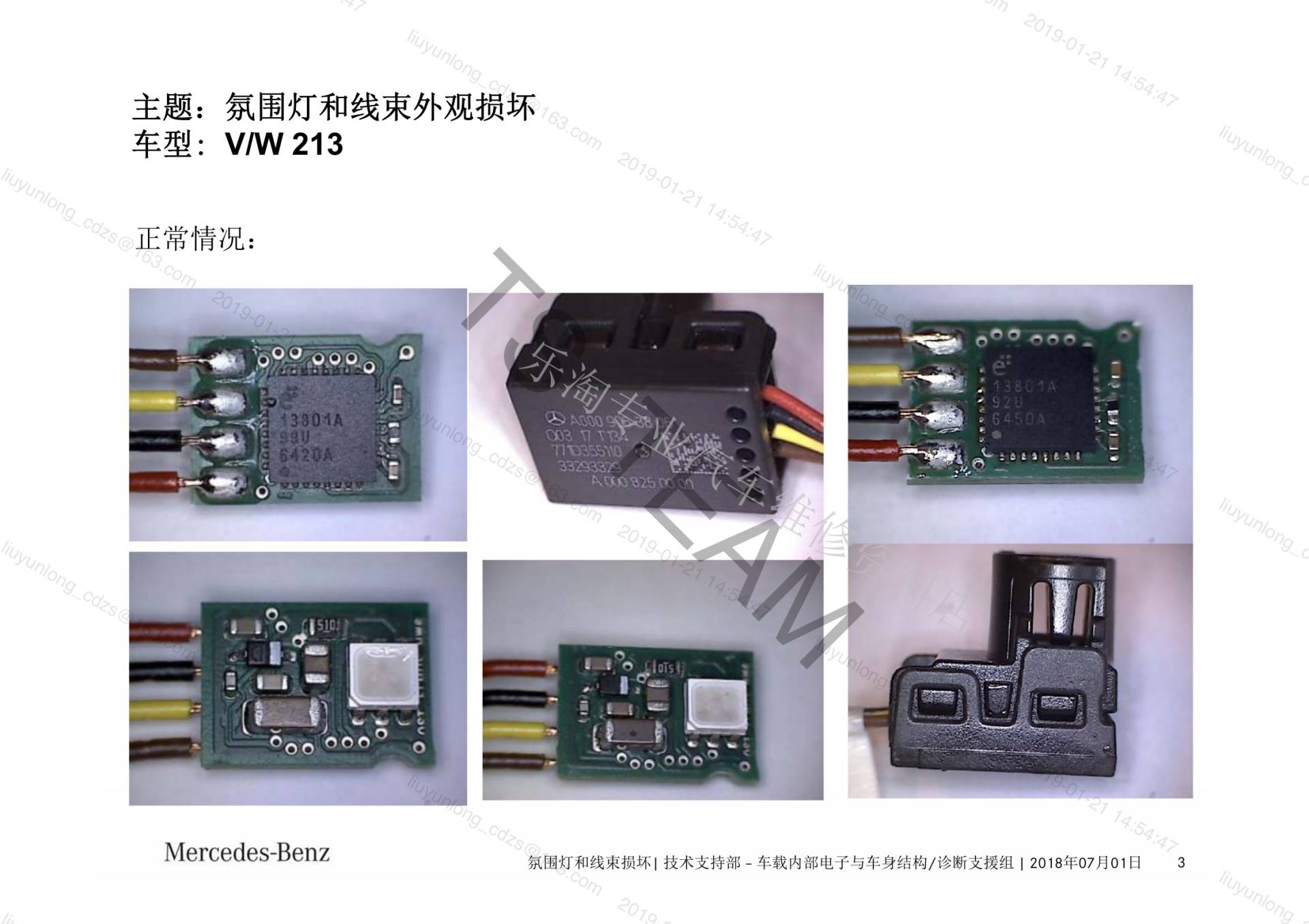

• 主题：氛围灯和线束外观损坏氛围灯和线束损坏| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年07月01日 3正常情况：

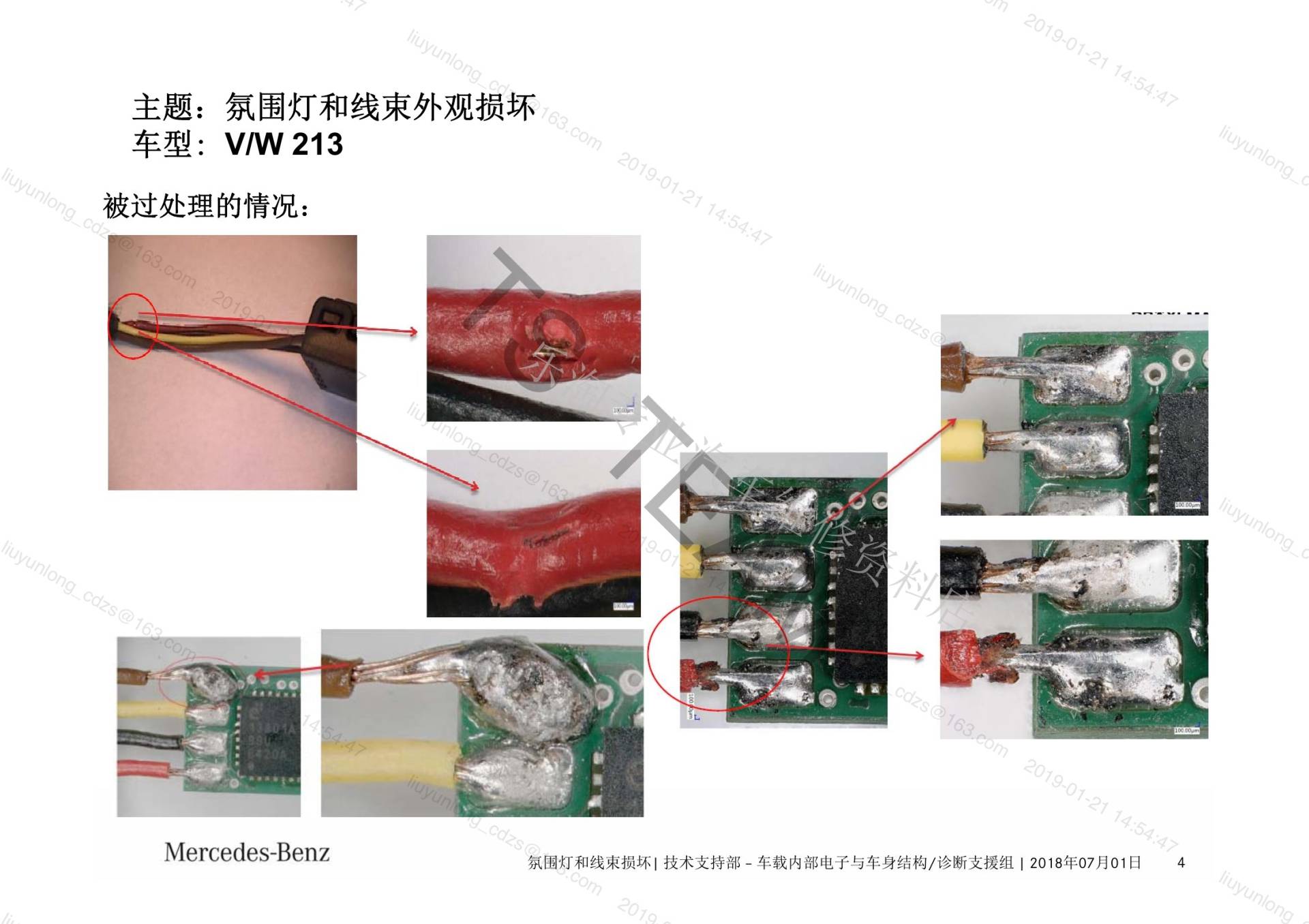

• 主题：氛围灯和线束外观损坏氛围灯和线束损坏| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年07月01日 4被过处理的情况：

二、检查与诊断要点

• 213车型氛围灯和线束外观损坏
• 主题：氛围灯和线束外观损坏氛围灯和线束损坏| 技术支持部 – 车载内部电子与车身结构/诊断支援组 | 2018年07月01日 2
• 原因: 氛围灯本身故障

三、维修处理与操作要求

• 技术指导: 更新有问题的氛围灯维修过程中需要参考以下注意事项：
• • 不要对氛围灯内部器件进行拆解，也就是不能打开氛围灯外部的壳子，有可能对LED的静电环境产生影响。

四、记录与注意事项

• 技术指导: 更新有问题的氛围灯维修过程中需要参考以下注意事项：
• • 不要对氛围灯内部器件进行拆解，也就是不能打开氛围灯外部的壳子，有可能对LED的静电环境产生影响。

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
