奔驰W216/W221 M272/M273凸轮轴调节培训：油压执行、相位反馈与诊断分流

发动机出现动力迟滞、怠速波动或凸轮轴相位相关故障时，容易把目标角与实际角的偏差直接归因于调节器损坏。对本文限定的奔驰M272.9/M273.9发动机，凸轮轴相位由ME-SFI命令、电磁阀分配压力油、叶片式调节器执行、霍尔传感器反馈共同完成。只看报码或单次角度值，无法区分控制、电路、油压、传感器与机械正时问题。

资料范围与事实边界

本文依据梅赛德斯-奔驰GF07.61-P-4021MIS《凸轮轴调节，功能》（2009年6月25日，项目存档版2019年4月10日）重新编排。原资料适用于始自2009年款/2008改款年份的部分W221.0/1搭载M272.9或M273.9，以及W216.3搭载M273.9的车辆；其中M272.974、W221.095/195等有排除条件。标题中的M272/M273是便于识别的系列名，不能据此推广到全系列发动机。实车须按VIN、发动机后缀、市场配置与最新正式资料核对。

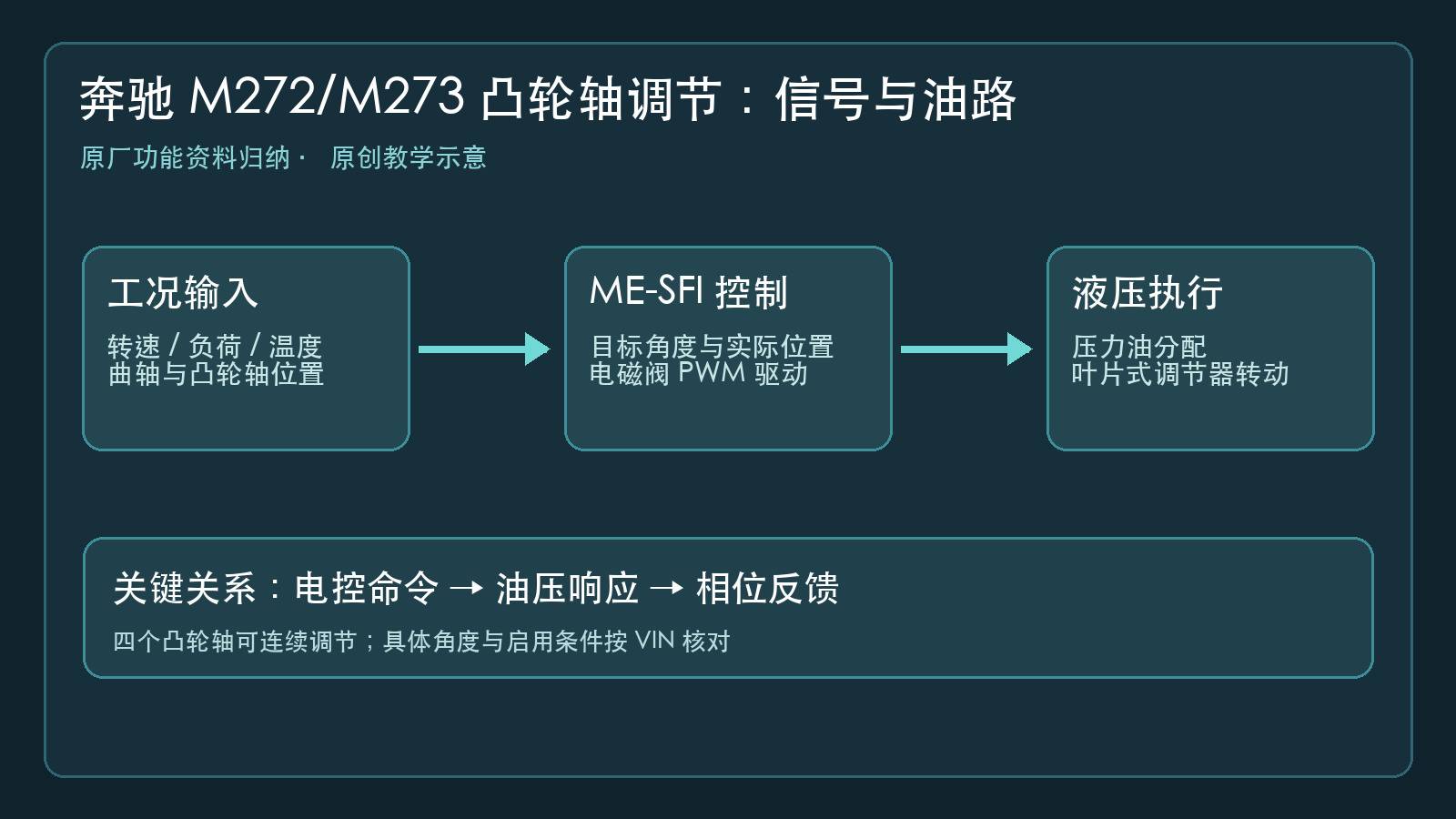

四根凸轮轴怎样形成闭环

原资料确认，发动机运转且发动机控制供电接通后，ME-SFI根据转速、负荷和温度条件启用调节；它读取空气质量、冷却液温度、曲轴转速以及左右进排气凸轮轴位置等信息。控制单元以PWM信号促动四个凸轮轴电磁阀，电磁阀改变调节器内的压力油分配，叶片式机构使凸轮轴相对驱动链轮转动。四个凸轮轴能够连续调节，原资料给出的最大调节量为40°曲轴转角，但具体目标角随工况变化，不能把这个上限当成实车验收目标。

进排气霍尔传感器检测凸轮轴前端脉冲轮位置，ME-SFI由此比较目标与实际。这里的维修解读是：电磁阀有驱动，只证明命令侧在动作；实际角度跟不上，还可能是油压不足、油道受阻、调节器锁止异常、传感器信号失真或机械正时偏移。反过来，实际角度偏离也要先排除工况未满足启用条件。

起动位置、油压与气门重叠

原资料说明，起动时凸轮轴由锁止机构保持在固定位置，首次促动后利用液压解锁。机油温度和转速影响可用油压；油压低时排气凸轮轴的调节可能先受限制，排气侧回缩弹簧提供辅助。四轴同时调节时，排气侧可能延迟动作，以照顾供油与锁止机构。因此，热车低速才出现的相位偏差，不能只看电磁阀电路，还要核对油位、油质、油温和正式维修资料规定的油压检查结果。

凸轮轴调节改变进排气门重叠。原资料把较大重叠与内部废气再循环、排放控制联系起来；减小重叠可改善新鲜空气充入和扭矩表现。这是系统原理，不表示每台车在每种转速都使用同一目标角。诊断时应对比同一工况下的目标值与实际值，并记录温度、转速、负荷和是否已进入调节状态。

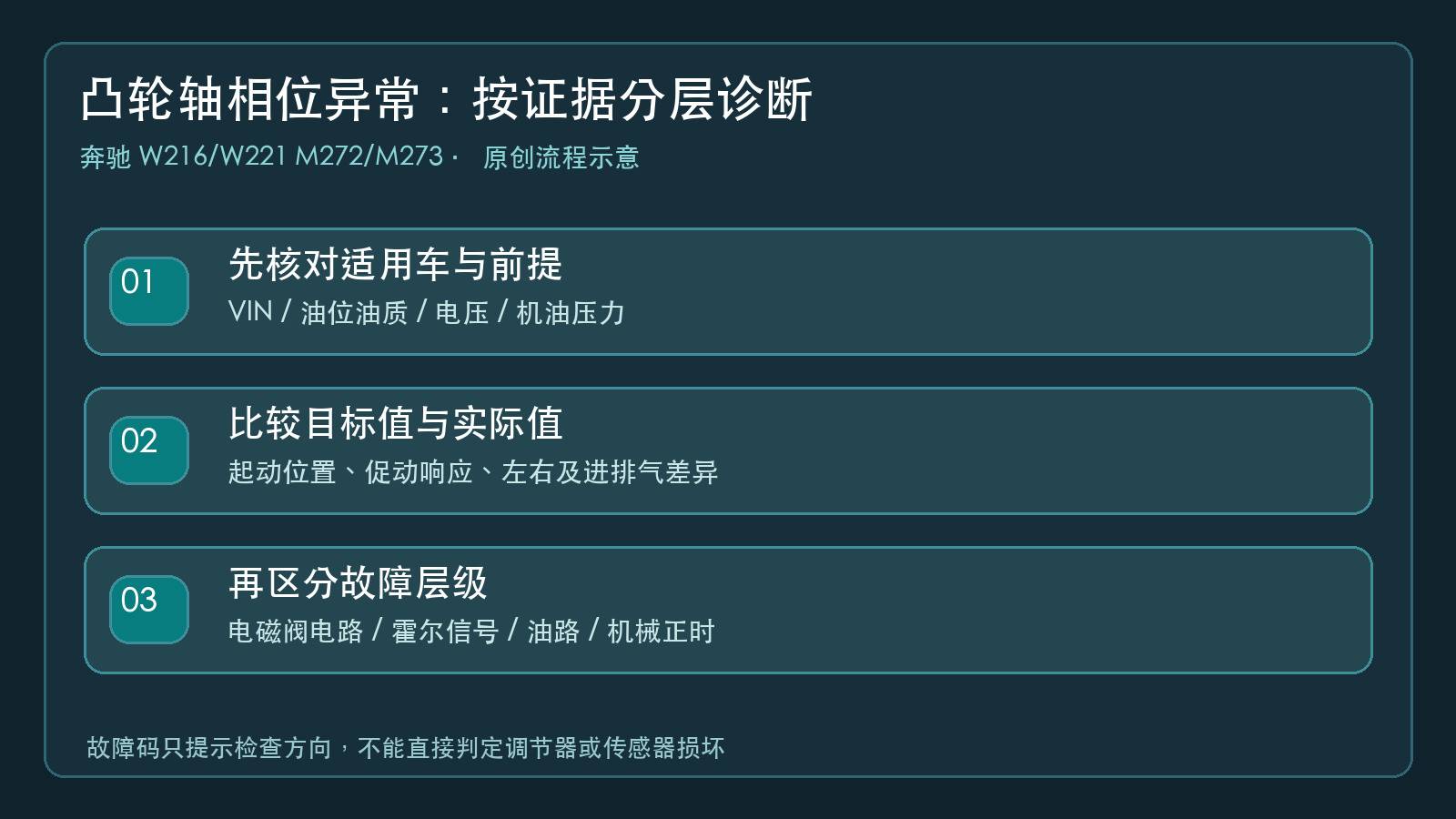

相位异常的诊断顺序

1. 保留现场：记录症状、报码状态、冻结帧、机油维护历史和故障出现时的温度与转速；先确认蓄电池电压及发动机基本机械状态。
2. 检查启用前提：按对应车辆诊断仪实际值确认发动机运转、控制供电、油温模型和负荷条件。未进入调节工况时，目标与实际不应按调节中的标准比较。
3. 比较目标与反馈：分别观察左右进排气目标角、实际角、响应方向和回到起动位置的情况。关注是否只有一轴异常、同侧多轴异常，或四轴一起变化。
4. 分开电路与液压：按厂家引导检查电磁阀驱动及霍尔信号；再核对油位油质、规定工况下油压与油路。电路正常不能证明液压执行正常。
5. 最后核实机械关系：若反馈持续偏离，依正式维修资料检查正时基准、脉冲轮和调节器锁止情况；拆装、角度与紧固要求必须使用对应VIN资料。

判断点、复核与风险

原资料确认ME-SFI诊断会检查起动位置、短时间运行后的目标调节、电磁阀输出级和霍尔传感器故障。由此可作维修分流：电磁阀输出级异常先查供电、接地、线束与线圈；单轴反馈跳变先查信号质量；多轴同步响应迟缓则要重视共用油压与工况。这些只是检查方向，不构成换件结论。任何故障码都要和实际值、波形、机油与机械检查交叉验证。

维修后先清除由施工造成的暂态故障，再在同等冷、热工况复测四轴目标与实际响应、起动位置返回、怠速及负荷变化，并确认没有新增故障。文章不提供统一角度公差、机油压力阈值或电磁阀电阻值；这些数值随发动机后缀、年款和资料版本变化，应以最新厂家维修文件为准。

相位检查和正时拆装涉及运转中的皮带链条、高温机油和可能意外起动的发动机。应由具备资质的专业人员使用合规诊断仪、支撑和防护工具实施；测量前按正式程序确认发动机状态，拆装前断开相关电源并等待温度下降。不得在发动机运转时接触旋转件，也不能以跨接电磁阀或无依据调节正时代替诊断。

肖师傅培训提示

让学员为每一根凸轮轴画一张“条件—命令—执行—反馈”记录卡：先写出现故障的工况，再填目标角、实际角和电磁阀状态，最后列出油压与机械证据。若只记录报码，就无法解释为什么同一故障表象可能来自完全不同的环节。

资料来源

梅赛德斯-奔驰已获授权技术资料GF07.61-P-4021MIS《凸轮轴调节，功能》（2009-06-25；项目存档版2019-04-10）。本文依据其适用范围、控制链路和诊断功能作中文原创归纳，两张配图为本站原创教学示意图；未公开原始PDF、下载位置或内部系统信息。
