奔驰722.6五速自动变速箱技术：机械结构、动力流与换挡控制

722.6将电子控制与液压执行结合，利用多组行星齿轮、离合器和制动器形成五个前进挡及倒挡。控制单元根据转矩、转速、油温和驾驶状态计算目标挡位。

分析打滑或传动比故障时，应先定位出现问题的挡位，再对照该挡参与工作的换挡元件，结合转速曲线和油压结果判断机械或液压原因。

一、总成剖面与主要部件

变矩器、油泵、齿轮组、离合器、制动器和自由轮的布置决定了动力传递路径，也决定拆装及间隙检查顺序。

二、各前进挡与倒挡动力流

各挡位使用不同的换挡元件组合。比较相邻故障挡位是否共用某个离合器或制动器，可帮助定位内部泄漏、磨损或机械损坏。

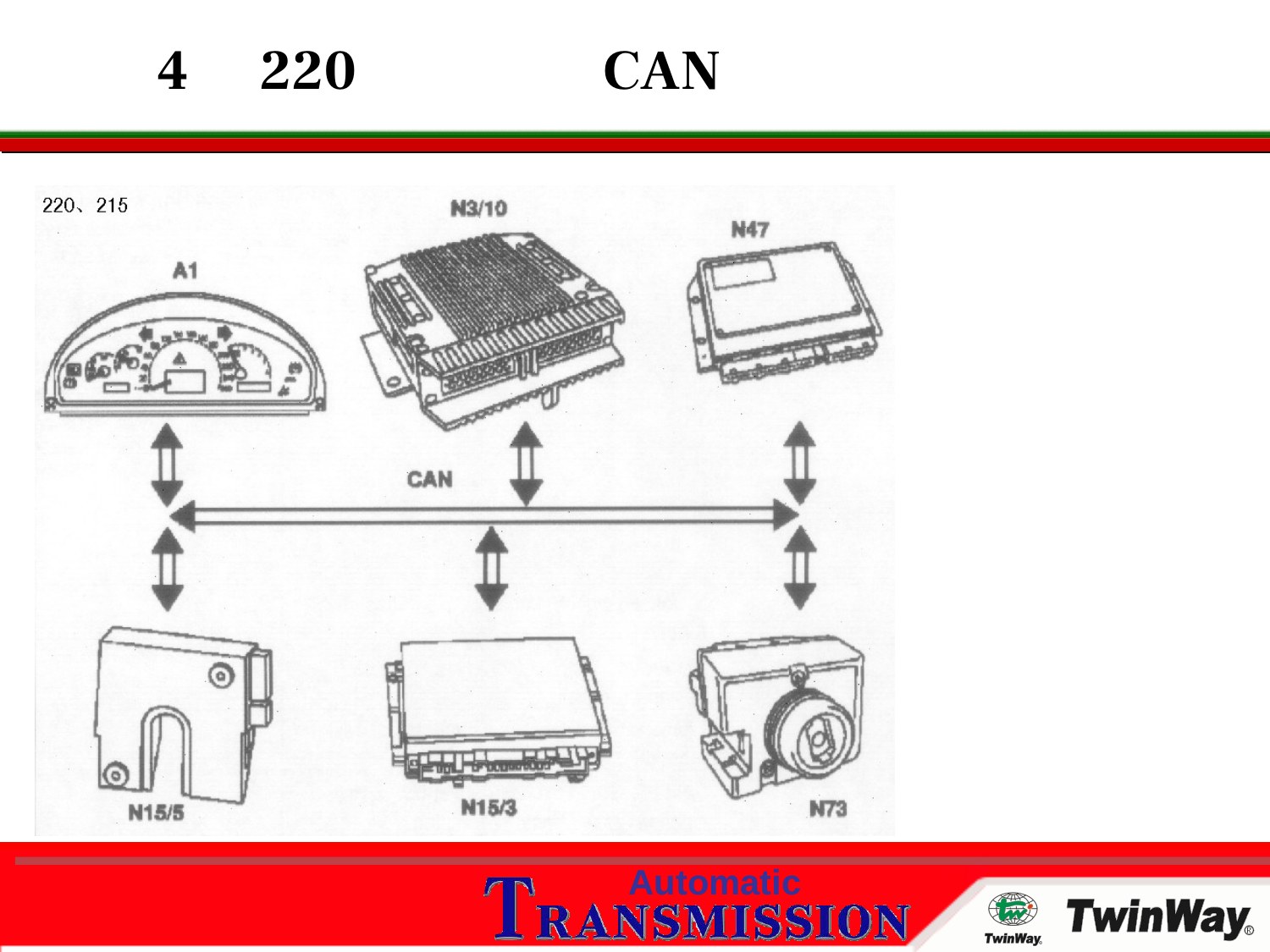

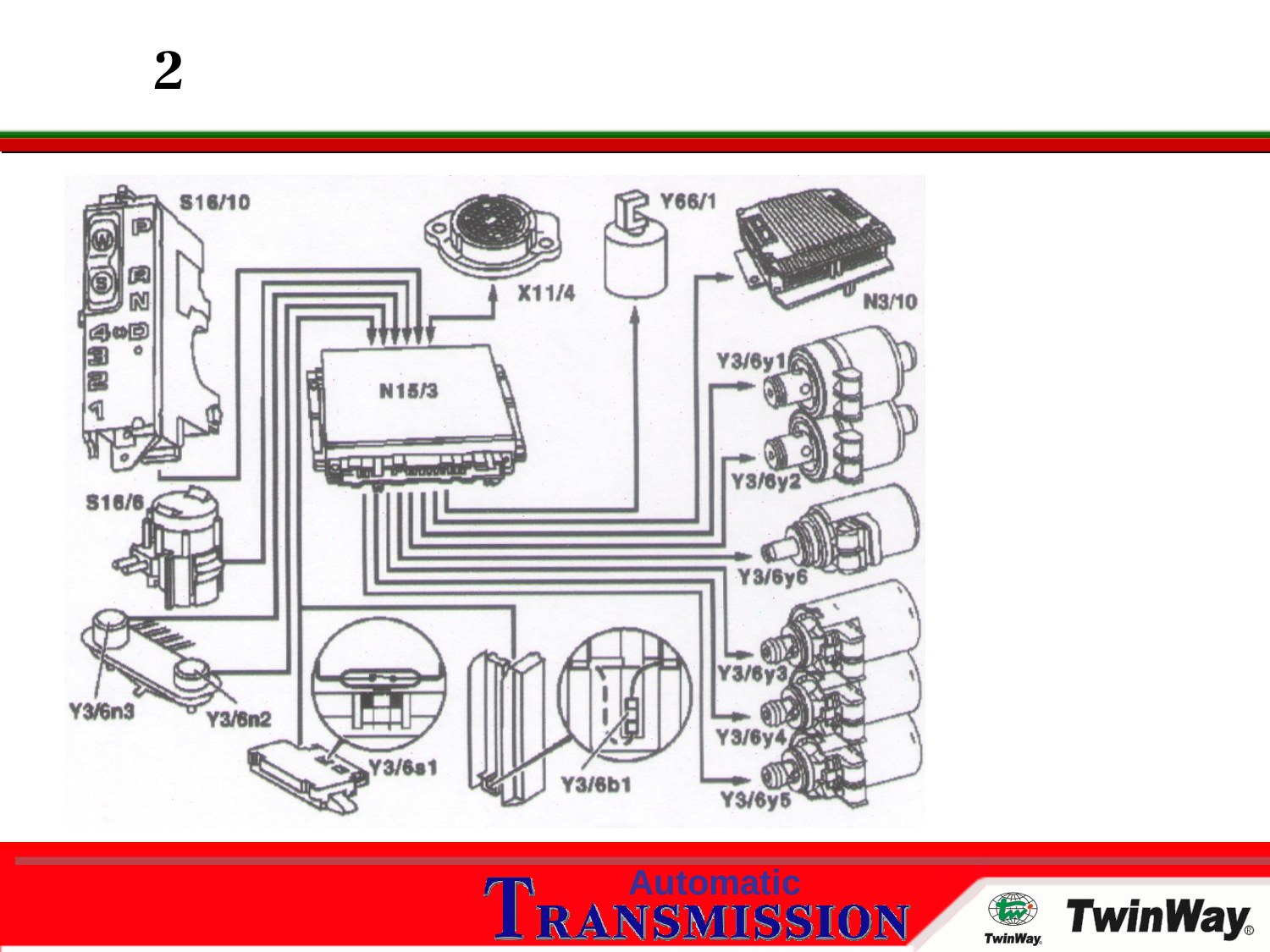

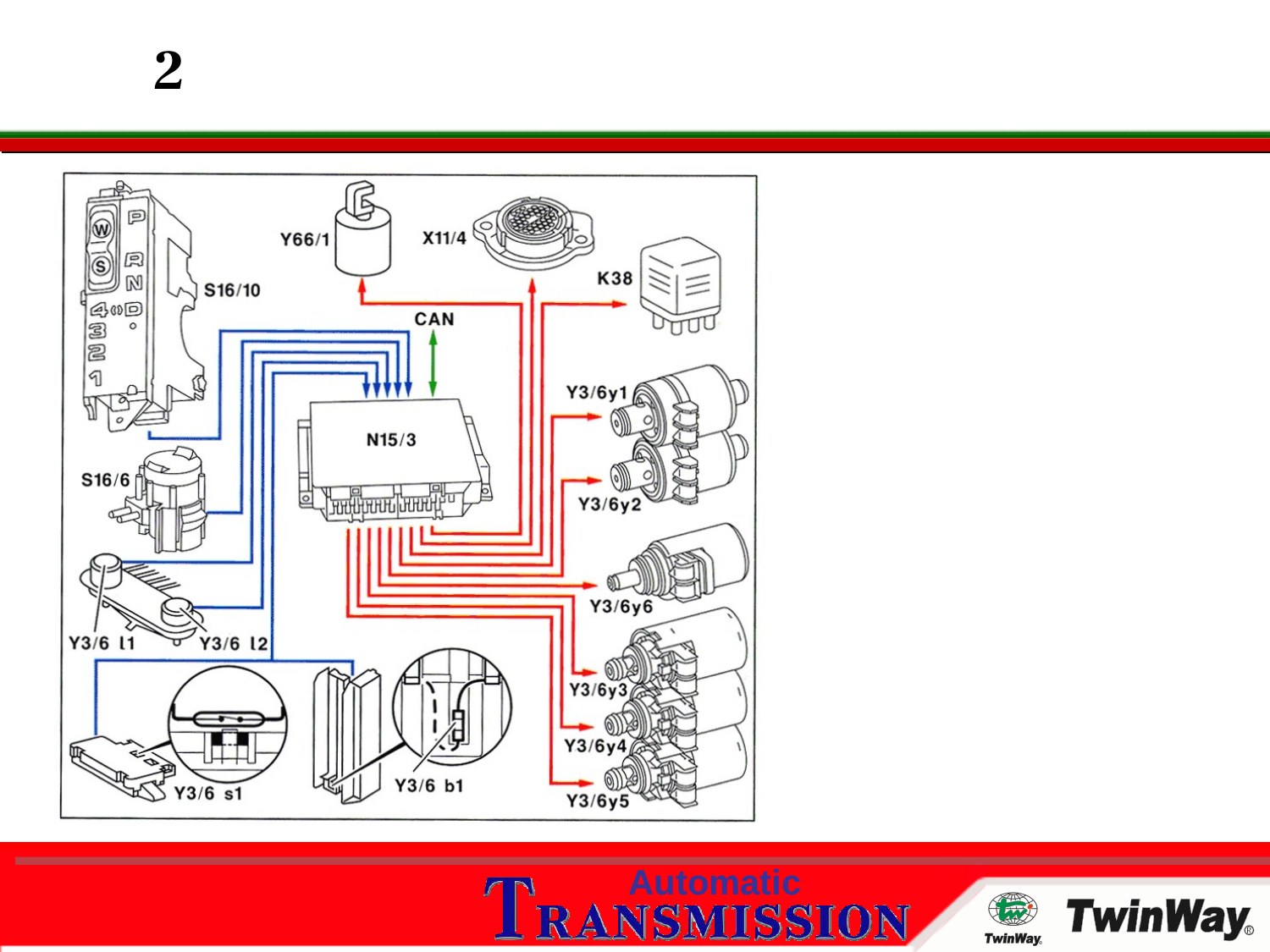

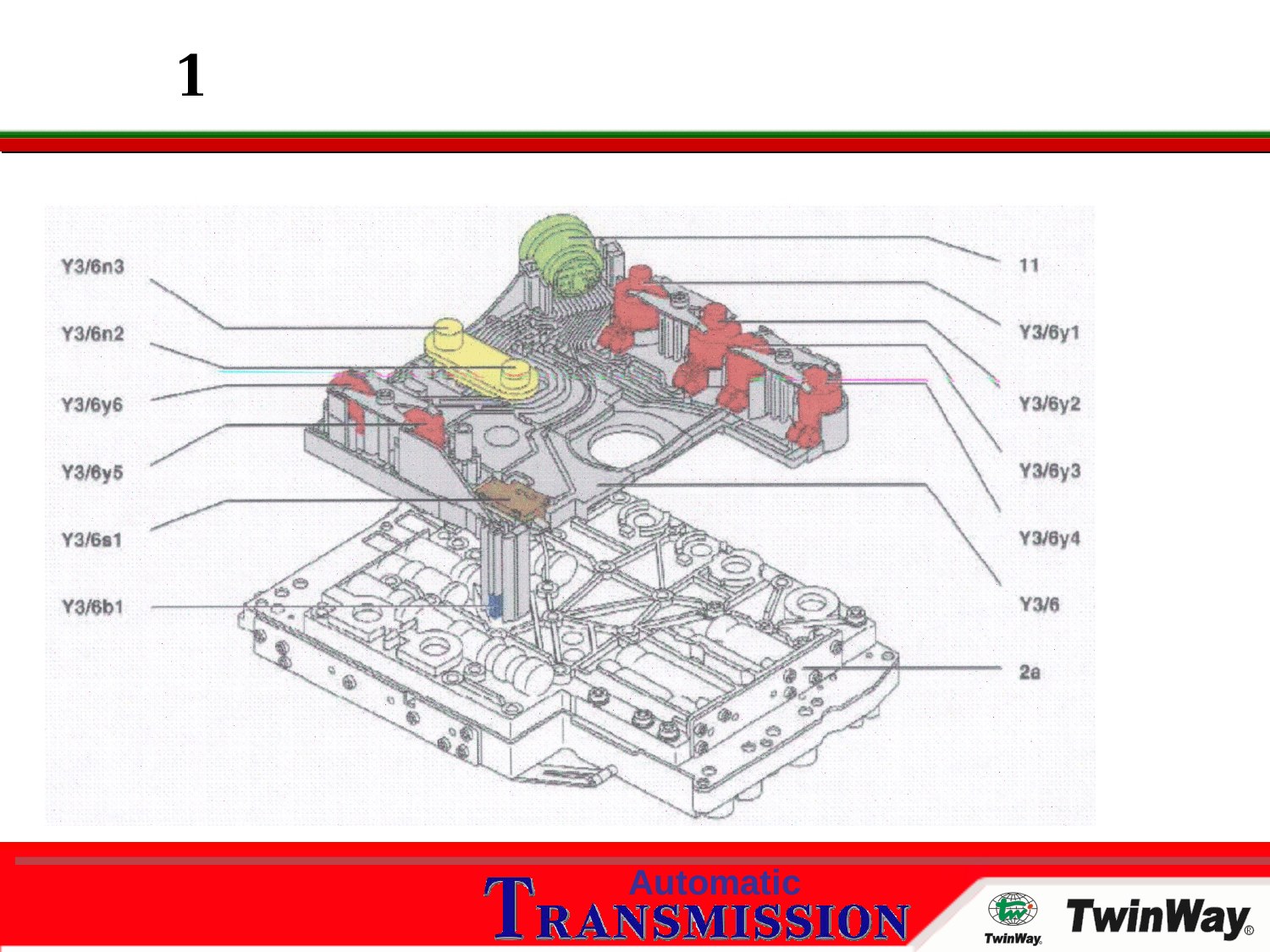

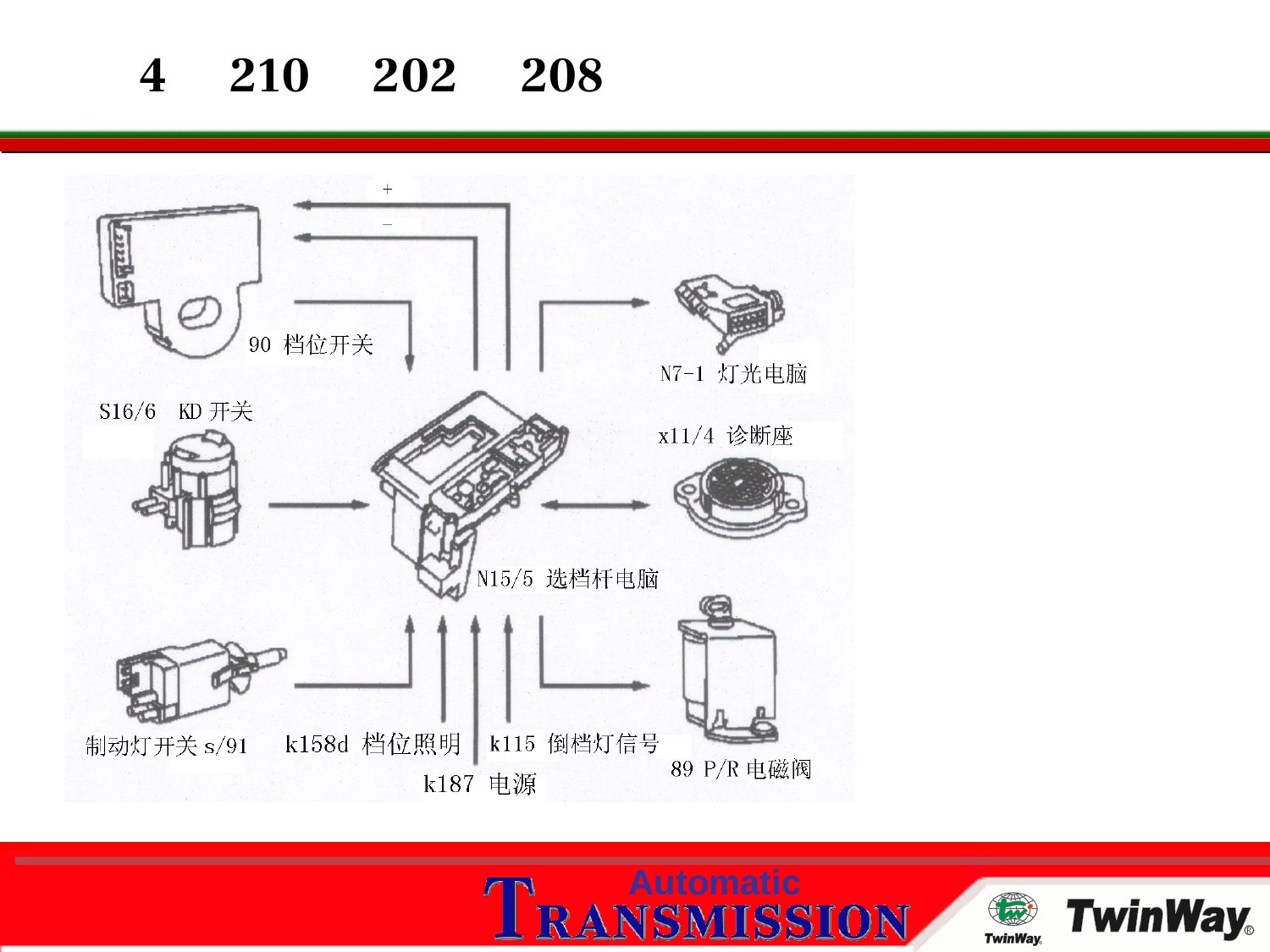

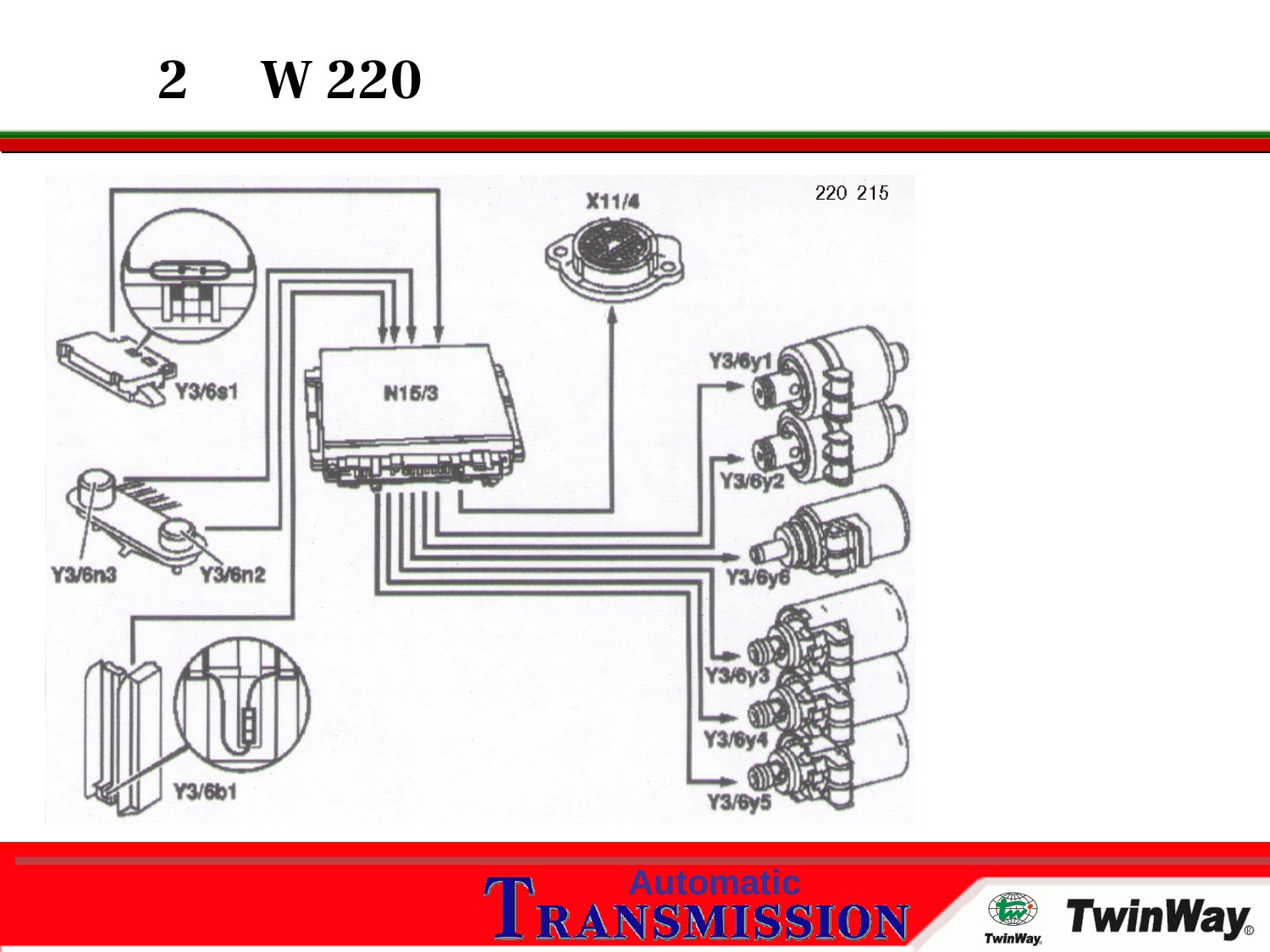

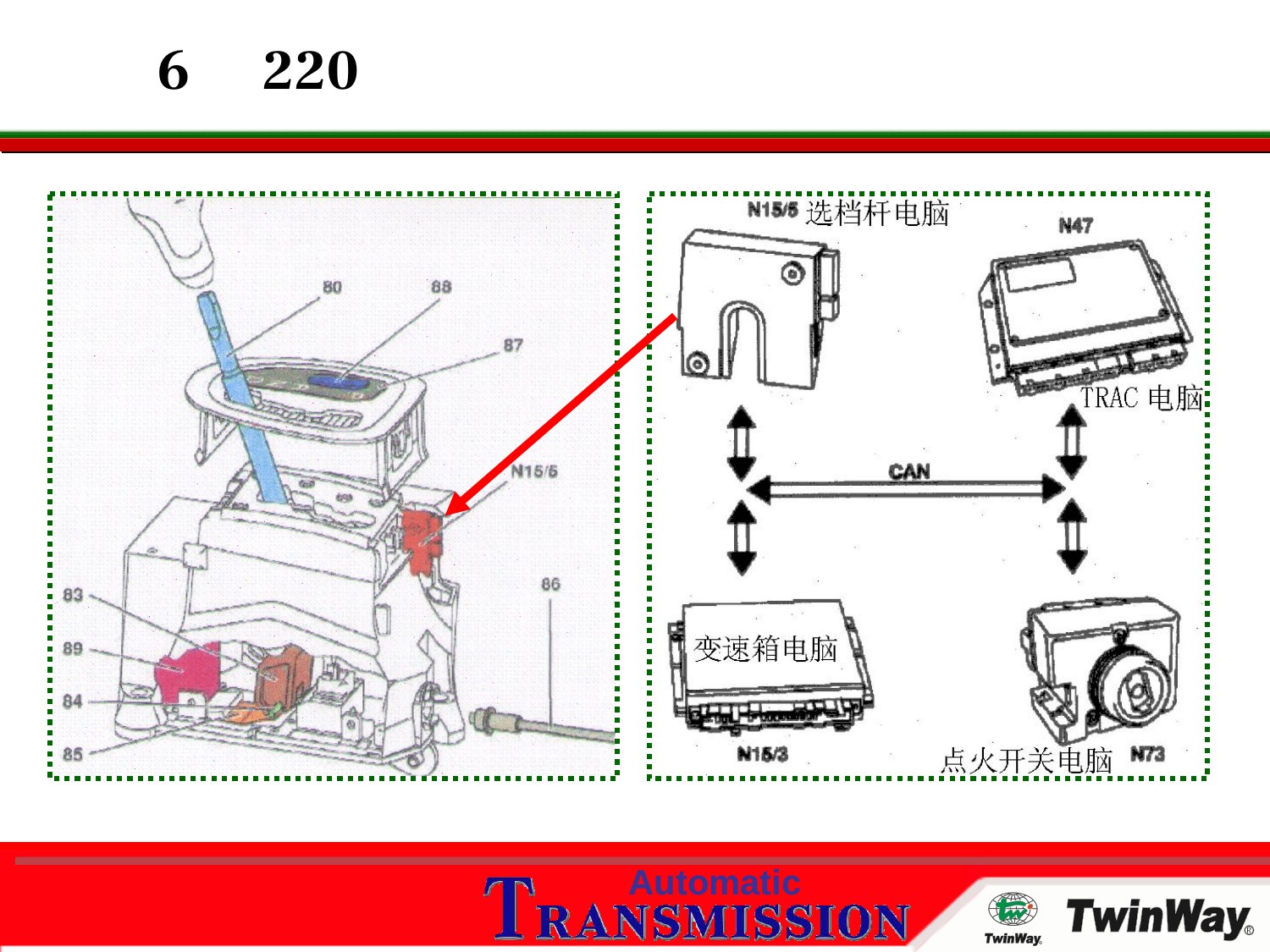

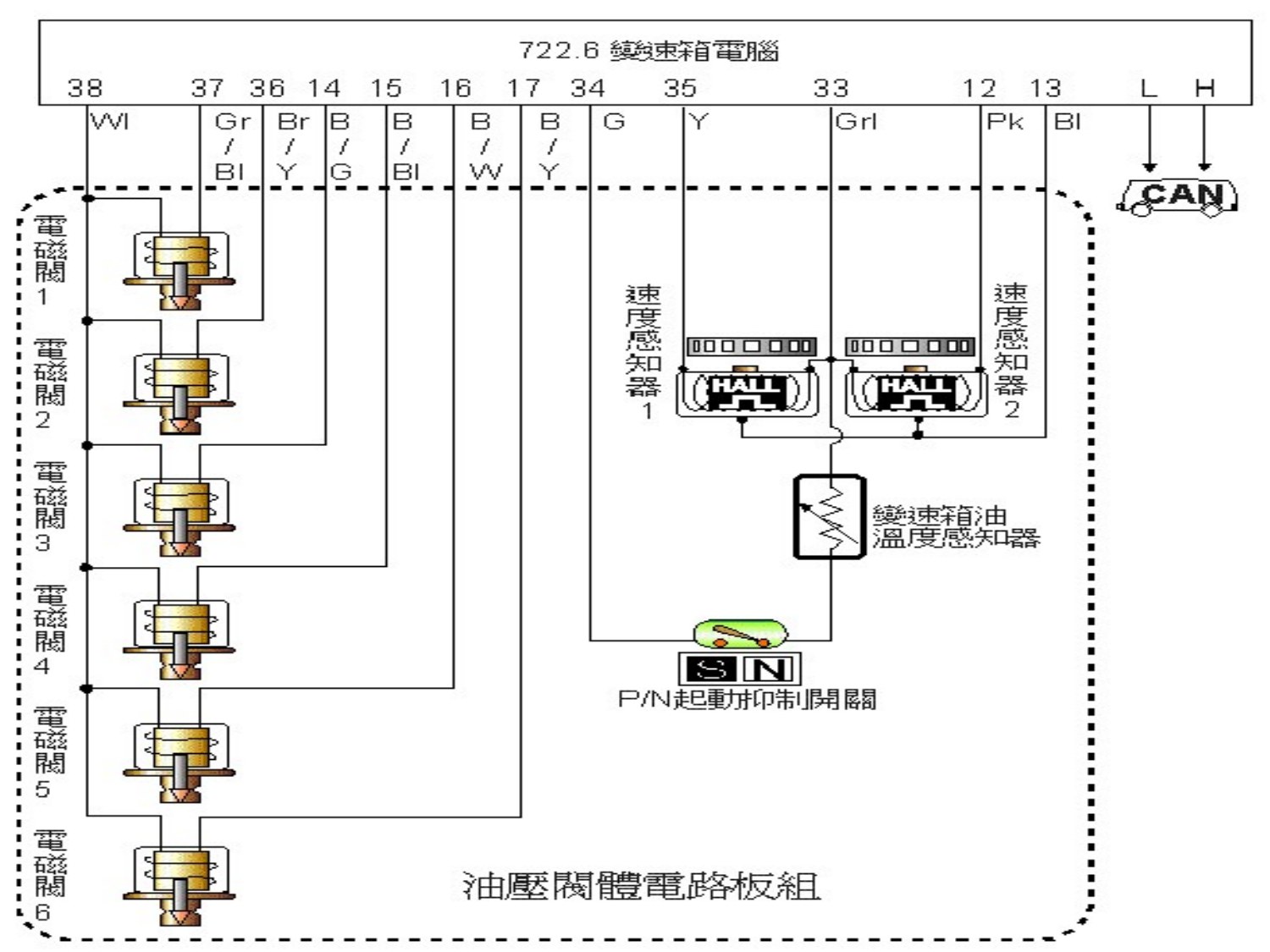

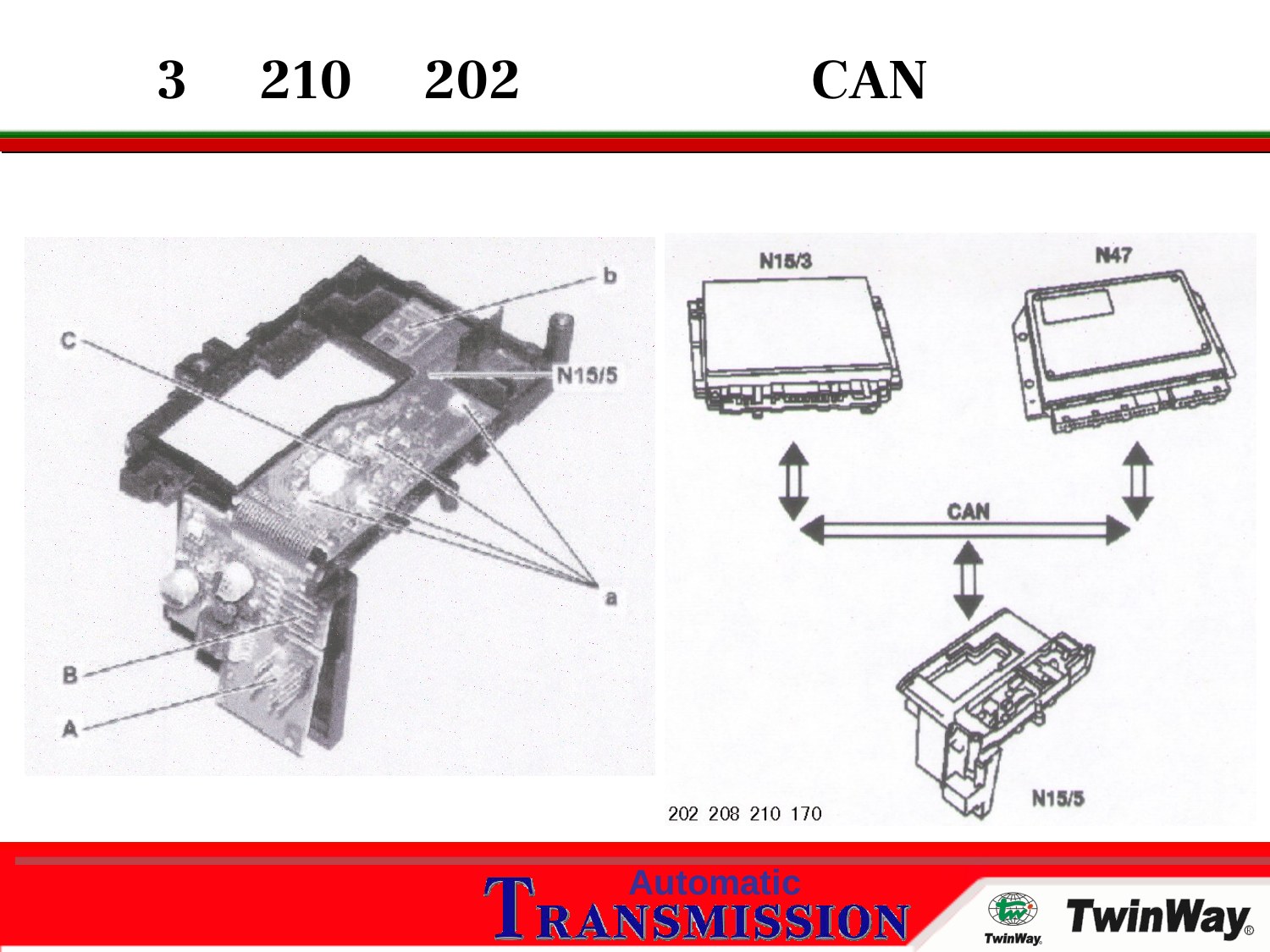

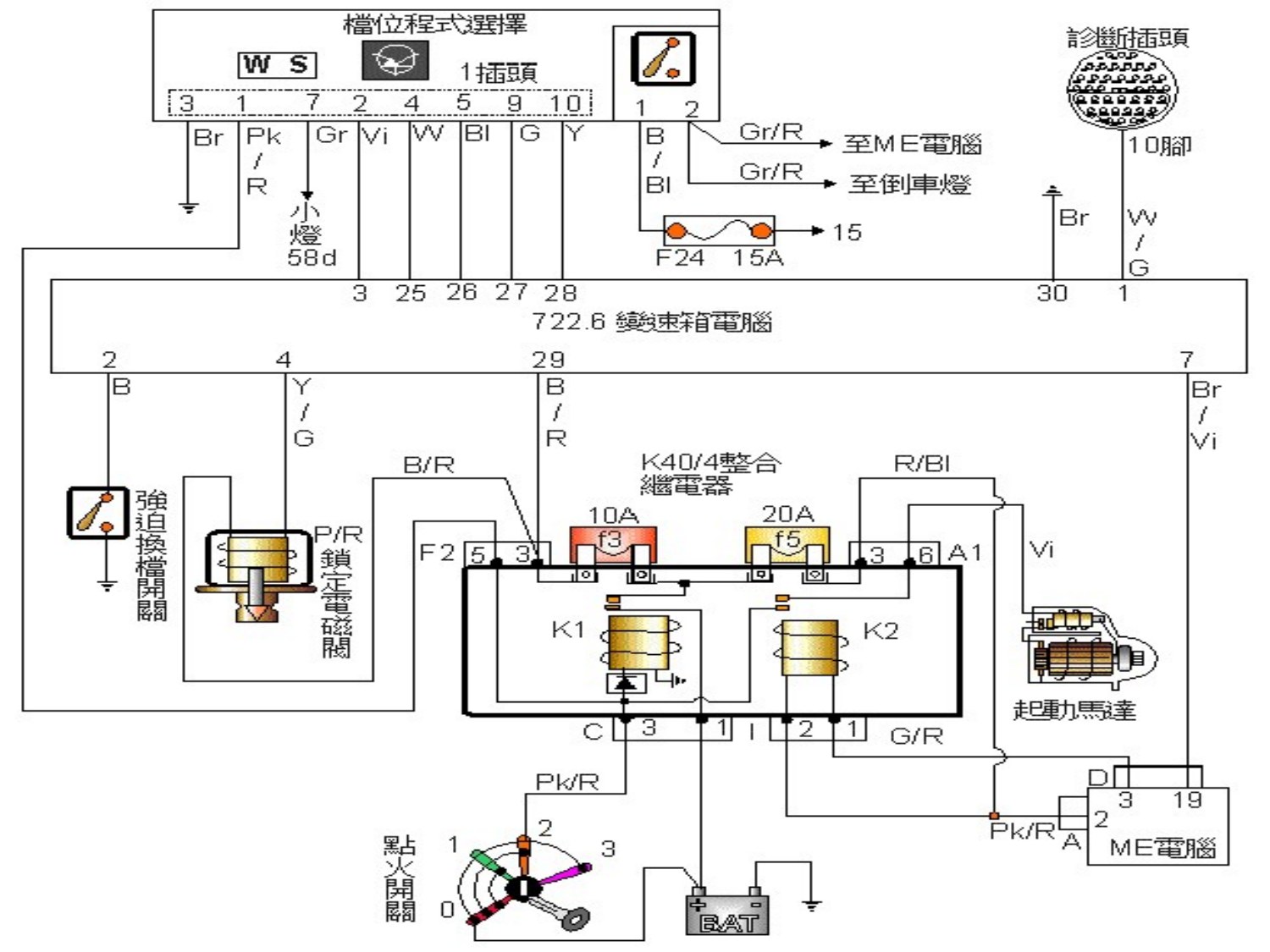

三、电子液压换挡控制

换挡期间，待接合元件压力逐步上升，待分离元件压力同步下降。控制偏差会表现为转速上扬、拖挡、冲击或换挡时间过长。

维修诊断使用要点

• 先核对VIN、车型代码、变速箱型号、生产日期和车辆装备。
• 拆装或清除数据前，保存故障码、冻结帧、适配值和关键实际值。
• 检查油液时使用规定型号，并严格执行对应的油温与液位流程。
• 把机械动力流、液压压力和电子控制结果相互对照，不能仅凭单一报码换件。
• 维修后完成规定的初始化、学习、路试和泄漏复查。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
