本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI82.85-P-052181，版本1 |
|---|---|
| 功能组 | 82.85 导航系统和通信系统 （CNS、ICS、COMAND、FleetBoard） |
| 日期 | 2011-08-18 |
| 适用范围 | 车型 171、164、251、169、245、211、219，带 Au- dio 20 CD（代码 510 或 523）以及带代码 809、800 或 801（NTG2.5） 车型 203.7，带 Audio 20 CD（代码 510 或 523）和代码 044 车型 463，带 Audio 20 CD（代码 EF5） |
一、故障现象与投诉条件
Audio 20 CD（A2）在更换后无法诊断且无法运行。Audio 20 CD（A2）是翻新件以索引 80 购得。
二、原通告列出的可能原因
障。
提示：
以下零件号的部件涉及此问题。
A 203 900 00 00 / 80
A 171 900 01 00 / 80
A 171 900 02 00 / 80
A 219 900 07 00 / 80
A 219 900 08 00 / 80
A 164 900 19 01 / 80
A 169 900 20 00 / 80
A 169 900 21 00 / 80
A 251 900 50 00 / 80
A 203 900 01 00 / 80
A 164 900 20 01 / 80
三、检查与补救步骤
须通过索引 84 订购，接着通过 DAS / Xentry Diagnosis 进行试
运行。
提示：
除。
四、零件、操作与WIS参考
操作号与损坏代码
容 时间 损坏代码 提示
87100 F1

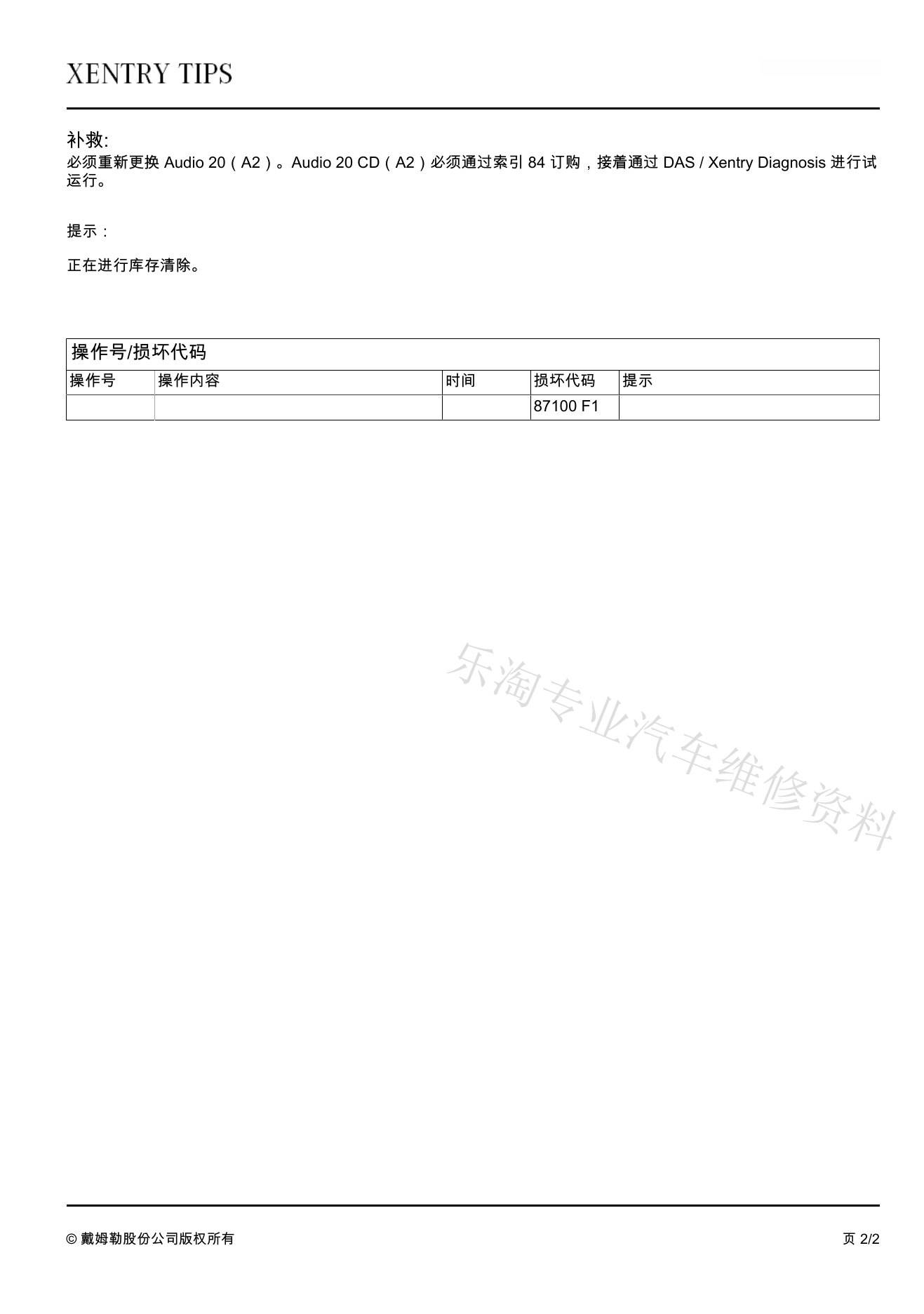

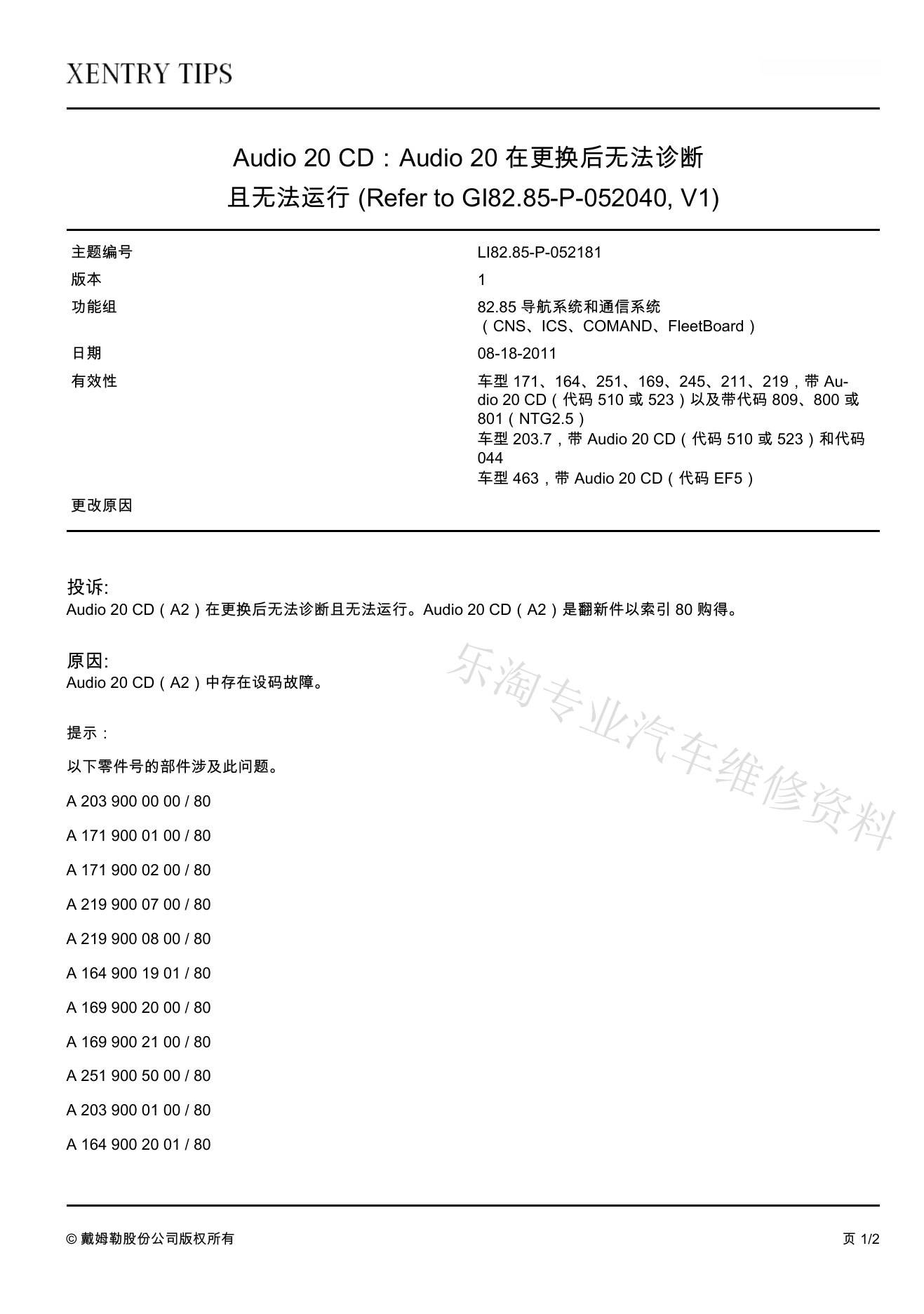

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
