摘要依据奔驰C217 S级双门轿跑维修介绍资料，保留114页原资料，整理发动机、7速变速箱、4MATIC、底盘网络、驾驶辅助、舒适与车身。

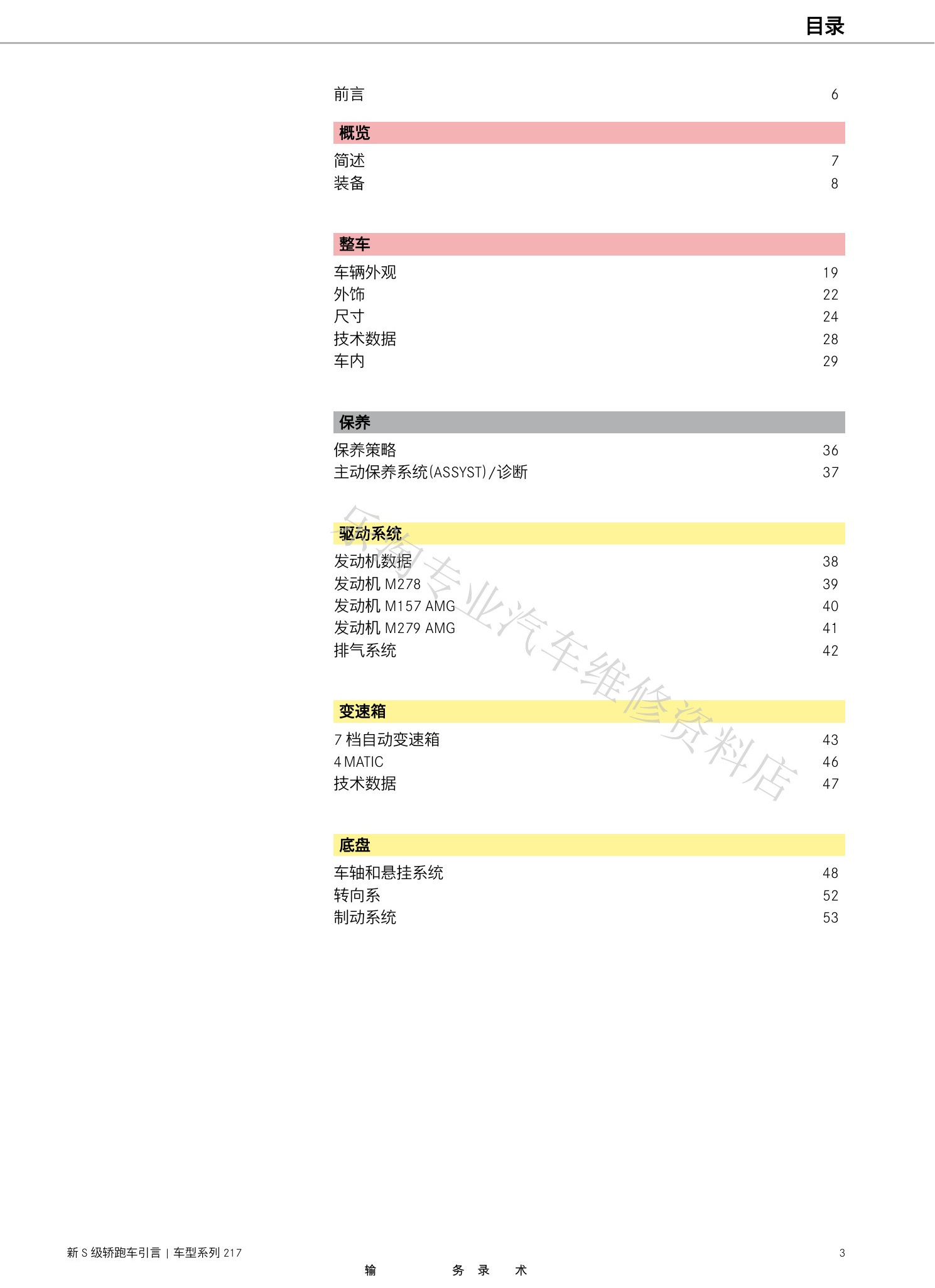

一、资料范围与技术状态

本资料介绍217系列新S级双门轿跑，技术状态对应2014年上市阶段，面向服务、维修和售后人员。

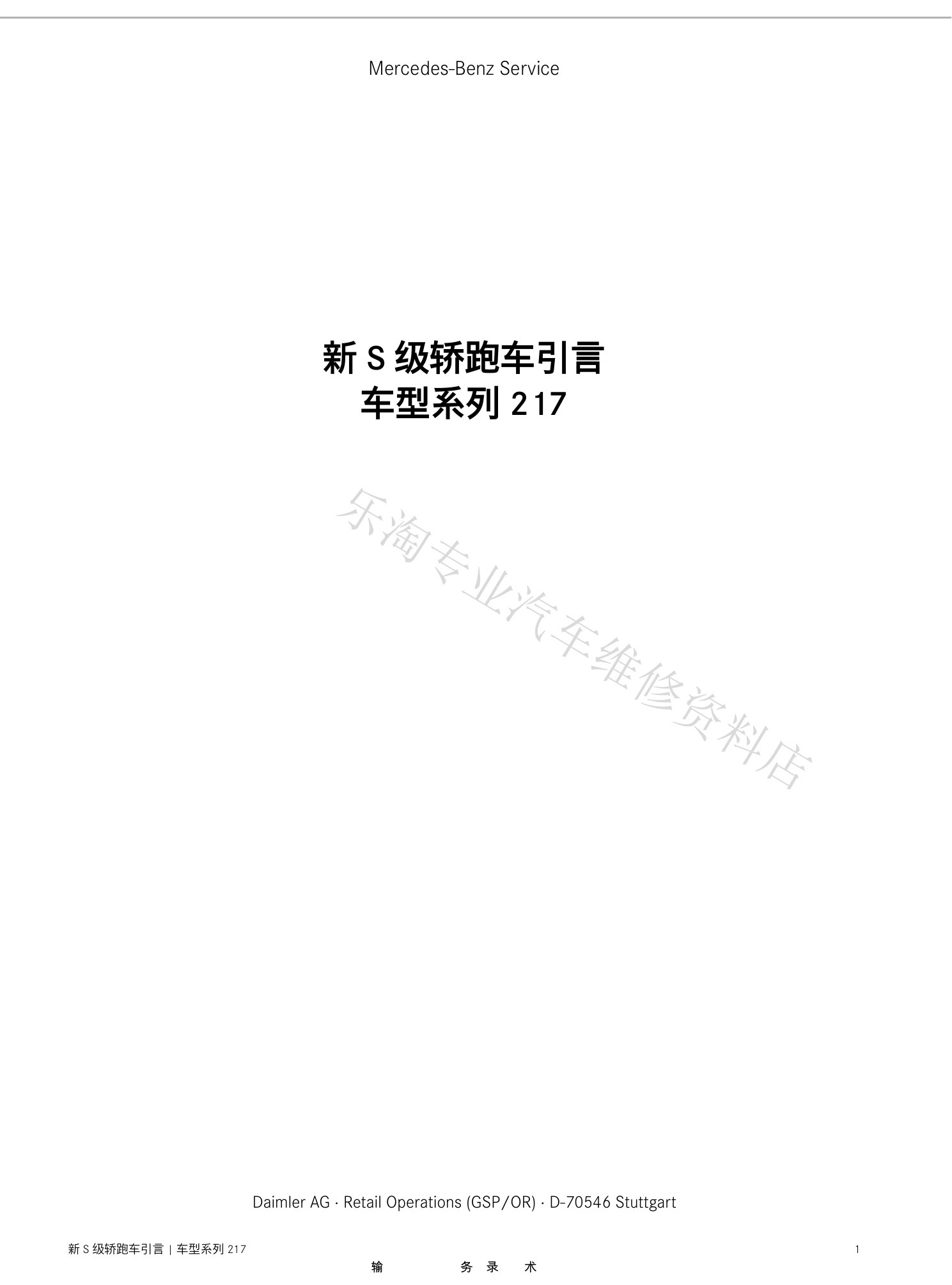

C217 S级双门轿跑维修介绍原第1页。

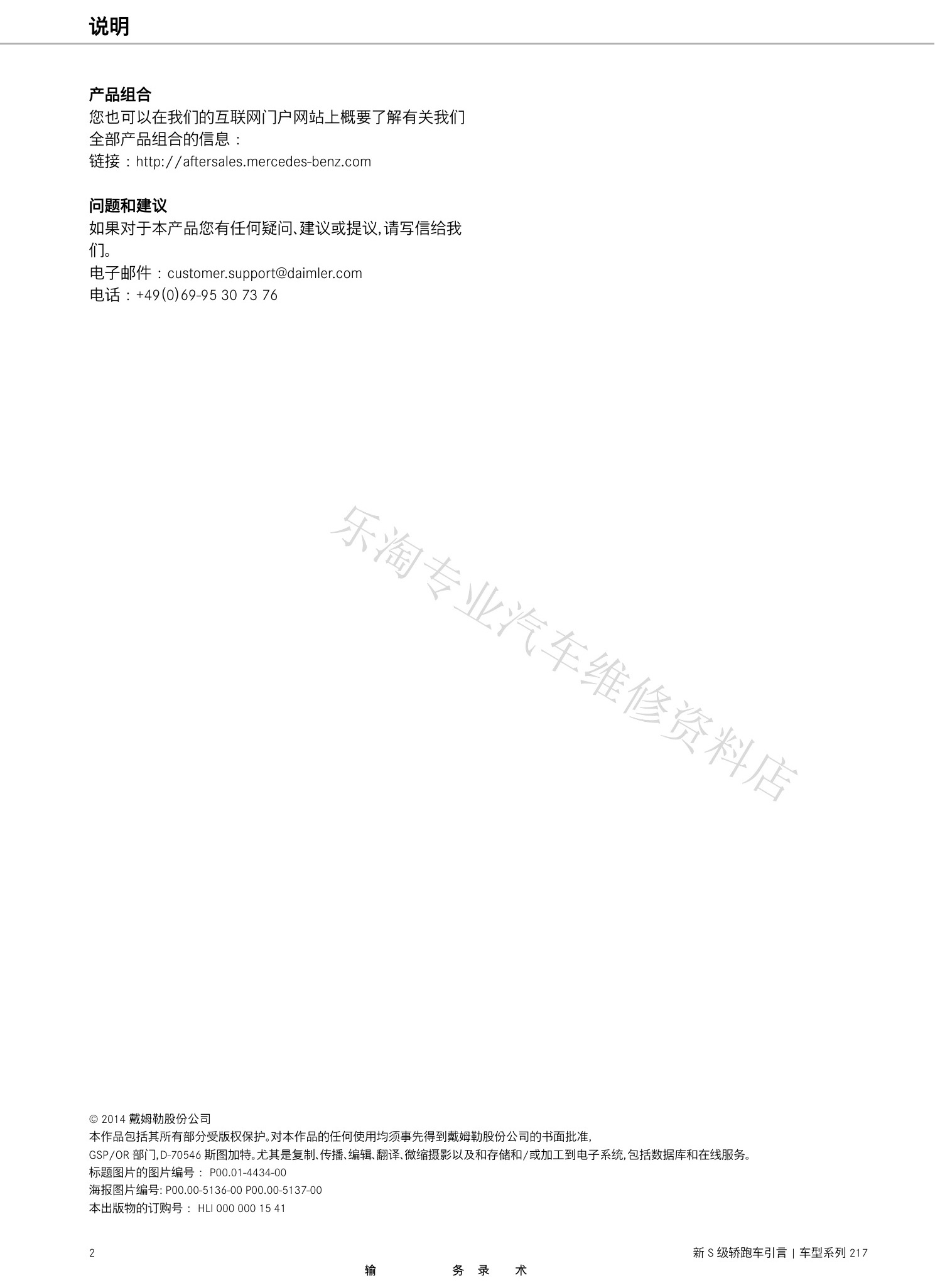

C217 S级双门轿跑维修介绍原第2页。
C217 S级双门轿跑维修介绍原第3页。
C217 S级双门轿跑维修介绍原第4页。

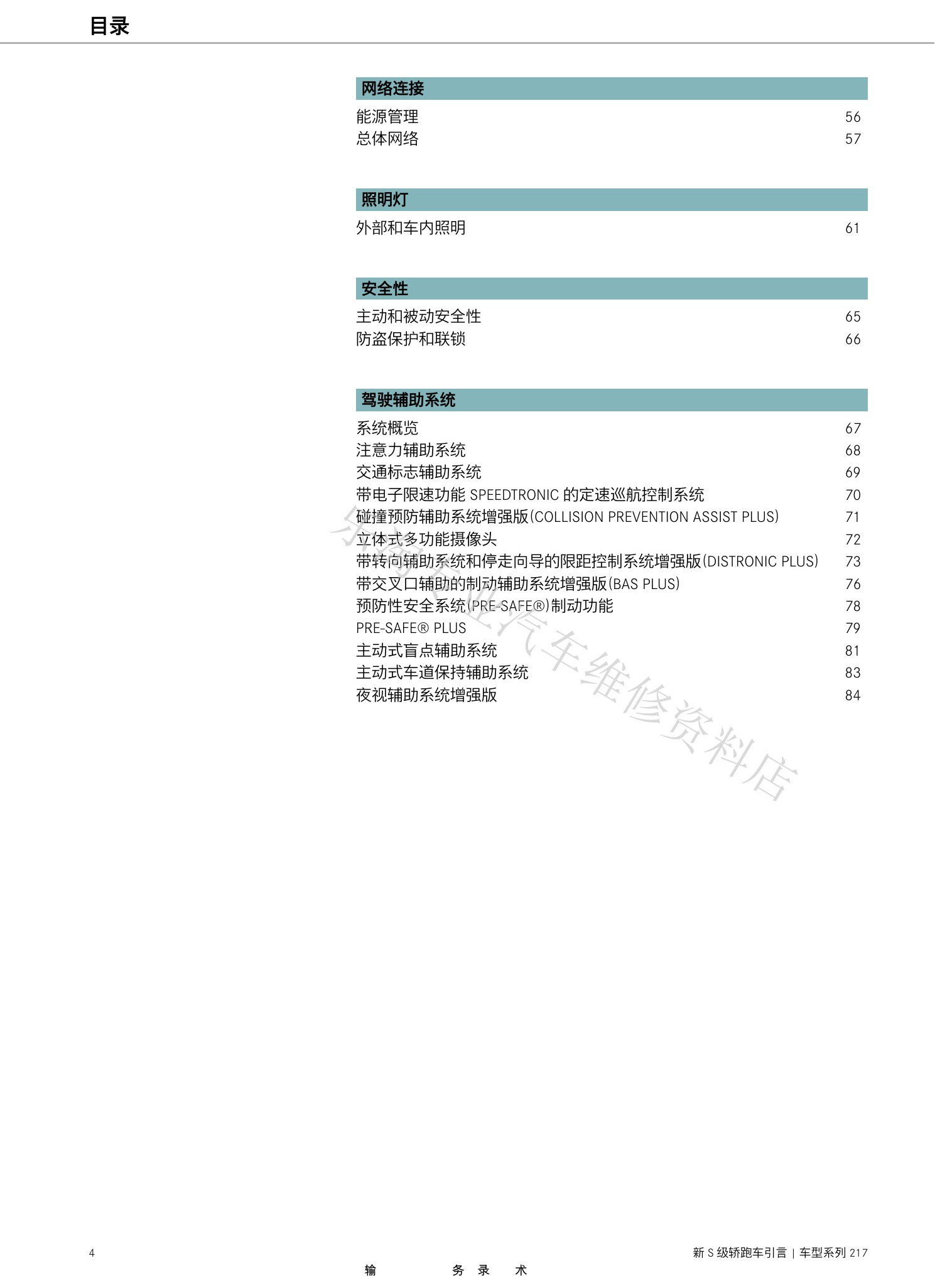

C217 S级双门轿跑维修介绍原第5页。

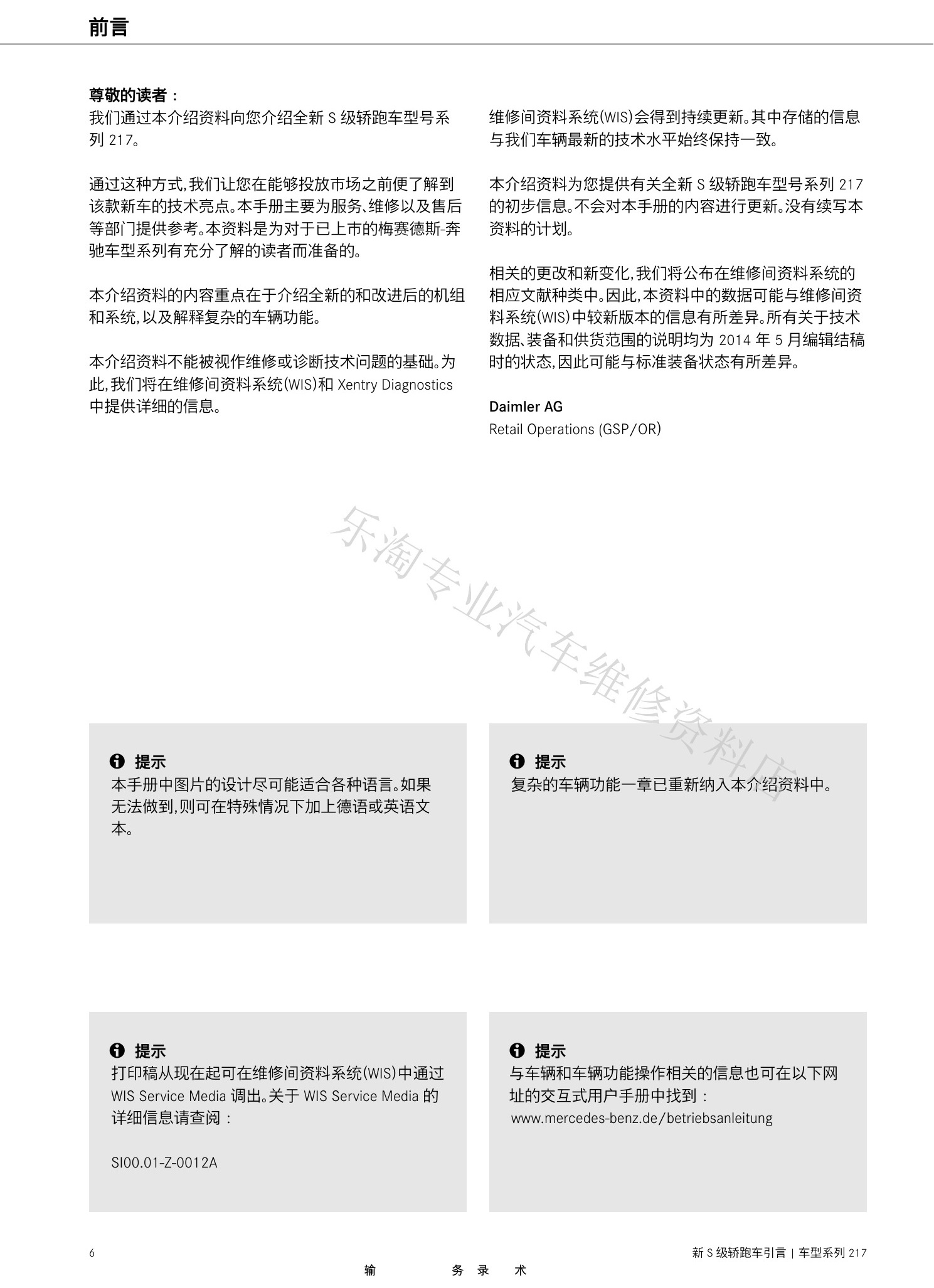

C217 S级双门轿跑维修介绍原第6页。

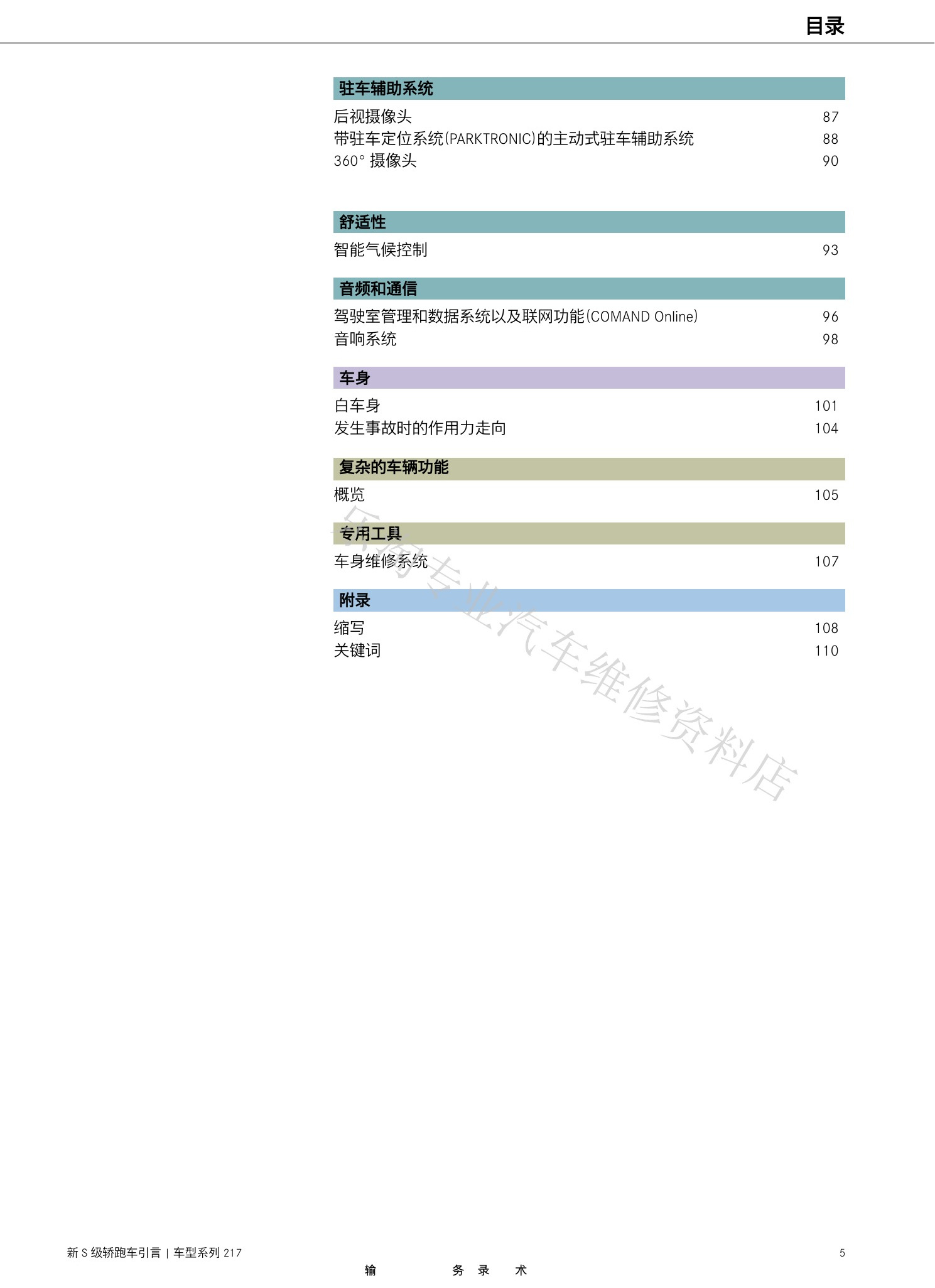

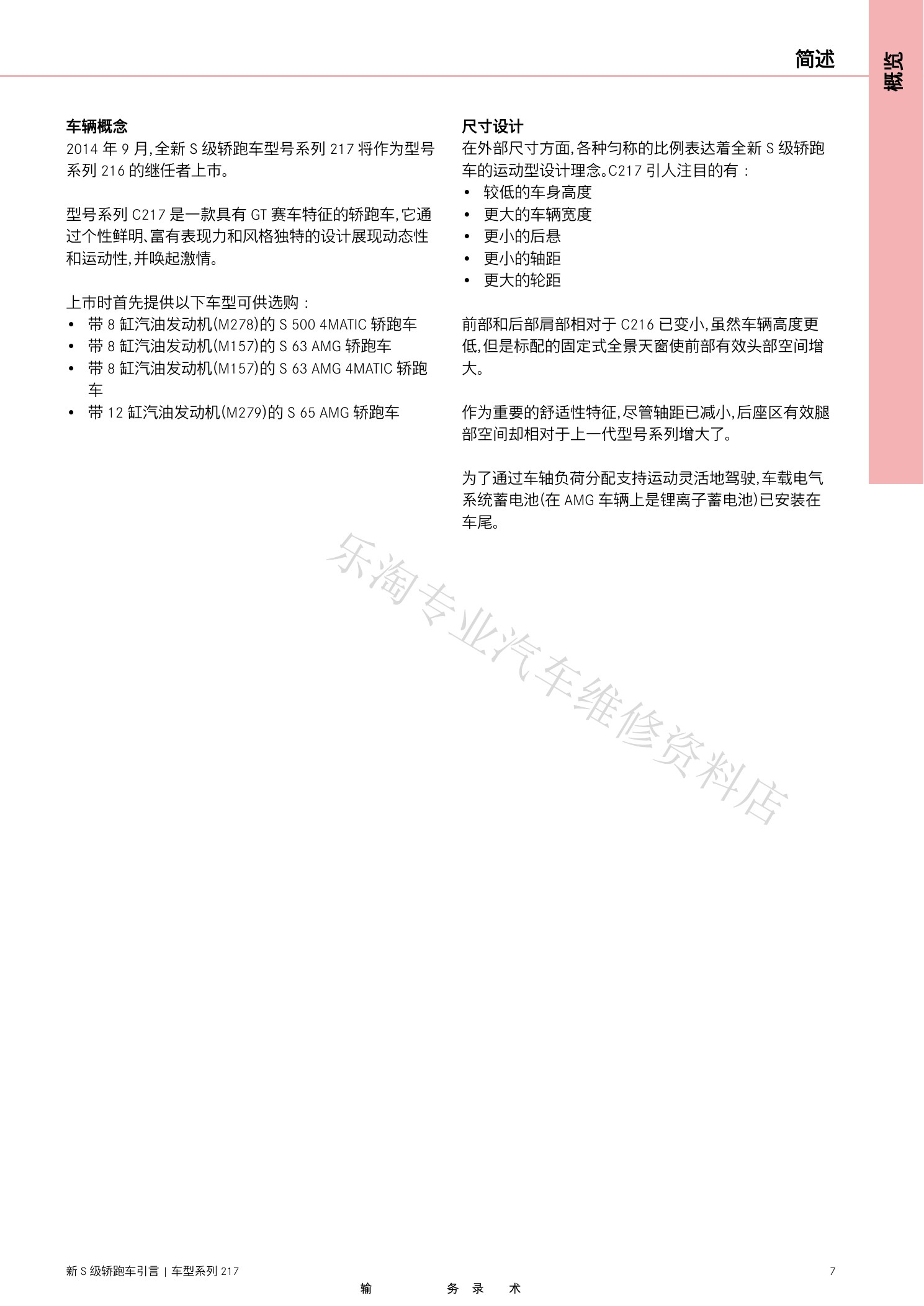

C217 S级双门轿跑维修介绍原第7页。

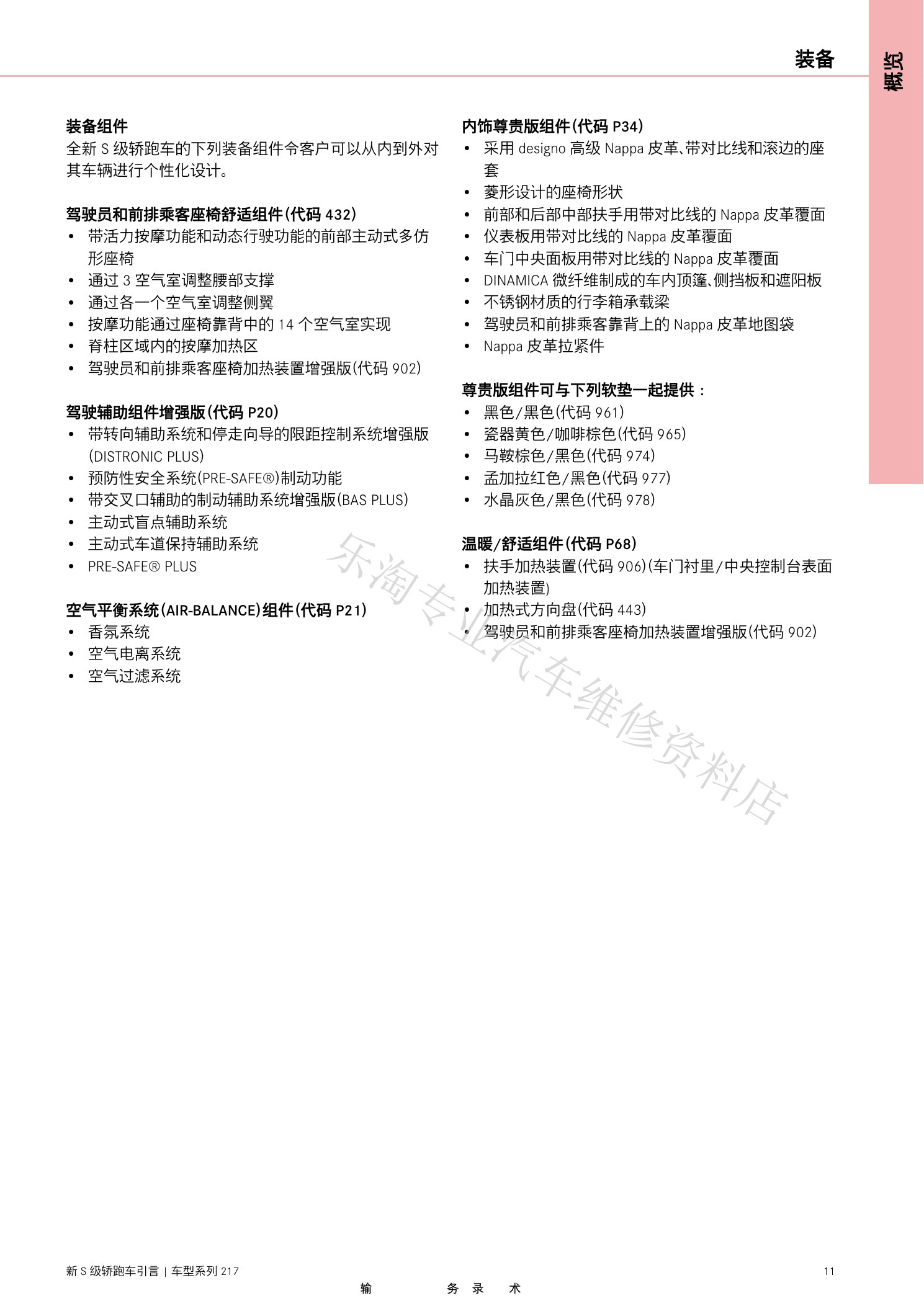

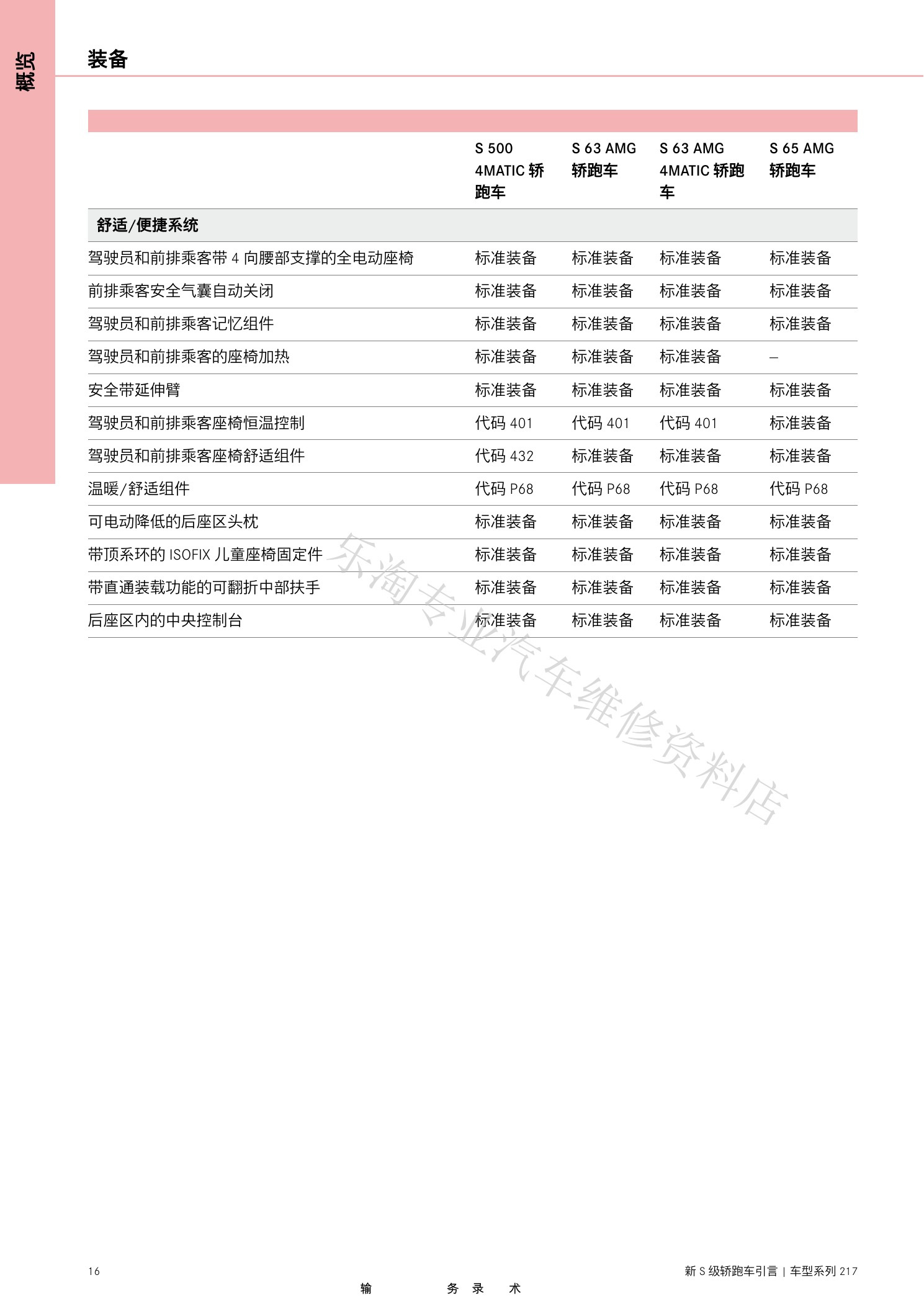

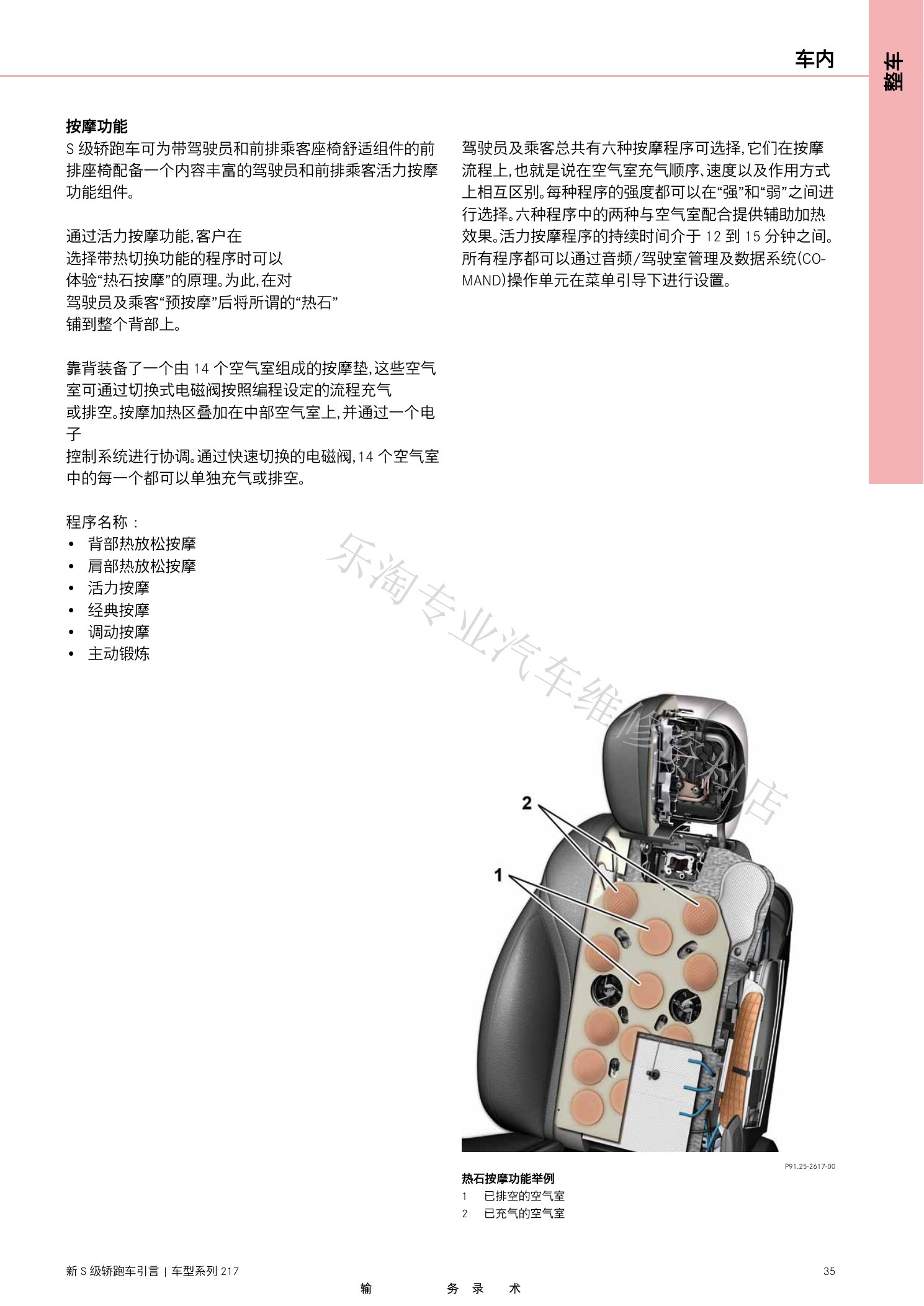

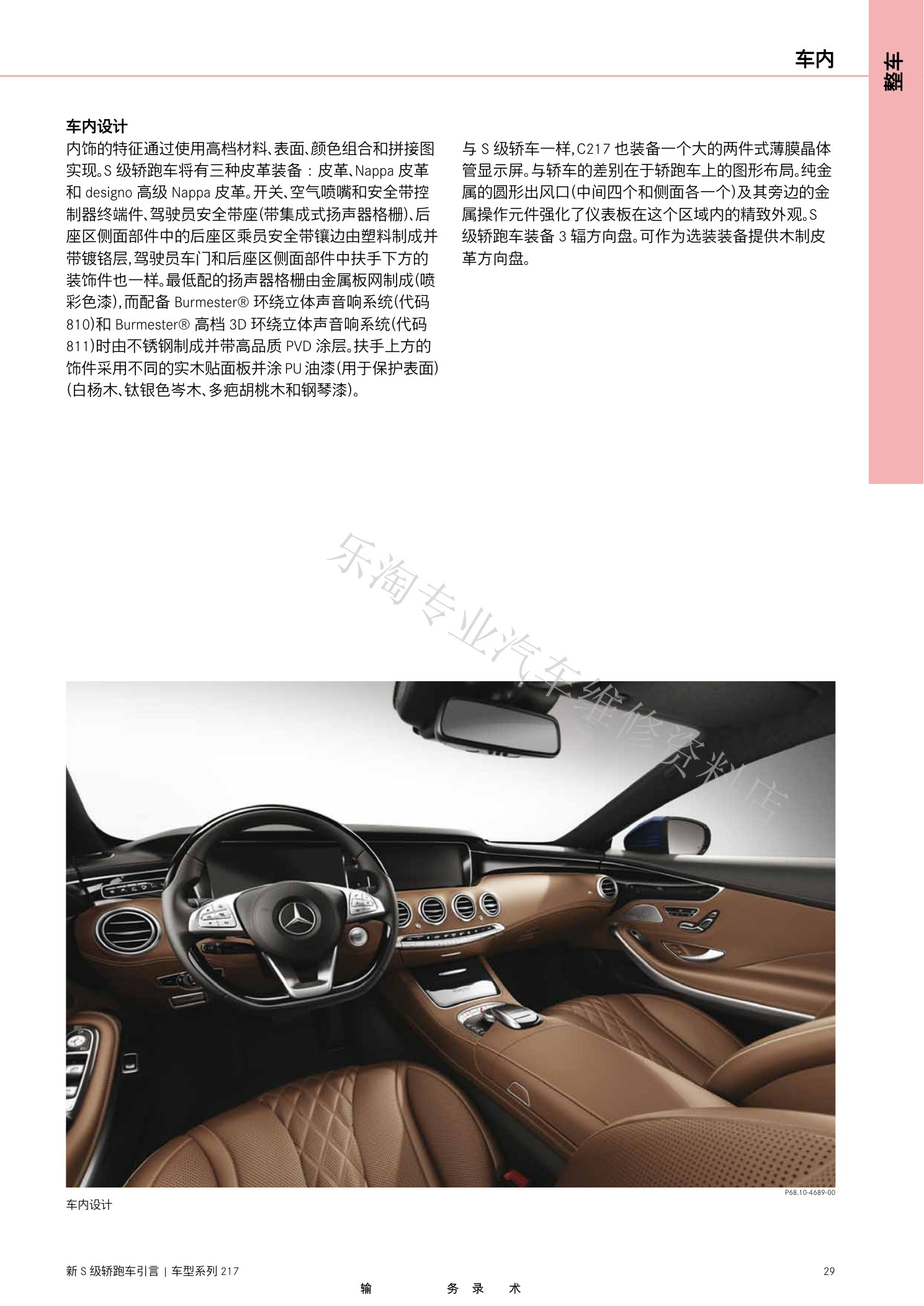

二、装备、整车与保养

概览和整车章节介绍主要装备、车辆外观、尺寸、技术数据、内饰，以及ASSYST保养和诊断。

C217 S级双门轿跑维修介绍原第8页。

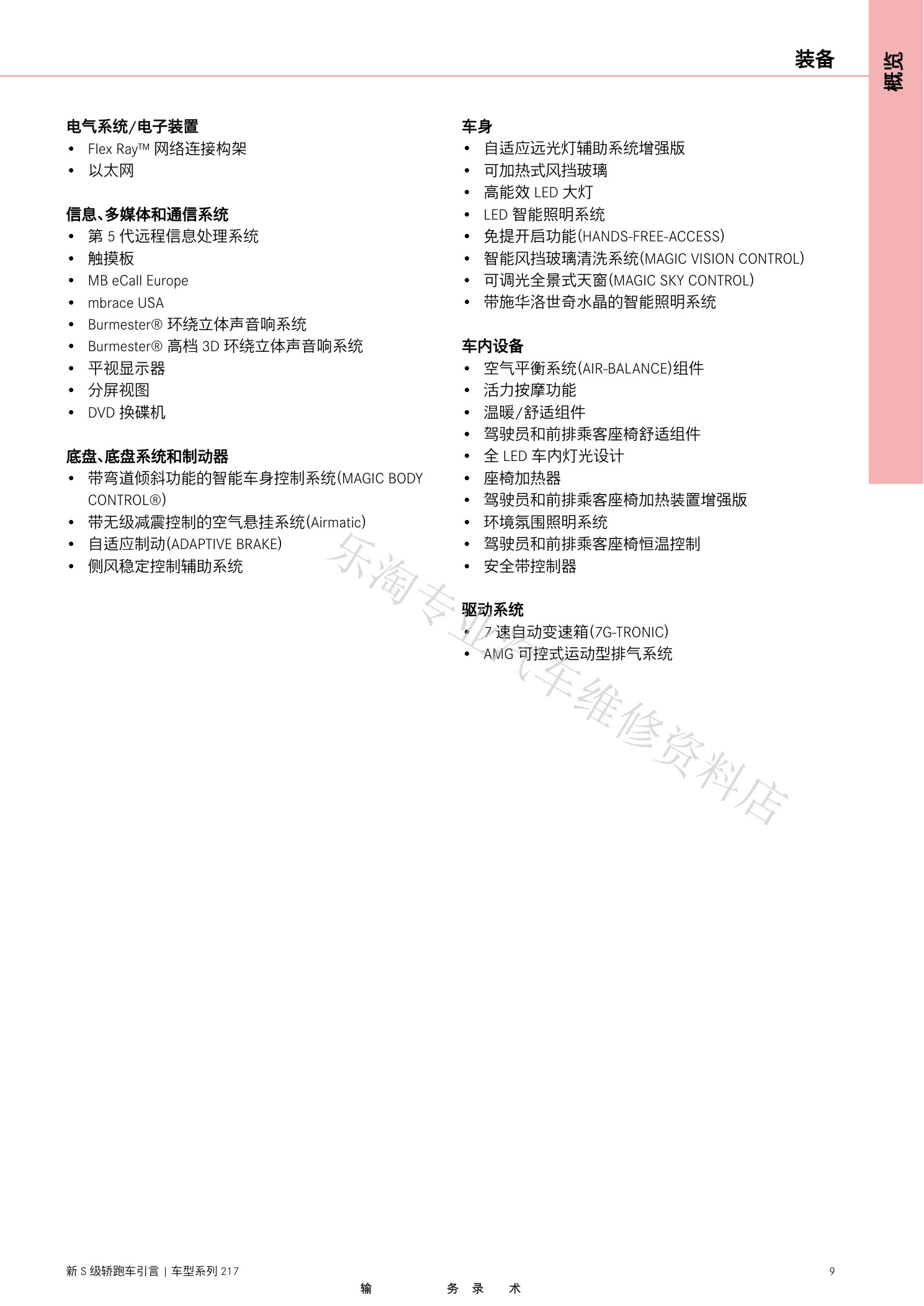

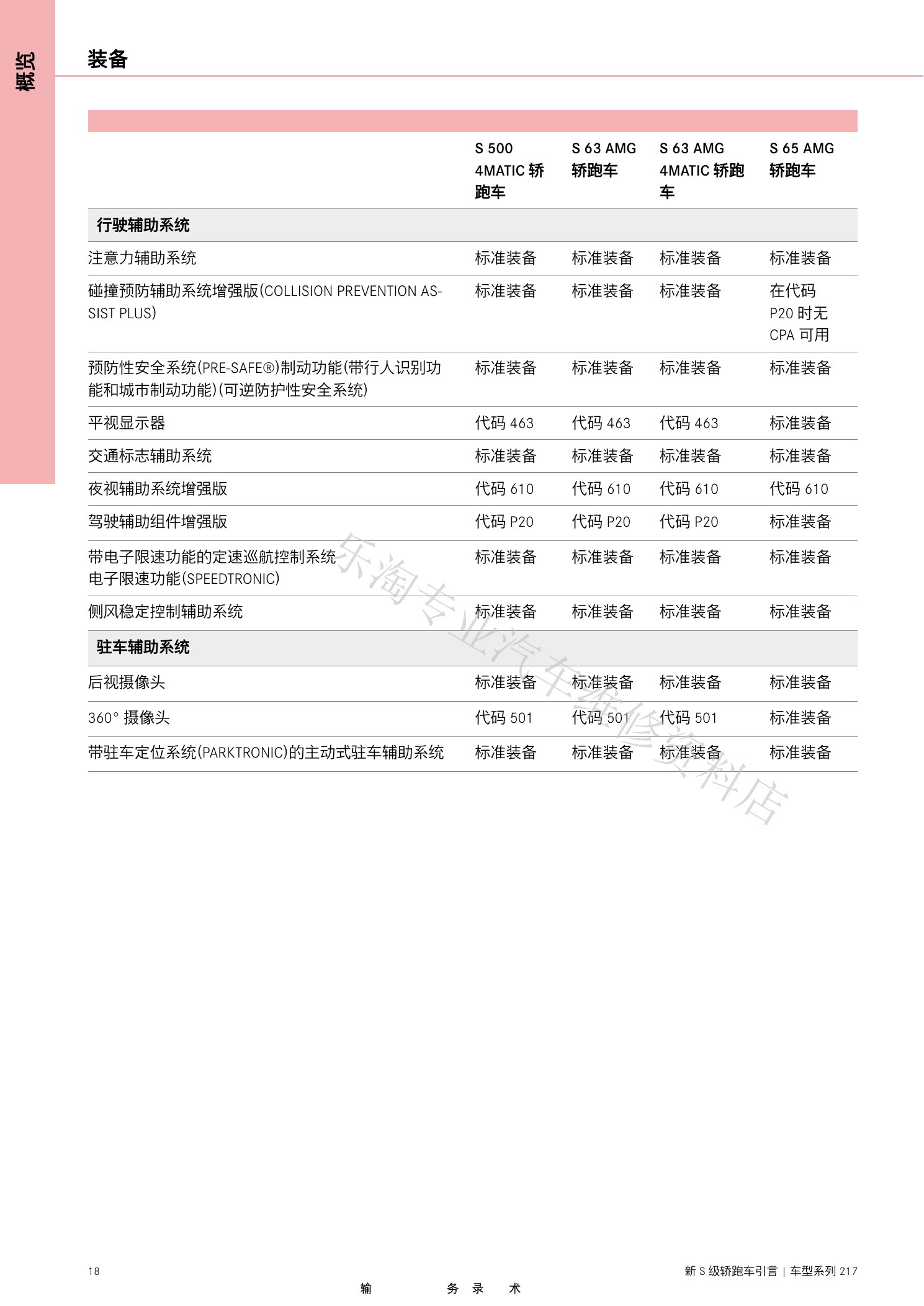

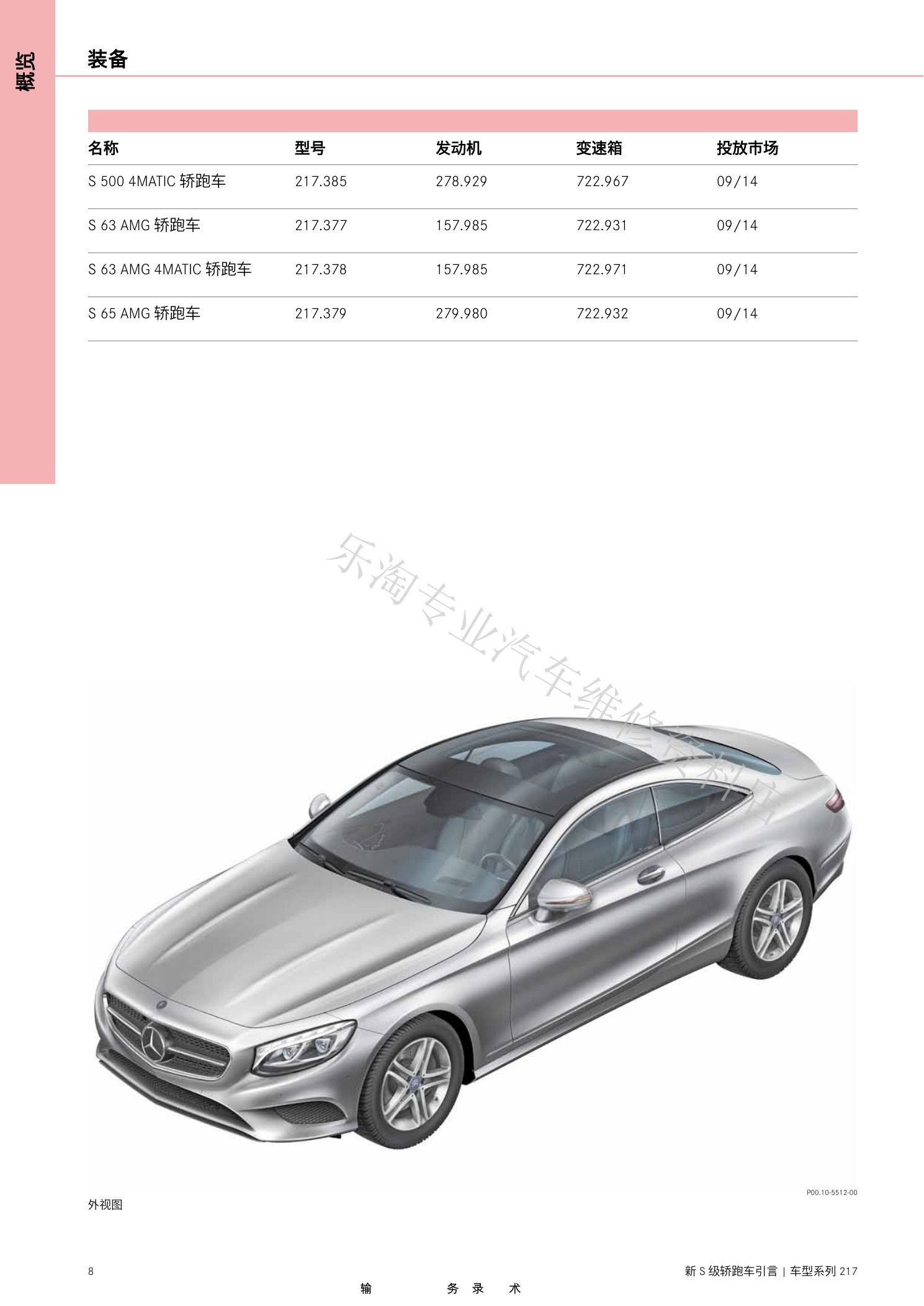

C217 S级双门轿跑维修介绍原第9页。
C217 S级双门轿跑维修介绍原第10页。
C217 S级双门轿跑维修介绍原第11页。

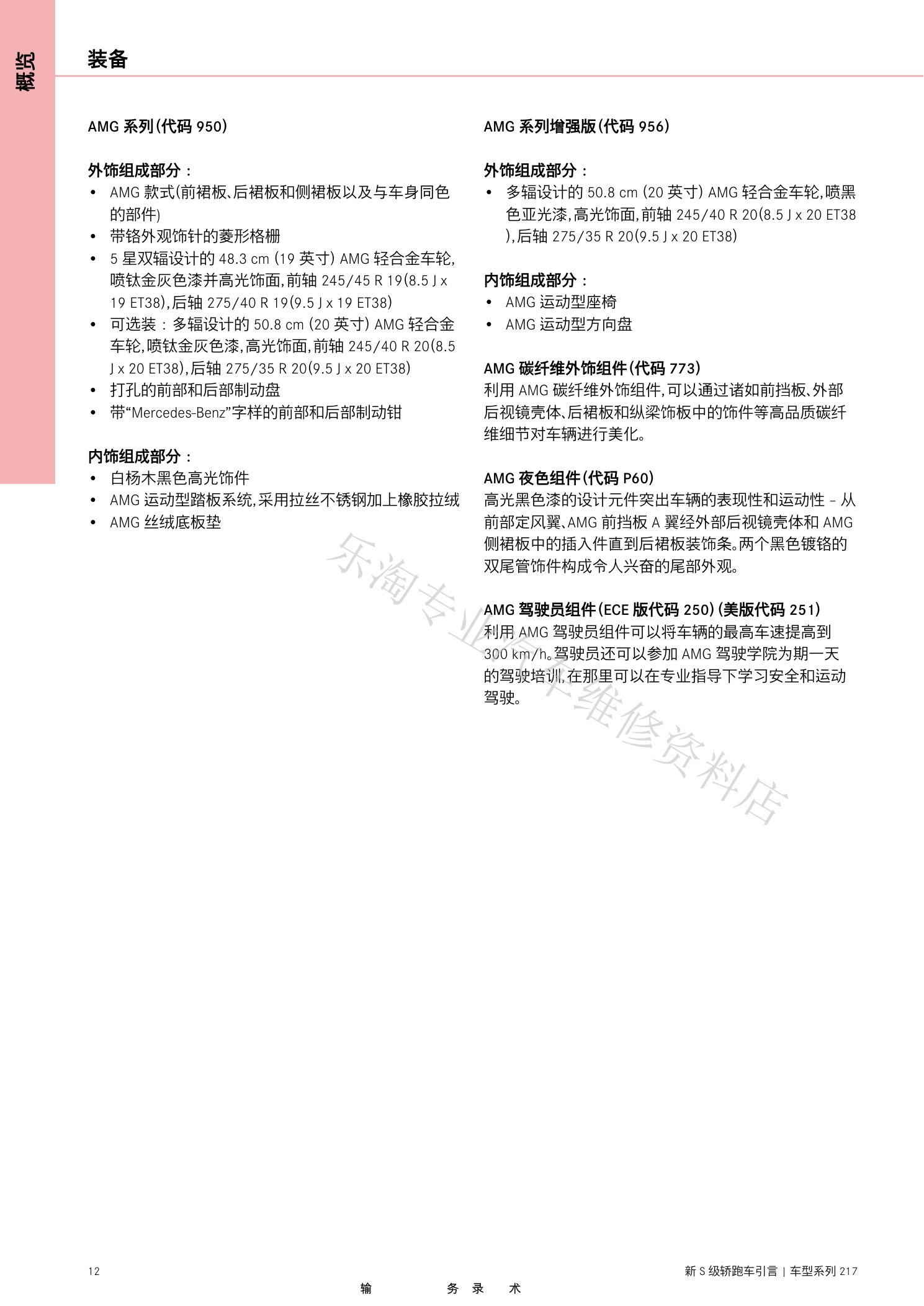

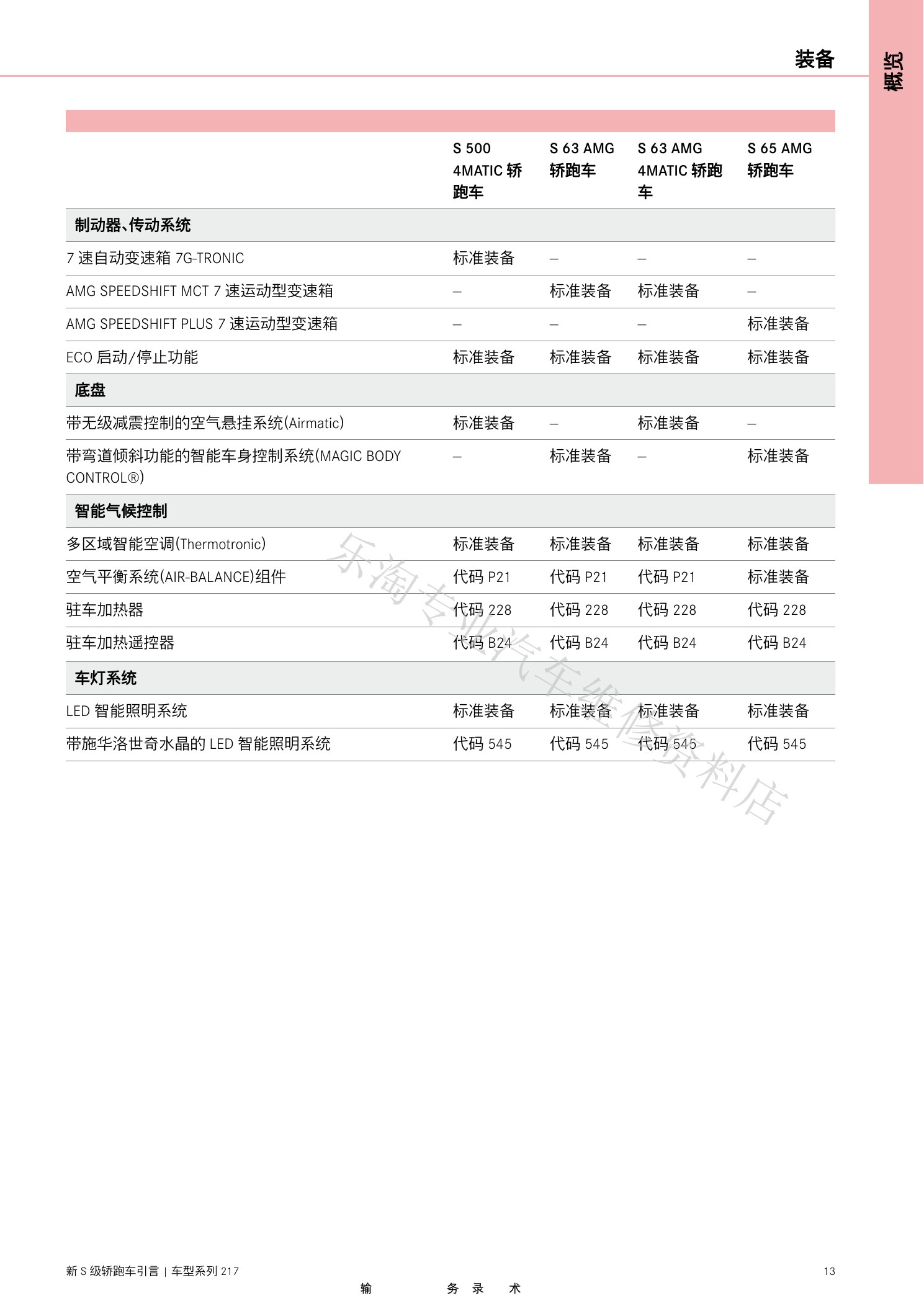

C217 S级双门轿跑维修介绍原第12页。
C217 S级双门轿跑维修介绍原第13页。

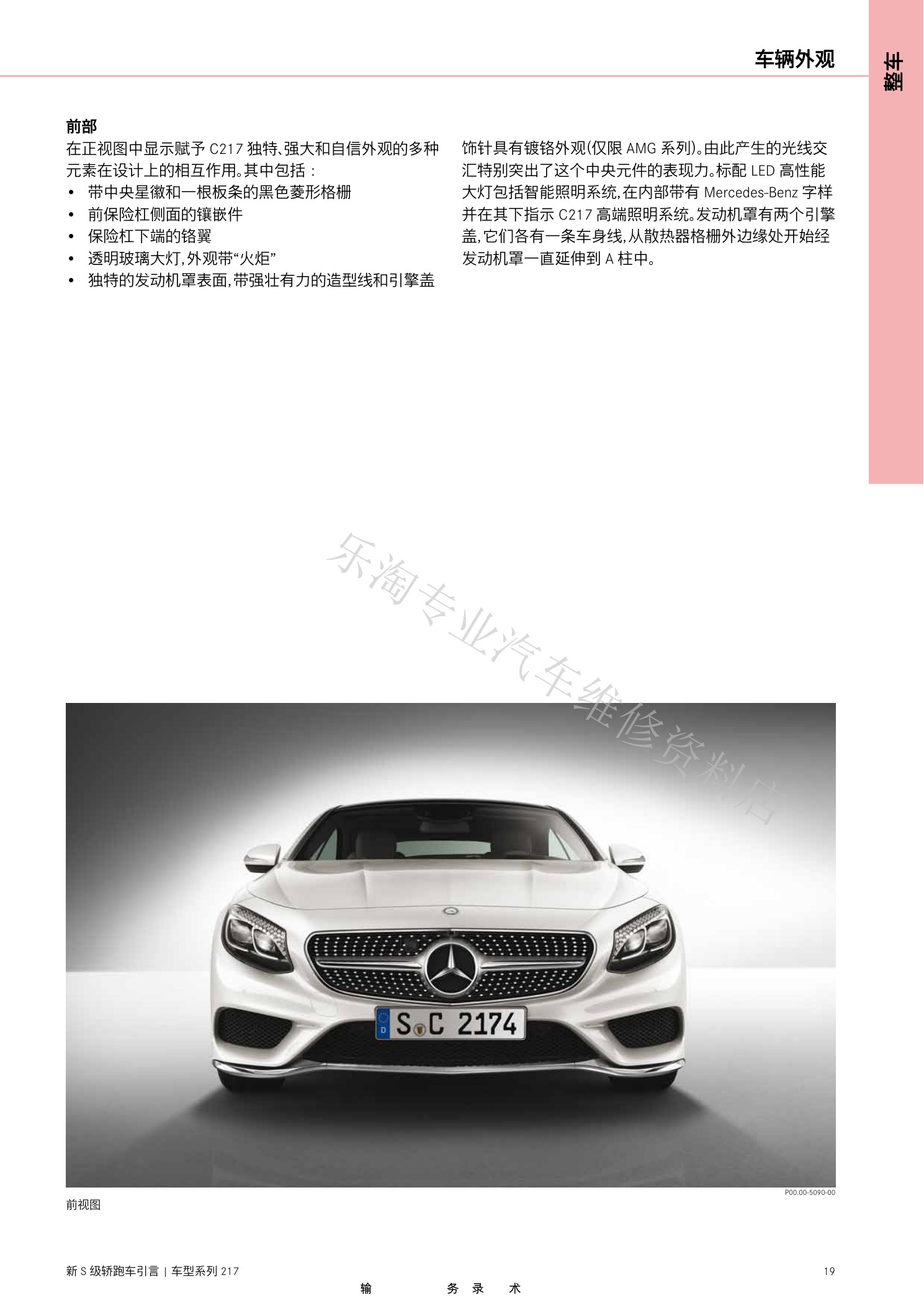

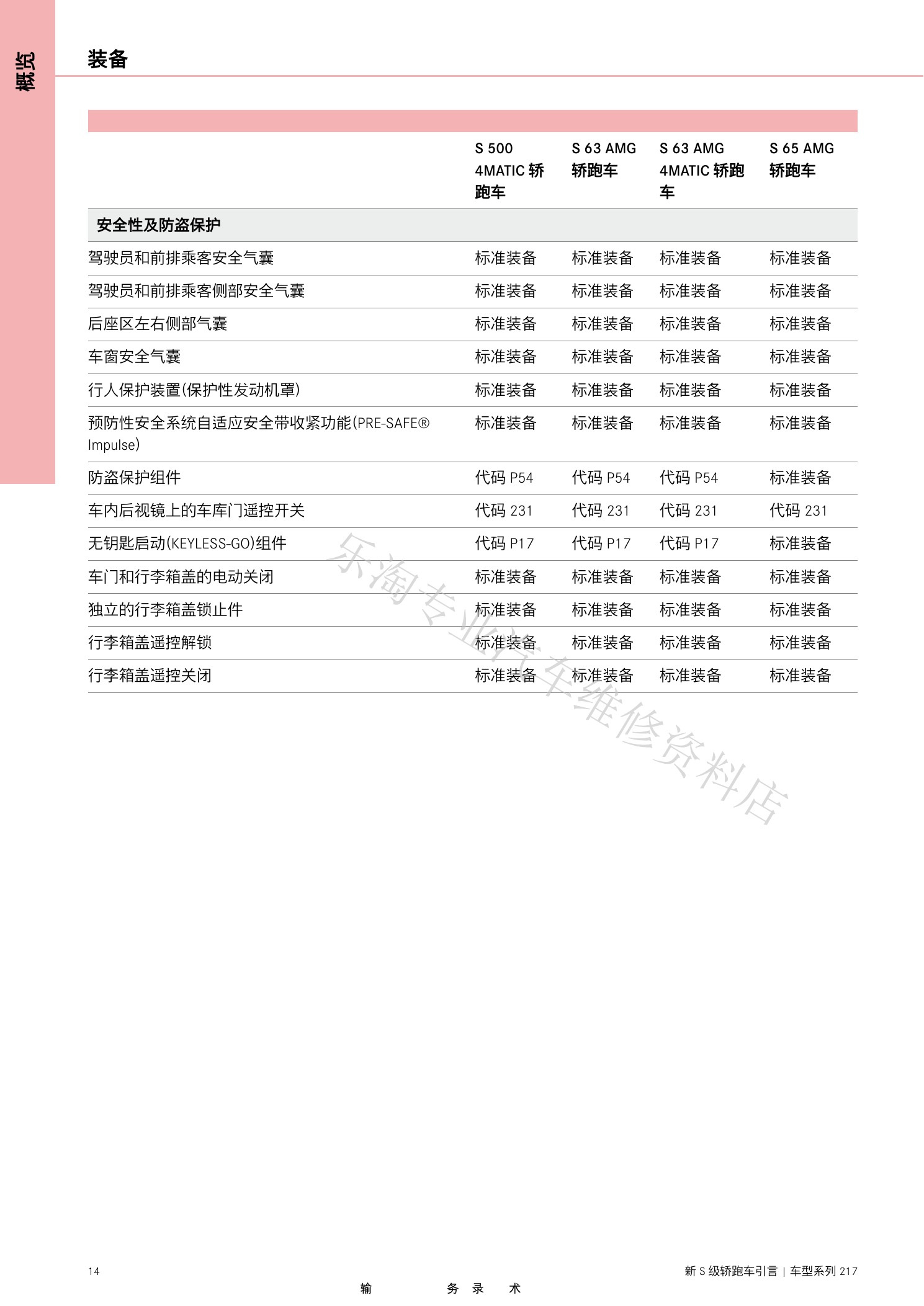

C217 S级双门轿跑维修介绍原第14页。

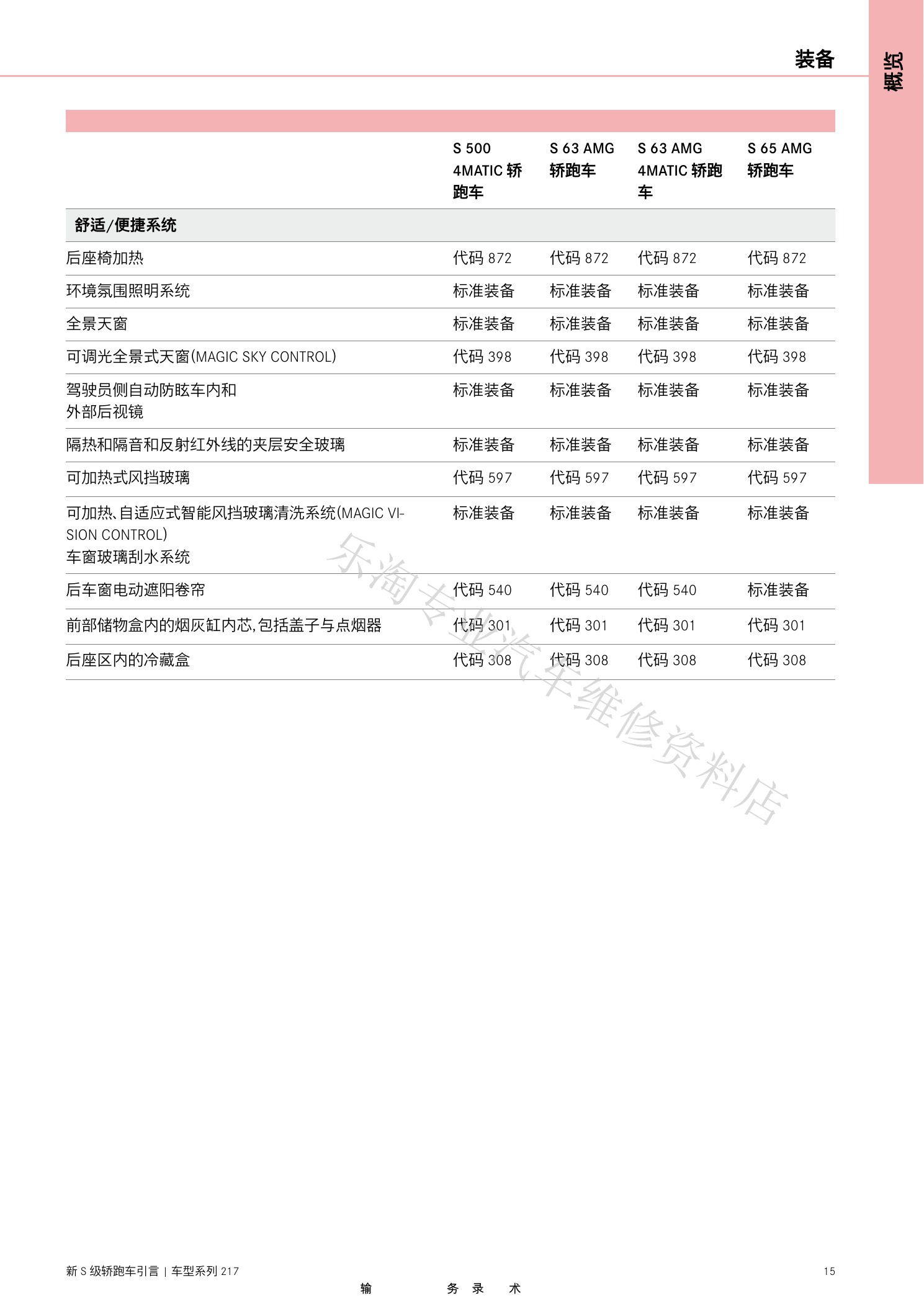

C217 S级双门轿跑维修介绍原第15页。
C217 S级双门轿跑维修介绍原第16页。

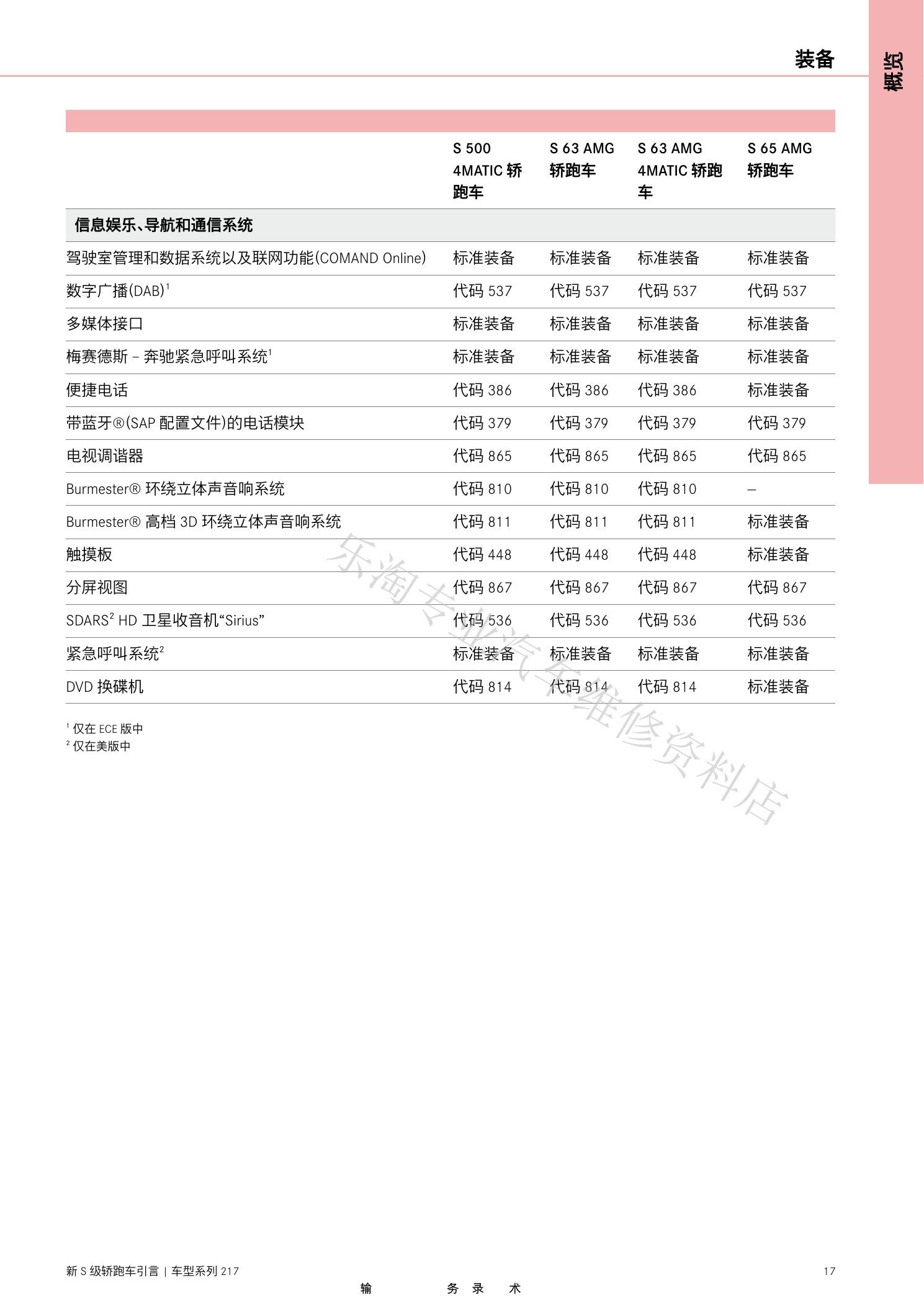

C217 S级双门轿跑维修介绍原第17页。

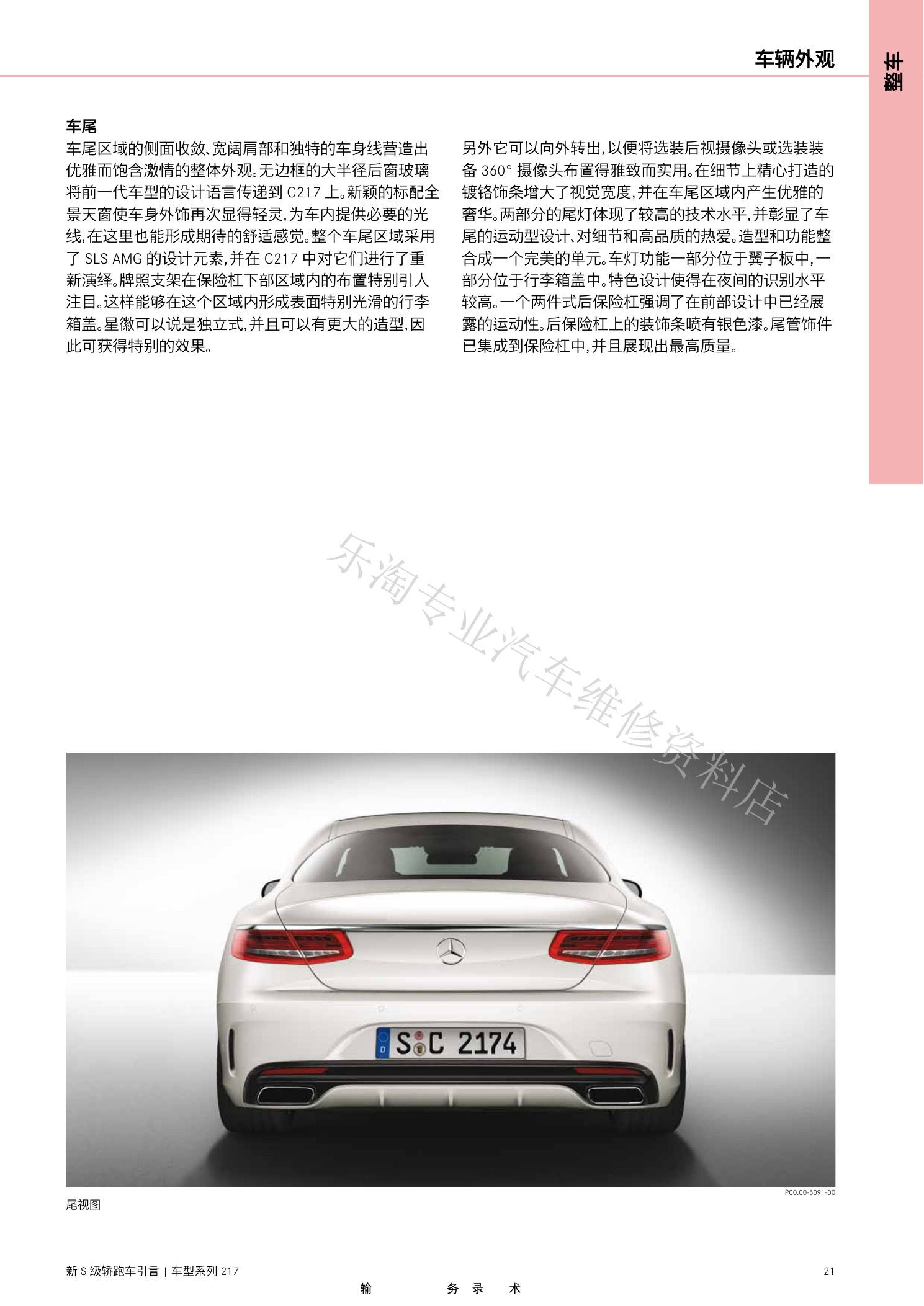

C217 S级双门轿跑维修介绍原第18页。
C217 S级双门轿跑维修介绍原第19页。

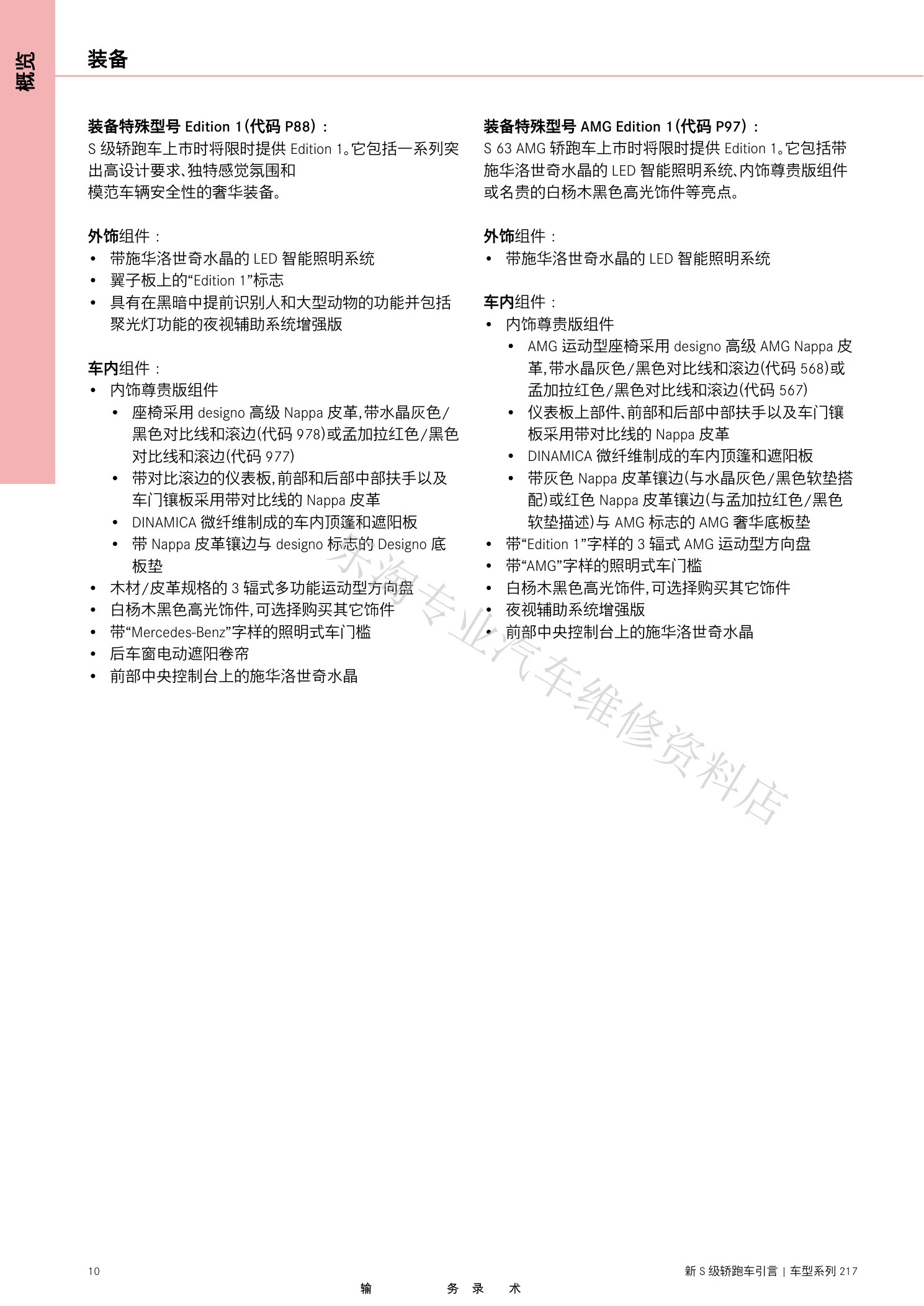

C217 S级双门轿跑维修介绍原第20页。

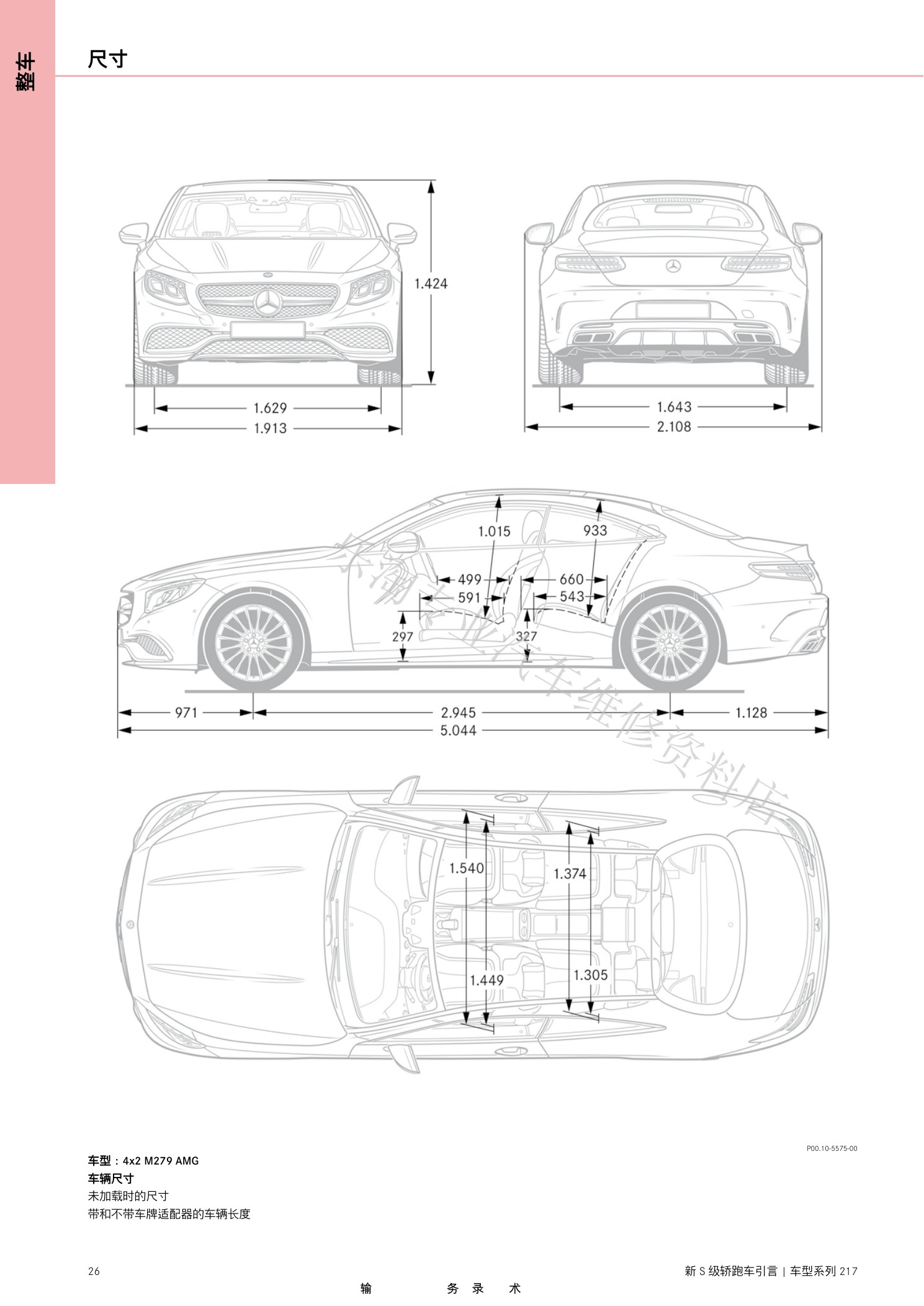

C217 S级双门轿跑维修介绍原第21页。

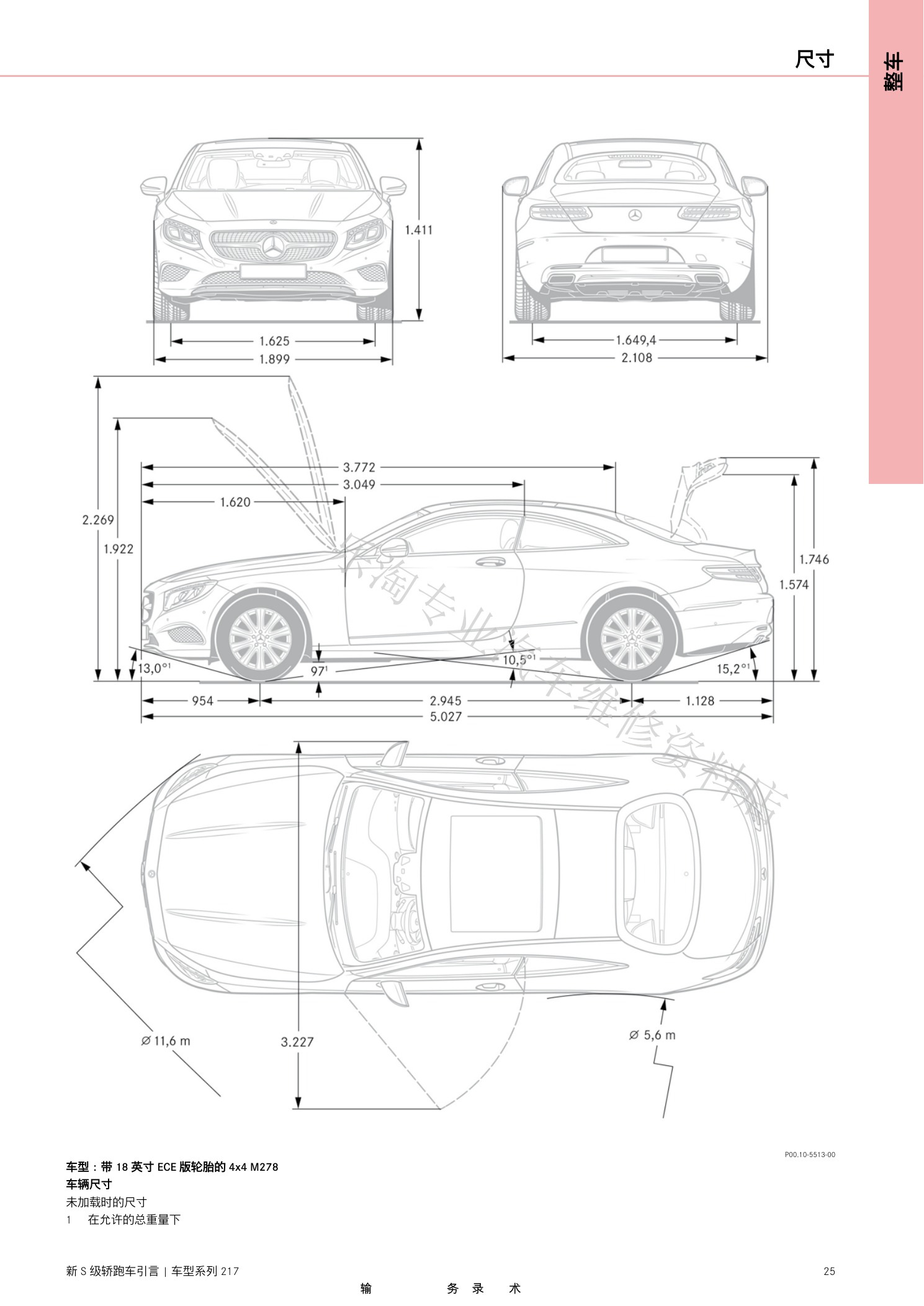

C217 S级双门轿跑维修介绍原第22页。

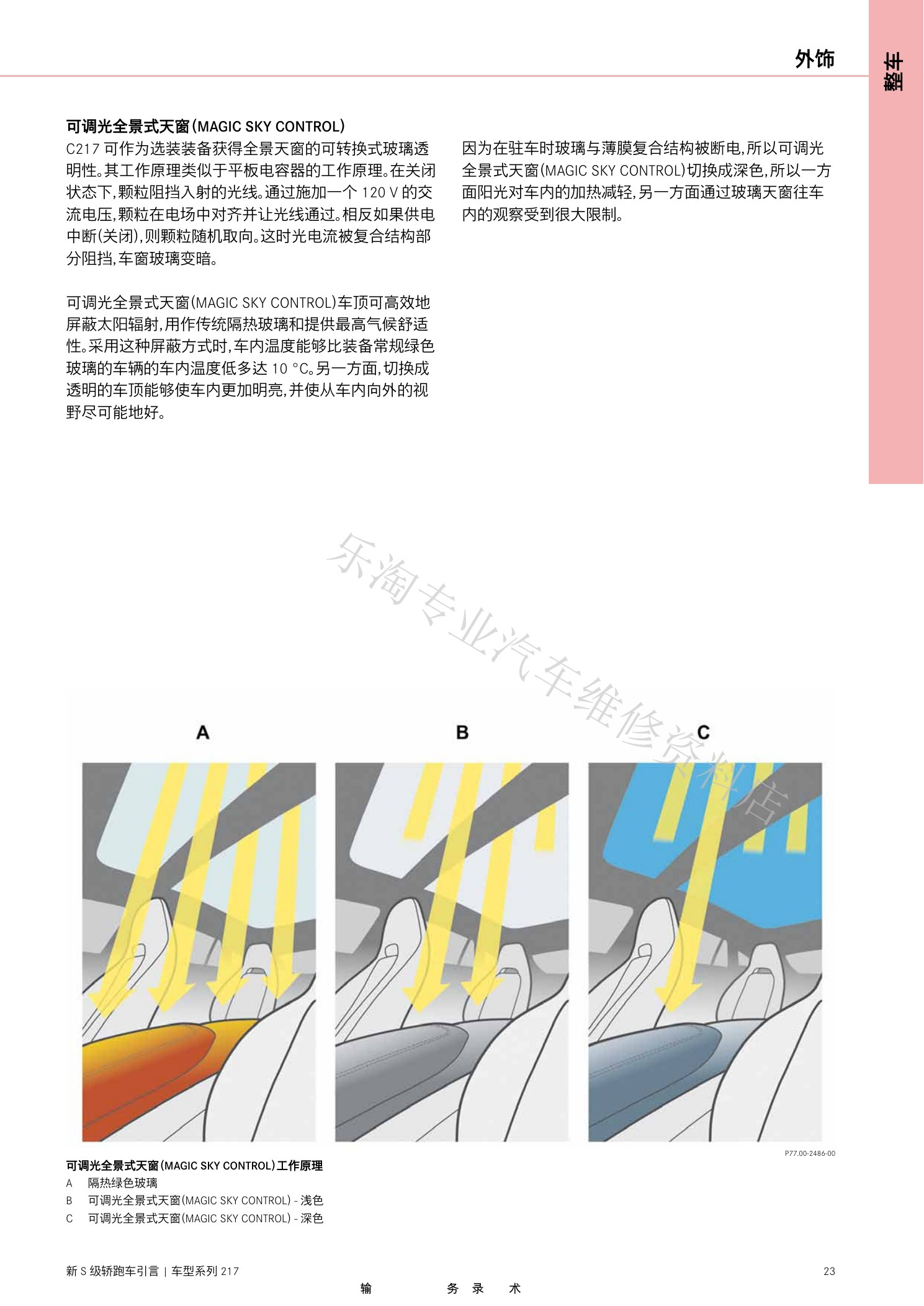

C217 S级双门轿跑维修介绍原第23页。

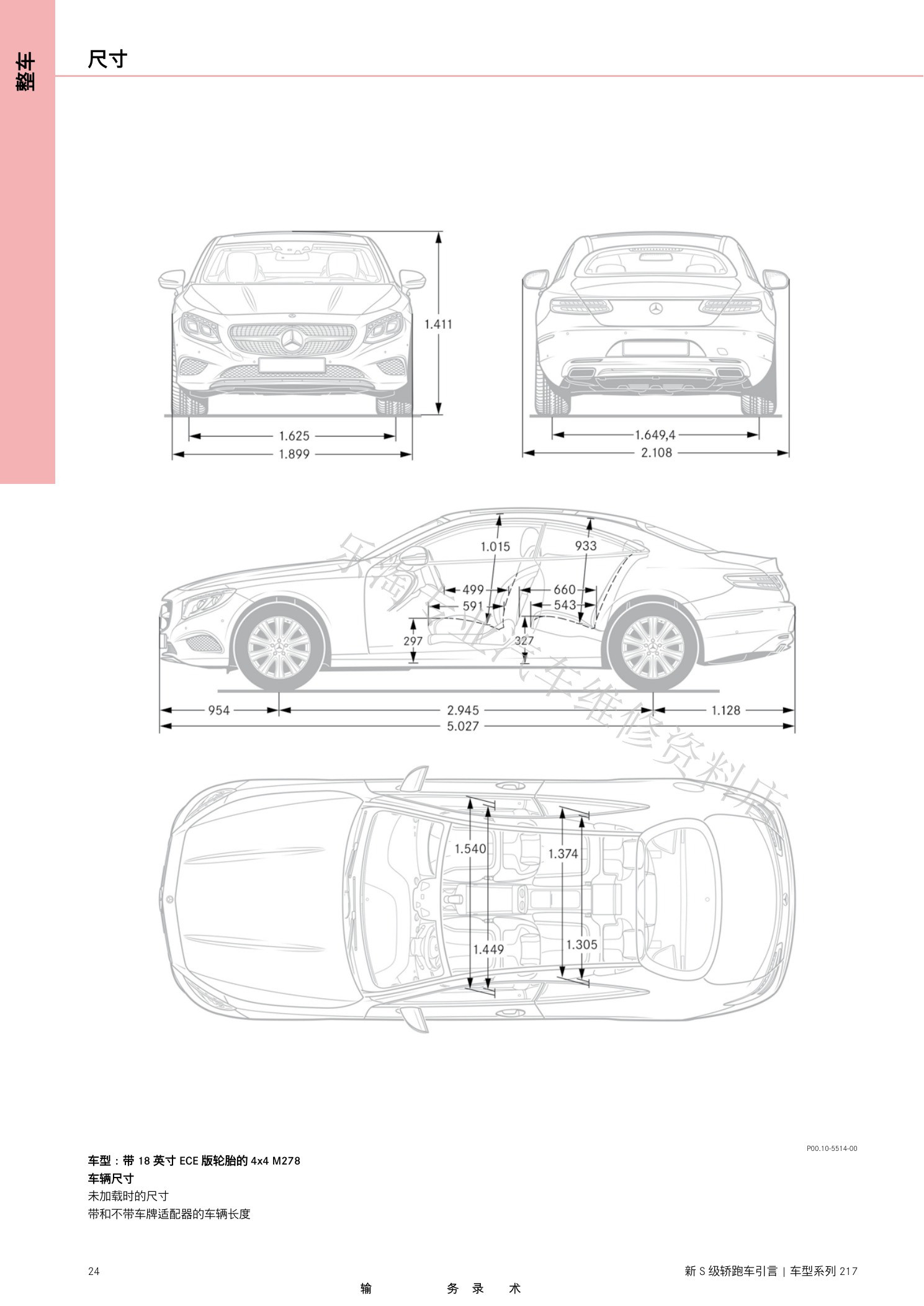

C217 S级双门轿跑维修介绍原第24页。
C217 S级双门轿跑维修介绍原第25页。
C217 S级双门轿跑维修介绍原第26页。

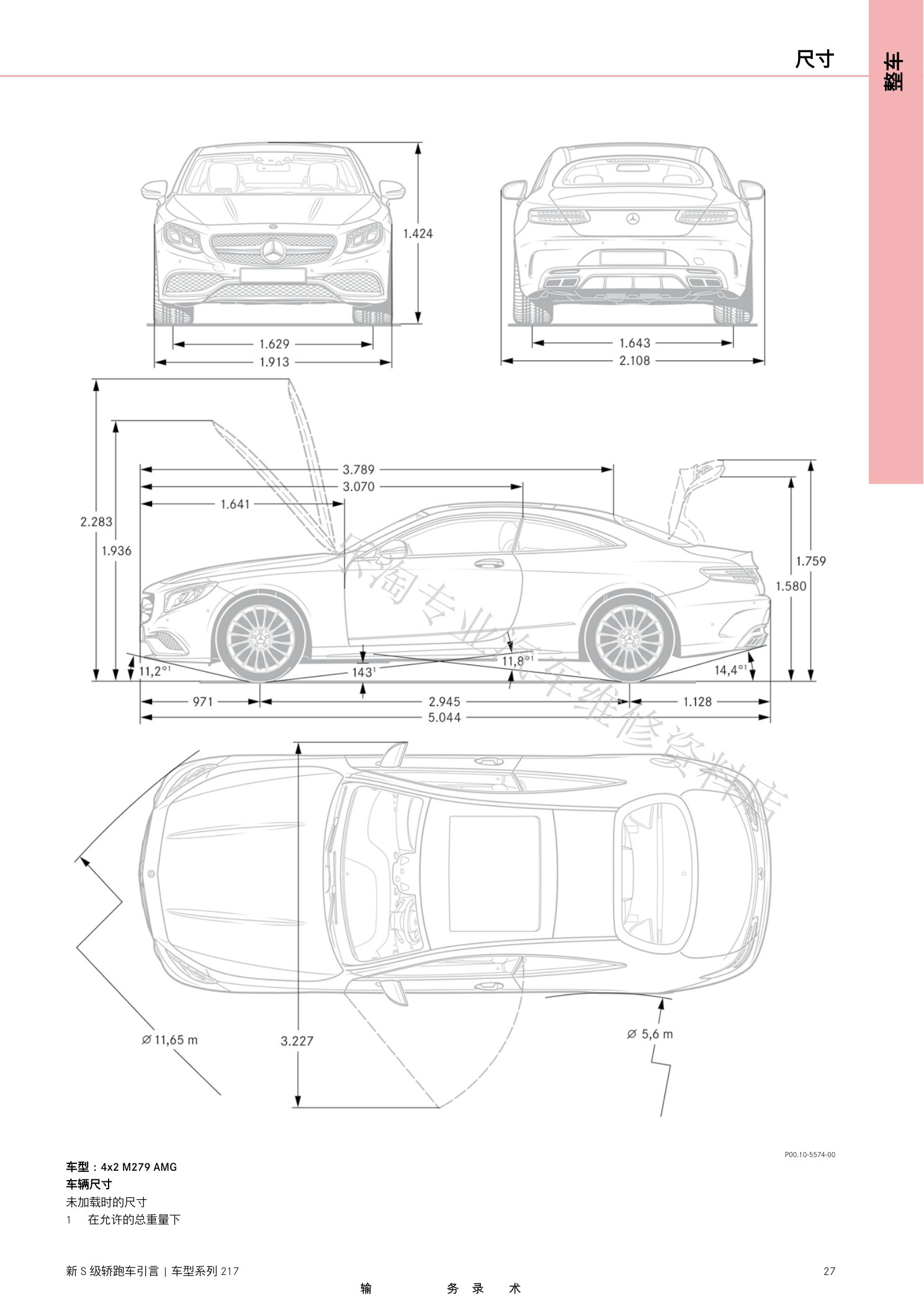

C217 S级双门轿跑维修介绍原第27页。

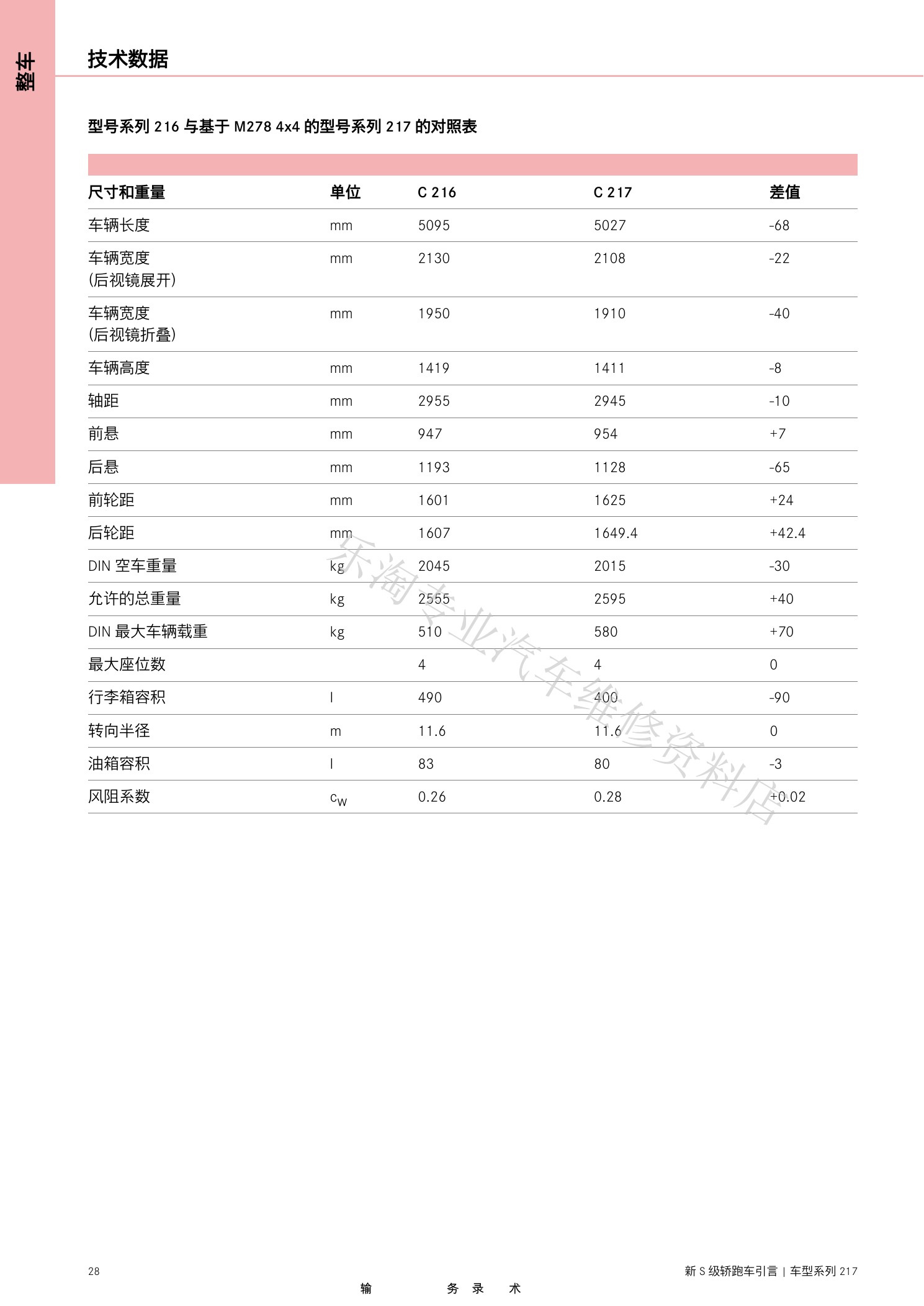

C217 S级双门轿跑维修介绍原第28页。

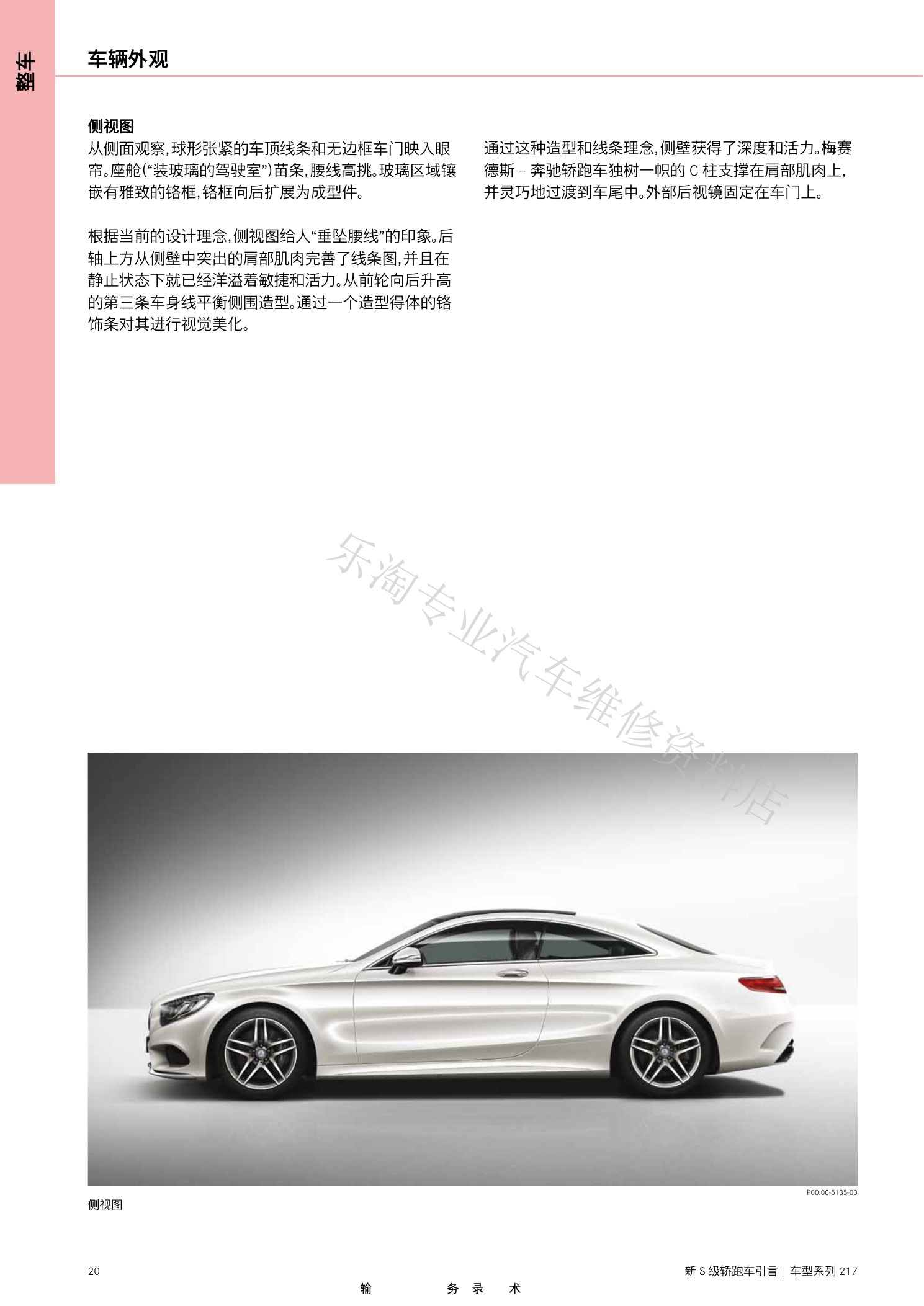

C217 S级双门轿跑维修介绍原第29页。
C217 S级双门轿跑维修介绍原第30页。

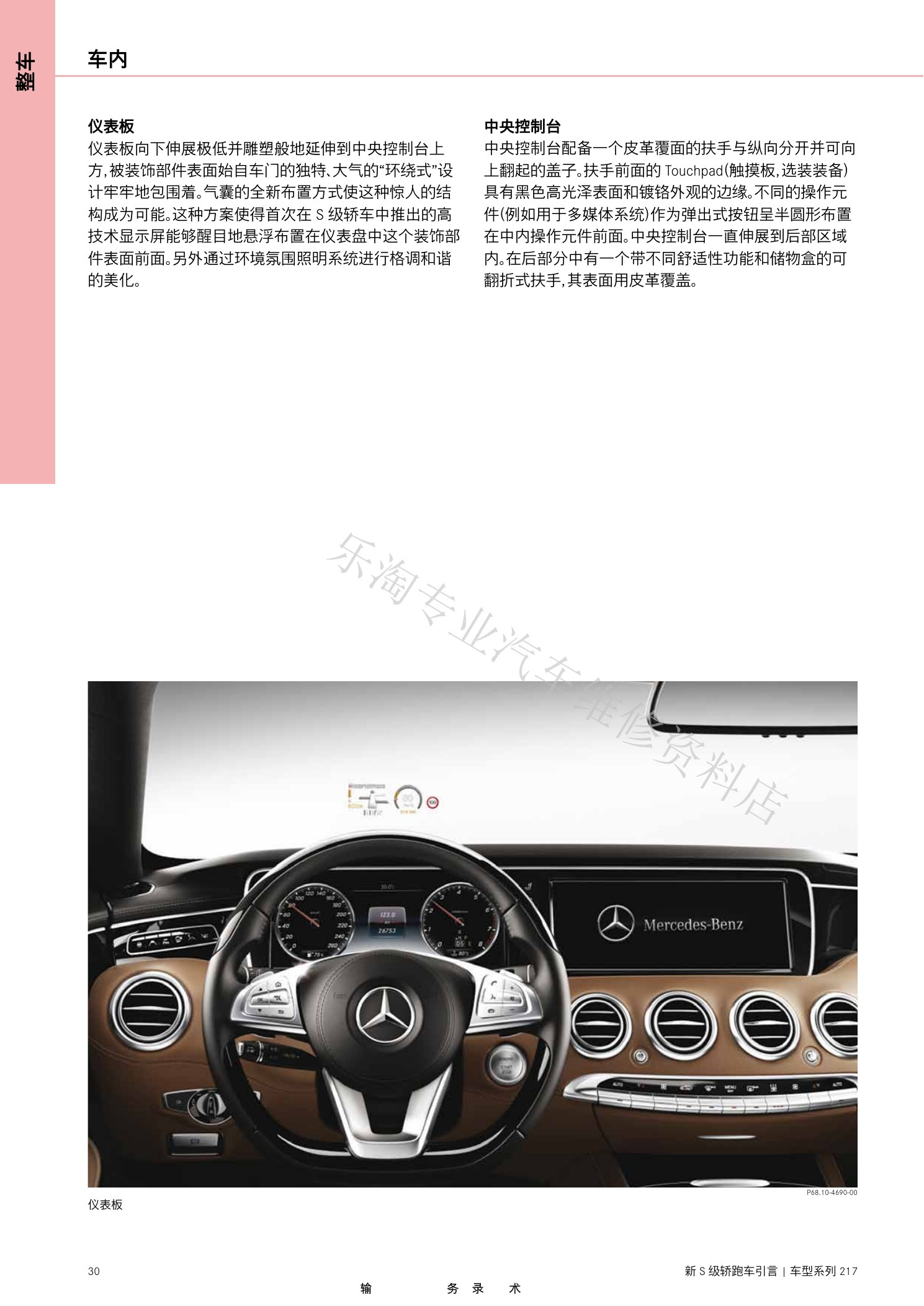

C217 S级双门轿跑维修介绍原第31页。

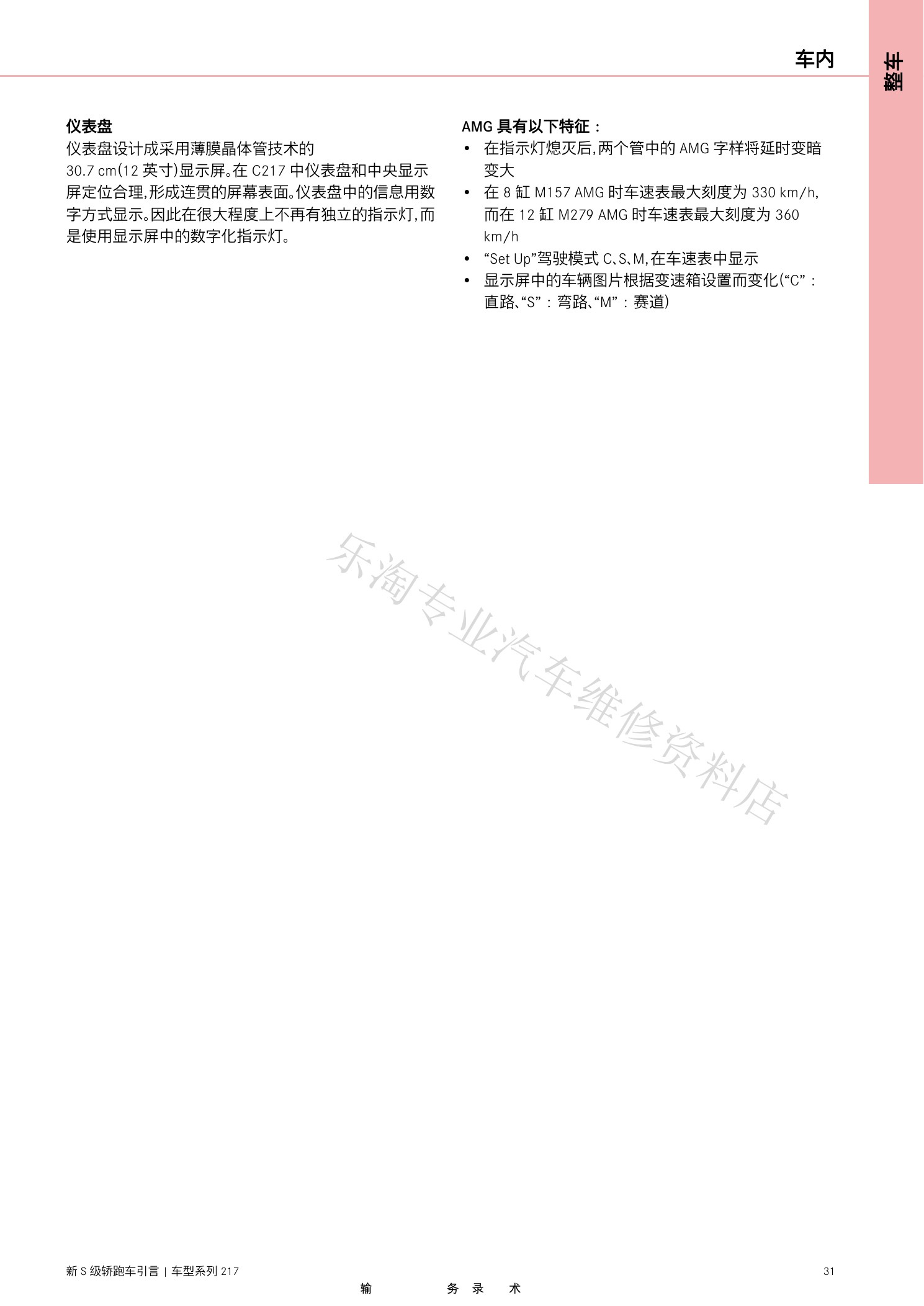

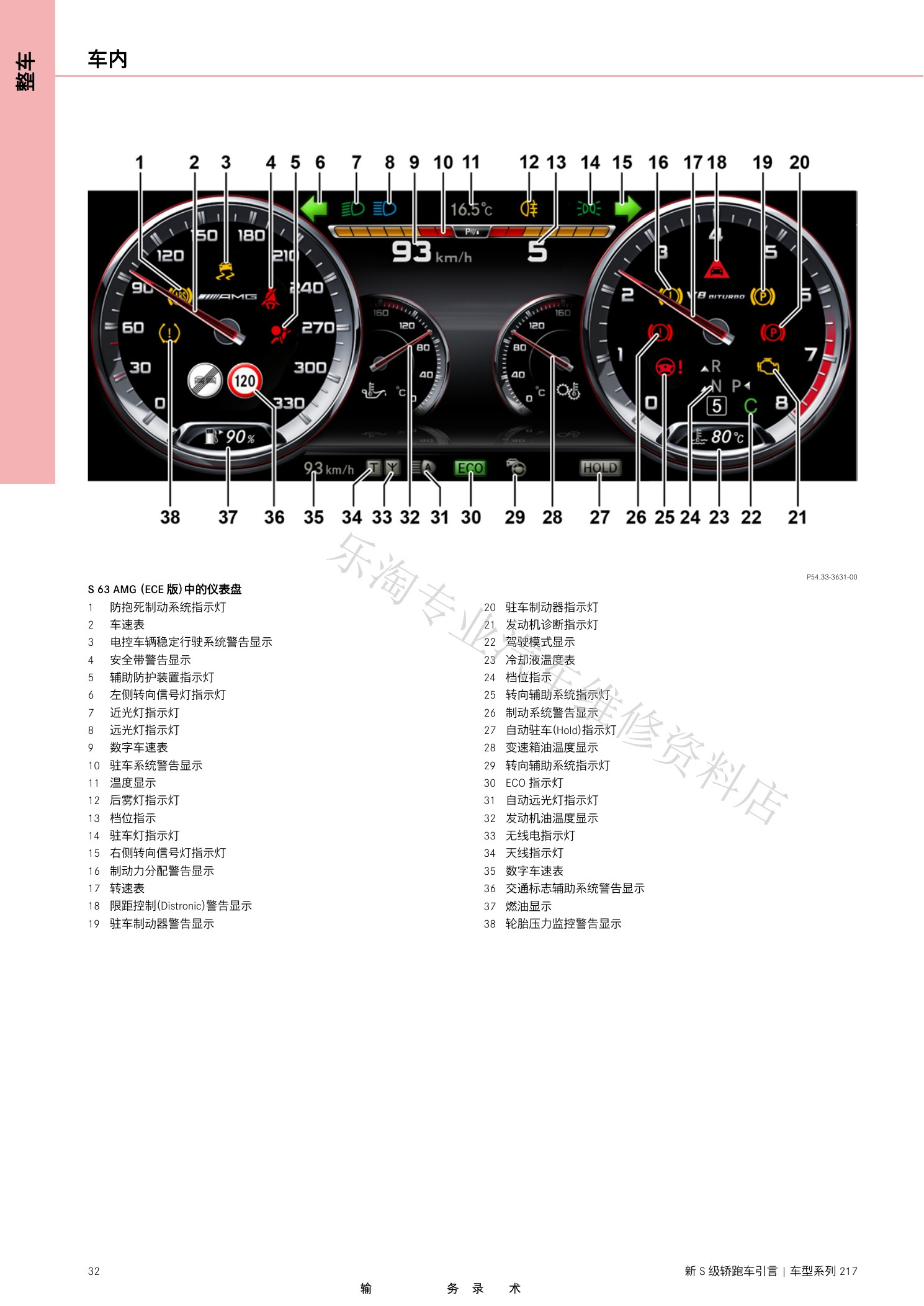

C217 S级双门轿跑维修介绍原第32页。

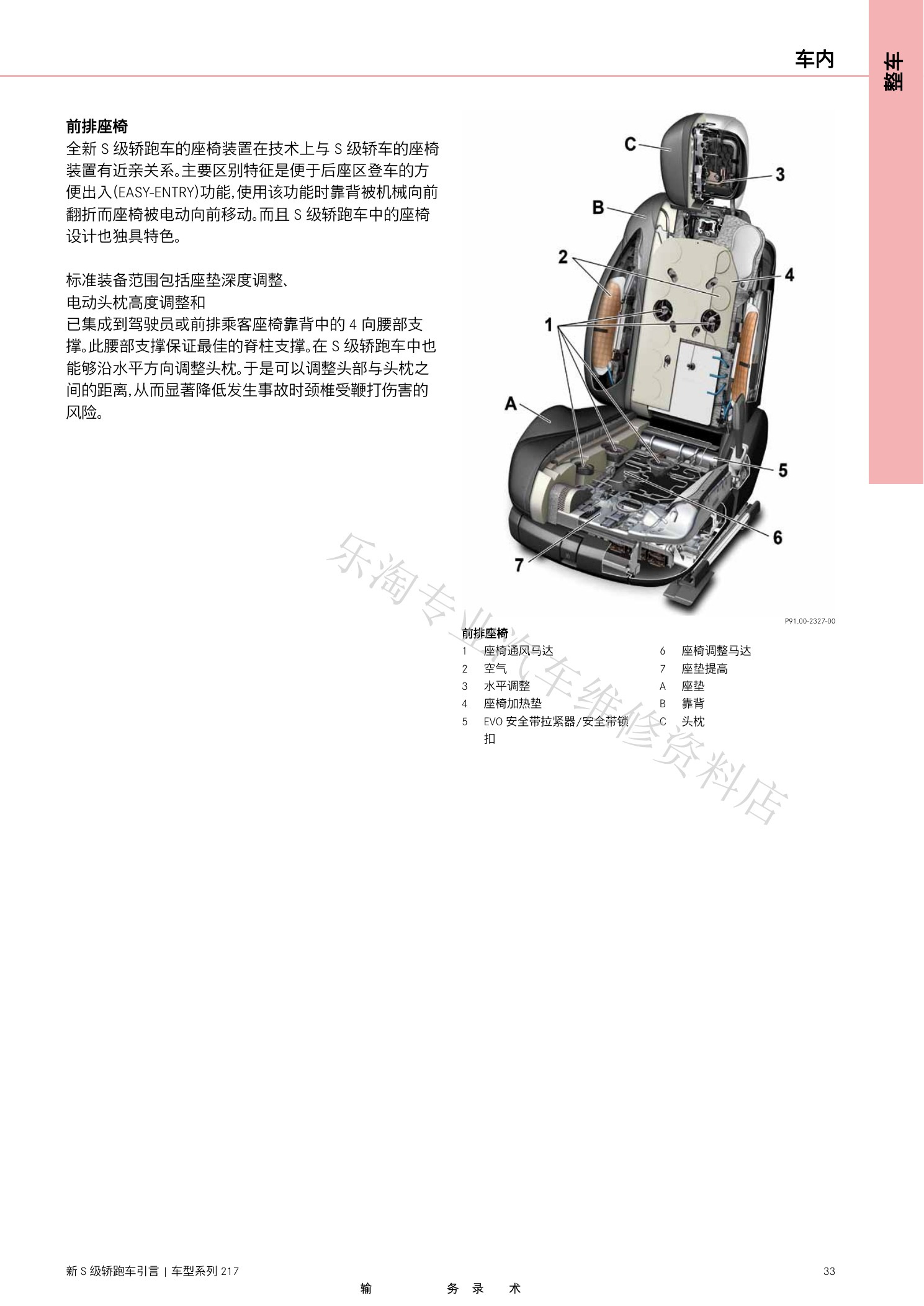

C217 S级双门轿跑维修介绍原第33页。
C217 S级双门轿跑维修介绍原第34页。
C217 S级双门轿跑维修介绍原第35页。

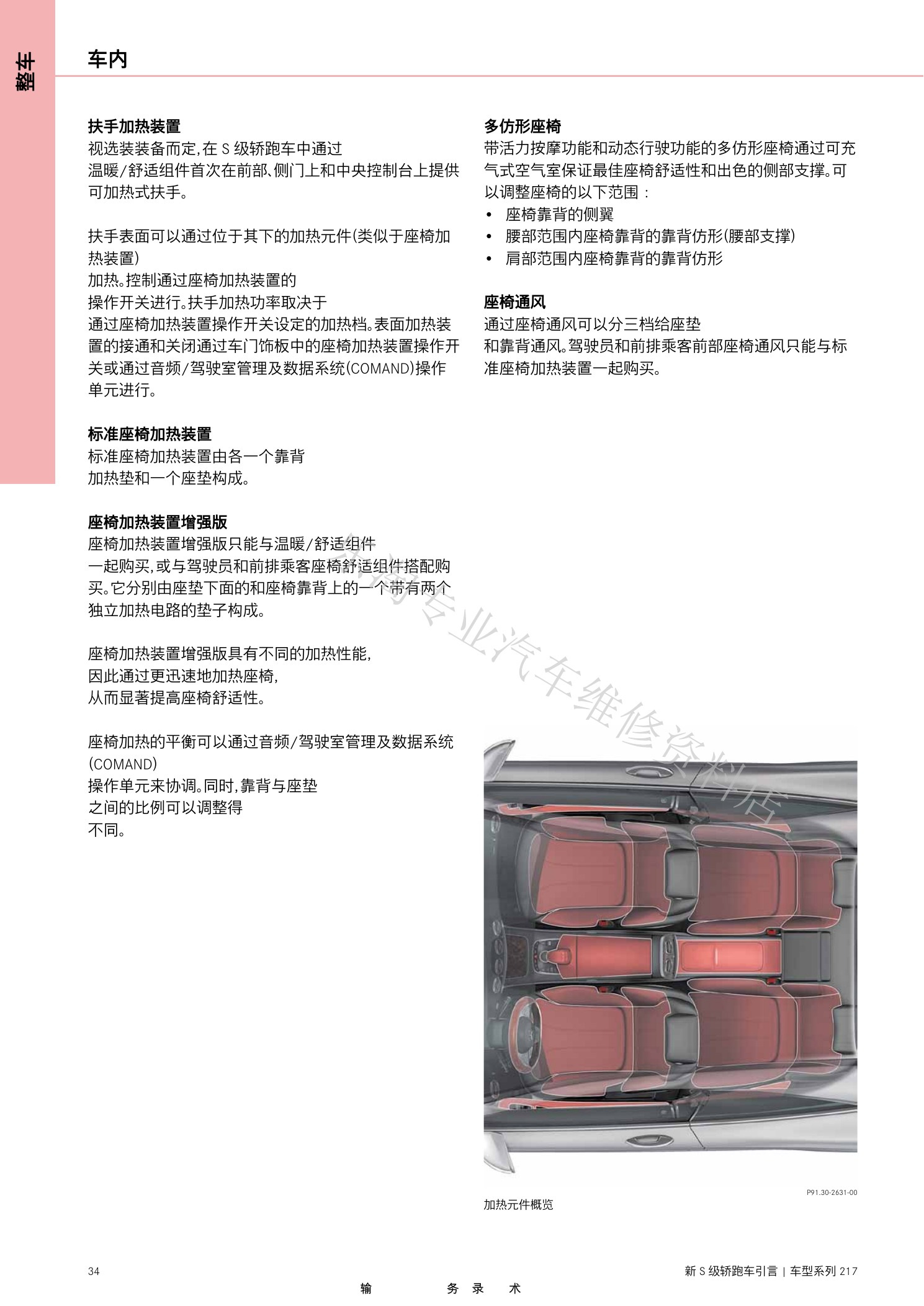

C217 S级双门轿跑维修介绍原第36页。

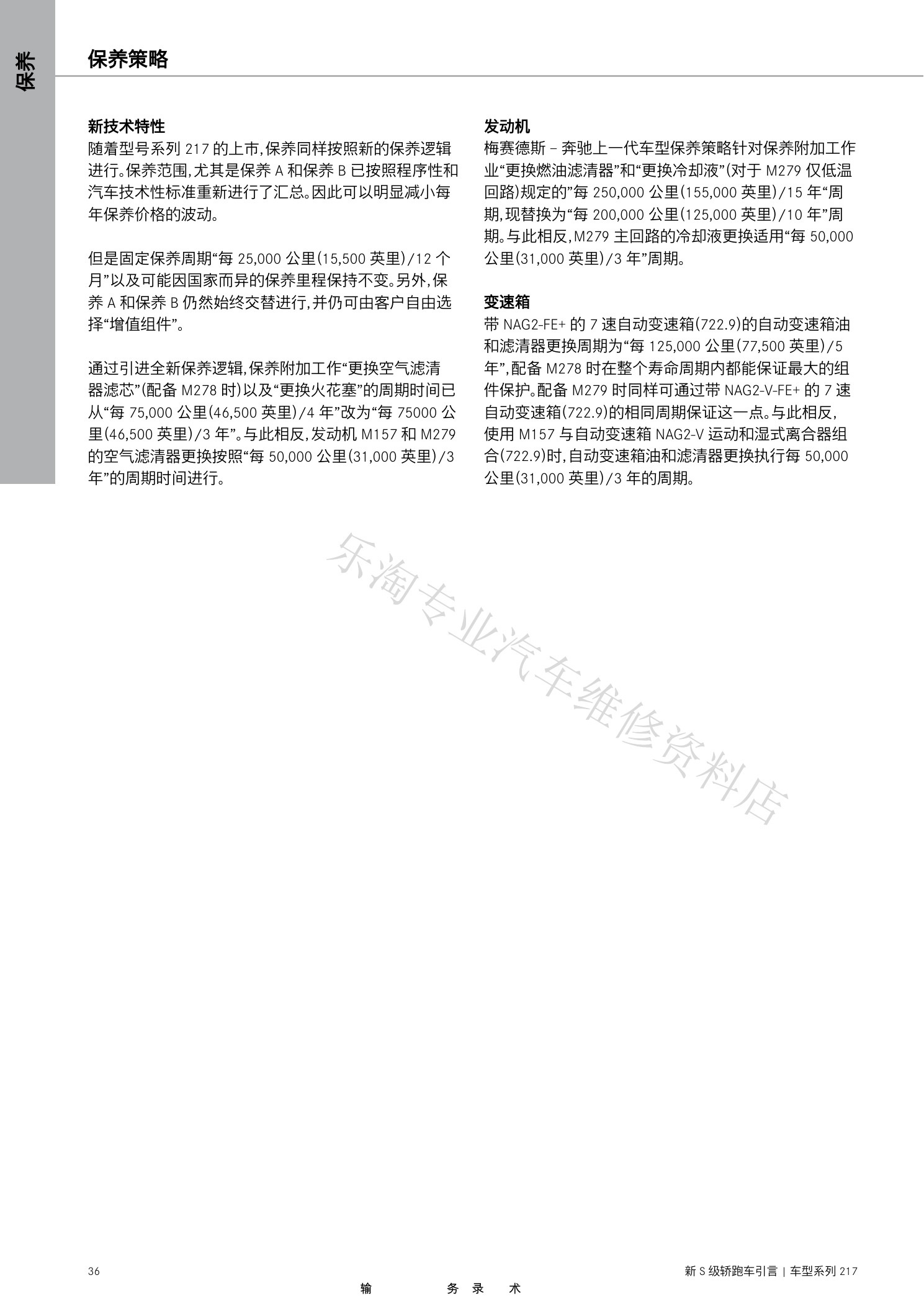

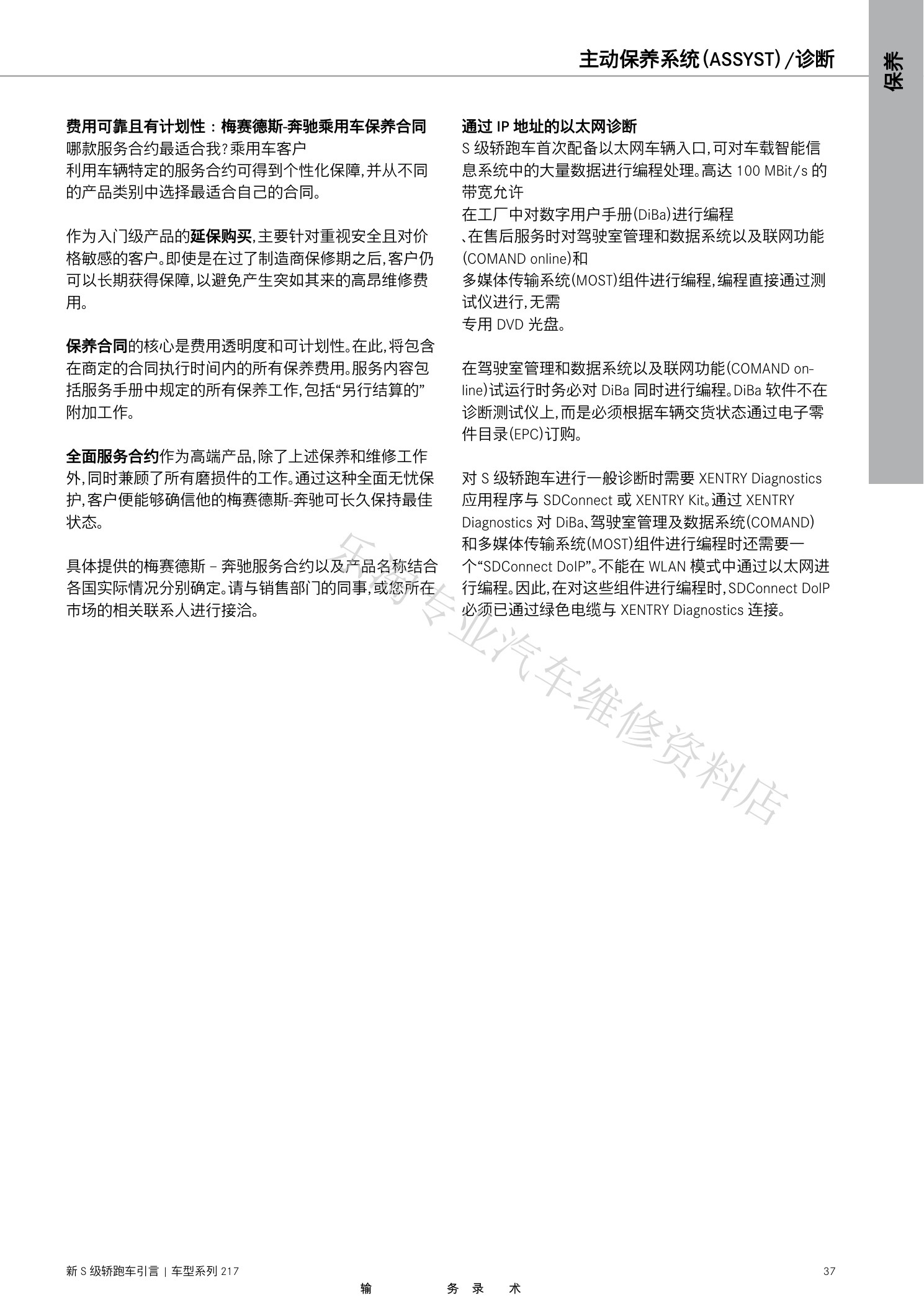

C217 S级双门轿跑维修介绍原第37页。
C217 S级双门轿跑维修介绍原第38页。

三、发动机、7速变速箱、4MATIC与底盘

动力和底盘部分涵盖M278、M157 AMG、M279 AMG、排气、7速自动变速箱、4MATIC、车轴悬架、转向和制动。

C217 S级双门轿跑维修介绍原第39页。
C217 S级双门轿跑维修介绍原第40页。

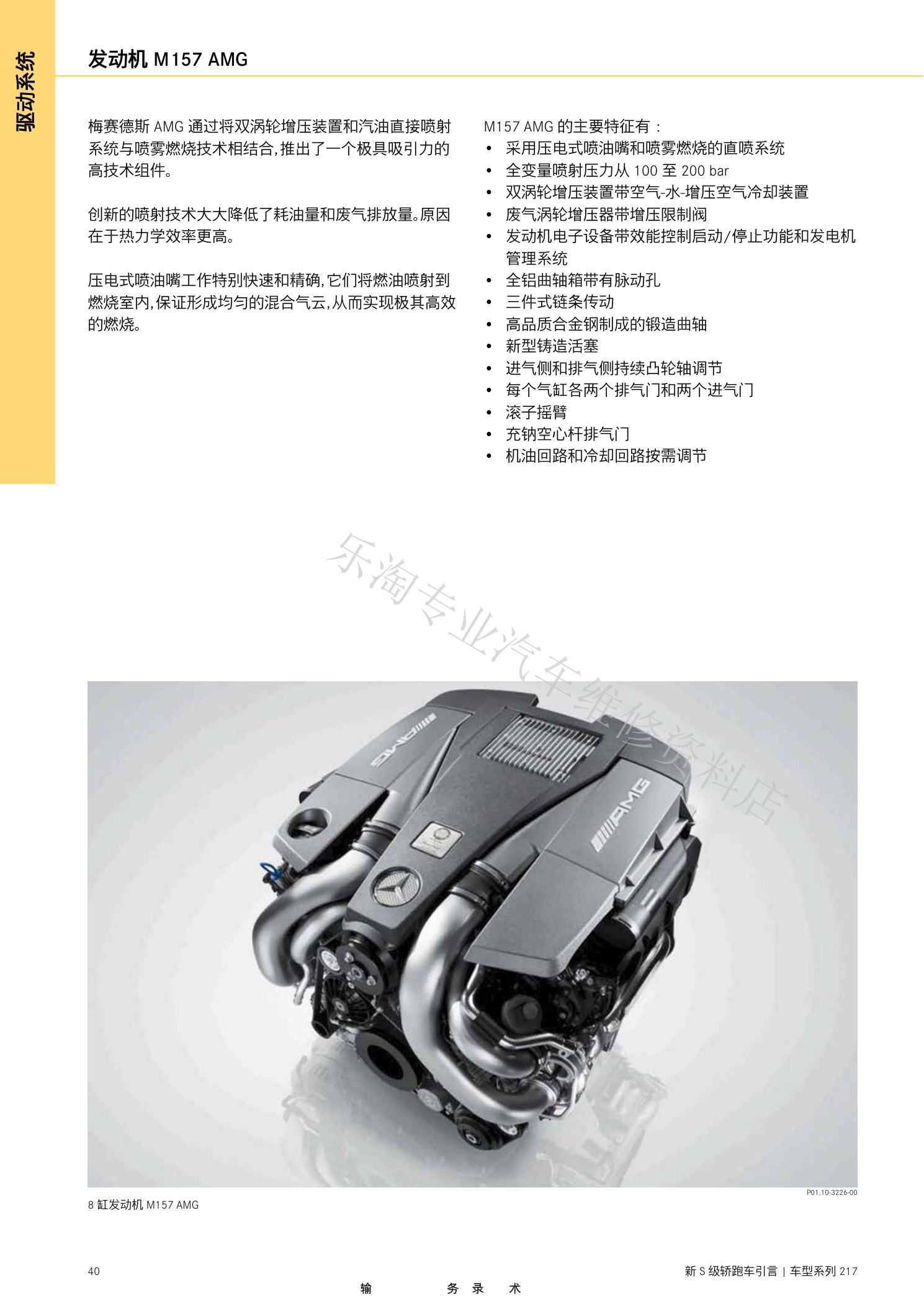

C217 S级双门轿跑维修介绍原第41页。

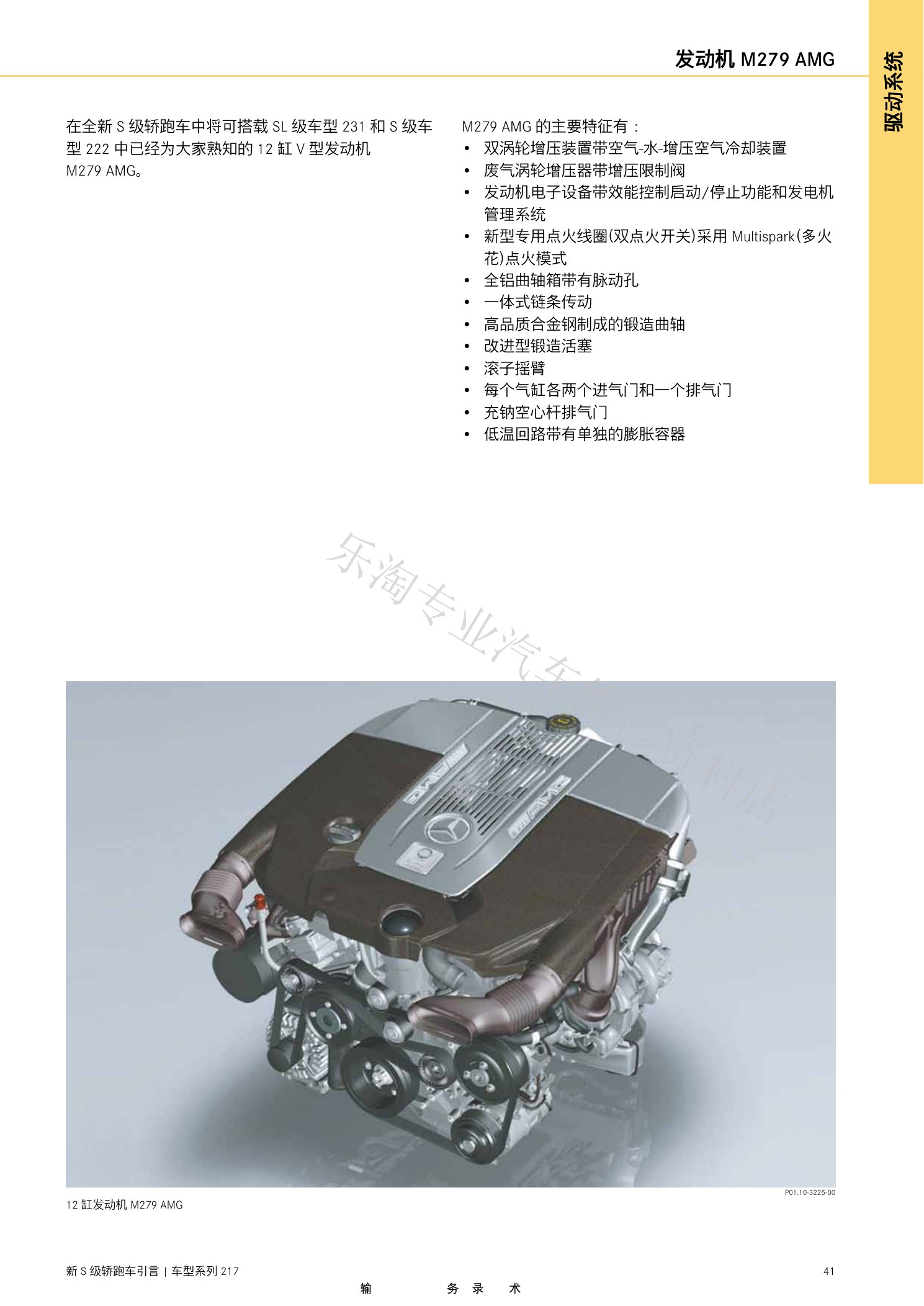

C217 S级双门轿跑维修介绍原第42页。

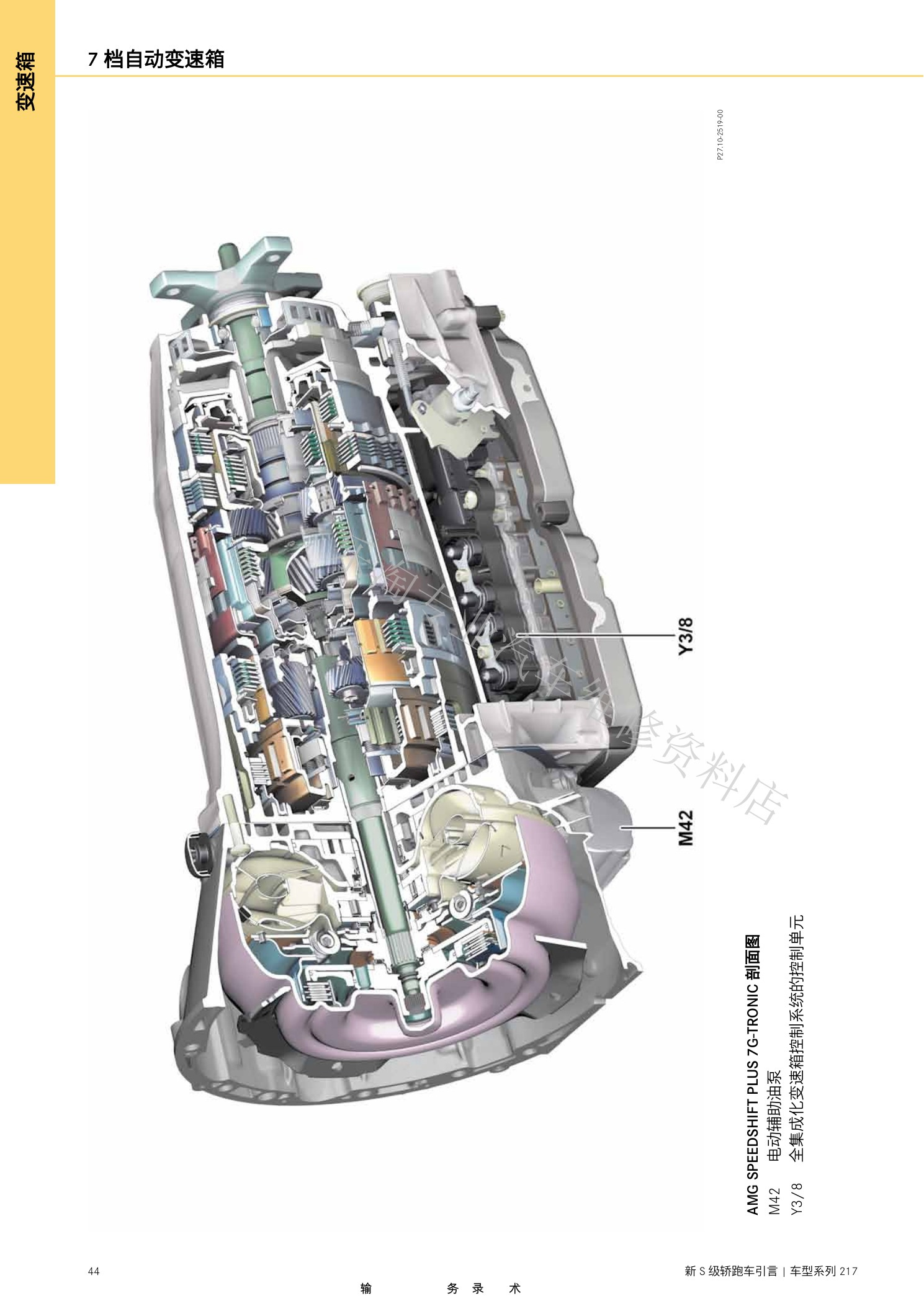

C217 S级双门轿跑维修介绍原第43页。

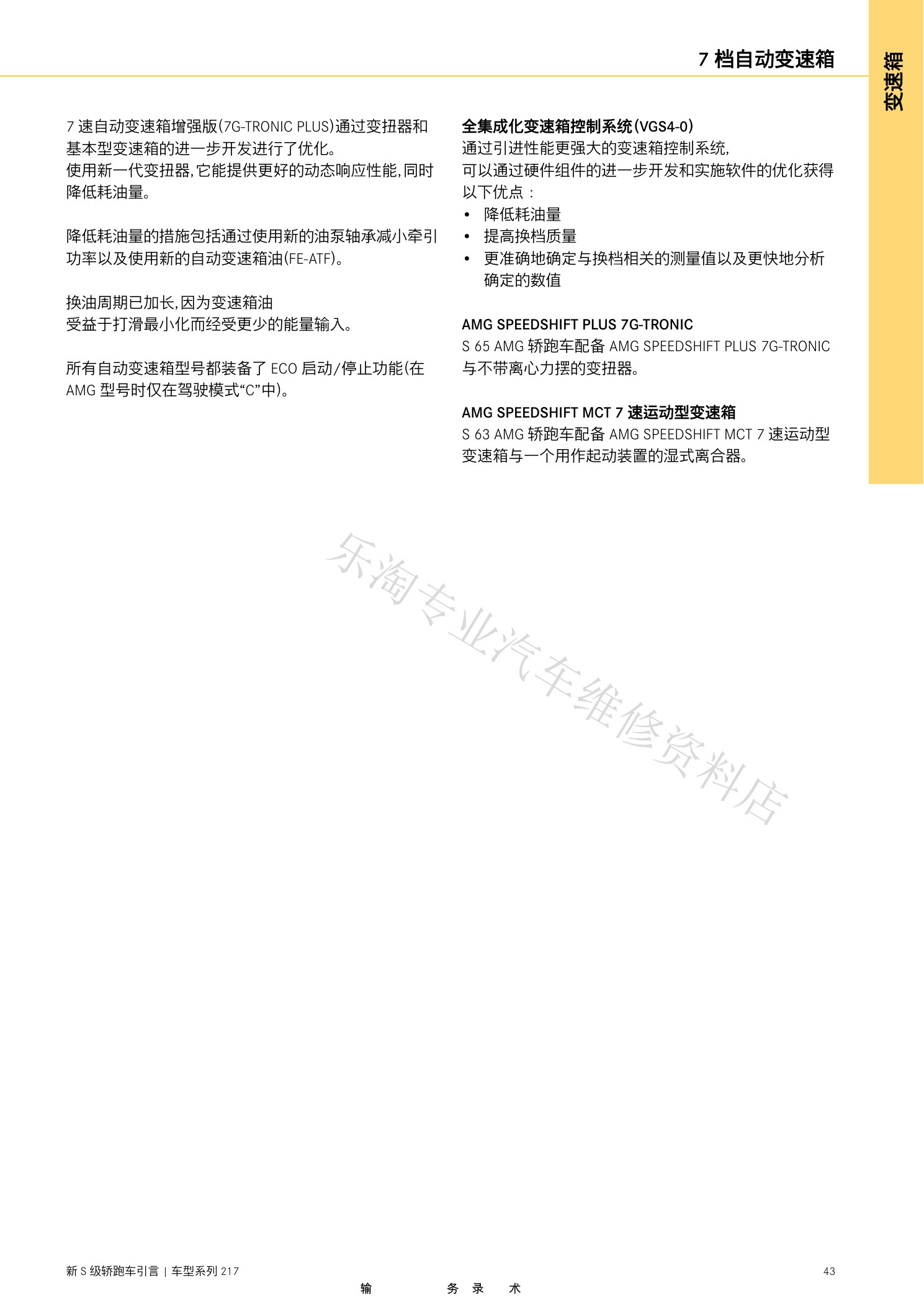

C217 S级双门轿跑维修介绍原第44页。

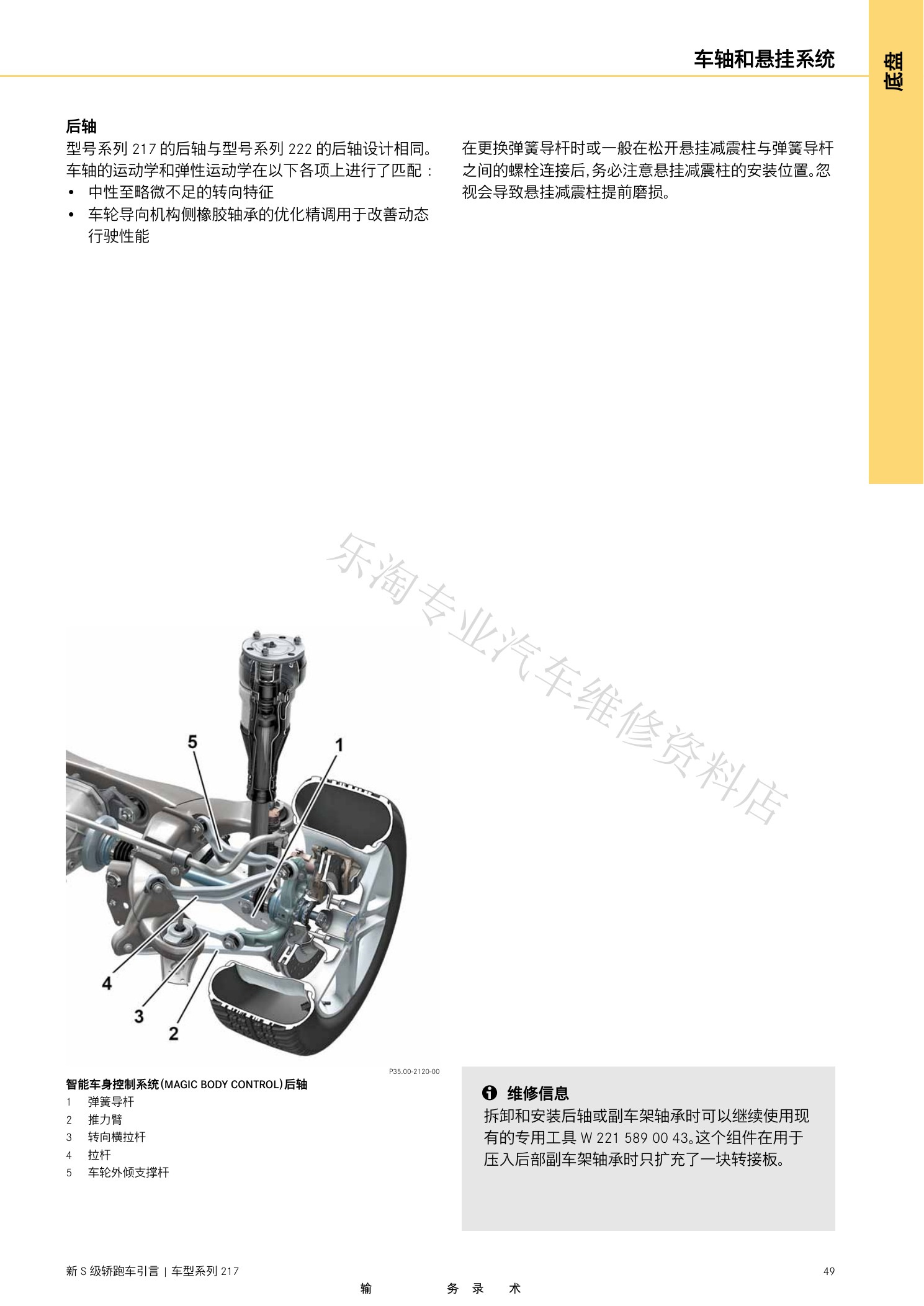

C217 S级双门轿跑维修介绍原第45页。

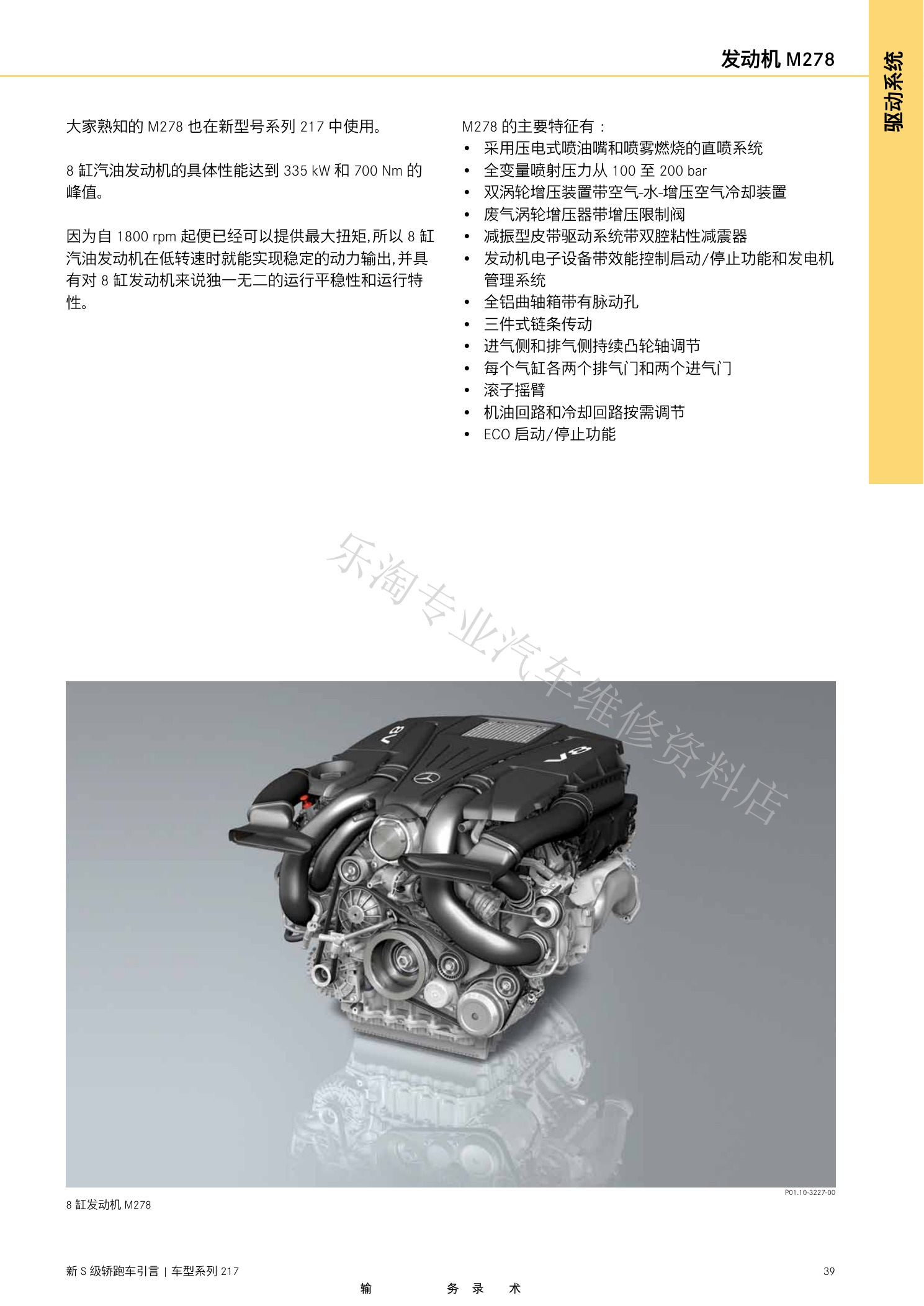

C217 S级双门轿跑维修介绍原第46页。

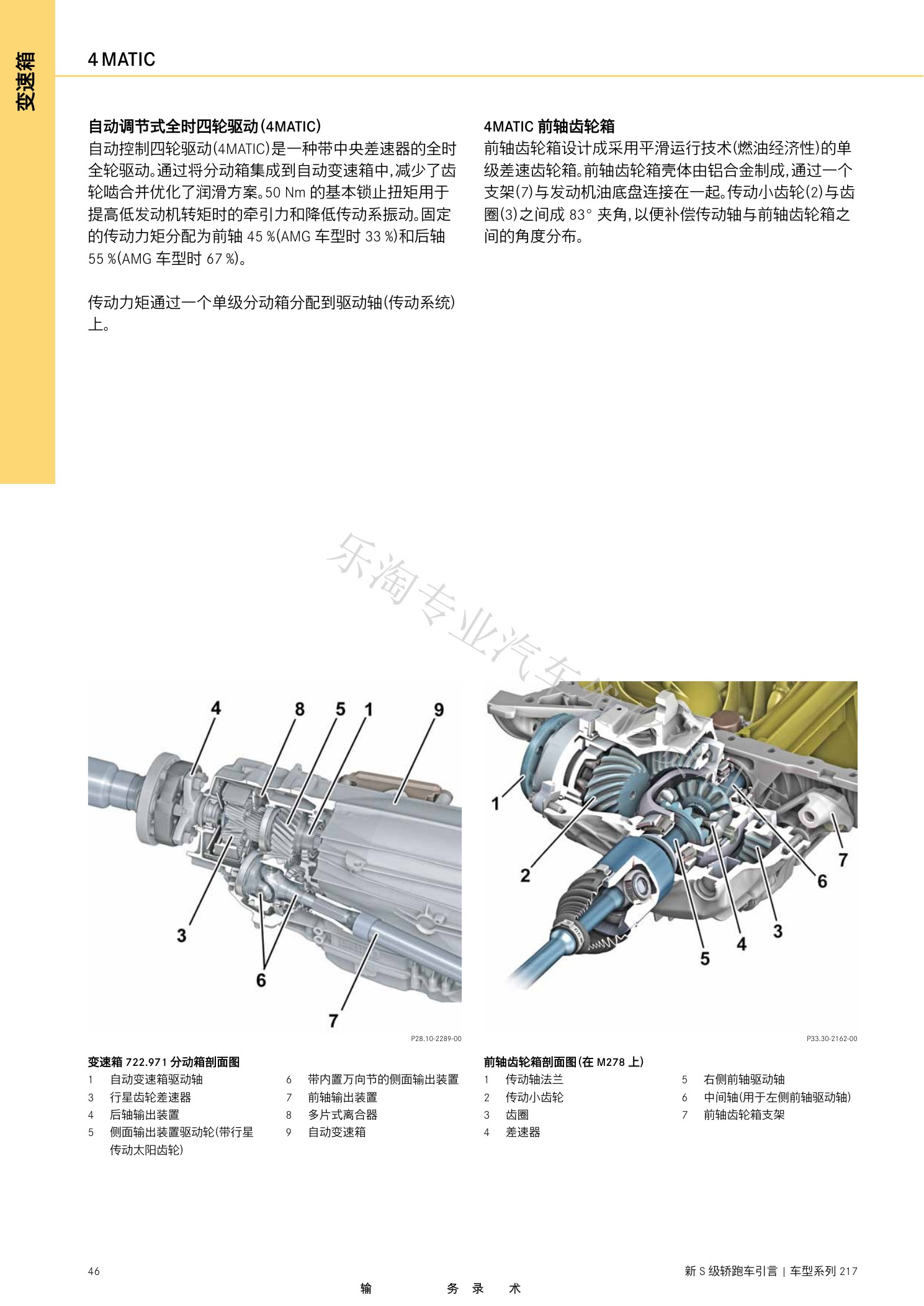

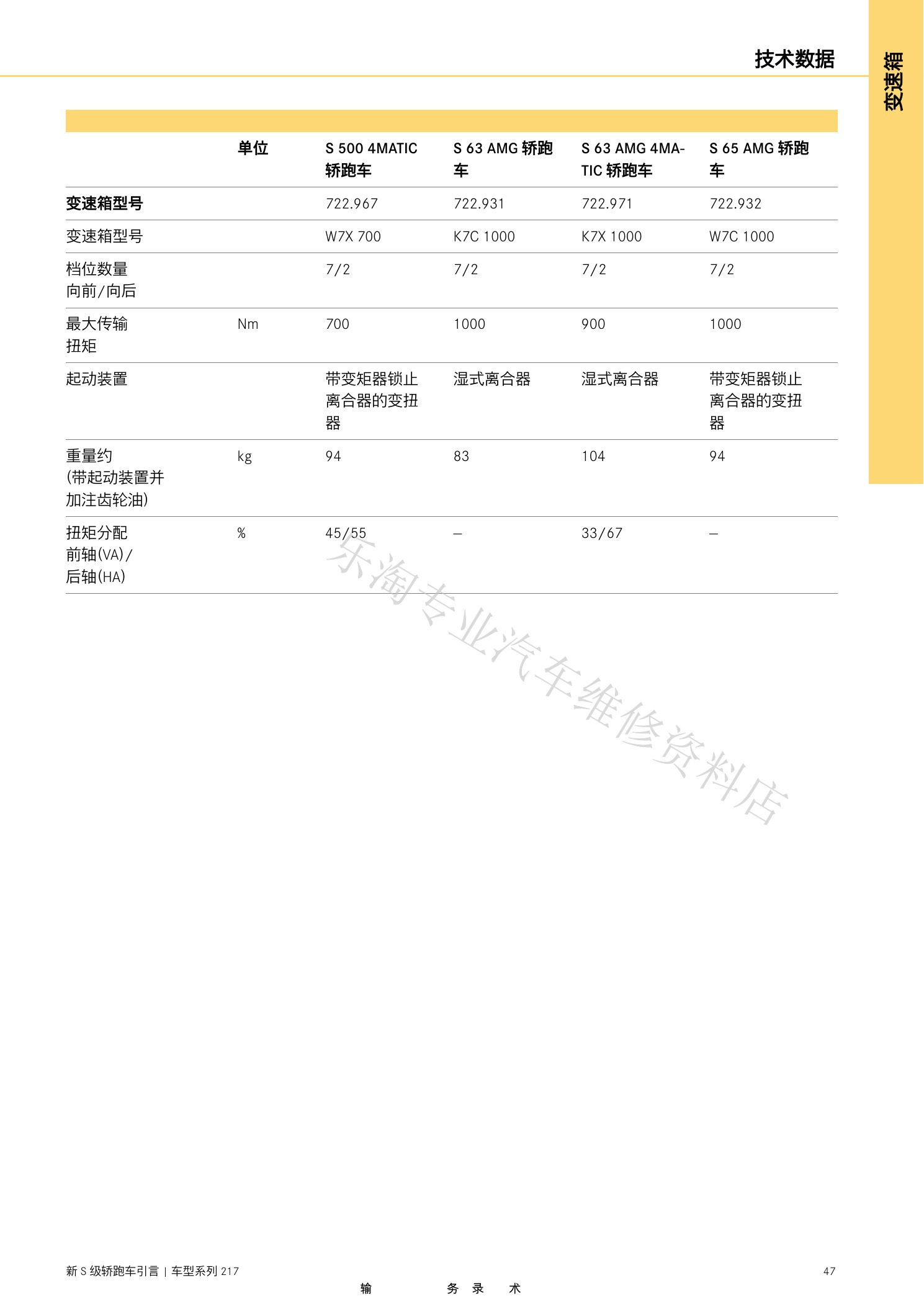

C217 S级双门轿跑维修介绍原第47页。

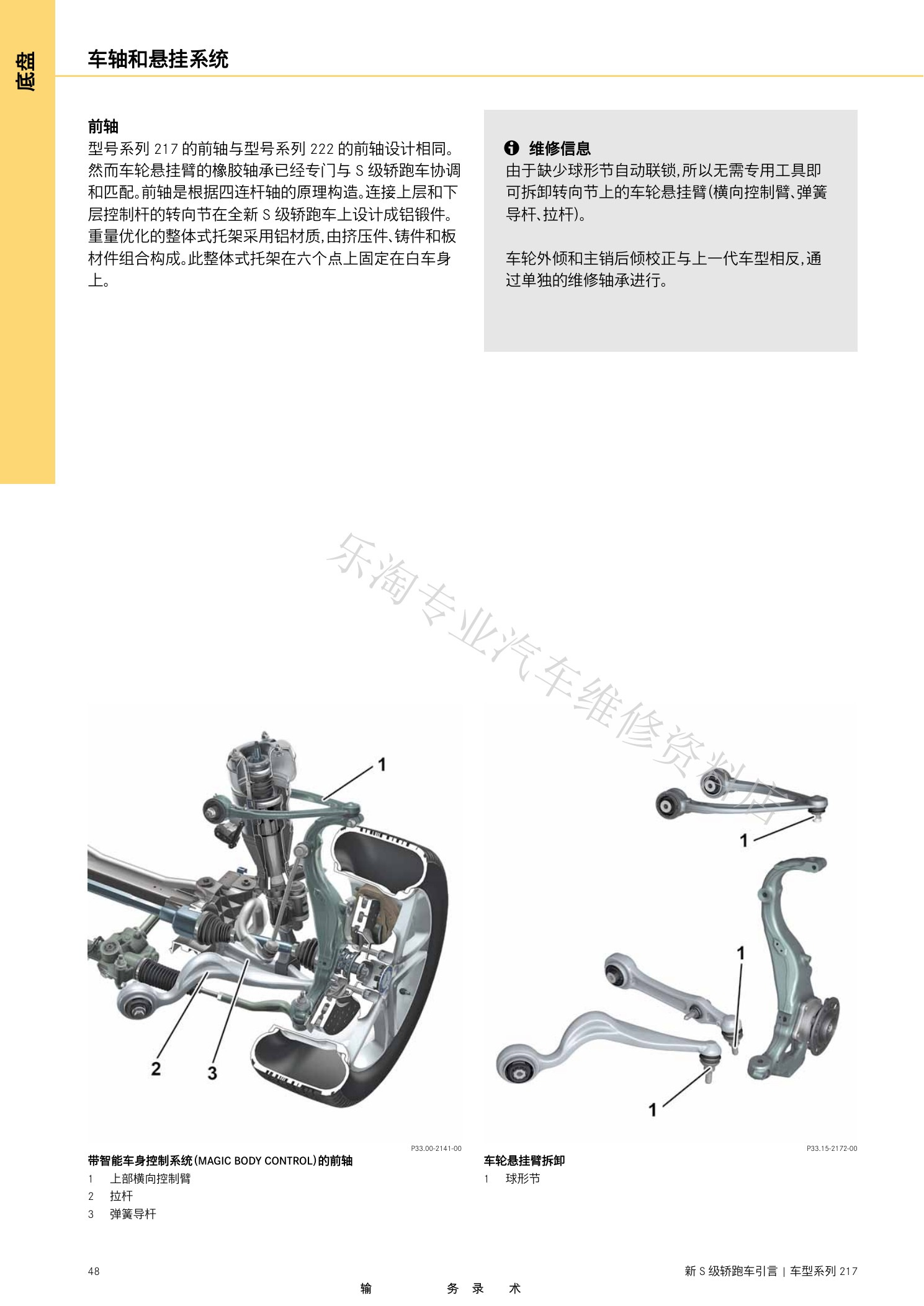

C217 S级双门轿跑维修介绍原第48页。

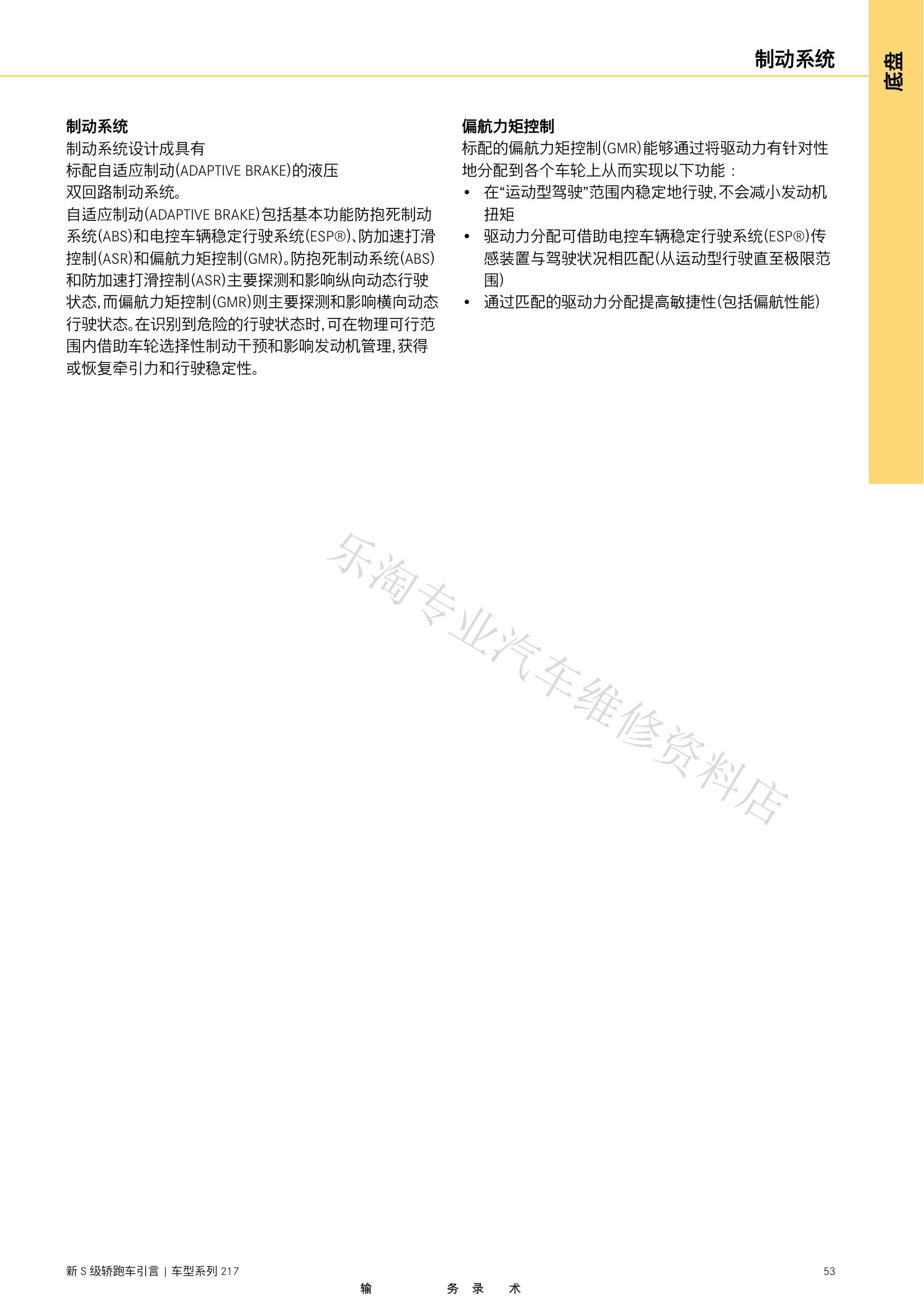

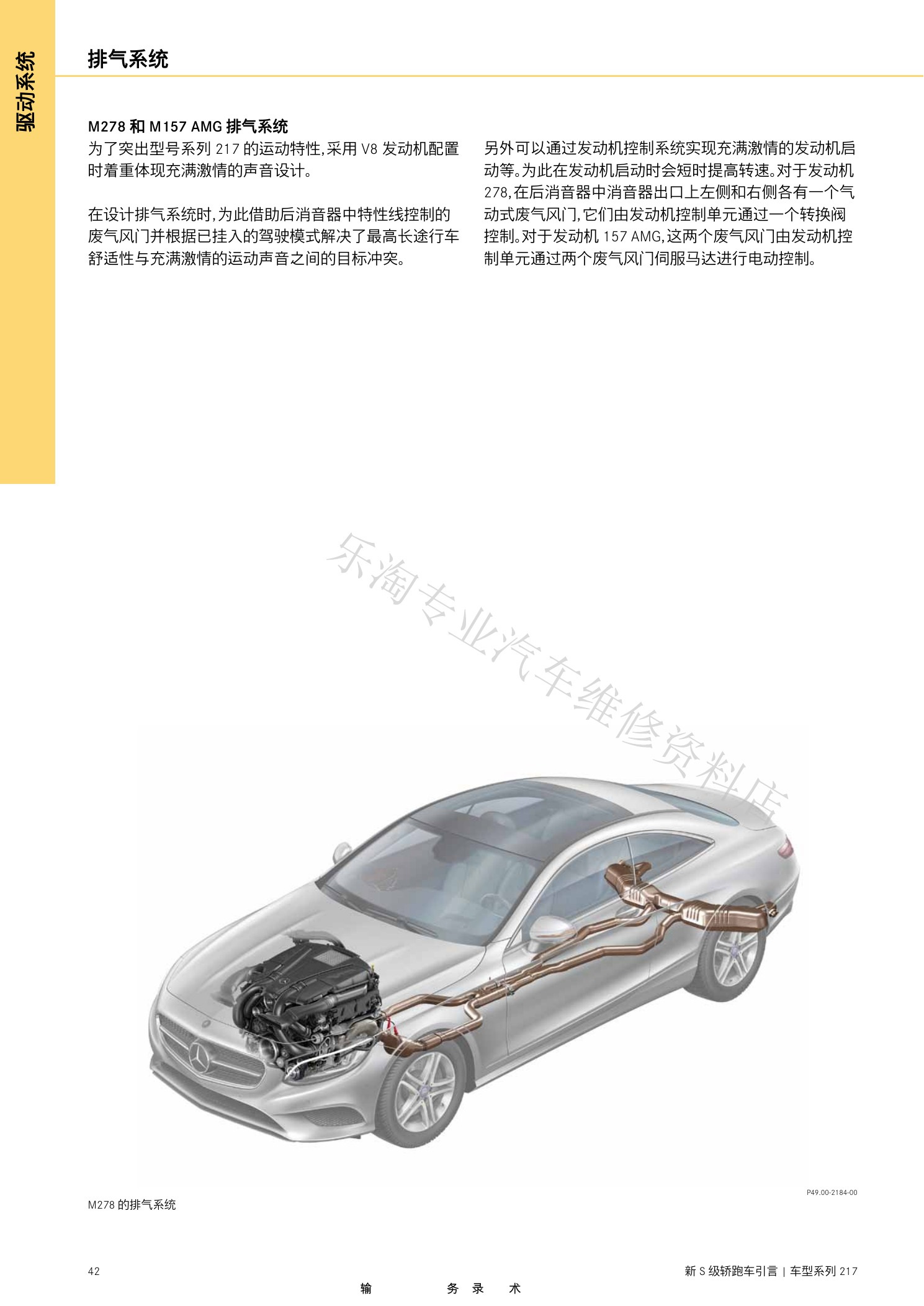

C217 S级双门轿跑维修介绍原第49页。
C217 S级双门轿跑维修介绍原第50页。

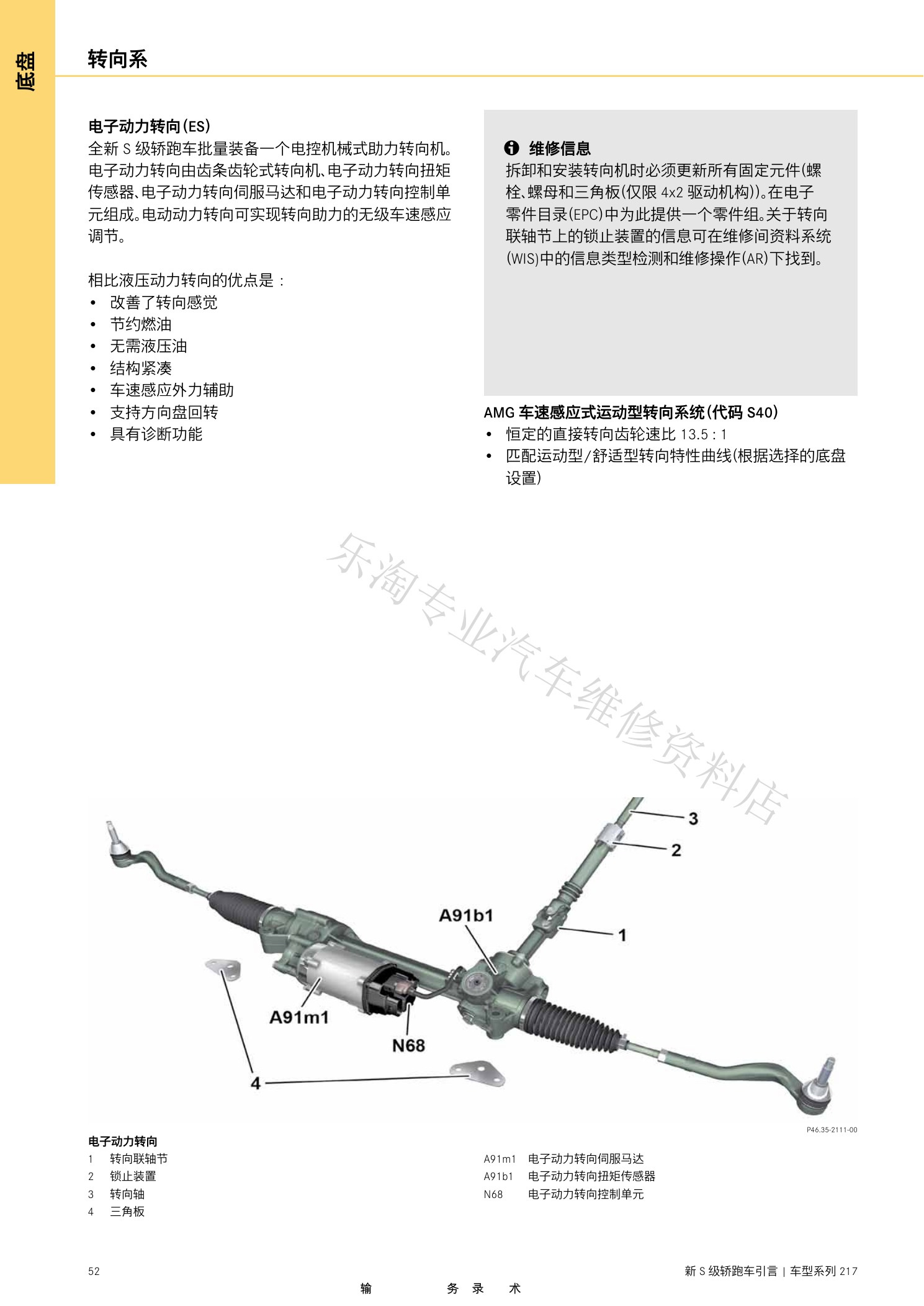

C217 S级双门轿跑维修介绍原第51页。
C217 S级双门轿跑维修介绍原第52页。
C217 S级双门轿跑维修介绍原第53页。
C217 S级双门轿跑维修介绍原第54页。

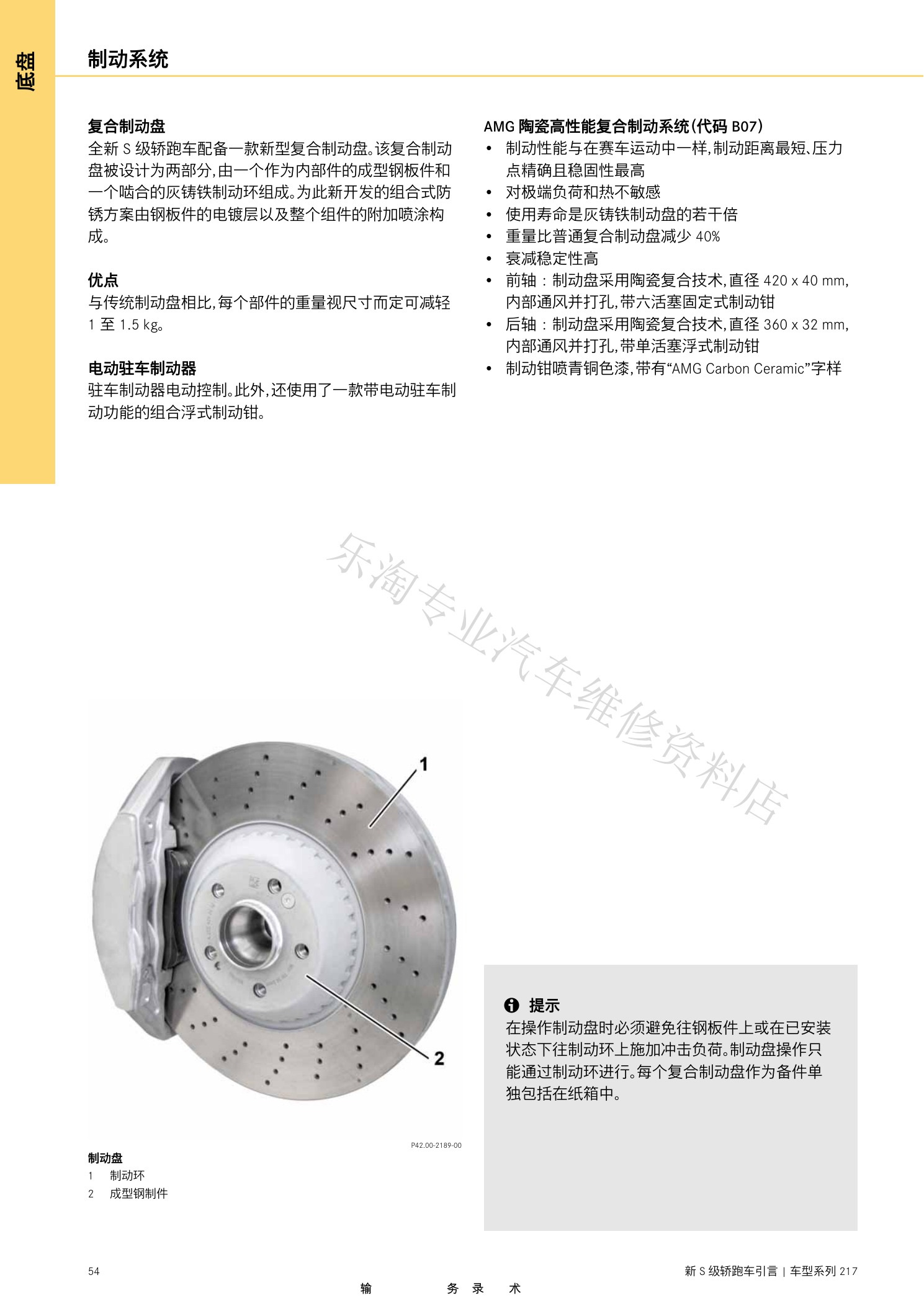

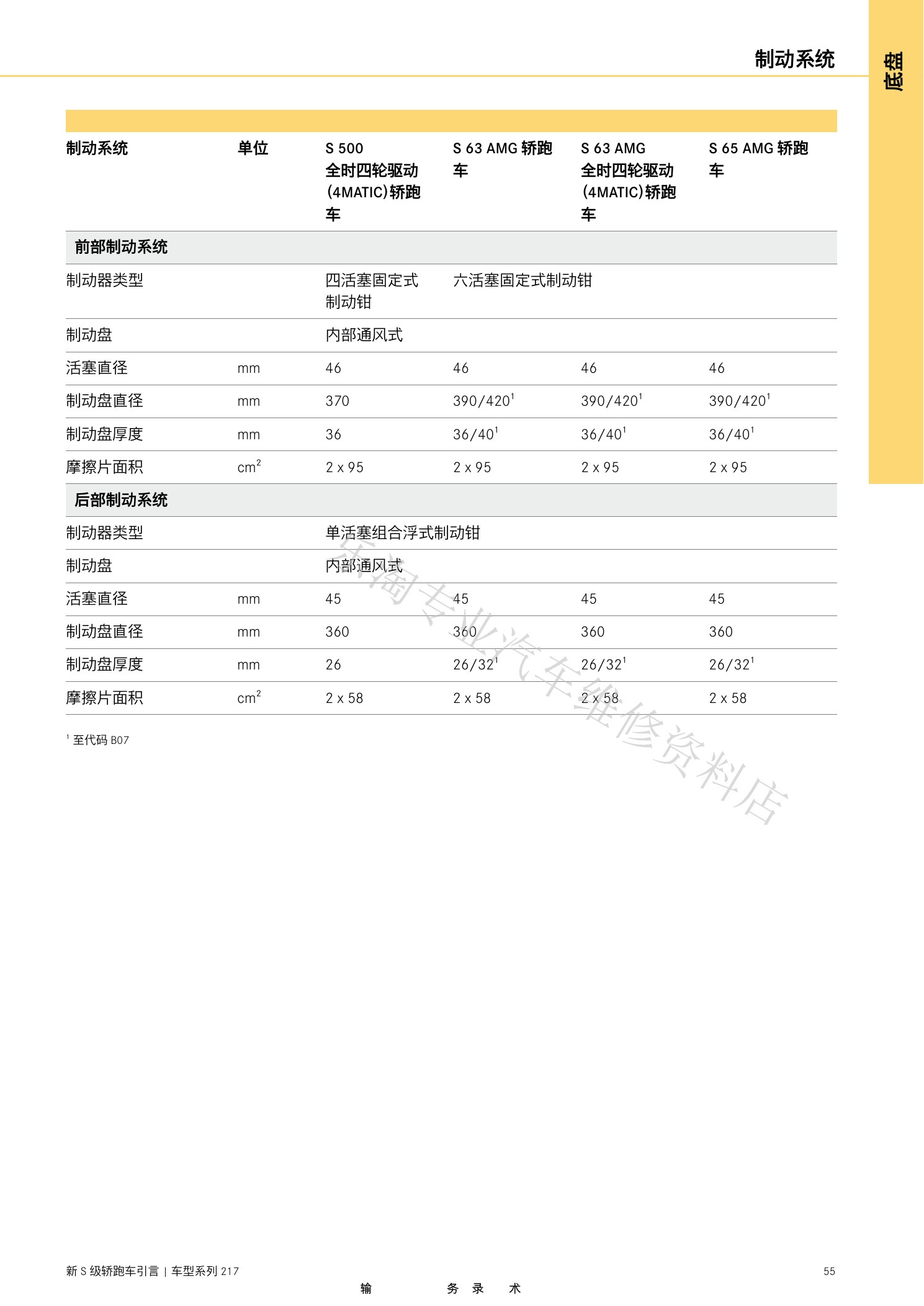

C217 S级双门轿跑维修介绍原第55页。
C217 S级双门轿跑维修介绍原第56页。

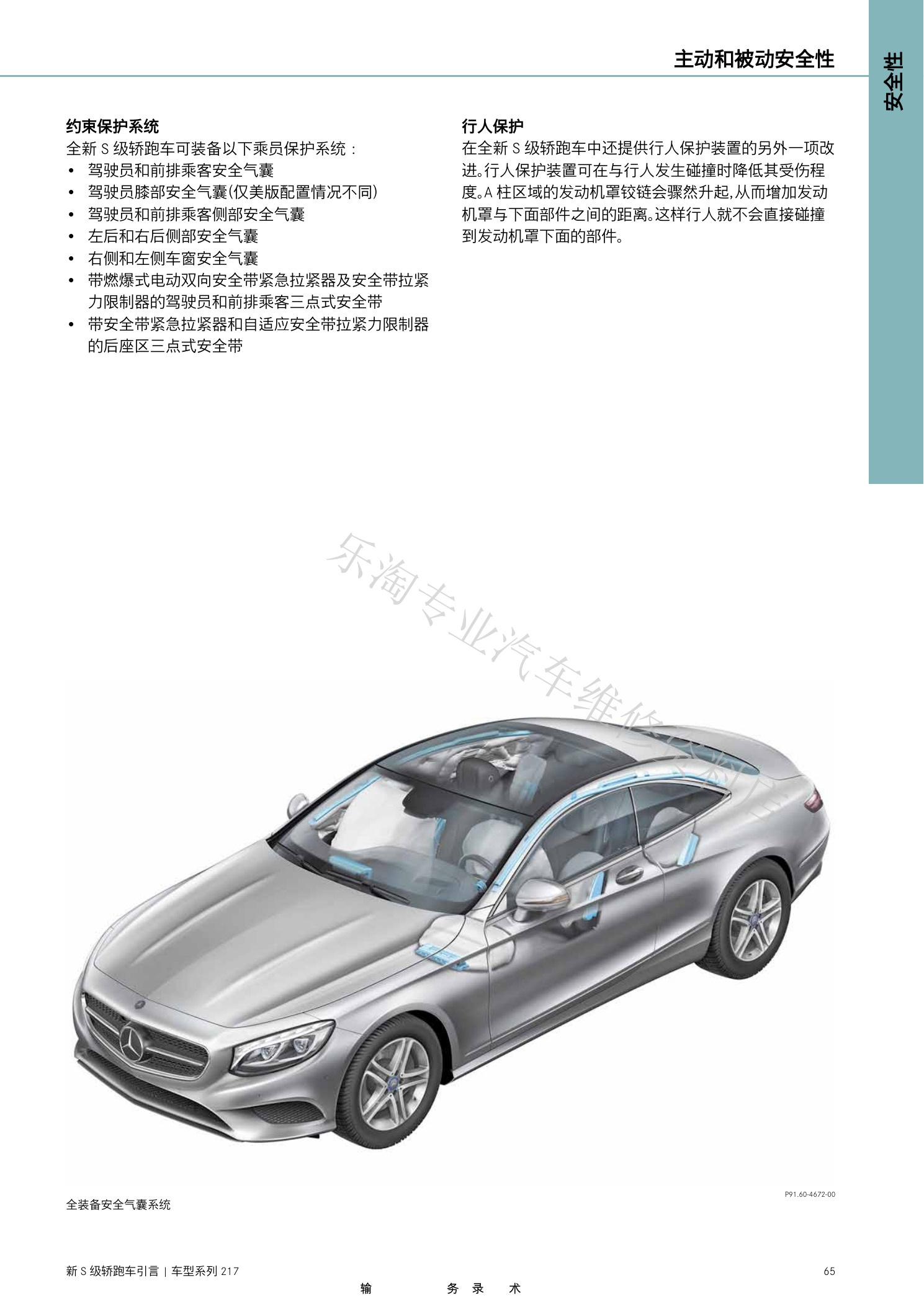

四、网络、能源、照明与车辆安全

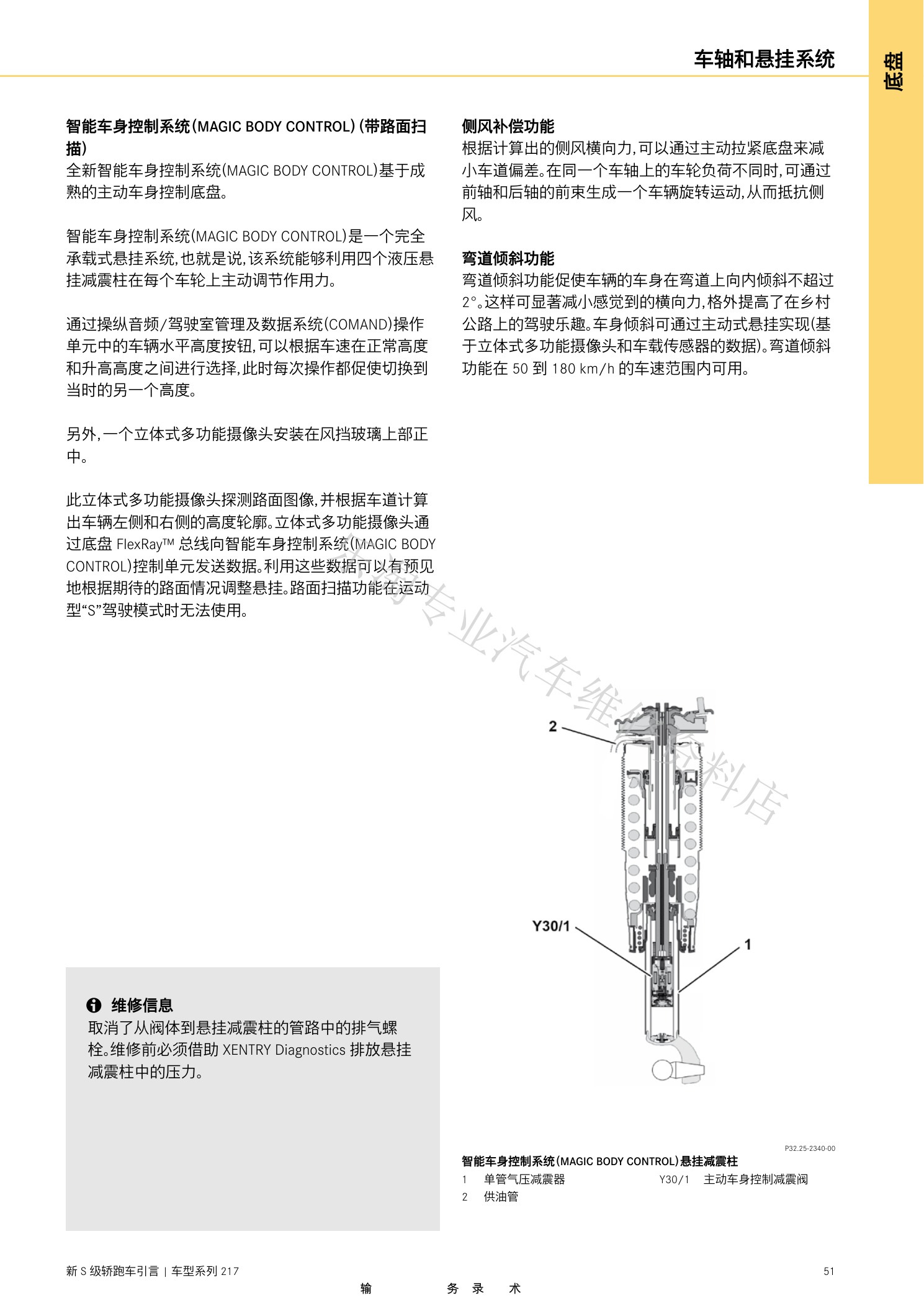

电子章节展示能源管理、总体网络、内外照明、主动被动安全、防盗保护与联锁。

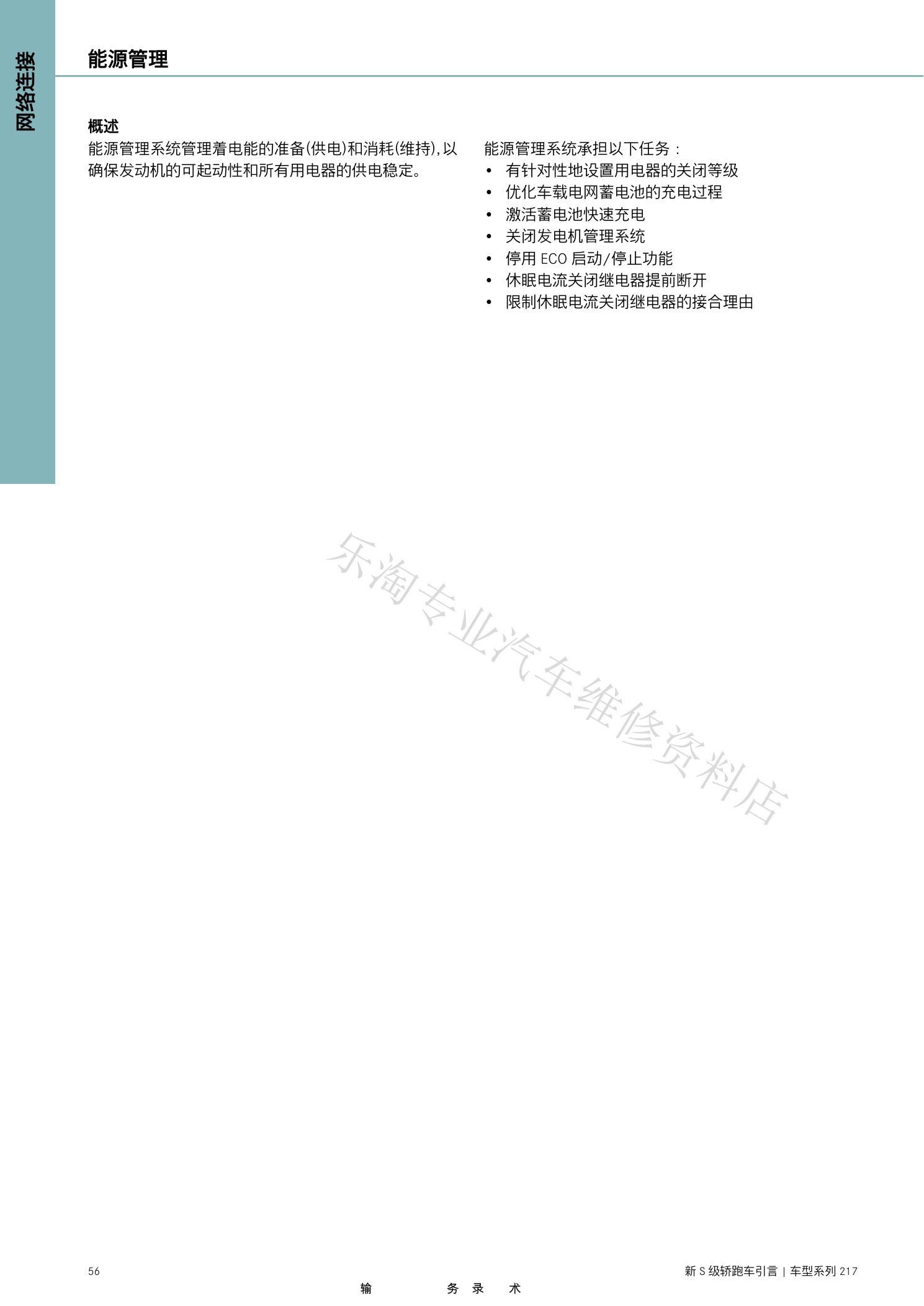

C217 S级双门轿跑维修介绍原第57页。

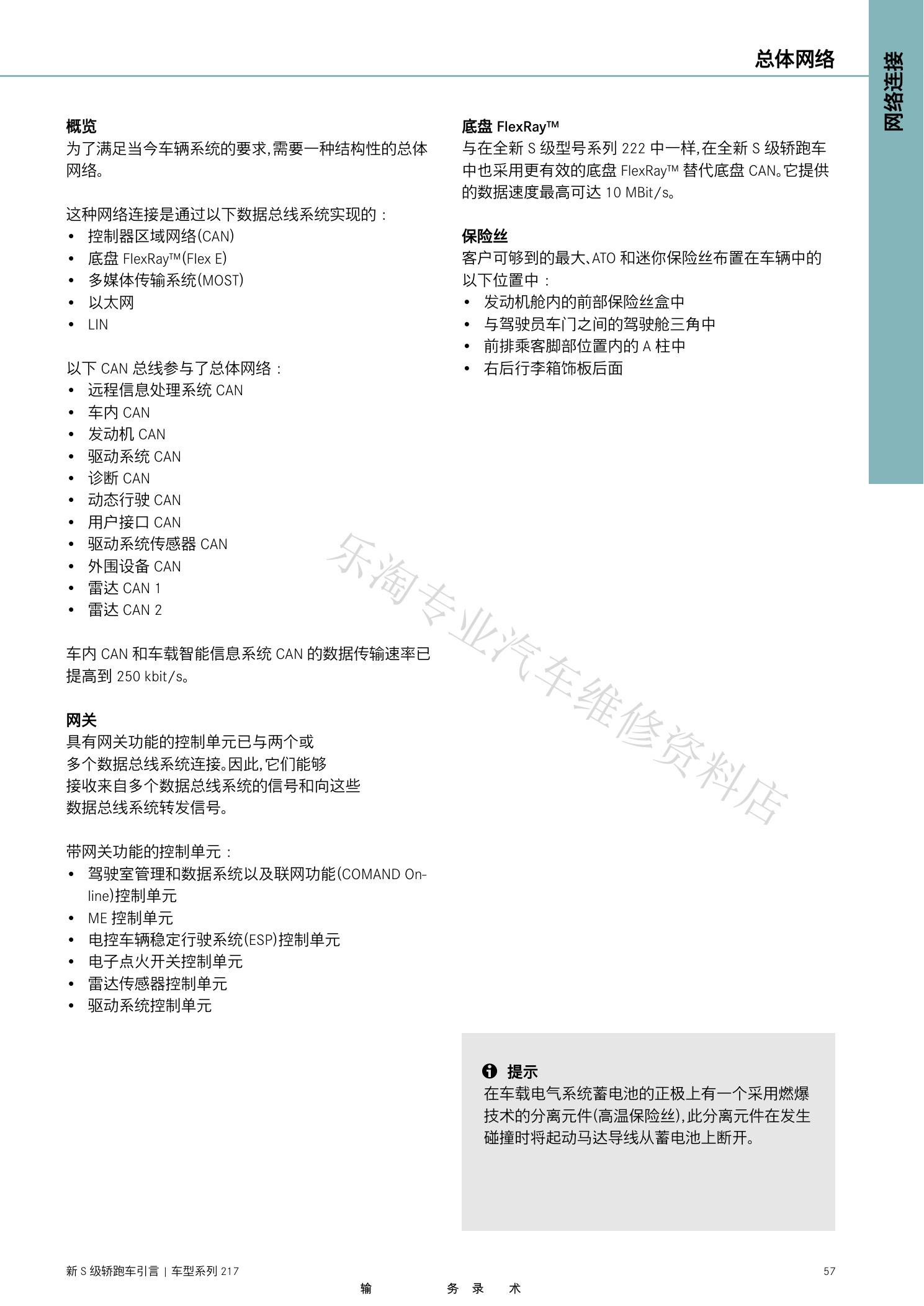

C217 S级双门轿跑维修介绍原第58页。

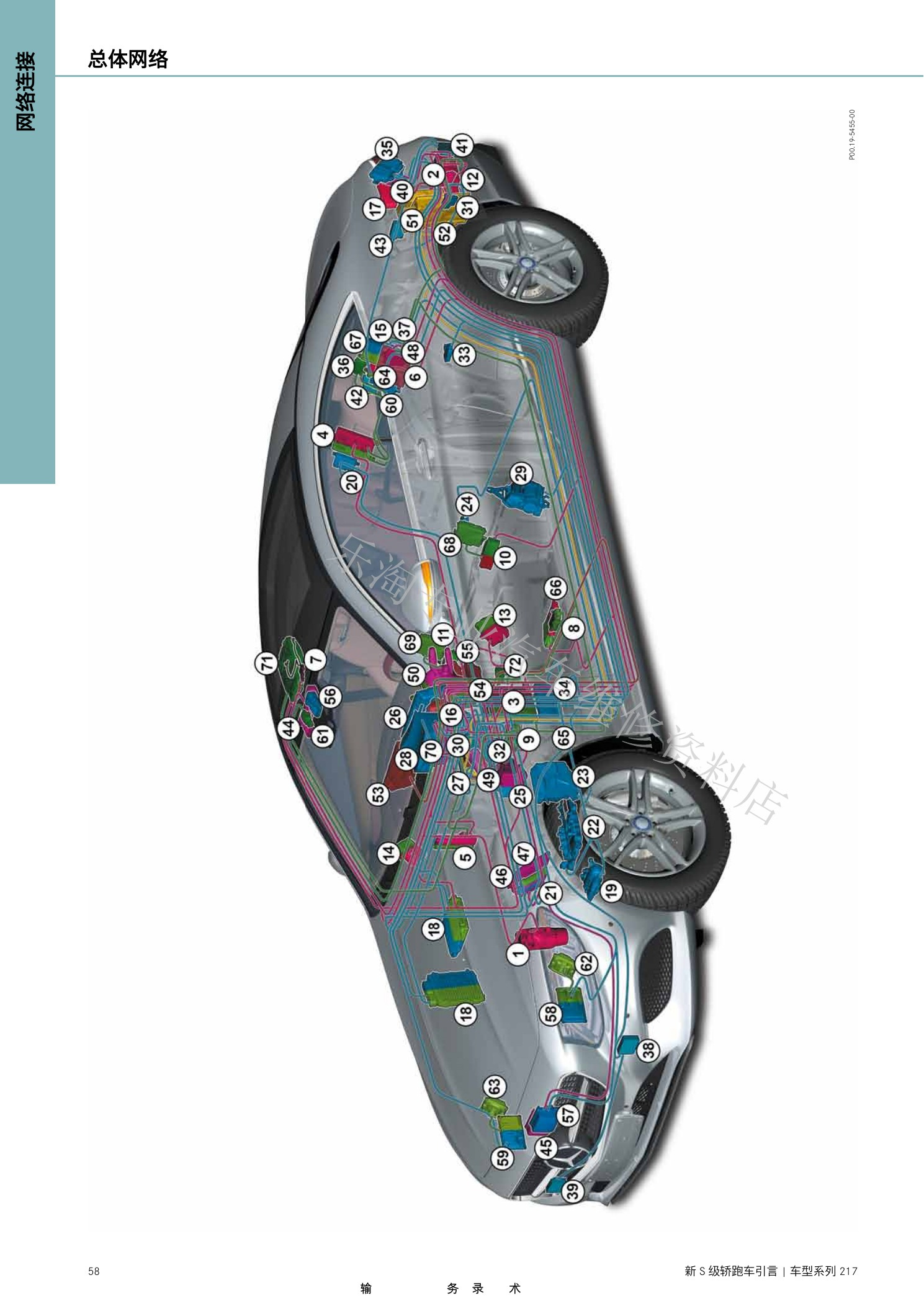

C217 S级双门轿跑维修介绍原第59页。

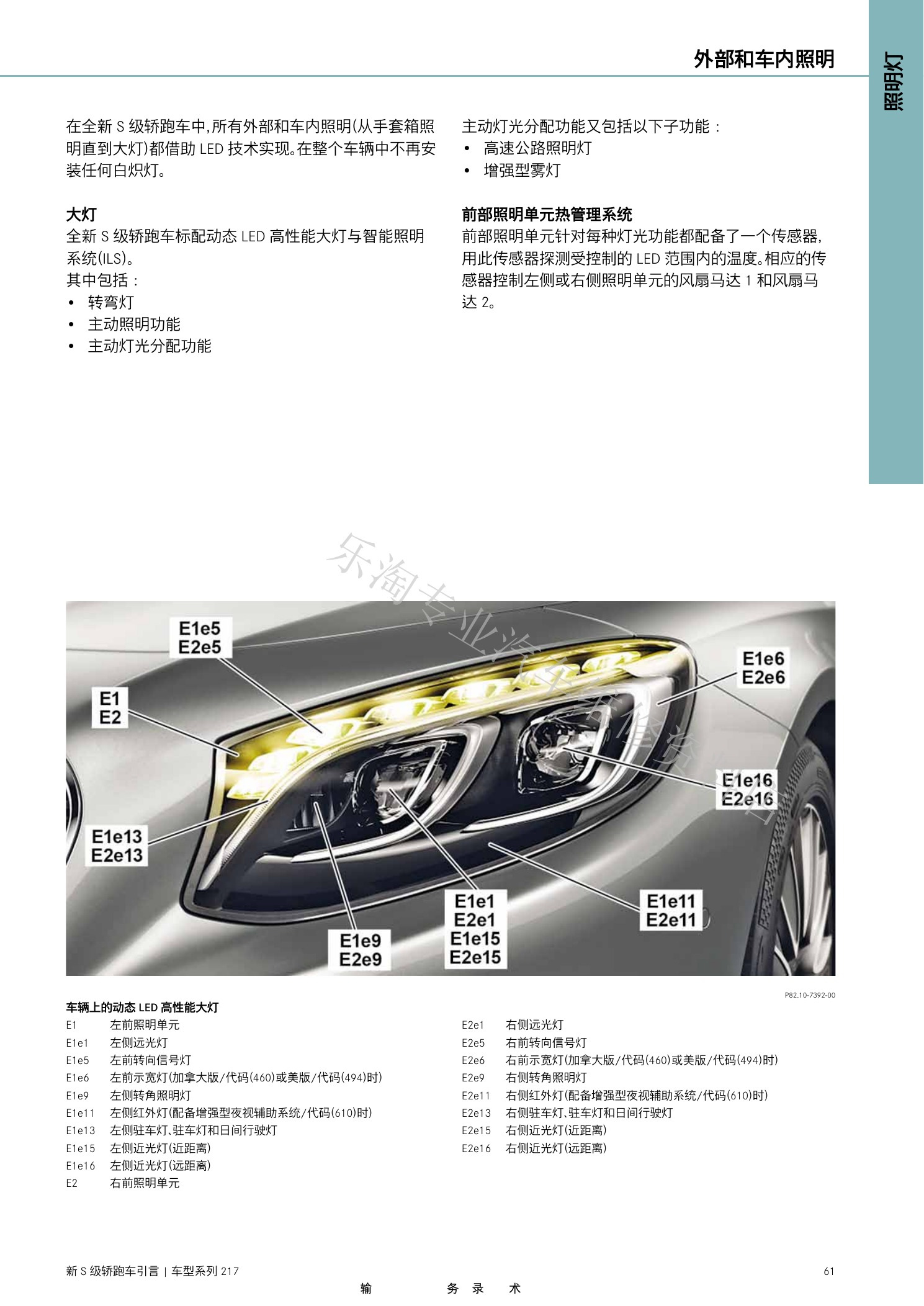

C217 S级双门轿跑维修介绍原第60页。
C217 S级双门轿跑维修介绍原第61页。
C217 S级双门轿跑维修介绍原第62页。

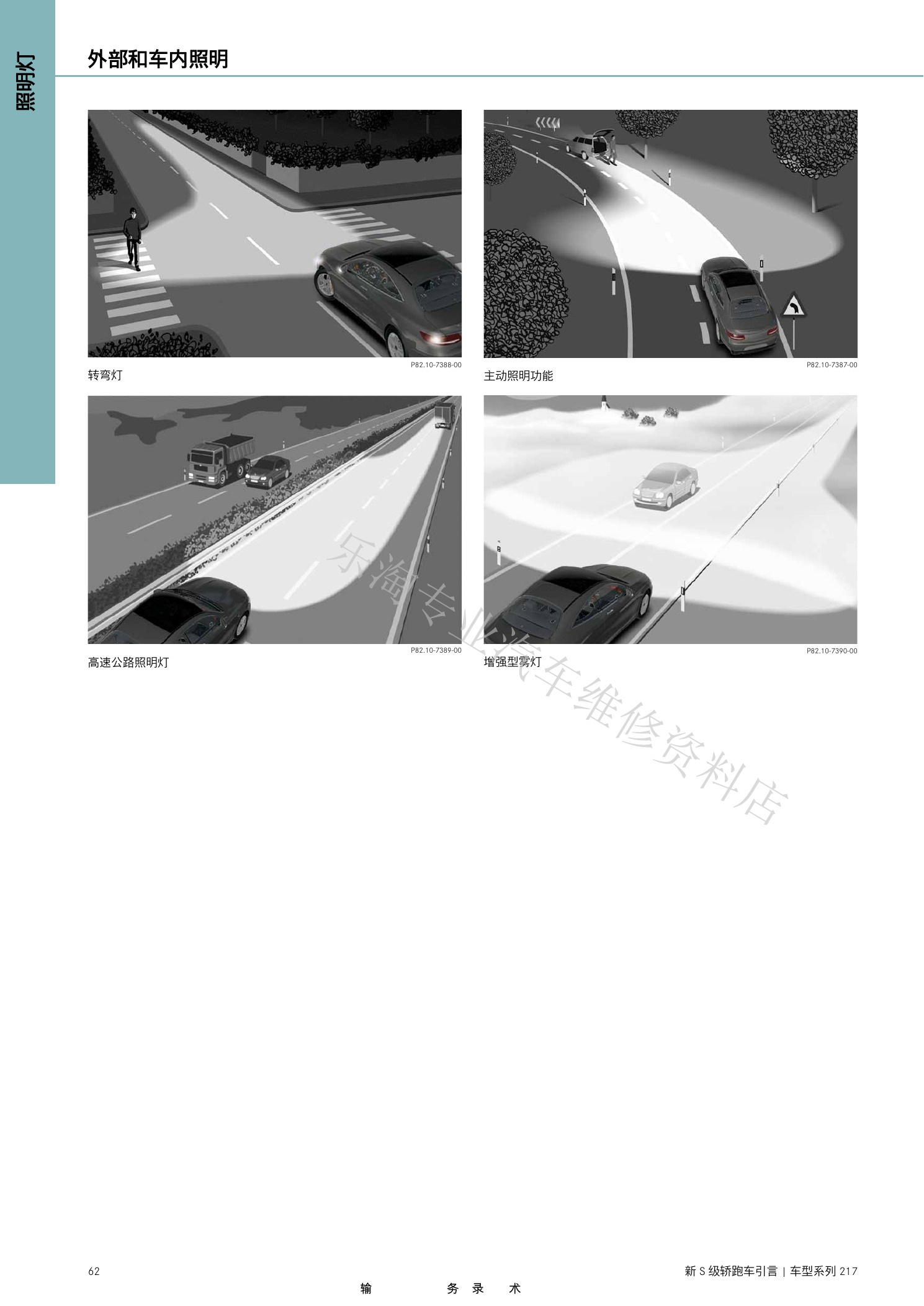

C217 S级双门轿跑维修介绍原第63页。
C217 S级双门轿跑维修介绍原第64页。

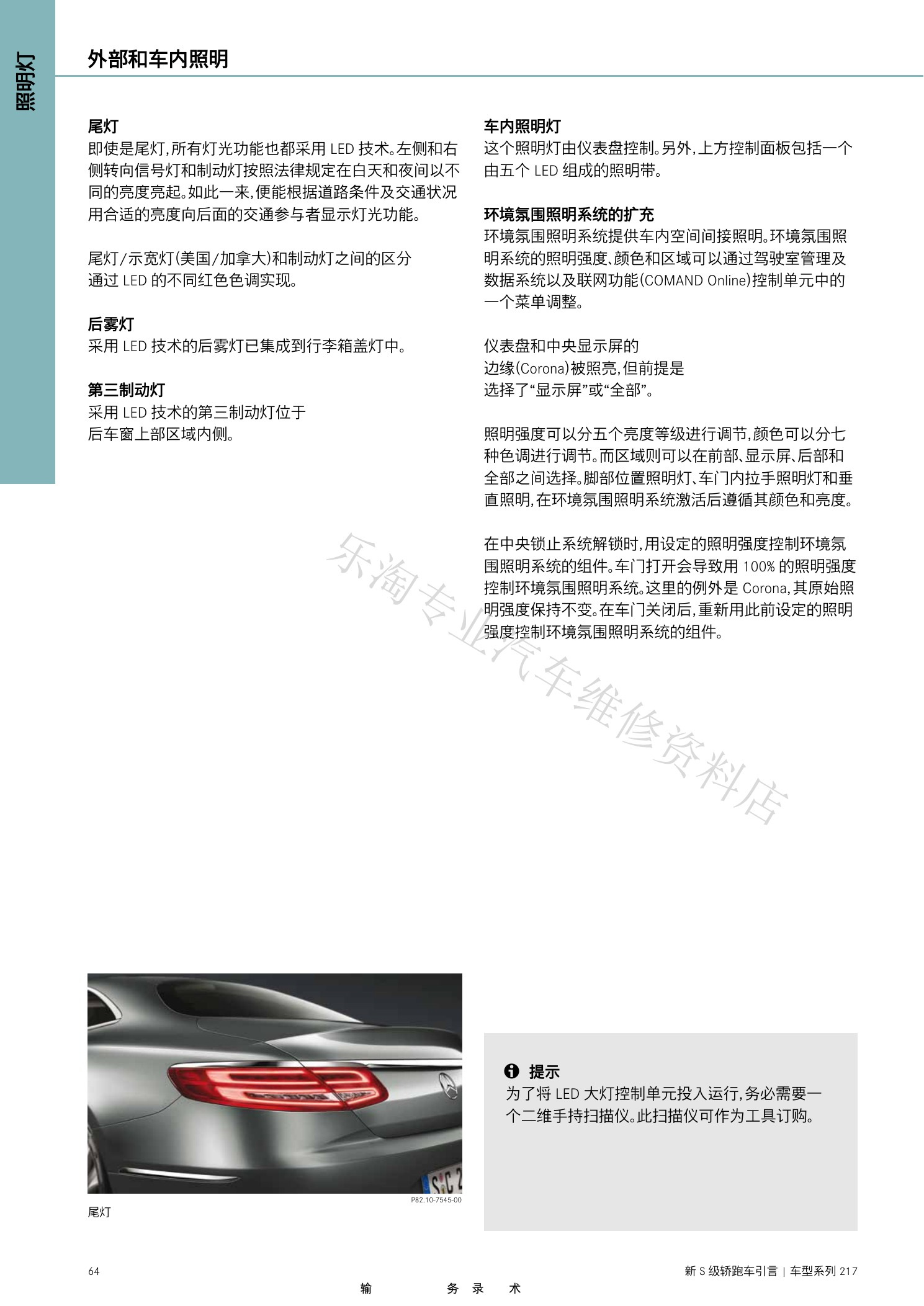

C217 S级双门轿跑维修介绍原第65页。

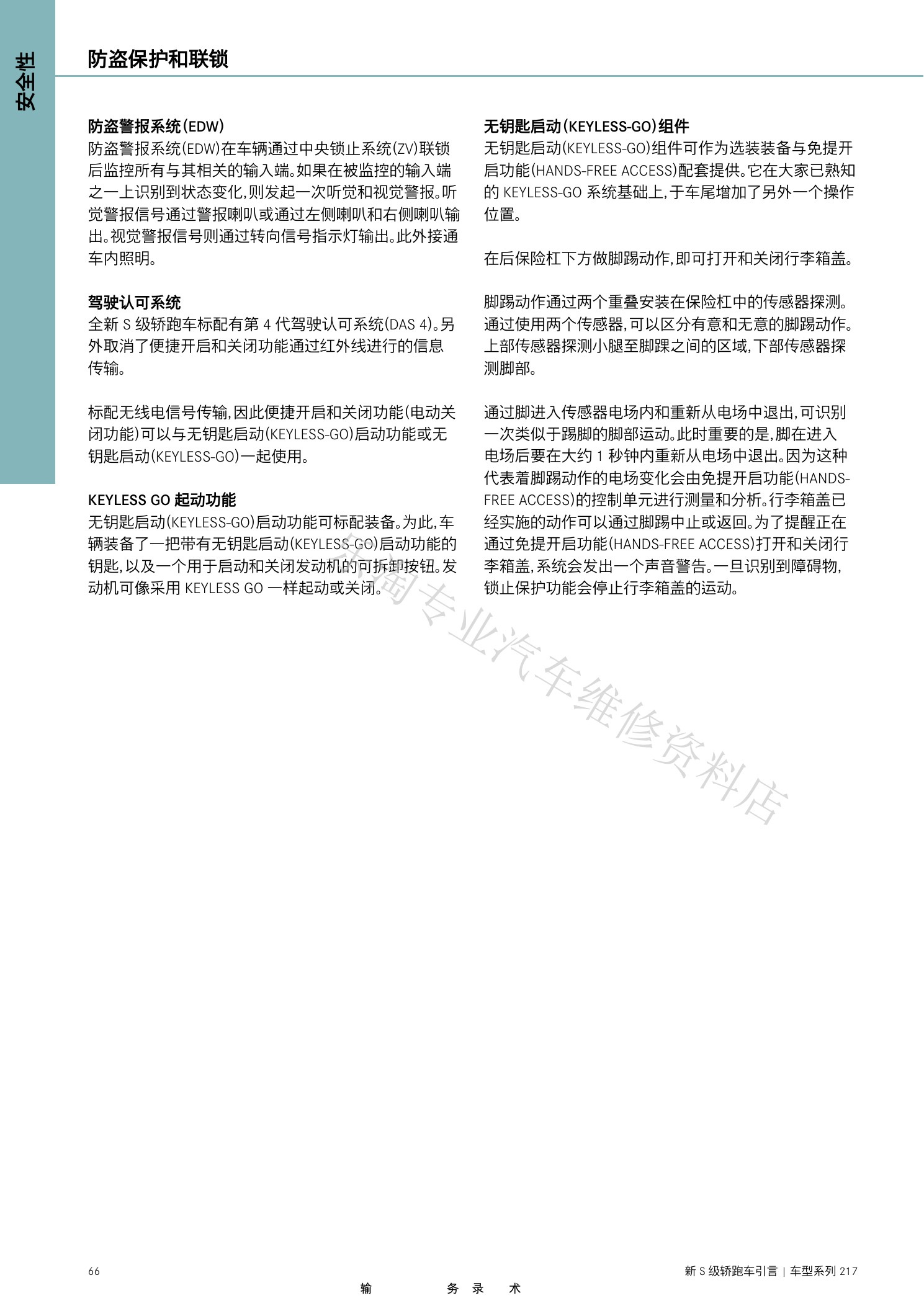

C217 S级双门轿跑维修介绍原第66页。

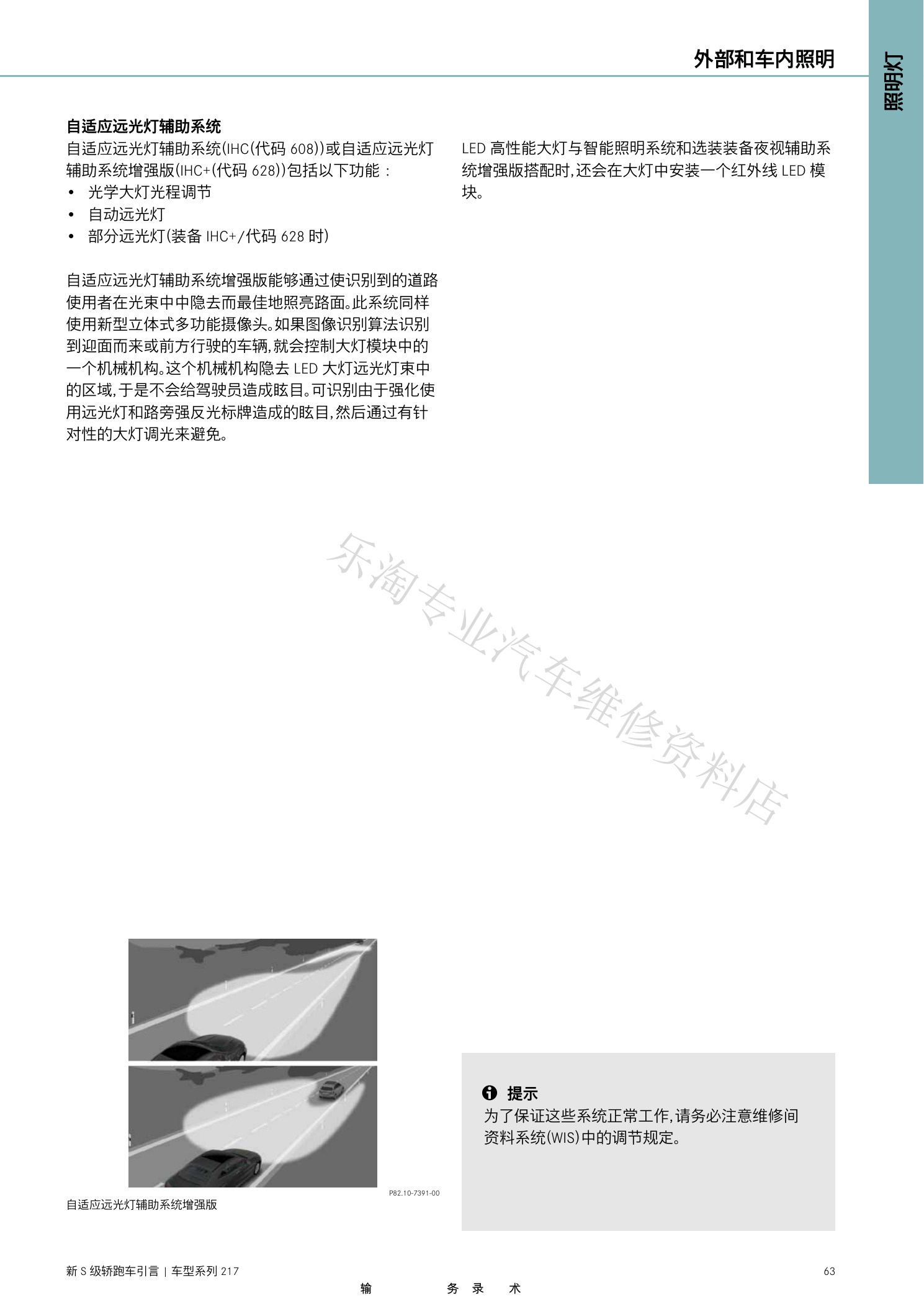

C217 S级双门轿跑维修介绍原第67页。

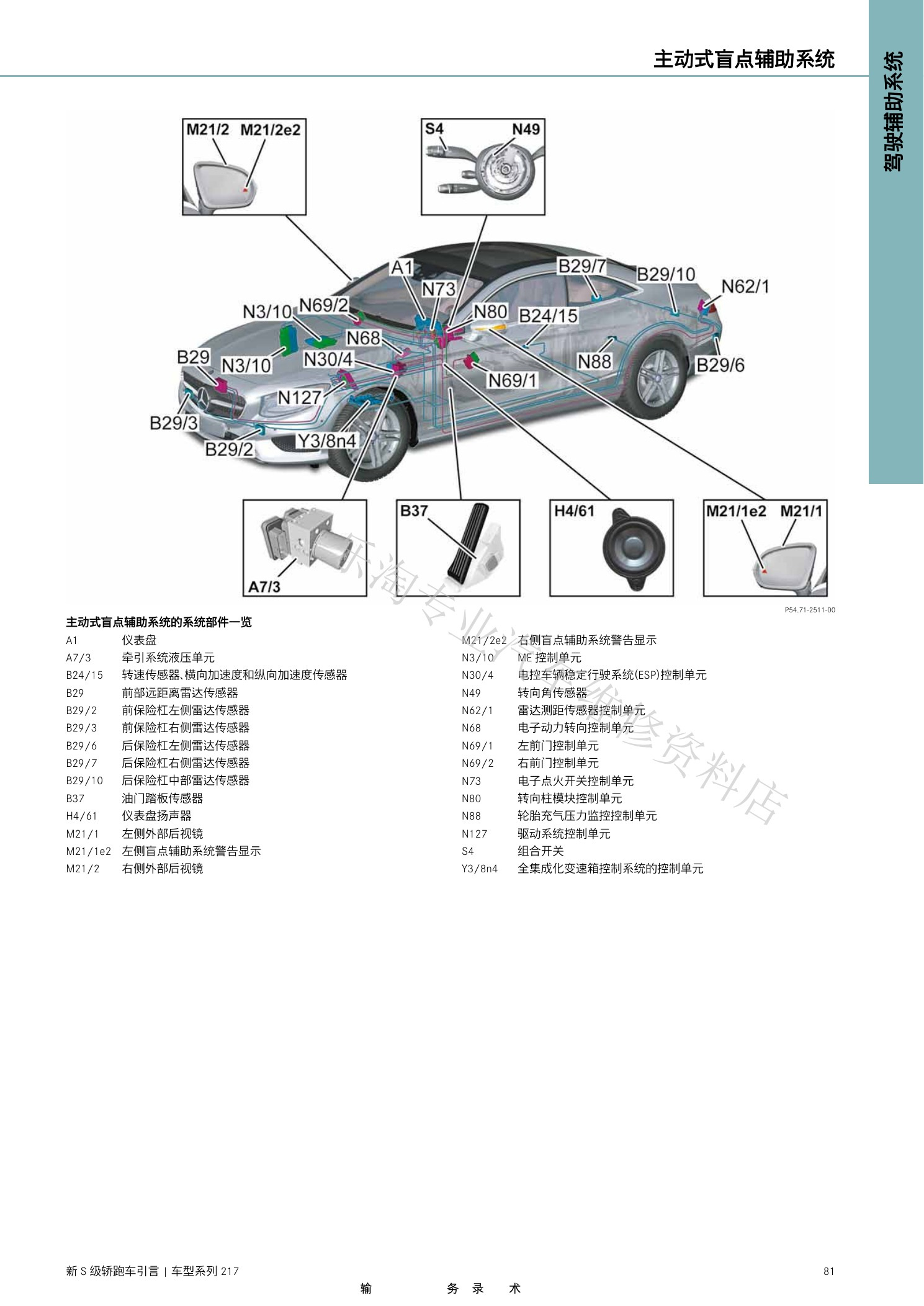

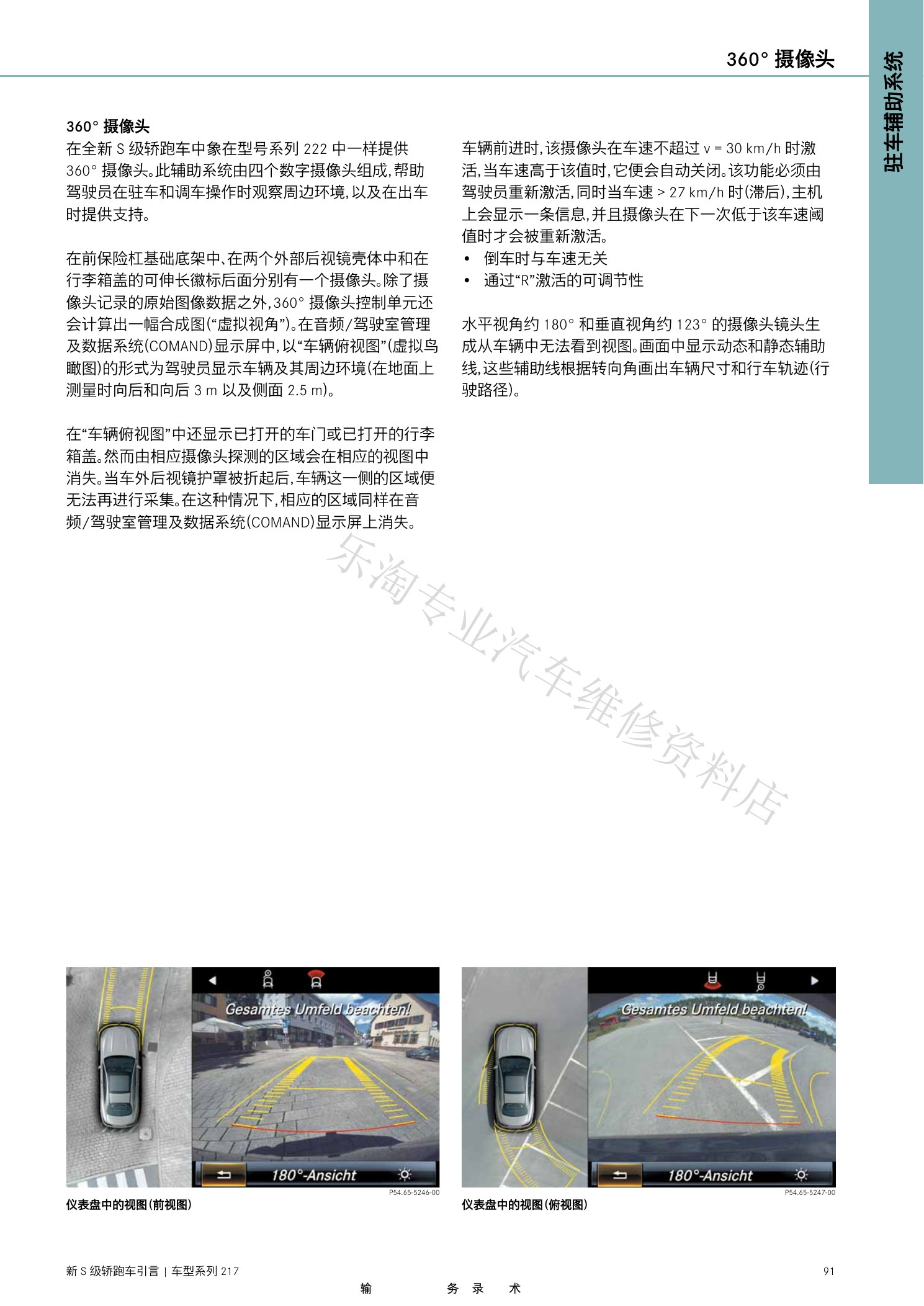

五、驾驶与驻车辅助系统

资料连续介绍注意力和交通标志辅助、SPEEDTRONIC、碰撞预防、立体摄像头、DISTRONIC PLUS、BAS PLUS、PRE-SAFE、盲点、车道保持、夜视以及多种驻车摄像系统。

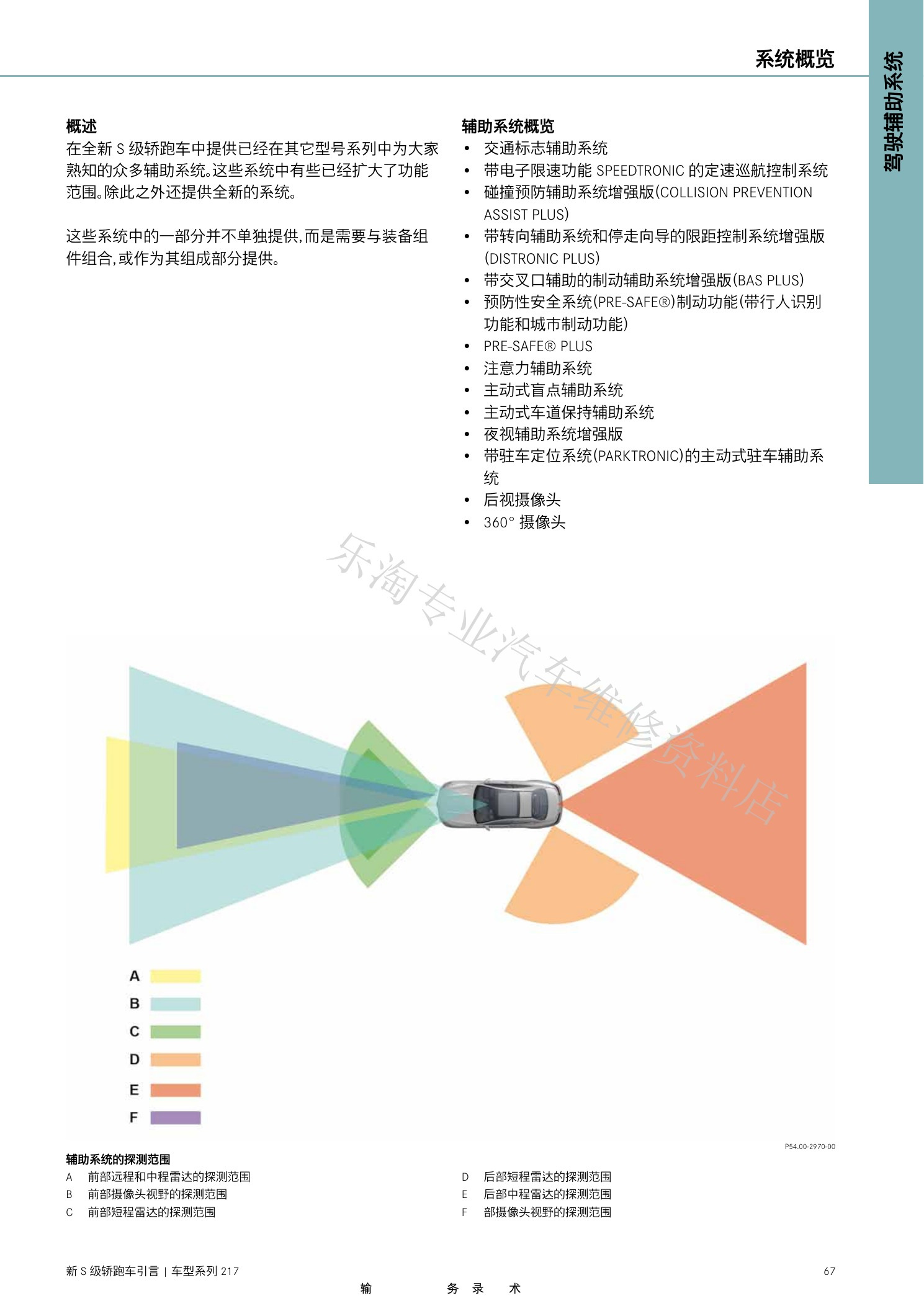

C217 S级双门轿跑维修介绍原第68页。
C217 S级双门轿跑维修介绍原第69页。
C217 S级双门轿跑维修介绍原第70页。

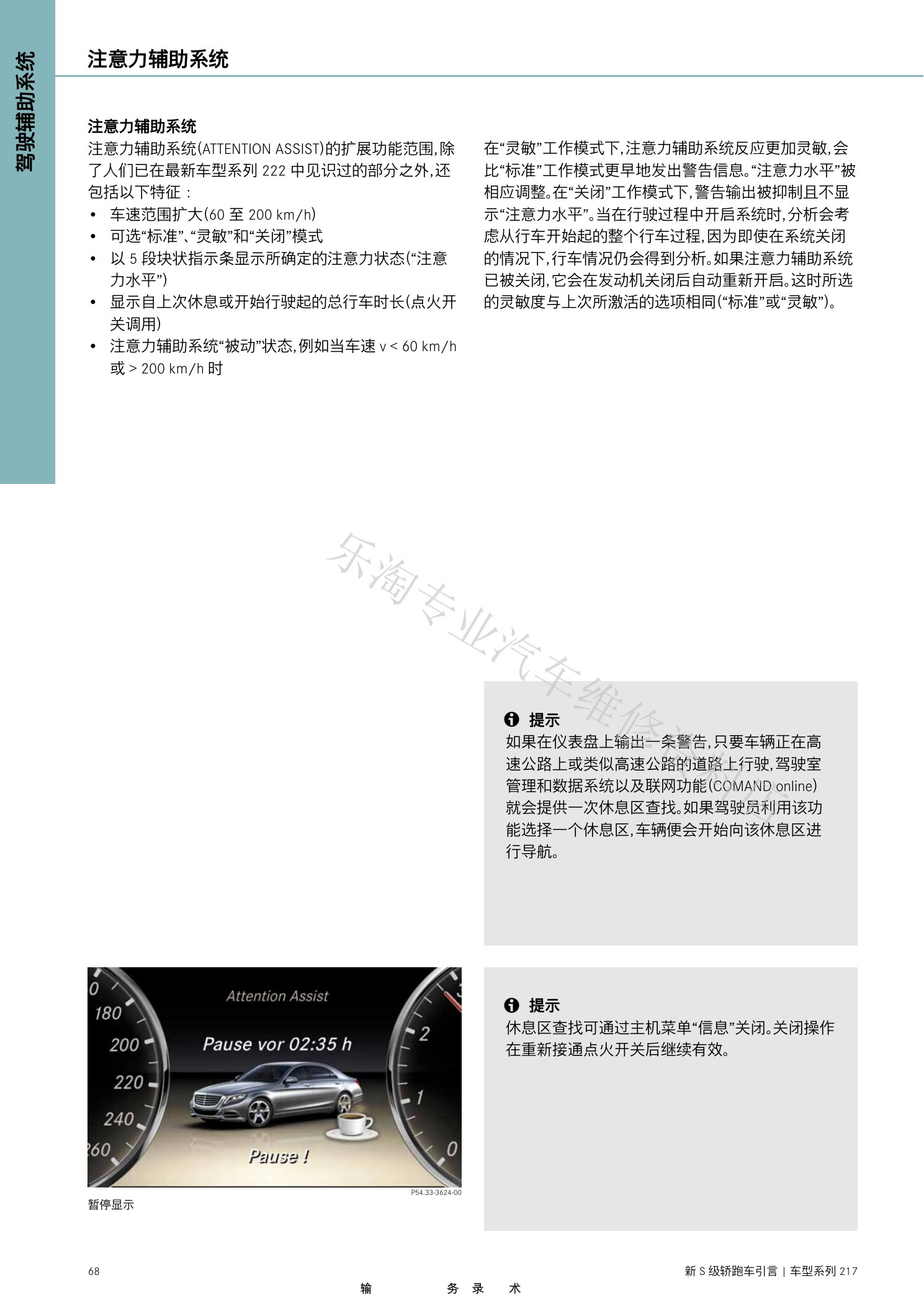

C217 S级双门轿跑维修介绍原第71页。

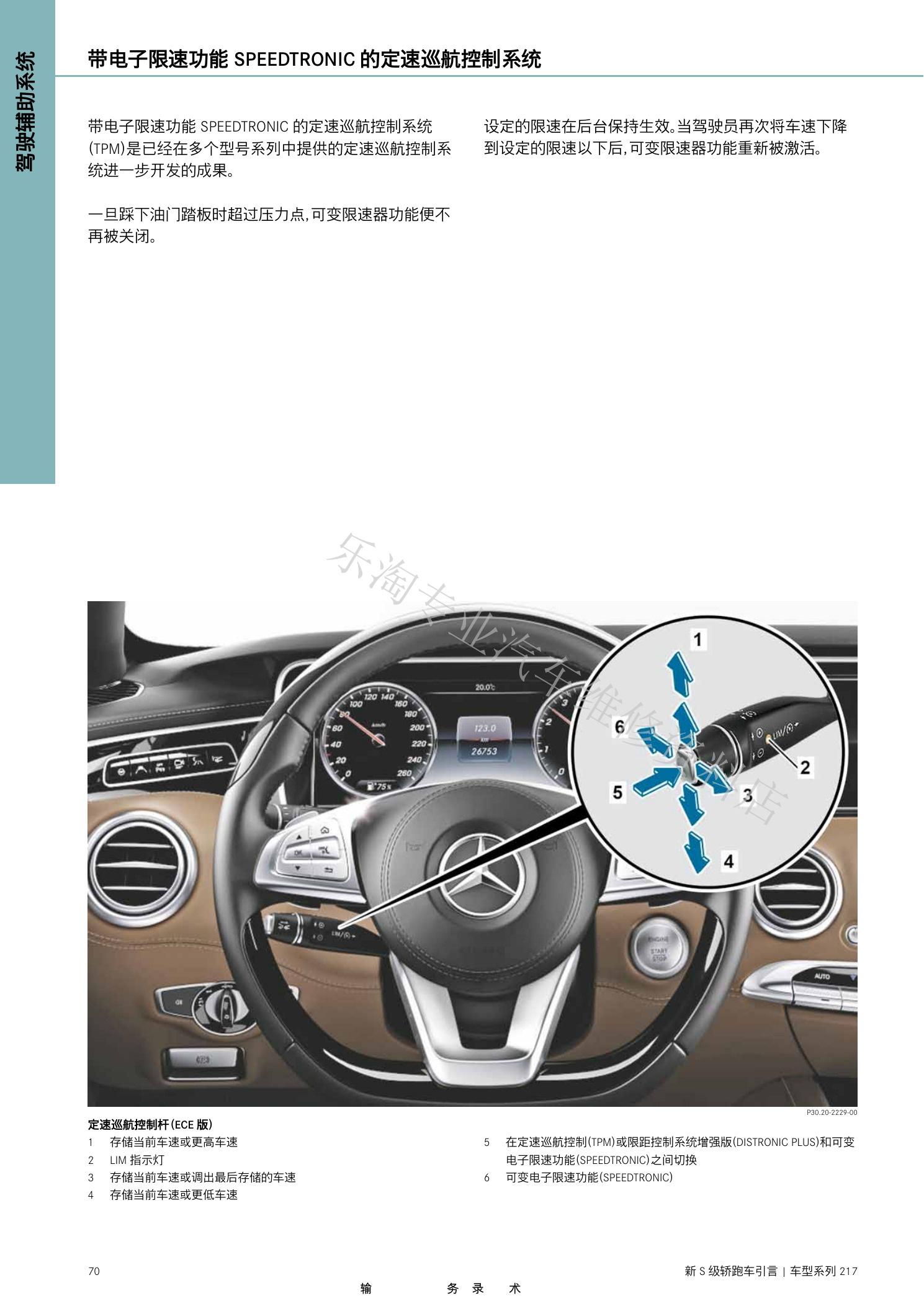

C217 S级双门轿跑维修介绍原第72页。
C217 S级双门轿跑维修介绍原第73页。
C217 S级双门轿跑维修介绍原第74页。

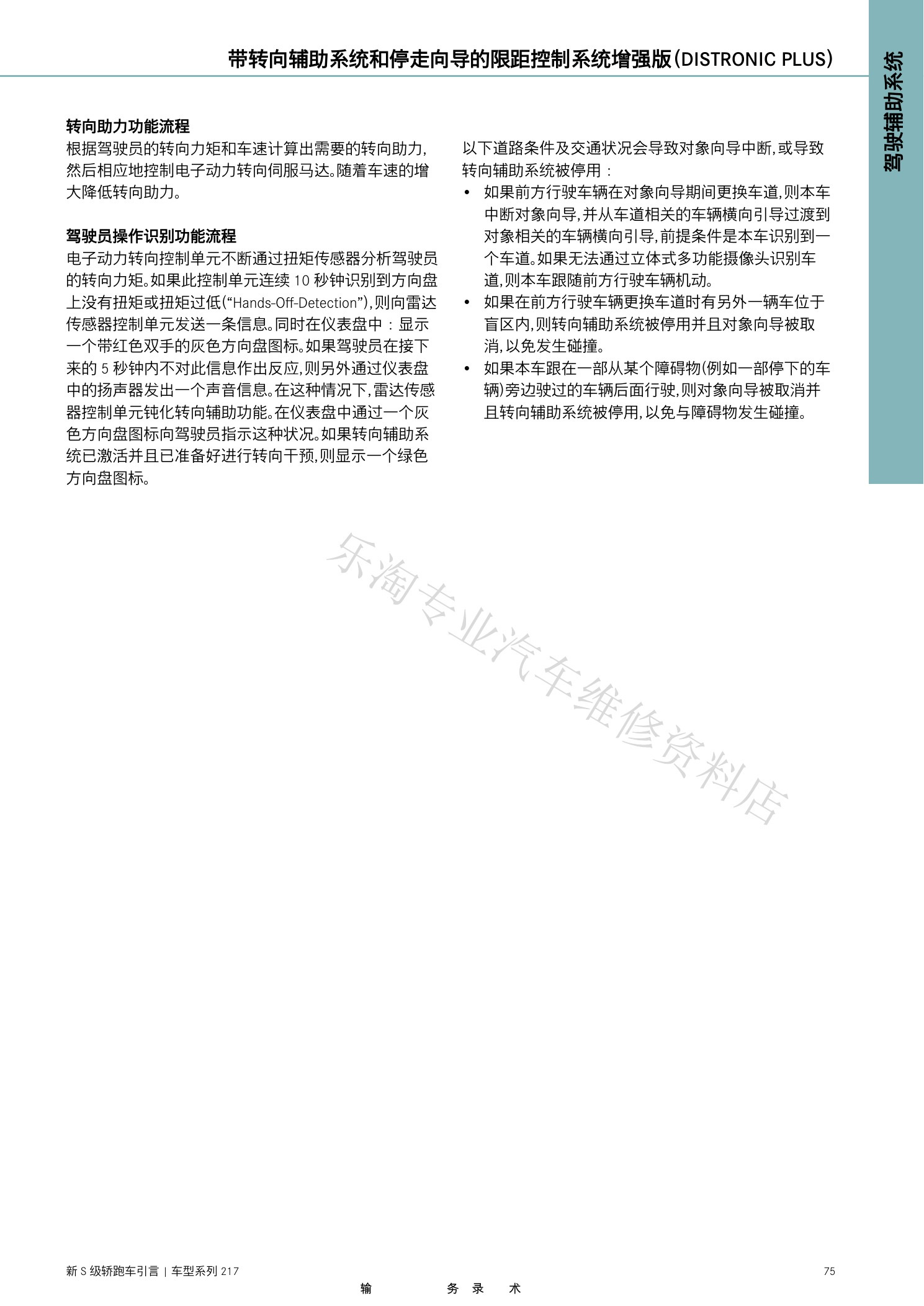

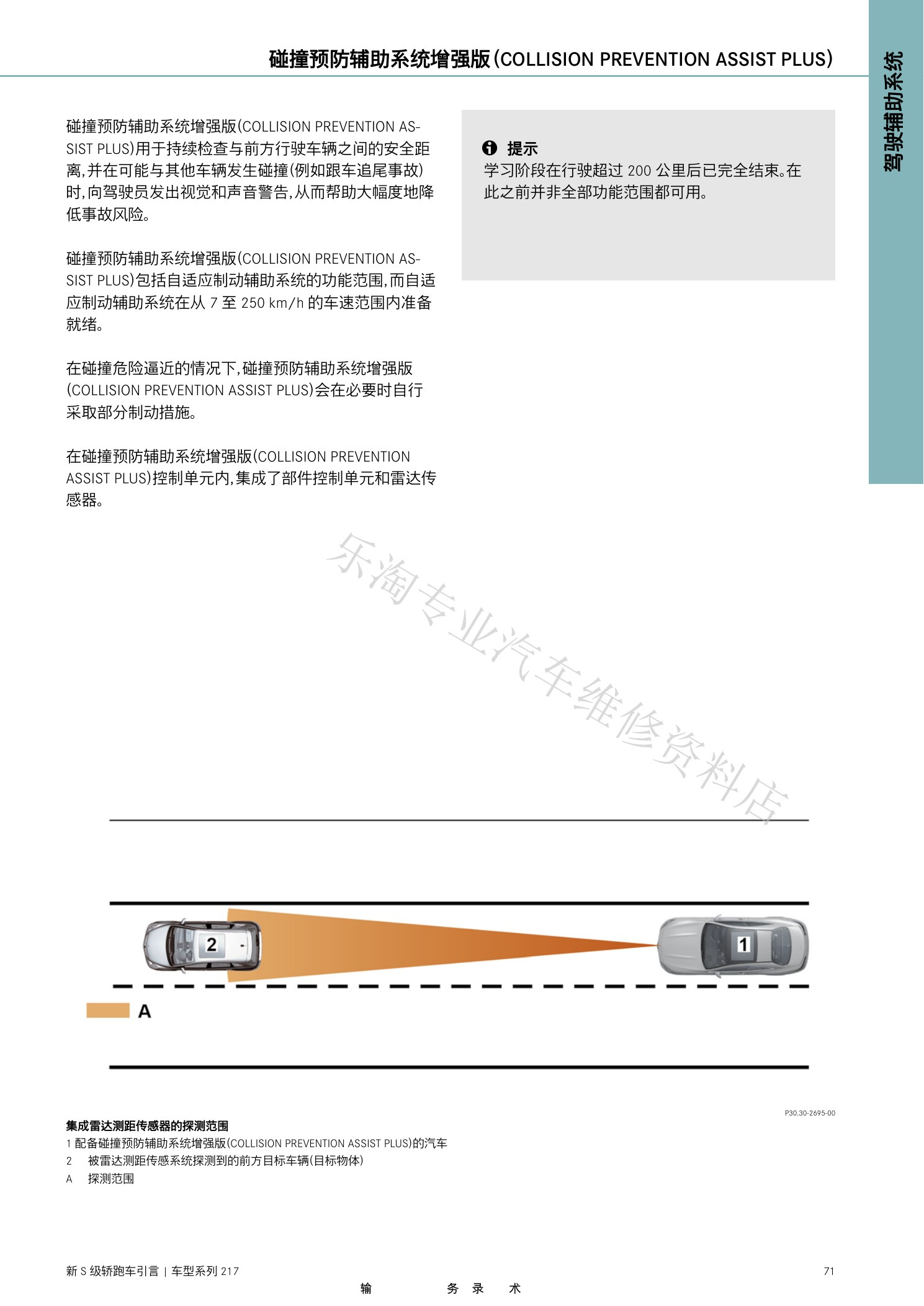

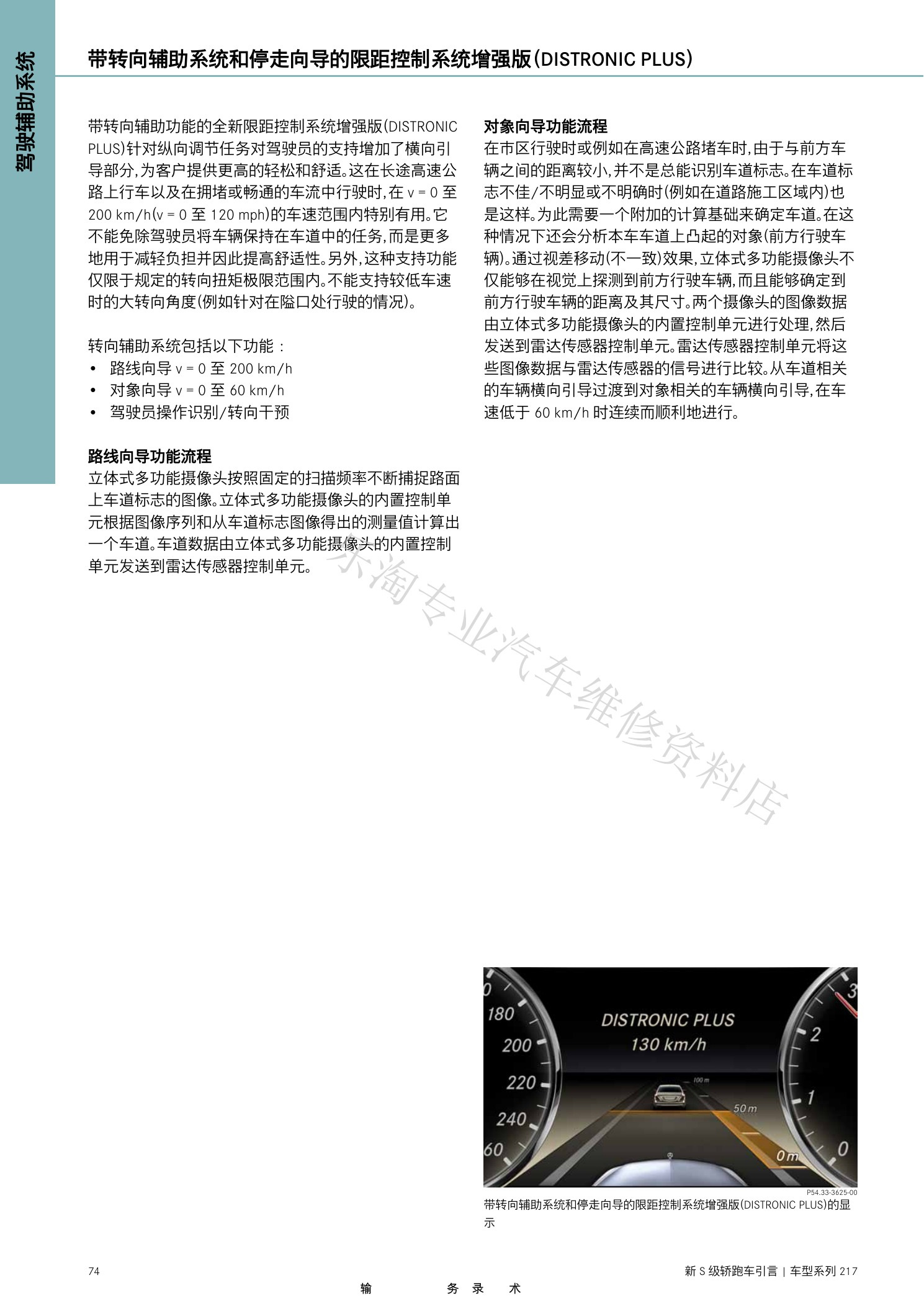

C217 S级双门轿跑维修介绍原第75页。
C217 S级双门轿跑维修介绍原第76页。
C217 S级双门轿跑维修介绍原第77页。

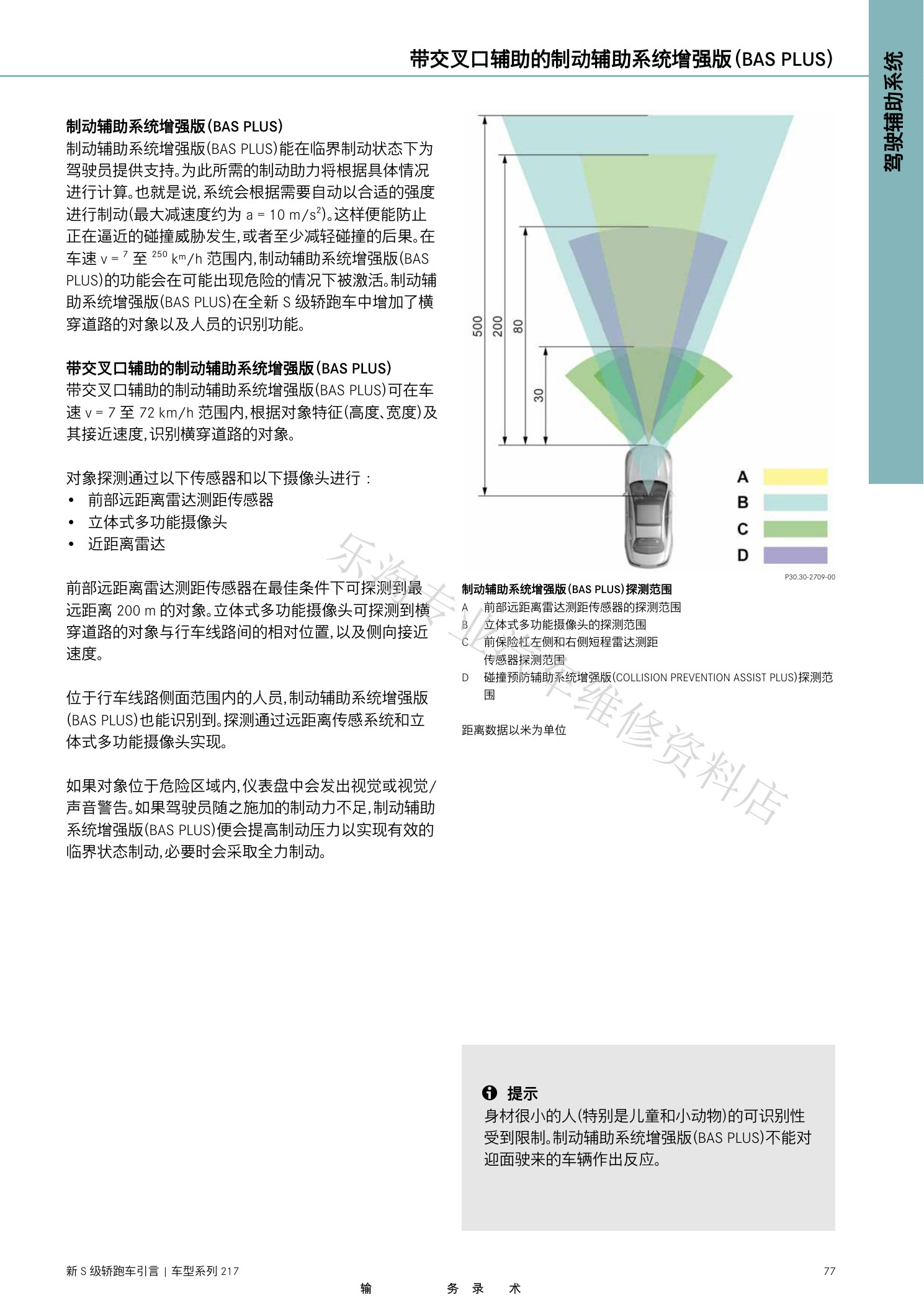

C217 S级双门轿跑维修介绍原第78页。

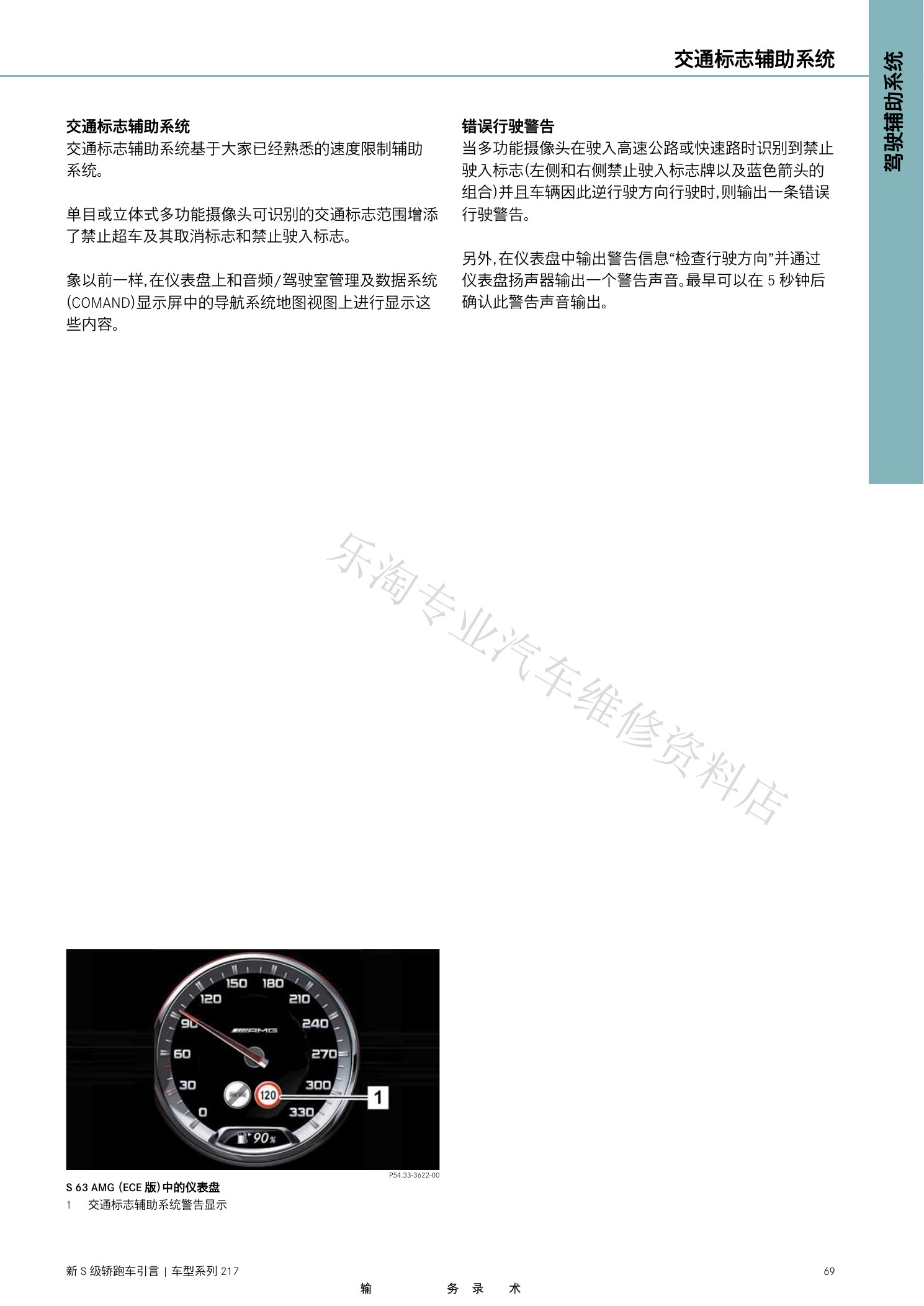

C217 S级双门轿跑维修介绍原第79页。

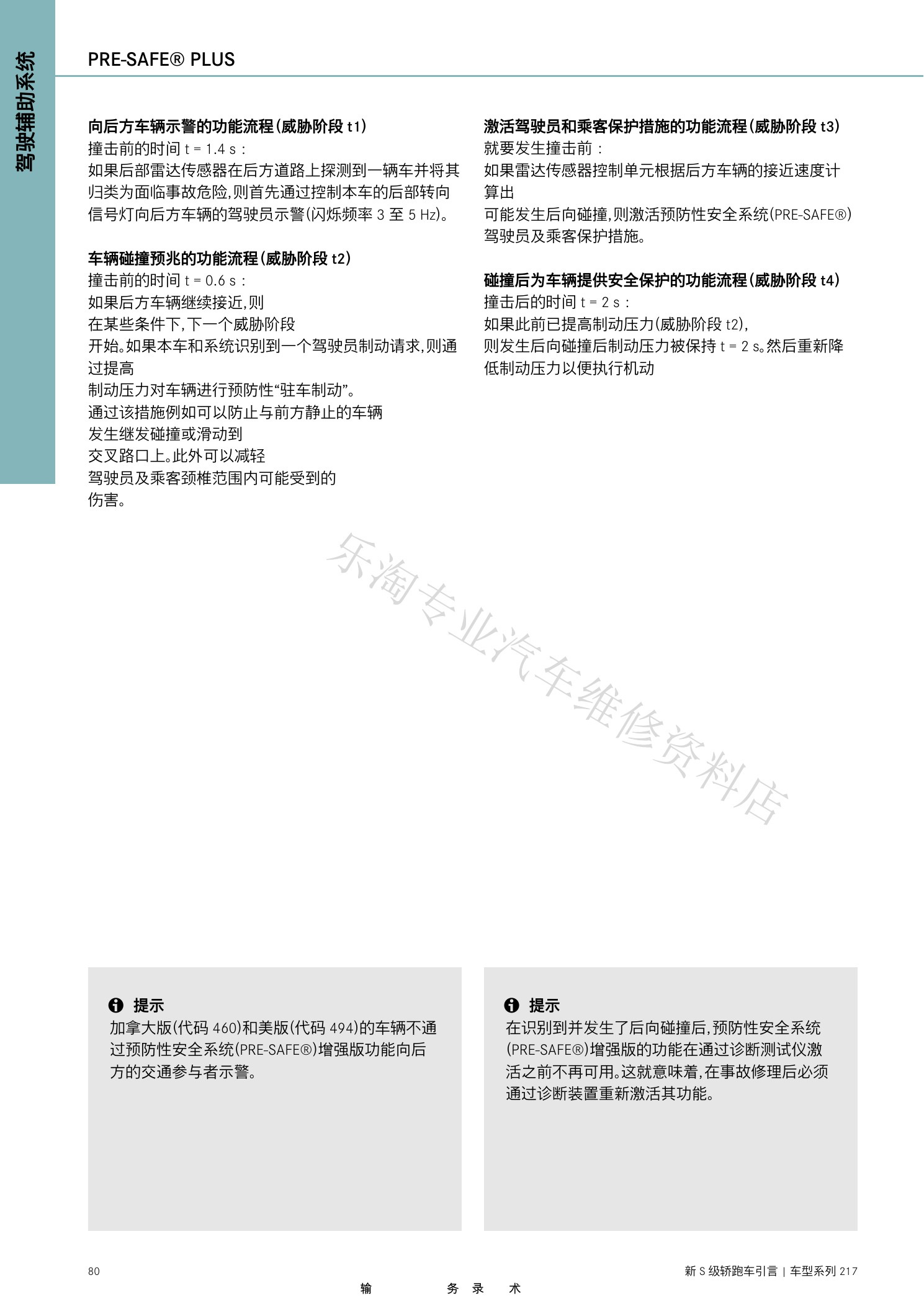

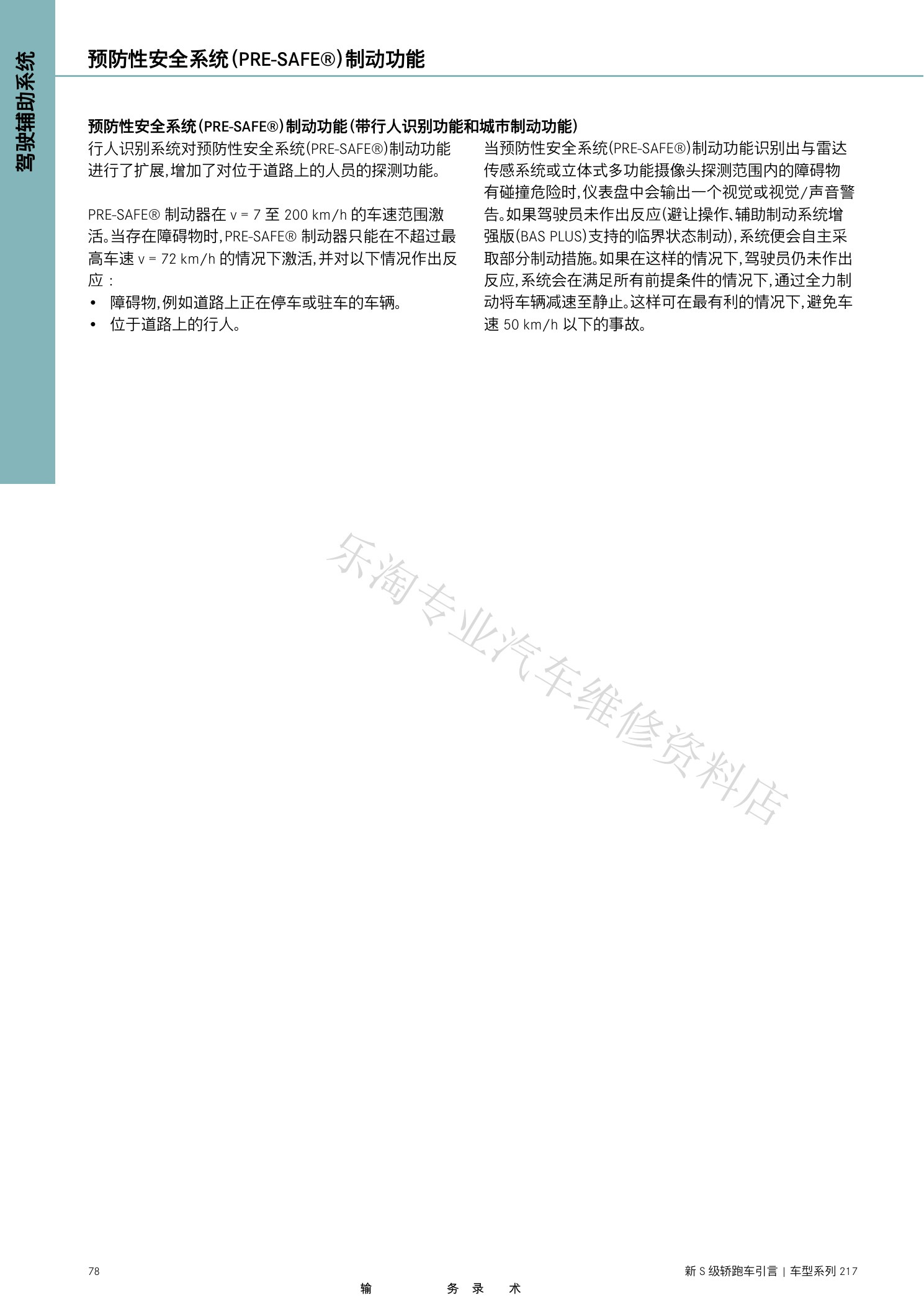

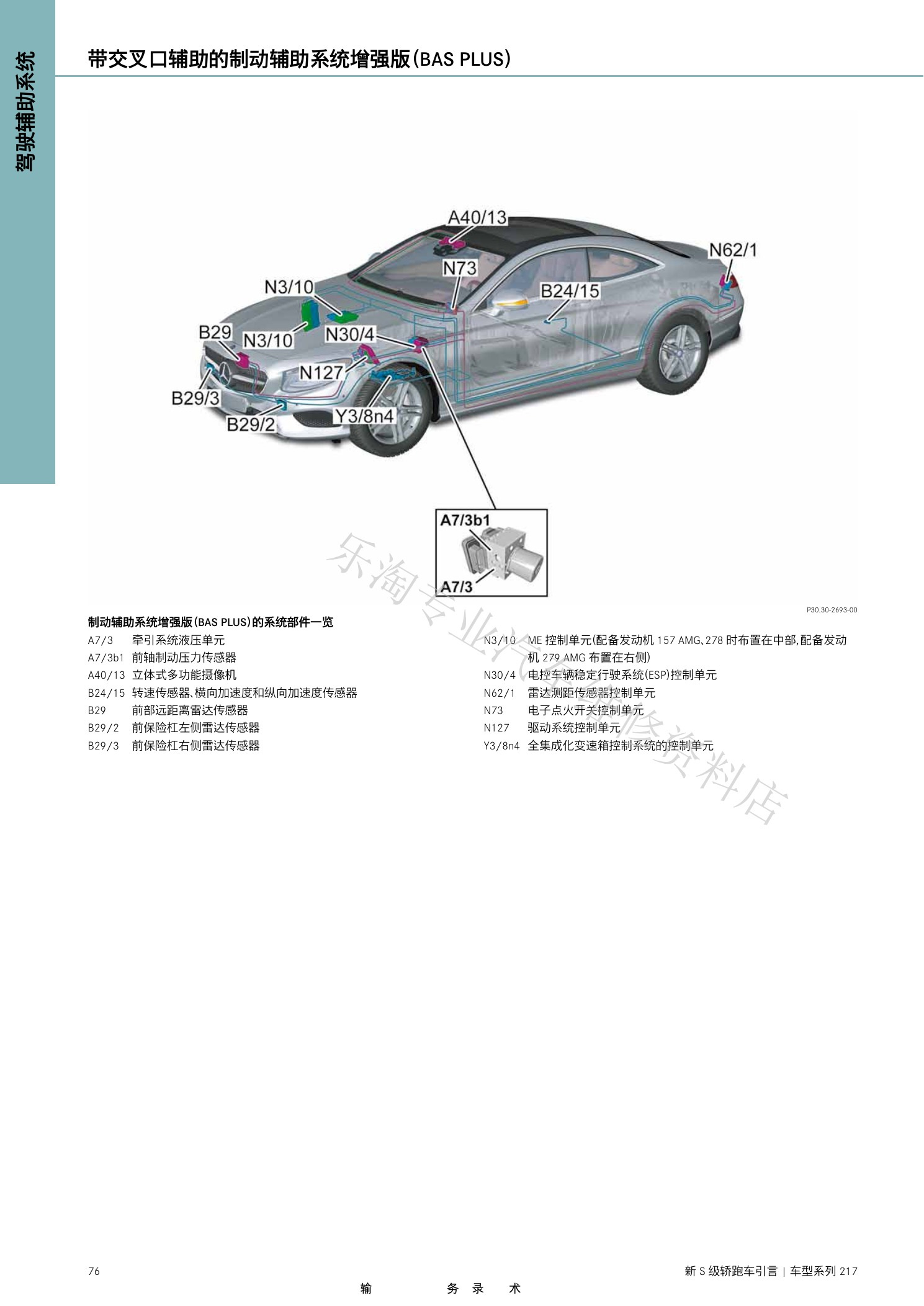

C217 S级双门轿跑维修介绍原第80页。
C217 S级双门轿跑维修介绍原第81页。
C217 S级双门轿跑维修介绍原第82页。

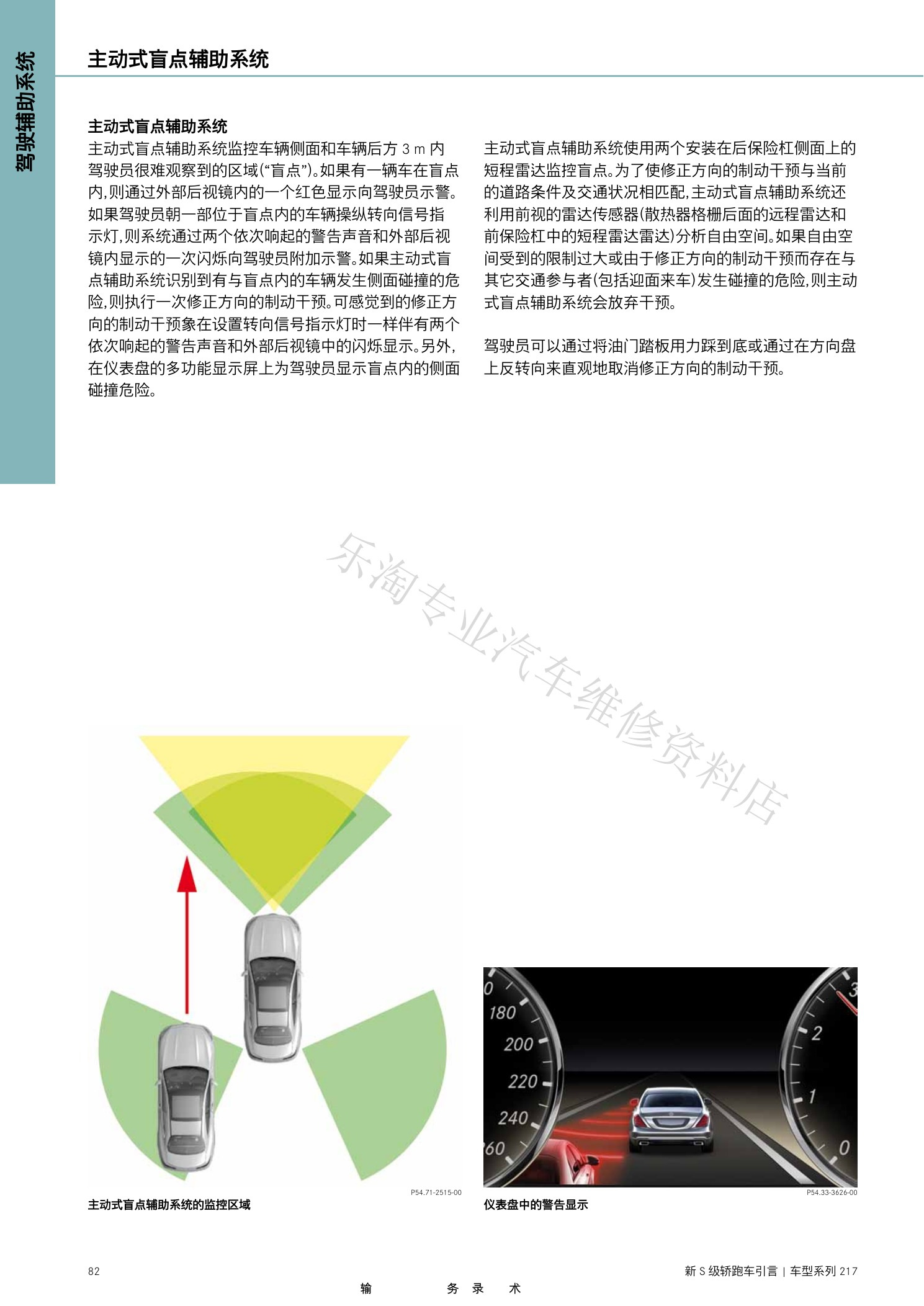

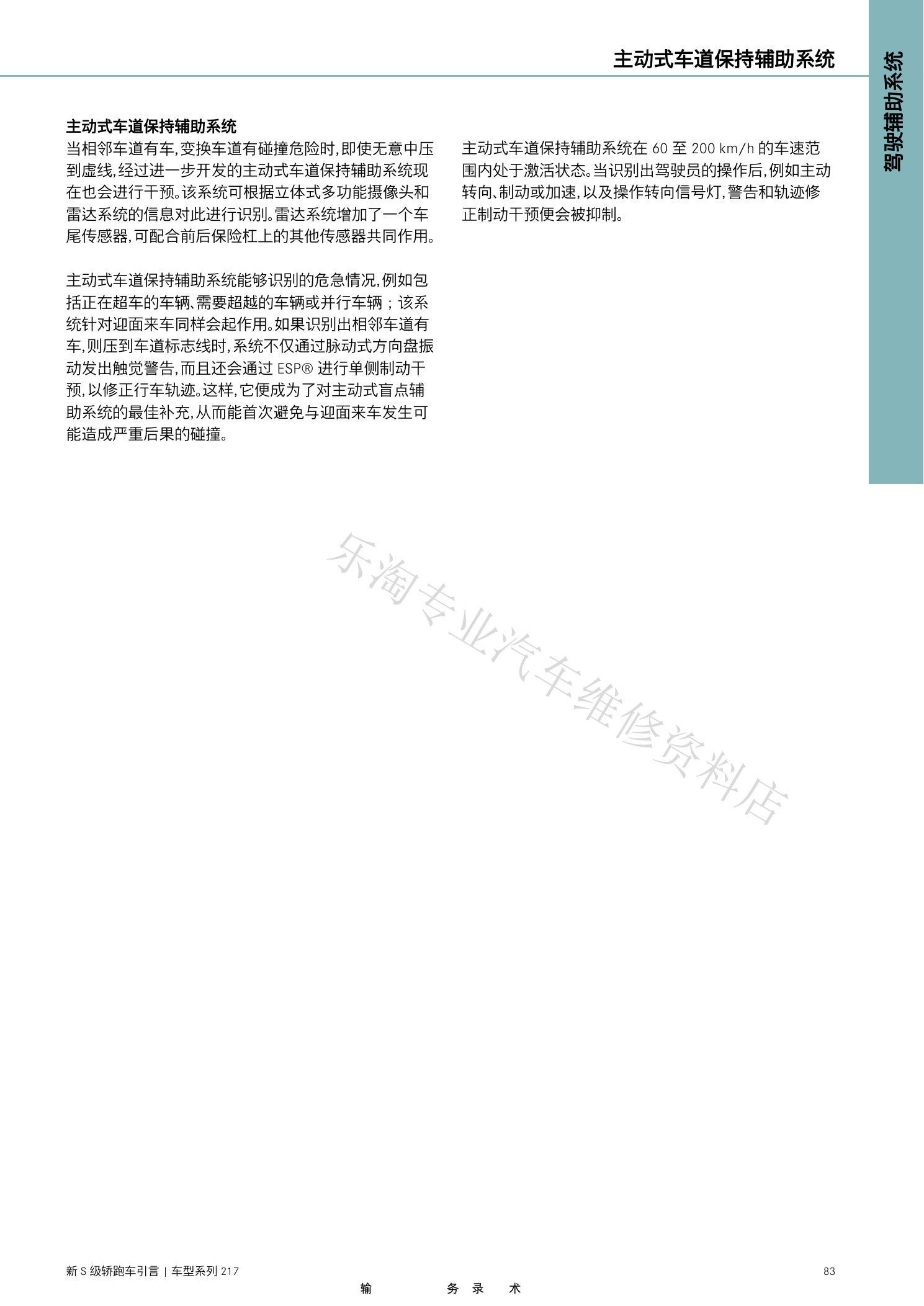

C217 S级双门轿跑维修介绍原第83页。
C217 S级双门轿跑维修介绍原第84页。

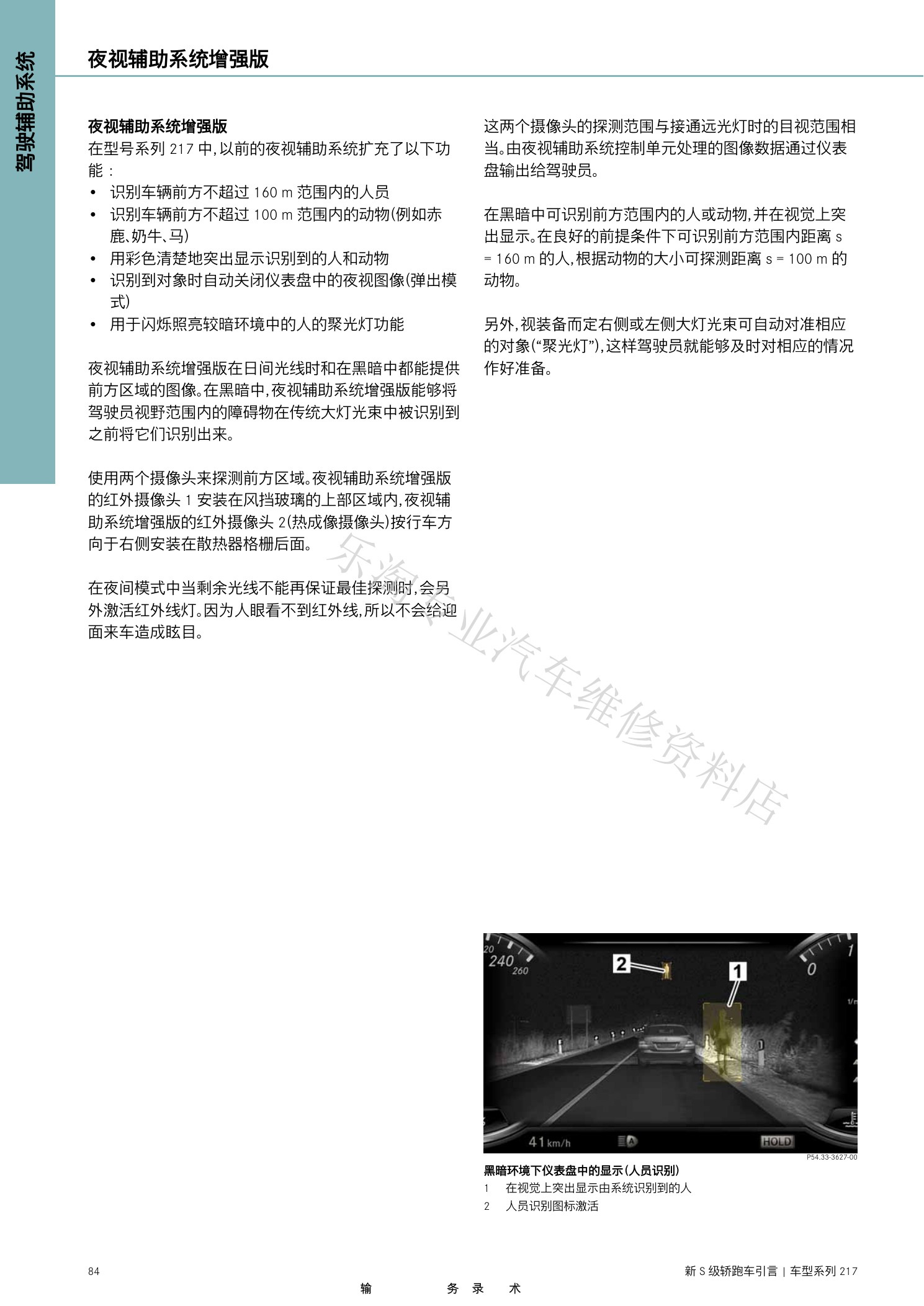

C217 S级双门轿跑维修介绍原第85页。

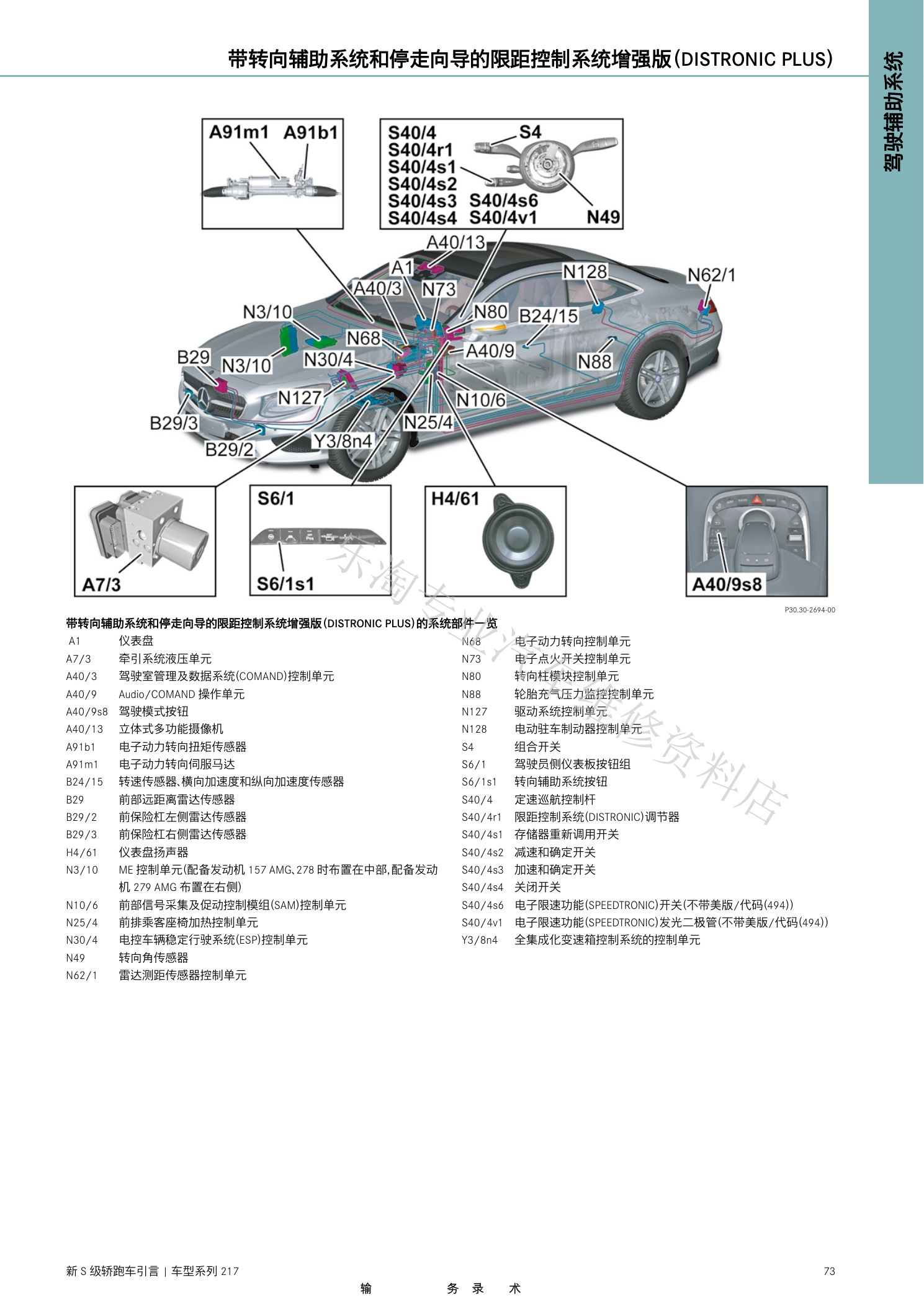

C217 S级双门轿跑维修介绍原第86页。

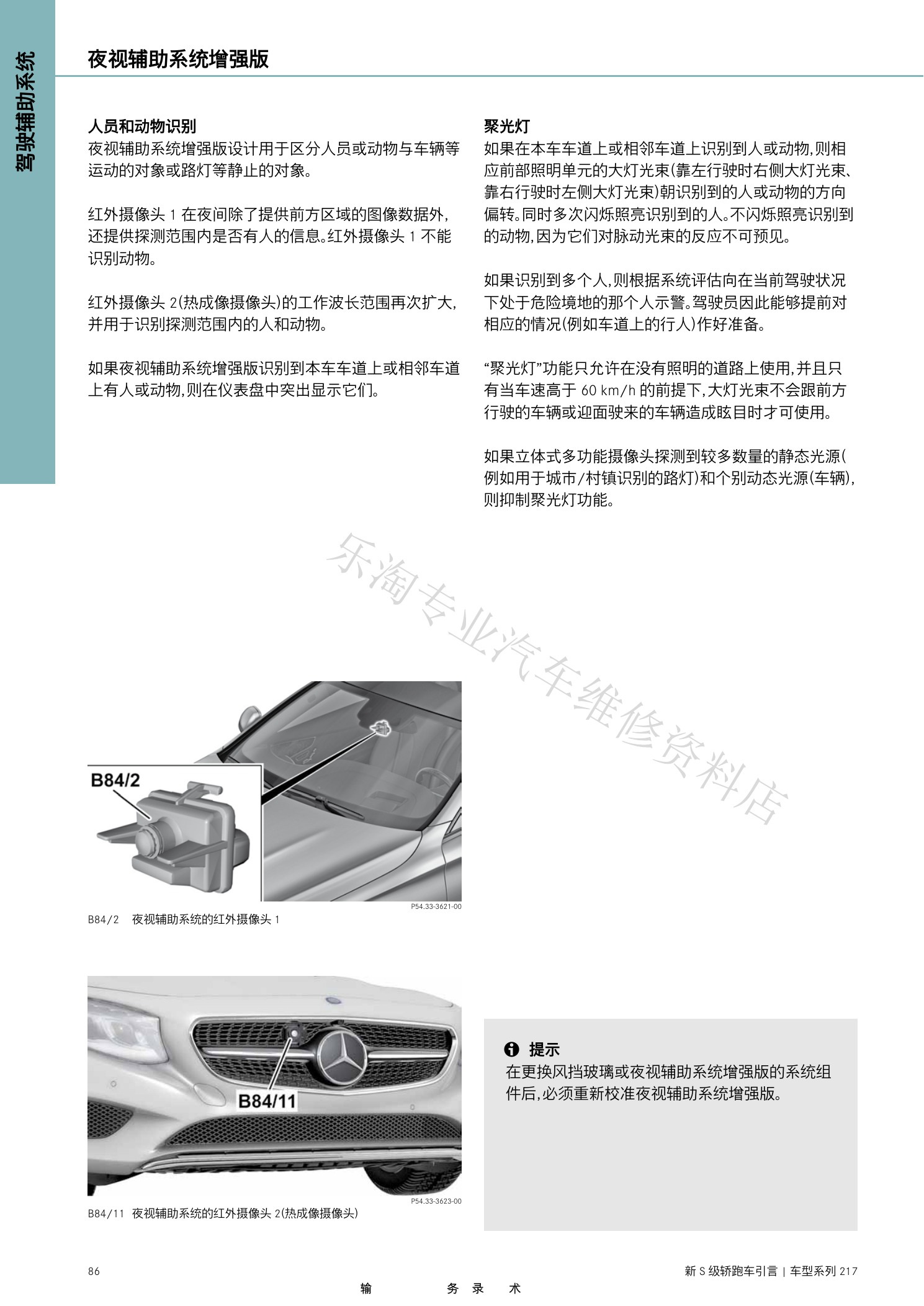

C217 S级双门轿跑维修介绍原第87页。

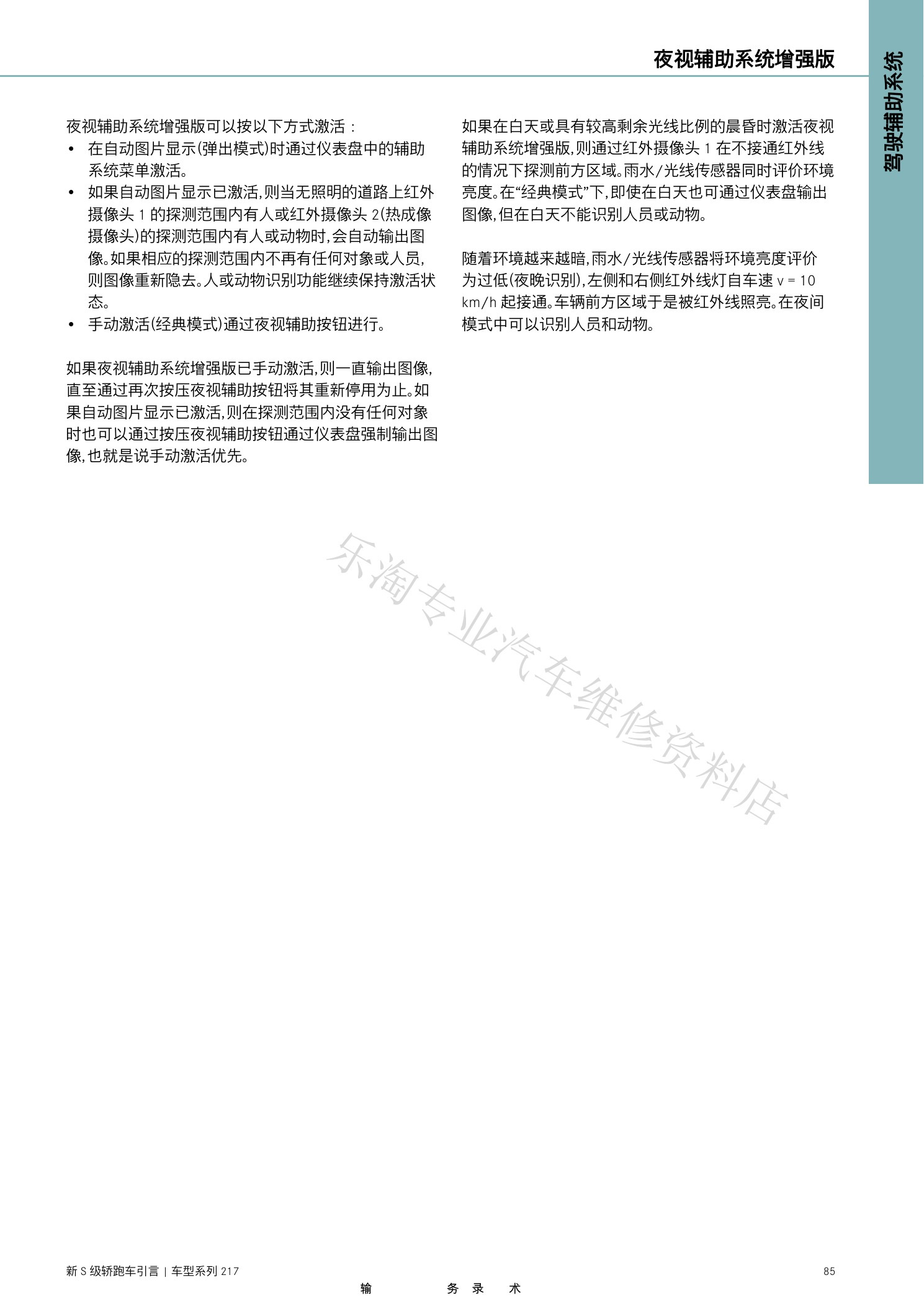

C217 S级双门轿跑维修介绍原第88页。

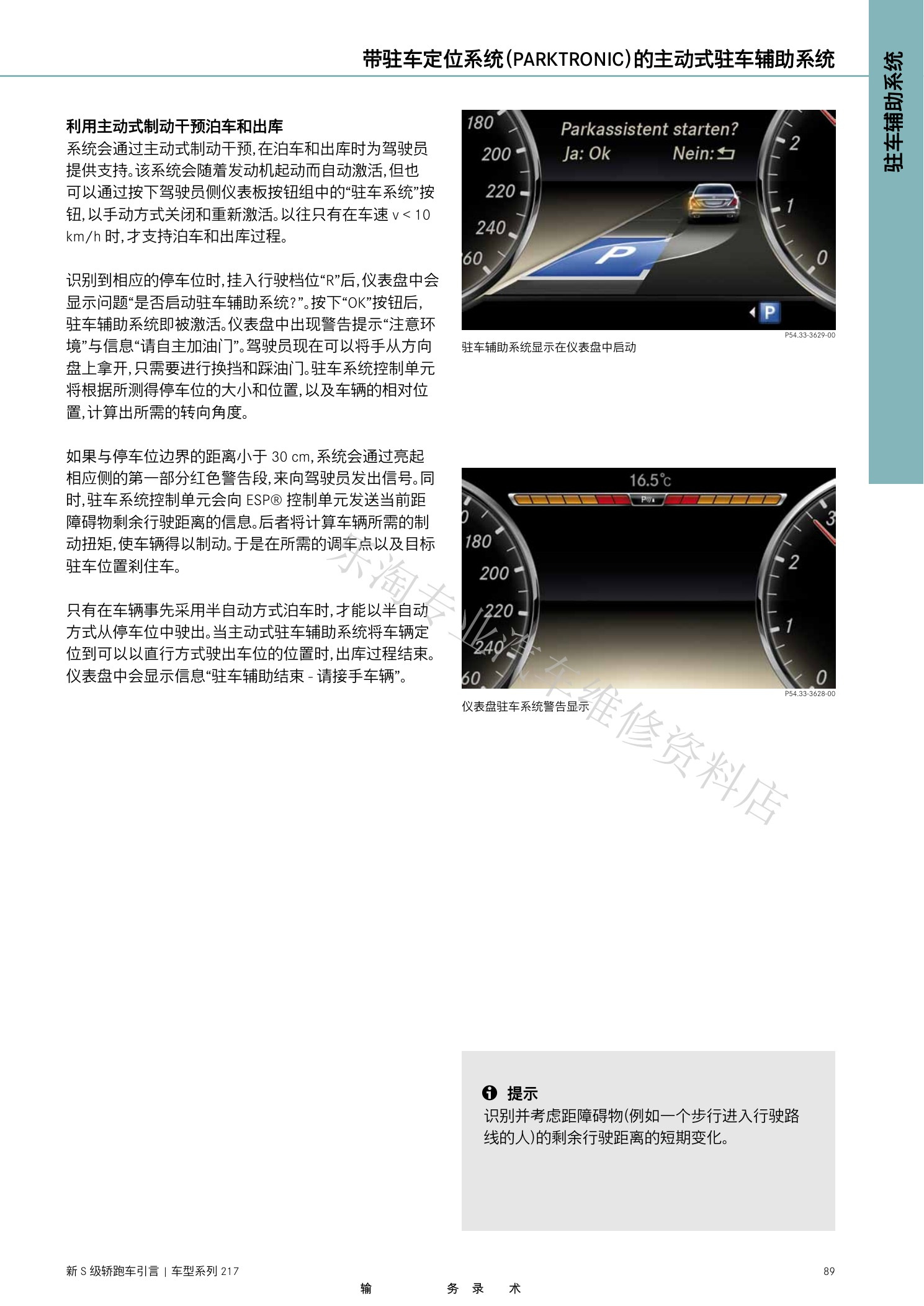

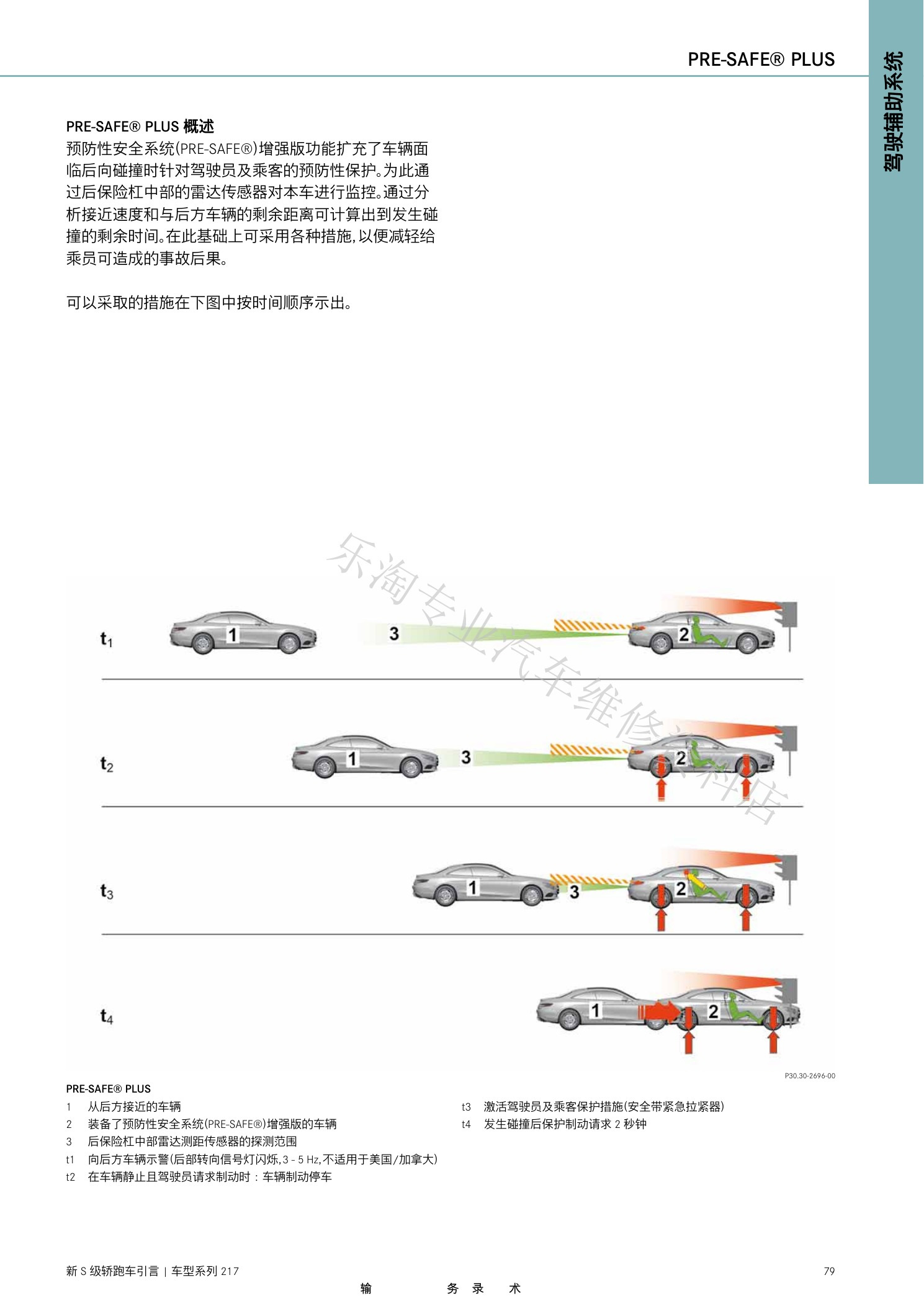

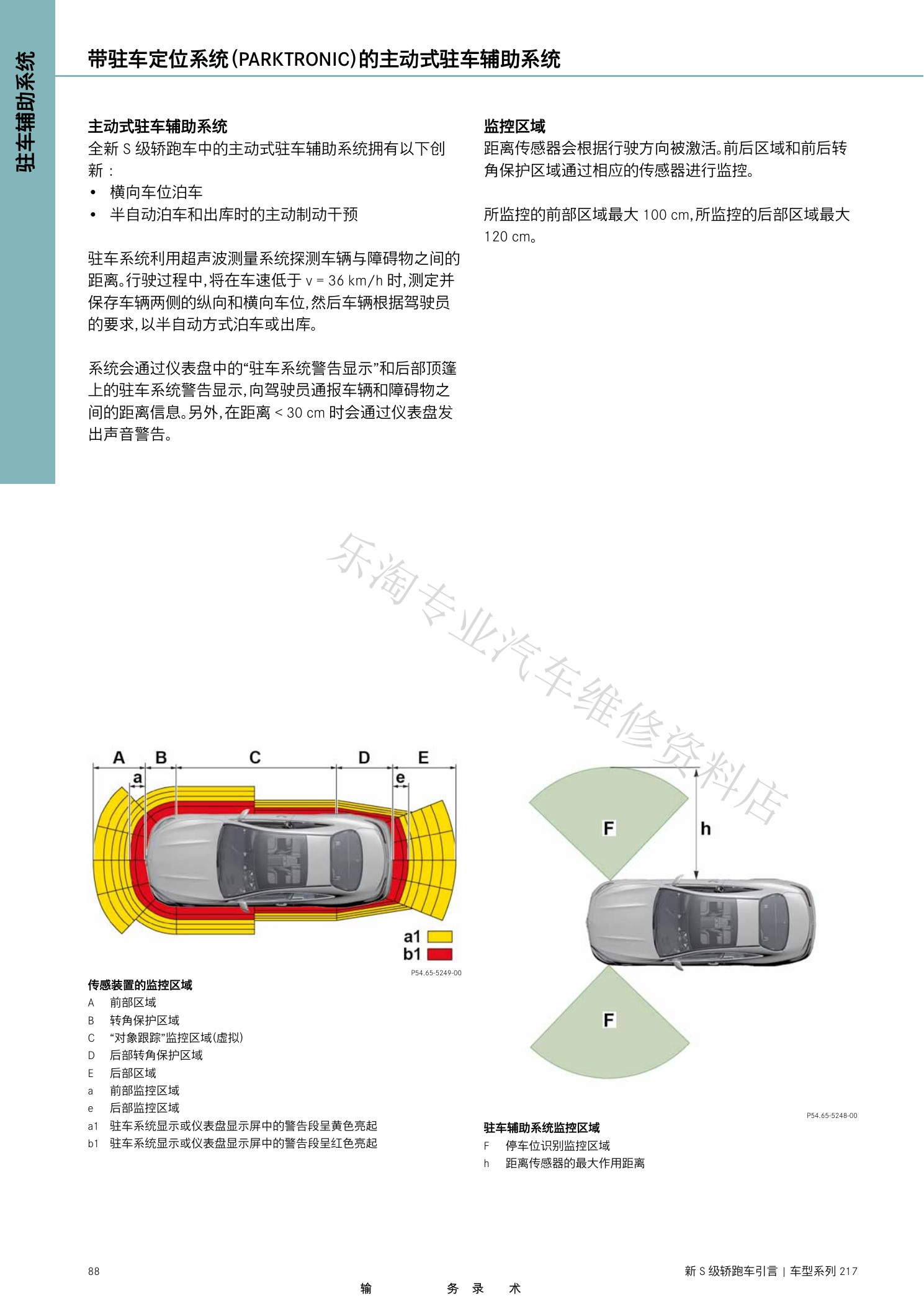

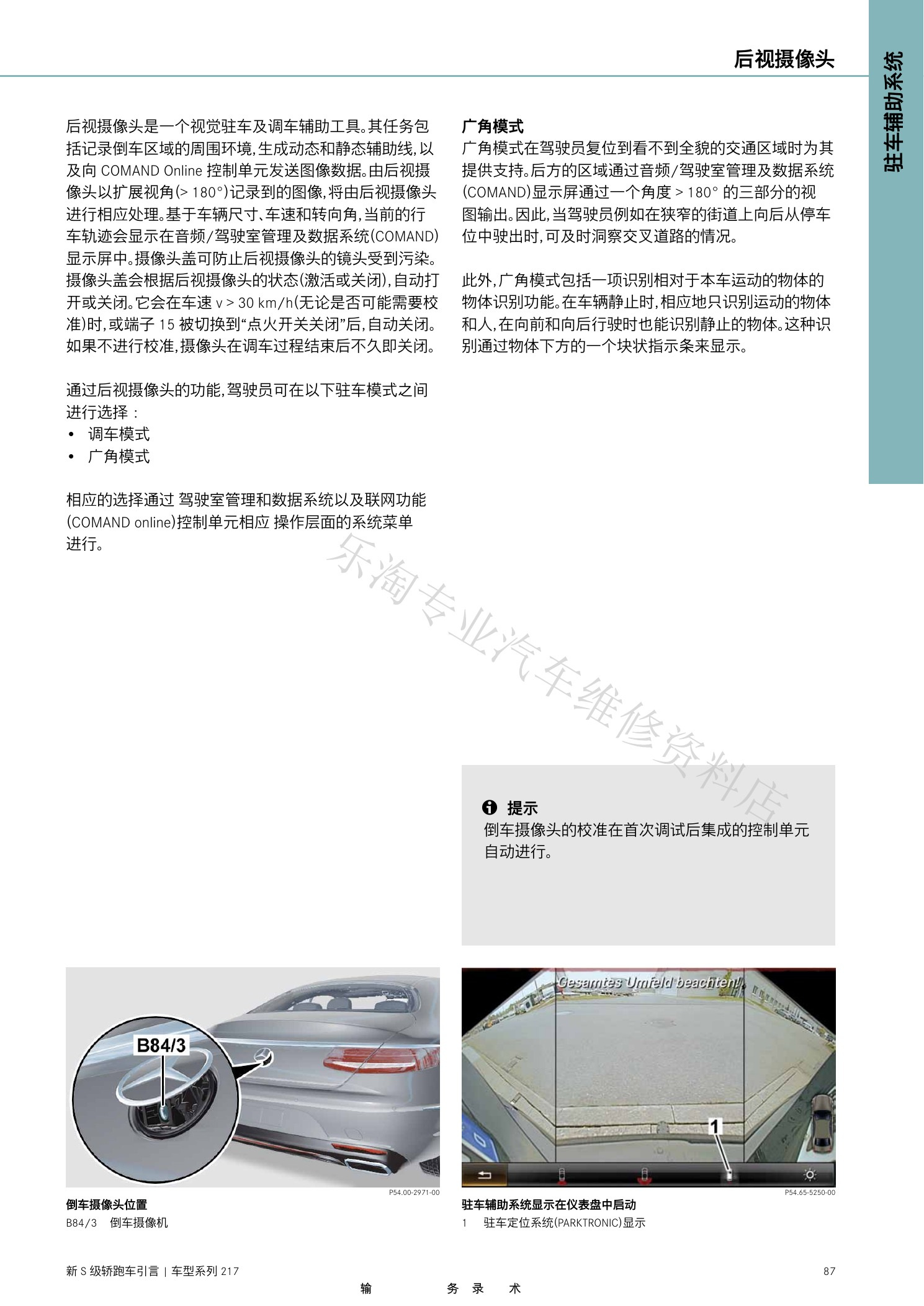

C217 S级双门轿跑维修介绍原第89页。
C217 S级双门轿跑维修介绍原第90页。
C217 S级双门轿跑维修介绍原第91页。

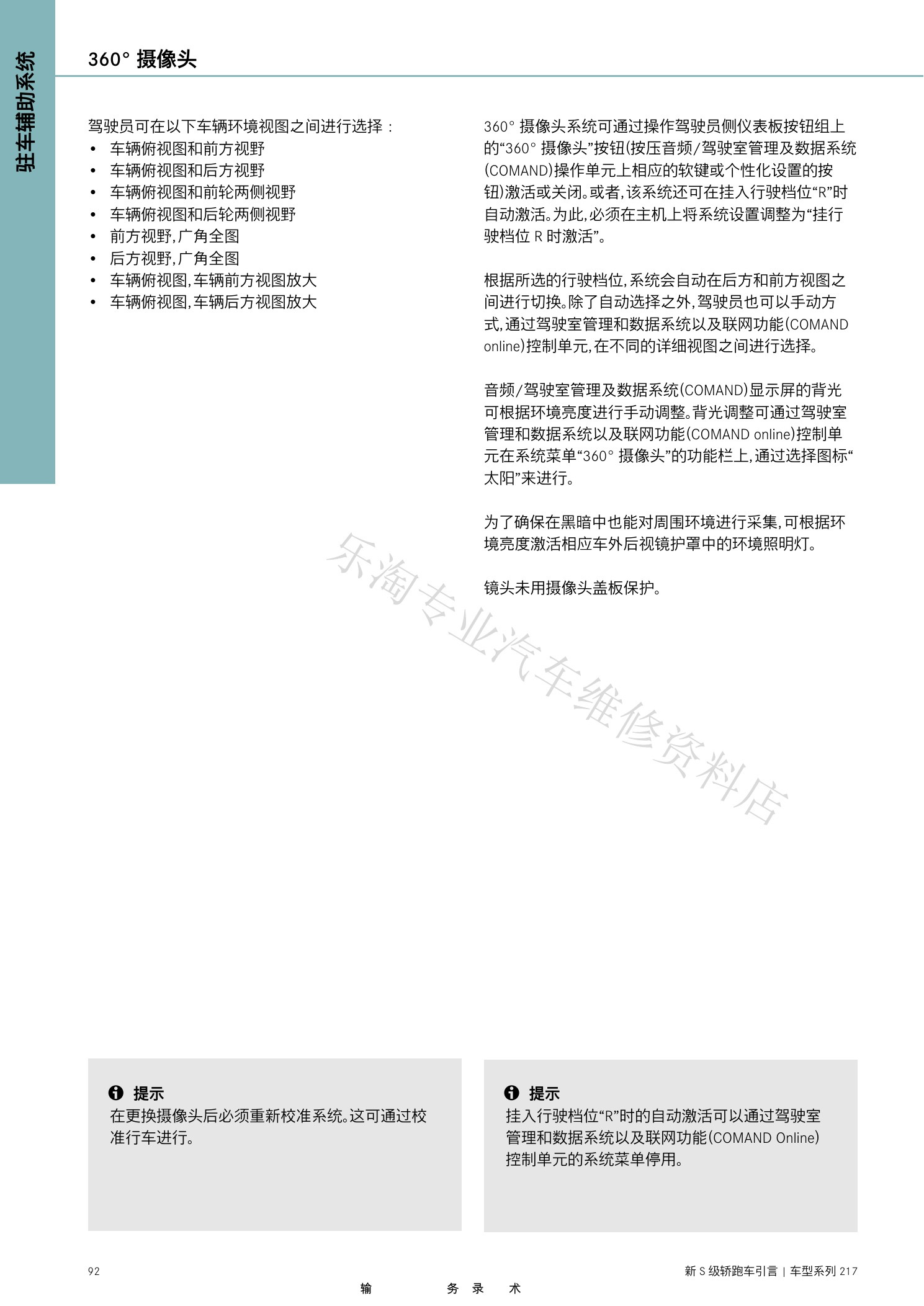

C217 S级双门轿跑维修介绍原第92页。

六、空调、COMAND与音响

舒适和通信部分包含智能气候控制、COMAND Online联网和音响系统。

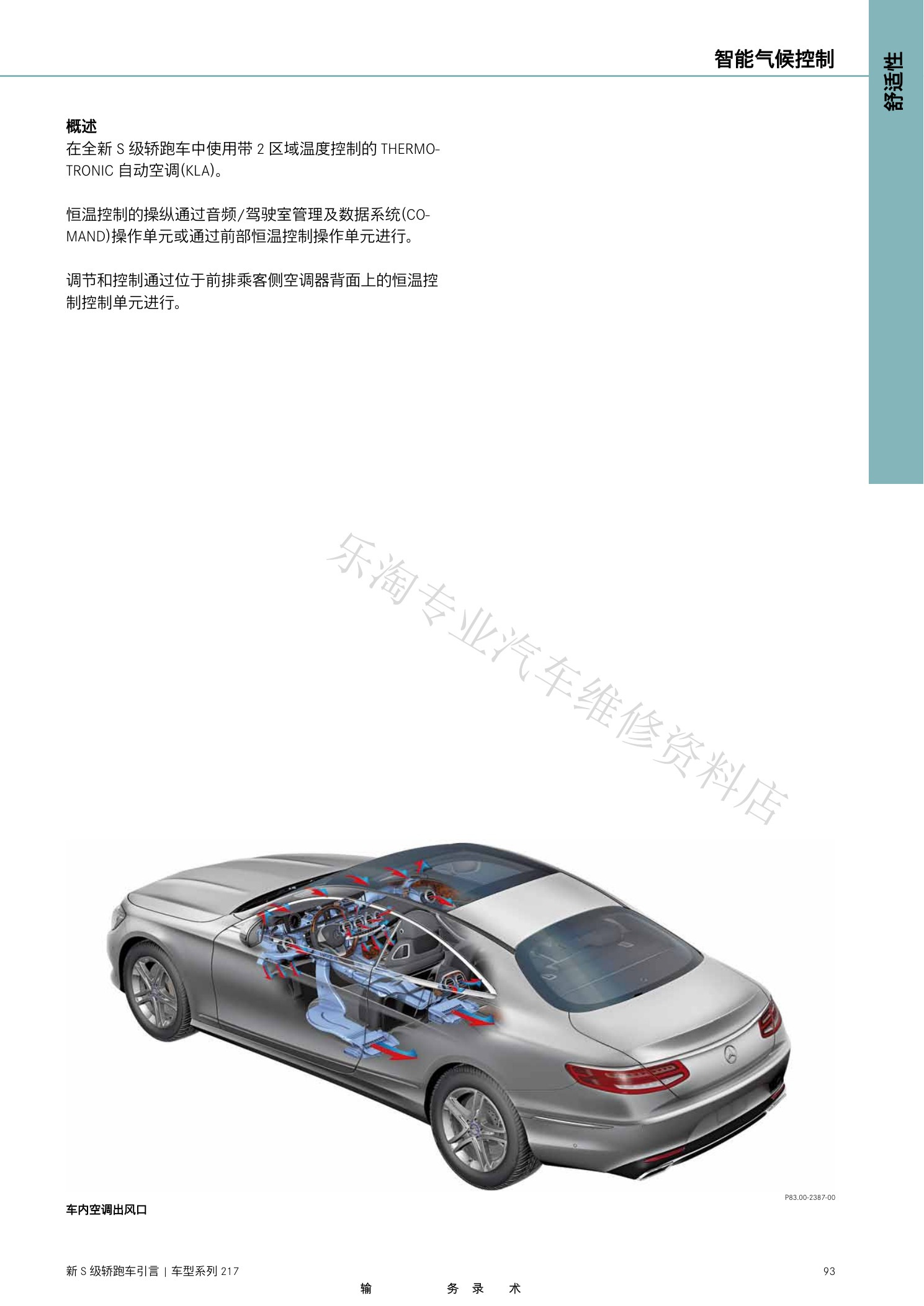

C217 S级双门轿跑维修介绍原第93页。

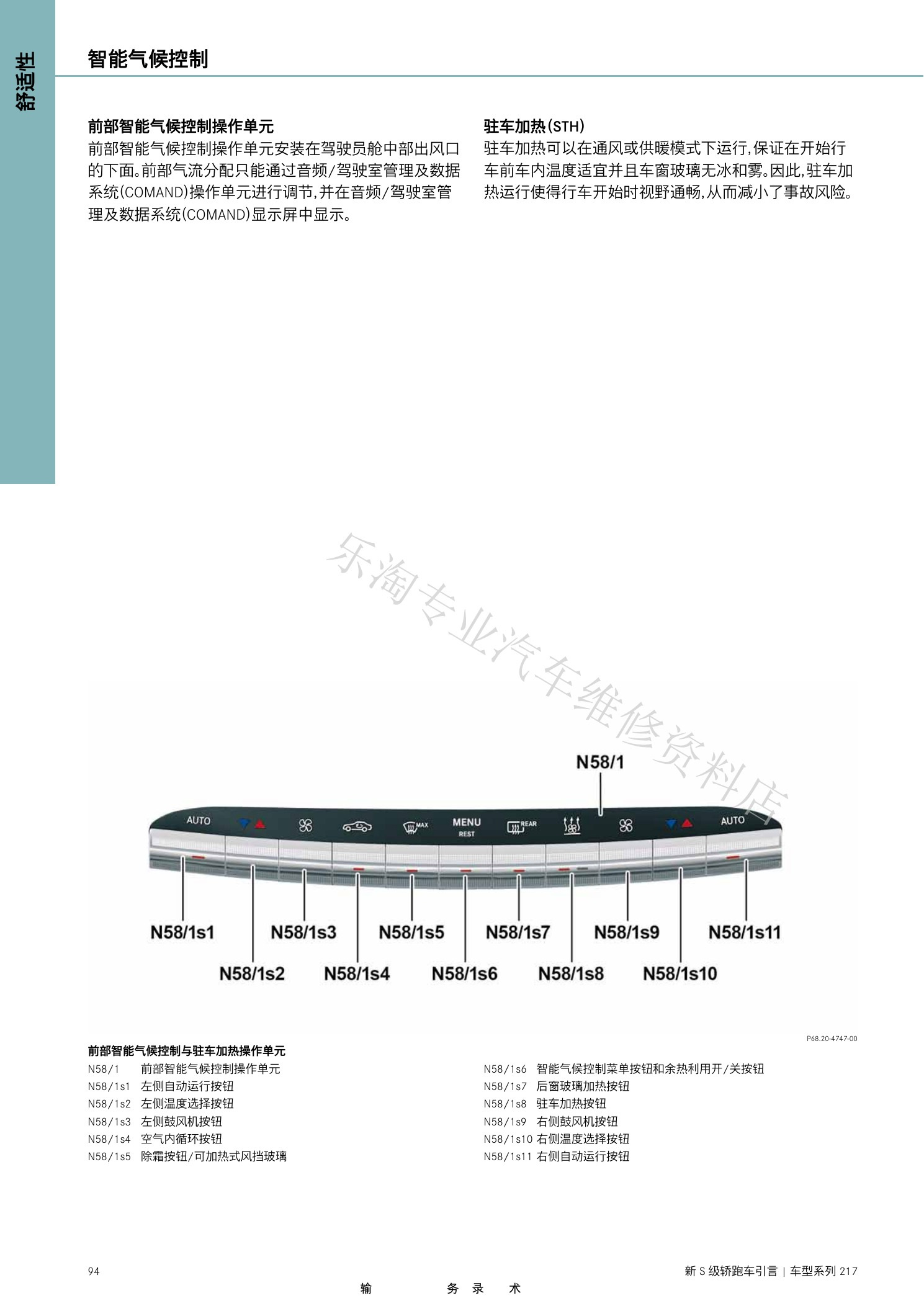

C217 S级双门轿跑维修介绍原第94页。

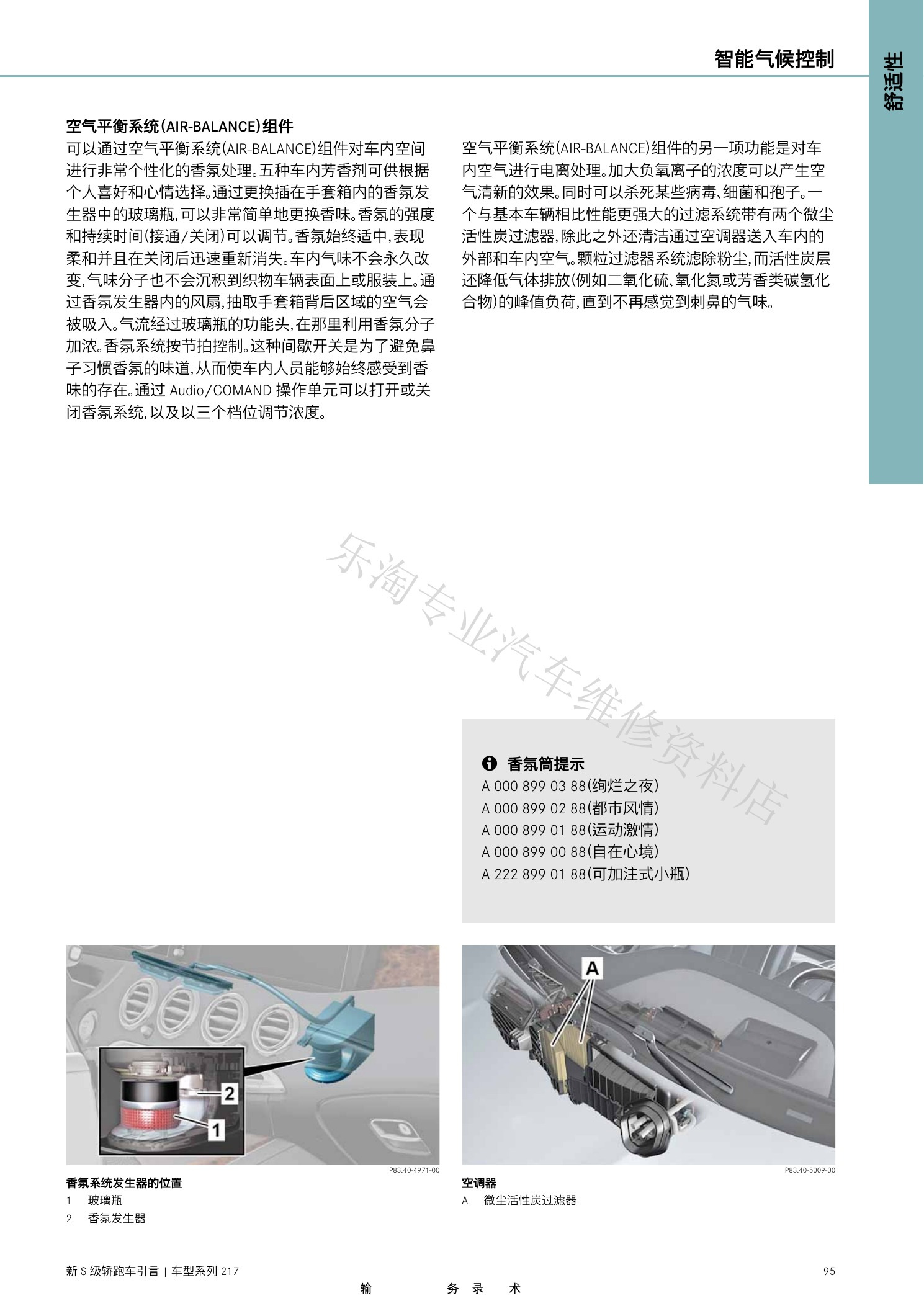

C217 S级双门轿跑维修介绍原第95页。

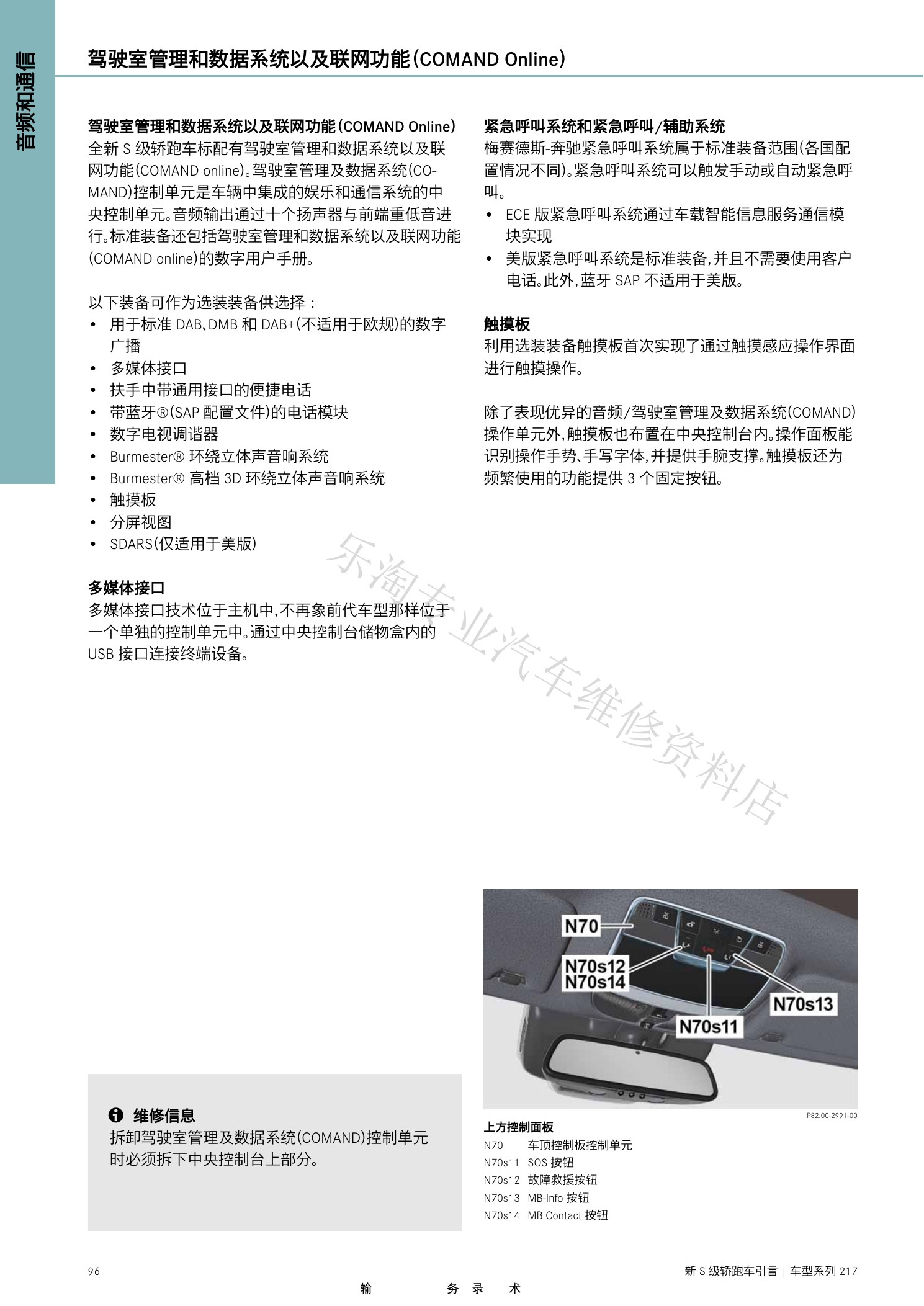

C217 S级双门轿跑维修介绍原第96页。
C217 S级双门轿跑维修介绍原第97页。

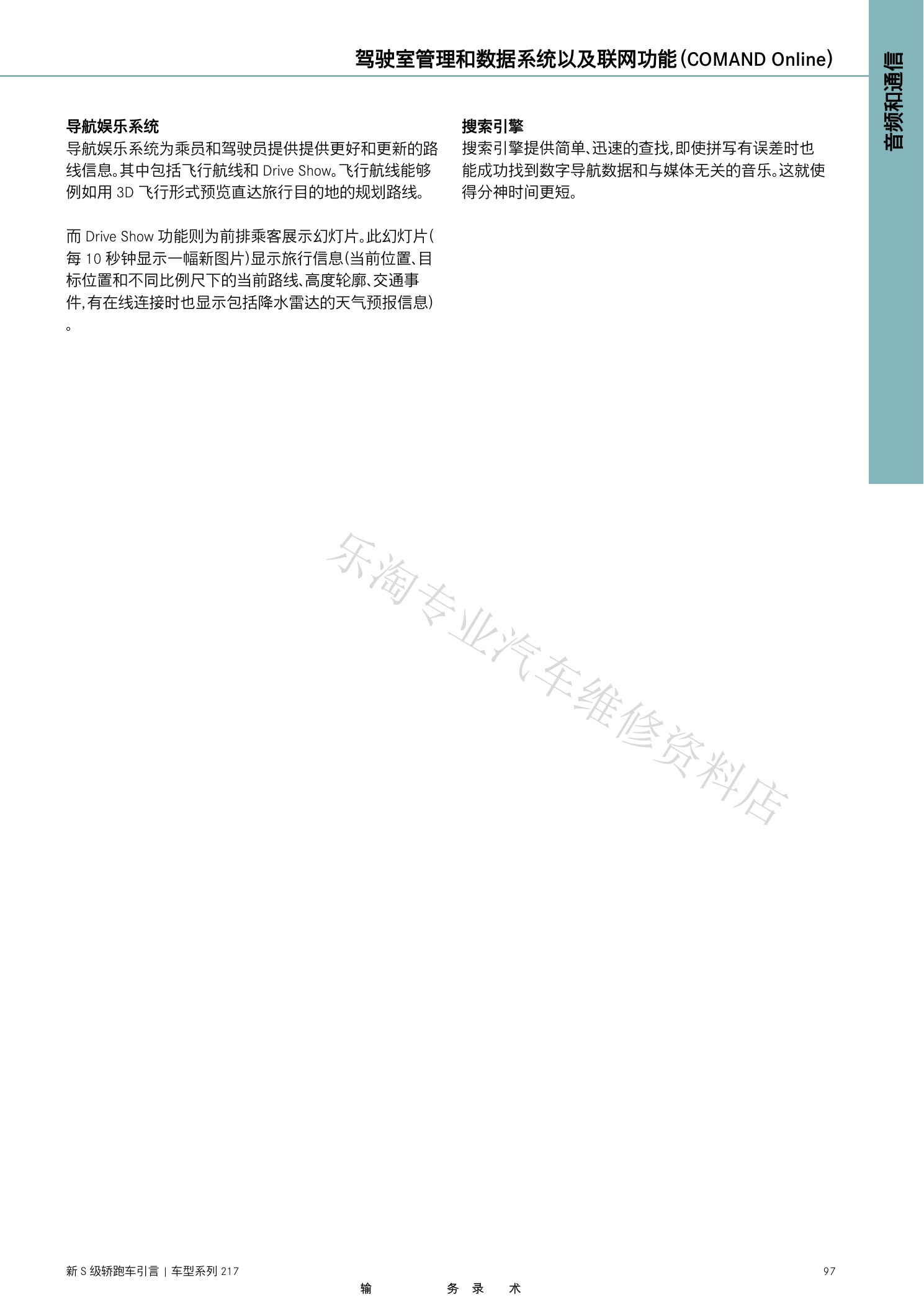

C217 S级双门轿跑维修介绍原第98页。

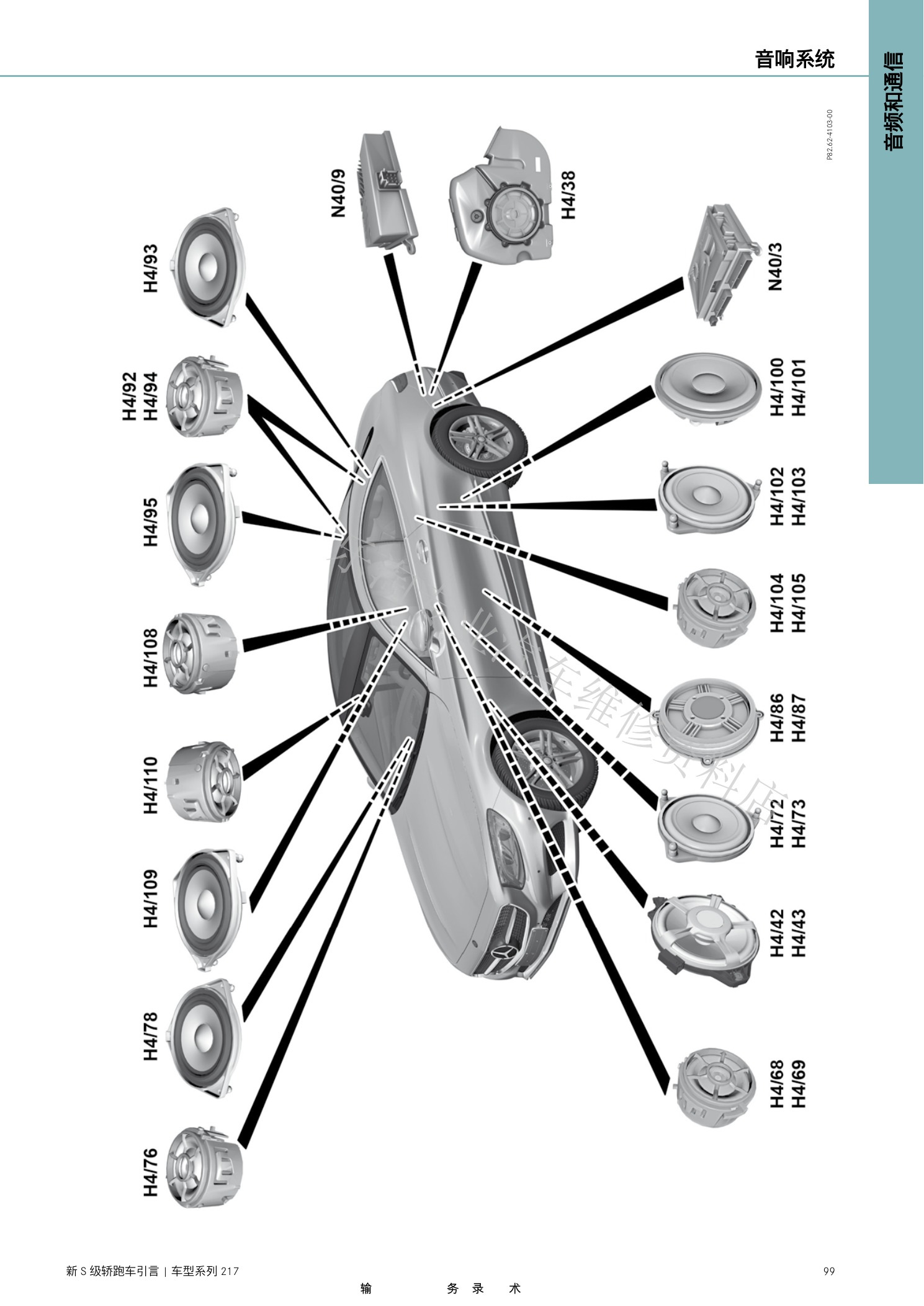

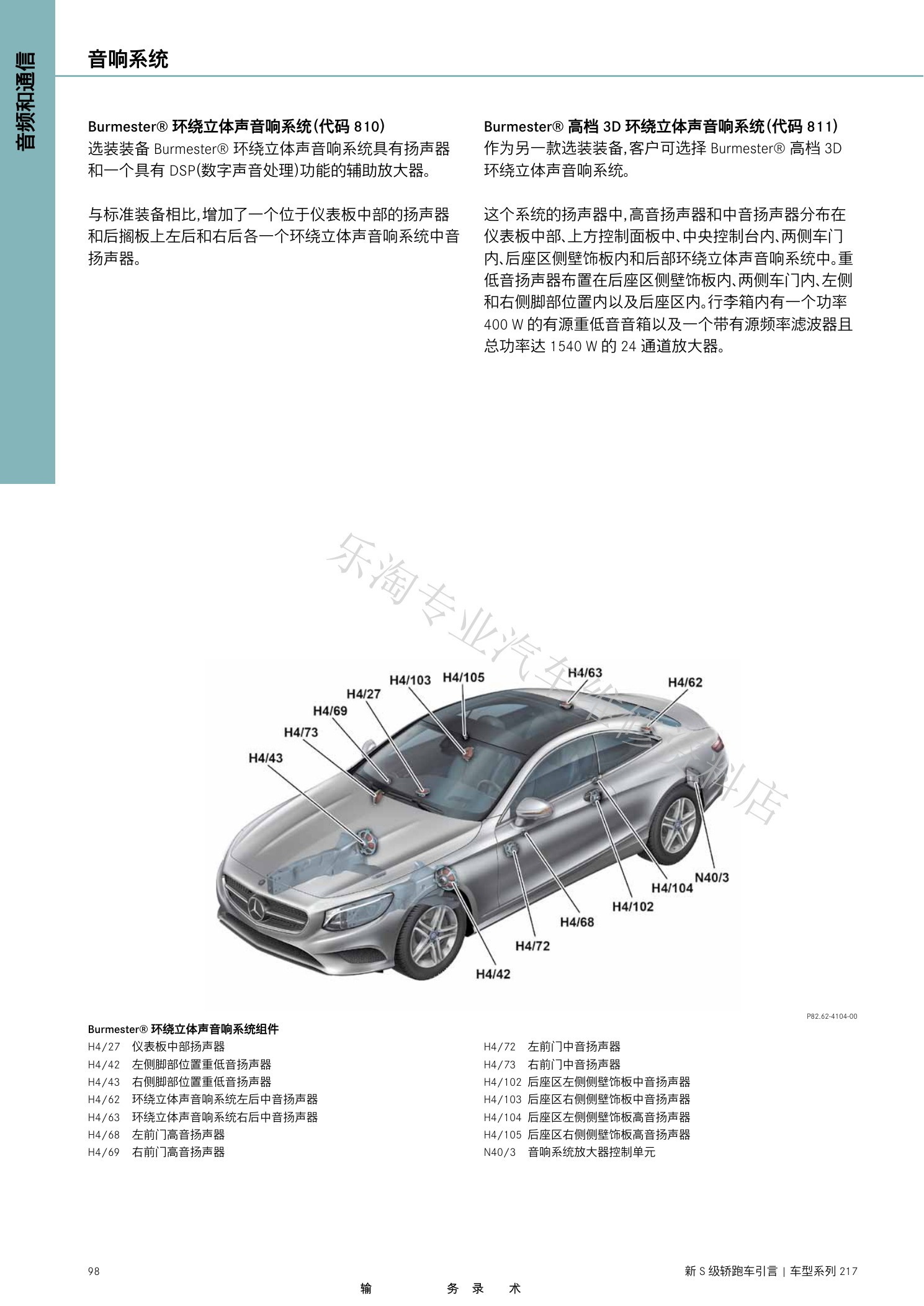

C217 S级双门轿跑维修介绍原第99页。
C217 S级双门轿跑维修介绍原第100页。
C217 S级双门轿跑维修介绍原第101页。

七、白车身、复杂功能、工具与附录

末尾保留白车身与事故力传递、复杂车辆功能、车身维修工具、缩写和索引。

C217 S级双门轿跑维修介绍原第102页。

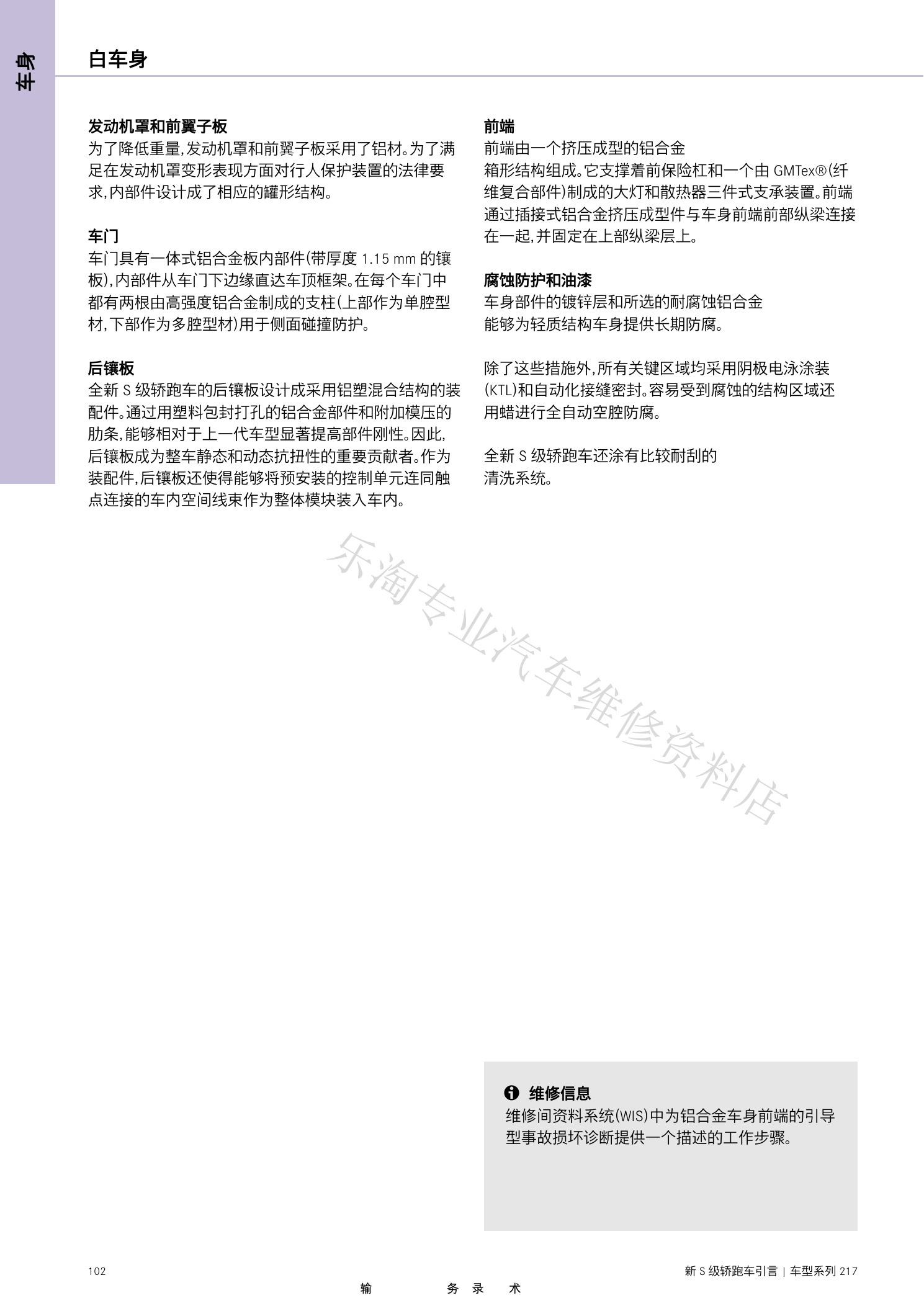

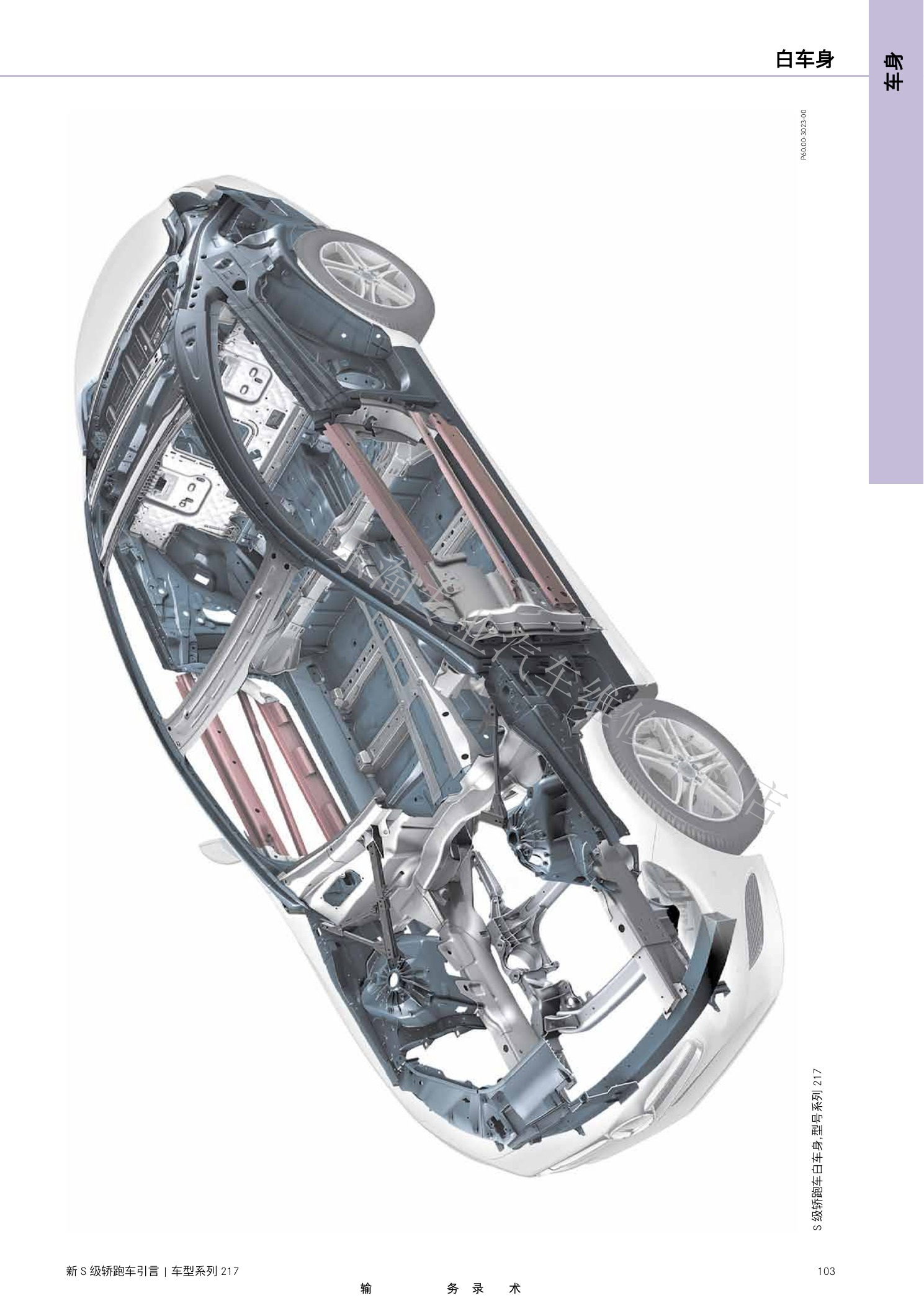

C217 S级双门轿跑维修介绍原第103页。

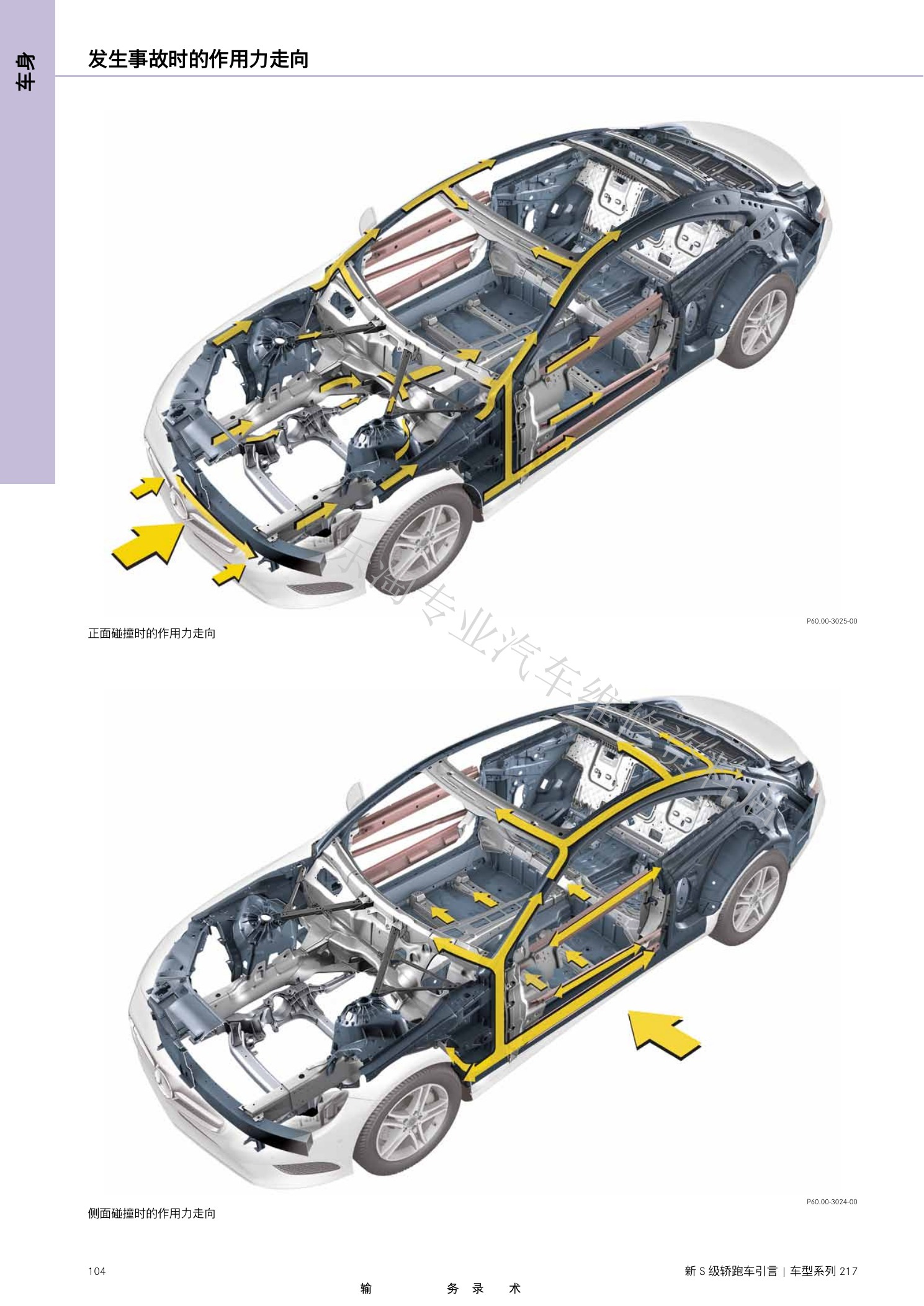

C217 S级双门轿跑维修介绍原第104页。
C217 S级双门轿跑维修介绍原第105页。

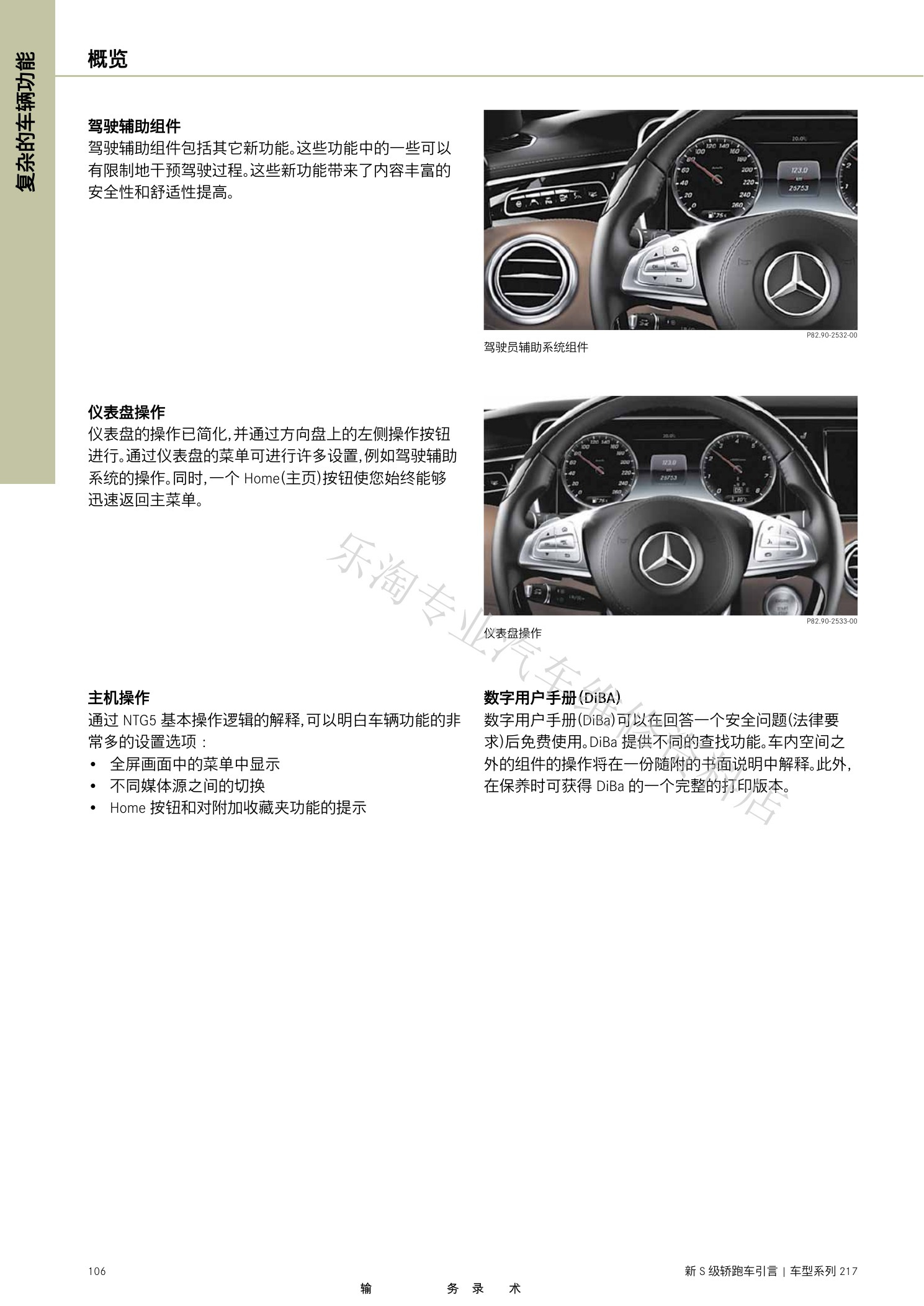

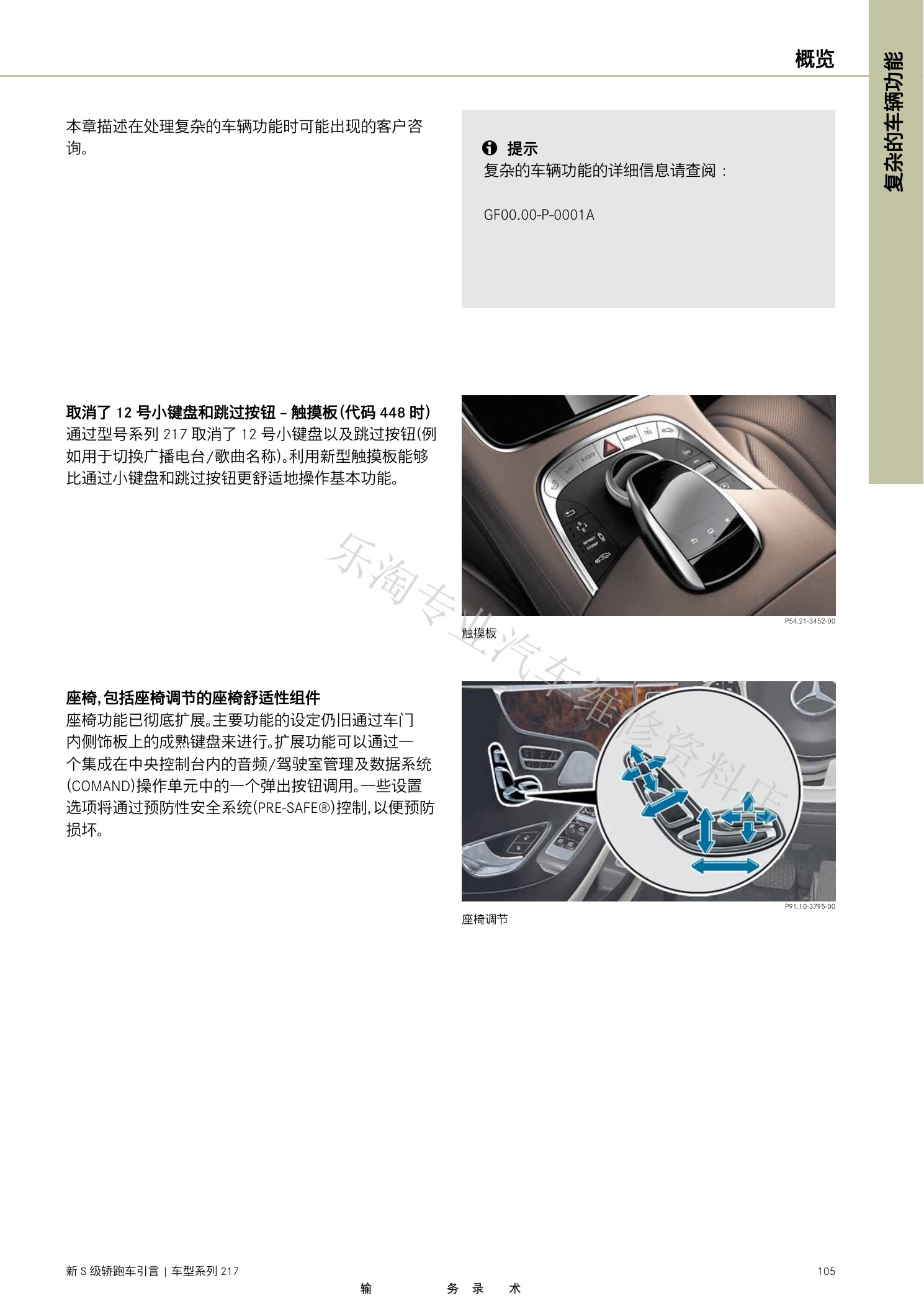

C217 S级双门轿跑维修介绍原第106页。
C217 S级双门轿跑维修介绍原第107页。

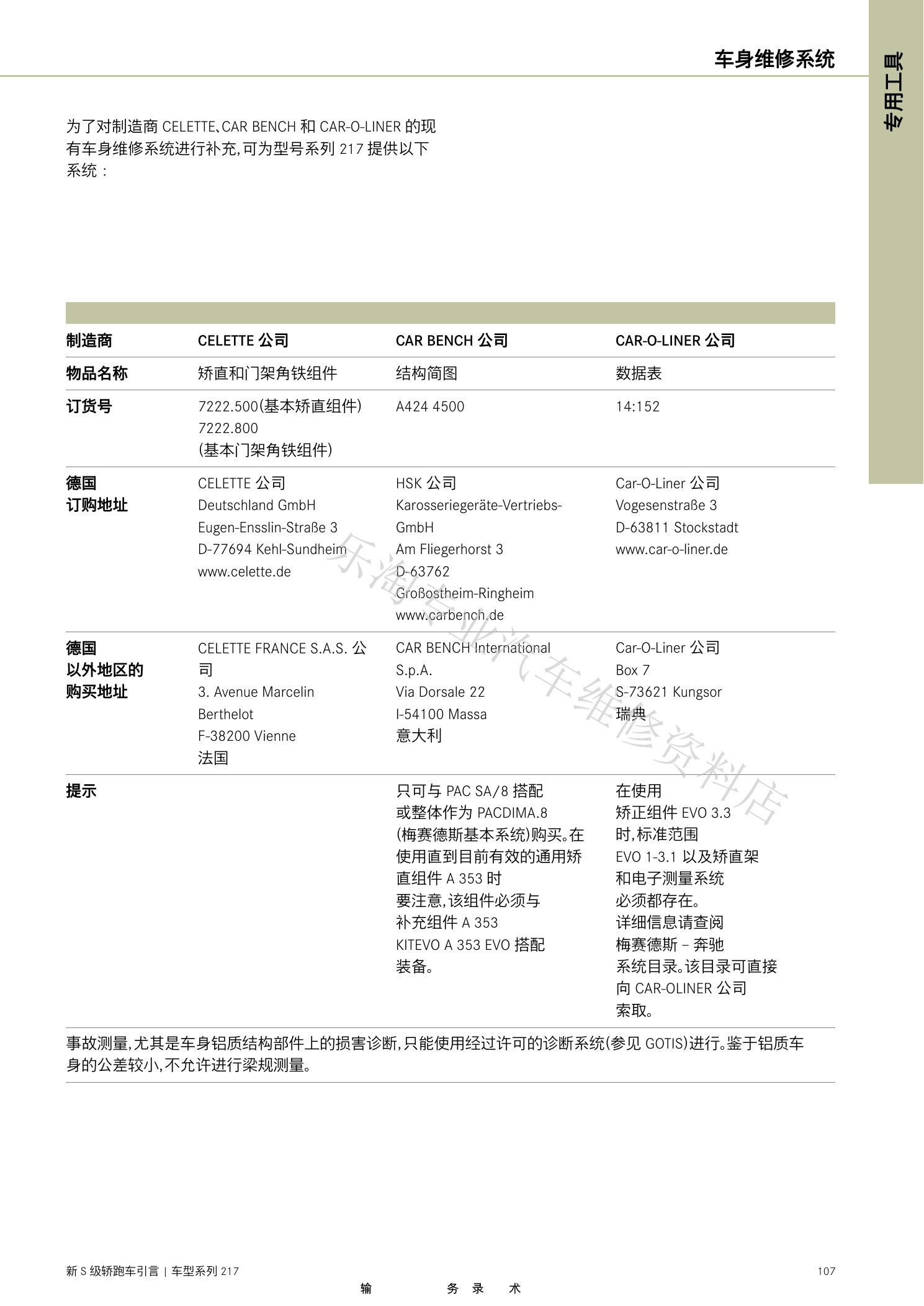

C217 S级双门轿跑维修介绍原第108页。

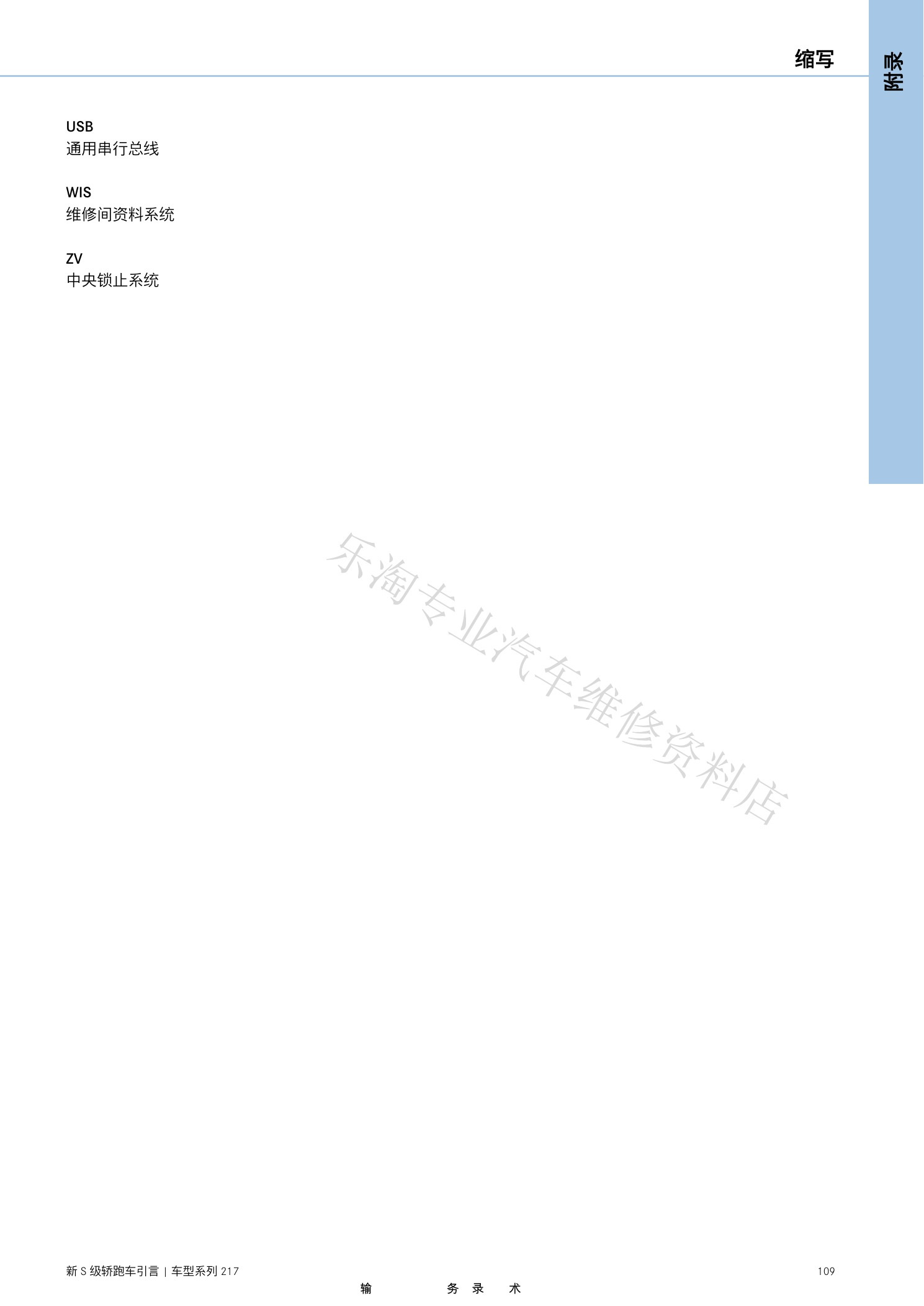

C217 S级双门轿跑维修介绍原第109页。
C217 S级双门轿跑维修介绍原第110页。

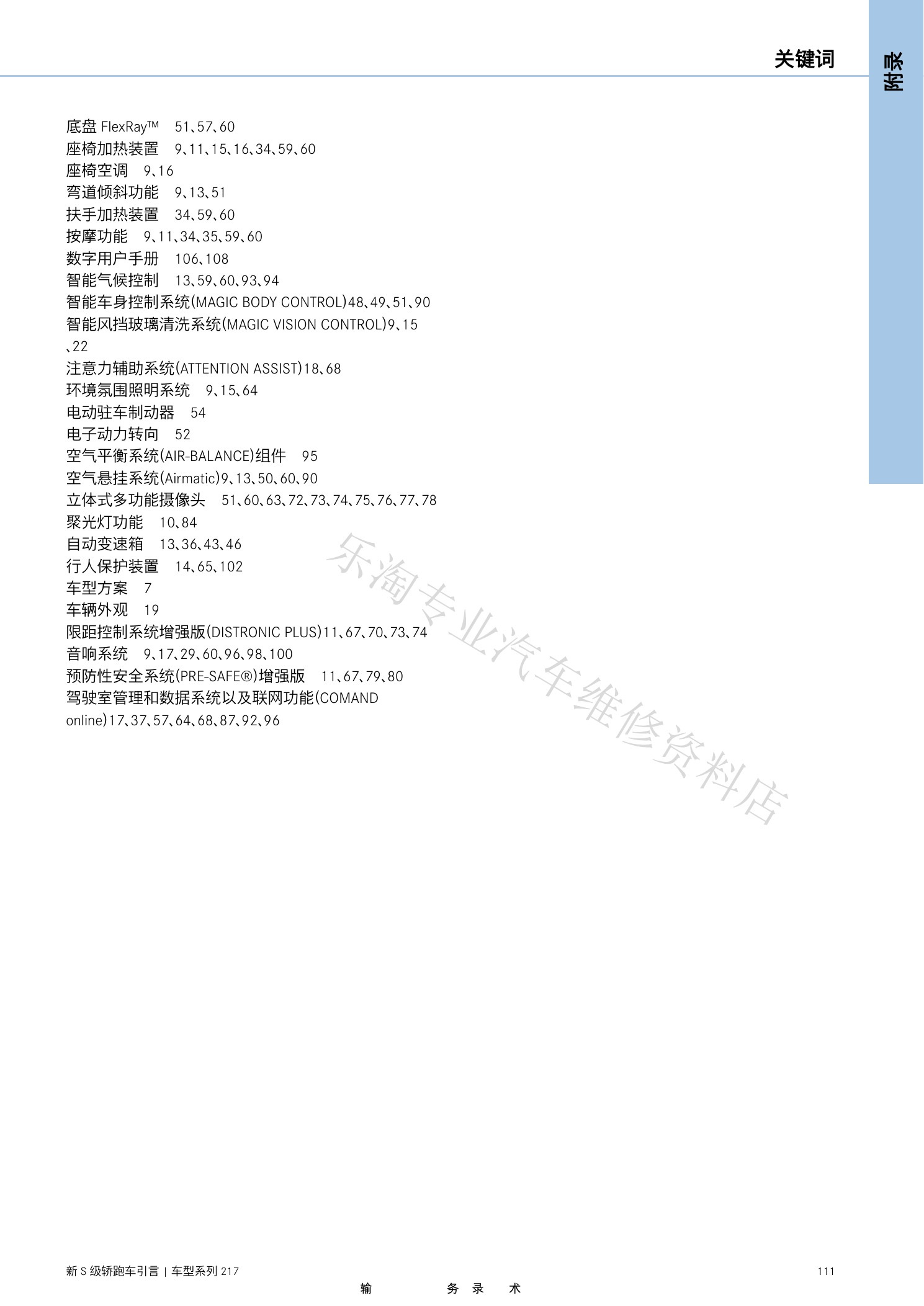

C217 S级双门轿跑维修介绍原第111页。
C217 S级双门轿跑维修介绍原第112页。

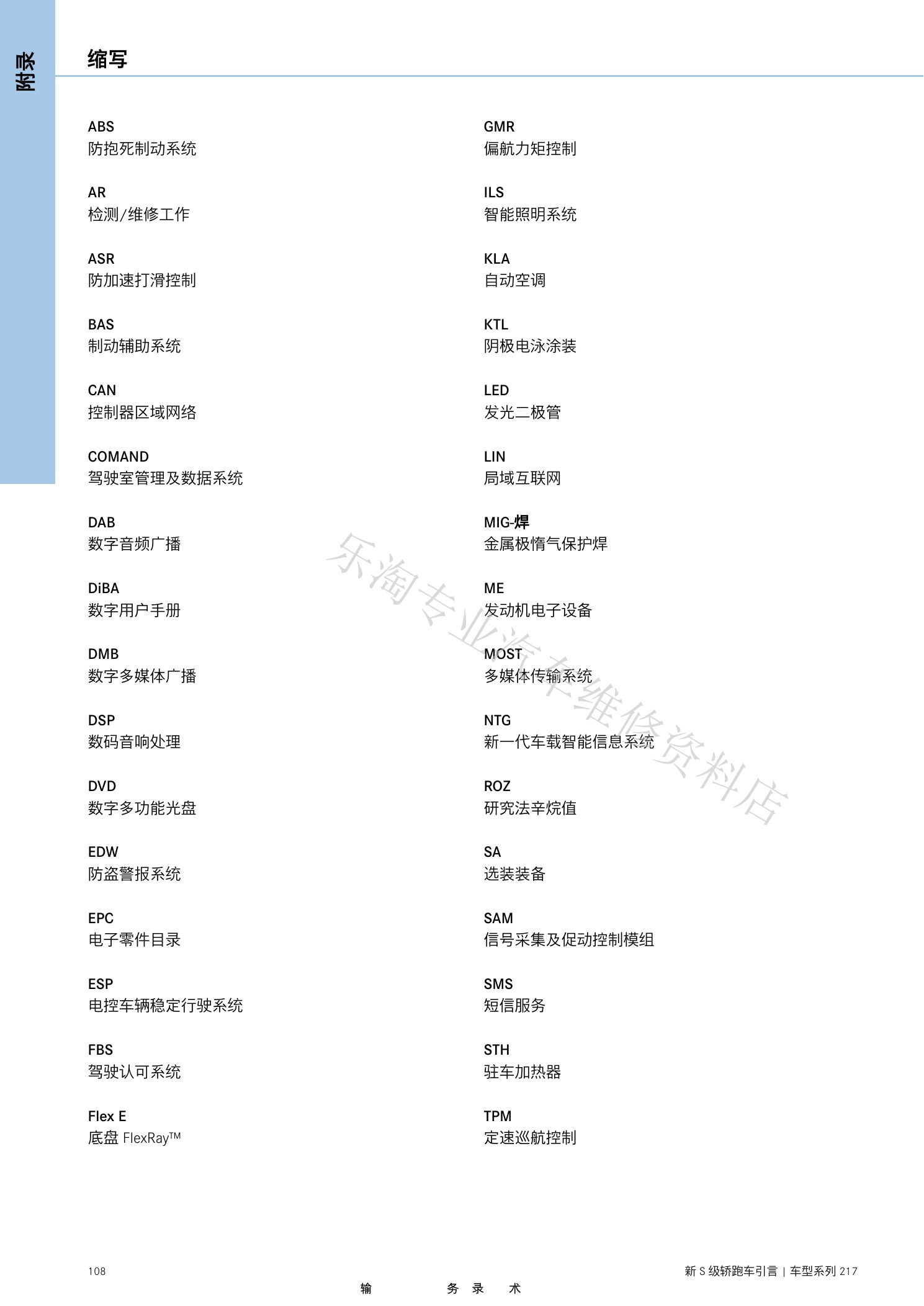

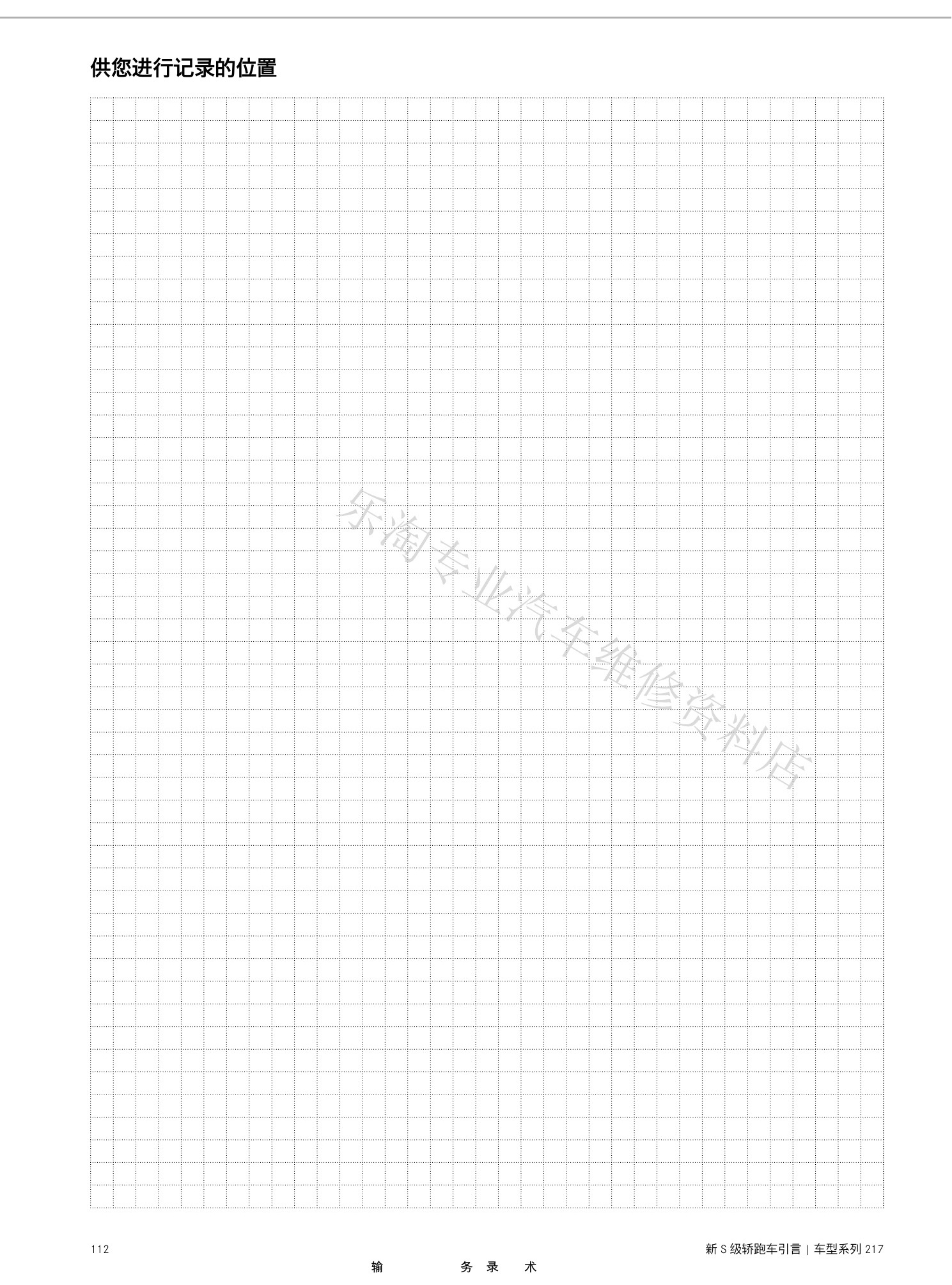

C217 S级双门轿跑维修介绍原第113页。
C217 S级双门轿跑维修介绍原第114页。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原资料高清导出并作裁边整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
