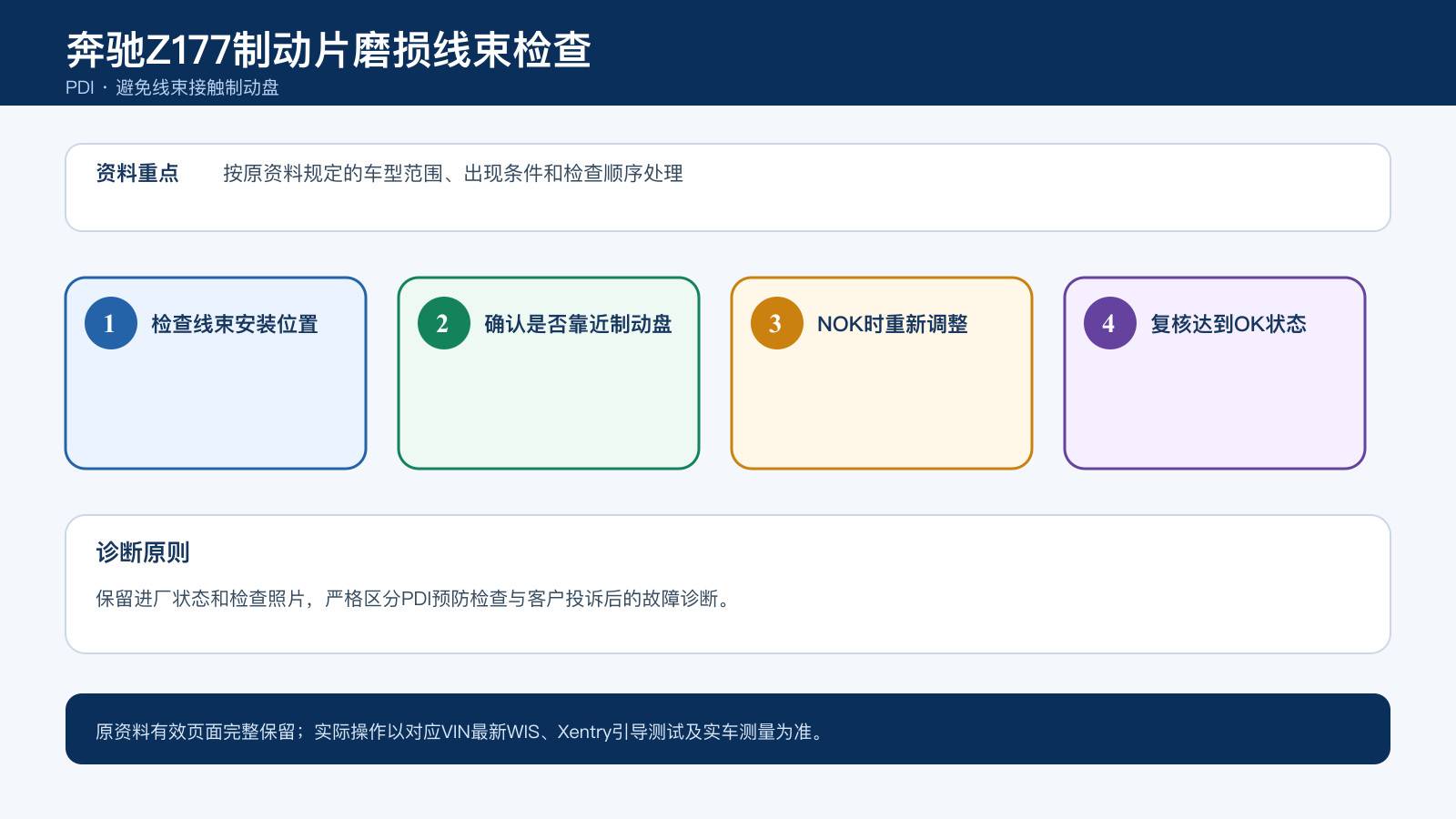

奔驰Z177制动片磨损指示器线束：PDI安装位置检查

一、PDI时观察线束与制动盘距离

检查制动片磨损指示器线束的安装位置，确认线束是否接触或过度靠近制动盘。

二、按NOK与OK图片进行对照

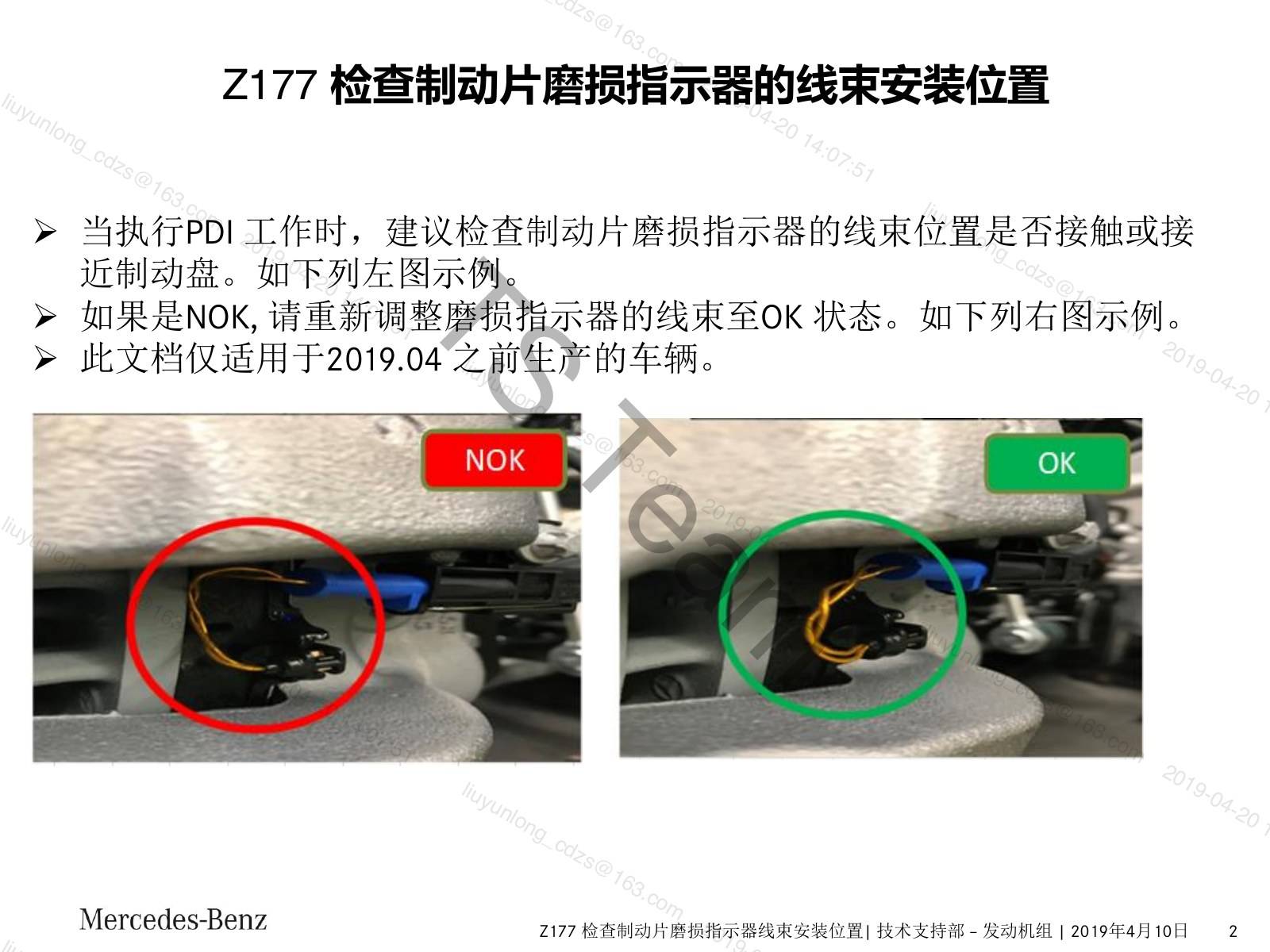

原资料左图是线束靠近制动盘的NOK状态，右图是重新布置后的OK状态。应结合图片确认走向，而不是只检查插头是否连接。

三、位置不合格时重新调整

发现NOK状态时重新调整线束位置，并复核线束在车轮和制动部件运动条件下不会接触制动盘。

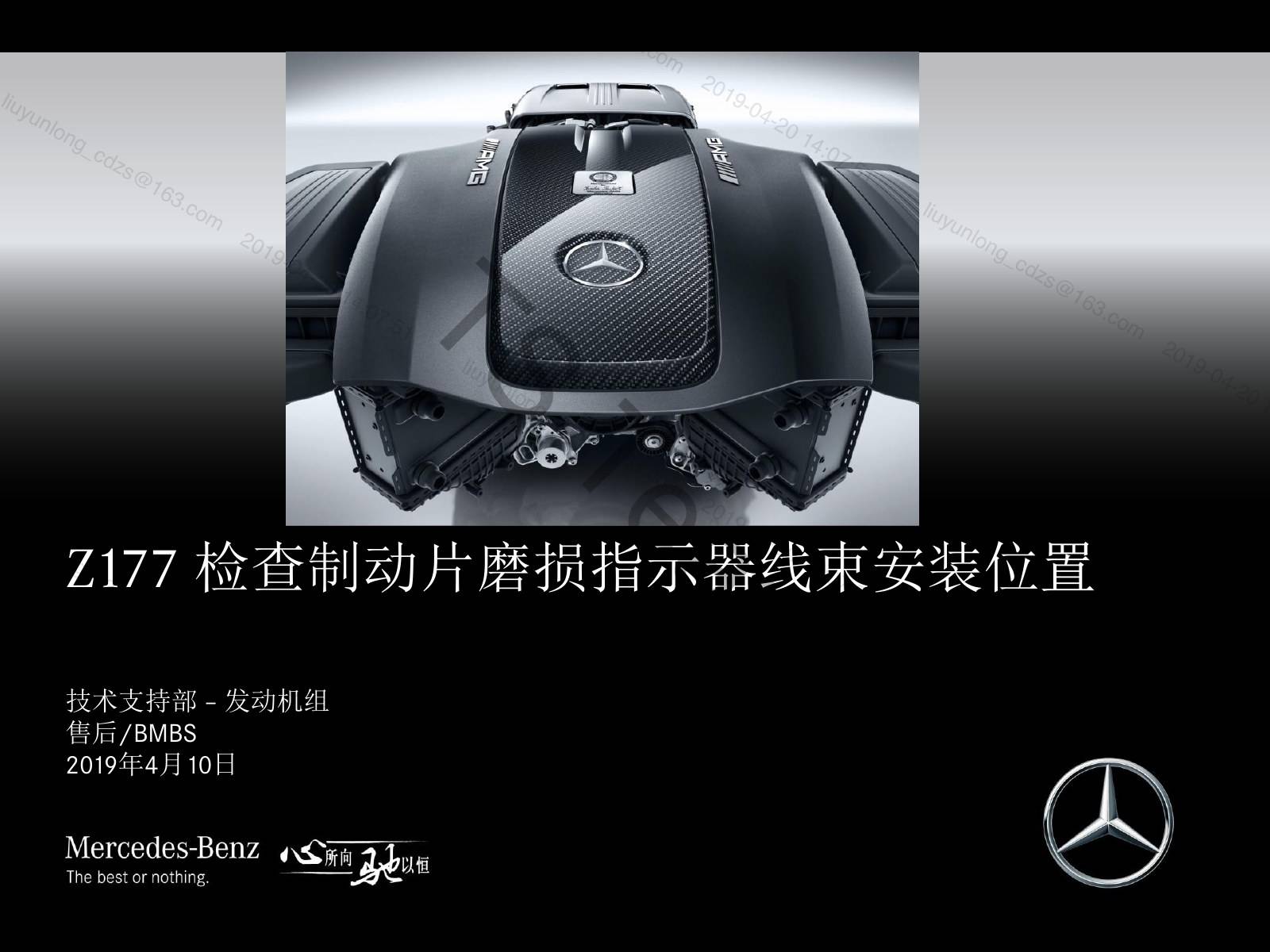

四、原资料页面

以下保留原资料全部有效页面，并按页面内容配置说明。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
