本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI13.22-P-044763，版本1 |
|---|---|
| 功能组 | 13.22 单皮带驱动 |
| 日期 | 2008-12-31 |
| 适用范围 | 所有车型系列，带发动机 272 所有车型系列，带发动机 273 |
一、故障现象与投诉条件
楚地听到。
拆下 V 型聚乙烯皮带后听不到该噪音。
附件
文件 描述
Umlenkrolle.jpg 用于识别上部导向轮的插图
二、原通告列出的可能原因
上部导向轮的轴承磨损。（见图）
所有带发动机 272 的车型系列，截至发动机编号 272xxx 30 476520
所有带发动机 273 的车型系列，截至发动机编号 273xxx 30 085890
三、检查与补救步骤
“更换传动带的上部导向轮” - 代码：0710P20B12
帐号代码：2092010
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A2722021019 导向轮 1 更换导向轮时的再次拧紧的力矩：30
Nm
X
操作号与损坏代码
容 时间 损坏代码 提示
13-3350 更换传动带导向轮 A 20253 36
5、原始TIPS通告页面

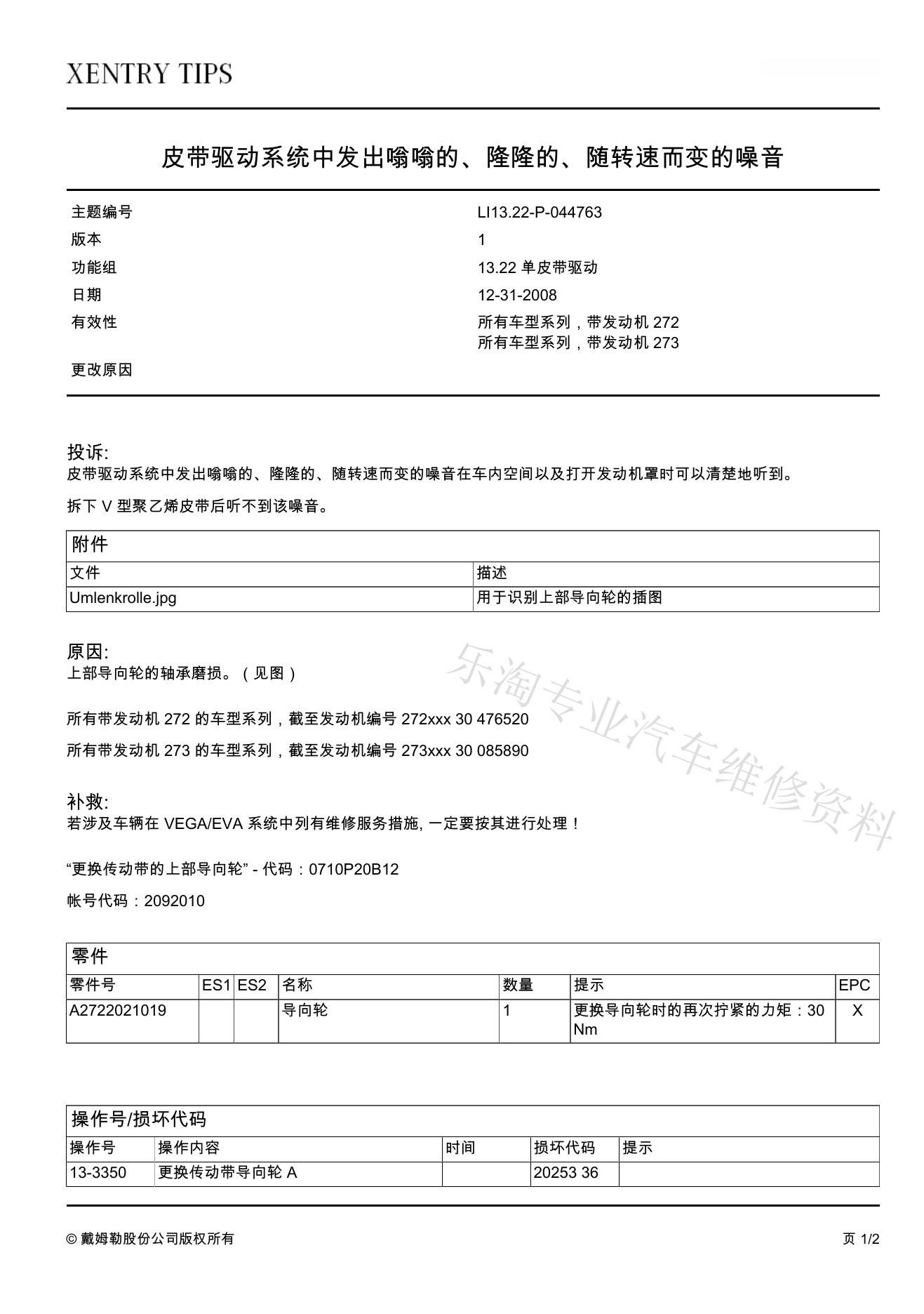

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
