奔驰M156发动机活塞与连杆拆装：标记、缸孔保护和装配方向

M156发动机活塞和连杆拆装涉及配对件标记、缸孔保护、活塞环方向、连杆轴瓦和紧固件管理。零件位置或方向混淆会直接影响轴承间隙、润滑和发动机机械可靠性。

发动机内部作业对洁净度要求很高。分解前应准备分缸收纳和标记方法，所有测量、磨损极限、紧固件更新与扭矩要求均按当前发动机号对应的维修文件执行。

一、分解上部结构并建立分缸标记

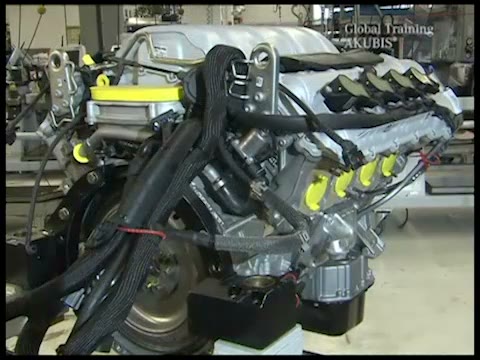

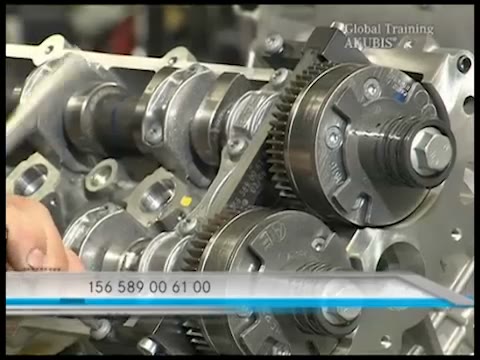

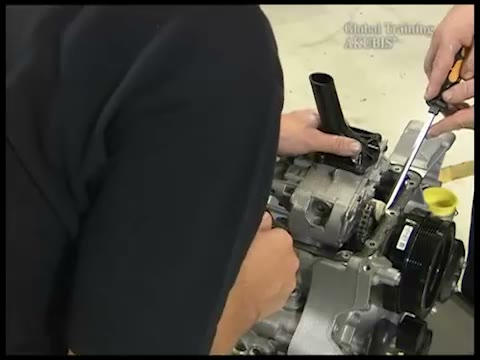

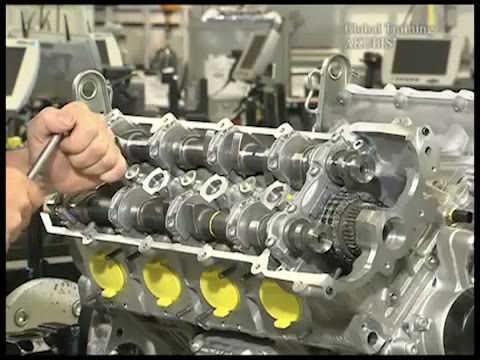

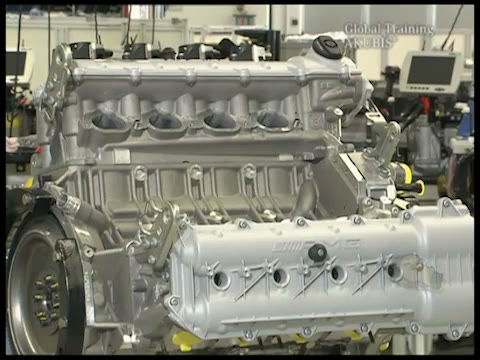

在发动机固定可靠后按顺序拆除妨碍曲柄连杆机构作业的上部组件。对气缸、活塞、连杆、连杆盖和轴瓦建立清晰对应关系，不能混放配对加工的零件。

二、释放连杆盖并推出活塞组件

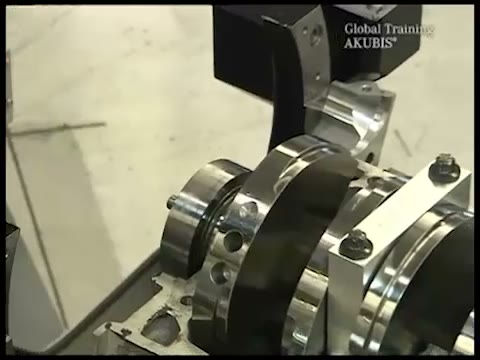

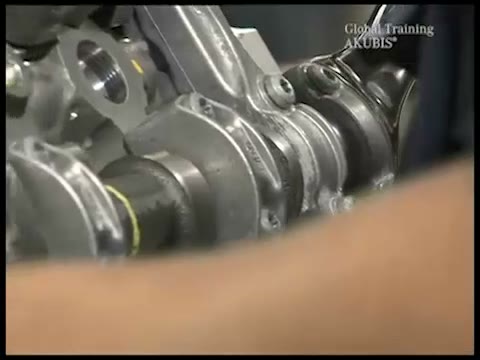

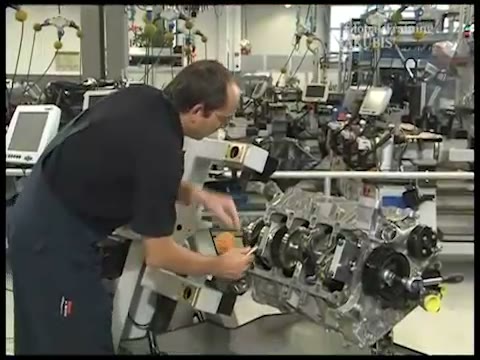

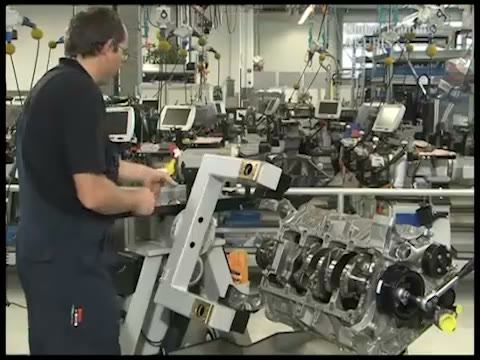

转动曲轴使目标连杆处于合适位置，拆下连杆盖并保护曲轴轴颈。推出活塞时使用适当工具平稳受力，防止连杆螺栓划伤轴颈或活塞碰伤缸孔。

三、检查活塞、活塞环、连杆和缸孔

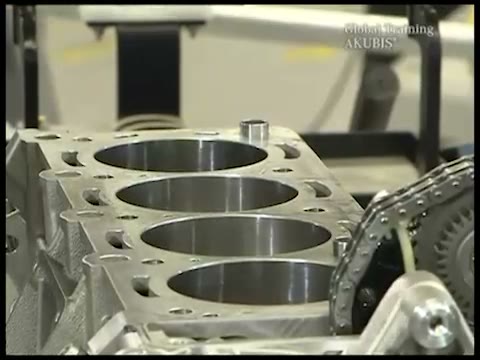

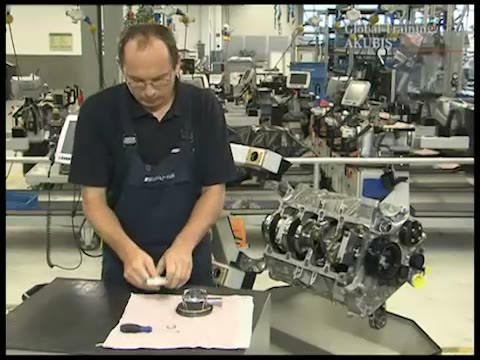

清洁后检查活塞裙部、环槽、活塞销、连杆、轴瓦和缸孔状态。活塞环端隙、侧隙、缸径和轴瓦间隙需要用对应量具测量，不能只凭目视判断是否继续使用。

四、按方向装入活塞并完成装复

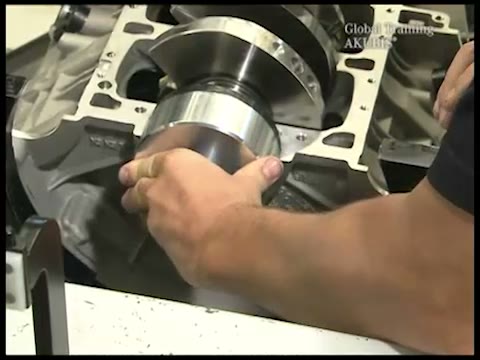

确认活塞、连杆和活塞环方向，使用规定的活塞环压缩工具将组件平稳导入缸孔。连杆与曲轴轴颈对正后安装配对连杆盖，按当前WIS使用规定紧固件和紧固程序。

五、完工检查要点

• 活塞、连杆、连杆盖和轴瓦均按气缸位置配对标记。
• 缸孔、轴颈、环槽和零件尺寸已经检查或测量。
• 活塞与连杆安装方向、活塞环开口位置符合规定。
• 曲轴转动顺畅，所有内部紧固件按当前WIS完成。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
