奔驰显示屏信息“ESP 损坏，去特许服务中心修理”和 / 或“BAS 损坏，去特许服务中心修理”：GI42.45-P-038047

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

显示屏信息“ESP 损坏，去特许服务中心修理”和 / 或“BAS 损坏，去特许服务中心修理”

障代码：

- 5064 和 / 或

- 5065 和 / 或

- 5067 和 / 或

- 5079 和 / 或

- 5083 和 / 或

- 5091 和 / 或

- 5094 和 / 或

- 5100 和 / 或

- 5101

二、原通告列出的可能原因

障。

附件

文件 描述

Scheuerstelle-1.jpg 图示为雨刷杆上的磨损位置

Scheuerstelle-2.jpg 图示为雨刷杆上的磨损位置

Scheuerstelle-3.jpg 图示为雨刷杆上的磨损位置

三、检查与补救步骤

线束的磨损位置 -

对此见插图“磨损位置”。

要时维修线束。

置 - 见图“措施 1”。

用电缆扎带固定导线，然后用毡条裹住雨刷杆的磨损区域 - 见图“措施 2”。

附件

文件 描述

的电缆扎带

Masnahme-2.jpg 此处图示了如何裹上毡条以及如何用电缆扎带固定线束。

四、控制单元与故障代码

障文本

ABR-Adaptive Brake (SBC3) 5067 Control unit:Sensor cable

ABR-Adaptive Brake (SBC3) 5100 L6/1 (left front speed sensor):Test wiring/ plug connection.

ABR-Adaptive Brake (SBC3) 5091 A7/7s1 (BAS release switch) Short circuit to GND

ABR-Adaptive Brake (SBC3) 5079 Check component A7/7b2 (BAS travel differential sensor).

ABR-Adaptive Brake (SBC3) 5064 Check component A7/7y1 (BAS solenoid valve).

ABR-Adaptive Brake (SBC3) 5083 A7/7b1 (BAS diaphragm travel sensor):Electrical fault

ABR-Adaptive Brake (SBC3) 5094 Check component A7/7s1 (BAS release switch).

ABR-Adaptive Brake (SBC3) 5101 L6/1 (left front speed sensor):Carry out visual inspection.

ABR-Adaptive Brake (SBC3) 5065 Check component A7/7y1 (BAS solenoid valve).

五、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A0029972490 电缆扎带 1 按图“措施 2”中所示扎上电缆扎带 X

A1237580497 粘性毡条 1 按图““措施 -2”中所示裹上粘性毡条 X

操作号与损坏代码

容 时间 损坏代码 提示

59180 74

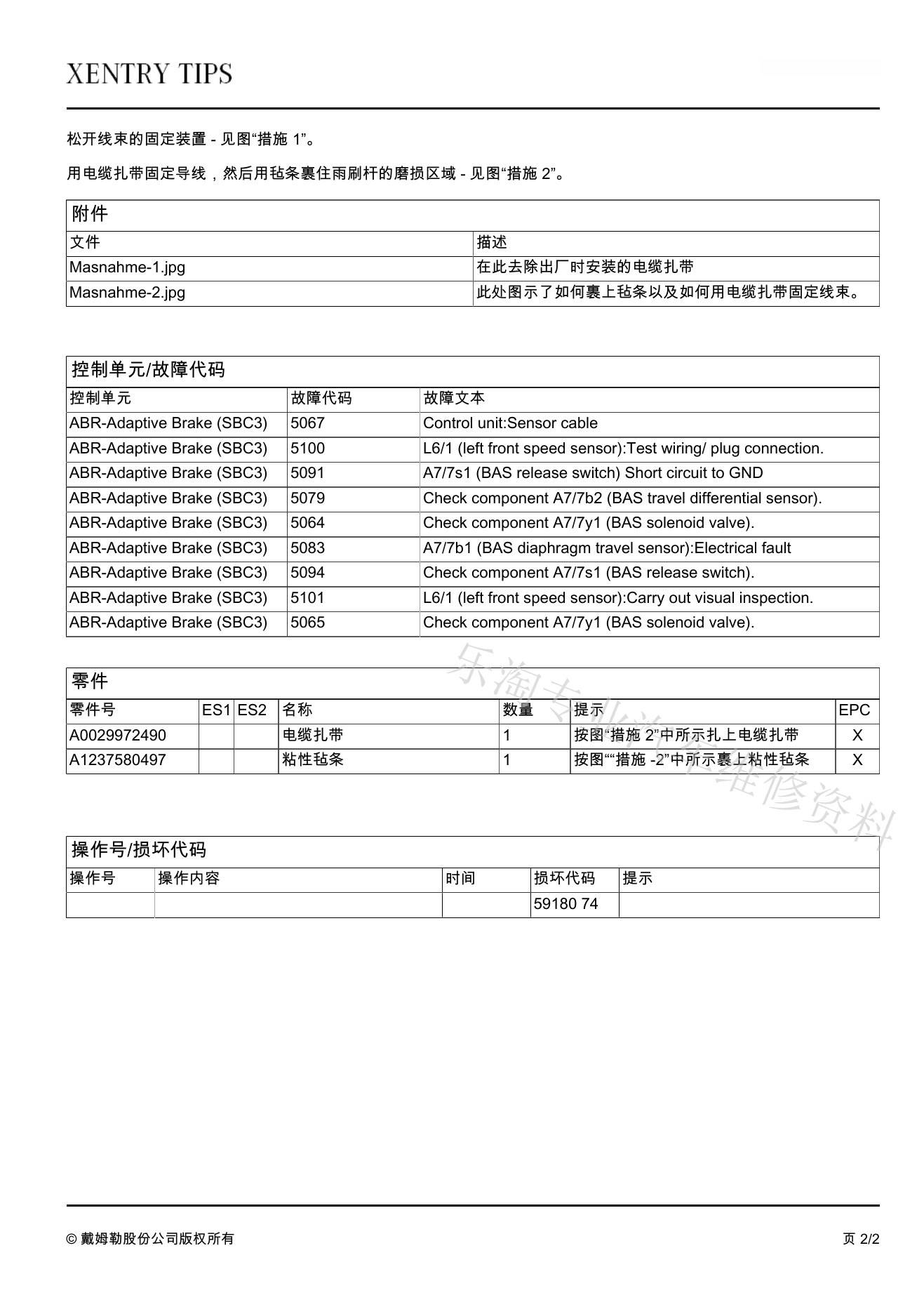

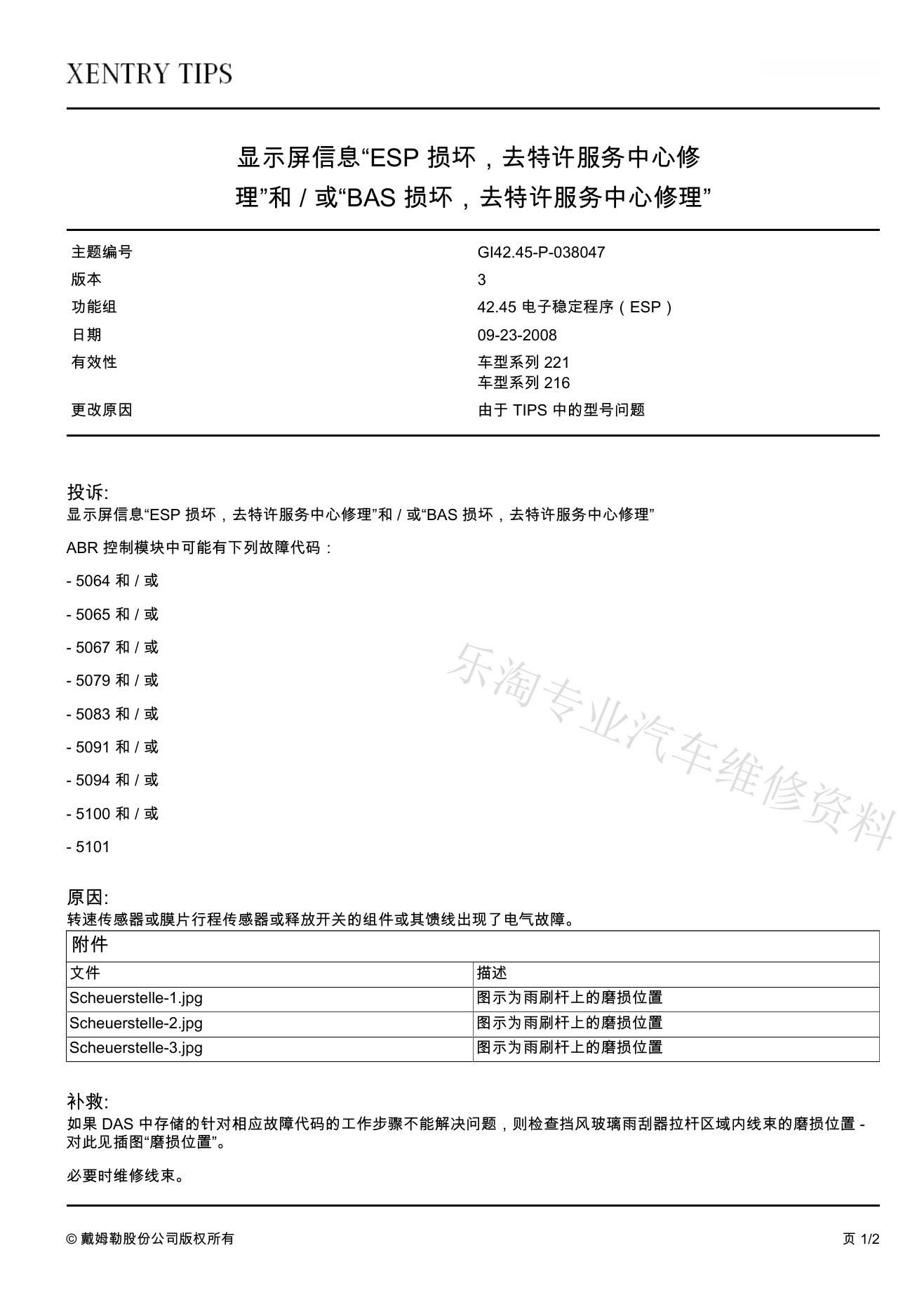

6、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

7、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
