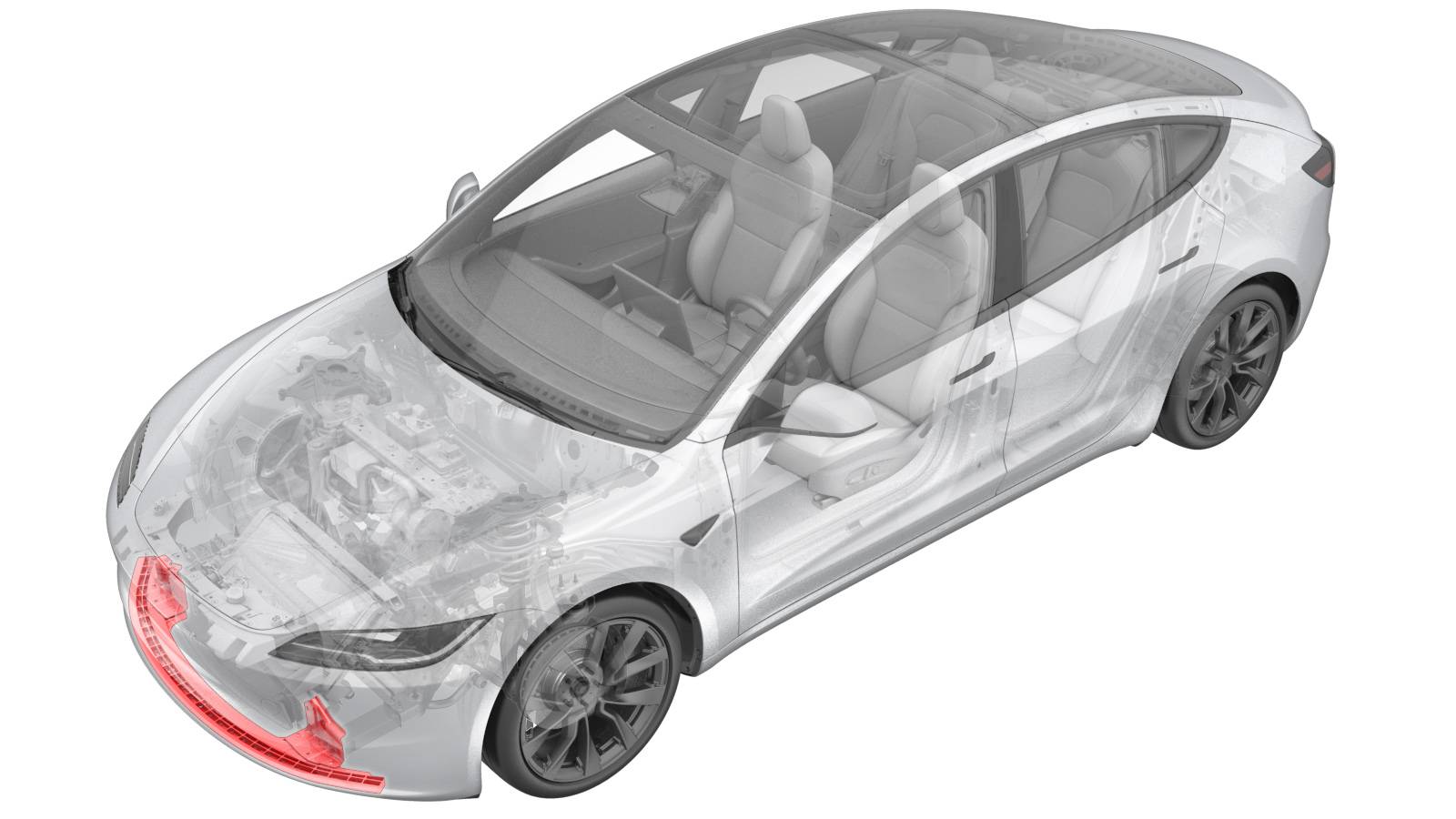

2024+ 特斯拉 Model 3 前踝部止动爪更换：左右对称拆装与 16/10 N·m

适用范围：2024 年及以后款特斯拉 Model 3 前踝部止动爪。本文依据特斯拉中英文原厂程序说明左右两侧前端支架与止动爪的拆装顺序。作业前按关联程序拆下前保险杠饰板总成；原厂注明无需再把前饰板线束、裙板和格栅从饰板总成上拆开。

拆卸顺序

1. 在左侧，用 8 mm 套筒拆下冷凝器风扇模块底部固定至止动爪的螺栓。原厂提示可稍微抬起风扇模块，以便接近螺栓。
2. 用 13 mm 套筒拆下前端支架与左侧副车架防撞罐相连的 2 颗螺栓。
3. 松开前端支架左上部与车身连接的螺栓，但不要拆下。在车身右侧重复上述风扇模块、两颗下部螺栓和上部螺栓的操作。
4. 将前端支架向前移动，再向下取出踝部止动爪。移动时注意周围线束、风扇模块和固定件。

原厂操作图

取出操作画面

安装与紧固

1. 将止动爪放回原位，左右两侧各先手拧前端支架与副车架防撞罐相连的 2 颗螺栓。
2. 将前端支架左右上部螺栓紧固至 16 N·m；再将左右两侧各 2 颗下部螺栓分别紧固至 16 N·m。
3. 把冷凝器风扇模块底部与止动爪相连的左右两侧螺栓分别紧固至 10 N·m。确认止动爪、前端支架和风扇模块位置正常，线束未受压。
4. 按关联程序装回前保险杠饰板总成，检查卡接、接缝及线束状态。

16 N·m 与 10 N·m 对应不同固定位置；不要把上部螺栓在拆卸时误当作需要完全取下的螺栓。

原厂资料及关联程序

适用车型：2024年及以后款 Model 3。

本文维修位置：前踝部止动爪。

中文原厂程序：《踝部保险杠 ((拆卸和更换))》

英文原厂程序：Ankle Catcher (Remove and Replace)

原厂资料编号（GUID）：GUID-24F70C5B-9CBA-4D77-AB8A-C5FC2B472A37
此编号用于查找、核对同一份原厂程序。

资料核对日期：2026-09-23。

相关操作分别查以下程序：

原厂页面直接引用的独立入口：饰板 - 前保险杠 ((拆卸和更换))。前踝部止动爪的访问涉及前保险杠饰板；本页紧固值不适用于饰板其他固定件。

本页只解释对应零件的可见结构和原厂页面所列范围；访问、复位、供电状态及功能验收须以适用 VIN 的当前原厂程序为准，不从局部图片推断隐藏固定点或施工步骤。
