2021+ 特斯拉 Model S 环境温度传感器更换：向下释放、定位基准与前饰板访问

2021+ 特斯拉 Model S 环境空气温度传感器固定在主动进气栅格总成上。取下前饰板后，先断开传感器接口，压住卡子固定臂，再向下取出；复装时把传感器定位基准与栅格开口对齐。传感器卡接和前饰板紧固是不同工作，不能靠调整饰板螺栓解决传感器未卡入的问题。

传感器位置与前饰板访问范围

本文对应“传感器 - 环境空气温度（拆卸和更换）”，适用2021+ Model S主动进气栅格上的环境空气温度传感器，中英文页面日期均为2026年8月9日。前饰板访问以下以较旧的两个电气接口配置为例；较新的单接口、摄像头清洗器软管及额外内衬固定须按实车分支核对，不能仅按年份猜测。

先核对前饰板固定与低压电源前置

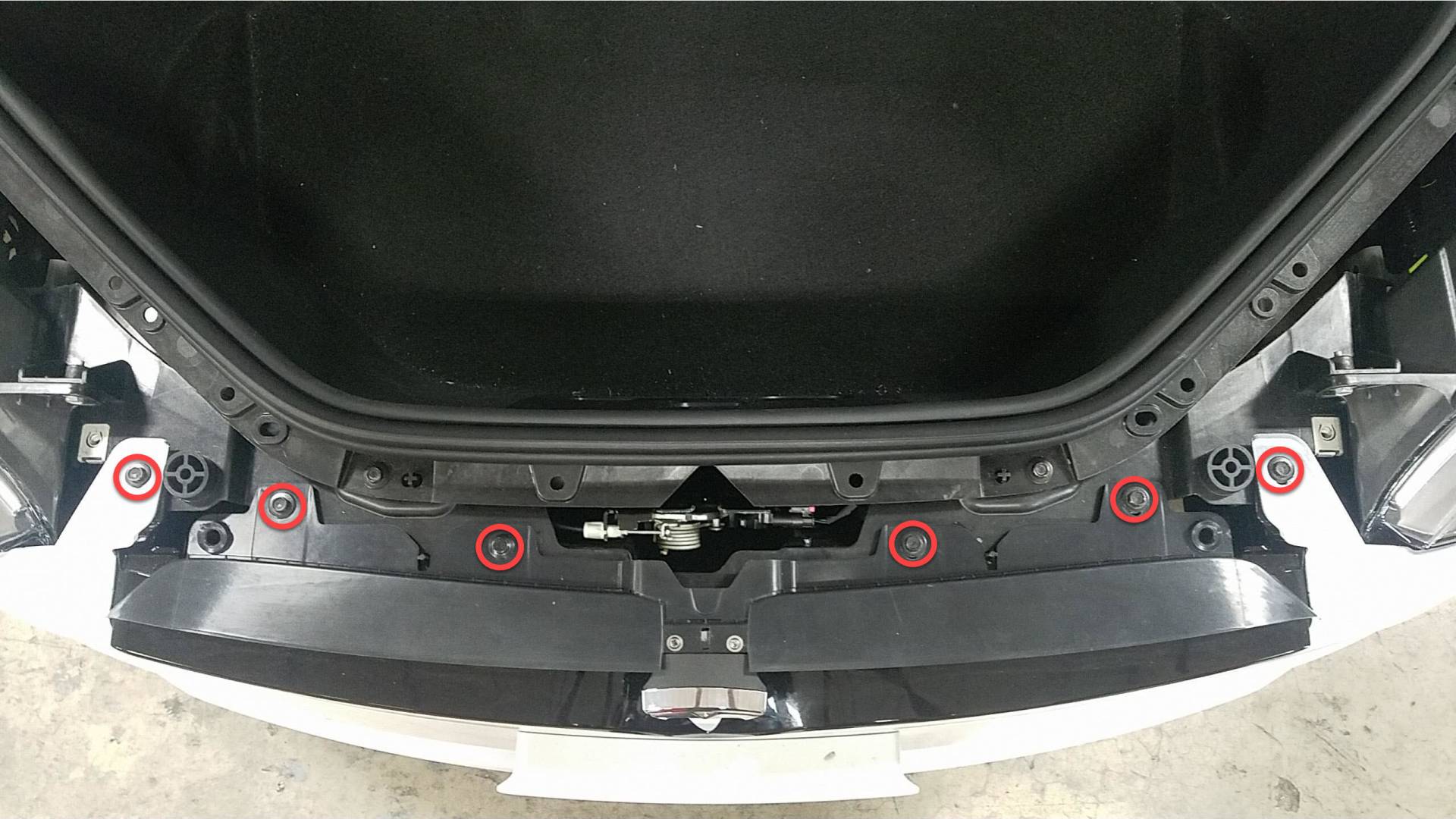

按前饰板资料先将空气悬架设为极高，再启用千斤顶模式，方向盘向右打尽以访问左侧；拆后部、左右和前部前备箱挡板，处理上部六颗固定螺栓。较旧配置左前内衬先解除五个推拉卡子，再拆翼子板支架螺栓；转向左侧后同样访问右侧五卡子及支架固定。较新配置的额外固定按实车分别处理。

在左右翼子板临近前饰板边缘贴保护胶带。前饰板电气接口解除前，原厂要求断开低压电源：先断充电线、关闭温控并等待至少30秒，确认驻车挡，打开前门并降下前窗，按低压电源资料关闭车辆电源、断开适用低压电池连接器，再断开紧急响应回路FRL。

低压电池连接器必须先按实车版本辨认。普通锁片配置按适用资料抬锁片、将黑色连接器锁拉离线缆后向上断开；MSXP3绿色锁片在中文写“上拉”、英文写“向外拉”，动作方向存在差异。无法确认该车锁止结构与正确方向时，先停止低压拆接，不强拉、不把其他版本的动作套用。

红色锁片向外释放，裙板中间三颗不拆

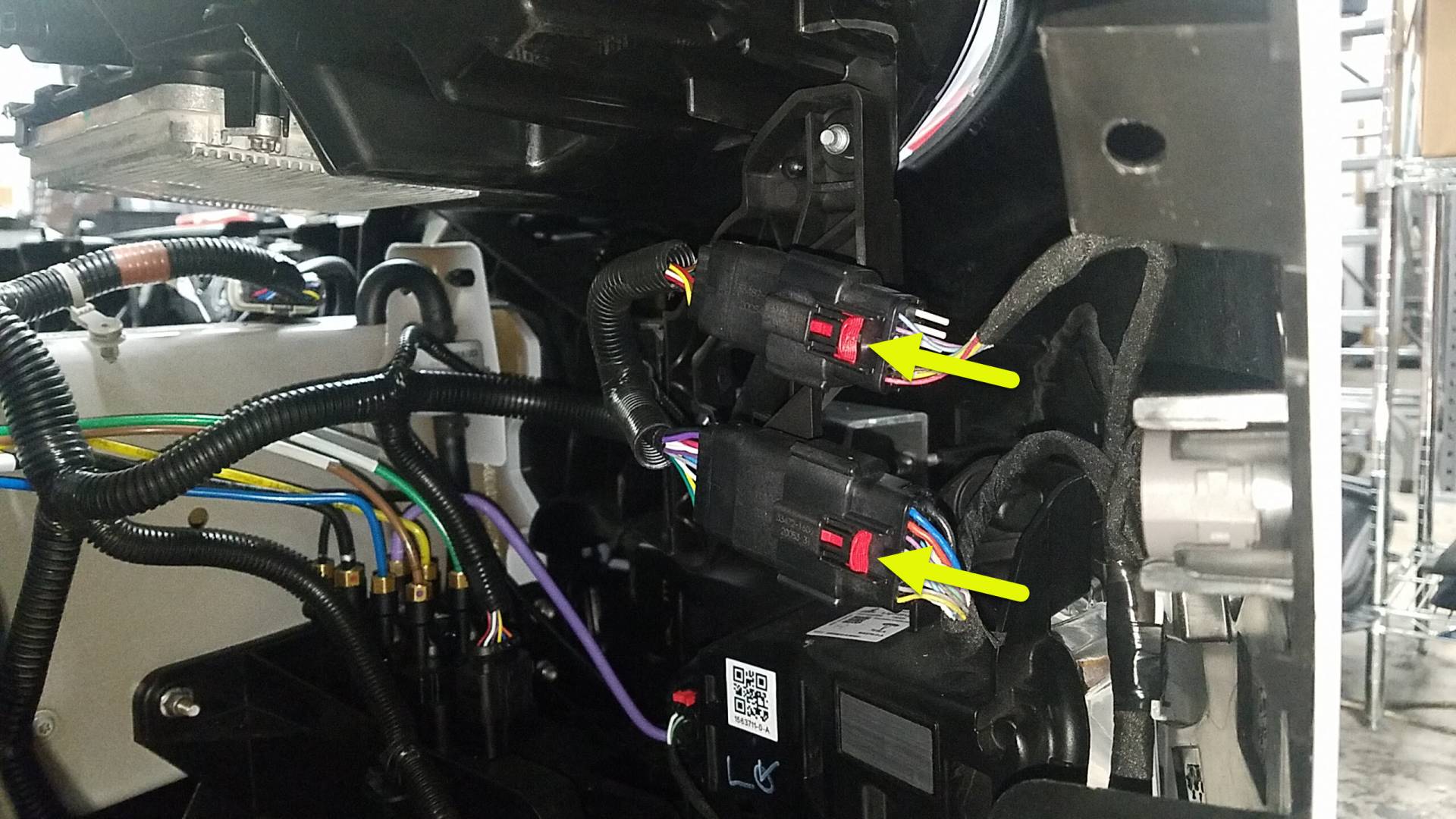

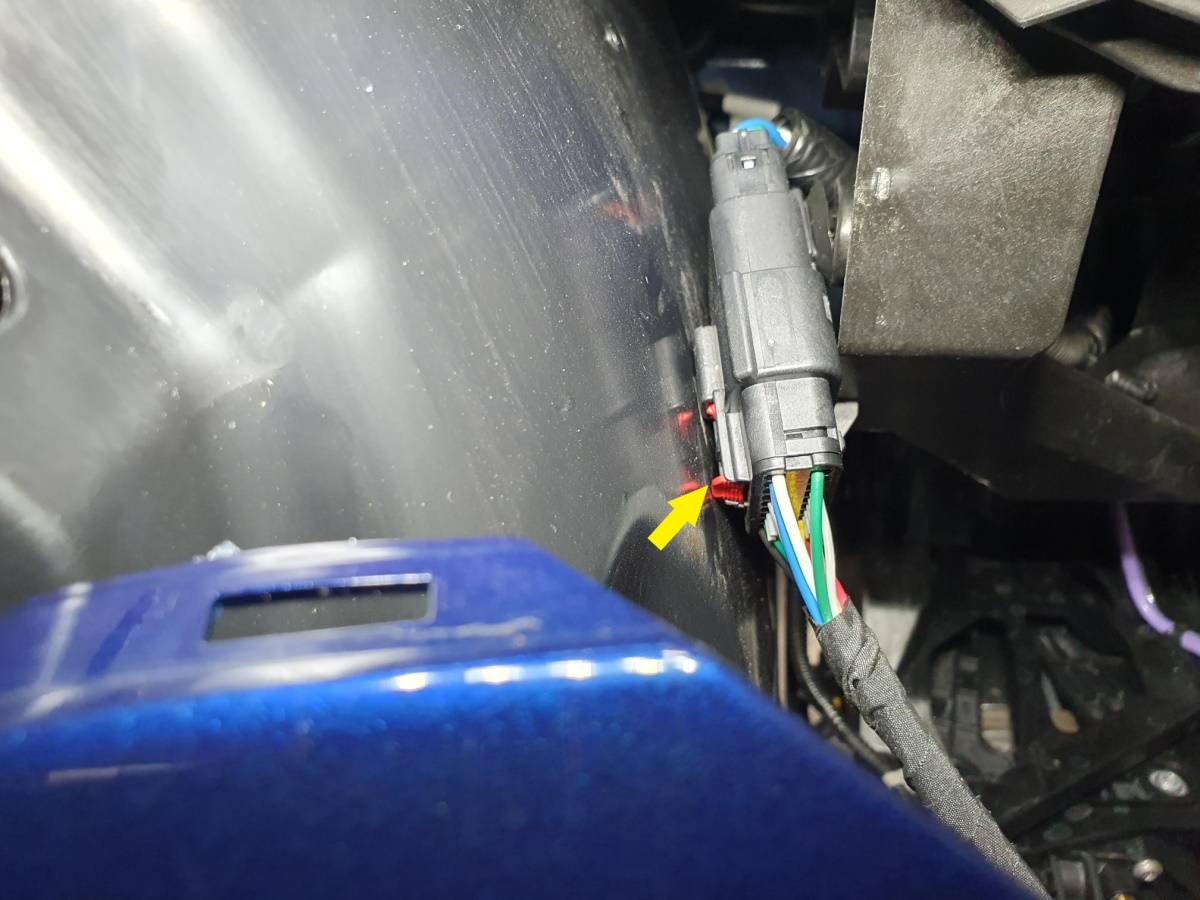

较旧前饰板有两个电气接口，红色锁片不能向下按，须把锁片拉离连接器至解锁，再继续释放接口。较新配置只有一个接口，下方两图分别用于辨认配置，不能把一个接口当作另一个已漏装。

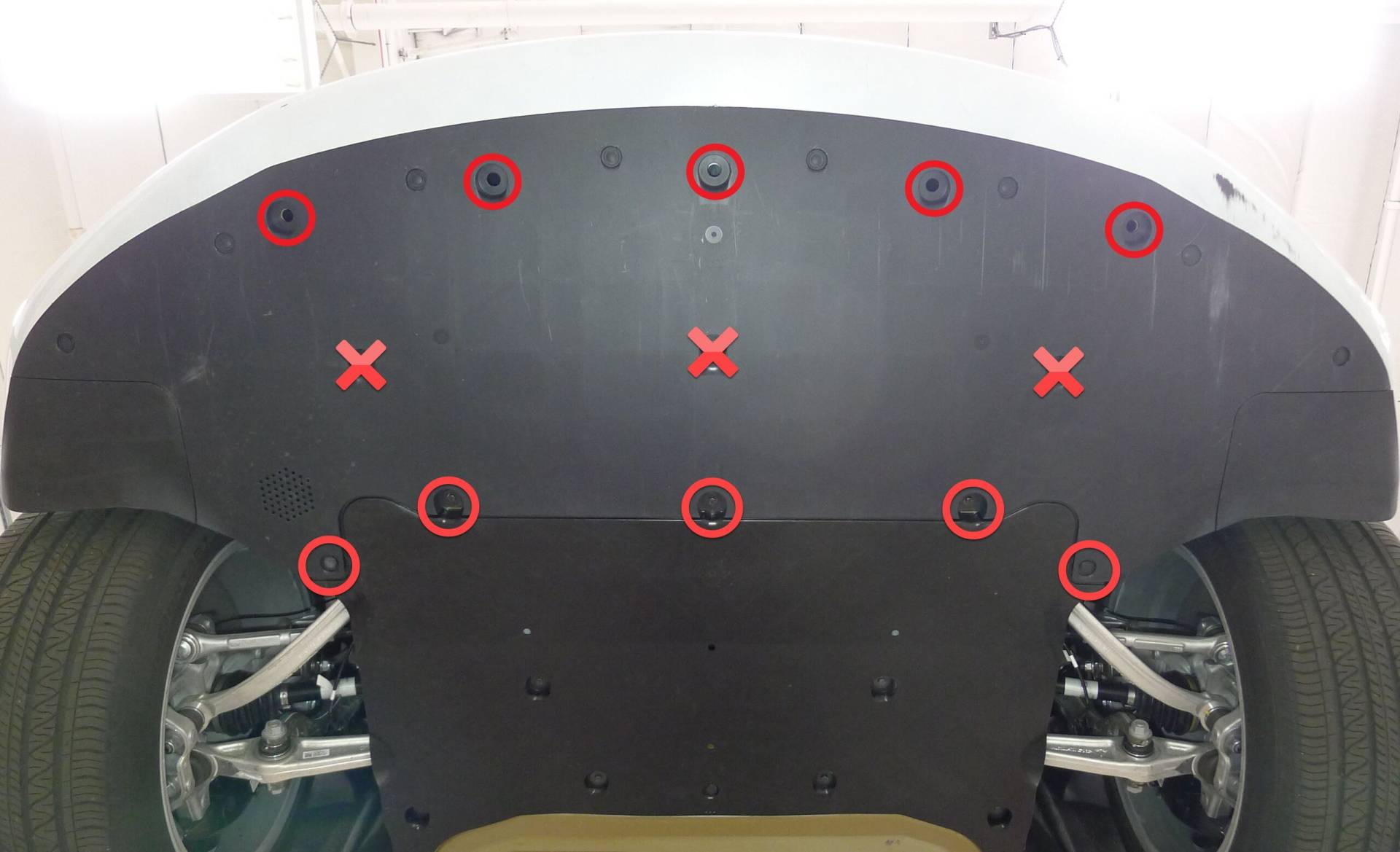

拆裙板与前流线型护板之间八颗螺栓、释放两个卡子，不要拆中间三颗螺栓。较新车辆还需按前饰板资料解除左轮拱内衬后的摄像头清洗器软管快接、卡子及黑色锁片，软管仍相连时不能拉走饰板。

由助手协助从翼子板支架释放前饰板，再向前移走，放在有衬垫的台面上。前饰板仍受线束或软管牵连时先回查，不能继续拉扯来寻找漏拆固定。

传感器压固定臂，向下取出

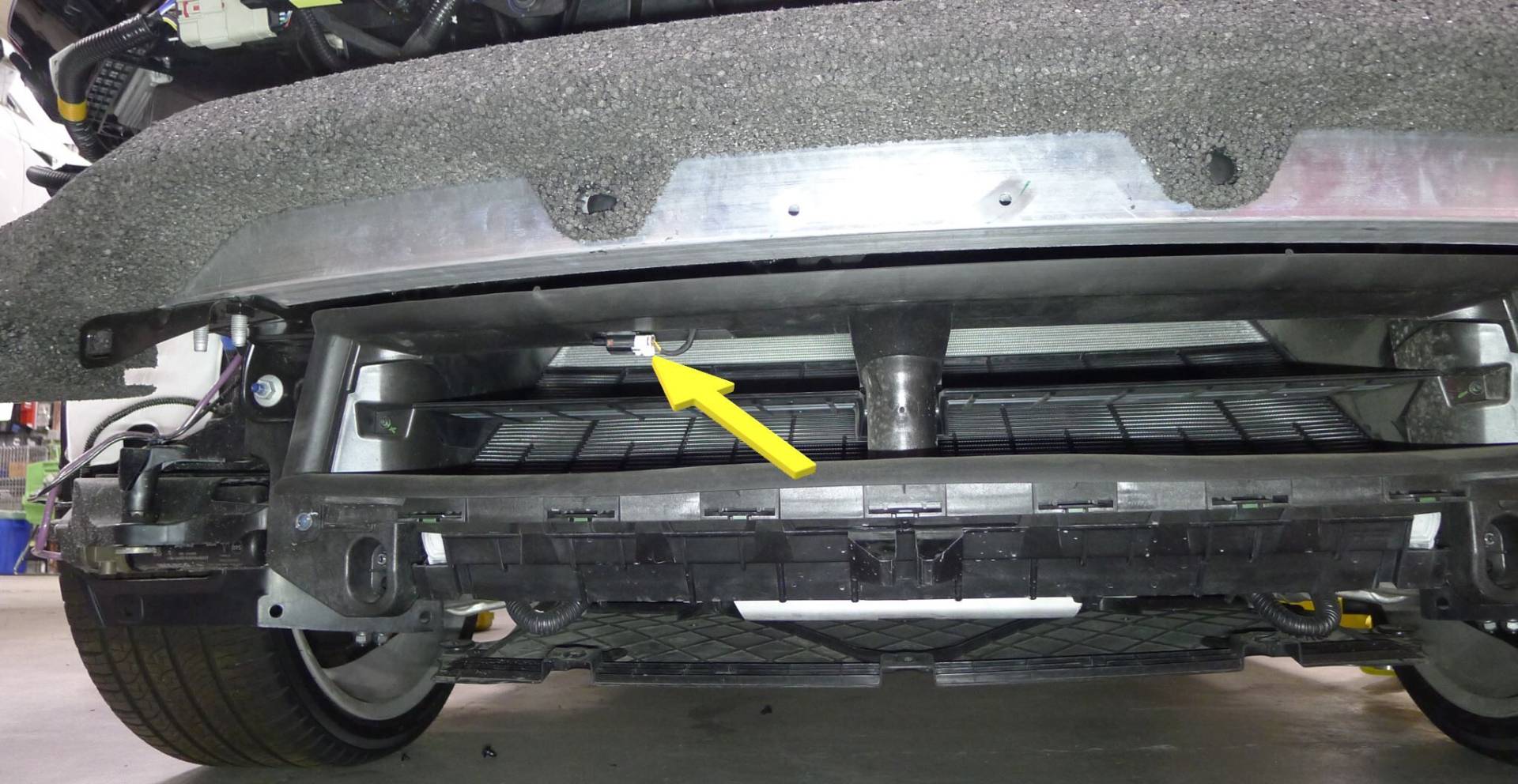

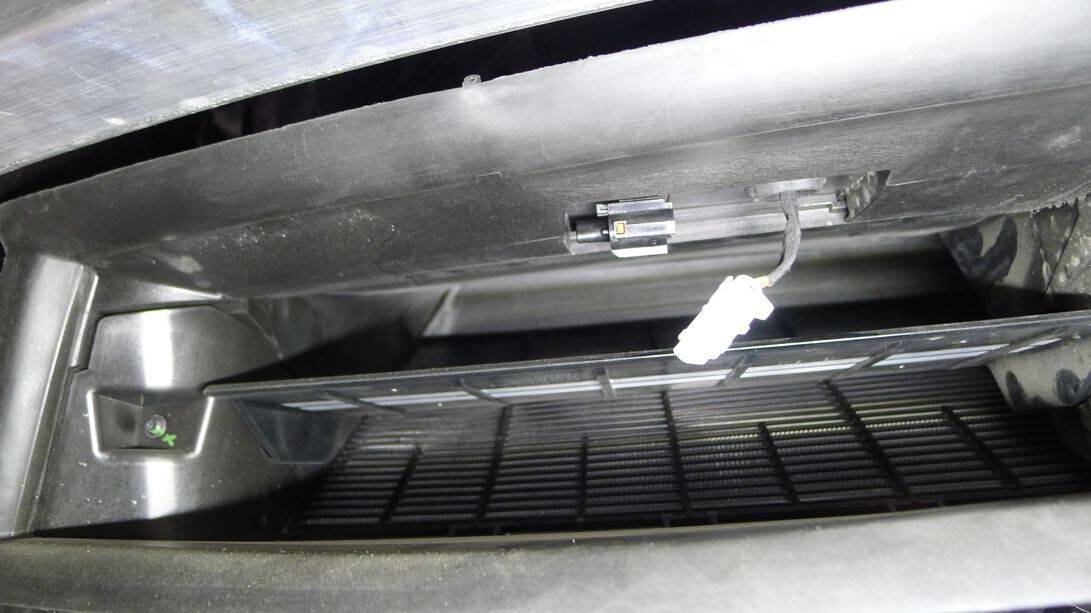

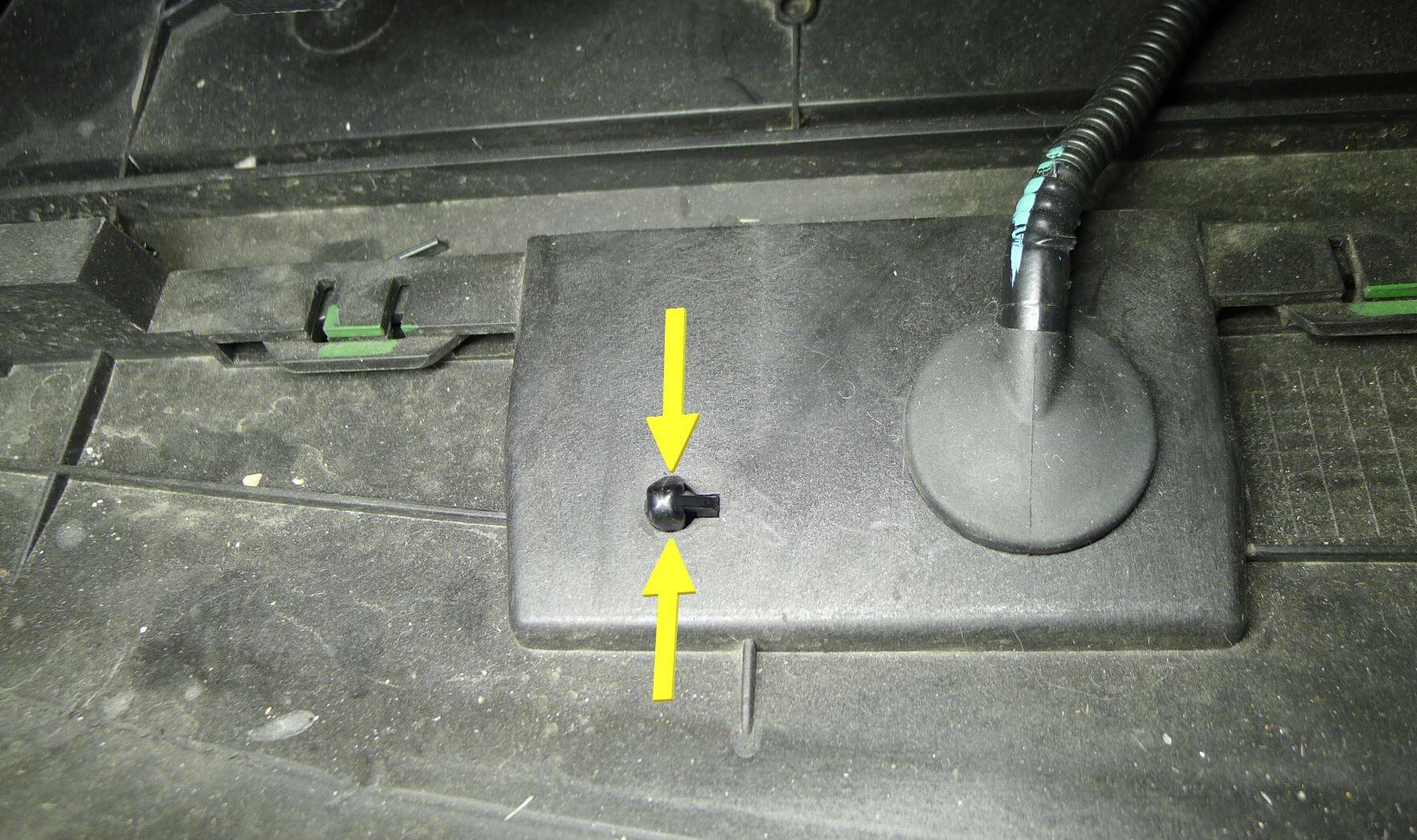

找到主动进气栅格上的环境空气温度传感器，先断开电气接口。下图用于辨认传感器与接口位置，握住连接器本体解除，保护线缆及邻近栅格部件。

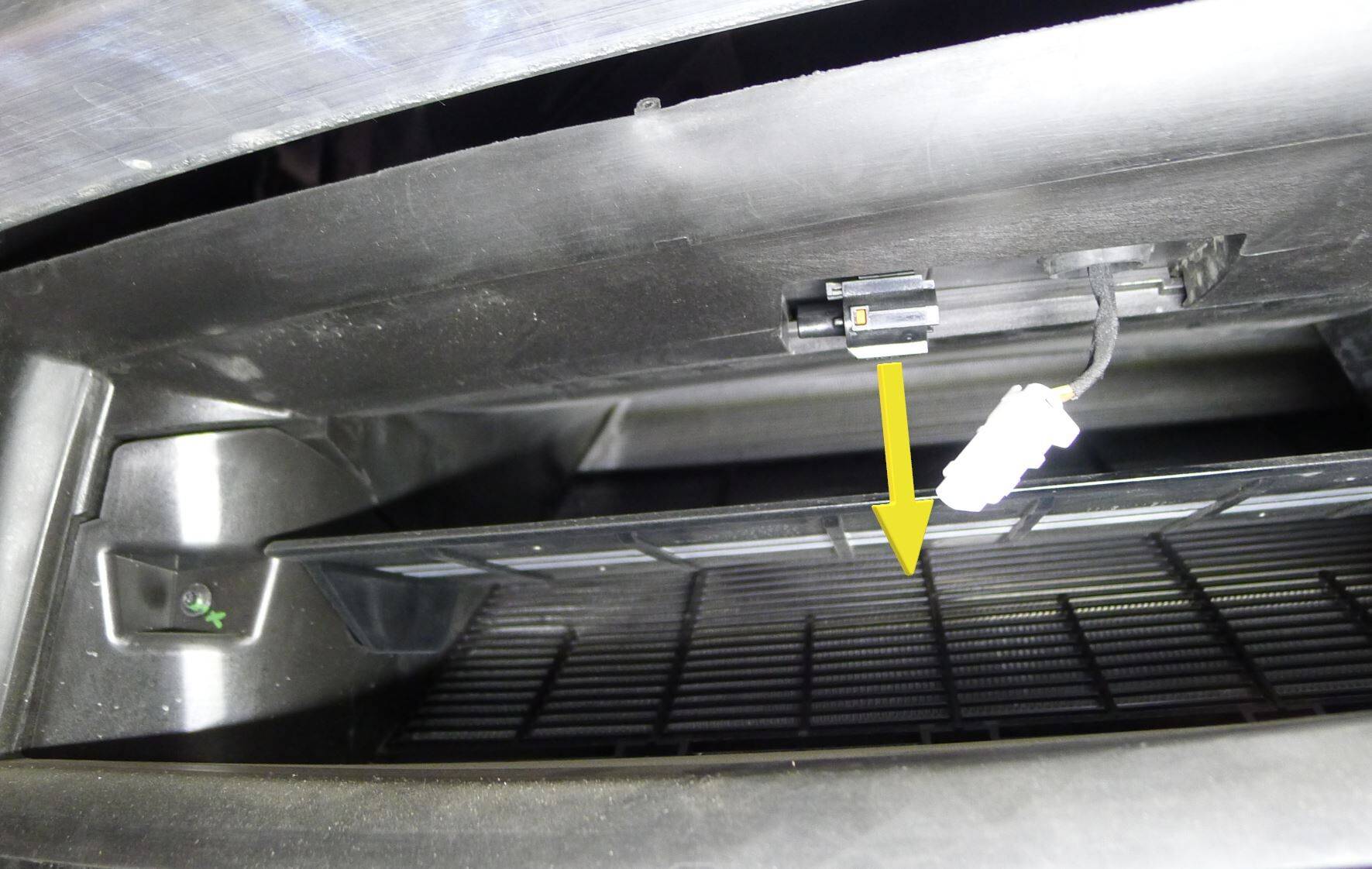

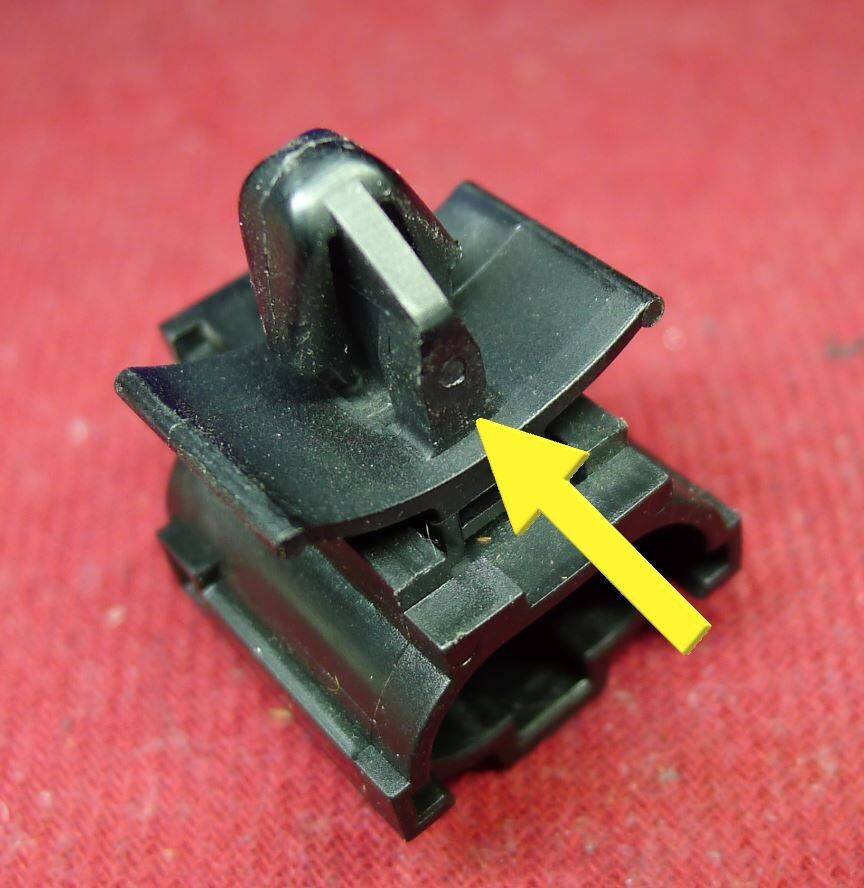

压住卡子固定臂使其释放，再向下取出传感器。下图分别显示固定臂和向下释放的方向；不是旋转拆卸，也不能把栅格叶片当作施力支点。

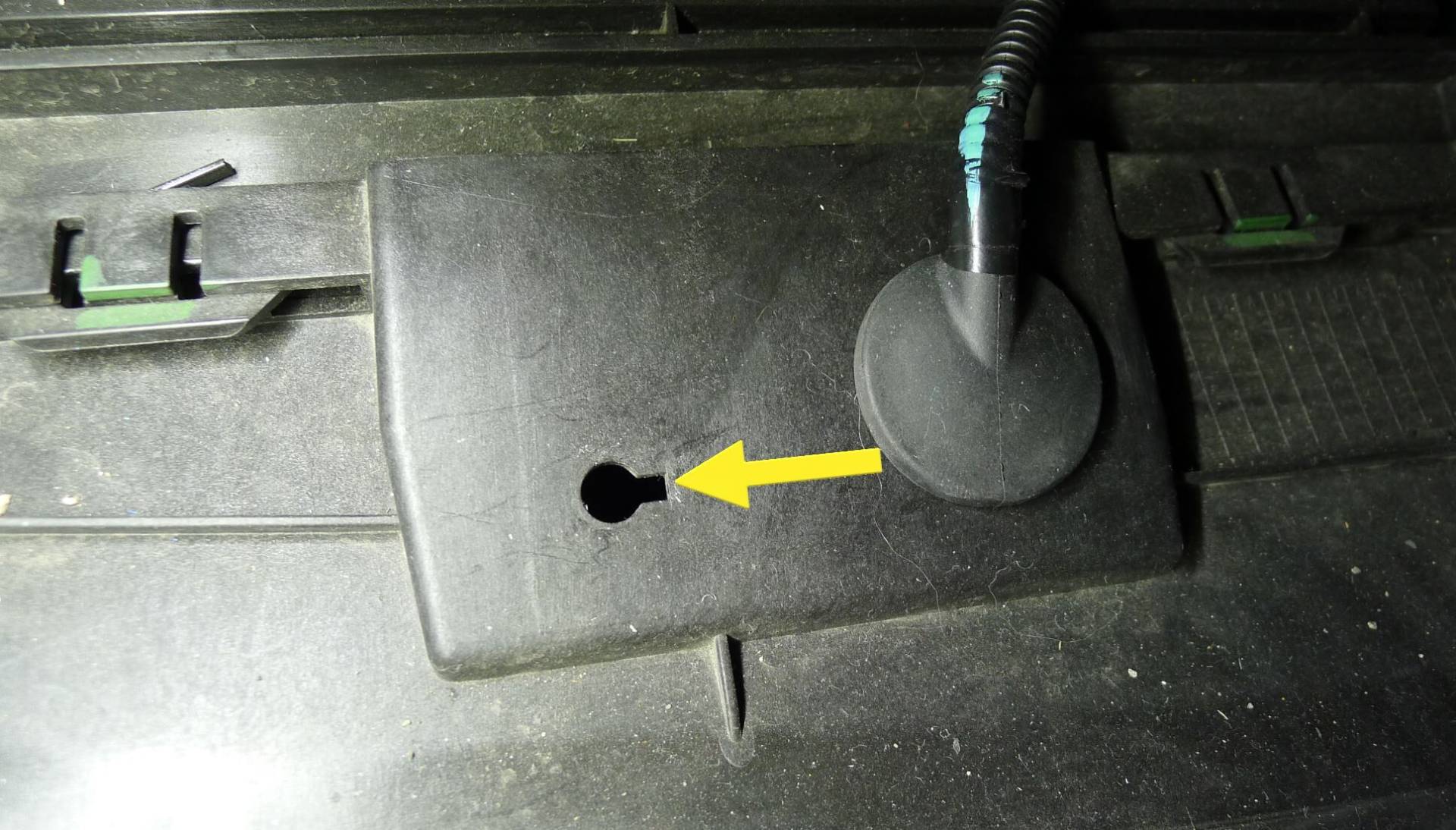

取出后核对更换件与卡接结构。传感器的定位基准要与主动进气栅格总成开口匹配，不能剪掉定位结构或靠强推装入不适配的零件。

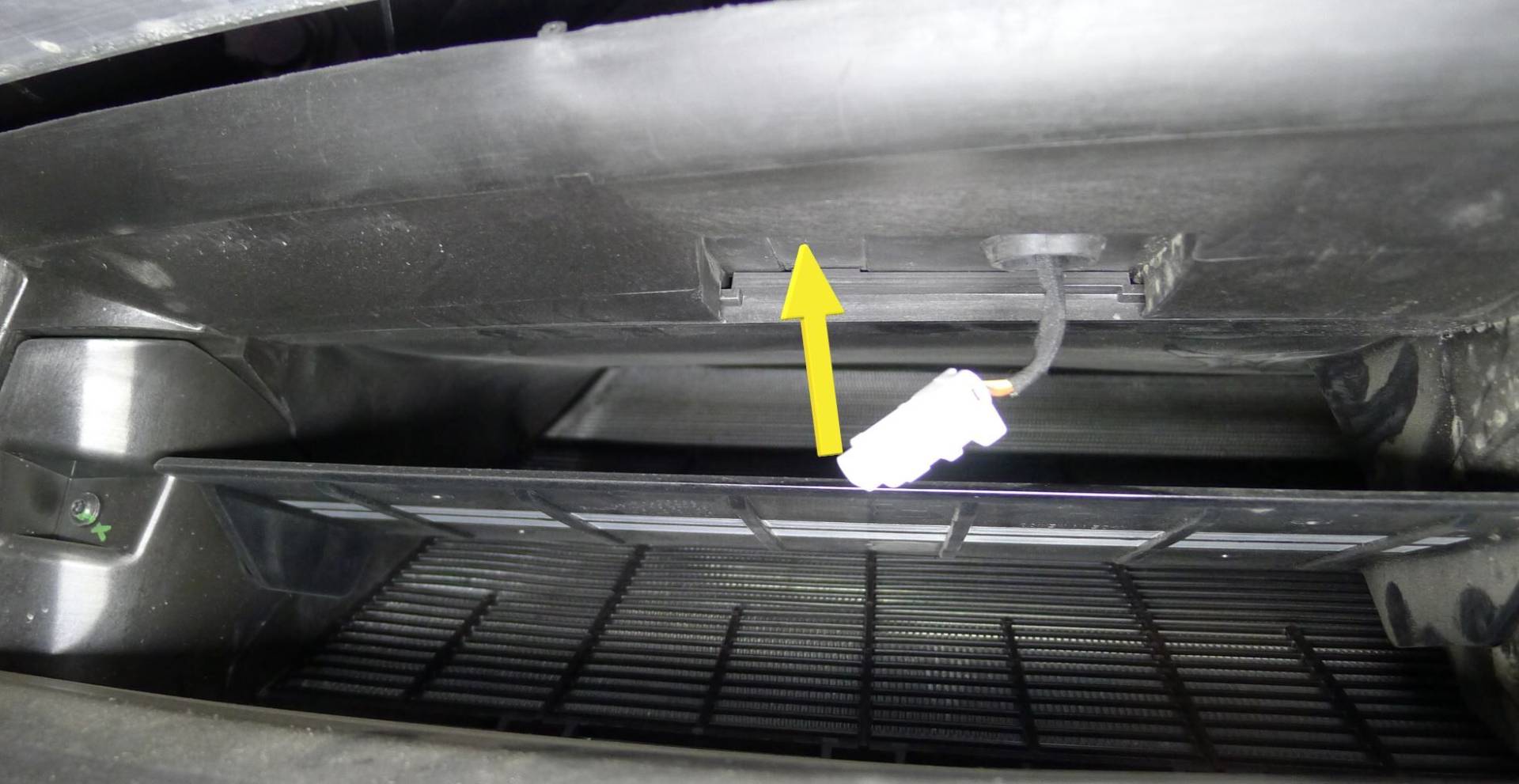

将定位基准与开口对齐，装入传感器，再连接电气接口。下图用于辨认开口及装入方向，装好后分别确认传感器固定和接口接合，不让线束夹在栅格或后续前饰板安装面。

前饰板恢复仍需分别核对三组紧固

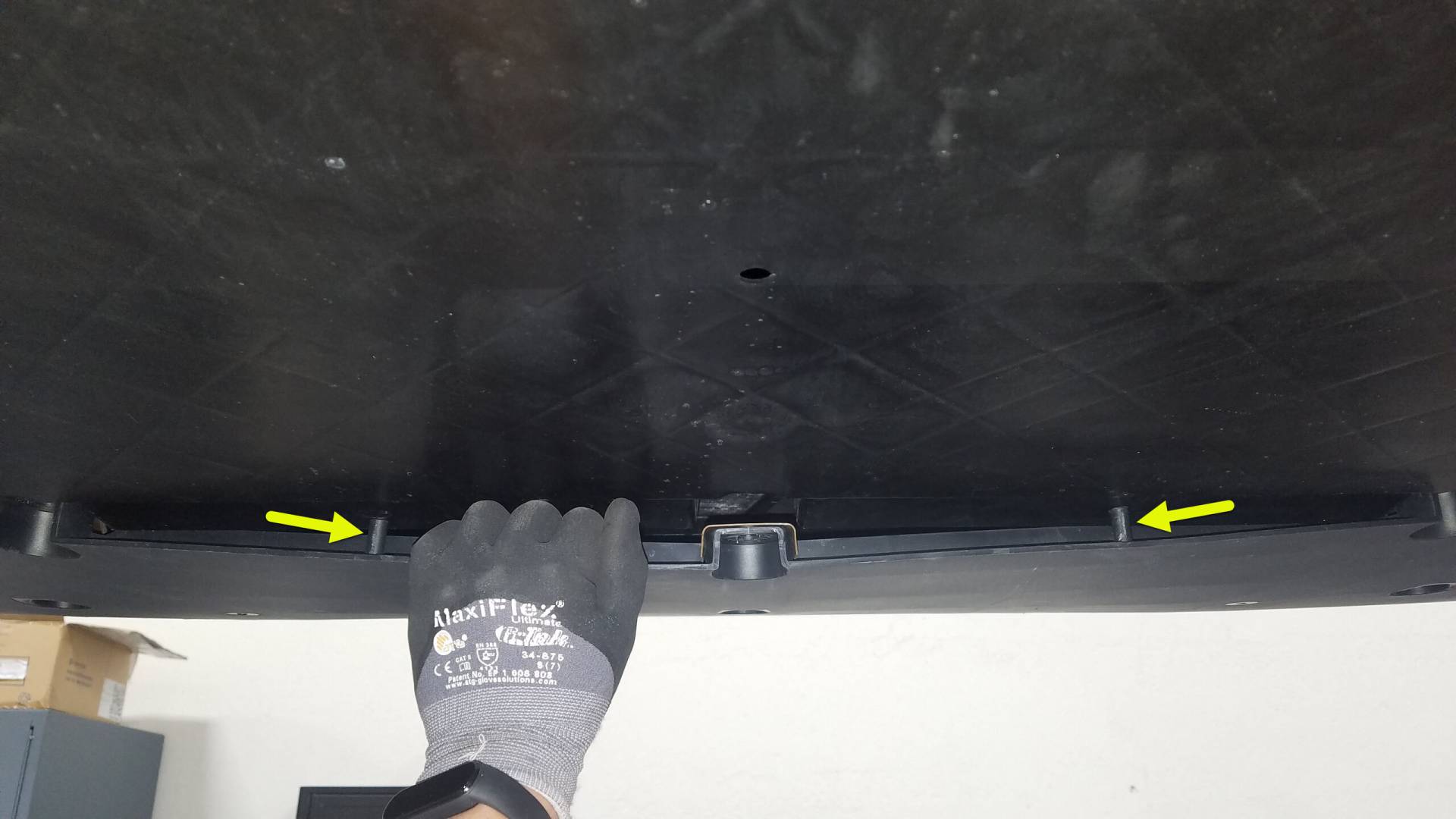

助手协助将前饰板装到翼子板支架，一边安装一边正确布置线束。裙板须位于前流线型护板下方，定位基准进入护板孔位；较新配置恢复清洗器软管的快接、卡子与黑色锁片。按资料移除翼子板保护胶带。

按本项前饰板拆装资料，八颗裙板固定螺栓涂Loctite 222并紧至6 Nm，恢复两个卡子；不要把其他独立裙板操作中的涂胶范围混用。连接适用数量的饰板接口并接合锁，先恢复右侧翼子板支架螺栓5 Nm及右内衬固定。

按低压电源资料恢复时，先连接FRL，再连接低压电池接口并落实对应锁片；锁片不能就位时回查插头及连接器锁，不强压。电源恢复后按前饰板资料向右打方向，恢复左侧支架螺栓5 Nm及内衬固定；较新车辆左内衬额外T30螺栓为2 Nm。

上部六颗螺栓紧至4 Nm，恢复前部、左右及后部前备箱挡板。将方向盘回正，退出千斤顶模式、将悬架设为标准，按适用低压及饰板资料恢复车窗和车门状态。不要用传感器卡接是否牢固替代整块前饰板的复装检查。

完工检查建议

• 传感器定位基准与开口匹配，卡接及接口可靠，线束避开栅格活动部位和饰板安装面。
• 前饰板六颗4 Nm、左右支架各5 Nm、裙板八颗6 Nm及卡子按对应位置恢复；新配置额外固定及软管分别确认。
• 低压电源按适用版本处理，FRL先恢复，接口锁止可靠；前备箱挡板、内衬、转向及悬架状态恢复。
• 在适用诊断条件下检查环境温度信号和相关HVAC提示。若读数或提示仍异常，回查零件适配、接口及线路诊断；不凭换了传感器就判定所有温度故障均已排除。

原厂资料及关联程序

车型与位置：2021+ Model S，主动进气栅格总成上的环境空气温度传感器。实际核对日期：2026年10月31日。

• 中文原厂程序：传感器 - 环境空气温度（拆卸和更换）。
• 英文原厂程序：Sensor - Ambient Air Temperature (Remove and Replace)。
• 原厂资料编号（GUID）：GUID-16C6EC4B-71F0-4FB8-9422-5F3300CF917C。

以下资料用于核对必要前置及复装范围：

• 饰板总成 - 前（拆下和安装）：直接访问前置、新旧接口与软管分支及三组固定恢复；英文资料。
• 低压电源（断开和连接）：前饰板接口作业前置，按连接器变体操作及FRL先恢复顺序；英文资料。
• 前备箱挡板 - 后部（拆卸和更换）：前饰板访问及低压电池接点访问；英文资料。
• 前备箱挡板 - 左侧（拆卸和更换）：前饰板资料调用的左右挡板访问入口，实车侧别分别核对；英文资料。
• 前备箱挡板 - 前部（拆卸和更换）：上部固定访问与最终挡板恢复；英文资料。

传感器资料直接引用前饰板拆装，前饰板资料另要求低压电源与前备箱挡板访问。低压资料中文页日期2026年8月20日、英文页2026年8月9日，MSXP3锁片方向存在上述差异，不能未确认变体就强行操作。配图来自Tesla原厂维修手册，前饰板固定及接口图来自前饰板拆装资料。实车卡接、接口或软管配置不同，应先切换适用分支；低压锁止动作无法确认时，停止前饰板电气拆接。
