奔驰W177中控台拆装：后部饰板、换挡区域与电气插头分离

W177中控台周围使用多块高光饰面和隐藏卡扣，拆卸顺序错误容易留下划痕或折断连接部位。

总成前后均有电气插头和线束固定，抬起前应确认全部连接已经释放。

一、保护内饰并拆开后部覆盖

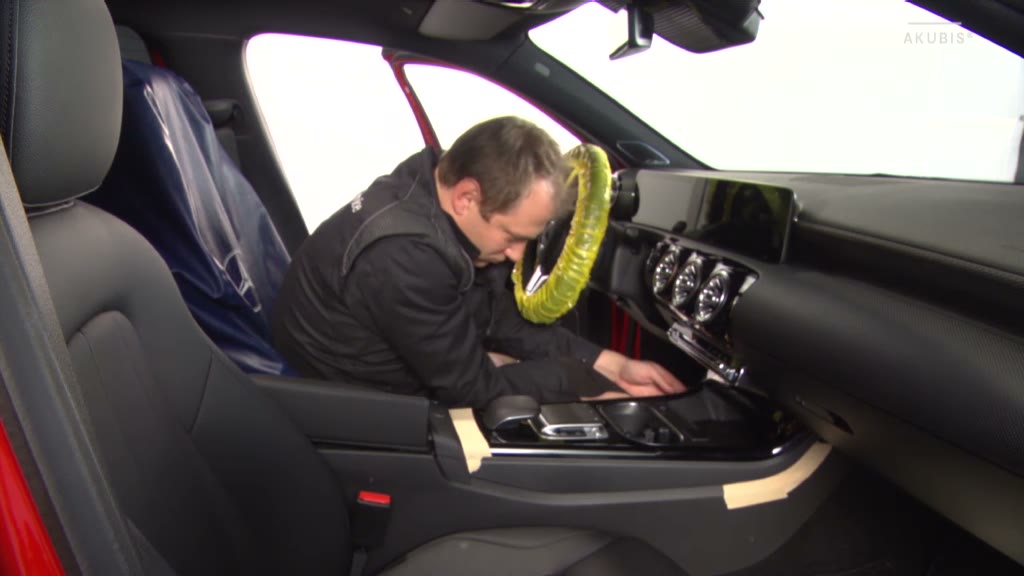

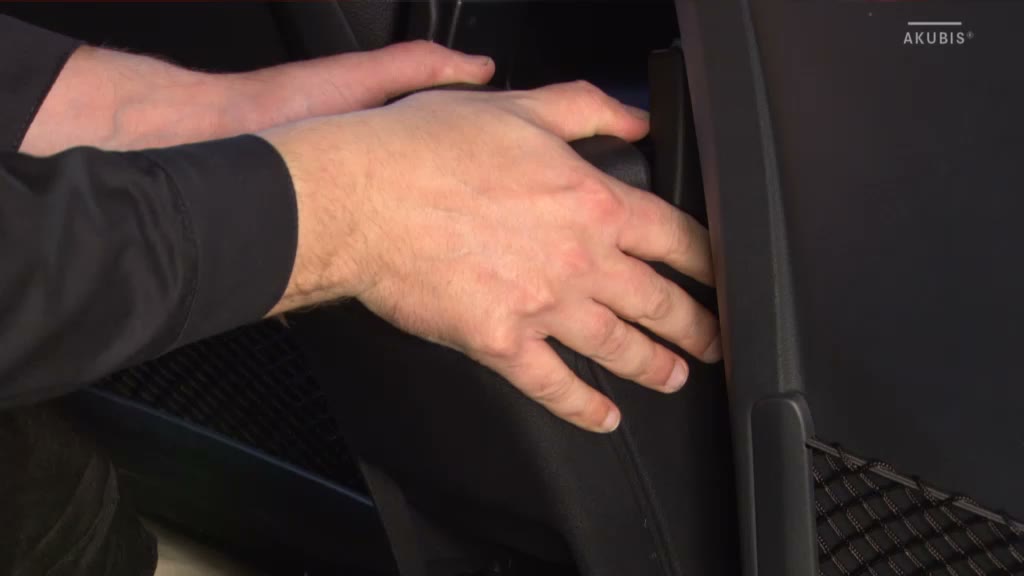

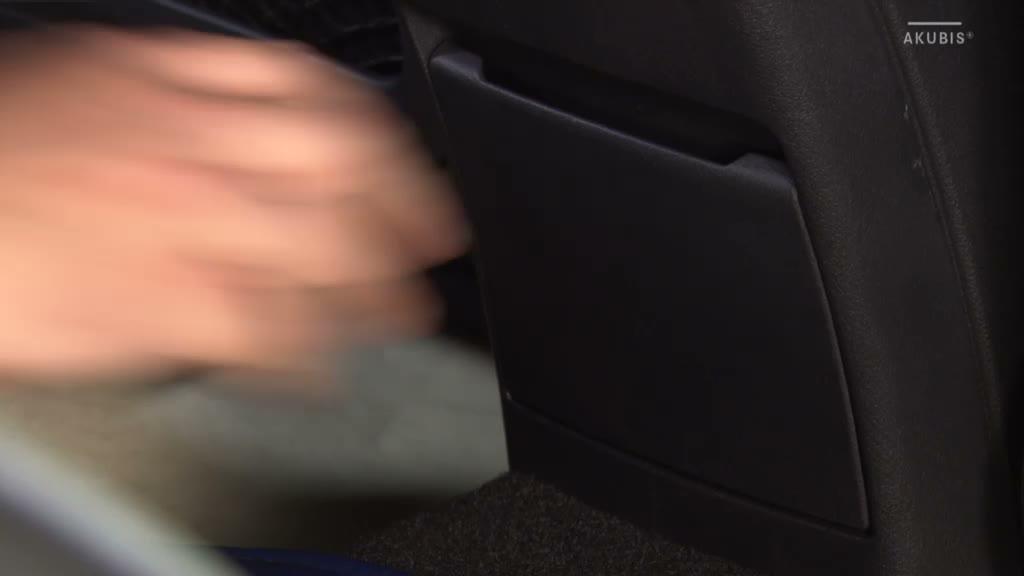

关闭点火，保护座椅、门槛和饰面，从后排区域释放后部通风口及相邻覆盖件。

二、释放侧板和换挡区域饰件

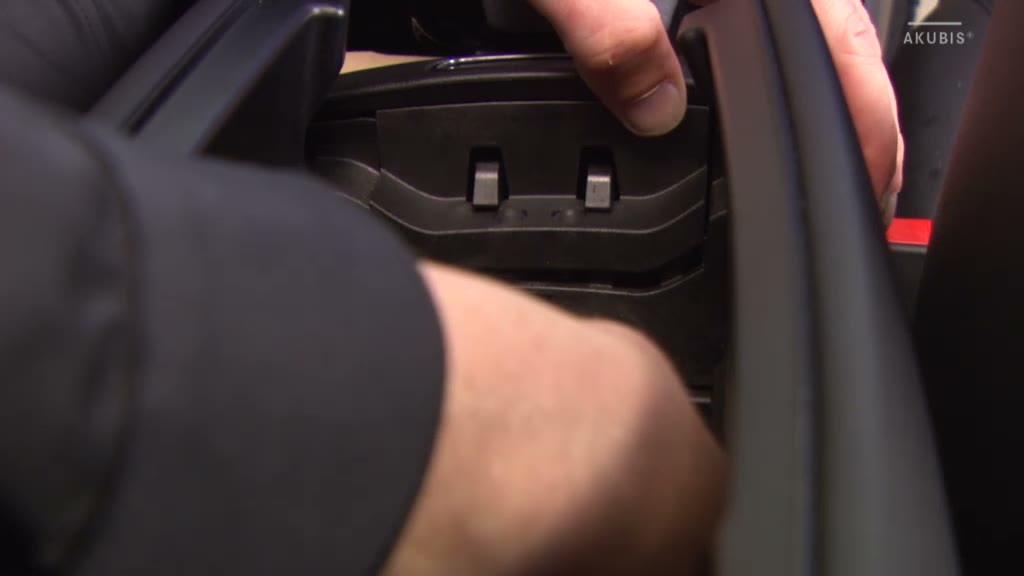

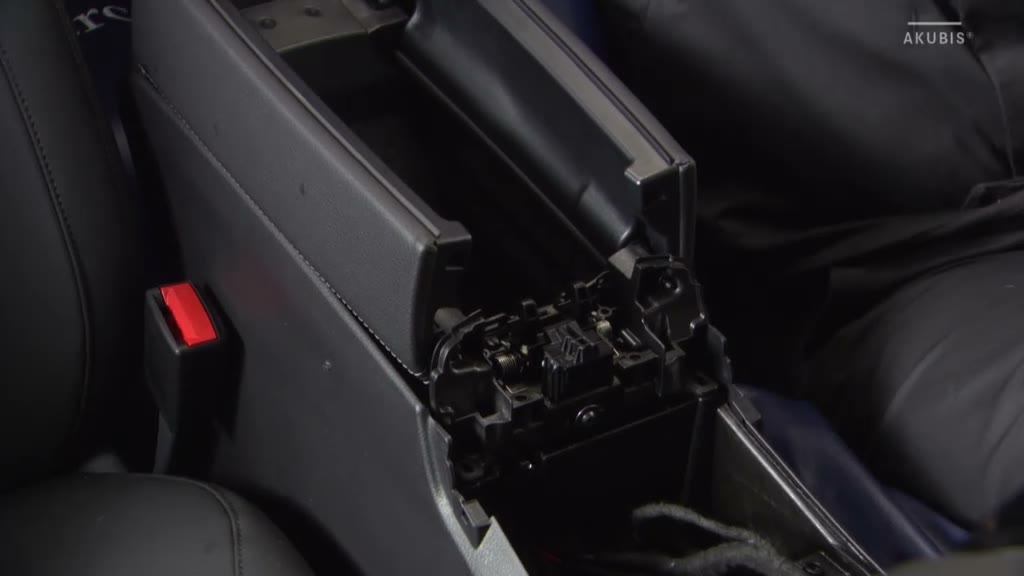

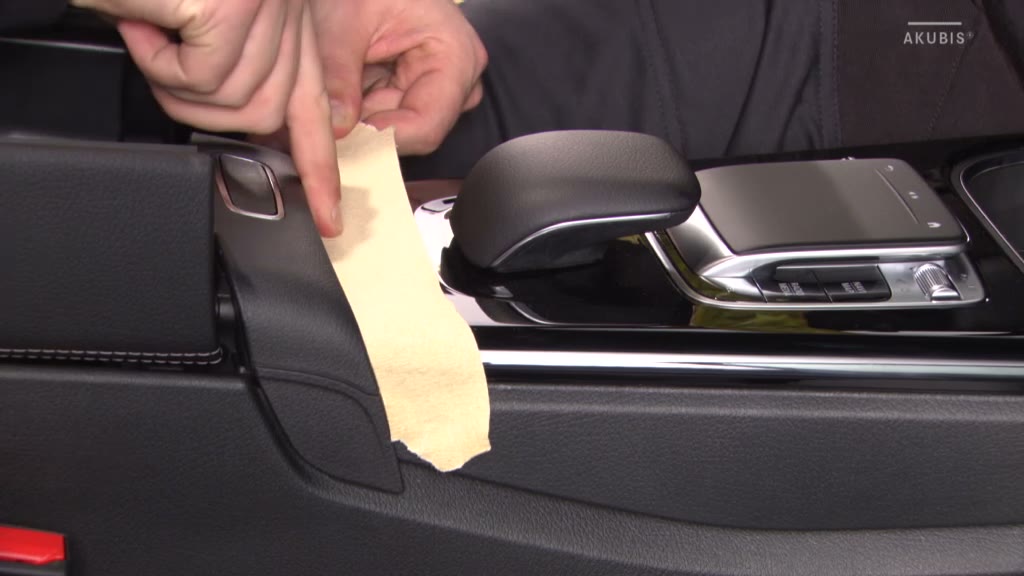

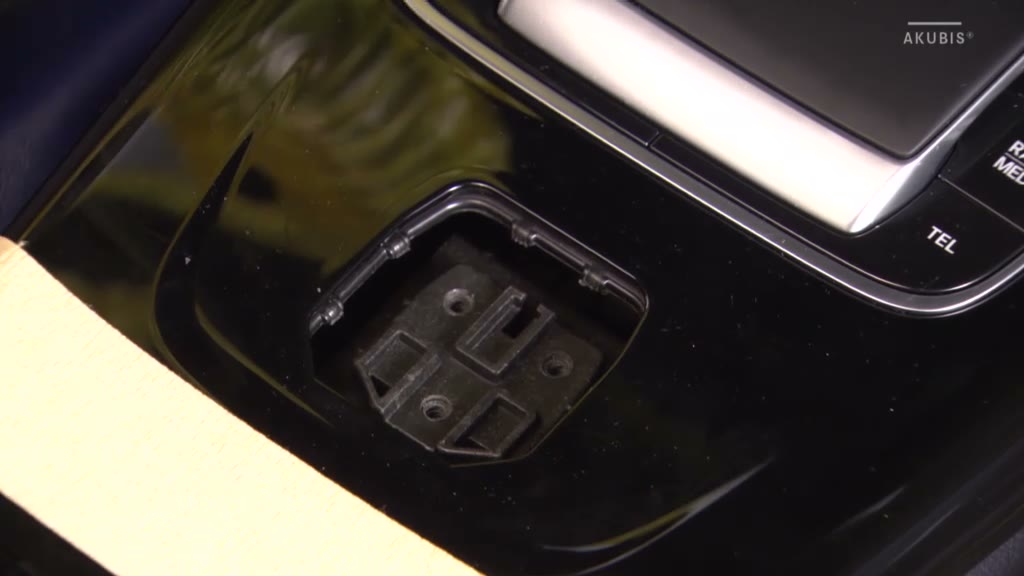

使用塑料工具按卡扣方向拆开中控台侧板、储物和换挡区域覆盖，避免撬压可见边缘。

三、拆除固定并断开全部插头

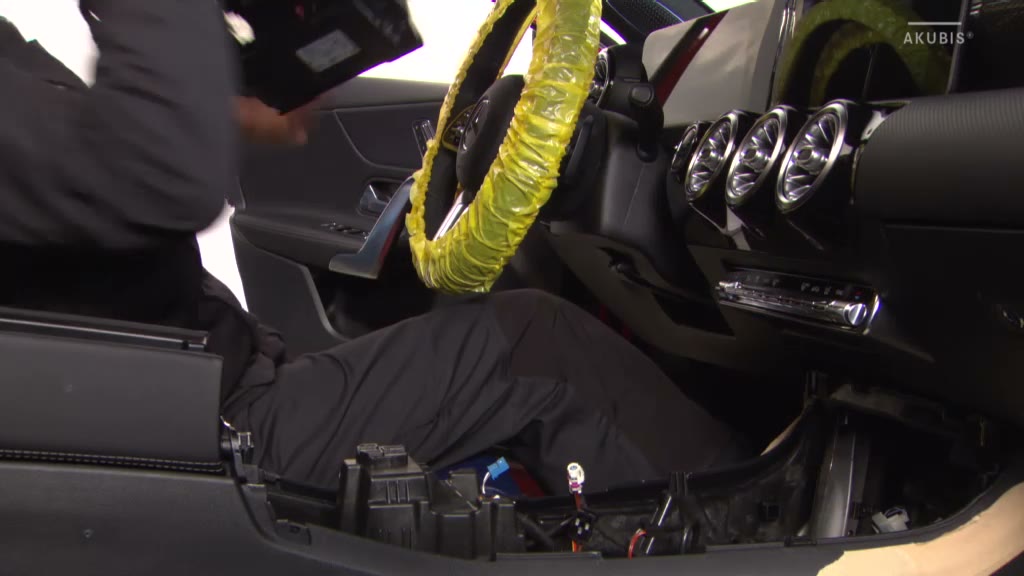

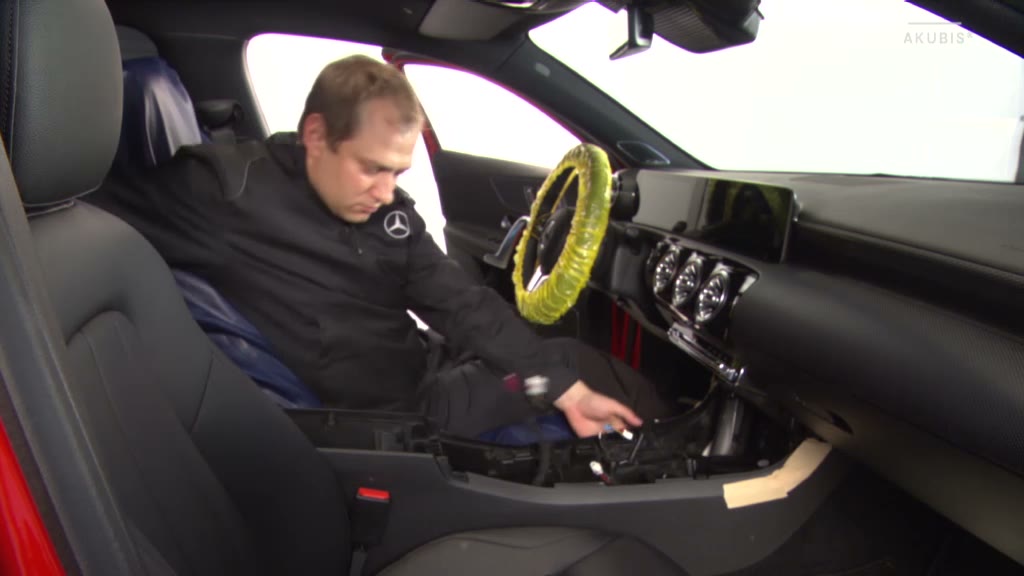

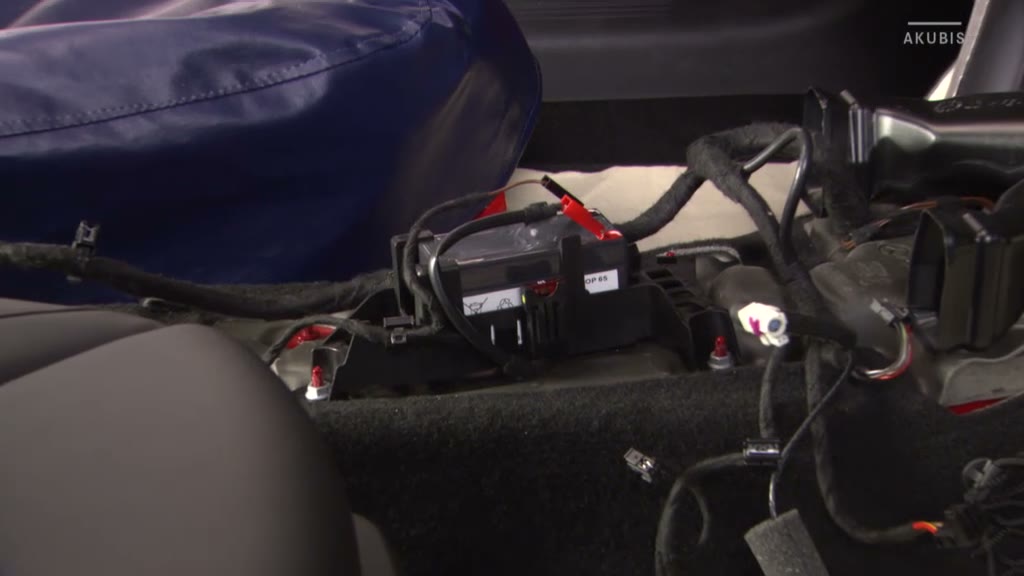

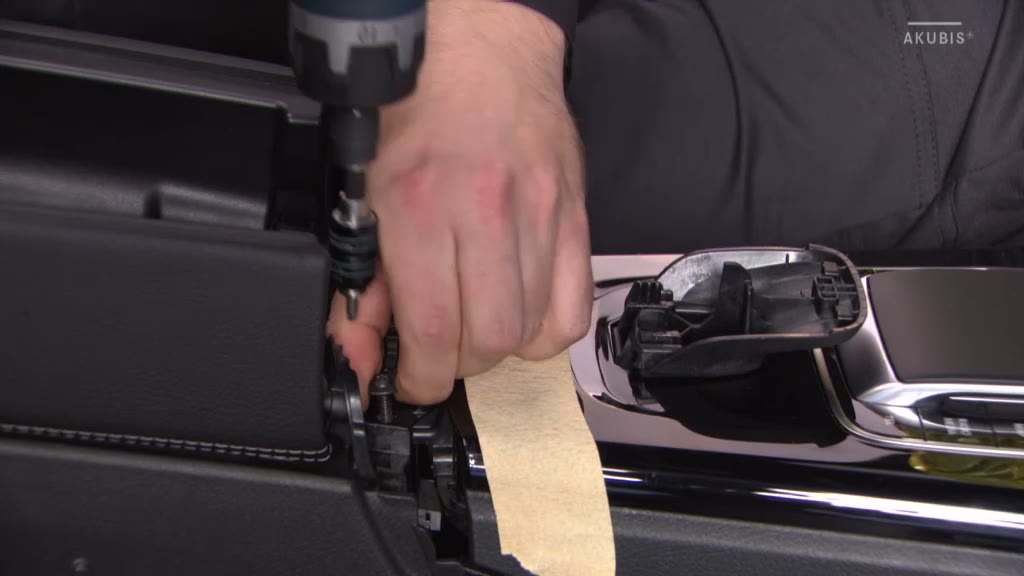

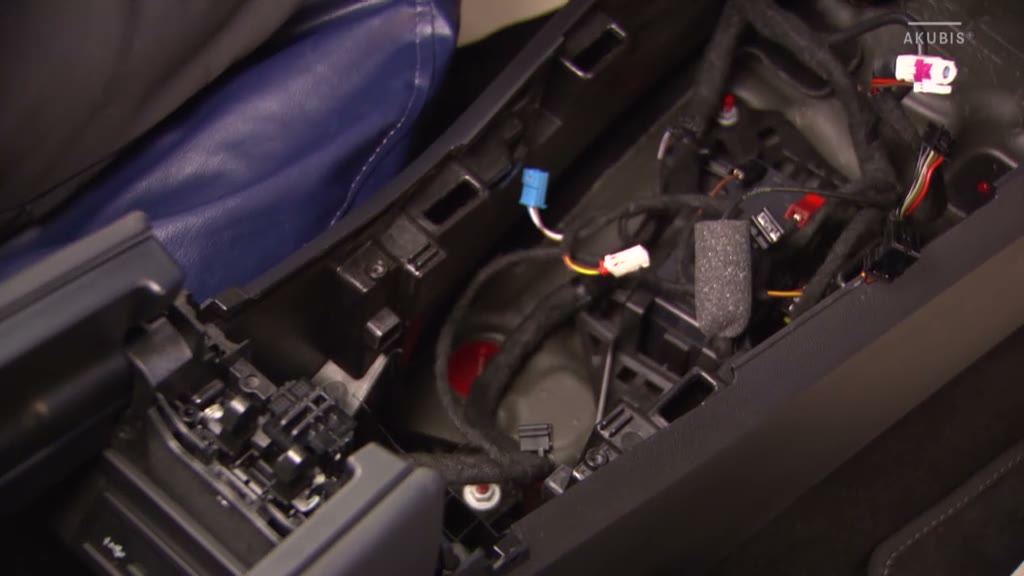

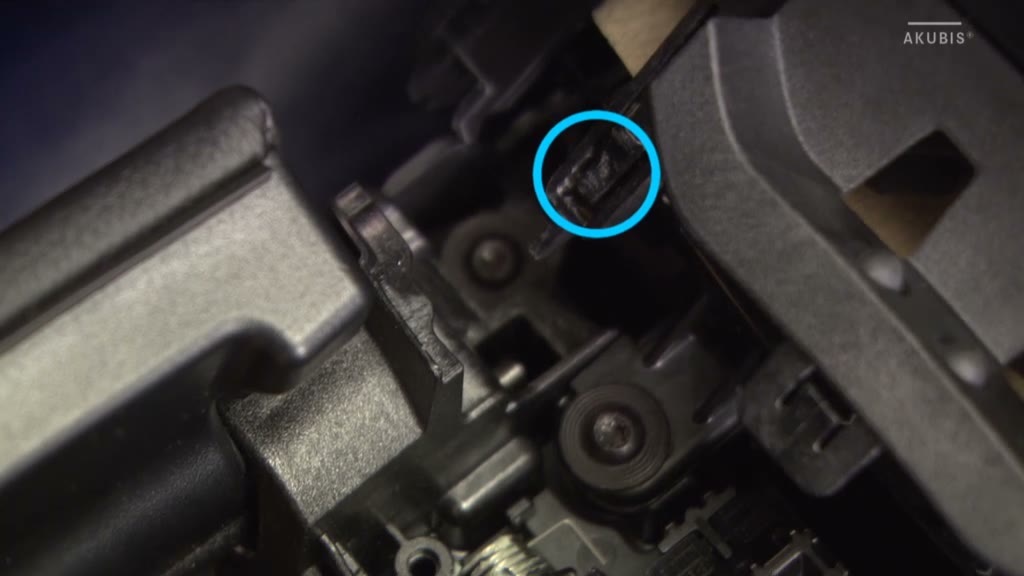

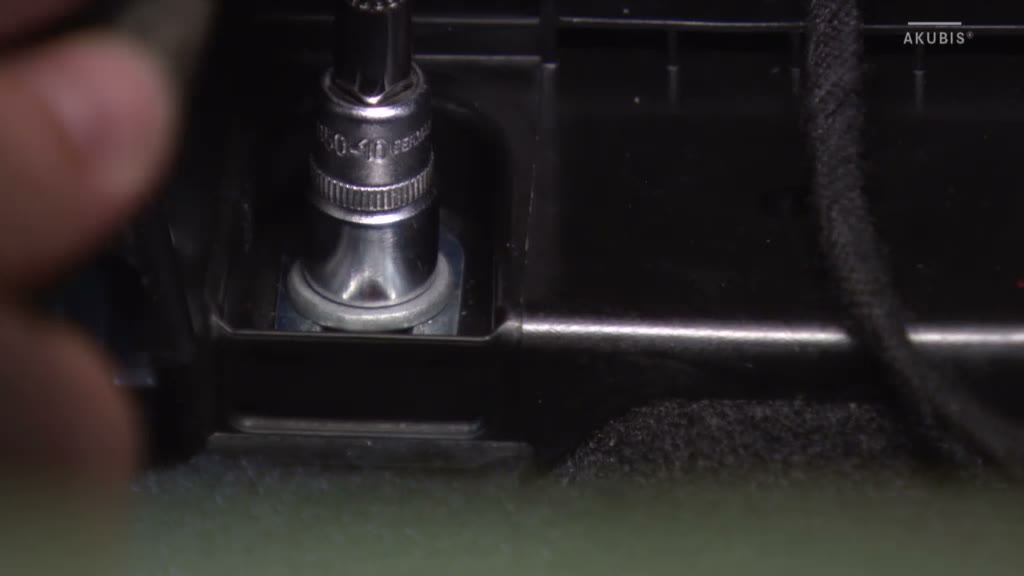

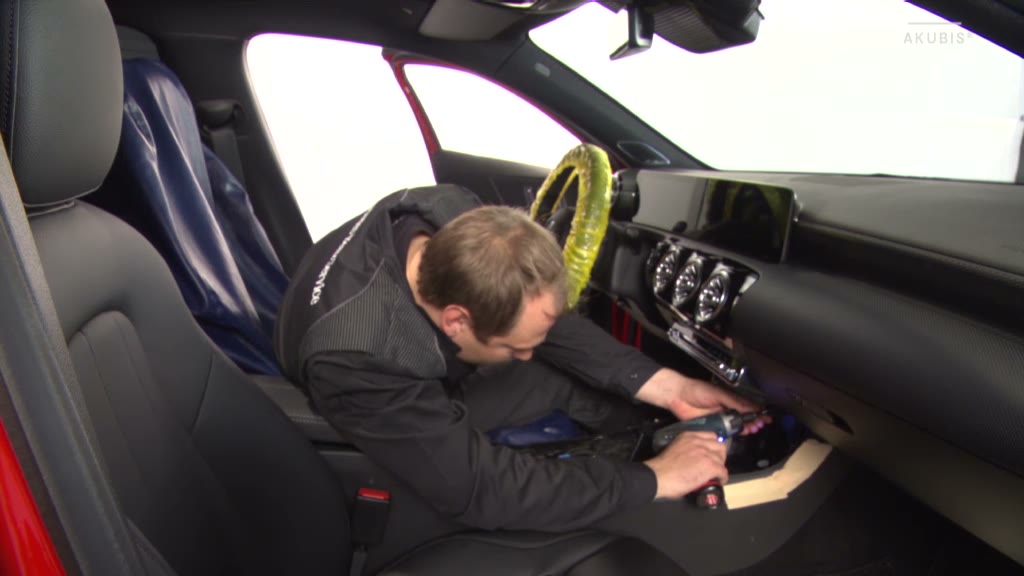

拆下前后隐藏固定，抬起总成前断开照明、开关和适用插座插头，同时释放线束卡夹。

四、定位装复并检查控制功能

确认线束没有受夹后对正安装点，恢复全部饰件并测试照明、插座、开关及空调出风。

五、完工检查要点

• 高光饰面和座椅得到保护。
• 所有隐藏固定均已拆除。
• 插头和线束卡夹完整锁止。
• 装复后各开关及照明正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
