特斯拉 Model 3 电路图版本选择：SOP1–SOP9、工厂与生产日期

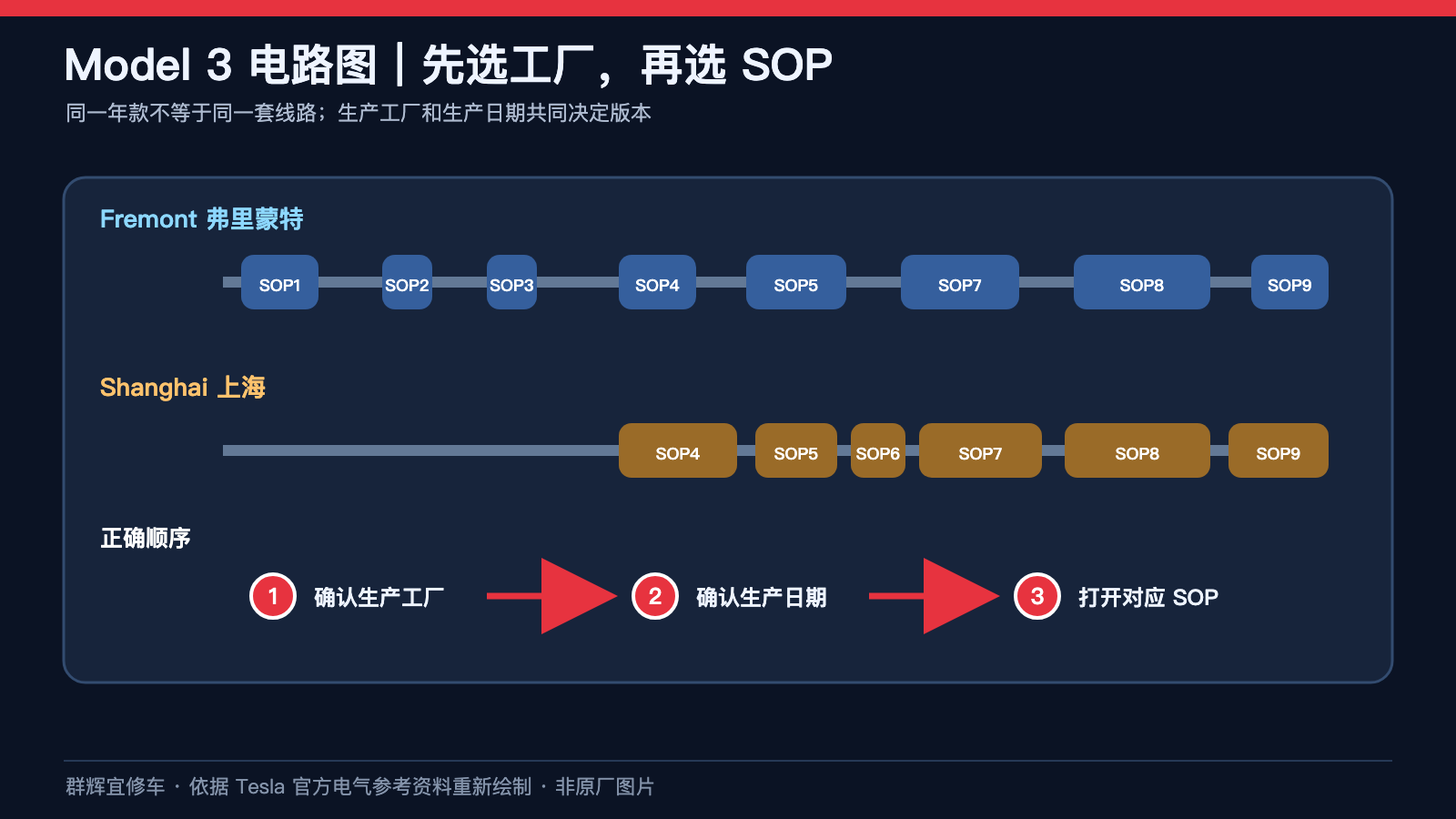

Model 3 电气参考资料不是按“年款”简单划分，而是先按生产工厂，再按生产日期进入 SOP1–SOP9。选错版本后，控制器、连接器和针脚分配都可能对不上。

一、为什么必须确认工厂和日期

• 同一自然年可能同时存在两个 SOP 版本；
• Fremont 与 Shanghai 的切换日期不同；

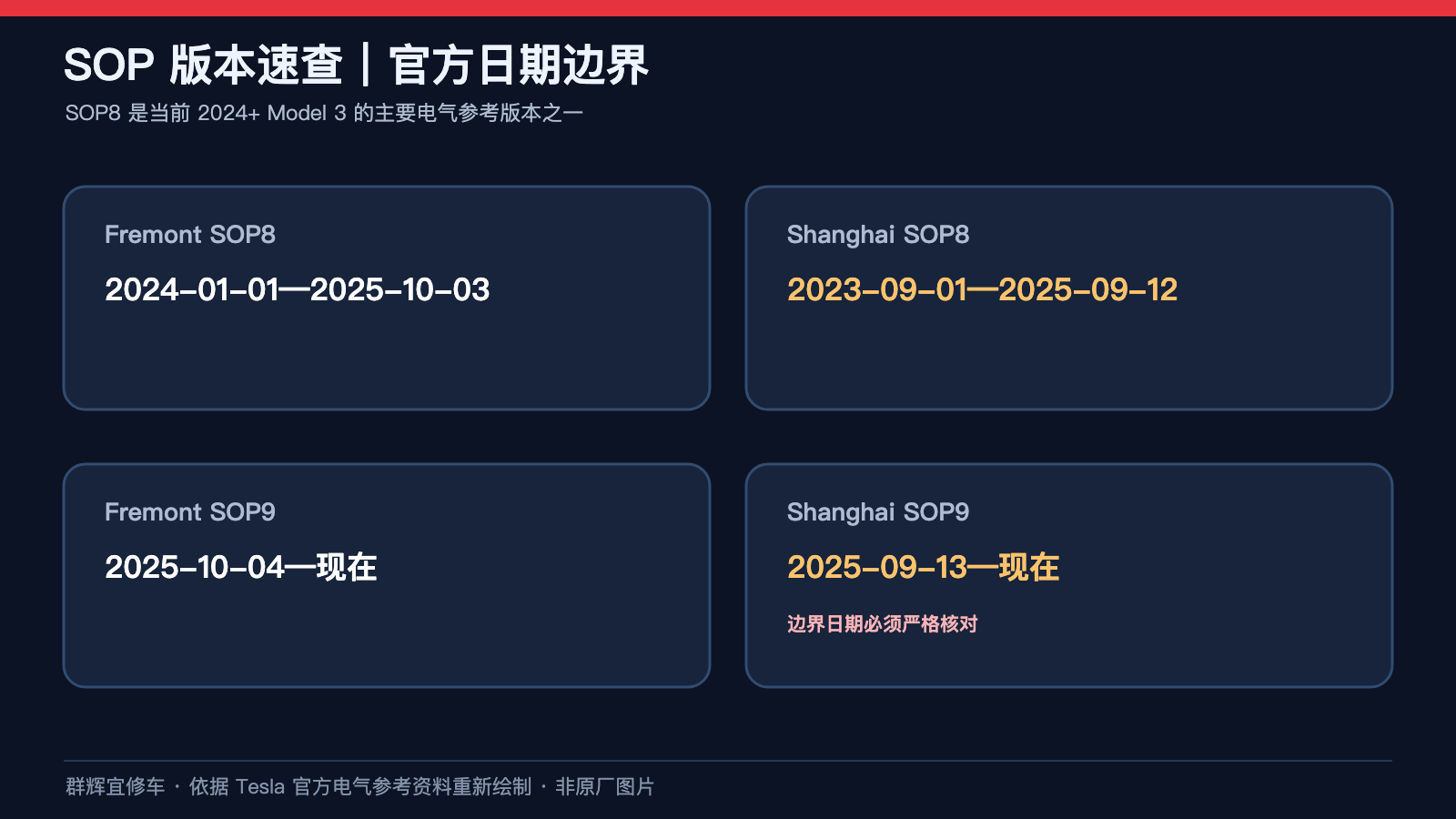

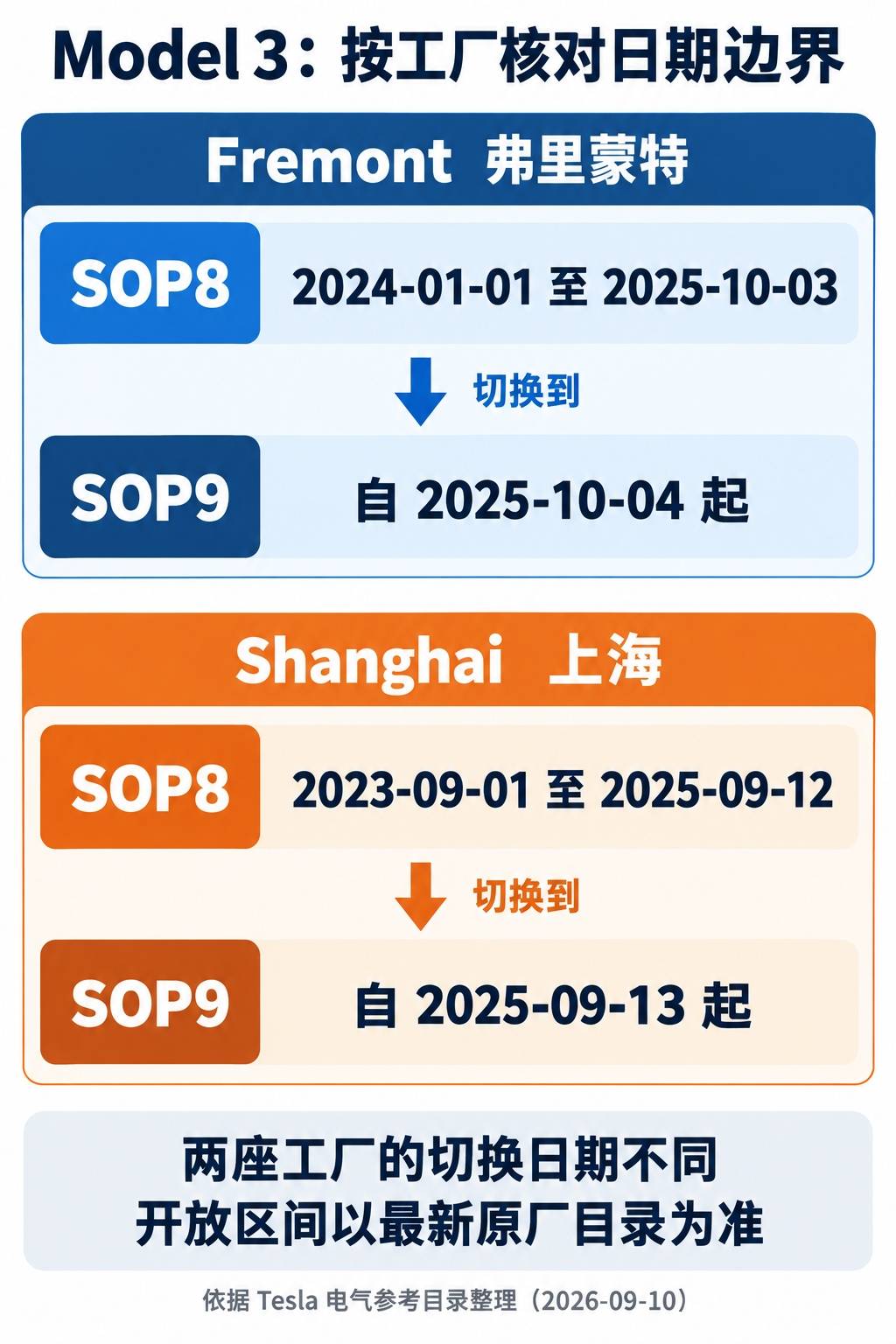

• SOP8：Fremont 为 2024-01-01 至 2025-10-03，Shanghai 为 2023-09-01 至 2025-09-12；
• SOP9：Fremont 自 2025-10-04 起，Shanghai 自 2025-09-13 起。

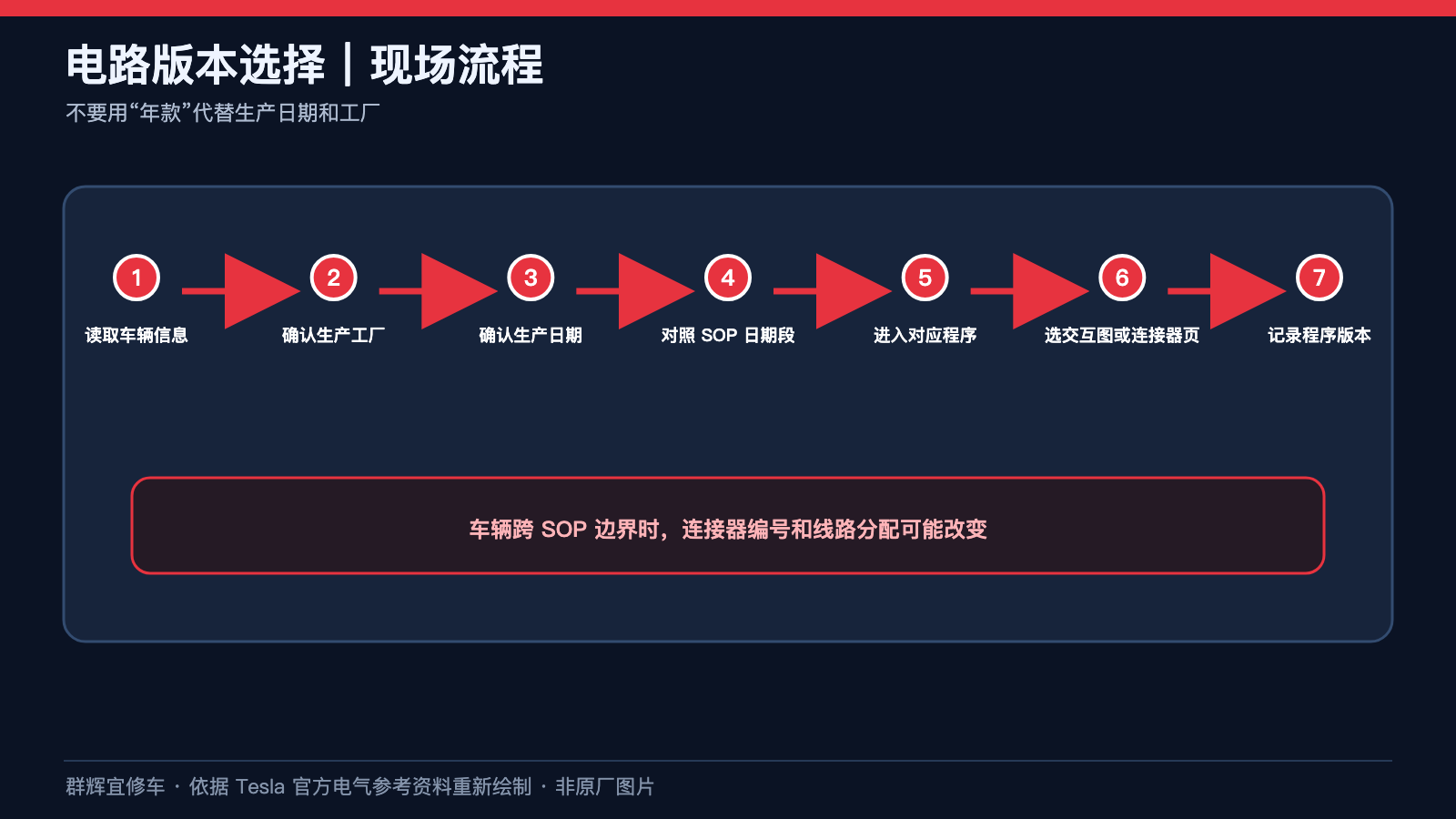

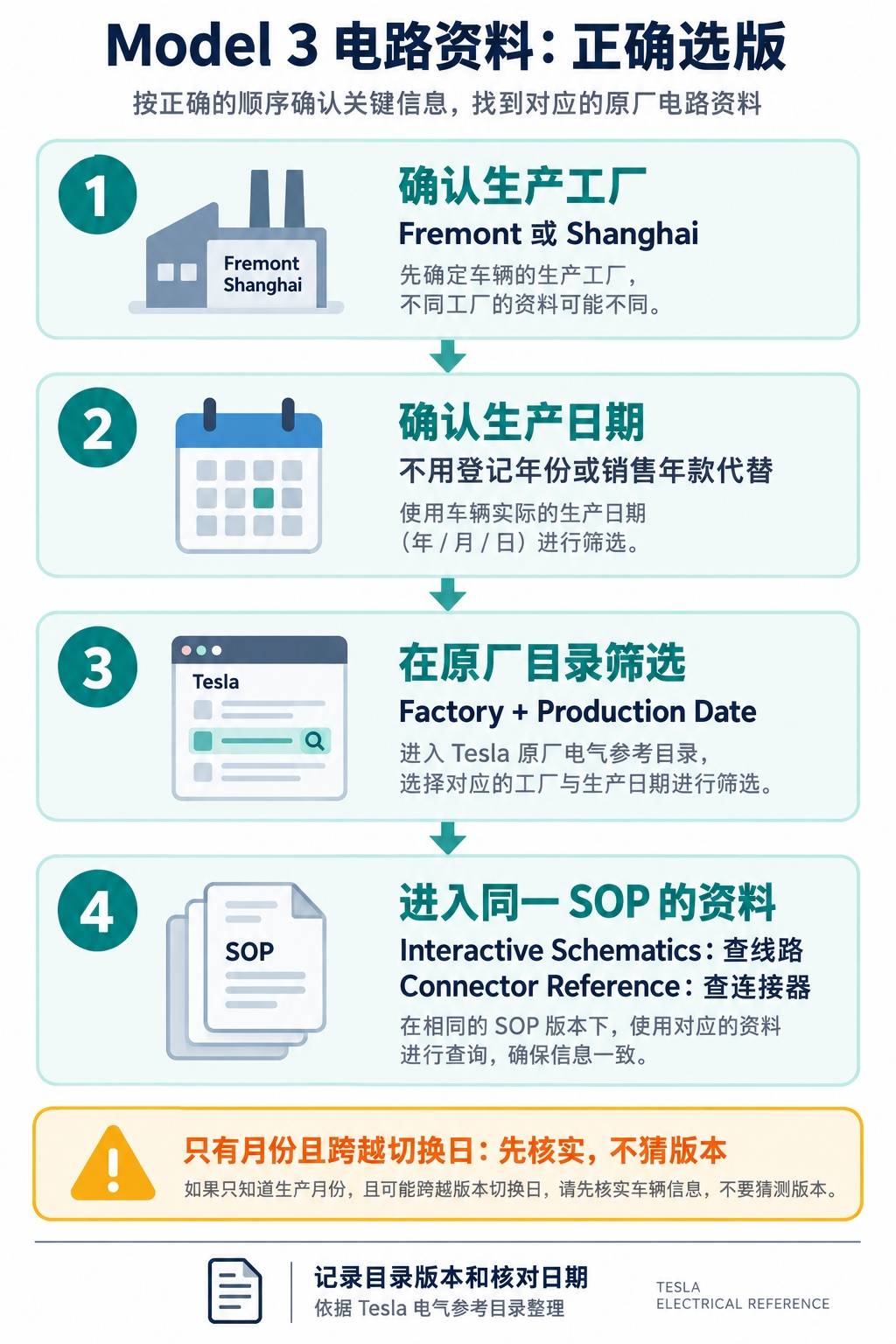

二、正确选择方式

1. 从车辆信息或铭牌确认生产工厂。
2. 确认生产日期，不要只看登记年份或销售年款。
3. 在官方目录使用 Factory 与 Production Date 筛选，找到覆盖该日期的 SOP；只有生产月份而跨越切换日期时，不得自行猜选版本。
4. 进入该 SOP 的 Interactive Schematics 或 Connector Reference。

三、边界车辆的处理

车辆日期接近 SOP 切换点时，应同时以实车连接器、控制器零件号和官方程序版本交叉验证。不能因为外观相同就沿用前一版线路。只知道生产月份且该月包含切换日时，应先补齐车辆资料，不凭外观选择版本。

安全提示：电路目录只用于选择资料，不构成进行测量或拆装的许可。高压、充电和约束系统各有不同安全程序；测试是否允许、断电范围、等待时间、防护及安全状态确认，必须依照对应车辆的完整原厂程序。不得用万用表或试灯直接探测气囊、预紧器等点火回路。

四、SOP1–SOP7 历史区间

以下为 2026-09-10 核对的目录记录，日期按原厂起止值列出。未列某工厂的区间不能自行补齐；实际查询仍以最新目录筛选结果为准。

• SOP7：Fremont 2022-01-17 至 2023-12-31；Shanghai 2021-11-12 至 2023-08-31。
• SOP6：仅列 Shanghai 2021-06-16 至 2021-11-11。
• SOP5：Fremont 2020-10-05 至 2022-01-16；Shanghai 2020-12-28 至 2021-06-15。
• SOP4：Fremont 2019-06-05 至 2020-10-04；Shanghai 2019-10-18 至 2020-12-27。
• SOP3：Fremont 2019-01-05 至 2019-06-04。
• SOP2：Fremont 2018-07-11 至 2019-01-04。
• SOP1：Fremont 2017-07-01 至 2018-07-10。

资料来源与适用说明

本文依据 Tesla 官方 Model 3 Electrical Reference 重新整理：查看原始资料。原厂页面会随生产工厂、生产日期和程序版本更新，实车施工前必须重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
