特斯拉 Model 3 SOP8 交互电路图使用：页面、设备搜索与针脚追踪

SOP8 交互电路图把整车系统分成 57 个页面，并提供 Pages、Device Search、Global Search、缩放、针脚悬停高亮和连接器弹窗。掌握这几个入口后，查线速度会明显提高。

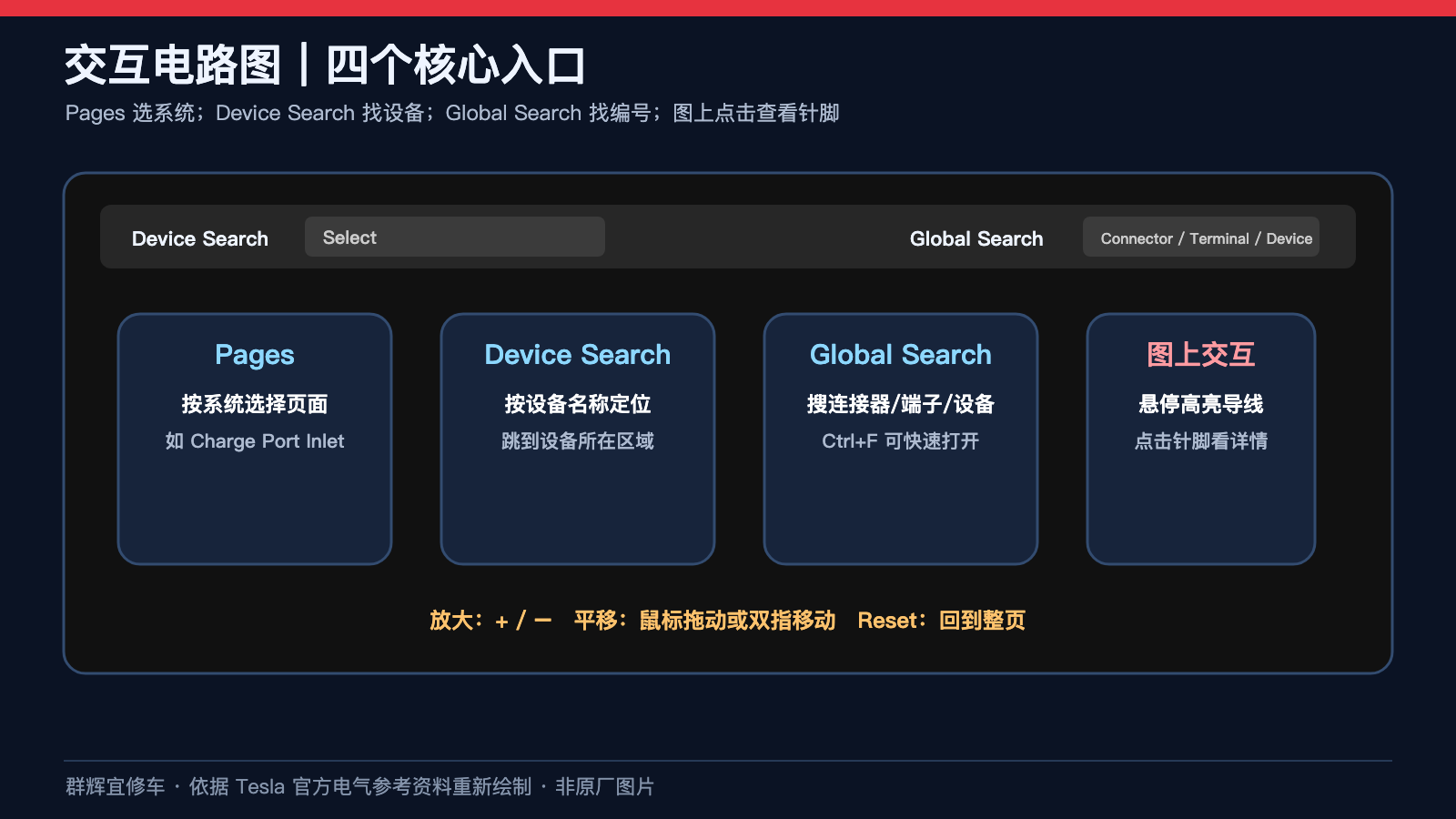

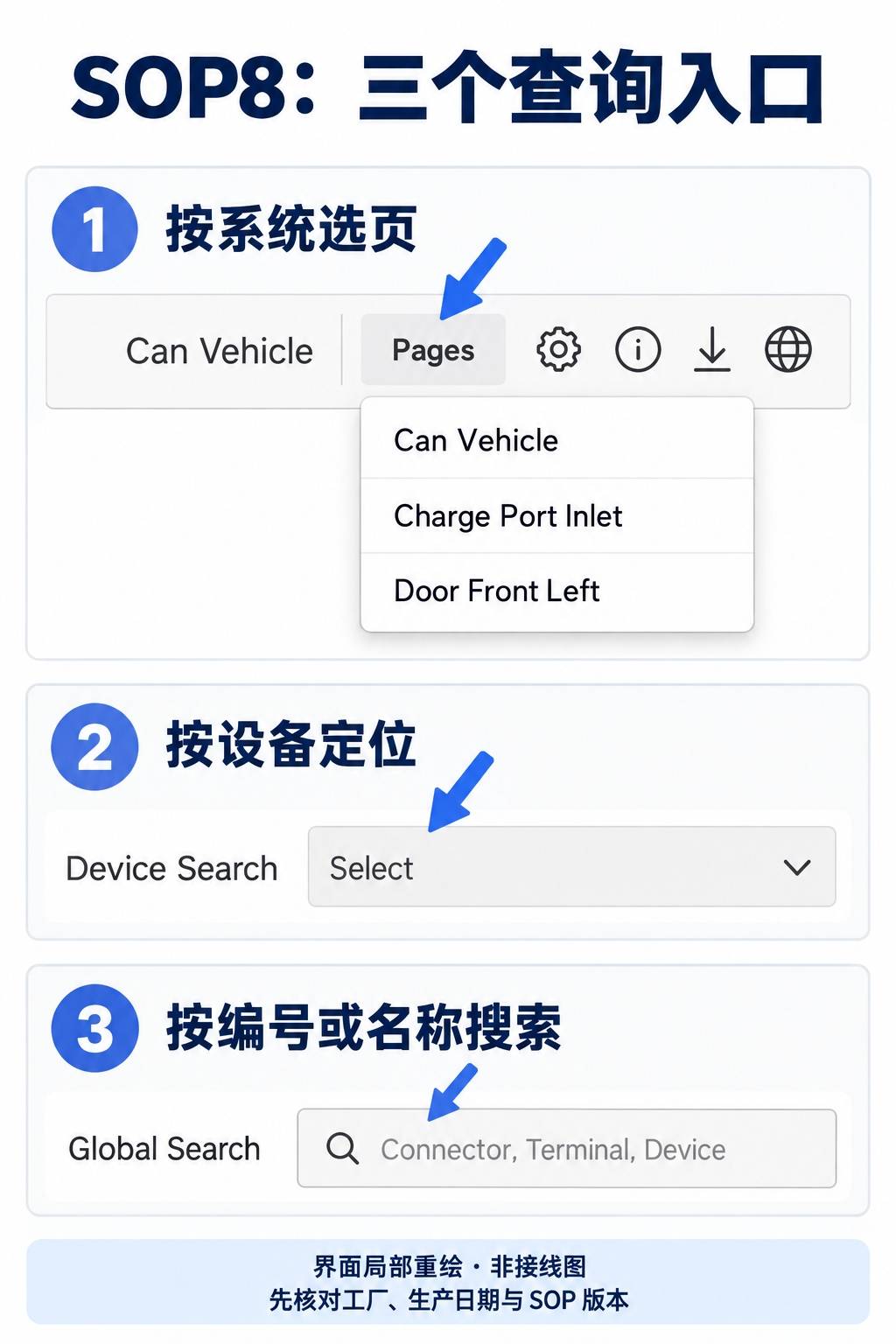

一、四个最常用入口

• Pages：从目录选择目标系统，例如 Charge Port Inlet、Door Front Left、Power Distribution；
• Device Search：按设备名称跳到对应区域；
• Global Search：搜索连接器、端子或设备，支持 Ctrl+F；
• 图上交互：把鼠标悬停在针脚编号上可高亮相连导线；点击针脚编号或连接器块查看详细信息。是否同时在悬停时显示弹窗，取决于齿轮菜单的 Connector Popup Display 设置。

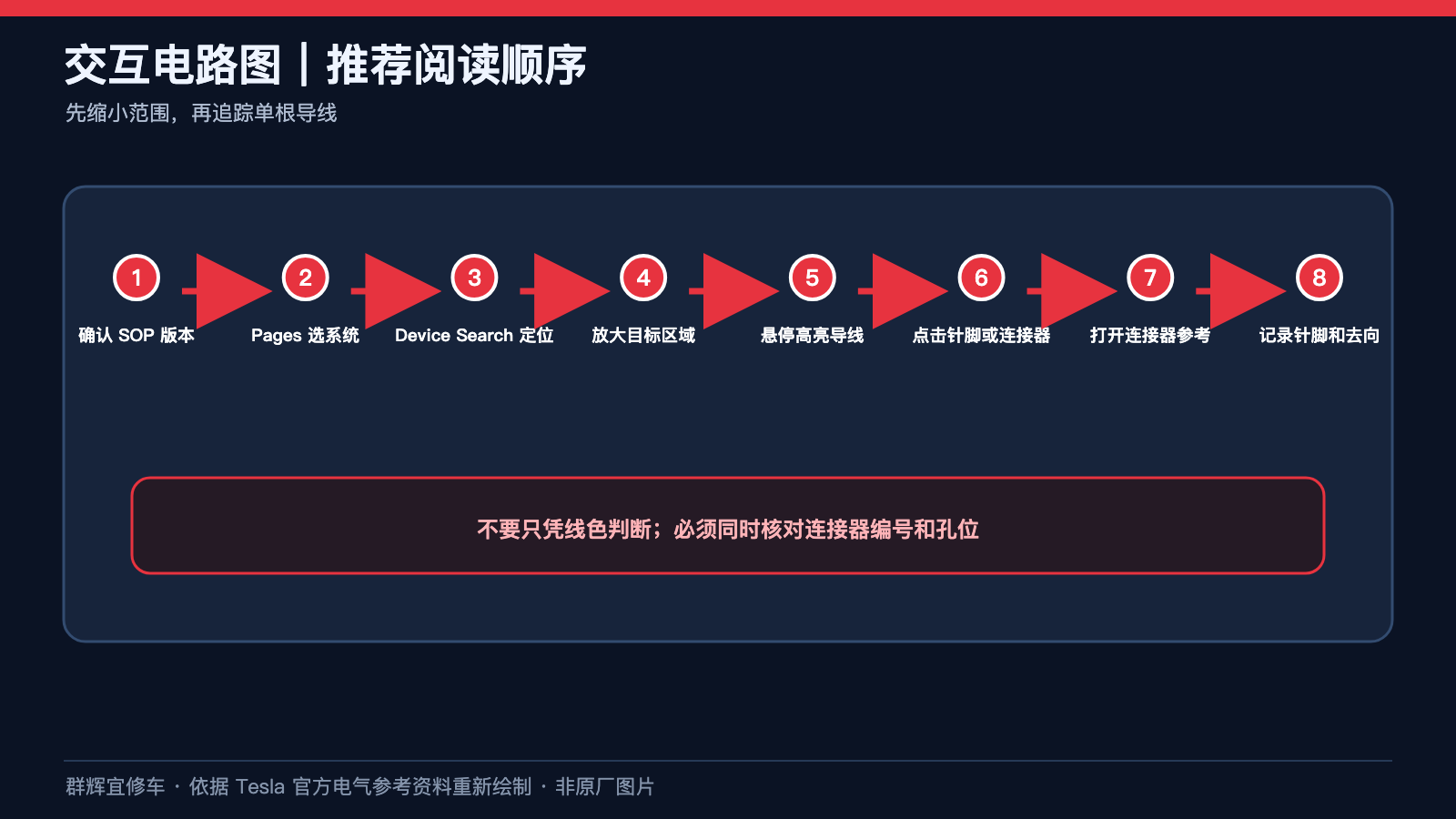

二、推荐阅读顺序

1. 确认 SOP8 与车辆工厂、日期匹配。
2. 用 Pages 选择系统页。
3. 用 Device Search 缩小到目标设备。
4. 放大原厂图，在针脚编号上悬停以高亮相连导线，并核对跨页去向；不能把颜色高亮当成实车测量结果。
5. 点击连接器或针脚，打开连接器详细资料。
6. 展开弹窗中的 Connector Cavities，记录连接器编号、孔位、功能、端子规格、线色和目的端。点击孔位或设备名称可导航到相关位置。

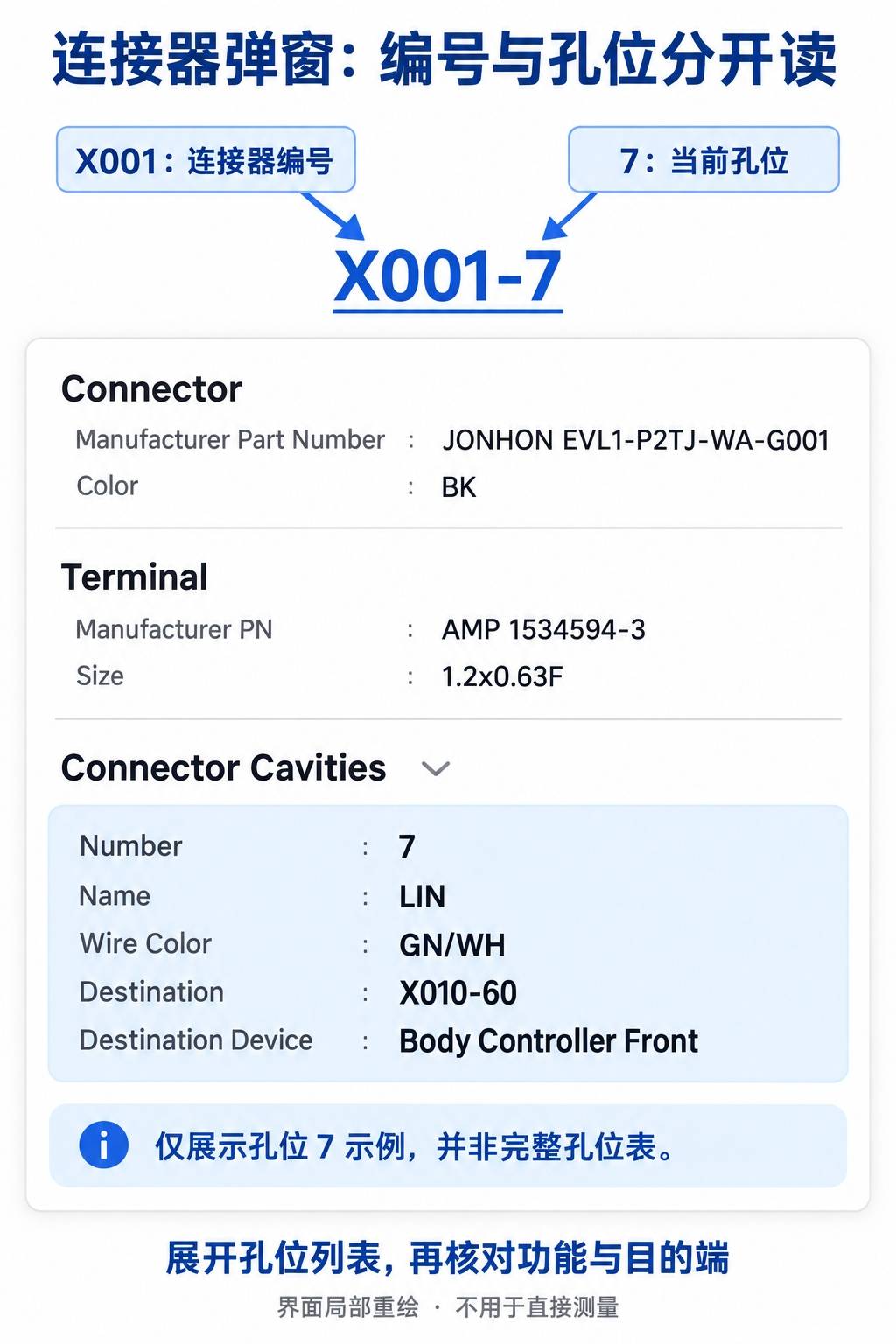

以实际展开的 X001-7 弹窗为例：标题中的 X001 是连接器编号，7 是当前孔位。该孔位 Name 为 LIN，Wire Color 为 GN/WH，Destination 为 X010-60，目的设备为 Body Controller Front。这里的 Size 1.2x0.63F 是端子规格，不是导线截面积；不要把不同页面的同名字段混用。弹窗显示 Serviceability (not available) 时，不能据此推断可使用任意端子维修。

三、快捷操作

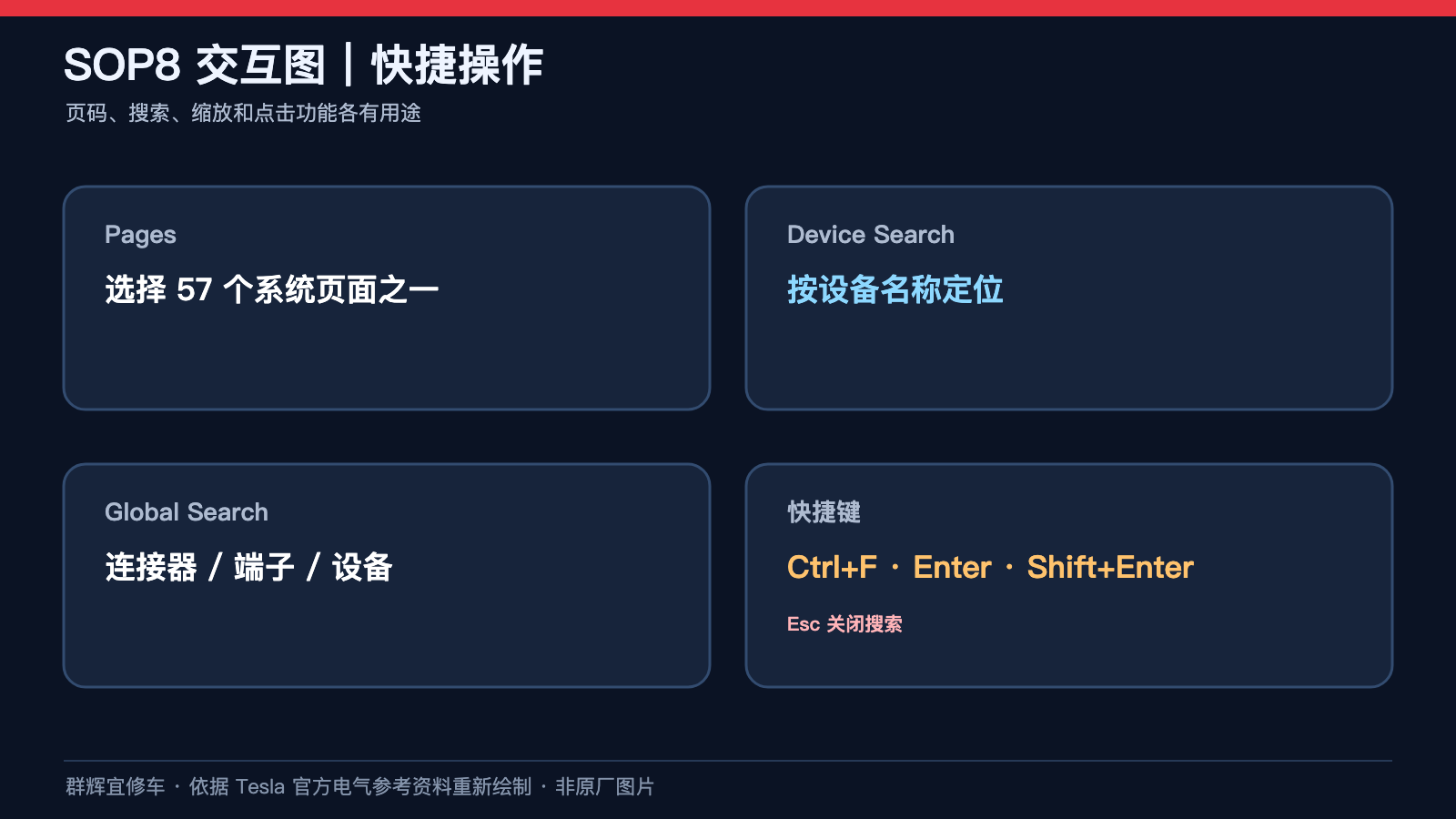

Ctrl+F 打开全局搜索；Enter 跳到下一条结果，Shift+Enter 返回上一条，Esc 关闭搜索。Reset 用于恢复整页，+ / − 用于缩放，鼠标拖动或双指移动用于平移。

安全提示：电路图只能帮助定位和判断。目录和搜索结果不构成测量许可。涉及高压、充电或约束系统时，必须先查对应车辆的完整安全与诊断程序，确认允许的测试、断电范围、等待时间、防护和安全状态；不得用万用表或试灯直接探测气囊、预紧器等点火回路。

资料来源与适用说明

本文依据 Tesla 官方 Model 3 Electrical Reference 重新整理：查看原始资料。原厂页面会随生产工厂、生产日期和程序版本更新，实车施工前必须重新核对。

配图说明：本文配图为依据所列资料整理的教学示意或参考图重绘，并非特斯拉原始图片；结构、方向、尺寸及适用配置以对应原厂资料和实车为准。
