2024+ 特斯拉 Model 3 SOP8 充电口电路图查询：第 13 页阅读方法

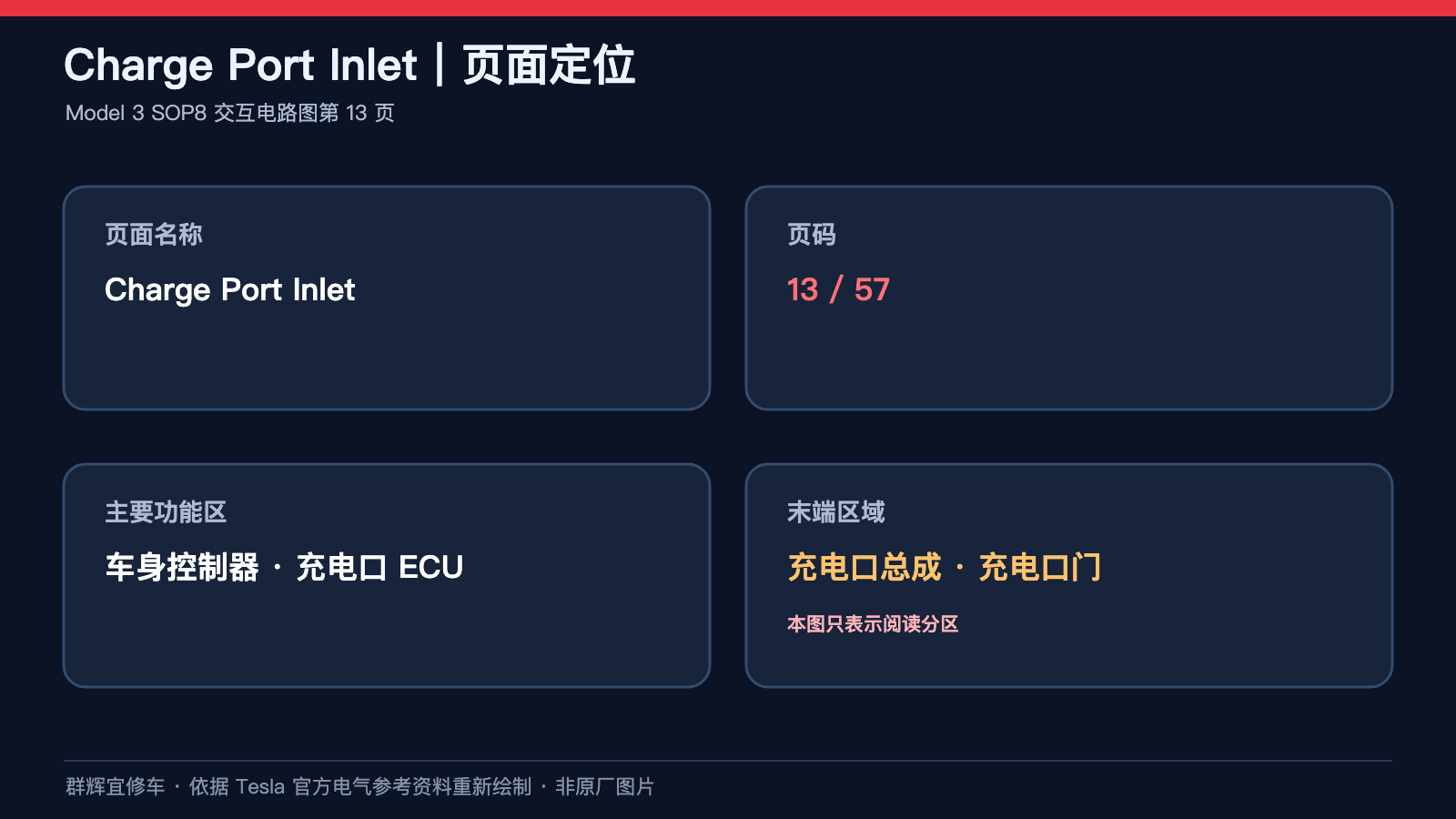

SOP8 的 Charge Port Inlet 位于交互电路图第 13 页。原厂页面把车身控制器、充电口 ECU、充电口总成和充电口门放在同一张图中，适合从故障设备向上游电源、控制和通信逐段追踪。

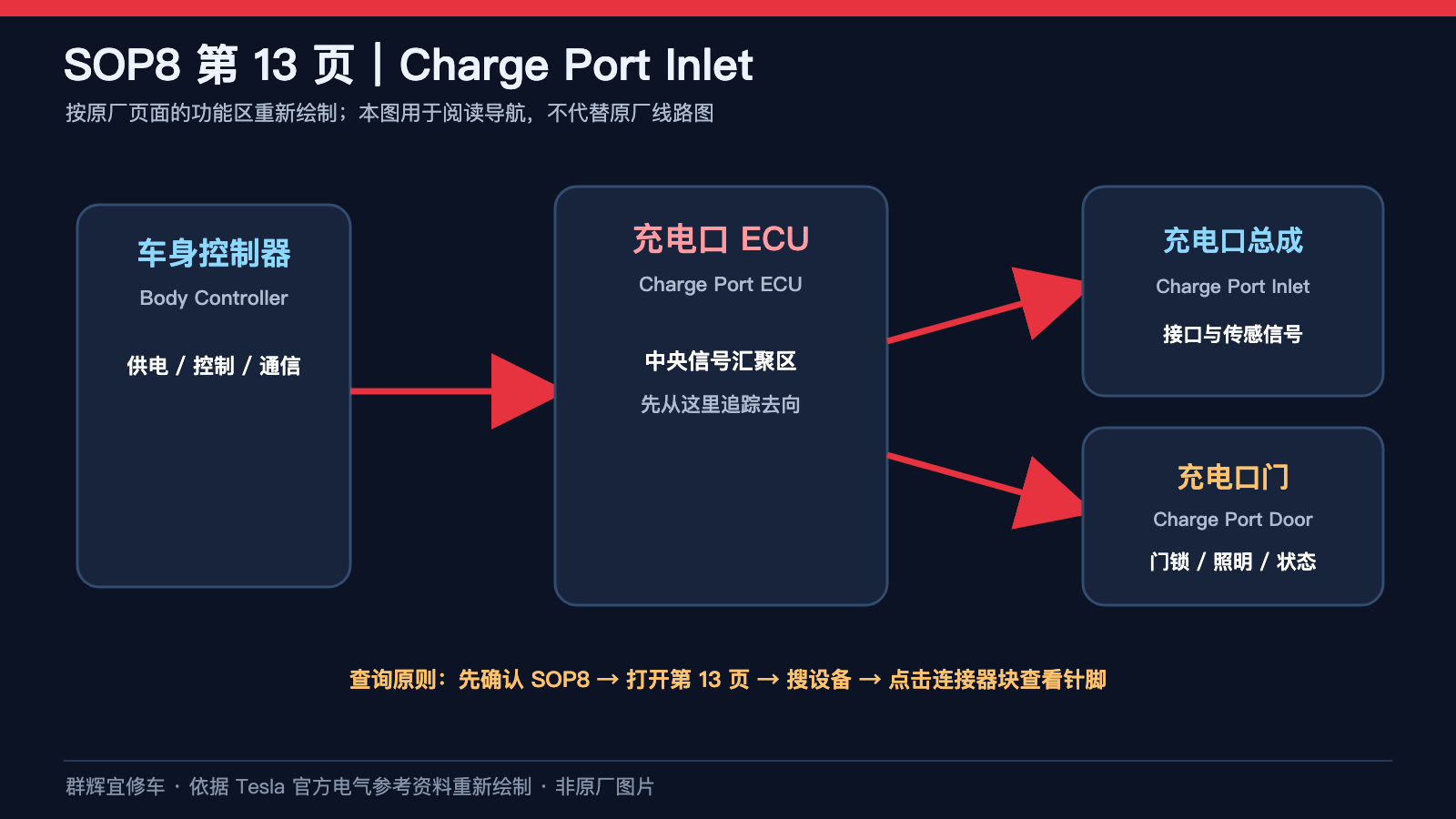

一、第 13 页的阅读分区

• 左侧：车身控制器相关供电、控制或通信入口；
• 中部：Charge Port ECU，是多条信号的汇聚区域；
• 右上：Charge Port Inlet，表示充电口总成侧接口；
• 右下：Charge Port Door，表示充电口门相关执行和状态区域。

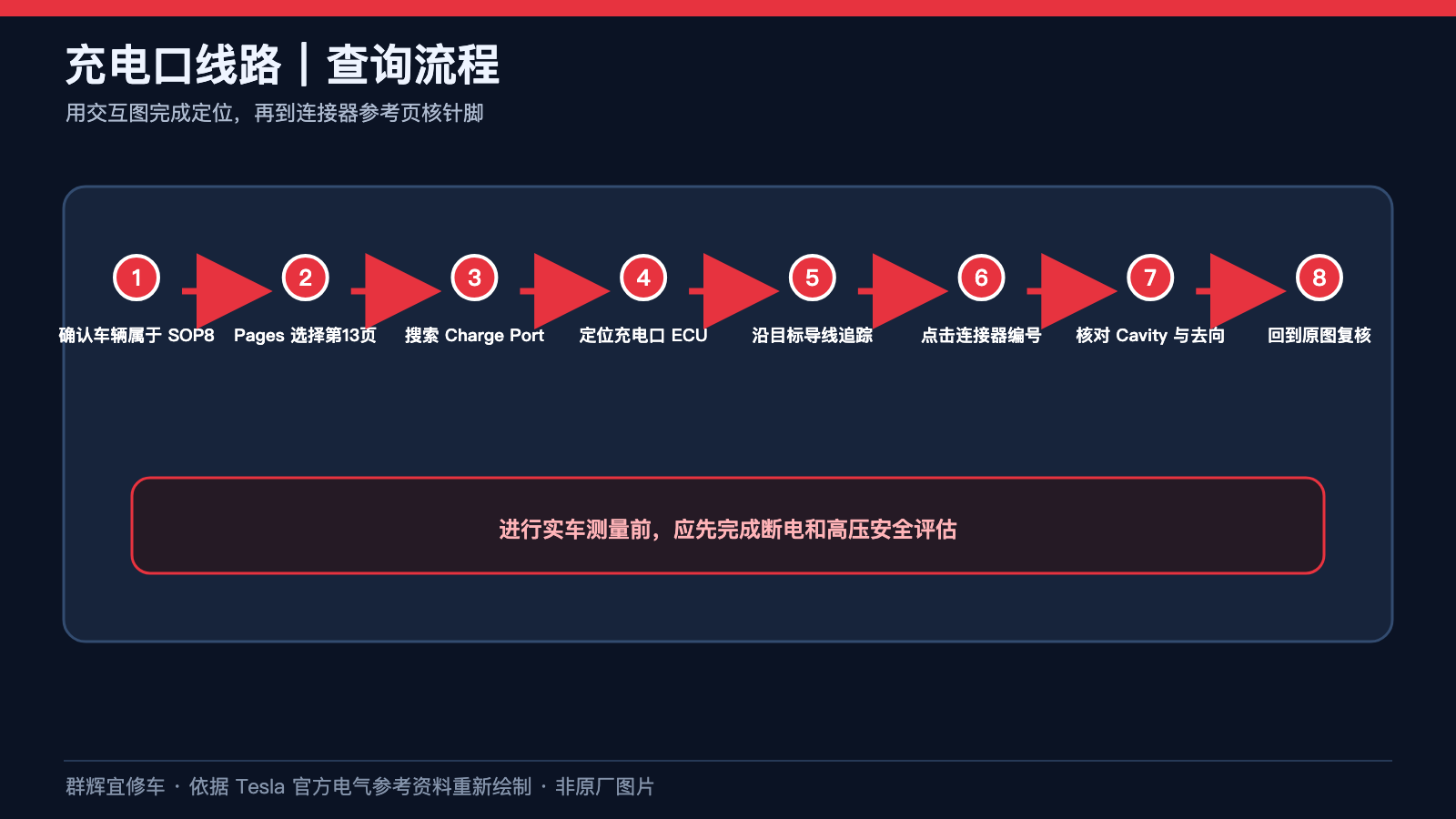

二、实用查询步骤

1. 确认车辆对应 SOP8。
2. 在 Pages 中选择 Charge Port Inlet，或直接进入第 13 页。
3. 用 Device Search 定位 Charge Port ECU 或目标设备。
4. 沿目标导线追踪到连接器编号。
5. 点击连接器块，查看针脚弹窗或进入 Connector Reference。
6. 核对 Cavity、Wire Color、Wire Size 与 Destination。

三、诊断时不要跳过的核对

充电故障可能涉及低压供电、通信、门锁/门位置信号，也可能涉及高压系统。交互图负责定位，不等于可以直接带电测量；必须先根据具体故障和维修程序确定安全状态。

安全提示：电路图只能帮助定位和判断。进行高压、充电或约束系统测量前，必须依照对应车辆维修程序完成断电、无电压确认和个人防护。

资料来源与适用说明

本文依据 Tesla 官方 Model 3 Electrical Reference 重新整理：查看原始资料。原厂页面会随生产工厂、生产日期和程序版本更新，实车施工前必须重新核对。
