VCFRONT配电2/2不能只按设备名分类：照明电源、唤醒输出、锁扣半桥和格栅三相需要分开追线。有些过渡前后改变颜色，有些改变线径或线材；把它们统一写成“供电线”，会遗漏实际查线所需的信息。

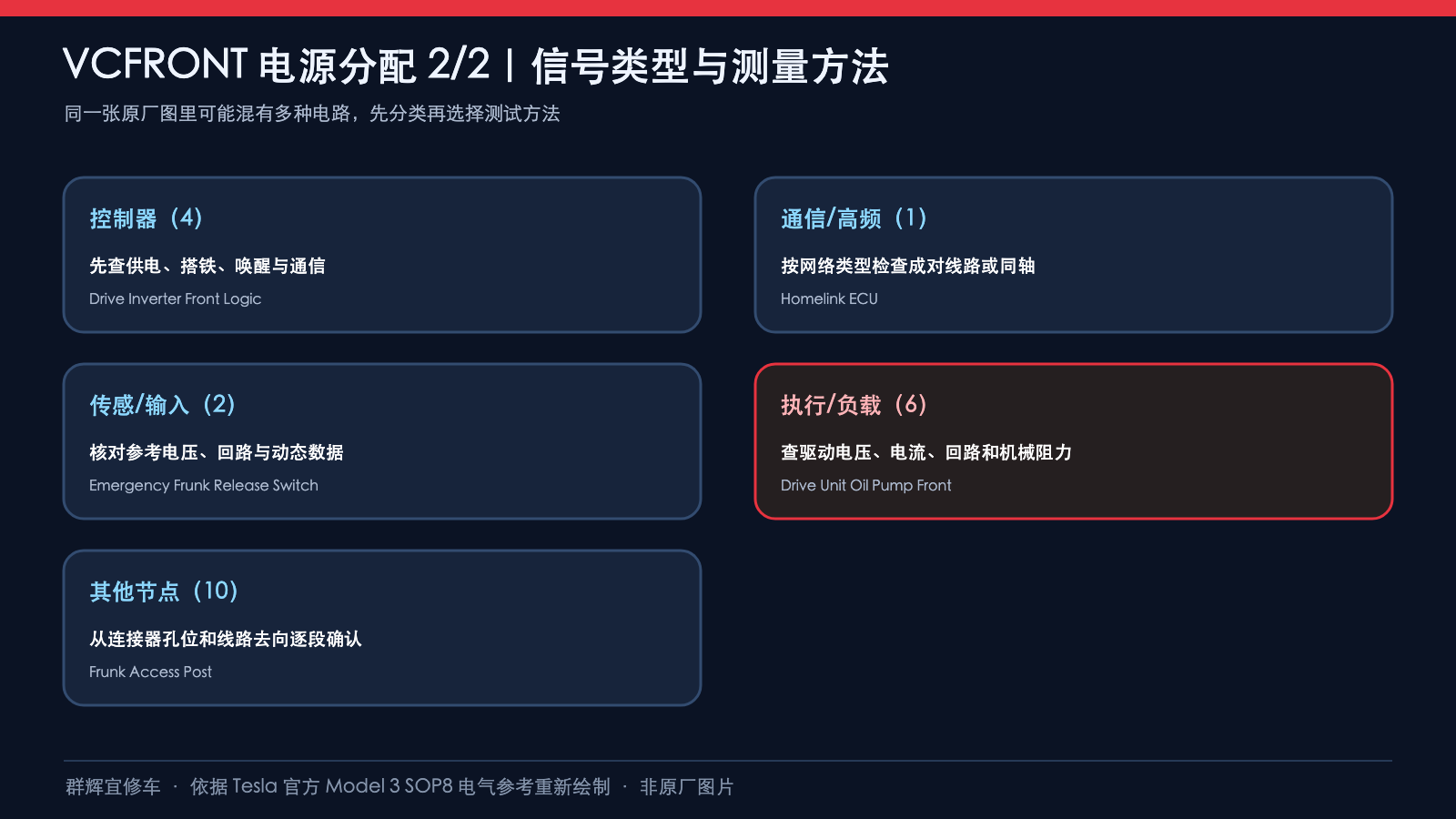

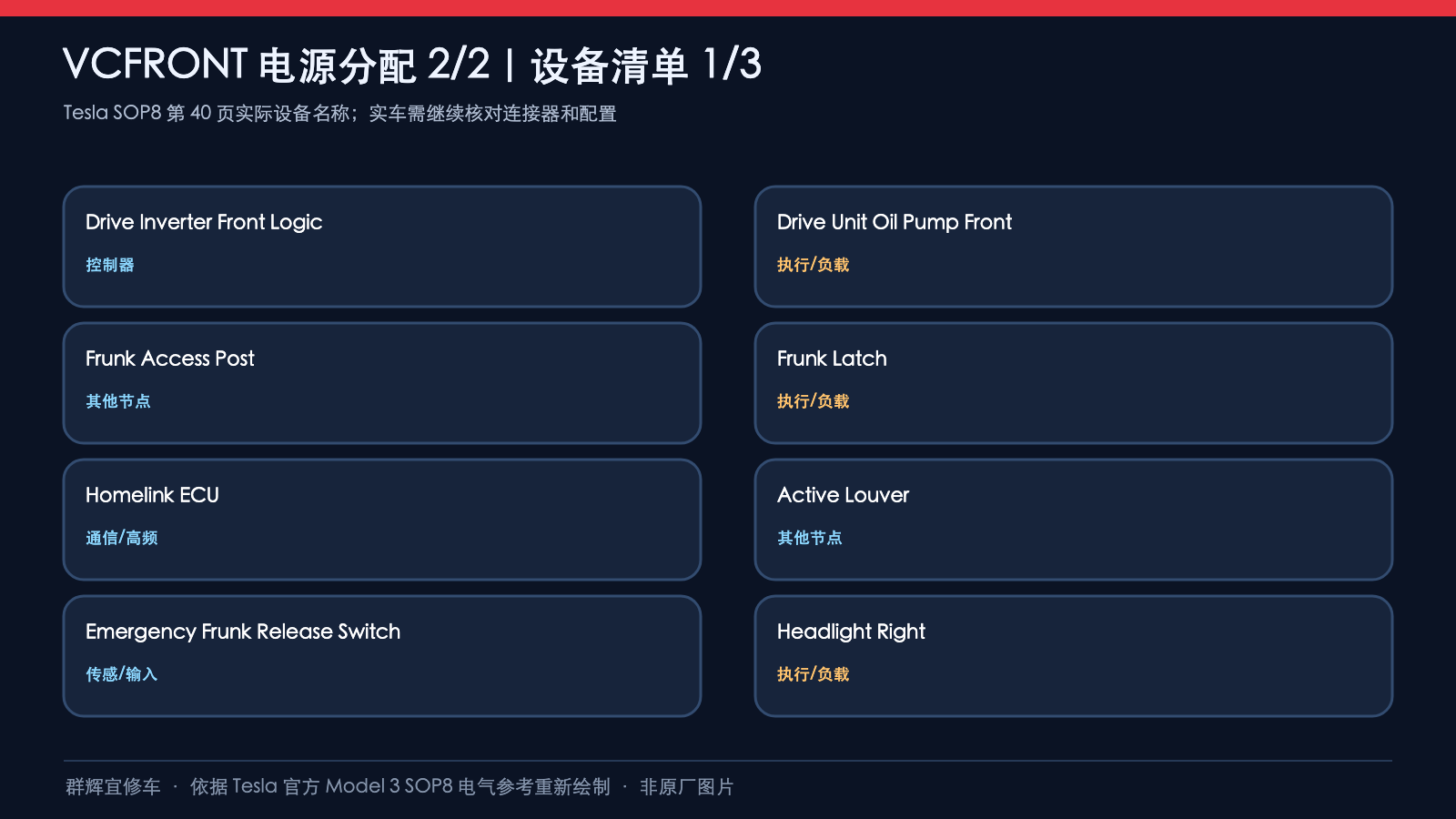

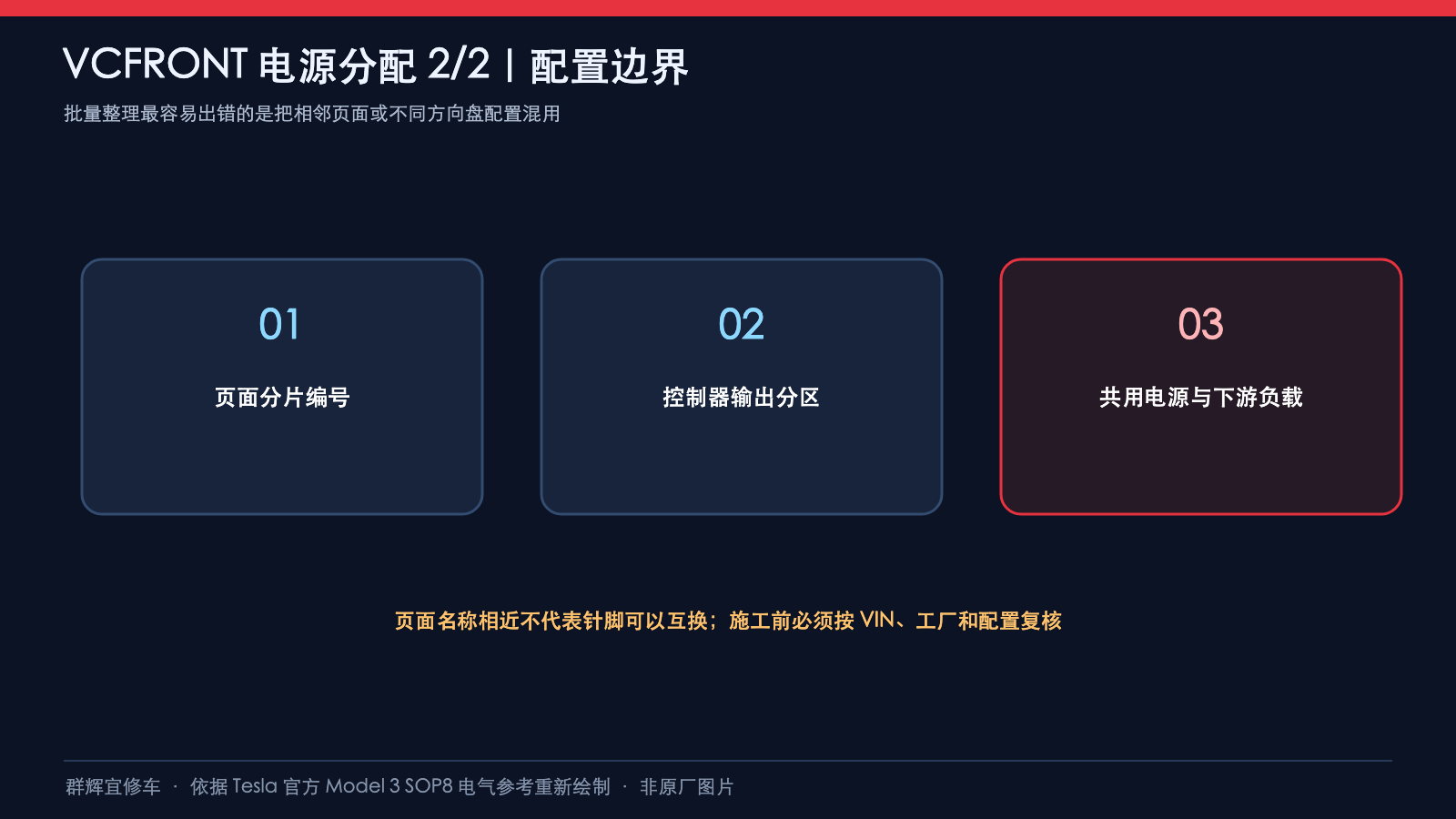

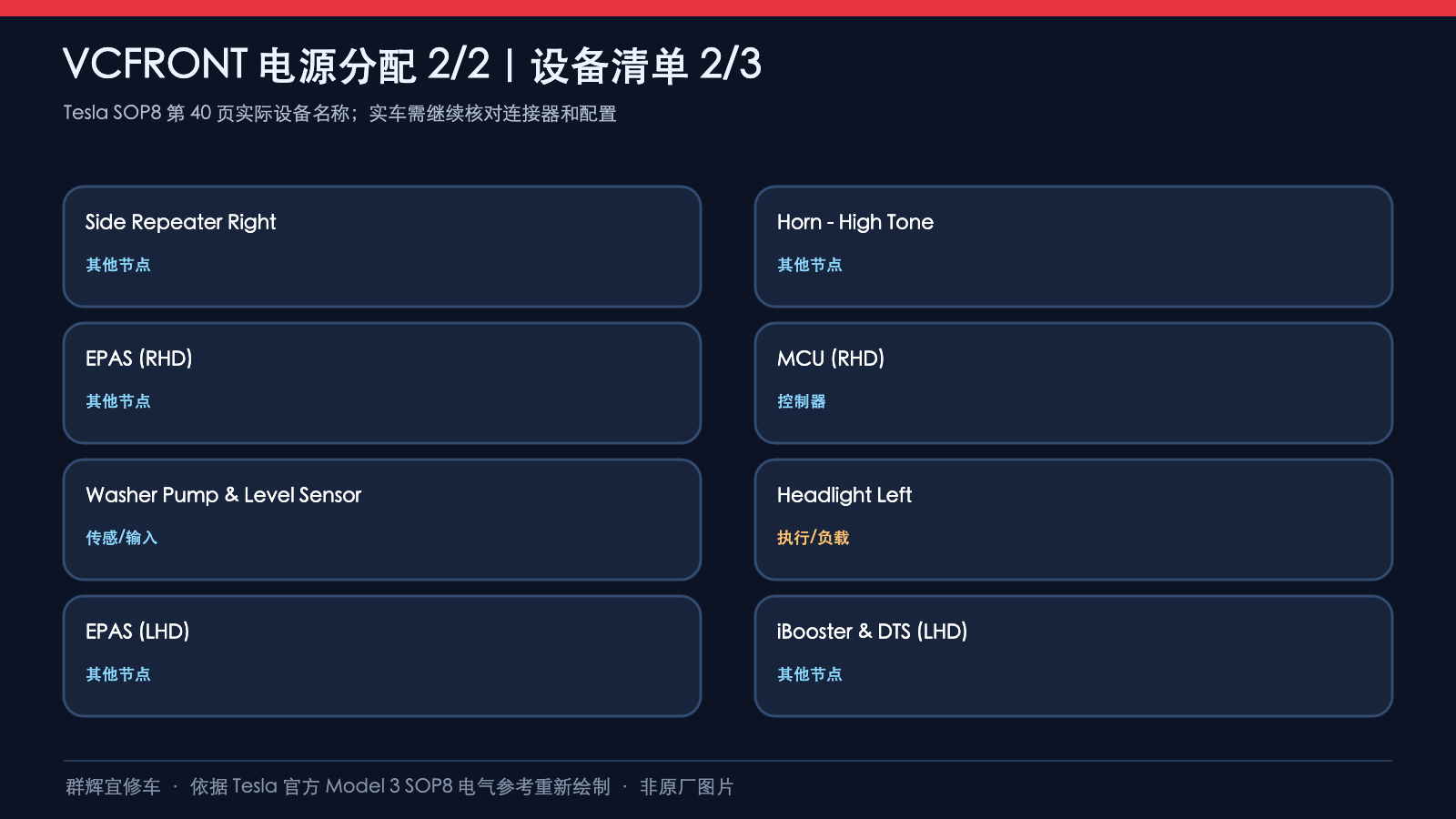

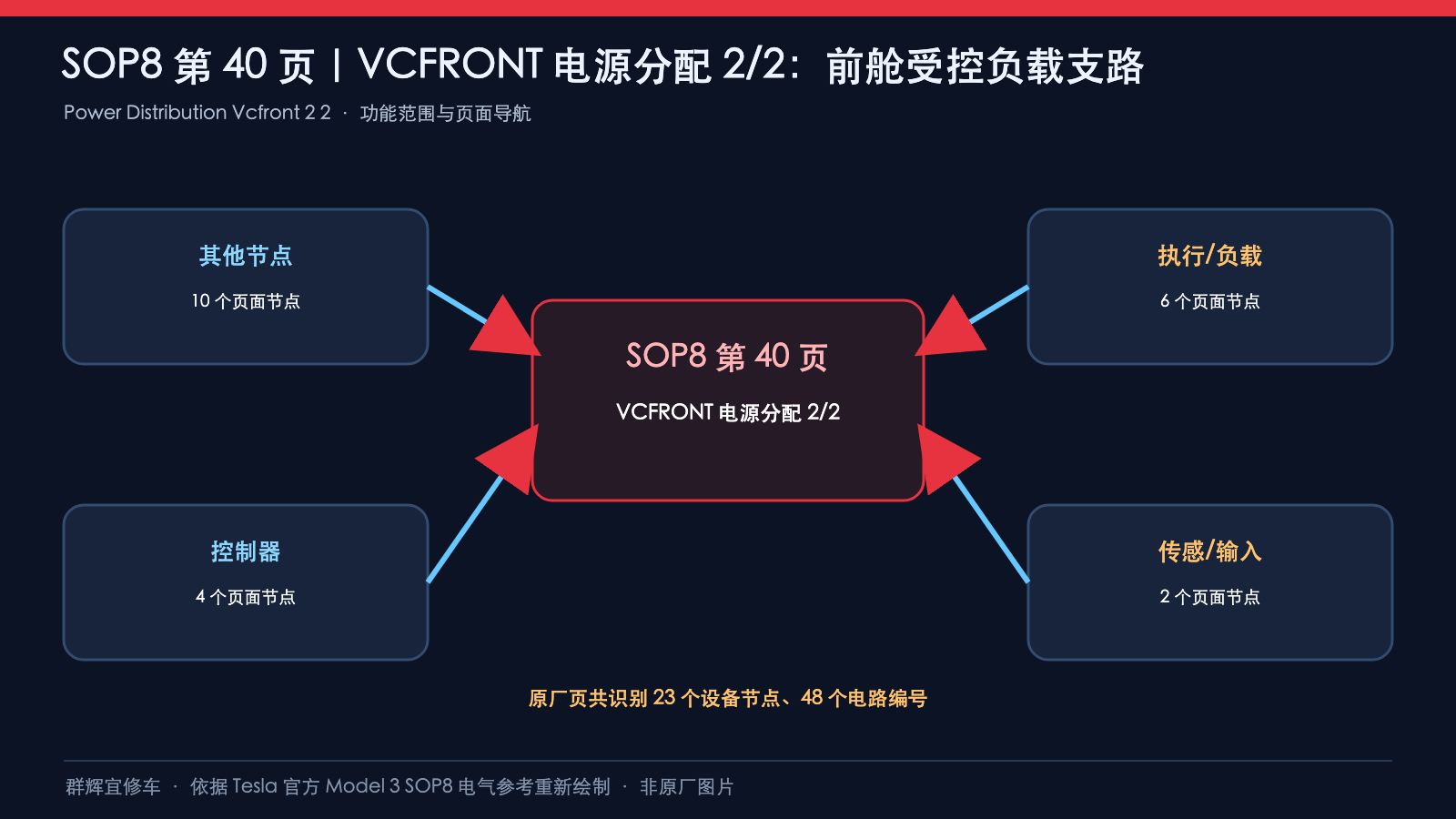

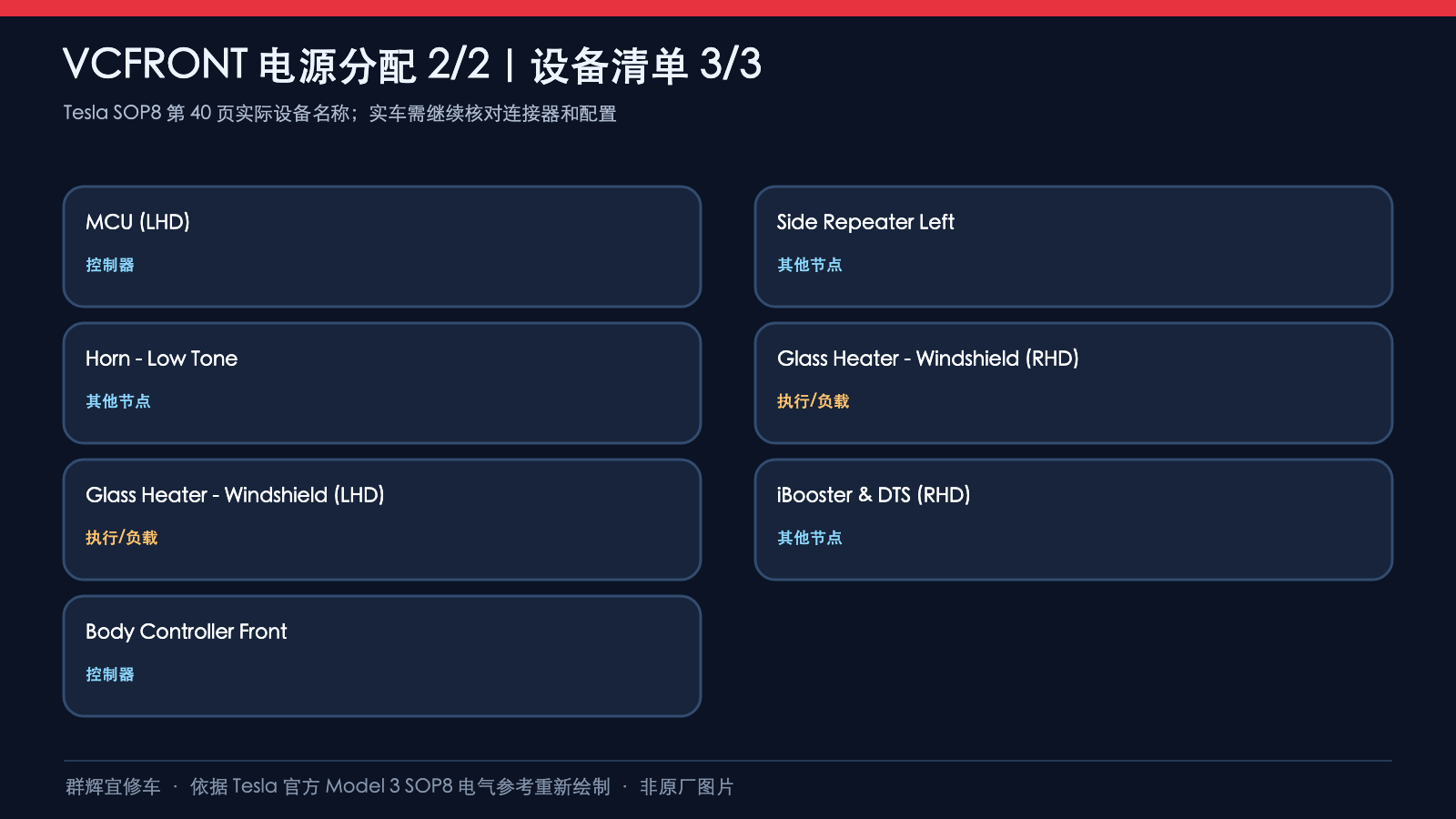

依据Tesla Model 3 SOP8 Power Distribution Vcfront - 2/2，05 2023、打印页41 OF 57；网页page=40是导航参数。标题“2024+”不能替代实车版本、VIN、工厂、舵位与配置核对。以下把本页分为七组接线示意，不补画原图未显示的搭铁、内部保险、通信或控制电路。

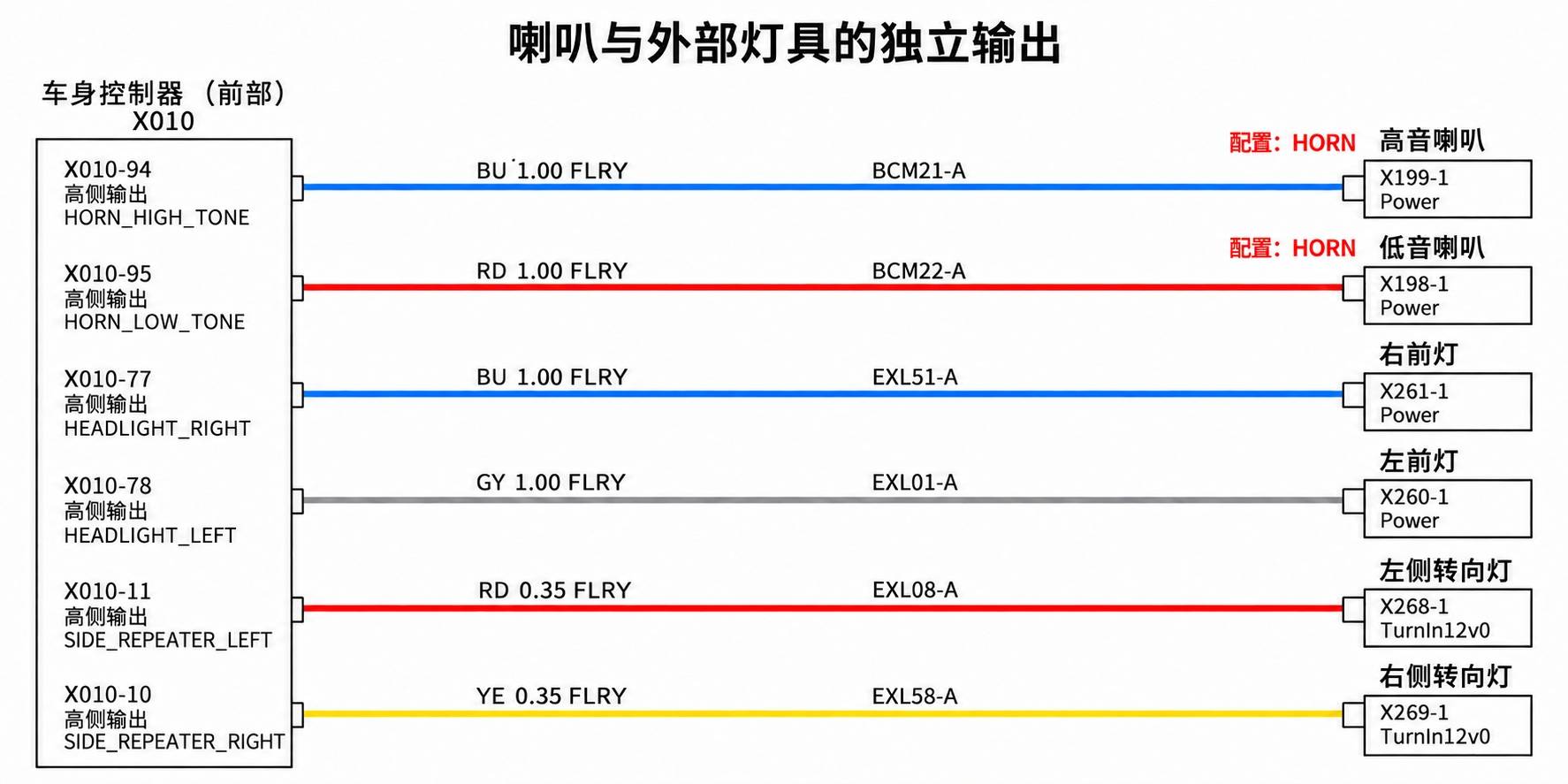

一、喇叭与灯具：左右端点不能对调
| 支路 | 前控制器 ↔ 设备 | 线号 / 规格 / 原图长度 |
|---|---|---|
| 高音喇叭 HORN | X010-94 ↔ X199-1 Power | BCM21-A；BU蓝；1.00 FLRY；1678 |
| 低音喇叭 HORN | X010-95 ↔ X198-1 Power | BCM22-A；RD红；1.00 FLRY；1588 |
| 右前灯 | X010-77 ↔ X261-1 Power | EXL51-A；BU蓝；1.00 FLRY；1641 |
| 左前灯 | X010-78 ↔ X260-1 Power | EXL01-A；GY灰；1.00 FLRY；1137 |
| 左侧转向灯 | X010-11 ↔ X268-1 TurnIn12v0 | EXL08-A；RD红；0.35 FLRY；1251 |
| 右侧转向灯 | X010-10 ↔ X269-1 TurnIn12v0 | EXL58-A；YE黄；0.35 FLRY；1535 |
这些均为High-Side Drive，线束1897330-XX-B（W）。两只喇叭的HORN条件按原图保留，不擅自解释为所有车辆必装。前灯这里是1号Power端位，不是LIN图的2号通信端位；侧转向灯这里只展示TurnIn12v0，不是其摄像头同轴路径。

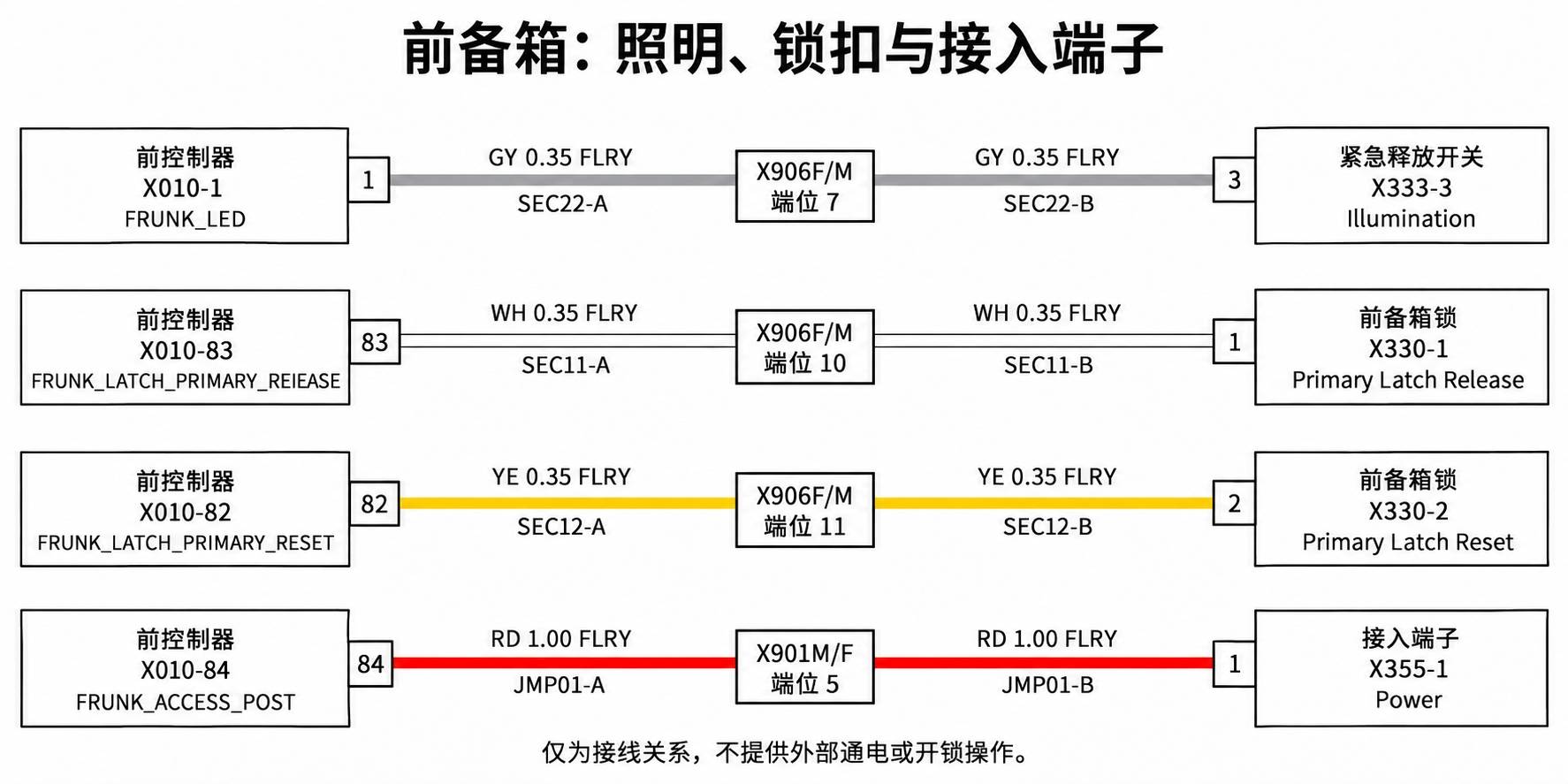

二、前备箱：照明不等于释放开关输入
| 功能 | 前控制器至设备的路径 | 线号 / 规格 |
|---|---|---|
| 紧急释放开关照明 | X010-1 FRUNK_LED ↔ X906F/M 7 ↔ X333-3 Illumination | SEC22-A → SEC22-B；GY；0.35 FLRY |
| 主锁扣释放 | X010-83 ↔ X906F/M 10 ↔ X330-1 | SEC11-A → SEC11-B；WH白；0.35 FLRY |
| 主锁扣复位 | X010-82 ↔ X906F/M 11 ↔ X330-2 | SEC12-A → SEC12-B；YE；0.35 FLRY |
| 接入端子 | X010-84 FRUNK_ACCESS_POST ↔ X901M/F 5 ↔ X355-1 Power | JMP01-A → JMP01-B；RD；1.00 FLRY |
SEC22-A与SEC11/12-A均W线束、原图长度1593；过渡后L线束1897320-XX-B，SEC22-B长673，SEC11/12-B各965。JMP01-A为W线束2182，JMP01-B为F线束1897318-XX-B、1586。
X333-3是照明端，不是本页提供了紧急释放按钮的完整输入电路。X010-83和82标Half-Bridge，设备端分别Primary Latch Release和Primary Latch Reset；不能将其中一根默认当作固定搭铁。X010-84标Special，此图只说明连接关系，不提供外部通电、开锁或绕过锁止的操作。

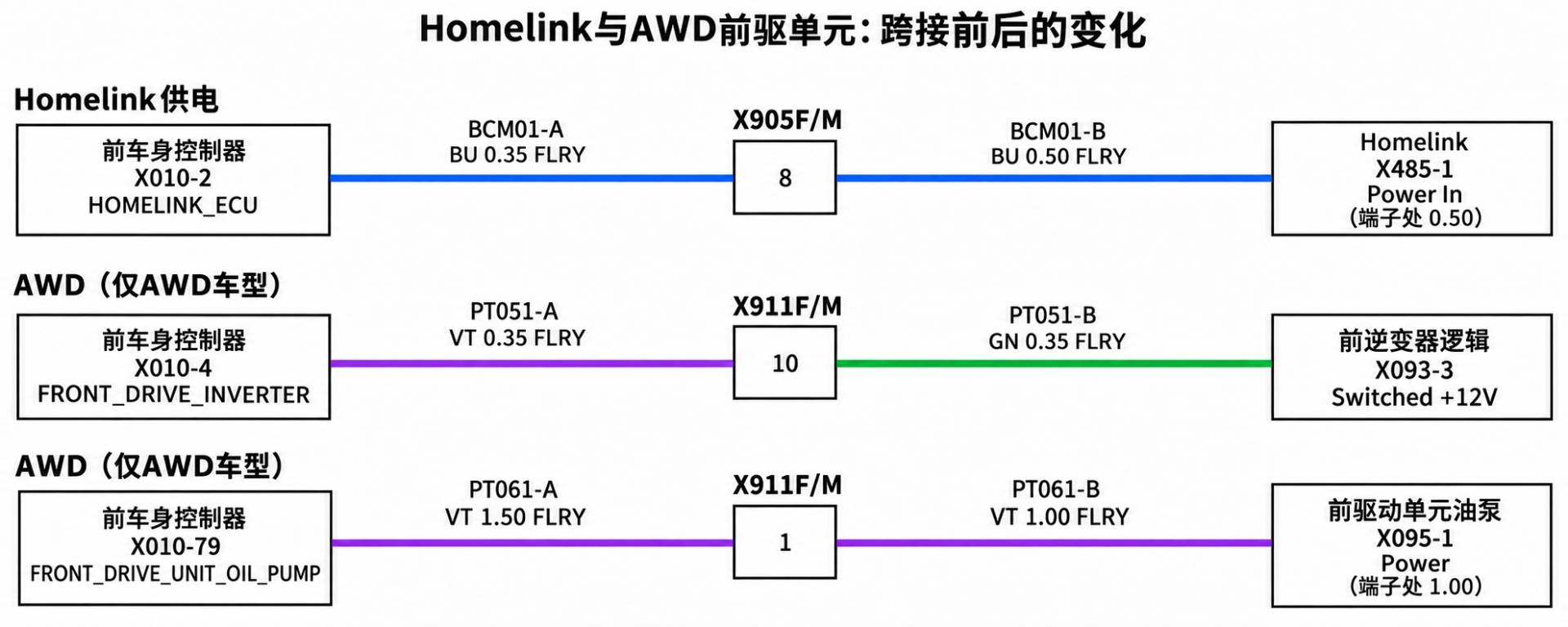

三、Homelink与AWD前驱支路：三种过渡变化
| 支路 | 路径 | 过渡前 → 过渡后 |
|---|---|---|
| Homelink供电 | X010-2 ↔ X905F/M 8 ↔ X485-1 | BCM01-A BU 0.35 FLRY → BCM01-B BU 0.50 FLRY |
| AWD前逆变器逻辑 | X010-4 ↔ X911F/M 10 ↔ X093-3 | PT051-A VT紫 0.35 FLRY → PT051-B GN绿 0.35 FLRY |
| AWD前驱动单元油泵 | X010-79 ↔ X911F/M 1 ↔ X095-1 | PT061-A VT 1.50 FLRY → PT061-B VT 1.00 FLRY |
Homelink过渡前W线束、2220，后L线束、519，原图特别注明X485端子处0.50。前逆变器和油泵都受AWD条件限制，W线束的PT051-A和PT061-A各821；过渡后是N线束1489051-XX-E，PT051-B为1269，PT061-B为1351，X095端子处1.00。
PT051在过渡处由紫色变绿色，不是两条无关电路。PT061由1.50变1.00，不能按较粗段统一标注。X093-3的原名Switched +12V属于逆变器逻辑供电，本页不是电机高压三相接线或拆卸程序。

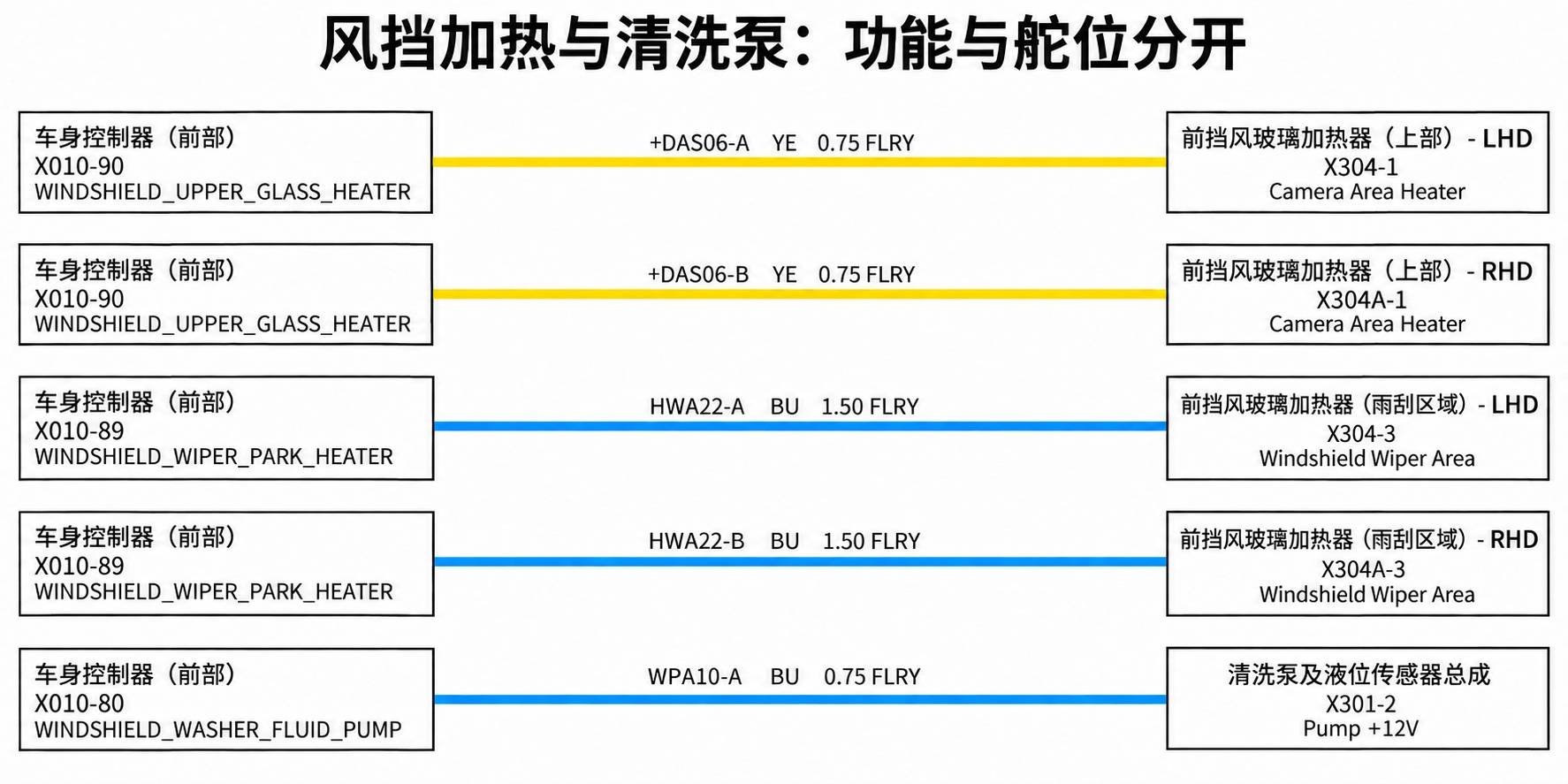

四、风挡加热与清洗泵：两块加热区域
| 功能 / 舵位 | 路径 | 线号 / 规格 / 长度 |
|---|---|---|
| 相机区域加热 LHD | X010-90 ↔ X304-1 | +DAS06-A；YE；0.75 FLRY；1185 |
| 相机区域加热 RHD | X010-90 ↔ X304A-1 | +DAS06-B；YE；0.75 FLRY；960 |
| 雨刮停放区加热 LHD | X010-89 ↔ X304-3 | HWA22-A；BU；1.50 FLRY；1185 |
| 雨刮停放区加热 RHD | X010-89 ↔ X304A-3 | HWA22-B；BU；1.50 FLRY；960 |
| 清洗泵 | X010-80 ↔ X301-2 Pump +12V | WPA10-A；BU；0.75 FLRY；1323 |
这些都列W线束。左舵和右舵是不同适用配置，不能理解为同车并接两块对应加热总成。清洗泵及液位传感器是原图设备名称，但本页只显示Pump +12V端点；本文不因此添加液位传感器信号、泵回路搭铁或加热元件阻值。

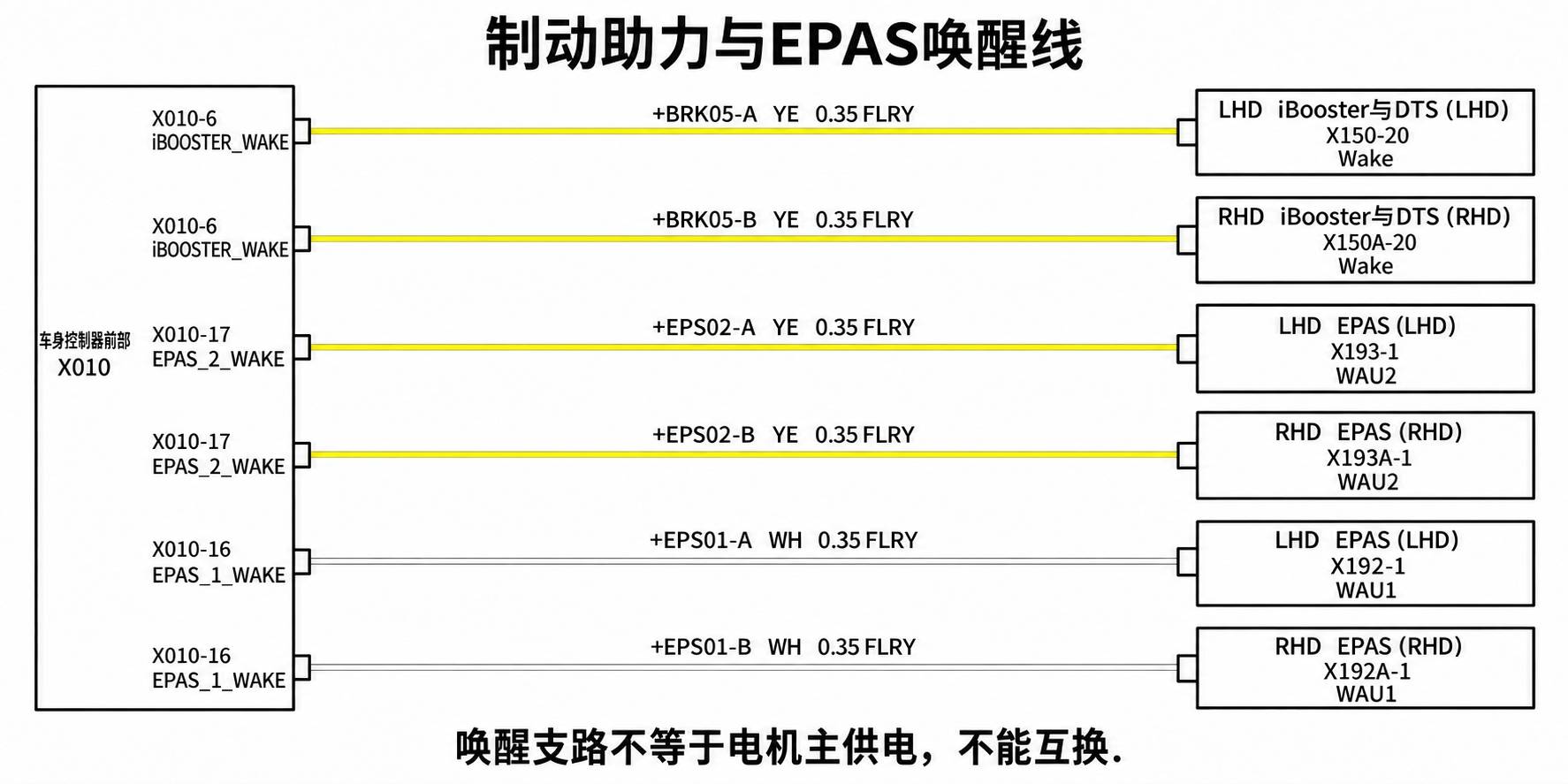

五、iBooster与EPAS：唤醒线不是主电源线
| 输出 | 舵位 / 设备端点 | 线号 / 颜色 / 长度 |
|---|---|---|
| X010-6 iBOOSTER_WAKE | LHD：X150-20 Wake | +BRK05-A；YE；530 |
| X010-6 iBOOSTER_WAKE | RHD：X150A-20 Wake | +BRK05-B；YE；1388 |
| X010-17 EPAS_2_WAKE | LHD：X193-1 WAU2 | +EPS02-A；YE；1815 |
| X010-17 EPAS_2_WAKE | RHD：X193A-1 WAU2 | +EPS02-B；YE；1685 |
| X010-16 EPAS_1_WAKE | LHD：X192-1 WAU1 | +EPS01-A；WH；1356 |
| X010-16 EPAS_1_WAKE | RHD：X192A-1 WAU1 | +EPS01-B；WH；1477 |
六条均0.35 FLRY、W线束。它们与配电1/2页中iBooster电机及EPAS BATT1/BATT2主供电是不同端点。不能因为设备相同就把唤醒端和主供电端相互跨接。原图也没有给出唤醒电压判据、时序或人工激活方法。

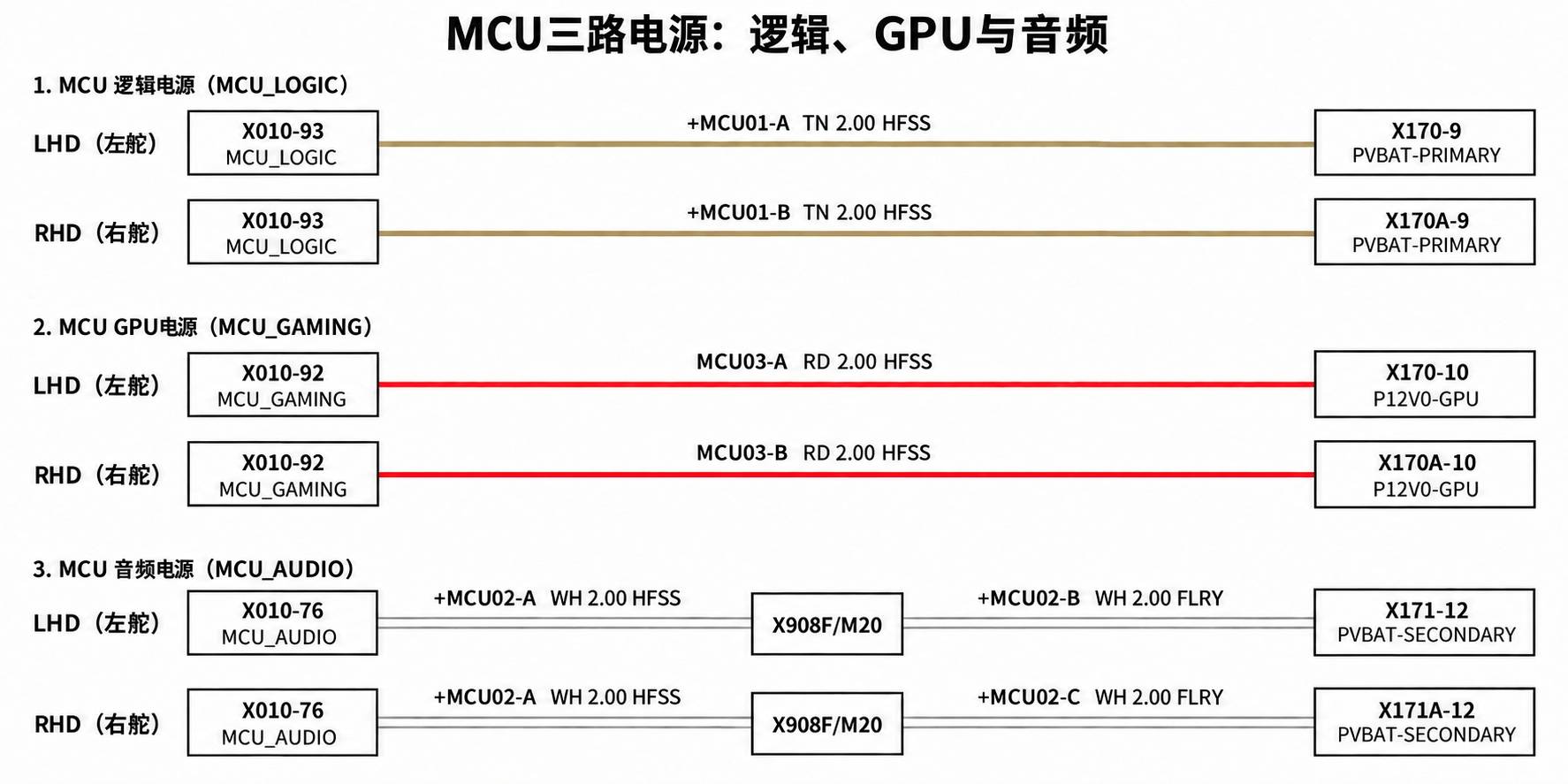

六、MCU三路电源：音频线在X908处换线材
| 输出 / 舵位 | 终端路径 | 线号 / 规格 / 长度 |
|---|---|---|
| X010-93 MCU_LOGIC / LHD | X170-9 PVBAT-PRIMARY | +MCU01-A；TN棕褐；2.00 HFSS；1421 |
| X010-93 MCU_LOGIC / RHD | X170A-9 PVBAT-PRIMARY | +MCU01-B；TN；2.00 HFSS；2496 |
| X010-92 MCU_GAMING / LHD | X170-10 P12V0-GPU | MCU03-A；RD；2.00 HFSS；1421 |
| X010-92 MCU_GAMING / RHD | X170A-10 P12V0-GPU | MCU03-B；RD；2.00 HFSS；2496 |
| X010-76 MCU_AUDIO / LHD | X908F/M 20 ↔ X171-12 PVBAT-SECONDARY | +MCU02-A WH 2.00 HFSS 1588 → +MCU02-B WH 2.00 FLRY 504 |
| X010-76 MCU_AUDIO / RHD | X908F/M 20 ↔ X171A-12 PVBAT-SECONDARY | +MCU02-A WH 2.00 HFSS 1588 → +MCU02-C WH 2.00 FLRY 1389 |
逻辑和GPU线路为W线束；音频过渡前也是W线束，过渡后两种舵位分别使用B/C后缀线路，线束1897316-XX-C（B）。这里HFSS到FLRY的变化与保持2.00规格并不矛盾，不能为方便排版删除线材信息。PVBAT-PRIMARY、P12V0-GPU、PVBAT-SECONDARY均按原图信号名保留，不推导MCU内部三路的替代关系。

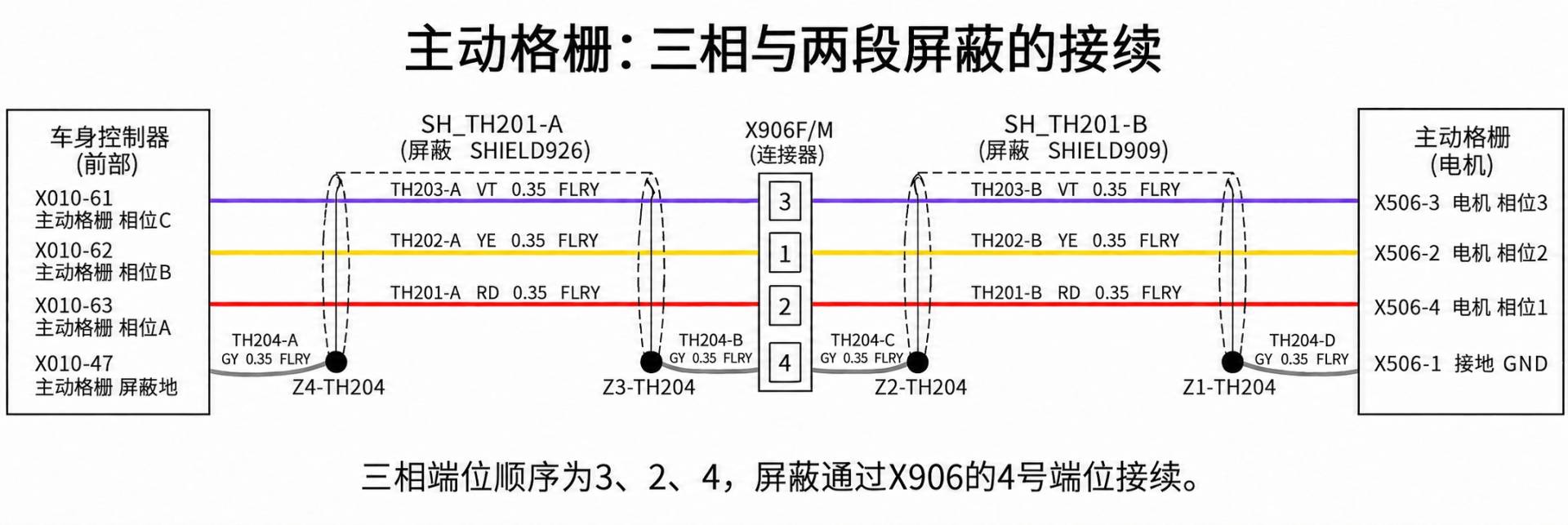

七、主动格栅：相线、端位和屏蔽分段
| 功能 | 前控制器 ↔ X906F/M ↔ 格栅 | 线路 |
|---|---|---|
| Phase C / Phase 3 | X010-61 ↔ 3 ↔ X506-3 | TH203-A → TH203-B；VT；0.35 FLRY |
| Phase B / Phase 2 | X010-62 ↔ 1 ↔ X506-2 | TH202-A → TH202-B；YE；0.35 FLRY |
| Phase A / Phase 1 | X010-63 ↔ 2 ↔ X506-4 | TH201-A → TH201-B；RD；0.35 FLRY |
三条前段为W线束、1593，后段为L线束、631。X506端位按Phase 3、2、1顺序是3、2、4，不能把Phase 1改成1号脚。控制器端三条均Half-Bridge，不能直接当成普通固定电源接法。
| 屏蔽段 / 引线 | 端点关系 | 线路 |
|---|---|---|
| 前段屏蔽左端 | X010-47 ↔ Z4-TH204 | TH204-A；GY；0.35 FLRY；30；W |
| 前段屏蔽右端至跨接 | Z3-TH204 ↔ X906F-4 | TH204-B；GY；0.35 FLRY；30；W |
| 跨接至后段屏蔽左端 | X906M-4 ↔ Z2-TH204 | TH204-C；GY；0.35 FLRY；30；L |
| 后段屏蔽右端至格栅 | Z1-TH204 ↔ X506-1 GND | TH204-D；GY；0.35 FLRY；30；L |
前段屏蔽/绞合标SH_TH201-A、TWIST_TH201-A、SHIELD926，后段为SH_TH201-B、TWIST_TH201-B、SHIELD909。两段屏蔽通过X906的4号端位接续；这里的灰色短引线只连接对应屏蔽端，不将三条相线连接在一起。方框与屏蔽符号是电路关系示意，不是格栅电机内部结构或连接器实物孔位图。
八、使用边界
以上长度按原图数字保留，不直接作为裁线尺寸。设备名称中的“12V”及端点名称不等于本文给出的测试电压范围。本页没有提供负载允许电流、压降限值、保险额定值、波形或旁路测试方法；不能根据线径猜保险，也不能跳过对应断电和验证程序直接驱动制动、转向、锁扣或格栅。

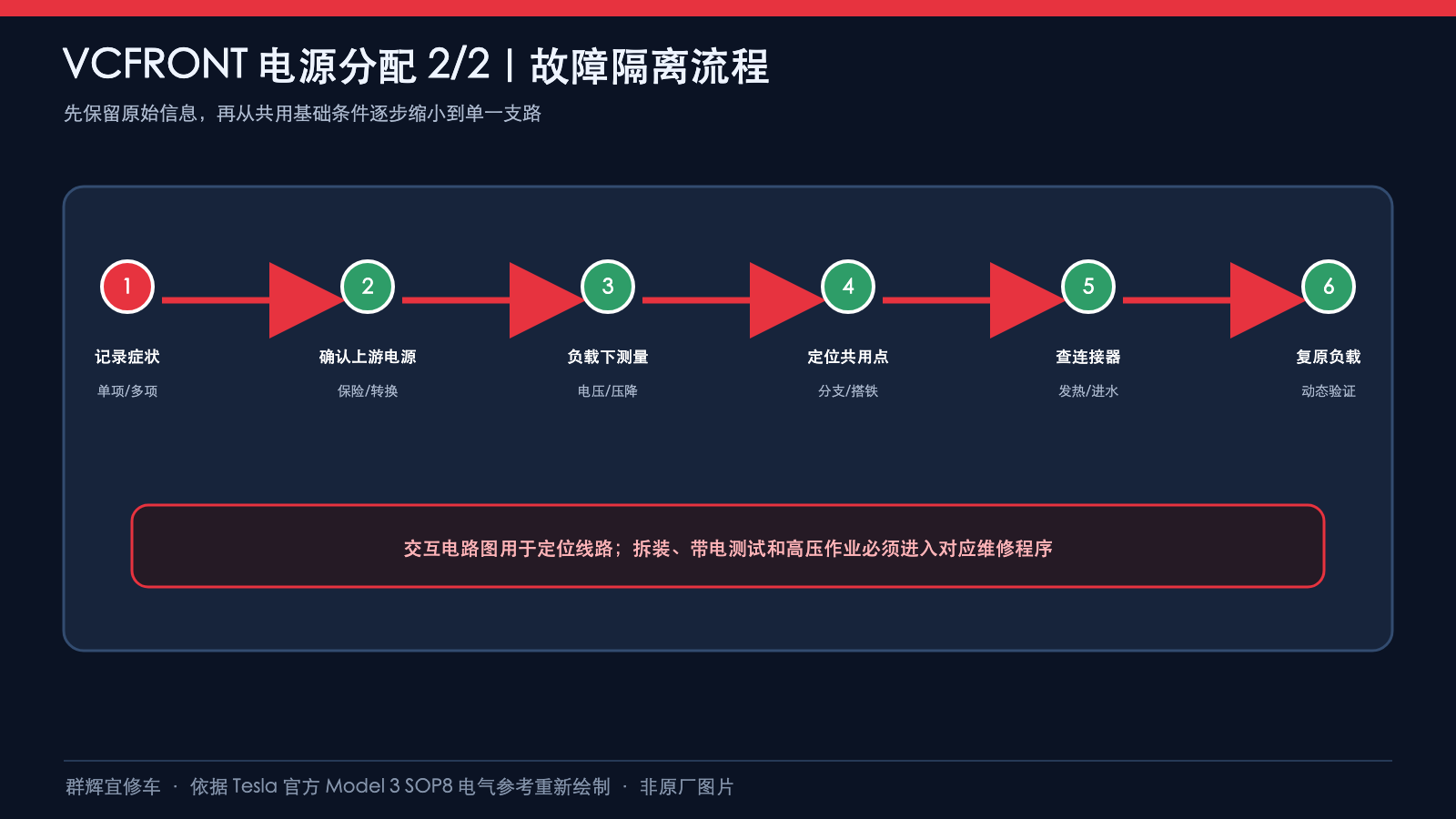

定位故障时先确认实车适用版本，记录确切端位、跨接和前后线段变化，再按原厂诊断流程验证供电、搭铁与控制条件。本页图文用于阅读电路，不替代高压、制动、转向或车身锁止系统的安全维修程序。
资料来源
Tesla SOP8 VCFRONT配电2/2交互图与对应打印图。七张配图按原图功能分支重绘，并非特斯拉原始图片；图中文字及端点关系仍需结合适用原厂资料与实车核对。
