奔驰宽频氧传感器之实车数据分析与诊断案例

一、适用车型与故障信息

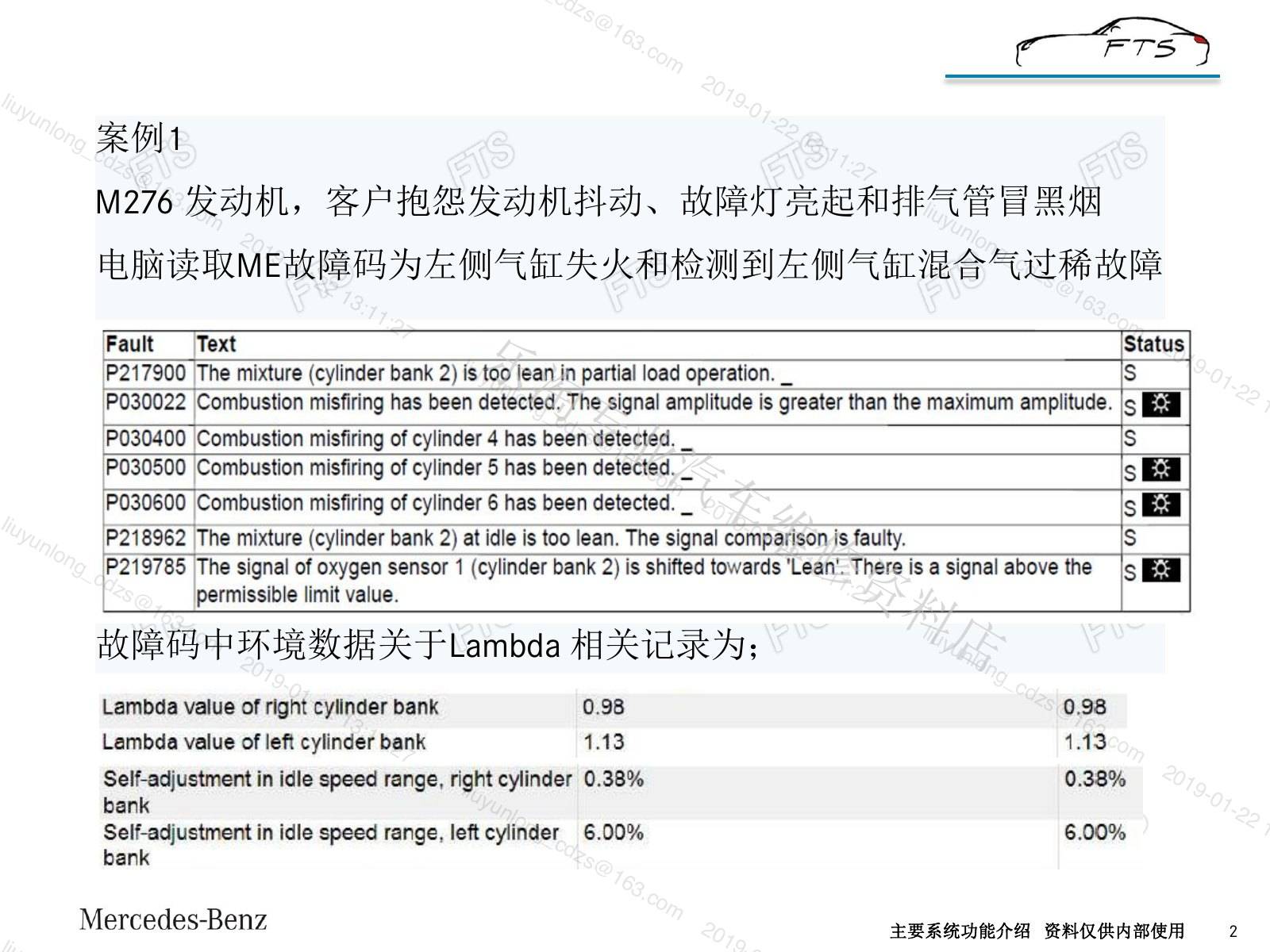

• M276 发动机，客户抱怨发动机抖动、故障灯亮起和排气管冒黑烟电脑读取ME故障码为左侧气缸失火和检测到左侧气缸混合气过稀故障
•  氧传感器自身故障且信号值超出标准值电脑直接报告部件故障代码
•  氧传感器自身故障但信号在可接受的范围内电脑报告混合气相关故障代码

二、检查与诊断要点

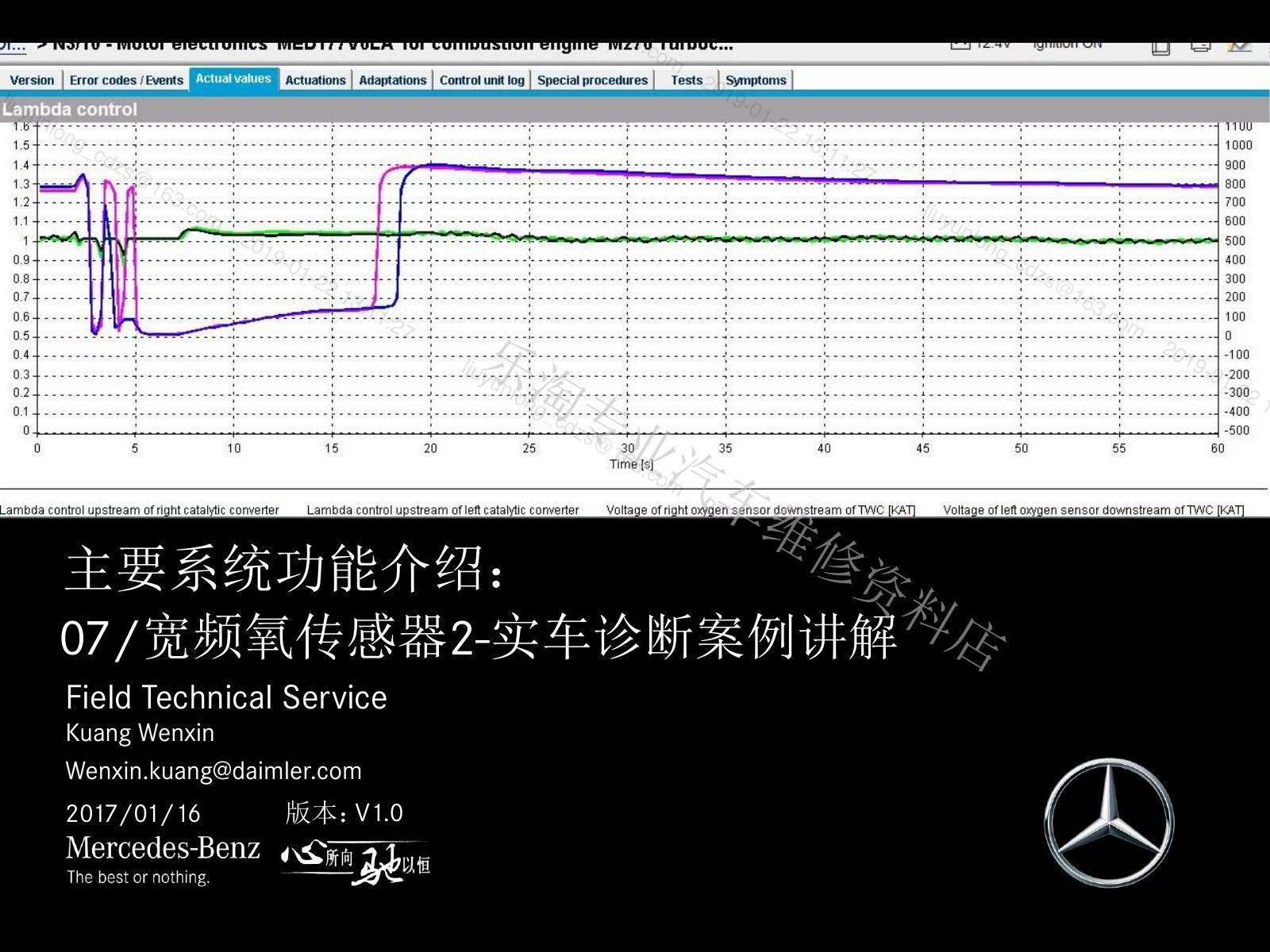

• 主要系统功能介绍：07/宽频氧传感器2-实车诊断案例讲解
• 故障码中环境数据关于Lambda 相关记录为；

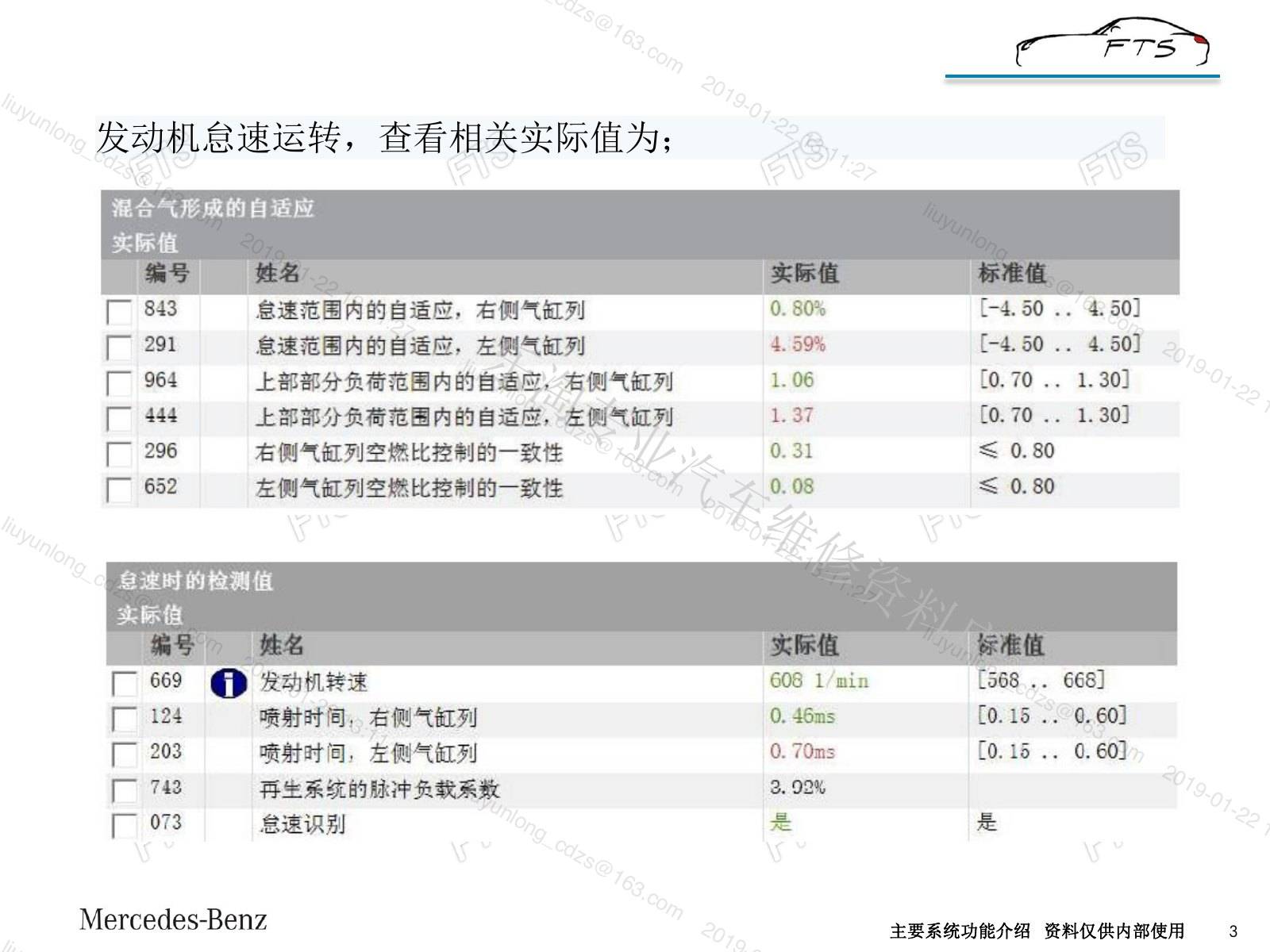

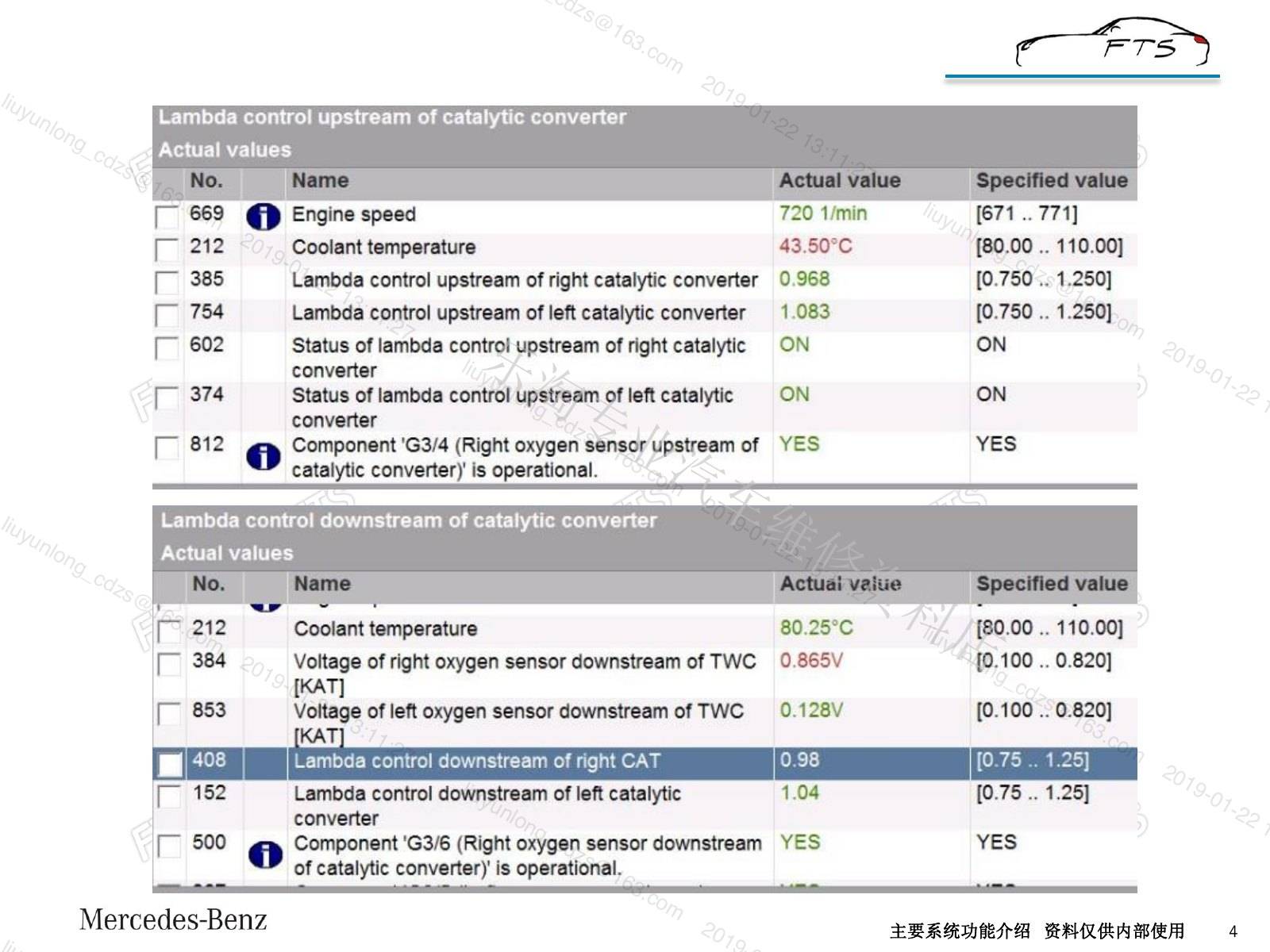

• 发动机怠速运转，查看相关实际值为；

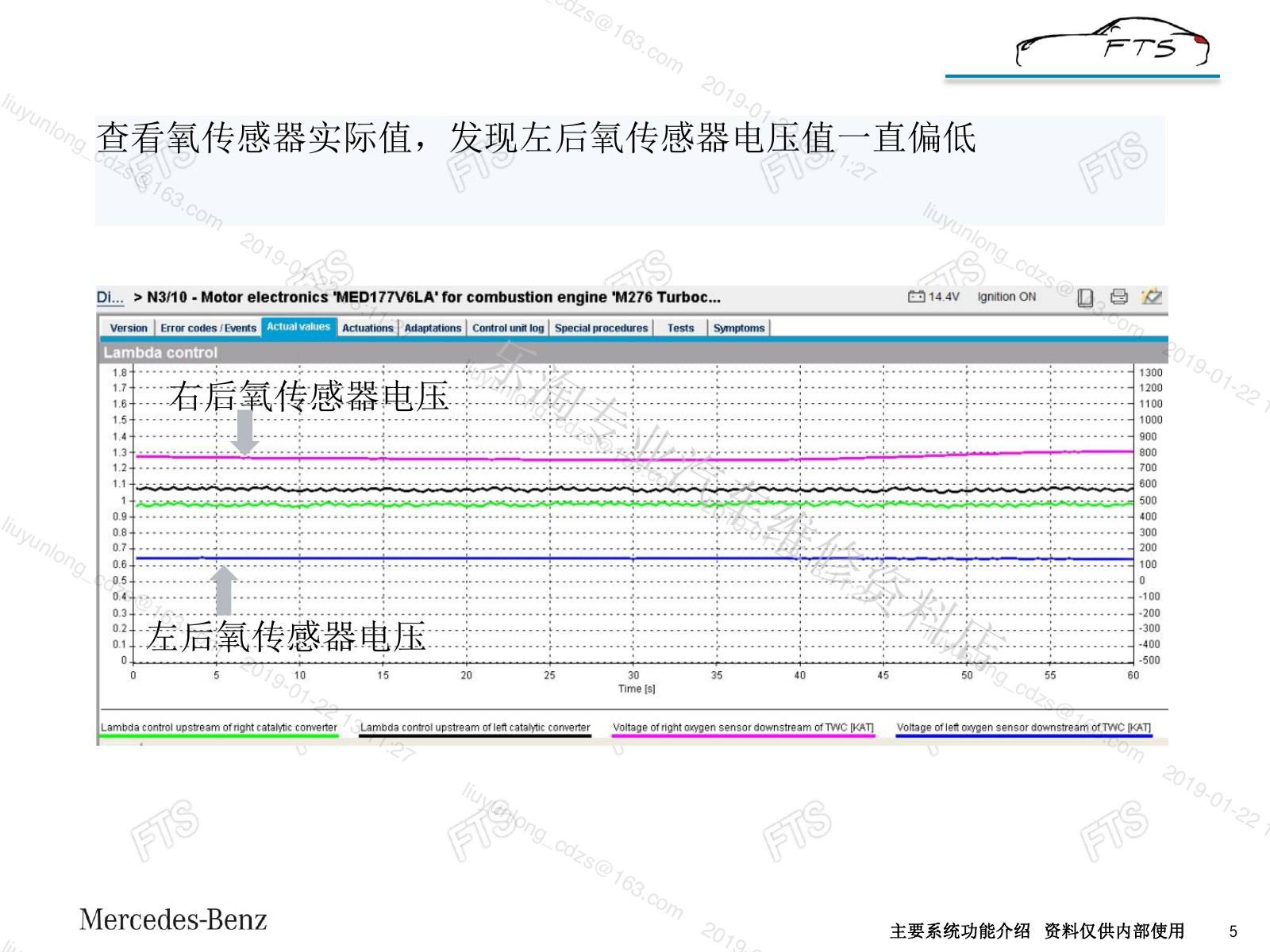

• 查看氧传感器实际值，发现左后氧传感器电压值一直偏低主要系统功能介绍左后氧传感器电压右后氧传感器电压

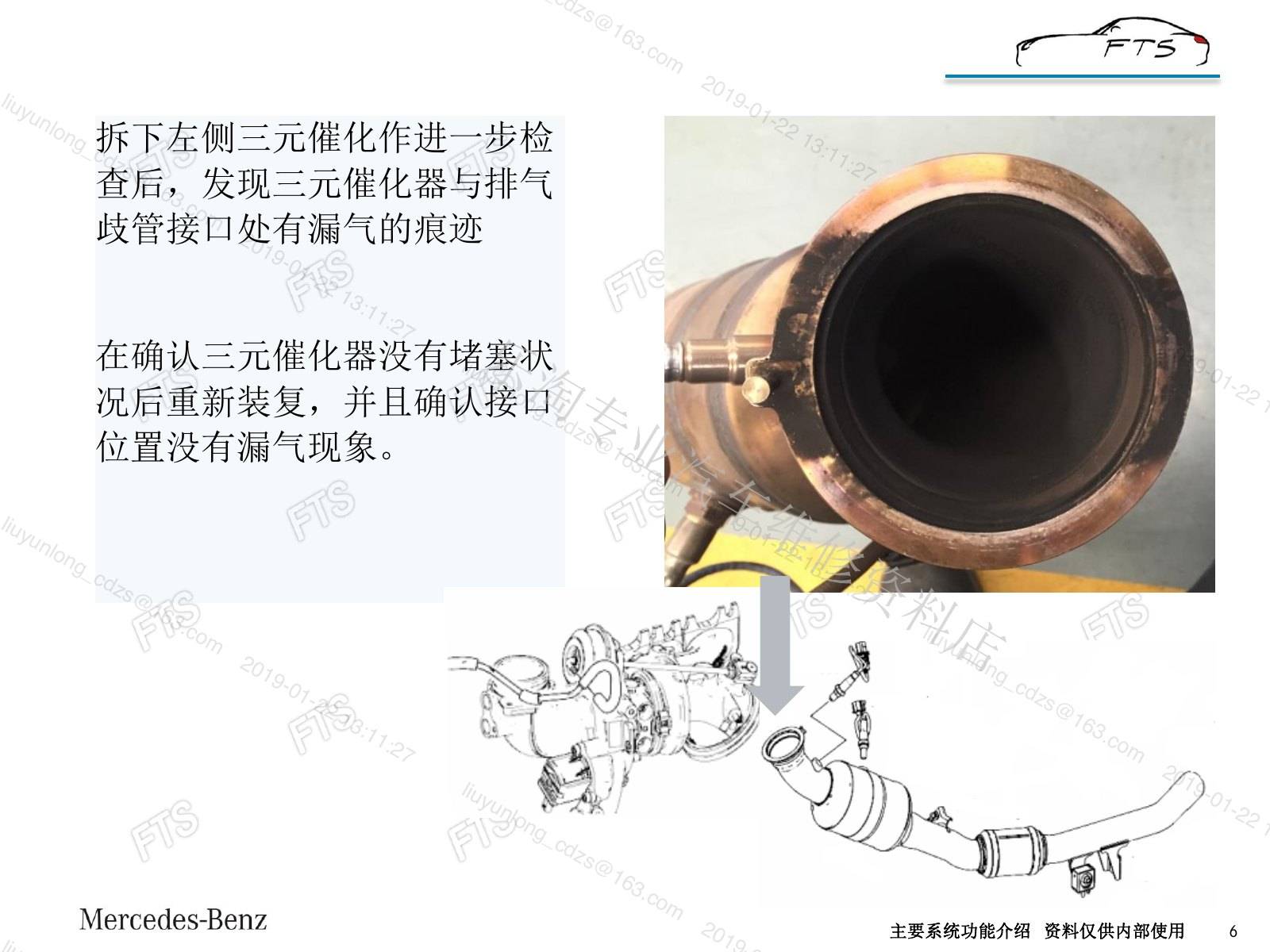

• 拆下左侧三元催化作进一步检查后，发现三元催化器与排气歧管接口处有漏气的痕迹在确认三元催化器没有堵塞状况后重新装复，并且确认接口位置没有漏气现象。

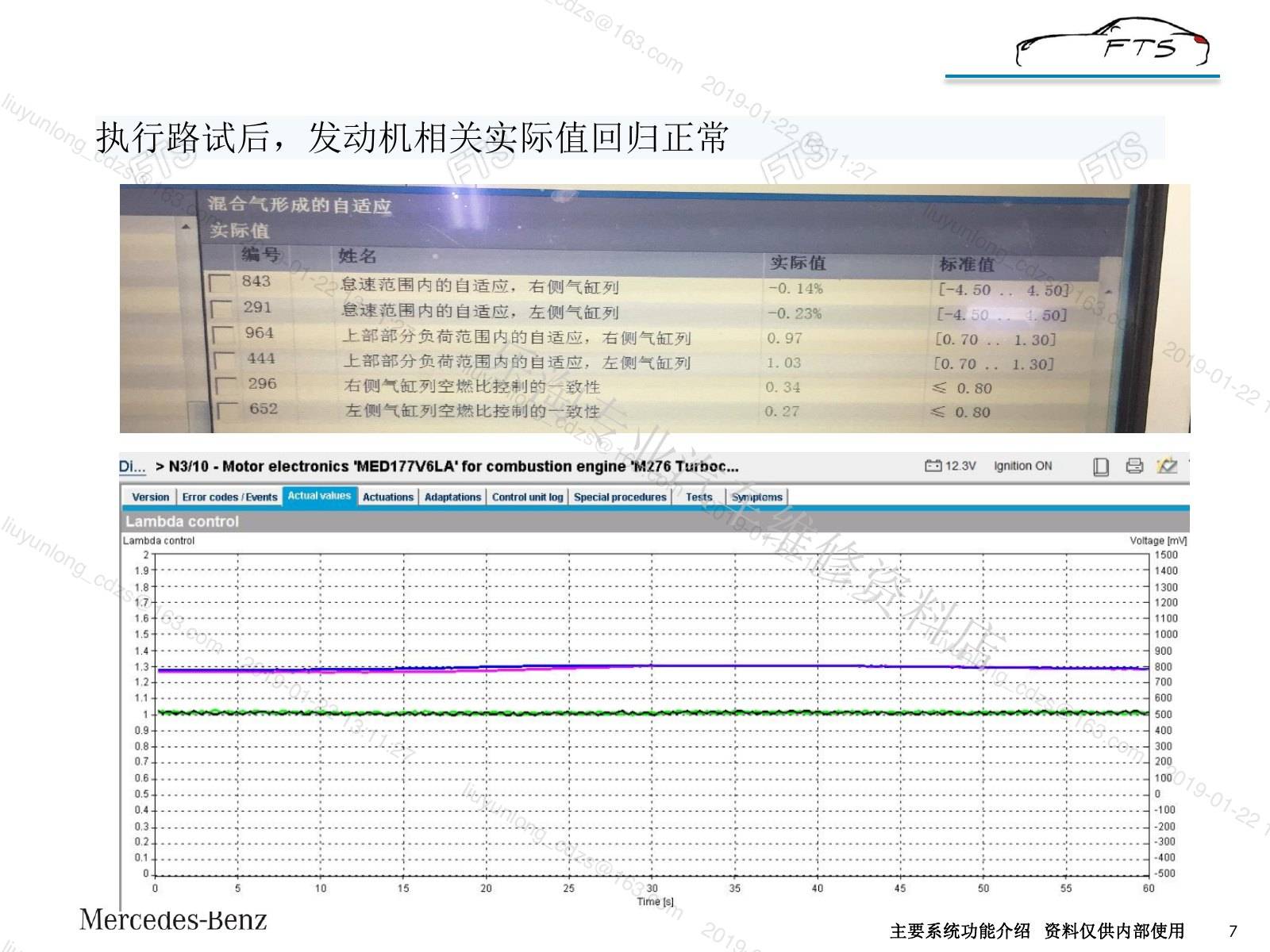

• 执行路试后，发动机相关实际值回归正常主要系统功能介绍

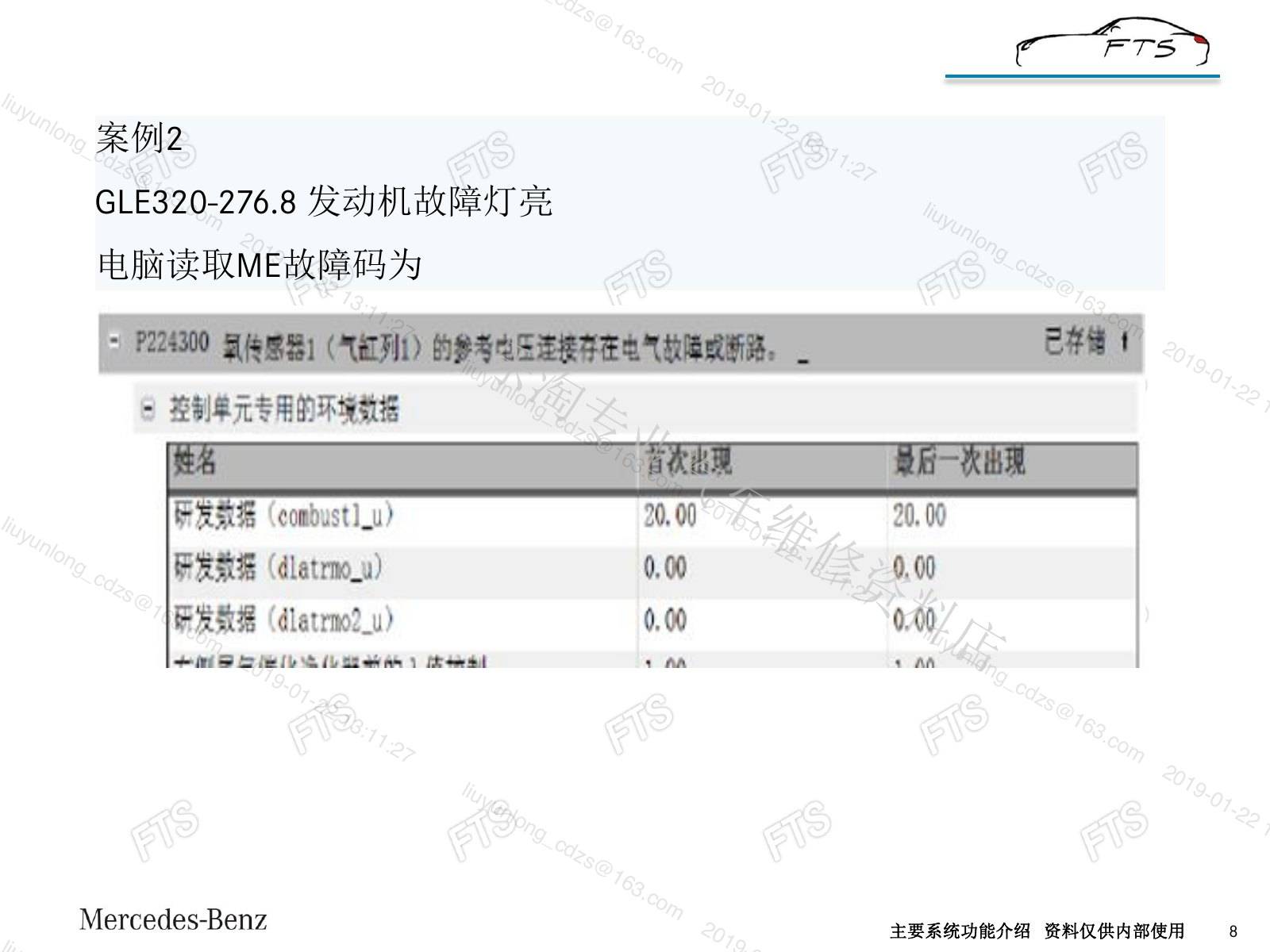

• GLE320-276.8 发动机故障灯亮电脑读取ME故障码为主要系统功能介绍

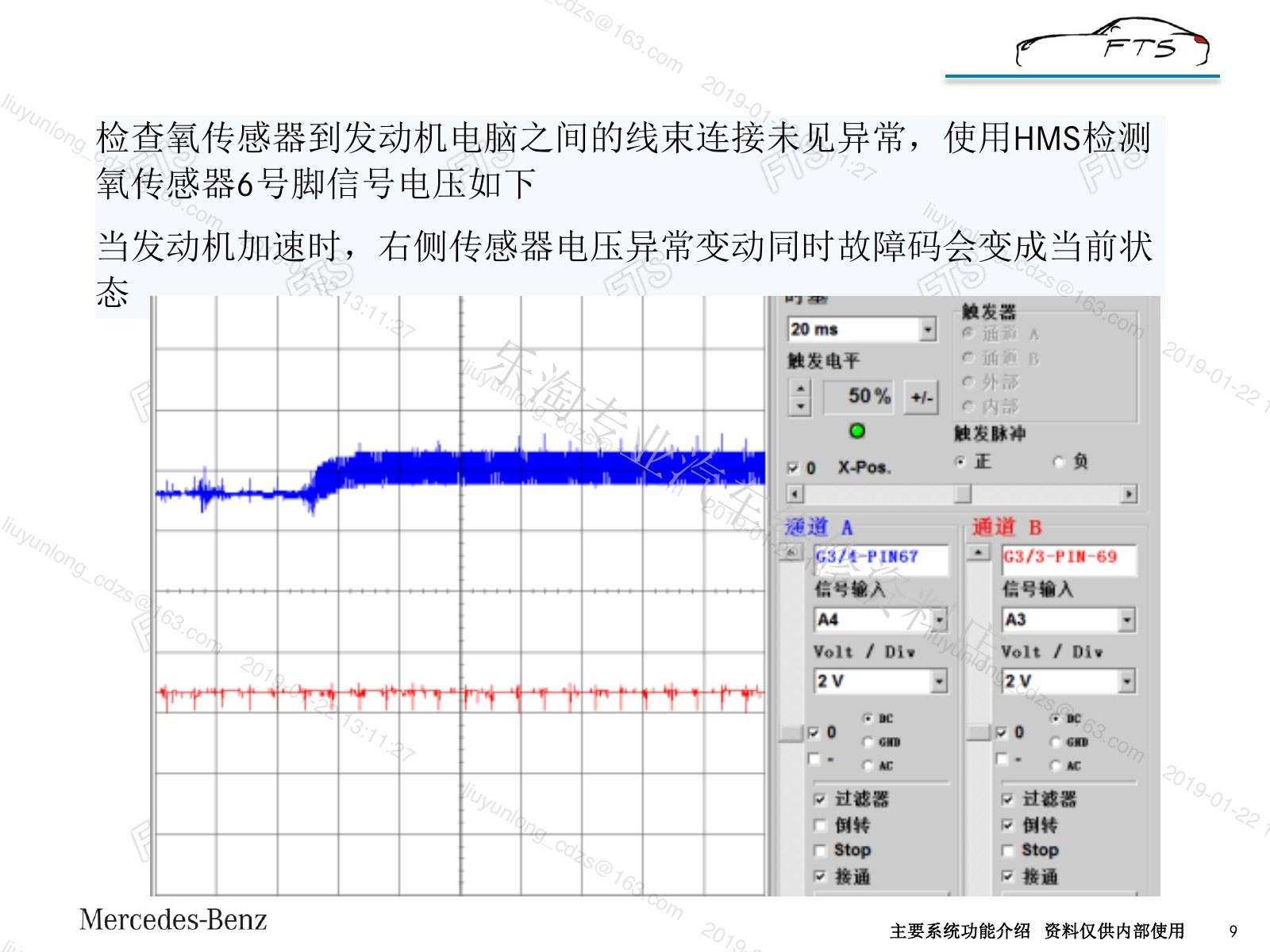

• 检查氧传感器到发动机电脑之间的线束连接未见异常，使用HMS检测氧传感器6号脚信号电压如下当发动机加速时，右侧传感器电压异常变动同时故障码会变成当前状主要系统功能介绍

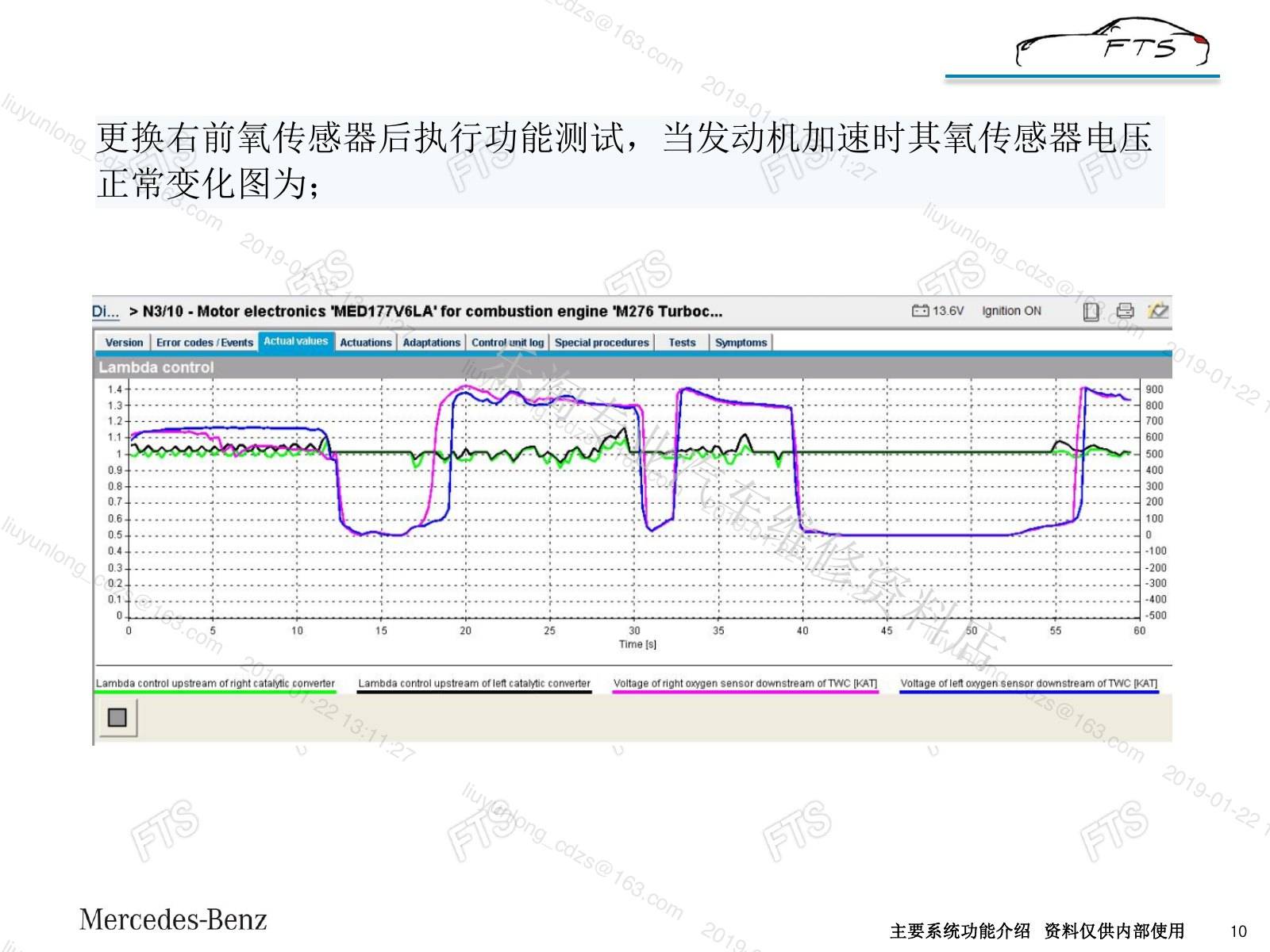

• 更换右前氧传感器后执行功能测试，当发动机加速时其氧传感器电压正常变化图为；

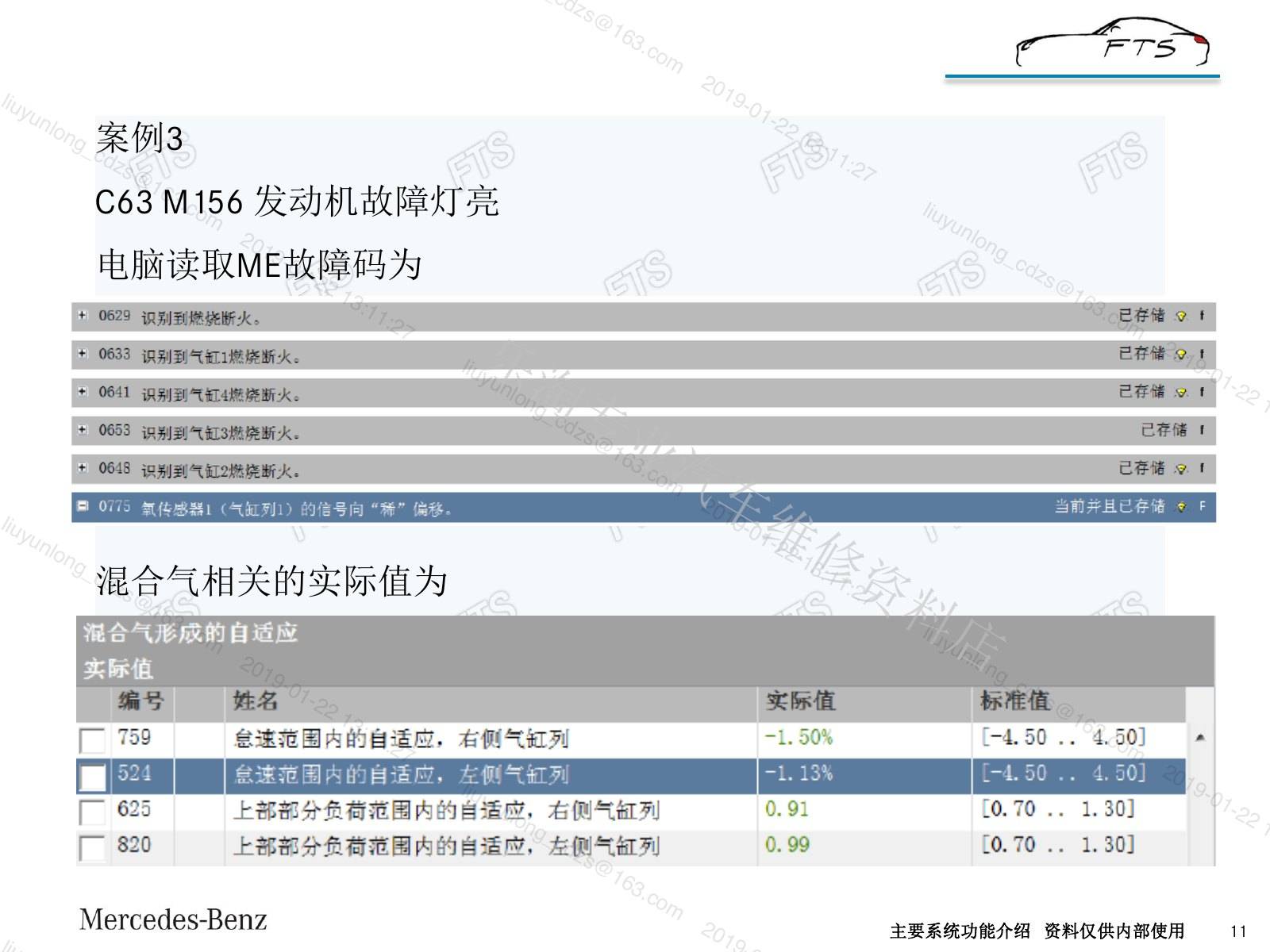

• C63 M156 发动机故障灯亮电脑读取ME故障码为混合气相关的实际值为主要系统功能介绍

三、维修处理与操作要求

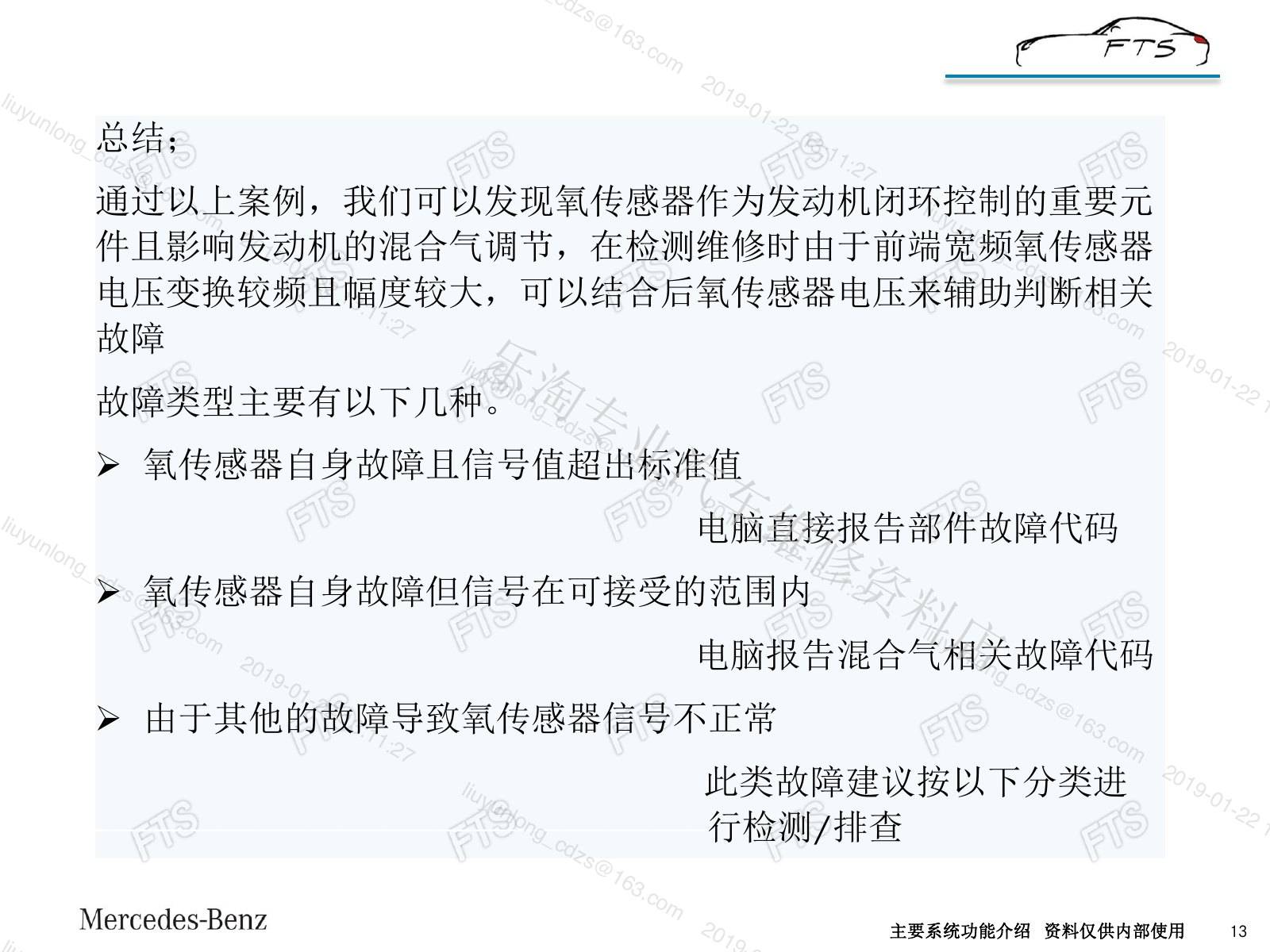

• 通过以上案例，我们可以发现氧传感器作为发动机闭环控制的重要元件且影响发动机的混合气调节，在检测维修时由于前端宽频氧传感器电压变换较频且幅度较大，可以结合后氧传感器电压来辅助判断相关

四、记录与注意事项

• 通过以上案例，我们可以发现氧传感器作为发动机闭环控制的重要元件且影响发动机的混合气调节，在检测维修时由于前端宽频氧传感器电压变换较频且幅度较大，可以结合后氧传感器电压来辅助判断相关

五、原始技术页面

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原资料页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
