奔驰W205 M274燃油输送模块线束检查：磨损识别、重新敷设与密封恢复

W205燃油模块线束若与环盖、车身或其他部件持续摩擦，绝缘层可能磨损并引发供油故障。

检查和重新敷设必须在通风、防火及防静电条件下进行，并避免异物进入燃油模块区域。

一、落实燃油安全并打开模块检修区域

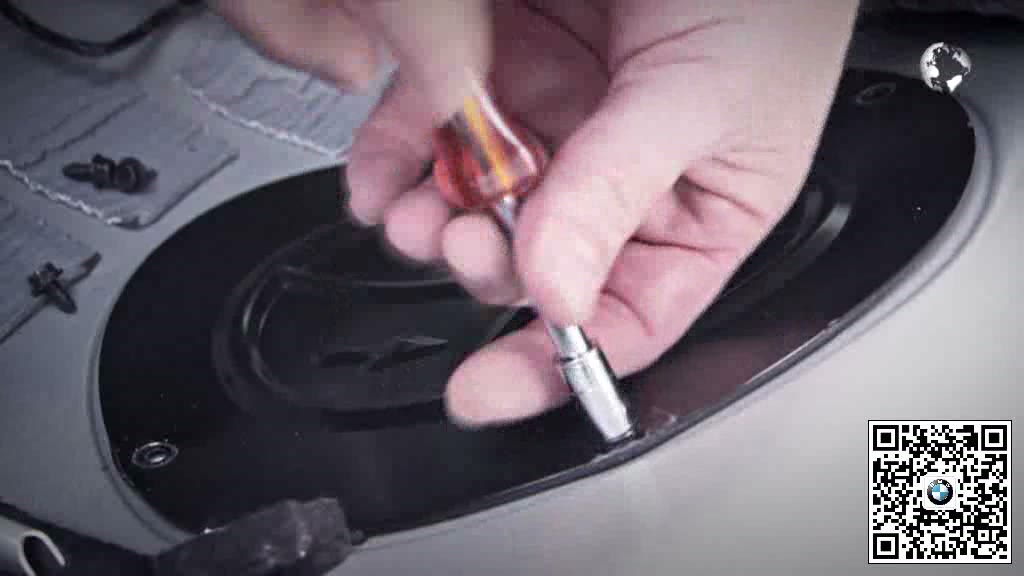

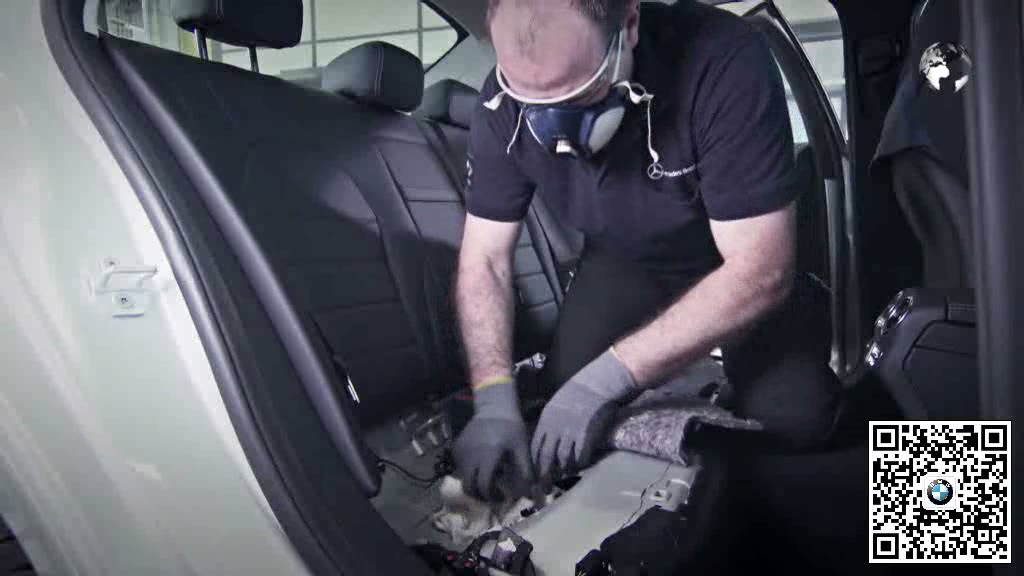

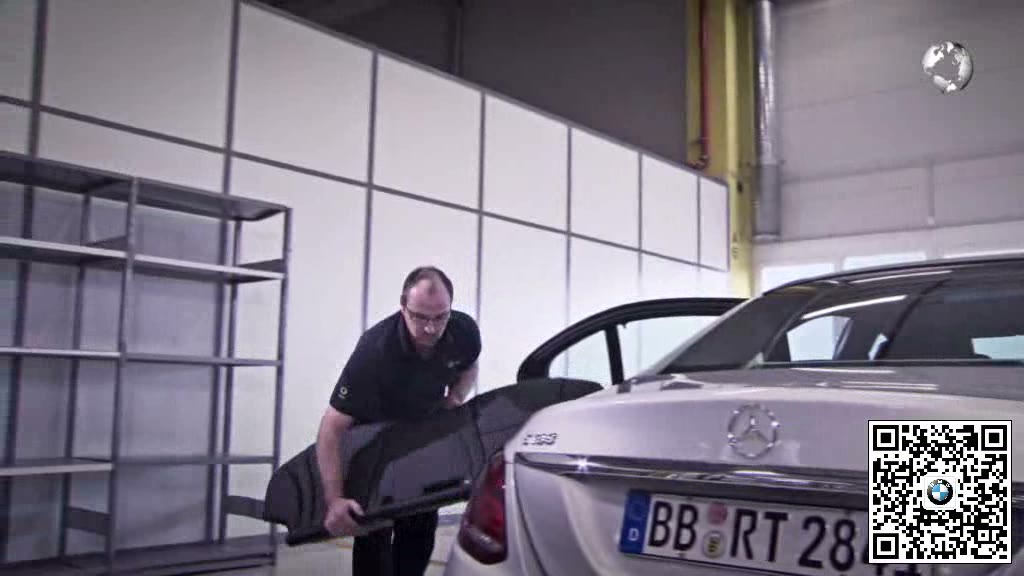

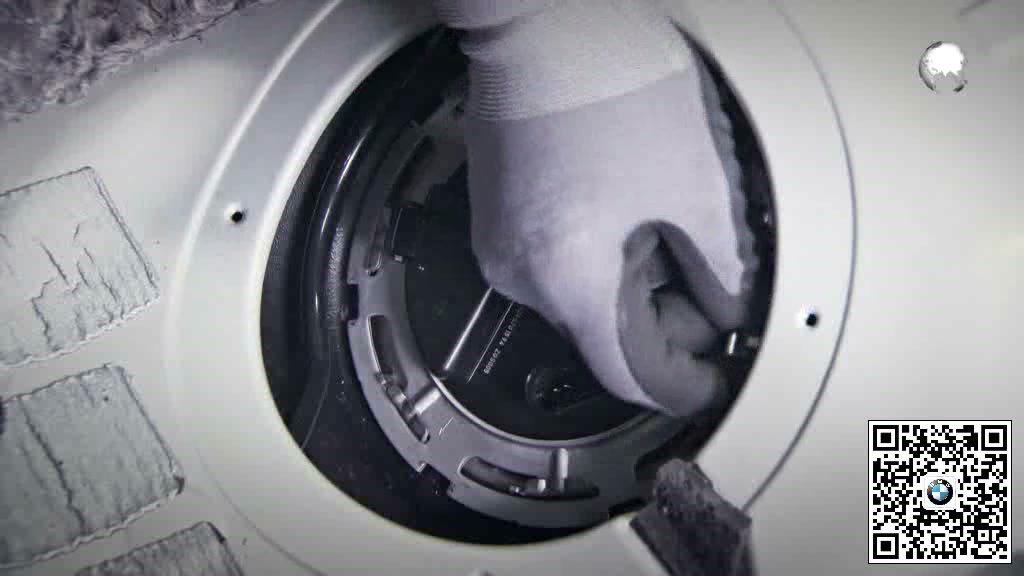

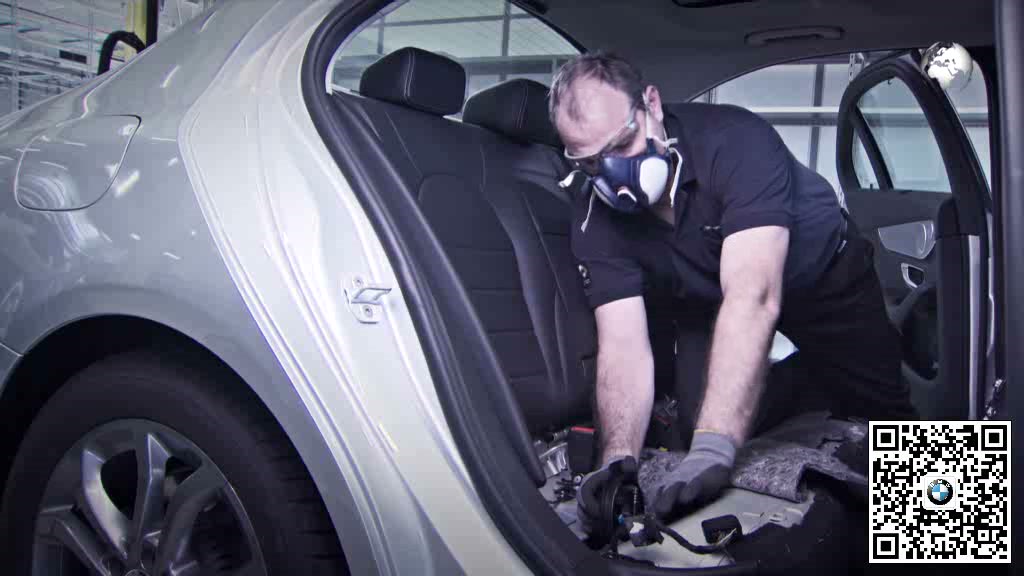

关闭点火，通风并移除火源，拆下后排坐垫和检修盖，清洁模块上方灰尘。

二、检查线束绝缘插头和接触痕迹

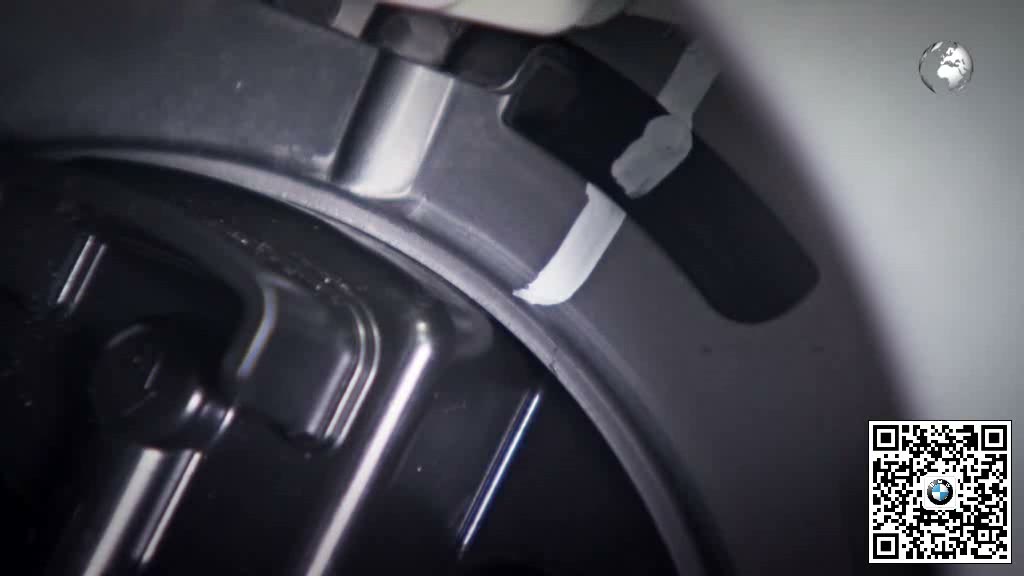

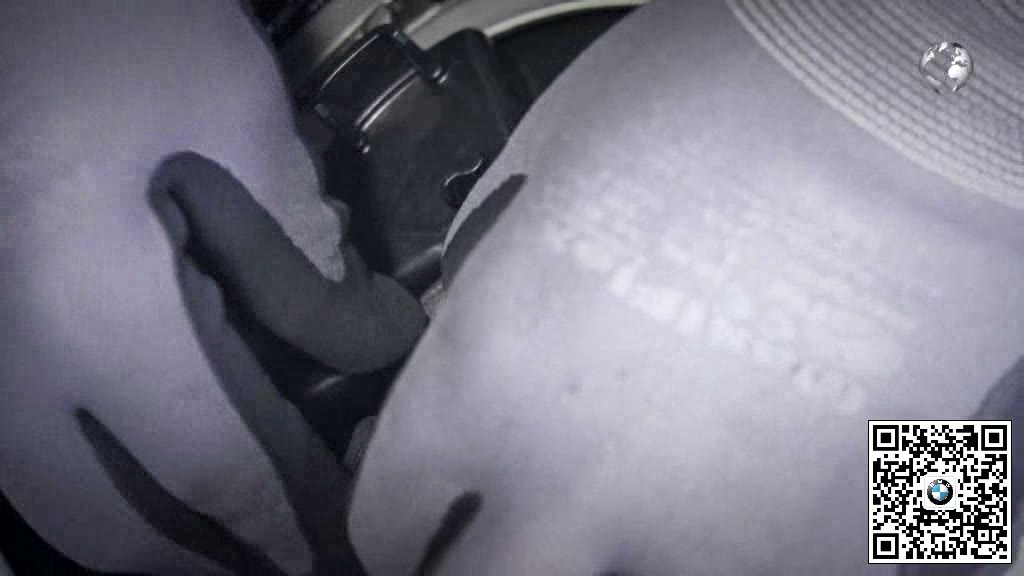

沿线束逐段观察磨痕、压痕、变色和破损，检查插头锁止以及与环盖车身的距离。

三、按规定路径重新敷设并可靠固定

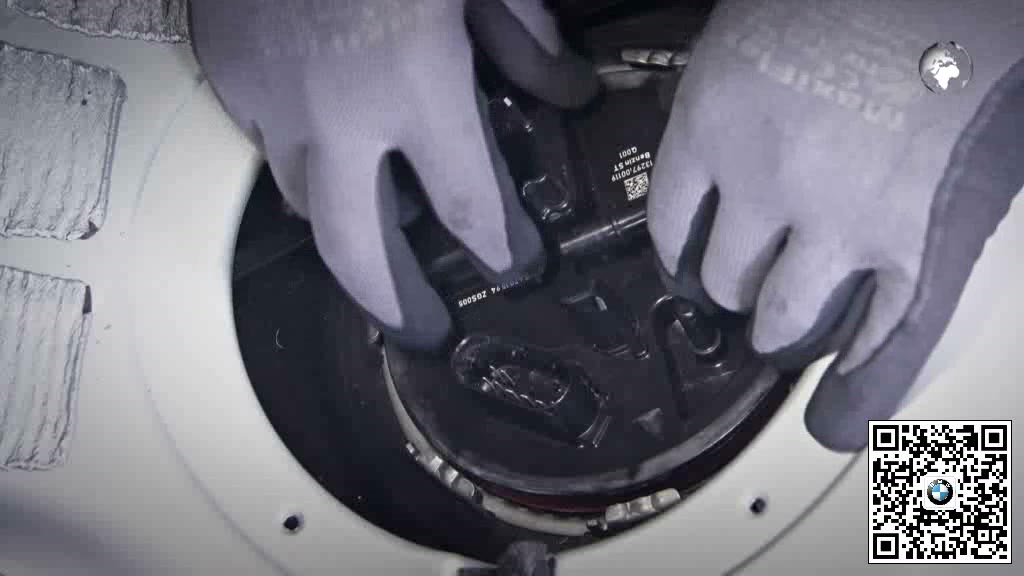

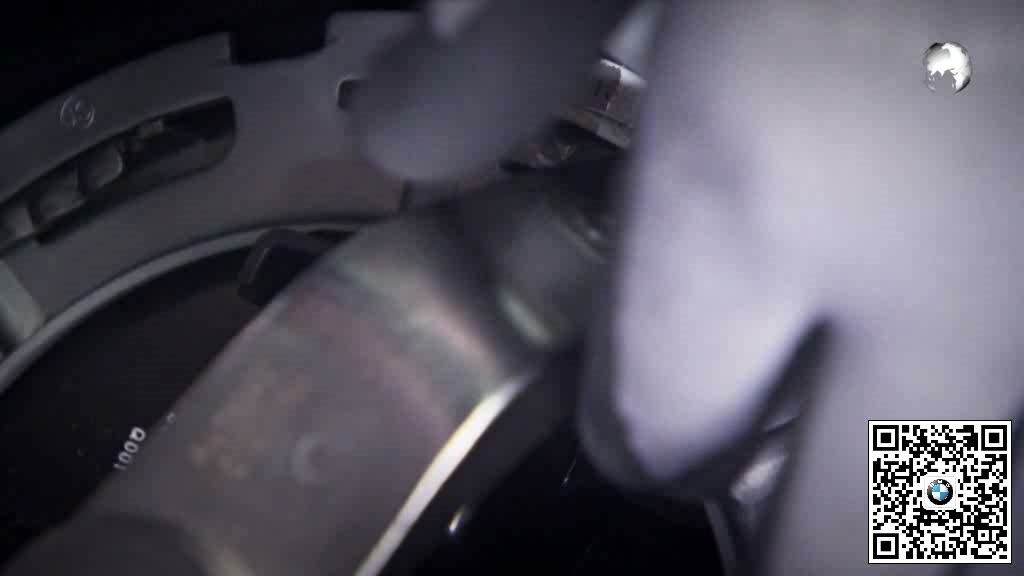

在必要时断开插头，将线束移到规定位置，恢复卡扣并确保不受拉伸、夹压或摩擦。

四、恢复密封并验证燃油系统状态

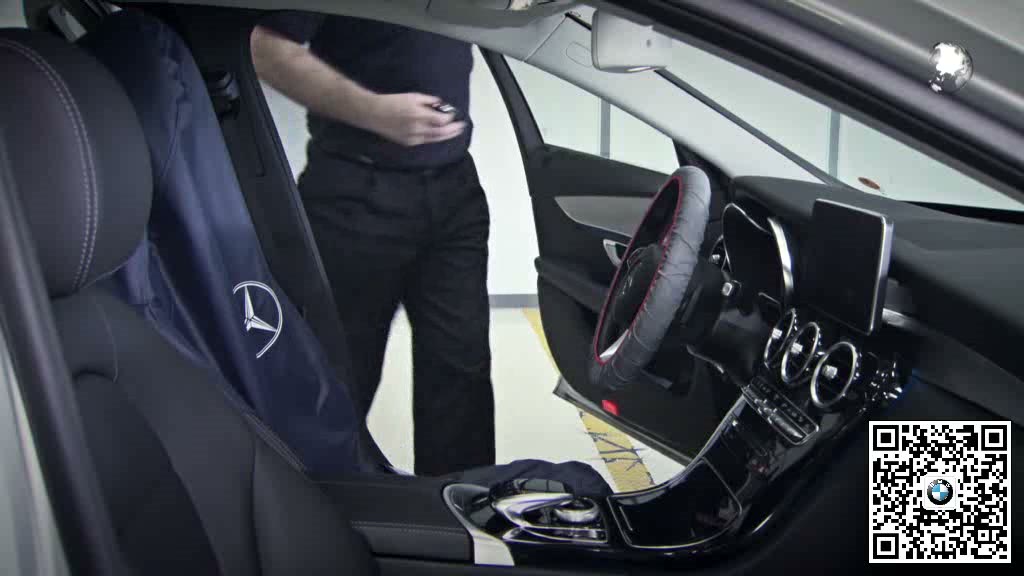

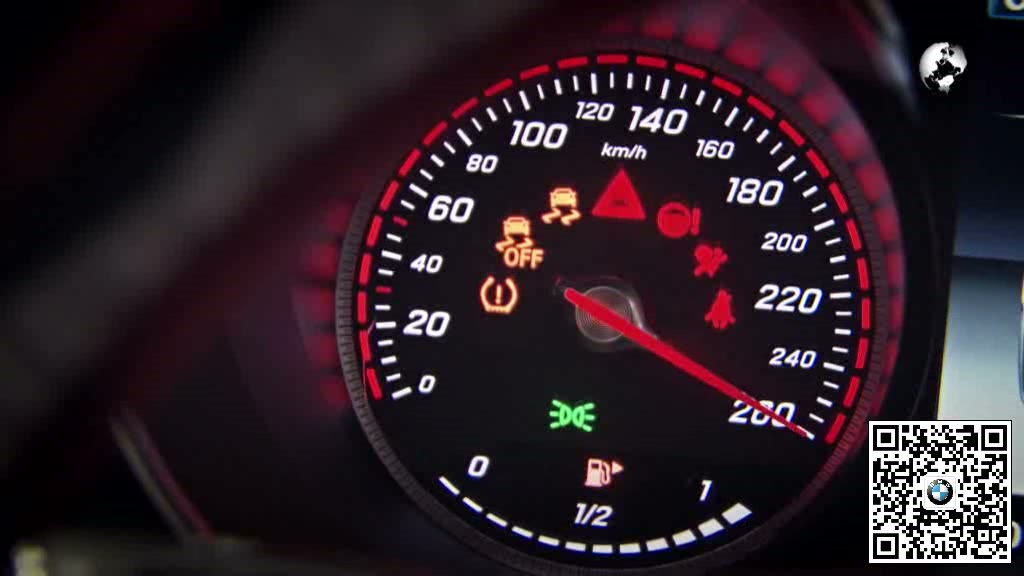

确认连接锁止，装回检修盖和座椅，接通车辆后检查供油、故障存储、燃油气味和泄漏。

五、完工检查要点

• 防火通风和防静电措施到位。
• 线束绝缘及接触位置检查完整。
• 线束路径和卡扣固定正确。
• 供油、故障和泄漏复查正常。

本文依据奔驰相关技术资料进行归纳与重新编排，文中技术图片由原维修培训视频关键画面导出并作压缩整理。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
